Датчик положения дроссельной заслонки ЗМЗ-406: неисправности

Датчик положения дроссельной заслонки, предназначен для передачи изменяющегося сигнала к ЭБУ в зависимости от положения дроссельной заслонки. ДПДЗ установлен сбоку на дроссельном патрубке.

Датчик имеет три вывода: +5 вольт, масса, сигнал к ЭБУ от ползунка потенциометра.

При закрытой дроссельной заслонке, сигнал к ЭБУ, ниже 0.7 В. При открытие заслонки, напряжение на выходе датчика растёт, и при полностью раскрытой заслонке должно быть более 4 В.

В соответствие с выходным напряжением датчика, контроллер корректирует подачу топлива в зависимости от того, на сколько вам нужно отворить угол открытия дроссельной заслонкой.

ДПДЗ не нуждается в дополнительных регулировках, он сам фиксирует минимальное напряжение датчика и принимает его за нулевую отметку.

Проверка ДПДЗ с помощью автосканера

Проверяется датчик сканером или мото тестером. При плавном нажатии на педаль газа, должно меняться процентное соотношение, открытия дроссельной заслонки : Правильно (0% открытия-1%-2%-3% и так далее)

Не правильно (0% открытия-1%-2%-перескок на-7%-3%). Резкое изменение показаний ДПДЗ, свидетельствуют о его неисправности.

Проверка ДПДЗ с помощью мультиметра

При выключенном зажигании отсоединяем колодку жгутов от ДПДЗ. – при включенном зажигании, вольтметром, проверяем напряжение на выводе 1, а минусовой щуп вольтметра на корпус.

U=5v, в противном случае неисправность в проводке или ЭБУ. – Измеряем омметром сопротивление между выводами 1 и 2 ДПДЗ. Сопротивление должно быть 2кОм.

– Измеряем сопротивление между 2 и 3: -При открытом дросселе. R=0,7 – 1,38 кОм.

• -При закрытом дросселе R=2,6кОм
• При приеме пищи, Людина должна знать меру, которая измеряется для нее чашкой и кружкой последствия от переедания и недоедания плачевны,
• так и автомобиль должен получать свою точную дозу

«inpropart»

Привет, ребят! Такая история… Решил проверить датчик дроссельной заслонки на ЗМЗ-406.2. В этих ваших интернетах пишут :

«Измеряем сопротивление между выводами «2» и «3» ДПДЗ: при открытой дроссельной заслонке сопротивление должно быть 0,70-1,38 кОм, а при закрытой — 2,6 кОм.»

У меня же все наоборот — при закрытой 0.83, при открытой — 2.3. То есть, по мануалу, по мере открытия заслонки сопротивление должно уменьшаться. Но у меня обратная картина — оно увеличивается! Как так, ума не приложу!

В итоге. На холостом ходу, то есть при полностью отпущенной педали газа, ЭБУ видит такую картину: по показаниям ДМРВ воздуха в ресивер поступает мало, но при этом дроссель полностью открыт (по ложным показаниям «обманщика» ДПДЗ).

Что двигатель предпринимает в этом случае? Льет больше бензина? Или меньше? Как вообще ЭБУ оперирует показаниями ДМРВ и ДПДЗ, как соотносит их и в зависимости от чего дает больше или меньше топлива? Понятно, что ДПДЗ под замену, но сейчас я пытаюсь понять «логику» ЭБУ, сам механизм его работы, мне это интересно! Подскажите, кто в этом шарит?

Читать дальше:  Лачетти дергается при переключении

Дроссельная заслонка – один из ключевых компонентов, который отвечает за работу двигателя автомобиля. Она является частью впускной системы, и от ее правильной работы зависит количество воздуха, которое поступит в камеру сгорания, где он детонирует после смешивания с бензином.

Чтобы процесс детонации был максимально эффективным, электронный блок управления автомобиля должен контролировать время открытия дроссельной заслонки, тем самым впуская столько воздуха, сколько потребуется для образования идеальной смеси в конкретный момент времени. За информацию о том, в каком положении находится дроссельная заслонка, отвечает соответствующий датчик. При его выходе из строя водителя ожидают неприятности, которые могут привести к поломке деталей двигателя.

Виды датчиков положения дроссельной заслонки (ДПДЗ)

В зависимости от типа конструкции можно разделить датчики положения дроссельной заслонки на следующие виды:

• Пленочно-резистивные. Простые варианты потенциометров, и они способны проработать около 50 тысяч километров до выхода из строя;
• Магниторезистивные или бесконтактные. Их принцип работы основан на эффекте Холла, а стоимость подобных датчиков гораздо выше, чем пленочно-резистивных вариантов. При этом ресурс датчика зависит только от качества исполнения механических элементов, и они способны работать более 100 тысяч километров.

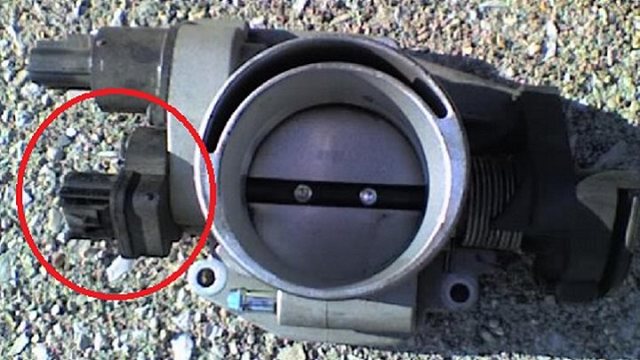

Устанавливается ДПДЗ, в большинстве случаев, на корпусе дроссельной заслонки со стороны противоположной приводу воздушной заслонки. Подвижный элемент датчика имеет механическую связь с осью заслонки.

Симптомы выхода из строя датчика положения дроссельной заслонки

Независимо от типа датчика, определить его неисправность можно по следующим признакам:

Нажатие на педаль акселератора приводит к тому, что двигатель перегазовывает или глохнет;

Мотор работает нестабильно и глохнет на холостом ходу;

Снижение динамики двигателя, особенно на низких передачах;

Повысился расход топлива;

Мотор самопроизвольно глохнет на нейтральной передаче.

Если на автомобиле проявляются перечисленные выше неисправности и горит лампочка Check Engine, велика вероятность, что вышел из строя именно датчик положения дроссельной заслонки. При этом важно отметить, лампочка «Проверьте двигатель» включается при неисправности датчика положения дроссельной заслонки не на всех автомобилях.

Читать дальше:  36 Регион какая область на машине

Основные причины неисправностей

В зависимости от того, какой тип датчика используется на автомобиле, можно выделить основные проблемы, которым они подвержены.

Бюджетные пленочно-резистивные датчики положения дроссельной заслонки чаще всего выходят из строя по причине износа резистивного слоя механическим путем. Так при работе может быть изношен движок датчика. Еще одной распространенной причиной выхода из строя пленочно-резистивного варианта датчика является попадание на него грязи, которая приводит в негодность рабочую поверхность.

Бесконтактные ДПДЗ чаще всего выходят из строя по причине механической поломки движущегося узла. Также среди типичных «болезней» можно выделить неисправности в работе электронного преобразователя получаемых магнитных сигналов в постоянное напряжение.

Как проверить датчик положения дроссельной заслонки

Проверка датчика положения дроссельной заслонки требует наличия мультиметра. В зависимости от типа датчика и автомобиля, на котором он установлен, будут варьироваться приведенные в инструкции ниже значения напряжения и сопротивления, снимаемого с датчика. При этом кардинально процесс проверки ДПДЗ отличаться на различных моделях автомобилей и датчиков не будет.

Чтобы проверить датчик положения дроссельной заслонки, выполните следующие действия:

1. Выключите двигатель и устраните препятствия для легкого доступа к датчику положения дроссельной заслонки. В большинстве случаев для этого потребуется снять воздуховоды воздушного фильтра с патрубка и убрать шланги вентиляции;
2. Далее отключите провода, которые подходят к ДПДЗ, чаще всего они отщелкиваются;

Следом потребуется завести двигатель и подключить плюсовую клемму мультиметра к выводу питания, а минусовую к выводу массы. Тестер должен быть включен в режим замера напряжения. В данном измерении должно получиться значение около 5 Вольт (возможен небольшой разброс);

Измерив напряжение, необходимо выключить зажигание и переключить мультиметр на измерение сопротивления;

Далее с закрытой дроссельной заслонкой необходимо измерить сопротивление между контактами массы и сигнала для блока управления. В результате должно получиться значение около 1 кОм (возможны показания от 0,8 до 1,2 кОм);

После этого необходимо открыть дроссельную заслонку и повторить измерение сопротивления. Должно получиться значение от 2,3 до 2,7 кОм.

Как отмечалось выше, цифры измерений могут варьироваться, в зависимости от модели датчика и автомобиля. Посмотреть результаты для конкретной машины можно в техническом руководстве к ней или на специализированных форумах в интернете.

Если в результате диагностики был сделан вывод о неисправности датчика, его потребуется заменить.

Как заменить датчик положения дроссельной заслонки

Процесс замены датчика положения дроссельной заслонки состоит из трех этапов: снятие старого датчика, установка нового и сброс ошибки о неисправной работе устройства из памяти электронного блок управления. Чтобы заменить ДПДЗ, необходимо выполнить следующие действия:

1. Выключить зажигание, при этом клеммы с аккумулятора можно не сбрасывать, поскольку датчик будет обесточен;
2. Далее требуется снять разъем с датчика и открутить винты крепления (чаще всего два);
3. После этого начинается процедура установки нового датчика. Аккуратно требуется соединить торец оси заслонки с посадочным местом датчика;

Читать дальше:  Акт приема передачи машины водителю

Поворачивая датчик по кругу, необходимо совместить отверстия и вкрутить винты;

Следом наденьте разъем;

Чтобы сбросить ошибку из памяти контроллера, снимите клеммы аккумулятора на ночь (более чем на 8 часов), за это время память должна обнулиться. Если удалить ошибки не получилось, можно попробовать продолжить эксплуатацию машины в «щадящем режиме», дожидаясь пока электронный блок управления самостоятельно ее сбросит. Более надежный вариант – обратиться к мастерам на сервисе для сброса ошибки мотортестером.

Следует отметить, что некоторые современные датчики требуется не только заменить, но и отрегулировать. Например, в машинах компании АвтоВАЗ регулировка датчика положения дроссельной заслонки не требуется, но во многих иномарках она необходима.

Как отрегулировать датчик положения дроссельной заслонки

Регулировка ДПДЗ выполняется следующим образом:

Необходимо после установки нового датчика полностью закрыть воздушную заслонку;

Далее щупы мультиметра в режиме вольтметра подключаются, в соответствии с полярностью, к массе машины и выходу датчика;

После этого датчик следует повернуть (предварительно ослабив крепления) таким образом, чтобы вольтметр показывал минимальное напряжение датчика (в идеале 0 Вольт, но на практике это значение может быть больше);

Когда минимального показателя вольтметра удастся добиться, требуется закрутить болты.

Если после выполнения регулировки возникают проблемы с холостыми оборотами (завышены), потребуется провести процедуру обучения электронного блока управления автомобиля параметрам нового датчика. Делается это следующим образом:

1. С аккумулятора необходимо сбросить обе клеммы на 15-20 минут;
2. Далее нужно вернуть клеммы на место и убедиться, что дроссельная заслонка закрыта;
3. После этого следует на несколько секунд включить зажигание, но не заводить двигатель;
4. Через секунд 10-15 после старта зажигания его можно выключать;
5. Вновь необходимо подождать около 15-20 секунд, за это время электронный блок управления сможет «запомнить» параметры датчика, который был установлен вместо оригинального.

Крайне не рекомендуется приобретать неоригинальные датчики положения дроссельной заслонки, особенно низкого качества. Связано это с температурным режимом работы элемента. При перегреве неоригинальные датчики будут искажать результаты, что скажется на работе двигателя.

Методы проверки датчика положения дроссельной заслонки (ДПДЗ)

Ранее мы писали о симптомах, которые могут проявляться при поломке датчика положения дроссельной заслонки. Но такие признаки нередко вызывают и поломки других датчиков или компонентов двигателя. Поэтому перед покупкой нового ДПДЗ имеющийся датчик необходимо проверить на работоспособность.

ДПДЗ установлен на корпусе дроссельной заслонки. Этот датчик содержит резистор переменного сопротивления (или контактные точки, в зависимости от модели), который передает сигнал в электронный блок управления двигателем. Показания датчика зависят от положения дроссельной заслонки.

Когда водитель нажимает на педаль газа, заслонка вращается, увеличивая приток воздуха во впускной коллектор. При работающем моторе положение заслонки (и данные с других датчиков) сообщает компьютеру, сколько топлива нужно двигателю в определенный момент.

Поэтому, без правильного сигнала, поступающего от ДПДЗ, возникают проблемы с топливно-воздушной смесью. Отметим, что проверить датчик положения дроссельной заслонки не очень сложно. Вам понадобится информация о заводских параметрах работы датчика, после чего его проверяют с помощью цифрового мультиметра.

Купить мультиметр можно во многих магазинах, этот простейший диагностический прибор пригодится вам ещё не раз.

Самая распространенная неисправность датчика дроссельной заслонки – износ, короткое замыкание или обрыв в электрической цепи либо резисторе. С помощью этой статьи вы сможете понять, как проверить ДПДЗ мультиметром лишь за несколько минут. Это поможет понять, нуждается ли элемент в замене или проблема не в нём.

Симптомы неисправности ДПДЗ:

• бедная или богатая топливная смесь;
• проблемы с зажиганием;
• неправильные сигналы для других исполнительных механизмов;
• неровный холостой ход;
• провалы при разгоне;
• подергивание;
• остановка двигателя.

Методы диагностики ДПДЗ

Самый распространенный тест датчика – измерение сопротивления или напряжения в различных положениях дроссельной заслонки (закрытое, полуоткрытое и полностью открытое). Мы будем выполнять тестирование, используя функцию измерения напряжения.

1. Откройте капот и снимите узел воздушного фильтра в том месте, где он соединяется с корпусом дроссельной заслонки.
2. Осмотрите пластину дроссельной заслонки и стенки корпуса дроссельной заслонки, расположенные вокруг неё.

* Если вы видите нагар на стенках или под пластиной заслонки, выполните очистку этого узла с помощью очистителя карбюраторов (карбклинера) и чистой ветоши. Поверхность должна быть полностью чистой. Нагар и грязь могут препятствовать закрытию дроссельной заслонки и её свободному перемещению.

1. Найдите ДПДЗ, установленный на боковой части корпуса дроссельной заслонки. Датчик выполнен в виде небольшого пластикового блока с трехжильным разъемом.

Подключен ли ваш ДПДЗ к «земле»?

1. Аккуратно отсоедините электрический разъем от датчика положения дроссельной заслонки.
2. Проверьте разъем и клемму на наличие загрязнений и повреждений.
3. Установите мультиметр в подходящий режим, к примеру, 20V на шкале постоянного напряжения (DCV).
4. Поверните ключ зажигания в положение ON, но не запускайте двигатель.

5. Подключите красный щуп мультиметра к плюсовой клемме аккумулятора, обозначенной символом «+».
6. Прикоснитесь черным щупом мультиметра к каждому из трех электрических контактов разъема проводки, который подключается к ДПДЗ.

* Один из контактов, при прикосновении к которому на экране мультиметра появляется напряжение около 12 вольт, является контактом заземления.

Обратите внимание на цвет этого провода.

* Если ни один из контактов не отображает 12 вольт, это является признаком дефекта проводки, которая идёт к датчику положения дроссельной заслонки. Датчик не имеет заземления, поэтому он не может правильно работать. В такой ситуации нужно решать проблему с проводкой.

Подключен ли ДПДЗ к источнику опорного напряжения?

1. Теперь подключите черный щуп мультиметра к контакту заземления на разъеме ДПДЗ, который вы только что идентифицировали.
2. Поверните ключ зажигания в положение ON, но не запускайте двигатель.
3. Подключите красный щуп мультиметра к каждому из двух других контактов разъема.

4. На одном из контактов напряжение должно составлять около 5 вольт. Этот контакт передаёт опорное напряжение на ДПДЗ. Обратите внимание на цвет провода, подключенного к этому контакту. Третий провод является сигнальным.

* Если ни на одном из двух контактов разъема не будет 5 вольт, в проводке есть проблема, которую необходимо исправить.

Проверьте электрическую цепь на наличие плохих контактов или поврежденных проводов.

1. Выключите зажигание.
2. Вставьте электрический разъем в ДПДЗ.

Выдает ли датчик положения дроссельной заслонки правильный сигнал?

1. Для выполнения такой проверки необходимо использовать пару штырьков или скрепок.
2. Подключите красный щуп тестера к сигнальному проводу датчика, а черный – к проводу заземления.
3. Включите зажигание, но не запускайте двигатель.
4. Убедитесь в том, что дроссельная заслонка полностью закрыта.

5. Ваш мультиметр должен отображать значение в диапазоне 0,2-1,5 вольт или около этого, в зависимости от конкретного автомобиля. Если на экране вы видите ноль, убедитесь, что вы выбрали правильный режим прибора – обычно оптимальным является 10 или 20 вольт. Если на экране все ещё виднеется ноль, продолжайте проверку.

6. Постепенно открывайте дроссельную заслонку, пока она не будет полностью открыта (или же ваш помощник может постепенно нажимать педаль газа до упора).

• * При полностью открытой дроссельной заслонке на мультиметре должно отображаться около 5 вольт.
• * Убедитесь в том, что напряжение постепенно увеличивается, когда вы медленно открываете дроссельную заслонку.
• * Если вы заметили, что в определенных положениях заслонки есть скачки напряжения или оно зависает на одном уровне, ваш ДПДЗ не работает правильным образом, поэтому его необходимо заменить.
• * Если датчик положения дроссельной заслонки не достигает напряжения в 5 вольт или около этого (в некоторых автомобилях – 3,5В) при полностью открытой заслонке, его надо менять.

1. Выключите зажигание и снимите штырьки (скрепки).

Если на вашем автомобиле установлен регулируемый датчик положения дроссельной заслонки (они встречаются на старых моделях), и его показания не соответствуют норме, попробуйте сначала отрегулировать его. Датчик подлежит регулировке, если вы можете ослабить болты его крепления и повернуть элемент влево или вправо.

Регулировка датчика положения дроссельной заслонки

Этот способ подходит для настройки внешнего датчика. Следующие советы дадут  вам общее представление о процедуре регулировки ДПДЗ.

1. Ослабьте крепежные болты датчика так, чтобы вы могли вращать его, слегка постукивая по нему рукояткой отвертки.
2. Оттяните датчик для проверки напряжения с помощью мультиметра.
3. Поверните ключ зажигания в положение ON, но не запускайте двигатель.
4. Удерживайте дроссельную заслонку в закрытом положении (или в положении, указанном в руководстве по ремонту или обслуживанию вашего автомобиля).
5. Убедитесь, что напряжение соответствует указанному в руководстве. Если нет, поверните датчик влево или вправо, пока не получите заданное напряжение.
6. Удерживайте ДПДЗ в этом положении и затяните крепежные винты.

Если датчик не поддаётся регулировке и не достигает требуемого напряжения, замените его.

Информация о том, как проверить датчик дроссельной заслонки, может сэкономить ваше время и поможет избежать ненужной замены компонентов. С помощью простого теста вы сможете быстрее вернуть свой автомобиль в строй. Такая проверка легко выполняется всего за несколько минут.

Датчик положения дроссельной заслонки 406 двигатель признаки неисправности

Проверка Датчика Положения Дроссельной Заслонки на ЗМЗ 406

Датчик положения дроссельной заслонки, предназначен для передачи изменяющегося сигнала к ЭБУ в зависимости от положения дроссельной заслонки. ДПДЗ установлен сбоку на дроссельном патрубке.

Датчик имеет три вывода: +5 вольт, масса, сигнал к ЭБУ от ползунка потенциометра.

При закрытой дроссельной заслонке, сигнал к ЭБУ, ниже 0.7 В. При открытие заслонки, напряжение на выходе датчика растёт, и при полностью раскрытой заслонке должно быть более 4 В.

В соответствие с выходным напряжением датчика, контроллер корректирует подачу топлива в зависимости от того, на сколько вам нужно отворить угол открытия дроссельной заслонкой.

ДПДЗ не нуждается в дополнительных регулировках, он сам фиксирует минимальное напряжение датчика и принимает его за нулевую отметку.

Проверка ДПДЗ с помощью автосканера

Проверяется датчик сканером или мото тестером. При плавном нажатии на педаль газа, должно меняться процентное соотношение, открытия дроссельной заслонки : Правильно (0% открытия-1%-2%-3% и так далее)

Не правильно (0% открытия-1%-2%-перескок на-7%-3%). Резкое изменение показаний ДПДЗ, свидетельствуют о его неисправности.

Проверка ДПДЗ с помощью мультиметра

При выключенном зажигании отсоединяем колодку жгутов от ДПДЗ. — при включенном зажигании, вольтметром, проверяем напряжение на выводе 1, а минусовой щуп вольтметра на корпус.

U=5v, в противном случае неисправность в проводке или ЭБУ. — Измеряем омметром сопротивление между выводами 1 и 2 ДПДЗ. Сопротивление должно быть 2кОм.

— Измеряем сопротивление между 2 и 3: -При открытом дросселе. R=0,7 — 1,38 кОм.

• -При закрытом дросселе R=2,6кОм
• При приеме пищи, Людина должна знать меру, которая измеряется для нее чашкой и кружкой последствия от переедания и недоедания плачевны,
• так и автомобиль должен получать свою точную дозу
• Источник

«inpropart»

Неисправности дроссельной заслонки

Неисправности дроссельной заслонки внешне можно определить по таким признакам работы двигателя – проблемы с запуском, снижение мощности, ухудшение динамических характеристик, неустойчивый холостой ход, увеличение расхода топлива.

Причинами неисправностей может быть загрязнение заслонки, возникновение подсоса воздуха в системе, некорректная работа датчика положения дроссельной заслонки и прочие. Как правило, ремонт заслонки несложен, и под силу даже начинающему автолюбителю.

Для этого выполняется ее чистка, замена ДПДЗ, либо устранение подсоса внешнего воздуха.

Признаки неисправности дроссельной заслонки

Дроссельный узел регулирует подачу воздуха во впускной коллектор, благодаря чему в дальнейшем образуется топливовоздушная смесь с оптимальными для двигателями параметрами.

Соответственно, при неисправной дроссельной заслонке технология создания указанной смеси меняется, что негативно сказывается на поведении автомобиля.

В частности, признаками неисправности положения дроссельной заслонки является:

• проблемный запуск двигателя, особенно «на холодную», то есть, на непрогретом моторе, а также его нестабильная работа;
• значение оборотов двигателя постоянно колеблется, причем в самых разных режимах — на холостых оборотах, под нагрузкой, в среднем диапазоне значений;
• потеря динамических характеристик автомобиля, плохой разгон, потеря мощности при езде в гору и/или с грузом;
• «провалы» при нажатии педали акселератора, периодические потери мощности;
• увеличение расхода топлива;
• «гирлянда» на приборной доске, то есть, контрольная лампа Check Engine то загорается, то гаснет, и это периодически повторяется;
• мотор внезапно глохнет, после повторного запуска работает нормально, однако ситуация вскоре повторяется;
• частое возникновение детонации двигателя;
• в системе выпуска выхлопных газов возникает специфический бензиновый запах, связанный с неполным сгоранием топлива;
• в некоторых случаях происходит самовоспламенение топливовоздушной смеси;
• во впускном коллекторе и/или в глушителе иногда слышны негромкие хлопки.

  Нью актион схема двигателя

Здесь стоит добавить, что многие из перечисленных симптомов могут указывать на проблемы с другими элементами двигателя. Поэтому параллельно с проверкой неисправности электронного или механического дросселя необходимо выполнить дополнительную диагностику других частей. Причем желательно с помощью электронного сканера, который поможет определить ошибку дроссельной заслонки.

Причины неисправности дроссельной заслонки

Существует ряд типовых причин, которые приводят к сбоям в работе дроссельного узла и описанным выше проблемам. Перечислим по порядку какие могут быть неисправности дроссельной заслонки.

Регулятор холостого хода

Регулятор холостого хода (или сокращенно РХХ) предназначен для того, чтобы подавать воздух во впускной коллектор двигателя при его работе на холостом ходу, то есть, когда дроссельная заслонка закрыта. При частичном или полном выходе регулятора из строя будет наблюдаться нестабильная работа двигателя на холостых оборотах вплоть до его полной остановки. Так как он с дроссельным узлом работают в паре.

Неисправности датчика дроссельной заслонки

Еще одна распространенная причина неисправности дросселя — проблемы с датчиком положения дроссельной заслонки (ДПЗД).

Функция датчика заключается в фиксации положения дроссельной заслонки на своем посадочном месте и передаче соответствующей информации ЭБУ.

Блок управления, в свою очередь, выбирает определенный режим работы, количество подаваемого воздуха, топлива и корректирует момент зажигания.

При неисправности датчика положения дроссельной заслонки этот узел передает некорректную информацию к ЭБУ, либо не передает ее вовсе. Соответственно, электронный блок на основании неверной информации выбирает неправильный режимы работы двигателя, либо переводит его в работу в аварийном режиме. Обычно при выходе датчика из строя на приборной панели загорается контрольная лампа Check Engine.

Привод дроссельной заслонки

Существует два типа привода дроссельной заслонки — механический (с помощью троса) и электронный (на основе информации от датчика).

Механический привод устанавливался на автомобили старых моделей, и в настоящее время встречается все реже.

Его работа основана на использовании стального троса, соединяющего педаль акселератора и рычаг на оси вращения дросселя. Трос может растянуться либо порваться, хотя это и встречается достаточно редко.

В современных автомобилях повсеместно используется электронный привод управления дроссельной заслонкой. Команды на положение дросселя принимает электронный блок управления на основании полученной информации от датчика привода заслонки и ДПЗД.

При выходе из строя одного или другого датчика блок управления принудительно переходит в аварийный режим работы. При этом привод заслонки отключается, в памяти ЭБУ формируется ошибка, а на приборной панели загорается контрольная лампа Check Engine.

В поведении машины возникают описанные выше проблемы:

• машина слабо реагирует на нажатие на педаль акселератора (или вовсе не реагирует);
• обороты двигателя не подымаются выше 1500 оборотов в минуту;
• снижаются динамические характеристики машины;
• нестабильные обороты холостого хода, вплоть до полной остановки мотора.

В редких случаях выходит из строя электродвигатель привода заслонки. В этом случае заслонка располагается в одном положении, что фиксирует блок управления, переводя машину в аварийный режим.

Разгерметизация системы

Часто причиной неустойчивой работы двигателя автомобиля выступает разгерметизация во впускном тракте. В частности, воздух может подсасываться в следующих местах:

• места прижимания заслонки к корпусу, а также ее ось;
• жиклер холодного старта;
• соединительная гофрированная трубка за датчиком положения дроссельной заслонки;
• стык (вход) патрубка очистителя картерных газов и гофры;
• уплотнения форсунок;
• выводы для бензиновых испарений;
• трубка вакуумного тормозного усилителя;
• уплотнения корпуса дроссельной заслонки.

Подсос воздуха приводит к некорректному образованию топливовоздушной смеси и появлению ошибок в работе впускного тракта. Кроме этого, просачивающийся таким образом воздух не проходит очистку в воздушном фильтре, поэтому он может иметь в своем составе много пыли или других вредных мелких элементов.

  Сколько оборотов у двигателя автомобиля

Загрязнение заслонки

Корпус дроссельной заслонки в двигателе автомобиля имеет непосредственную связь с системой вентиляции картерных газов. По этом причине на ее корпусе и оси со временем скапливаются смолистые и масляные отложения и прочий мусор.

Возникают типичные признаки загрязнения дроссельной заслонки. Это выражается в тому, что заслонка двигается не плавно, зачастую она заедает и подклинивает.

Как результат — двигатель работает нестабильно, в электронном блоке управления формируются соответствующие ошибки.

Чтобы избавиться от таких неприятностей, нужно регулярно проверять состояние дроссельной заслонки, а при необходимости чистить ее специальными средствами, например, очистителями карбюратора или их аналогами.

Как почистить дроссельную заслонку

Перед тем как как почистить дроссельную заслонку стоит изучить пять основных ошибок, которые делают автовладельцы в этой процедуре. Рекомендации как правильно очистить ДЗ от нагара. Подробнее

Слетела адаптация заслонки

В редких случаях возможно сбрасывание адаптации дроссельной заслонки. Это может также привести к указанным проблемам. Причинами слетевшей адаптации может быть:

• отключение и дальнейшее подключение аккумуляторной батареи на автомобиле;
• демонтаж (отключение) и последующая установка (подключение) электронного блока управления;
• дроссельная заслонка была демонтирована, например, для чистки;
• педаль акселератора демонтирована и вновь установлена.

Также причиной слетевшей адаптации может быть попавшая в фишку влага, обрыв или повреждение сигнального и/или питающего провода. Нужно понимать, что внутри дроссельной заслонки есть электронный потенциометр.

Внутри него имеются дорожки с графитовым напылением.

Со временем, в процессе эксплуатации узла, они изнашиваются и могут износиться до такой степени, что не будут передавать корректную информацию о положении заслонки.

Ремонт дроссельной заслонки

Ремонтные меры дроссельного узла зависят от причин, по которым возникли проблемы. Чаще всего объем ремонтных работ состоит из всех или части приведенных ниже мер:

• при полном или частичном выходе из строя датчиков дроссельной заслонки они подлежат замене, поскольку являются не ремонтопригодными;
• чистка и промывка регулятора холостого хода, а также непосредственно дроссельной заслонки от масляных и смолистых отложений;
• восстановление герметичности путем устранения подсоса воздуха (обычно заменяются соответствующие прокладки и/или соединительная гофрированная трубка).

Адаптация дроссельной заслонки «Васей диагностом»

На автомобилях VAG-группы процесс адаптации заслонки можно выполнить с помощью популярной диагностической программы «Ваг-Ком» или «Вася диагност». Однако перед тем как непосредственно перейти к адаптации, нужно выполнить следующие предварительные действия:

• предварительно удалить (желательно несколько раз) все ошибки из ЭБУ по двигателю ДО запуска базовых установок в программе «Вася диагност»;
• напряжение аккумуляторной батареи автомобиля не должно быть меньше 11,5 Вольта;
• дроссельная заслонка должна находиться в холостом положении, то есть, ее не нужно нажимать ногой;
• дроссель обязательно должен быть предварительно вычищен (с помощью чистящих средств);
• температура охлаждающей жидкости должна быть не менее 80 градусов по Цельсию (в некоторых случаях можно и меньше, но не намного).

Сам процесс адаптации выполняется по следующему алгоритму:

• Подключить компьютер с установленной программой «Вася диагност» с помощью соответствующего кабеля к сервисному разъему электронного блока автомобиля.
• Включить зажигание машины.
• Зайти в программе в раздел 1 «Двигатель», далее 8 «Базовые установки», выбрать 060 канал, выбрать и нажать кнопку «Начать адаптацию».

В результате описанных действий возможны два варианта — начнет выполняться процесс адаптации, в результате которого будет выведено соответствующее сообщение «Адаптация ОК». После этого нужно зайти в блок ошибок и при их наличии программно удалить информацию о них.

Но если в результате запуска адаптации программа выдает сообщение об ошибке, то нужно действовать по следующему алгоритму:

• Выйти из «Базовых установок» и перейти в блок ошибок в программе. Удалить ошибки два раза подряд, даже если их нет.
• Выключить зажигание автомобиля и вытащить ключ из замка.
• Подождать 5…10 секунд, после чего снова вставить ключ в замок и включить зажигание.
• Повторить действия по адаптации, приведенные выше.

  Где находиться датчик температуры не газель 405 двигатель

Если же и после описанных действий программа выдает сообщение об ошибке, то это говорит о неисправности узлов, участвующих в работе. В частности, может быть неисправна сама дроссельная заслонка или ее отдельные элементы, проблемы с подключаемым кабелем, неподходящая программа для адаптации (часто можно встретить взломанные версии «Васи», которые работают некорректно).

Если же нужно обучить дроссельную заслонку Ниссан, то там несколько другой алгоритм адаптации, не требующий использование какой либо программы. Соответственно и на других автомобилях, таких как Опель, Субару, Рено свои принципы обучения дросселя.

В некоторых случаях после выполнения чистки дроссельной заслонки может возрасти расход топлива, а работа двигателя на холостых оборотах будет сопровождаться их изменением.

Это связано с тем, что электронный блок управления будет продолжать давать команды в соответствии с теми параметрами, которые были до чистки дросселя. Чтобы избежать подобной ситуации необходимо заслонку откалибровать.

Делается с помощью специального прибора со сбросом прошлых рабочих параметров.

Механическая адаптация

С помощью указанной программы “Ваг-Ком” можно программно адаптировать лишь автомобили, выпущенные немецким концерном VAG. Для других же машин предусмотрены свои алгоритмы по выполнению адаптации дроссельной заслонки. Рассмотрим пример адаптации на популярном автомобиле Chevrolet Lacetti. Так, алгоритм адаптации будет следующим:

• включить зажигание на 5 секунд;
• выключить зажигание на 10 секунд;
• включить зажигание на 5 секунд;
• запустить двигатель на нейтрали (МКПП) или Park (АКПП);
• прогреть до 85 градусов по Цельсию (не газуя);
• включить кондиционер на 10 сек (если имеется);
• выключить кондиционер на 10 сек (если имеется);
• для АКПП: используйте стояночный тормоз, нажать педаль тормоза и перевести АКПП в положение D (drive);
• включить кондиционер на 10 секунд (если имеется);
• выключить кондиционер на 10 секунд (если имеется);
• выключить зажигание.

На других машинах манипуляции будут иметь схожий характер и не занимают много времени и усилий.

Как определить подсос воздуха

Разгерметизация системы, то есть, возникновение подсоса воздуха может привести к некорректной работе двигателя. Для того чтобы найти места обозначенного подсоса, необходимо выполнить следующие действия:

• При помощи дизельного топлива пролить места установки форсунок.
• На работающем двигателе отсоединить датчик массового расхода воздуха (ДМРВ) от корпуса воздушного фильтра и прикрыть его рукой или другим предметом. После этого гофра должна немного съежиться в объеме. Если подсоса нет, то двигатель начнет «чихать» и в конечном итоге заглохнет. Если же этого не произошло — имеет место подсос воздуха в системе, и нужна дополнительная диагностика.
• Можно попробовать закрыть дроссельную заслонку рукой. Если подсоса нет — двигатель начнет захлебываться и заглохнет. Если он продолжает нормально работать — есть подсос воздуха.

Некоторые автовладельцы накачивают во впускной тракт избыточное давление воздуха со значением до 1,5 атмосфер. Далее с помощью мыльного раствора можно найти места разгерметизации системы.

Профилактика использования

Сама по себе дроссельная заслонка рассчитана на весь срок эксплуатации автомобиля, то есть, не имеет периодичности замены.

Поэтому ее замену выполняют при выходе узла строя по причине механической поломки, выхода из строя всего двигателя или по другим критическим причинам.

Чаще из строя выходит упомянутый выше датчик положения дроссельной заслонки. Соответственно, он и подлежит замене.

Для нормальной эксплуатации двигателя дроссельную заслонку необходимо периодически чистить и перенастраивать.

Делать это можно либо при появлении указанных выше признаков поломки, либо просто периодически с тем, чтобы не доводить ее до такого состояния.

В зависимости от качества используемого топлива и условий эксплуатации машины чистить дроссельную заслонку рекомендуется при процессе замены моторного масла, то есть, через каждые 15…20 тысяч километров пробега.

Источник
