Датчик коленвала Лачетти: признаки неисправности, диагностика, замена

Легкий запуск двигателя Chevrolet Lacetti и бесперебойная работа силового агрегата в целом многим обязаны датчику положения коленчатого вала (ДПКВ).

Именно это незатейливое на первый взгляд устройство передает электронному блоку управления (ЭБУ) основную информацию, необходимую для расчета фаз газораспределения, впрыска топливо-воздушной смеси и пр.

ДПКВ работает на основе эффекта Холла. Сенсор расположен вблизи зубчатого колеса коленвала. Проходя мимо датчика зубья шестерни изменяют параметры напряжения ДПКВ, что позволяет ЭБУ анализировать скорость вращения коленчатого вала.

Поломка датчика положения коленвала Шевроле Лачетти чревата серьезным сбоем в работе силового агрегата. Из-за неправильной работы ДПКВ могут наблюдаться следующие симптомы:

1. Неустойчивая работа мотора на холостом ходу
2. Низкая динамика разгона
3. Утрата тяговой мощности
4. Двигатель  не заводится
5. Двигатель часто глохнет
6. и пр.

Неправильная работа датчика положения коленвала сразу же замечается системной логикой. Аварийный индикатор Check Enginne выдаст ошибку Р-0335. Данная ошибка свидетельствует о неверном сигнале ДПКВ. Перед непосредственным устранением ошибки нужно разобраться с ее первопричиной.

Как нормализовать работу ДПКВ Chevrolet Lacetti

Источником поломки датчика положения коленчатого вала может быть как проводка, так и сам сенсор. В подавляющем большинстве случаев неправильная работа ДПКВ провоцируется обрывом сигнального провода или же коротким замыканием на массу. Но встречаются и случаи повреждения датчика. Первым делом необходимо извлечь ДПКВ и тщательно его осмотреть.

Как снять ДПКВ

Датчик положение коленвала Chevrolet Lacetti находится в районе масляного щупа двигателя. Корпус датчика крепится к масляному насосу мотора. ДПКВ рекомендуется отсоединять сверху, открыв капот. Но доступ к датчику можно получить и снизу, демонтировав предварительно защиту масляного поддона двигателя.

• Останавливаемся и глушим двигатель.
• Открываем капот и откидываем клемму «-» от аккумулятора.
• Отсоединяем проводную колодку от датчика положения коленвала. Чтобы это сделать, необходимо предварительно сжать пружинный фиксатор.

​

• Выкручиваем стопорный болт, которым крепится корпус ДПКВ на масляном насосе двигателя. Мастеру потребуется шестигранник на 5 или же торцевая бита Torx T-30.

​

• Извлекаем датчик положения коленчатого вала.

​

При извлечении ДПКВ следует обратить внимание на макушку датчика, то есть рабочую поверхность сенсора. Датчик должен быть абсолютно чистым, допускается лишь наличие масляной пленки. Металлической стружки быть не должно. Если на проблемном датчике имеется прилипшая металлическая стружка, то скорее всего именно она и является источником проблем. Пример стружки на фото ниже.

При наличии на сенсоре стружки следует вытереть датчик насухо и попробовать, как будет работать двигатель с чистым ДПКВ Шевроле Лачетти.

Дополнительно наличие металлической стружки на датчике – это четкий сигнал о плохом состоянии моторного масла. То есть следует как можно скорее заменить смазку в двигателе. При этом крайне желательно поменять смазку вместе с промывкой мотора.

В блоге по ремонту Шевроле Лачетти есть подробный обзор о том, как правильно меняется двигательное масло.

Диагностика ДПКВ

Чтобы подтвердить или исключить поломку датчика коленвала, его следует прозвонить. Для этого потребуется автомобильный мультиизмеритель. Диагностика преследует цель проверки сопротивления и напряжения.

Для начала следует проверить саму проводку, соединяющую датчик с электронным блоком управления. Делается это по следующей схеме:

• Выключаем зажигание.
• Откидываем минусовую клемму от АКБ.
• Отсоединяем проводную колодку от ДПКВ.
• Подключаем питание бортовое электросети.
• Включаем зажигание, стартером при этом не нужно крутить двигатель.
• Настраиваем мультиизмеритель на контроль напряжения.
• Измеряем напряжение между контактами 2 и 3. На исправной линии питания напряжение составит около 2,5 (В).

​

• Изменяем напряжение между контактами 1 и 3. Как и в предыдущем случае, напряжение должно находиться в районе 2,5 (В).

Если проводка является исправной, можно переключаться на проверку датчика. В случае несоответствия напряжения эталону, необходимо искать обрыв цепи или же повреждение провода, через которое проводка и коротит.

Как проверить датчик

• Настраиваем мультиизмеритель на проверку сопротивления.
• Отключаем ДПКВ и снимаем его. Выше уже было рассказано, как это сделать.
• Измеряем сопротивление между контактами 1 и 2. Сопротивление исправного датчика находится в пределах 500-600 (Ом).

​

Конечно, судить об исправности ДПКВ по одному лишь сопротивлению нельзя. Обязательно и непременно в учет следует взять и напряжение. Обратите внимание, в проверке напряжения важна не его конкретная величина, а динамика изменения.

• Настраиваем измеритель на проверку напряжения.
• Подсоединяем измерительные щупы к выводам 1 и 2.

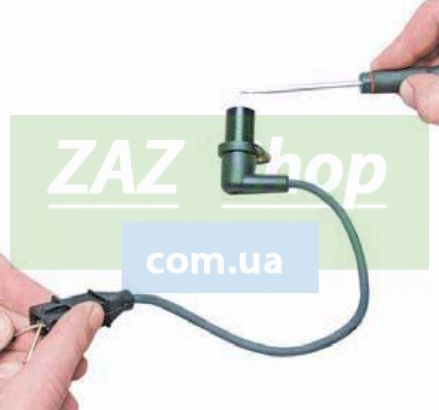

• К рабочей части сенсора следует подвести металлический стержень. В момент подведения стержня значение напряжения должно меняться. На роль металлического стержня идеально подходит шлиц небольшой отвертки.

​​

После диагностики ДПКВ и его проводки обычно остаются ошибки Check Engine. Если даже и удалось восстановить работу датчика положения коленвала, нередко двигатель не запускается из-за оставшихся системных ошибок. В этом случае нужно просто скинуть ошибки.

Что делать, если исправна и проводка, и датчик

Такое иногда бывает, что проверка показывает полную исправность и проводов, и самого сенсора коленчатого вала Chevrolet Lacetti. В данном случае есть высокая вероятность выхода из строя самого ЭБУ.

Для подтверждения поломки блока управления следует проверить напряжение между контактом 1 на проводной колодке датчика и контактом М21 на колодке ЭБУ.

Таким же образом проверяется напряжение между контактом 2 на проводной колодке датчика и контактом М5 на колодке ЭБУ.

Значение напряжений должны быть примерно одинаковы. Если напряжения не соответствуют друг другу, то электронный блок управления требует замены.

Дополнительная информация

При неисправности самого датчика коленчатого вала Шевроле Лачетти двигатель попросту перестает запускаться. Если же неисправна проводка или есть проблемы с ЭБУ, то мотор в большинстве случаев может запускаться. Но передвижение автомобиля при этом будет явно проблемным.

ЭБУ ориентируется при работе мотора не только на датчик положения коленвала. Блок управления учитывает еще и данные от датчика положения распределительного вала. Кстати, в блоге по ремонту Chevrolet Lacetti есть интересный обзор о ремонте датчика распредвала.

Неисправности ДПКВ

⏰Время чтения: 5 мин.

На этой странице я привёл хитрую неисправность ДПКВ и в очередной раз постарался показать, что система управления двигателем — это единый механизм, в котором выход из строя одного элемента может оказать влияние на совершенно другие части системы. Поэтому и неисправность ДПКВ может быть с совершенно разными симптомами.

Вообще, лечение автомобиля по симптомам — это неблагодарное дело, которое больше отнимает время, чем реально может решить проблему.

Это же касается и датчика положения коленчатого вала (ДПКВ).

Изо дня в день люди штурмуют поисковые системы с вопросами — Неисправности ДПКВ, Признаки неисправности ДПКВ и т.п.

И в основном все сайты дают одни и те же ответы:

• двигатель не запускается
• перебои в работе двигателя
• детонация и прочее

К слову, все эти симптомы можно применить к большей части элементов системы управления двигателем. Даже убеждение, что без ДПКВ двигатель не запустится — является неверным. На двигателях с датчиком положения распредвала (ДПРВ), система управления двигателем может работать и без ДПКВ.

Поэтому даже отключение ДПКВ не приведет к тому, что двигатель не запустится.

Именно этот момент и играет с автовладельцами злую шутку. Ведь добрая их часть убеждены, что если двигатель запустился, то значит у ДПКВ нет неисправностей. А причина, например, плавающих оборотов, кроется в чем-то другом.

Принцип работы ДПКВ подробно рассматривать не будем, чтобы не тратить время. Отметим лишь то, что ДПКВ служит для синхронизации процессов в двигателе.

На коленвале имеется задающий зубчатый диск. Зубья на этом диске равномерно расположены по всей окружности, но в одном месте несколько зубьев удалено. При прохождении каждого зуба мимо ДПКВ, датчик вырабатывает импульс. Вот так это выглядит на осциллограмме, снятой с ДПКВ двигателя F16D3

Сигнал имеет форму синусоиды. А там, где зубья отсутствуют, сигнал немного изменяется, как видно на скриншоте.

Благодаря сигналу этого датчика, блок управления двигателем знает реальное положение коленвала в данный момент времени, а также видит, что двигатель начал вращение и начинает управлять двигателем. В общем, всё просто и совершенно не подумаешь, что ДПКВ может влиять, например, на самопроизвольное повышение или понижение оборотов.

Но такое может вполне реально произойти. Вот реальный пример.

Имеем автомобиль Шевроле Лачетти 1.6 с двигателем F16D3. Жалобы выглядят следующим образом:

• двигатель периодически становится «вялым» и медленно набирает обороты с низов
• обороты двигателя периодически живут своей жизнью. Если даже не трогать педаль газа, то обороты постепенно поднимаются с холостых до 1500-1700. Если кратковременно нажать немного на педаль газа и снова отпустить, то обороты снижаются до положенных 800 на холостом ходу, но через некоторое время снова начинают возрастать.

Проводим диагностику и снимаем логи.

Графики диагностики на экране подтверждают всё, что мы видим глазами.

Как видим — дроссельная заслонка закрыта. А вот регулятор холостого хода (РХХ) ведет себя странным образом — постепенно открывается до максимума, повышая обороты двигателя.

Если кратковременно нажать на педаль газа, то РХХ резко закрывается до необходимого положения, но потом снова плавно открывается

Что это такое? Неисправность РХХ? ДПДЗ? Что-то с дроссельным узлом? Или ещё что-то?

Проверка сопротивлений в цепи РХХ проблем не выявила. Но почему же ЭБУ так манипулирует регулятором холостого хода? Или может сам ЭБУ неисправен?

Но затем мы решили снять логи от момента запуска двигателя и до прогрева, чтобы попытаться понять хоть какой-то алгоритм такого странного поведения.

Но долго ждать не пришлось. При анализе логов я сразу обратил внимание на запуск двигателя.

Вот, смотрим внимательно

Напряжение упало — это работает стартер и вращает двигатель. Абсолютное давление снизилось — значит двигатель начал вращение. Но посмотрите по линии сетки, что обороты двигателя в этот момент равны нулю и возрастают лишь через пару секунд.

Это означает, что ЭБУ не видит, что двигатель начал вращение! То есть, ДПКВ в этот момент не вырабатывает сигнал. Другими словами, он попросту не работает!

Только спустя время по косвенным признакам ЭБУ начинает понимать, что идет запуск двигателя и переходит на управление по ДПРВ и мотор запускается.

Вот для наглядности можно посмотреть, как проходит запуск с исправным ДПКВ

Казалось бы, что проблема решена, но на самом деле проблем только прибавилось. К странному поведению оборотов прибавилась ещё и неисправность ДПКВ. Никто не мог увязать одно с другим, а после проверки проводки на ДПКВ и замены самого датчика, в мой довод, что ДПКВ неисправен, вообще, перестал кто-либо верить…

Действительно, измерение сопротивления проводов от ЭБУ к ДПКВ не вызвало вопросов. И замена самого датчика проблему со странным поведением двигателя не решила.

Всё больше мнений склонялись к тому, что неисправен каскад управления регулятором холостого хода в самом ЭБУ. Но лично мне не давал покоя тот самый странный запуск двигателя и почему ЭБУ не видит оборотов двигателя при этом. Да и продолжительный запуск также указывает не неисправность ДПКВ.

Также был ещё один момент. Связан он с процедурой обучения ДПКВ на моторах 1.8. Кто хоть раз проводил эту процедуру, тот знает, как ЭБУ играет оборотами двигателя при этом.

Может быть и в этом случае всё-таки что-то с ДПКВ? Временами пропадает контакт с ДПКВ и ЭБУ пытается что-то предпринять, чтобы выйти из положения?

В общем, было решено перепроверить досконально проводку ещё раз. Но уже с полной разборкой разъёма ЭБУ и визуальным контролем состояния контактов

В общем, ларчик просто открывался. Контакт на ДПКВ был сильно разогнут. Такое бывает, когда в контакты лезут толстыми щупами от измерительных приборов и прочих физических воздействий. А окисление ещё больше усугубляло ситуацию. Поэтому при «прозвонке» проводов всё было исправным, а нарушение контакта было между разъемом и самим ЭБУ.

После восстановления нормальной работы ДПКВ, обороты пришли в норму и больше проблем не доставляли.

Вот так можно было и дроссельный узел поменять, и даже ЭБУ. А подвисание и странное поведение оборотов оказалось следствием неисправной цепи ДПКВ…

Так что подвисание оборотов также можно отнести к неисправностям ДПКВ. И много ещё чего может к этому относиться. Даже то, о чём не можешь и предполагать.

Поэтому только омметр, вольтметр, сканер, осциллограф и другие диагностические инструменты помогут найти настоящего виновника проблемы, а отталкивание лишь от симптомов неисправностей того или иного датчика, может долго водить за нос автомобилиста. А решение может быть совсем рядом и порой оно совершенно не подходит ни под один «симптом».

Такая она — диагностика. Непредсказуемая.

На этом сказ окончен.

Всем Мира и ровных дорог

Замена датчика коленвала Лачетти: процесс, описание, фото и видео

Содержание

• Процесс замены
• Выбор датчика
• Вывод

Как и в случае со всеми остальными датчиками, поменять датчик коленвала — это совсем несложная процедура, но требует бережного и аккуратного обращения. В этой статье рассмотрим, как поменять самостоятельно датчик положения коленчатого вала Chevrolet Lacetti.

Видеоматериал

Видео покажет месторасположение датчика положения коленчатого вала Chevrolet Lacetti, а также процессе его замены

Процесс замены

Поменять датчик положения коленвала Chevrolet Lacetti достаточно просто своими руками. Находится он возле маховика под масляным фильтром. Приступим к операции своими руками:

1. Обесточиваем автомобиль.
2. Находим колодку проводов, подключенную к питанию датчика.
3. Рассоединяем фиксатор разъема датчика и отсоединяем проводку.
4. При помощи шестигранника необходимо открутить болт крепления датчика коленвала.
5. Вынимаем датчик с посадочного места.
6. Устанавливаем новый датчик положения коленвала на Chevrolet Lacetti.
7. Болт крепления закручиваем с моментом затяжки 6,5 Н*м.
8. Подключаем проводку питание датчика.

Остальная сборка проводится в обратном порядке.

Выбор датчика

Выбор датчика необходимо отнестись серьезно, поскольку от этого будет зависеть работа двигателя. Оригинальный каталожный номер датчика положения коленчатого вала Chevrolet Lacetti 25182450. Стоимость такого составляет на автомобильном рынке 1000 руб.

Вывод

Как видно со статьей поменять датчик коленвала на Chevrolet Lacetti достаточно просто, главное подлезть к месту крепления. Если автомобилист не может самостоятельно заменить данный элемент, необходимо обратиться к товарищам, либо же на автосервис.
