Насколько будет эффективен датчик пламени, можно определить в соответствии с установленной скоростью обнаружения возгорания. Повысить уровень эффективности можно благодаря установке системы пожарной безопасности с использованием разных типов датчиков. В данной статье рассмотрим подробнее принципы сигнализации.
Требования и область применения датчиков пламени
Оповещение о возгорании применяется на территории, где, как правило, находится открытый доступ к огню. Настройка установленного прибора на чувствительность осуществляется в соответствии с излучением горючего средства.
Количество необходимых ИПП определяется непосредственно на месте. В этом случае учитывается площадь территории и огнеупорность помещения. Специалисты рекомендуют устанавливать несколько датчиков с разными функциями.
При этом бесперебойные резервные специализированные источники питания также довольно популярны в использовании.
Виды и принцип работы пожарных извещателей
Самым распространенным отличием у датчиков обнаружения пламени является уровень чувствительности. Существуют инфракрасные, видимые и ультрафиолетовые устройства. Они реагируют в зависимости от излучения племени. Первые датчики появились в конце прошлого столетия. С каждым годом устройства совершенствуются. Классификация происходит в зависимости от размещения очага горения и степени чувствительности непосредственно к источнику огня. Пожарный извещатель абсолютно без труда обнаружит горение бумаги, древесины и даже жидкости. «Умный дом» также содержит извещатели пламени.
Современные разработчики изготавливают устройства распознания пламени на настоящих очагах воспламенения. При нагревании излучается энергия, которая, в свою очередь, является инфракрасной.
Ультрафиолетовые (УФ) пожарные извещатели
Это наиболее популярный вид датчика. Элемент устанавливают для обнаружения продуктов возгорания. Устройство с легкостью распознает воспламенение бензина, керосина и масел. Чтобы устройство было адаптировано для помещения, необходимо произвести корректную установку. Чувствительность можно регулировать. Если на территории находятся материалы, которые взрывоопасны, чувствительность устанавливается минимального уровня. В том случае, если есть опасность тления материалов, чувствительность нужно установить на максимум.
Инфракрасные (ИК) пожарные извещатели
Данные приборы можно классифицировать следующим образом:
- Датчики, которые чувствительны к пульсации пламени.
- Устройства, которые фиксируют состояние пламени.
- Датчики, которые производят фиксацию излучения в нескольких диапазонах сразу.
Основными преимуществами данной системы являются доступность и простота монтажа. Из наиболее очевидных недостатков стоит отметить нечеткость относительно фиксации возгорания. Датчики ИК действуют в зоне, где нет солнечного света. Приборы абсолютно невосприимчивы к солнечному свету и всем другим источникам, которые, в свою очередь, не относятся к горению.
Температурные извещатели
Данный вид датчиков является бюджетным вариантом. Они способны подать сигнал тревоги своевременно. Если существует повышенная вероятность того, что произойдет возгорание дыма, лучше использовать данное устройство совместно с извещателем пламени.
Детекторы дыма

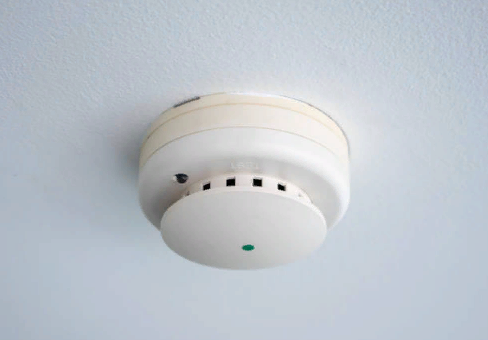

Дет ектор дыма при пожаре
Устройства предназначены для обеспечения защиты маленьких территорий с высоким уровнем загазованности. Лучше устанавливать детектор дыма в холле помещения. Назначение пожарной сигнализации состоит в обеспечении безопасности для жителей дома, работников офисных зданий и других видов недвижимости.
Извещатели открытого пламени
Данный вид устройства способен распознать возгорание на начальной степени. Он способен абсолютно без труда обнаружить пламя. Во избежание ложного срабатывания необходимо дополнительно установить специальный индикатор.
Оповещение о возгорании применяется на территории, где, как правило, находится открытый доступ к огню. Настройка установленного прибора на чувствительность осуществляется в соответствии с излучением горючего средства.
Количество необходимых ИПП определяется непосредственно на месте. В этом случае учитывается площадь территории и огнеупорность помещения. Специалисты рекомендуют устанавливать несколько датчиков с разными функциями.
При этом бесперебойные резервные специализированные источники питания также довольно популярны в использовании.
Обозначение извещателя пламени
В данном случае стоит отметить, что обозначения извещателей пожарного пламени могут быть разными. Основными являются: система охранно-пожарной безопасности, которая обозначается как ОПС, система безопасности объектов СБО и средства системы контроля и управления доступом (ССКУД).
Технические характеристики пожарных датчиков
Выбирая устройство, следует обратить особое внимание на следующие факторы:
- Время, необходимое для срабатывания.
- Дальность возможного обнаружения.
- Уровень рабочего напряжения.
- Степень употребления тока.
- Уровень рабочей температуры.
- Степень напряжения.
Использование данного устройства не всегда предполагает установку широкого угла сканирования помещения. Лучше использовать несколько разных типов детекторов пламени на одной территории.
Дл того чтобы установить автоматическую систему, следует настроить сигнал от нескольких извещателей. Это уменьшит возможный риск при поломке одного из устройств. Функциональность датчиков пламени должна осуществлять доступность для проведения каких-либо профилактических работ и ремонта в помещении.
Производителей на сегодняшний день огромное количество, и каждый из них создает особый алгоритм определения возгорания. Для пользователей датчиков пламени пожарных этот факт является выгодным, поскольку позволяет подобрать именно то, что нужно.
Разнообразие позволяет выбрать прибор с широким спектром услуг, который сможет установить необходимую степень чувствительности. На данный момент установка подобного оборудования осуществляется в обязательном порядке для помещений, в котором находятся большое количество людей.
Кроме того, специалисты также утверждают, что датчики возгорания необходимо установить и в частных домах, а также в квартирах.
Вывод
Подводя итог, стоит отметить, что установка пожарных извещателей пламени должна производиться исключительно профессиональными сотрудниками. Корректно установленная система безопасности способна спасти сотни жизней.
Стоимость зависит непосредственно от выбранного типа датчика. Существуют также варианты, которые являются доступными по цене и в то же время качественными.
Работу установленных датчиков в помещении стоит регулярно проверять на корректность функционирования.
Читайте так же: Виды пожаров: стадии, фазы, характеристика, тушение
Видео по теме
Извещатель пожарный пламени: как выбрать. Часть 1 | Спектрон
Автор Я.М. Грозных,
Технический директор НПО «Спектрон»
Пожарный извещатель пламени — автоматический прибор, реагирующий на электромагнитное излучение пламени.
Для выбора извещателя пламени необходимо определить следующие параметры: дальность и время обнаружения пламени, угол обзора, категорию помехоустойчивости к ложным срабатываниям, окружающие условия применения прибора (в какой системе ОПС будет использоваться прибор, климатическое исполнение, степень защищенности от влаги и пыли). Если извещатель предполагается разместить в взрывоопасной зоне, необходимо выбрать вид взрывозащиты – в зависимости от класса зоны.
Начнем рассмотрение с самых важных параметров: дальность и время обнаружения. И самое главное — категории помехоустойчивости к ложным срабатываниям.
Дальность и время обнаружения очага пламени
Дальность и время обнаружения пламени регламентируется ГОСТ Р 53325-2012. Извещатель пожарный пламени должен обнаружить пламя тестовых очагов пожара ТП-5 и ТП-6 менее чем за 30 секунд.
Тестовые очаги пламени
ТП-5 и ТП-6 – определяемые тестовые очаги пожаров для огневых испытаний пожарных извещателей.
ТП-5 по типу горения – это горение легковоспламеняющейся жидкости с выделением дыма (например, бензина).
ТП-6 по типу горения – это горение легковоспламеняющейся жидкости без выделения дыма (например, спирта).
1-й класс. Извещатели пожарные пламени обнаруживают пламя тестовых очагов пожара с расстояния 25 метров и более.
2-й класс.
Извещатели пожарные пламени обнаруживают пламя тестовых очагов пожара с расстояния 17 метров.
3-й класс. Извещатели пожарные пламени обнаруживают пламя тестовых очагов пожара с расстояния 12метров.
4-й класс — в соответствии с ТД на извещатель пожарный пламени конкретного типа.
Все извещатели пожарные пламени Спектрон относятся к 1 классу, обнаруживают возгорание тестовых очагов пламени ТП-5 и ТП-6 с расстояния не менее 25 метров. Есть модели, которые видят пламя с 50 и 40 метров.
Время обнаружения очага пожара и угол обзора
В извещателях Спектрон имеется функция выбора времени обнаружения пламени. Время выбирает пользователь через меню: 3 секунды, 10 секунд, 15секунд, 22 секунды (заводские установки — 22 секунды).
Чем дольше время обнаружения, тем выше помехозащищенность от ложных оптических помех.
Также в линейке извещателей пламени Спектрон, предоставлены быстродействующие приборы Спектрон 401.01 – извещатели вспышки. В них время обнаружения пламени также выбираются пользователем: 0,1 секунды, 0,5 секунд, 1 и 2 секунды.
Угол обзора — еще один важный параметр, необходимый для расчета площади закрываемого помещения. Почти во всех извещателях пожарных пламени Спектрон угол обзора 90 градусов. Есть модели 400-й серии с углом обзора 100 градусов. Для расчета углов, удобной расстановки извещателей пламени используйте «Спектрон-ОПС-AutoCAD». Программу можно бесплатно скачать на сайте spectron-ops.ru.
Помехоустойчивость к ложным срабатываниям
Помехоустойчивость к ложным срабатываниям, на наш взгляд, — самая важная характеристика извещателя пожарного пламени. Мы присвоили категории выпускаемым извещателям пламени Спектрон по степени помехоустойчивости к ложным срабатываниям. ИПП Спектрон делятся на 4 категории устойчивости к ложным срабатываниям.
Извещатели пламени 4-й категории помехоустойчивости построены на 1 инфракрасном элементе Хамаматсу.
К этой же категории относятся быстродействующие ИПП Спектрон (извещатели вспышки), построенные на ультрафиолетовом сенсоре Хамаматсу.
В отличие от старых версий ИПП Спектрон и одноканальных приборов других производителей наши новые приборы 4-й категории устойчивы к большому количеству оптических ложных помех, в том числе — к любым модуляциям.
Применяются внутри помещений с малым остеклением. Примеры применения извещателей пламени 4 категории:
- складские помещения;
- библиотеки, книгохранилища, архивные помещения;
- камеры хранения;
- подвальные и чердачные помещения;
- лифтовые шахты, тепловые пункты, бытовые и хозяйственные помещения с малой площадью остекления;
- подсобные помещения производственных и административных зданий.
ИПП «Спектрон» 4-й категории не предназначены для установки на улице и не используются в системах пожаротушения.
Извещатели пламени 3-й категории помехоустойчивости построены на 1 ультрафиолетовом сенсоре Хамаматсу. Более устойчивы к ложным помехам, чем извещатели четвертой категории. Наряду с устойчивостью к любым модуляциям устойчивы к солнечному излучению. Дальность обнаружения пламени ИПП Спектрон 3 категории — 50 метров.
Наилучшее экономически выгодное применение извещателей этой категории:
- административно-бытовые, общественные здания: торговые центры, магазины, больницы, гостиницы, музеи, школы, детские сады, бары, рестораны, кальянные, спортивные залы, офисы, банки, ВУЗы, атриумы;
- закрытые автопарковки, автомобильные гаражи, выставочные залы автосалонов;
- жилые многоэтажные дома: лифтовые шахты, бойлерные, котельные, насосные частные домовладения и хозяйственные постройки;
- объекты энергетики, ТП, КТП, аппаратные, электрощитовые, операторские, диспетчерские;
- производственные помещения легкой промышленности, приборостроения, мебельного производства, полиграфии;
- закрытые склады лаков, красок и ЛВЖ;
- помещения зарядки газовых баллонов;
- другие подобные объекты, не содержащие источников УФ-излучения.
ИПП «Спектрон» 3-й категории не предназначены для установки на улице, не используются в системах пожаротушения.
Извещатели пламени 2—й категории помехоустойчивости.
Применяя в ИПП Спектрон второй категории помехоустойчивости один ультрафиолетовый сенсор Хамаматсу и один инфракрасный сенсор, мы смогли дополнить их друг другом и отсечь в этой комбинации за счет одного сенсора недостатки другого.
Сигнал «пожар» выдается извещателем пламени Спектрон второй категории устойчивости только при обнаружении источника пожара сразу в двух диапазонах, что значительно повышает помехоустойчивость извещателя.
Более устойчивы чем ИПП Спектрон 3-й категории к ложным помехам. Устойчивы к любым модуляциям. Устойчивы к солнечному излучению. Устойчивы к работе углошлифовальных машин, сварки на расстоянии более 50 метров.
Область применения в системах пожарной сигнализации с пожаротушением:
- Открытые и закрытые автопарковки, автомобильные гаражи;
- Ремонтные и хозяйственные помещения автосалонов, помещения для зарядки аккумуляторов, диагностики и ремонта двигателей внутреннего сгорания, покрасочные, любые помещения, где не ведутся сварочные работы;
- Сборочные цеха, производственные помещения различного назначения;
- Модульные контейнерные электростанции, насосные, компрессорные;
- Деревообрабатывающие, полиграфические, текстильные, пищевые и других подобных производства;
- Логистические центры.
- Производственные, административные, бытовые, общественные и жилые помещения.
Не рекомендуется применять извещатели Спектрон второй категории помехозащищенности на производствах с металлорежущим и металлообрабатывающим оборудованием, а также в других помещениях, имеющих источники УФ-излучений.
Извещатели пламени 1-й категории помехоустойчивости. В них применяются два или три сенсора обнаружения и самое современное программное обеспечение НПО Спектрон.
ИПП Спектрон первой категории помехоустойчивости способны распознать с близкого расстояния 4 метра электродуговую, аргоновую сварку, углошлифовальную машину как ложные помехи. Так же ИПП Спектрон первой категории устойчивы к бликам от заходящего солнца, к отражению солнечных зайчиков, выбросам факелов сжигания попутного газа.
Гарантированная дальность обнаружения пламени на фоне источников тяжелых ложных помех (электродуговая и аргоновая сварка, углошлифовальные машины, факела сжигания попутного газа) по ТП-5, ТП-6 составляет для Спектрон-601С/Спектрон-601-Еxd — 25 метров, для Спектрон-801- 40 метров.
Рекомендуются к применению в системах автоматической пожарной сигнализации с пожаротушением и технологических системах с протоколами Орион, Hart, Modbus/RTU на объектах с сложными условиями эксплуатации:
- Складские и производственные объекты, открытые площадки, прилегающие территории, где могут находиться или переотражаться источники тяжелых оптических помех.
- Сухопутные и морские объекты добычи, подготовки, нефти, сопровождающиеся сжиганием попутного газа, установки, производящие сброс и сжигание газа, НПЗ, нефтебазы, газоперерабатывающие производства, газопроводы и нефтепроводы, компрессорные подстанции;
- Металлургические литейные и прокатные производства, машиностроительные и судостроительные производства с большим количеством сварочных работ;
- Ремонтные депо;
- Авиационные и вертолетные заводы, ремонтные ангары и другие производственные помещения аэропортов;
- Рудники, шахты, горные выработки;
- Предприятия по добыче и переработке удобрений;
- Химические производства;
- Любые объекты без присутствия открытых очагов пламени и плазменной дуги.
При заказе шефмонтажа возможна корректировка программного обеспечения под конкретный объект.
Таблица №1: категории защищенности от ложных помех ИПП Спектрон.
| обнаружения пламени 25 м. | ||
| IP 41, функция самоконтроля | ||
| IP 68, функция самоконтроля | Спектрон-601-М Спектрон-601-Н | |
| IP-68, функция самоконтроля, вид взрывозащиты — Еxm | ||
| IP-68 функция самоконтроля, вид взрывозащиты — Еxi | ||
| IP-66, функция самоконтроля, вид взрывозащиты — Еxd | Cпектрон-401-Еxd-А Cпектрон-401-Еxd-М Cпектрон-401-Еxd-Н | Cпектрон-401.01-Еxd-А Cпектрон-401.01-Еxd-М Cпектрон-401.01-Еxd-Н |
| IP-66, функция самоконтроля, вид взрывозащиты – Еxd. C цифровым протоколом Modbus/RTU | ||
| IP-66, функция самоконтроля, вид взрывозащиты – Еxd. C цифровым протоколом НART |
Cпектрон-401.01-Еxd-А -HART Cпектрон-401.01-Еxd-М -HART Cпектрон-401.01-Еxd-Н -HART |
Климатическое исполнение, защиту от пыли и влаги, виды корпусов, ЭМС, виды взрывозащиты мы рассмотрим во второй части.
Датчик пламени пожарной сигнализации
Мы почти не замечаем белых коробочек на потолках магазинов и административных зданий. А от них зависит наша безопасность. Большая часть из них — это датчик огня. Он способен обнаружить даже малейший признак начала пожара — дым и открытый огонь. Именно от него зависит надежное и гарантированное обнаружение очага возгорания.
Современная противопожарная система
Вообще современная пожарная сигнализация это комплекс измеритетелей, которые различаются:
- По типам контролируемых параметров.
- Как действует элемент прибора.
- Как передается информация на пульт пожарной сигнализации.
Так же приборы контроля пожароопасной ситуации делятся на:
- Датчик пламени активного типа. В зоне возгорания генерируется сигнал и происходит автоматическая ликвидация очага пожара.
- Датчики пассивного типа. Они только регистрируют изменение ситуации и отправляют сигнал на пульт пожарной охраны.
Датчики разделяют по дальности обнаружения открытого горения, на которой происходит уверенная идентификация воспламенения:
- 1-й класс — дальность до 25 м;
- 2-й класс — 17 м;
- 3-й класс — 12 м;
- 4-й класс — 8 м.
Общая классификация автоматических ПИ
Более широкая классификация пожарных извещателей (ПИ) разделяется на:
- каким способом приводится в действие. Автоматические или ручные;
- тип электропитания;
- определение места возгорания. Или общая тревога или реакция на конкретное место в здании или помещении.
Электропитание пожарной сигнализации также может быть разным:
- по отдельному проводу;
- по контактному шлейфу;
- автономные.
Типов и разновидностей датчиков настолько много, что их классифицируют как по признакам возгорания, так и принципу действия:
- Повышенное тепловыделение.
- Дымовые.
- Выделение газа.
- Комбинированные.
- Инфракрасные.
Тепловые датчики
Такой датчик огня реагирует на резкий перепад температуры в ограниченном пространстве помещений. Устанавливаются во всех помещениях где требуется контроль, даже в таких специфичных как:
- В кухнях.
- В курительных комнатах.
- Туалетах.
В прошлом применялись пороговые приборы. Момент срабатывания ПИ начинался при достижении, заданной производителем, температуры: 70–72 °С.
Теперь принцип срабатывания изменился на интегральный. Учитывается не только температура, но и скорость ее повышения.
Есть несколько модификаций:
- Точечные. Отслеживается небольшая зона помещения. При экстренной ситуации посылается адресный сигнал на автоматический пульт управления. Очаг возгорания локализуется именно в этом месте.
- Многоточечный. Размещаются на одной линии, с определенным шагом монтажа. Срабатывают все сразу.
- Линейный. Выполнены в виде сплошного термокабеля. Датчиком выступает вся конструкция, которая срабатывает на изменение температуры по всей длине извещателя (ПИ).
Датчики пламени устанавливаются на потолке. Эффективны при быстро нарастающей температуре в помещении.
Плюсы:
- Недорогие.
- Просты в обслуживании.
Минусы:
- Малоэффективны, если пожар начинается с веществ, с низким тепловыделением. От начала возгорания до срабатывания есть временная задержка.
- Рекомендованы для помещений с низким потолком.

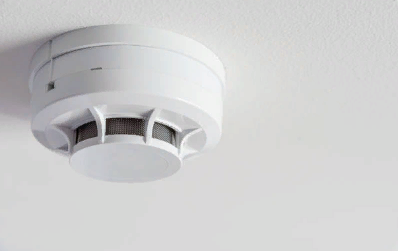

Дымовые
Пожары не вспыхивают моментально. Сначала начинается небольшое тление. Появляется дым. Поэтому логично это зафиксировать с помощью дымоуловителей. Применяются в закрытых помещениях на перекрытиях высотой до 13 м. Возможен монтаж на стенах и колоннах, при соблюдении правил установки — 10–40 см от потолков и 15 см от углов стен.
Нельзя применять в помещениях с повышенным содержанием дыма:
- Кухни;
- Лестничные площадки;
- Санузлы и т ому подобное.
У нас в стране распространены точечные оптико-электронные ПИ.
Конструктивно выполнены из двух элементов — светодиода и фотоприемника. Располагаются на разных высотах относительно друг-друга в дымовой камере.
Клубы плотного дыма попадают в приемную камеру. Свет преломляется и направляется на чувствительный фотоэлемент. Извещатель срабатывает и посылает импульс на пульт тревоги.
Во время установки дымовой камеры важно соблюсти два требования:
- Внешние источники света не должны попадать на фотоприемник.
- В помещении не допустим высокий уровень пыли.
Плюсы:
- Пожар обнаруживается на ранней стадии;
- Недорогие. Стоимость устройства около 150 руб.
Минусы:
- малоэффективные, так как есть большая вероятности ложных включений из-за большого уровня пыли;
- не срабатывают на черный дым, такой который выделяет горящая резина.
Газовые
Эти пожарные извещатели срабатывают на появление в помещении газов — угарного и углекислого, которые образуются при горении.
На промышленных объектах, как правило, не используется — возможны ложные срабатывания. Но, рекомендованы для домашнего применения — в квартирах и частных домах. Реагируют на утечки газа кухонного и печного оборудования.
Газовые сенсоры извещают о пожаре на самых ранних стадиях развития опасной ситуации.
Начальный этап возгорания характерен выделением «пожарных газов» в достаточно малой концентрации. Поэтому анализаторы должны реагировать на изменение содержания газов:
- Для СО от 0.0001 % – 0.0008 %;
- Для СО2 от 0.00001 % – 0.00002 %;
Быть достаточно надежными и долговечными.
На практике применяется комбинированная схема ПИ. В них газовая составляющая служит дополнением к тепловому сенсору.
Комбинированные датчики
Чаще для обнаружения начала пожара используются комбинированные мультисенсорные ПИ открытого пламени. Очаги пожара чаще всего, кроме образования дыма, сопровождаются большим количеством выделяемой тепловой энергии. По этой причине полагаться только на реагирование появления повышенных СО/СО2 просто неразумно.
- А применение в одном приборе ПИ сенсоров различного типа дает хорошую работоспособность.
- Мультисенсорные ПИ совмещают сразу несколько датчиков:
- Они могут реагировать не только на различные признаки начала воспламенения, а, что более важно, дают гарантированный сигнал об опасной ситуации.
- Чаще всего находит применение комбинация из дымового и теплового ПИ.
- Но есть и трех-четырех канальные извещатели, которые могут реагировать на:
- дым;
- тепло;
- открытое пламя;
- выделение газа.
Но такие ПИ не получают большого распространения из-за высокой цены.
Инфракрасный извещатель
Этот тип датчиков работает за счет излучения тепла. Известно, что все объекты при нагревании выдают энергию, которая хорошо заметна в инфракрасном диапазоне. На этом принципе работают многие приборы, например бинокли с тепловизором.
В такие бинокли можно не только увидеть окружающую местность, но и обнаружить источники инфракрасного излучения. При этом, чем выше температура обнаруженного объекта, тем ярче он виден в таком бинокле.
Одна из физических характеристик излучения — длина волны. Она находится в прямой зависимости от температуры. Если температура растет, пропорционально растет и интенсивность излучения, но длина волны становится короче. А ИК- излучение занимает 80% в спектре электромагнитных волн.
Приемный фотоэлемент пожарного ИК-датчика преобразует инфракрасное излучение в электрический импульс.
Современные ИК датчики комбинированного действия. Способны принимать сигнал в двух спектральных диапазонах:
- инфракрасном;
- ультрафиолетовом.
Для того чтобы исключить паразитные засветки ПИ от ламп накаливания, солнца, электро-дуговой сварки, разработаны оптические фильтры которые работают в двух диапазонах:
- для ИК-диапазона — 4.2…4.6 мкм;
- для УФ-диапазона — 150…300 нм.
Пожарные ИК-датчики устанавливаются как в закрытых помещениях, так и на открытом пространстве, где есть высокая вероятность скопления взрывоопасных смесей. Например, на таких объектах как:
- Нефтяные скважины.
- Прибрежные нефтедобывающие платформы.
- Нефтехранилища.
- Установки по переработке нефти.
- Морские терминалы.
- Резервуары хранения нефти и газа.
- В складах ГСМ.
- Автозаправки.
ИК- датчики, в отличие от других приборов регистрации воспламенения, работают без ложных срабатываний и в сильно запыленных пространствах.
Имеют свою классификацию реакции на возгорание:
- Измерители, которые реагируют на пульсацию открытого огня. Отличаются простотой в конструкции и невысокой ценой. Но обладают не совсем устойчивой регистрацией начала пожара от вспышки, поскольку яркость вспышки иногда превышает порог чувствительности датчика.
- Приборы, регистрирующие одну из постоянных составляющих пламени. Работают в местах, где нет яркого света от солнца, ярких вспышек (от сварки).
- Комплекс, который фиксирует ИК-излучение по трем инфракрасным диапазонам. Умеют отделять солнечные блики и яркие вспышки от реального источника возгорания.
Для объектов нефтегазовой промышленности, разработаны и используются многоспектральные ИК. Они настроены таким образом, чтобы наиболее точно реагировать на инфракрасный и ультрафиолетовый спектр излучения. Если регистрируется сразу две эти составляющие, только тогда датчик переходит в режим тревоги о пожаре.
Для того чтобы повысить надежность получения данных ипп, разработана линейка помехоустойчивых многодиапазонных извещателей с функцией самоконтроля. Если есть сбой в работе элемента датчика, он сразу посылает сигнал на пульт управления о собственной неисправности, а на корпусе загорается световая индикация.
Все приборы, регистрирующие возгорание для нефтегазовой отрасли, могут работать при аномально низких температурах окружающей среды, а корпуса с высоким уровнем защиты. Собственно, они вообще могут работать достаточно широком температурном диапазоне.
ИК-регистраторы самого последнего поколения постоянно мониторят окружающую ситуацию и срабатывают на опасность за 0.1 секунды!
На их основе создаются целые комплексы автоматических систем быстрого реагирования, которые востребована на опасных производствах (пороховых, химических предприятиях).
Условия монтажа и применения
Места установки приборов:
- на стенах;
- перекрытиях;
- на производственном оборудовании.
Схема размещения должна быть разработана таким образом, чтобы исключить солнечные помехи и засветки от ярких вспышек. Из мест для монтажа исключают и вибрирующее оборудование. Места установки датчиков должны быть доступны для проведения профилактики и замены.
Зона контроля перекрывается минимум двумя ИК-датчиками пламени с разных направлений. Но рекомендуется создавать охранную зону из трех извещателей. В случае поломки одного из них система будет стабильно работать на двух оставшихся.
Площадь охранной зоны рассчитывается исходя из ГОСТ Р 53325-2012.
В зависимости от требования по получению информации система пожаротушения комплектуется извещателями различного типа и вида параметра контроля. Отличаются между собой:
- принципом действия,
- установленным чувствительным элементом,
- способом передачи тревожного сигнала на пожарный пульт управления.
Все фирмы, которые производят извещатель пожарный пламени, работают над своим уникальным алгоритмом обнаружения очага воспламенения. В этом плане у потребителя есть возможность выбрать и купить качественный аппарат с нужной избирательностью источника открытого огня и спектральной чувствительности.
Для надежности работы системы пожаротушения можно датчик пламени пожарный комбинировать с приборами различного типа. Это положительным образом скажется на эффективности всей системы противопожарной защиты.
Такие системы обнаружения источника возгорания и пожаротушения в обязательном порядке устанавливается на всех действующих производствах.
Для частных домов и квартир также рекомендуется установка противопожарных извещателей.
Заключение
Все современные системы противопожарной безопасности постоянно улучшаются. Для повышения качества датчиков очагов пожара применяются последние достижения в электронике. Новейшие извещатели становятся более избирательны к помехам, не только связанным с пожаром, но и с распространением опасных газов.
Видео по теме
Пожарные извещатели пламени
- УСТАНОВКА ОБЗОР
- Принцип действия извещателя пламени (ИП) заключается в реагировании на открытое пламя или инфракрасное излучение (ИК) тлеющего очага возгорания.
- Одной из характеристик ИП является его спектральная чувствительность – способность обнаруживать пожар в одном (или одновременно нескольких) диапазонах:
- инфракрасном;
- видимом;
- ультрафиолетовом.
- Очевидно, что извещатели пламени применяются, когда преобладающим фактором, характеризующим начало возгорания, является появление открытого огня.
- Кроме того, установка таких датчиков целесообразна для обнаружения перегретых поверхностей, а также в помещениях, высота и конструктивные особенности которых не позволяют использовать дымовые или тепловые извещатели.
- К последнему случаю относится и ситуация, когда скорость распространения дыма или повышения температуры не позволяет своевременно обнаружить возгорание датчиками иного (нежели пламени) типа, или, наоборот, при высокой скорости распространения пожара.
Ультрафиолетовые (УФ) извещатели пламени работают в «жестком» УФ диапазоне. Большая часть такого излучения, идущего от солнца, поглощается в атмосфере. Это определяет устойчивость таких извещателей к засветкам солнечным светом. Еще одним преимуществом УФ датчиков является высокая скорость обнаружения возгорания.
К недостаткам следует отнести высокое поглощение ультрафиолета дымом, многими газами и парами. Ультрафиолетовые ИП требует требуют тщательного ухода за оптическим элементом, особенно в запыленных помещениях.
Говоря о ложных срабатываниях нужно отметить такие возможные неблагоприятные воздействия как:
- сварочная дуга;
- разряды молний;
- жесткое электромагнитное излучение, в том числе, рентгеновское.
Инфракрасные (ИК) извещатели пламени распространены более широко. Определяется это тем, что у большинства горючих веществ основная часть энергии в спектре приходится на ИК диапазон.
С одной стороны, это делает такой датчик универсальным устройством, с другой – увеличивает его чувствительность к помехам. Выходом является использование для контроля нескольких ИК и микропроцессорная обработка сигнала.
Многоспектральные извещатели работают одновременно в двух (ИК и УФ) диапазонах, что позволяет свести к минимуму число ложных срабатываний. Стоят они, естественно, дорого и применяются, главным образом на особо важных объектах нефте газо химической отрасли.
ГДЕ УСТАНАВЛИВАЮТСЯ Пожарные извещатели пламени
- На производствах с использованием щелочных металлов, металлических порошков нормативные акты предписывают установку исключительно извещателей пламени.
- В остальных случаях выбор данного способа обнаружения определяется конкретными особенностями объекта.
- Самостоятельно или в комбинации с пожарными датчиками другого типа извещатели пламени устанавливаются:
- на объектах химической промышленности (производство и хранение синтетических и полимерных материалов, лаков, красок, целлулоида, резины и пр.);
- деревообрабатывающих предприятиях, с производством и хранением бумаги, картона;
- в помещениях с горюче смазочными материалами, а также гаражах и станциях технического обслуживания автомобилей;
- помещениях музеев и выставок.
В качестве места установки используются перекрытия, стены, колонны и другие аналогичные строительные конструкции. При этом учитывается наличие возможных помех и факторов, которые могут привести к снижению чувствительности устройства.
Количество извещателей определяется, исходя из контролируемой ими площади, которая указывается в паспортных данных. В большинстве случаев каждая зона должна контролироваться не менее чем двумя датчиками, которые устанавливаются с противоположенных направлений зоны контроля.
При определении размеров и площади зоны контроля следует учитывать высоту установки и направление главной оптической оси извещателя. Дело в том, что диаграмма зоны обнаружения представляет собой конус. Соответственно в проекции на плоскость это будет овал.
Естественно, учитывается дальность действия извещателя, заявленная производителем.
Обзор популярных моделей и брендов
Извещатель пламени Спектрон.
Модельный ряд продукции НПО «Спектрон» представлен моделями различного исполнения в нескольких сериях:
- однодиапазонные и многодиапазонные ИК;
- ультрафиолетовые;
- многоспектральные – (ИК+УФ).
- Умеренная ценовая политика позволяет выбрать модель практически для любых целей.
- Извещатель пламени Тюльпан.
- НПФ «Полисервис» имеет ассортимент несколько меньше, однако предлагает как односпектральные, так и многоспектральные исполнения, работающие в инфракрасном и ультрафиолетовом диапазонах.
Можно выбрать как обычное, так и взрывозащищенное исполнение. Бюджетные цены обеспечивают популярность изделий этого производителя.
- Извещатель пожарный пламени «Пульсар».
- Проектно производственное предприятие «КБ Прибор» производит модели от бюджетных (Пульсар 1-01Н) до профессиональных исполнений (Пульсар 3-015), обладающих высокой степенью защиты от помех и имеющих взрывозащищенное исполнение.
- Все производители предлагают базовые характеристики:
- ширина зоны обнаружения;
- дальность действия;
- энергопотребление,
- достаточные для решения всех задач при построении системы пожарной сигнализации.
- Различия в дополнительных опциях, способах подключения следует выбирать исходя из принятых проектных решений.
- Каждый их рассмотренных брендов обладает хорошей репутацией и выбор того или иного модельного ряда дело, скорее, вкуса и личных предпочтений, чем явных технических преимуществ (или недостатков) продукции.
- * * *
© 2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.
Извещатели пламени(световые): виды, типы, характеристики
Привычные тепловые и дымовые датчики, обнаруживающие первые признаки очага пожара по резкому повышению температуры или появлению продуктов горения в воздухе помещений, вопреки бытующему мнению, не всегда целесообразно/возможно использовать для защиты некоторых объектов, прежде всего промышленных:
- Потому что они предназначены для защиты только закрытого объема, т.е. помещений/зданий, где они позволяют быстро обнаружить скопление плотного дыма или нехарактерное для нормальных условий повышение температуры под потолком или в пространстве.
- Соответственно их невозможно использовать для обнаружения пожара на площадках, где установлено технологическое оборудование или территории промышленных предприятий, складских комплексов, баз, резервуарных парков хранения сырья/продукции под открытым небом.
Этих недостатков лишены извещатели пламени, обеспечивающие минимум времени для обнаружения возгорания сырья, полуфабрикатов, сопровождающегося появлением открытого огня, как правило, без стадии тления. Например, ЛВЖ/ГЖ, металлов, пластмасс, углеводородного сырья – природного газа или конденсата.
Световые пожарные извещатели – это мало употребляемое и не совсем корректное название извещателей пламени, т.к. обнаружение очага пожара в основном идет не в видимой части спектра (собственно свет), а в УФ и ИК диапазонах.
По ГОСТ Р 53325-2009: извещатель пламени ИП – это устройство обнаружения пожара, срабатывающее на электромагнитное излучение:
- Ультрафиолет, характеризующийся длиной волны – 0,1–0,4 мкм. УФ-извещатель пламени необходим для обнаружения открытого огня при горении веществ/материалов, видимого в этой части спектра, подвластного человеческому зрению.
- Инфракрасное излучение – 0, 8–100 мкм. Соответственно, используются другие устройства – ИК-датчики в пожарных извещателях пламени, реагирующие в основном на горение веществ/материалов, содержащих в своей молекулярной структуре углерод. Это включает в перечень не только нефть, природный газ/конденсат и продукты их переработки; но и органику – древесину и ее производные – картон, бумагу, ДСП, ДВП, МДФ; а также различные пластики/пластмассы, полученные в процессе химического синтеза.
Именно отличие длины волны, испускаемой при горении различных легковоспламеняющихся жидкостей, газообразных веществ и их смесей, прежде всего углеводородов; твердых веществ (металлов, пластиков), послужило источником появления большого количества видов, типов, модификаций изделий, предназначенных для оптического улавливания определенного диапазона спектра электромагнитного излучения; и преобразования его внутри ИПП в электрическую энергию, дающую импульс о срабатывании на приемный прибор контроля/управления стационарной системы сигнализации/пожаротушения.
Виды и типы ИПП
Производителями разработаны, изготавливаются различные изделия, предназначенные для установки на различных предприятиях:
Извещатели пламени многодиапазонные
- Извещатели пламени многодиапазонные, называемые также многоспектральными или комбинированными. В них устанавливаются ИК и УФ-датчики или одно многодиапазонное оптико-электронное устройство анализа спектра, что позволяет расширить область применения по защите опасных объектов, уменьшить количество ложных срабатываний. Недостаток – более высокая стоимость и так недешевых изделий.
Извещатели пожарные пламени адресные
- Извещатели пожарные пламени адресные. Их использование дает возможность точно определить очаг пожара. Более высокая стоимость по сравнению со стандартными, традиционными моделями окупается меньшим количеством устройств, необходимых для построения надежной схемы защиты выбранных помещений/зданий, территории объекта.
Извещатели пожарные пламени взрывозащищенные
- Извещатели пожарные взрывозащищенные пламени. Предназначены для помещений/зданий и зон вокруг технологического оборудования на открытых производственных, складских площадках – категорий А, Б по опасности взрыва/пожара.
Инфракрасные извещатели пламени
- Инфракрасные извещатели пламени. Наиболее широко распространены, используются для обнаружения возгорания углеводородных продуктов – бензина, керосина, дизтоплива, масел, других ЛВЖ/ГЖ.
Выбор конкретного вида/типа ИПП, как правило, за специалистами проектных организаций, инженерных служб предприятия заказчика, руководствующихся требованиями норм ПБ.
Правила установки извещателя пламени
Правила установки извещателя пламени
- Хотя ИПП, в соответствующем среде нормальном/взрывозащищенном исполнении – в корпусе с защитой от атмосферных осадков, пыли, устойчивостью к низким/высоким температурам; можно устанавливать на открытом воздухе для защиты технологических установок, аппаратов, узлов управления транспортных систем, резервуаров хранения, автомобильных/железнодорожных эстакад налива ЛВЖ/ГЖ; АЗС, газовых станциях; но также их успешно применяют в закрытом объеме.
- Это участки, цеха промышленных предприятий, пожарные отсеки, взрывопожароопасные зоны внутри производственных зданий; где перерабатываются, обращаются, хранятся, транспортируются в ходе технологического процесса вещества, материалы, характеризующиеся открытым пламенем при горении как с выделением дымовых частиц/аэрозолей, так и без этого.
- Из-за особенностей ИПП, их устанавливают, учитывая следующие моменты:
Правила размещения дымовых и тепловых извещателей
- Чтобы не попадали прямые лучи солнца, а также интенсивное освещение помещений/территории лампами – люминесцентными/накаливания, т.к. это приводит к ложным срабатываниям.
- Следует учитывать класс устанавливаемого ИПП, характеризующийся дальностью обнаружения открытого огня – от 8 м (4-й) до 25 м (1 класс).
- УФ-извещатели практически нечувствительны к тепловому воздействию, инфракрасному излучению нагретых до высокой температуры поверхностей корпусов оборудования, осветительных приборов.
Конструктивно большинство ИПП оборудованы кронштейнами для удобства установки, выбора удобного положения, угла обзора; а также имеют возможность регулировки чувствительности в зависимости от условий предстоящей эксплуатации.
Важно: выполнять монтажно-наладочные работы должны только специалисты организаций предприятий, имеющих соответствующую лицензию МЧС.
Обозначение извещателя пламени
Согласно РД 25.953-90 и более нового нормативного документа – Р 78.36.039-2014, регламентирующих графические обозначения элементов установок ОПС/АУПТ и комплексных систем безопасности, автоматический извещатель пламени на схемах, планах, листах рабочей документации проектов АПС имеет единое обозначение, которое приведено на рисунке.
Модели изделий и производители
Среди них можно выделить наиболее популярные, часто используемые для установки:
Извещатели пламени “Спектрон”
- Извещатели пламени «Спектрон». Разработчик и производитель – НПО «Спектрон» с головными офисами в Екатеринбурге и Новосибирске. Выпускаются отлично зарекомендовавшие себя ИПП серии 200 с ИК-датчиками и 400 – с УФ-каналами обнаружения открытого огня. Продукция высокого качества по оптимальной на рынке цене. Довольно часто проектировщики указывают изделия под маркой «Спектрон» в спецификациях проектов АПС/АУПТ, что характеризует их, как проверенную временем продукцию для систем пожарной безопасности.
Извещатель пламени “Набат”
- Извещатель пламени «Набат» изготавливается АО «НИИ ГИРИКОНД» из Санкт-Петербурга. В линейке изделий ИК и многодиапазонные ИПП, в том числе адресные извещатели, как в обычном, так и во взрывозащищенном исполнении с высокой степенью защиты; а также тестовые устройства для работы в нормальных/взрывоопасных условиях окружающей среды. Электропитание ИПП – от 12 до 29 В, возможно использованием блока искрозащиты собственного производства.
Извещатель пламени “Пульсар”
- Извещатель пламени «Пульсар» проектно-производственного предприятия «КБ Прибор» из Екатеринбурга, выпускающего эту продукцию с 1993 года, что говорит о многом. ИПП «Пульсар» отличаются небольшими размерами корпуса изделия со стационарным или выносным – до 25 м ИК-датчиком. Характеризуется дальним обнаружением очага огня – до 30 м, широким углом обзора – до 120˚, большой площадью защиты помещения/территории – до 600 кв. м; что выгодно отличает изделия из линейки «Пульсар» от многих ИПП других изготовителей, как отечественных, так и зарубежных. С начала производства в России установлены сотни тысяч извещателей этой марки.
Извещатель пожарный пламени “Аметист”
- Извещатель пожарный пламени «Аметист», сконструированный, изготавливаемый СПКБ «Квазар» из г. Обнинск Калужской области. Под этой маркой выпускаются 2 вида УФ-извещателей. ИП 329-5М/5В нормального/взрывозащищенного исполнения, в том числе двух типов каждого вида, отличающихся в основном максимально возможной дальностью обнаружения открытого огня: 80/50 м, зависящей от модификации; причем инерционность срабатывания на таких расстояниях составляет до 15 с, а на 30 м – практически мгновенно.
Извещатель пожарный пламени “Тюльпан”
- Извещатель пожарный пламени «Тюльпан» – производства НПФ «Полисервис» из Санкт-Петербурга. В линейке товарной продукции более 10 наименований изделий, в том числе с одним ИК-датчиком: «Тюльпан 1-1» для обнаружения излучения при горении углеводородов, «Т 1-1-0-1», контролирующего повышении температуры угля на транспортере топливоподачи; с УФ-датчиком «Т 2-18» – горения металлов. Существуют модели с 2 и 3 ИК-каналами обнаружения пламени горящих углеводородов, а также комбинированный многодиапазонный извещатель «Тюльпан 2-16», в устройстве которого использованы по одному ИК/УФ-датчику спектра излучения.
НПФ «Полисервис также выпускает тестовые фонари для проверки работоспособности извещателей пламени «Тюльпан ТФ-1» и «Тюльпан ТФ-2 Ex» для работы в нормальных/взрывоопасных условиях соответственно. Дальность действия устройств – 5 м.
Подводя итоги небольшого обзора видов/типов пожарных извещателей обнаружения открытого пламени, их характеристик, обязательно стоит сказать, что теоретические выкладки, конечно, хороши. Но, пользоваться исключительно ими при выборе конкретного оборудования, с подходящими параметрами. все-таки не следует. Иначе, вполне может получиться. как в известной поговорке про бумаги и овраги.
- В отличие от тепловых, дымовых датчиков, когда просчитать их необходимое количество и места монтажа, можно, в принципе, не выходя из кабинета/офиса; выбор оборудования, точек монтажа извещателей пламени для установки в защищаемых помещениях, на открытых площадках с технологическими аппаратами/колоннами или территории предприятий, гораздо более сложен, требует детального осмотра с выходом на место, измерения расстояний, общей оценки, часто непростой ситуации.
- Одними теоретическими познаниями там не обойтись, для этого нужен специфический опыт, навыки, которыми обладают только специалисты организаций, ведущих проектирование, монтажно-наладочные, сервисные работы систем АПС/АУПТ, имеющих соответствующую лицензию МЧС, допуск СРО на строящиеся объекты.
- Поэтому, чтобы не попасть впросак, затратив зря средства на приобретение оборудования, использование которого нецелесообразно на данном объекте, и не получить сложности при эксплуатации, техническом обслуживании ИПП; лучше сразу обратиться в специализированные предприятия/организации, если необходима поставка, установка пожарных извещателей открытого пламени.
