Вращающийся тросик давно считается одним из устаревших методов измерения скорости. Сейчас отдают предпочтение другим устройствам, чья работа основана на принципе Холла.
Такие приспособления упрощают эксплуатацию транспортного средства.
И позволяют быстрее принимать решения по восстановлению нормальной работоспособности тех или иных узлов, которыми снабжаются датчики скорости, виды датчиков и их устройство подробно опишем далее.
Информация общего характера
От колёс в процессе вращения исходят импульсы электрической энергии – на их анализе и построена работа приборов. Суть типовых датчиков – в том, что они выглядят как элементы небольших размеров внутри привода. Они располагаются в том же месте, что и КПП.
На сегодняшний день основными видами датчиков признают следующие:
- Электронные современные модели.
- Индуктивные.
- Язычковые.
Более подробное описание
В современном автомобилестроении наибольшее распространение получили именно приборы с эффектом Холла. Этапы функционирования в этом случае имеют следующее описание:
- Датчики монтируют внутри приводов спидометра. После этого начинается отслеживания частоты вращения у одного из колёс. Формируется единая электрическая цепь.
- Изучаем определитель скорости. Специальному контроллеру передают до 6004 импульсов через каждый километр пути, пока устройство функционирует. Увеличение показателя пропорциональное. Импульсы передаются с большей частотой по мере того, как увеличивается скорость движения.
- Ранее отмеченный измеритель анализирует результаты приёма и передачи импульсов. После этого считается, с какой скоростью автомобиль точно движется в настоящее время. Полученные результаты идут на блоки, отвечающие за контроль р. Водитель через спидометр тоже получает интересующую его информацию.
Одна из особенностей датчика – практически полное отсутствие сопротивления. Итоговая скорость от конструкции не зависит.
Не составит труда разобраться с принципами работы любых современных датчиков.
Датчики скорости: на что они влияют?
Предназначение устройства заслуживает отдельного рассмотрения. Выделяют два основных:
- Сообщение водителю о том, с какой скоростью движется авто. Благодаря этому проще полностью соблюдать правила дорожного движения.
- Вторая функция – тоже передача информации, но только не водителю. Её получают другие узлы, функционирующие внутри авто. Информация представляет особую важность для редуктора ГБО, карбюратора, инжектора. У этих двигателей есть электроника, которая на основе полученных сведений регулирует работу мотора, когда он движется по инерции, либо поддерживает холостой ход.
От того, исправен ли датчик скорости, зависит двигатель, как можно увидеть из предыдущих пунктов. Например, если заметен перерасход топлива – причиной вероятнее всего служит и неисправный датчик.
Потому можно ответить и на вопрос о том, на что влияют любые виды датчиков скорости, стабильно дающие показания:
- Правильность, стабильность работы автомобиля.
- Безопасное дорожное движение.0
Неисправность прибора: по каким причинам возникает?
Обрыв электрической сети относят к проблемам, которые встречаются чаще всего у таких узлов. Если диагностика проводится самостоятельно – рекомендуется начинать с проверки электрических контактов, основной части проводов. Проверку проводят визуально, обязательно прозвание при помощи тестера.
Обломы часто наблюдают сразу после пластиковых разъёмов, в области, где расположен выпускной коллектор.
Разъединение и проверка обязательны для каждого из контактов. Быстрое окисление происходит, если на эти места воздействуют влага с солью. Из-за этого потом прерываются электрические цепи. Если обнаружилась такая проблема – надо зачистить поверхность, использовать качественную смазку.
Трос спидометра тоже предполагает дополнительную проверку. Если его длительно эксплуатируют – велика вероятность появления обрывов, мешающих нормальной работе проводов и целой системы. Тросик рекомендуется периодически смазывать маслом, чтобы проблем было меньше. Следующие признаки должны настораживать водителей:
- Двигатель резко меняет мощность.
- Расход топлива, который внезапно увеличился.
- Отсутствие стабильной работы при сохранении холостого хода.
- Проблемы с работой спидометра, отражение ложной информации.
С большой вероятностью проблемы привязаны к датчику, если при холостом ходе двигателя авто внезапно останавливается. То же самое касается ситуации при движениях накатом. Остановка может произойти, и когда нажимают педаль сцепления, переключая передачи. Когда обнаруживаются подобные проблемы, в большинстве случаев без замены прибора не обойтись. Вид устройства не играет роли.
Проведение самостоятельных тестирований
Перед проверкой счётчика водителю советуют отдельно убедиться в том, что напряжение с электричеством поступает ко всем контактам. Главное – помнить, что функционирование прибора опирается на эффект Холла. Контакт, отвечающий за передачу импульсов, проверяют только во время кручения. Если кручения нет, то и напряжение на прибор не передаётся.
0,5-10 В – норма по показателям, когда проводят проверку мультиметром. Существует три способа для самостоятельной проверки датчика.
- С предварительным демонтажем устройства.
Мультиметр используют, чтобы найти тот контакт, через который ведётся подача импульсов. Минусовой щуп замыкают на корпус авто, а плюсовой – на сам измерительный прибор.
Следующий этап включает вращение самого датчика, с сохранением малой скорости. Следующий этап – появление небольшого напряжения у мультиметра.
Чем выше скорость вращения прибора – тем больше напряжение, с которым работает датчик.
Датчик демонтируется, только если зажигание выключено. Иначе велика вероятность перегорания устройств в момент разъединения контактов.
- При втором способе можно не снимать приспособление.
Используем домкрат, приподнимая одно из ведущих колёс. У мультиметра щупы зажимают на контактах прибора. После этого колесо начинают вручную вращать. Тогда на контактах появится напряжение, тут же отображённое в мультиметре. Увеличение скорости приводит к большему напряжению. Если ничего не происходит – велика вероятность, что датчик придётся заменить, поскольку он неисправен.
- Ещё один вариант – когда мультиметра нет, но проверку провести необходимо.
В этом случае для использования подходит контрольная лампочка, на 12 В. Действия проводятся в таком же порядке, что и для второго метода. К устройству подсоединяют лампочки, а не контакты мультиметра. Лампочка загорится, когда колесо начнут вращать, если с прибором всё в порядке.
Когда выбирают второй и третий варианты проверки, одновременно рекомендуется изучать и привод устройства. Его легко отыскать на ощупь. Стабильность привода легко проверить, когда одно из колёс вращается.
Самостоятельная замена датчиков скорости
Перед заменой устройства выполняются все действия по диагностике, описанные выше. Только после этого целесообразной будет сама замена, если обнаружены какие-либо проблемы. При покупке нового устройства надо обратить внимание на качество. Отечественные или европейские модели станут оптимальным выбором, а вот от Китая лучше отказываться.
У отечественных изделий при помощи специального лака заливают все контакты, взаимодействующие с окружающей средой. Благодаря этому срок эксплуатации продлевается.
Хвостовик лучше брать не пластиковый, а металлический. Износ у пластиковых вариантов более быстрый. Особенно – для тех, кому нравятся высокие скорости, агрессивные стили езды. Использование подъёмников и специальных ям упрощает процесс замены. Место расположения датчиков скорости у конкретных машин описано в эксплуатационном руководстве.
Когда датчик найден – выключают зажигание, очищают прибор от всех загрязнений. Устройство надо выкрутить, отсоединив нужные клеммы. Не рекомендуется прикладывать слишком серьёзные усилия, даже когда с первого раза не получается. Лучше выбрать состав WD-40 для обработки места крепления, немного подождать.
Когда демонтаж завершён – переходят к установке нового прибора. Все разъёмы соединяются, подключают питание на АКБ.
В электронном блоке управления вручную проводят обнуление ошибки, когда монтаж нового датчика завершён. Иначе индикатор по неисправностям продолжит работать, только запутывая водителя ещё больше.
Заключение
Все современные автомобили оснащаются датчиками, измеряющими скорость. Задача этих устройств – не только в самом измерении, но и в передаче информации как самому водителю, так и другим блокам, связанным с управлением автомобилем.
Обороты холостого хода легко контролировать на основе информации, полученной от устройства. То же самое касается количества подаваемого воздуха, других параметров, оказывающих прямое влияние на двигатель и его работу.
Частота передаваемых сигналов увеличивается по мере увеличения скорости движения транспорта.
Датчик скорости: варианты замены ДСА
Датчики в структуре автомобилей представляют собой своеобразных шпионов, сообщающих «старшим» узлам машины и непосредственно водителю некоторую информацию о функционировании той или иной системы. Благодаря этим данным, отмеченные ранее получатели принимают конкретные решения для организации дальнейшей работы транспортного средства.
Подобные шпионы установлены в конструкции любого автомобиля и притом в немалом количестве. Одним из основных среди них, безусловно, является датчик скорости. Хотите знать о нём больше? Тогда обязательно ознакомьтесь с сегодняшней статьёй, детально описывающей то, как работает, ремонтируется и на что влияет датчик скорости современной машины.
Принципы работы и устройство датчика скорости
Принципы работы всех транспортных средств с течением времени всерьёз улучшались. Так, механические определители скорости, основанные на анализе вращения специальных тросов, канули в лету, а на смену им пришли цифровые датчики скорости.
Как работает обычный представитель подобных устройств? Крайне просто, по эффекту Холла, то есть посредством анализа электрических импульсов, поступающих от вращающегося колеса.
Если быть точнее, то типовой датчик скорости автомобиля (в сокращении – ДСА) представляет собой небольшой элемент привода спидометра и располагается, как правило, в области КПП двигателя.
Сегодня принято выделять три вида датчиков:
- язычковые;
- индуктивные;
- основанные на эффекте Холла (современные электронные датчики скорости).
«Холловские» идентификаторы являются наиболее используемыми в современном автомобилестроении и применяются в конструкции большинства машин.
Подобный датчик измерения скорости движения машины работает на основе явления Холла, которое предполагает определение некоторых физических показателей (в нашем случае именно скорости движения) за счёт анализа частоты электромагнитных импульсов.
Рассматривая принцип работы устройства более детально, стоит выделить следующие основные этапы его функционирования:
- Импульсный датчик скорости монтируется в привод спидометра, который отслеживает частоту вращения одного из колёс, и вместе с ним формирует единую электроцепь;
- Определитель скорости сделан так, что в процессе своего функционирования на 1 километр продвижения автомобиля передаёт специальному контроллеру 6004 электронных импульсов. Частота передачи импульсов пропорционально увеличивается с увеличением скорости движения машины;
- Анализируя данное изменение, раннее отмеченный контроллер электронным «мозгом» высчитывает точную скорость движения автомобиля в данный момент времени и передаёт полученные показатели на управляющие блоки некоторых узлов транспортного средства (инжектор, карбюратор, ГБО и т.п.), а также – водителю через спидометр. Отметим, что сопротивления датчик практически не имеет, поэтому его физическая конструкция ни капли не влияет на получаемую в итоге скорость.
В целом, разобраться с современными датчиками, измеряющими скорость движения машины, очень просто. По сути, работают подобные устройства по принципу датчиков Холла, которые уже были детально рассмотрены в одной из статей на нашем ресурсе.
На что влияет датчик скорости движения
Теперь, когда устройство и принципы работы скоростных определителей детально освещены, не лишним будет ответить на часто задаваемый вопрос, а именно – «На что влияет датчик скорости?». Для ответа на него, в первую очередь, стоит рассмотреть основное предназначения данного устройства. На сегодняшний день предназначений у него несколько, а точнее 2 основных:
- Первое – это, несомненно, информирование водителя о скорости движения транспортного средства, чтобы тот мог полностью соблюдать ПДД. Тут, пожалуй, объяснений не требуется;
- Второе – также информирование, но уже не водителя, а других узлов машины о текущей скорости движения автомобиля. Наиболее важна эта информация для топливнораспределительных узлов машины: инжектора, карбюратора или редуктора ГБО. Именно основываясь на показателях датчика скорости, электроника этих деталей организует работу мотора на холостом ходу или при его движении по инерции. Из этого можно сделать вполне логичный вывод – от исправности скоростного идентификатора зависит правильность работы двигателя. То есть, при перерасходе топлива вполне можно грешить и на неисправности датчика скорости. Такая вот странная причина известной многим проблемы, а ведь при её появлении многие автомобилисты начинают проверять инжекторы, карбюраторы или другие топливные узлы, совершенно забывая о рассматриваемом сегодня устройстве.
Отвечая на вопрос по поводу того, на что влияет датчик скорости, можно дать два совершенно точных ответа:
- На безопасность дорожного движения;
- На правильность и стабильность работы автомобиля.
Зная об этом, наверное, каждый водитель перестанет пренебрежительно относиться к ситуациям, когда датчик скорости неисправен, и будет стараться вовремя принимать соответствующие меры.
Скоростной идентификатор в конструкции автомобиля
Ремонт любого рода или замена датчика скорости – процедура несложная, но требующая чёткого понимания его устройства в конструкции автомобиля. Не зная подобную информацию, ответить на вопросы по типу:
- Как проверить датчик скорости на правильность функционирования?
- Где находится датчик скорости?
- Как снять датчик скорости?
- Какова схема подключения датчика скорости?
- Как заменить датчик скорости?
и многие другие будет невозможно.
Для начала повторимся, что расположение датчика скорости практически на всех автомобилях предполагает его вмонтирование в привод спидометра (нередко называемый приводом датчика).
Зачастую чтобы найти скоростной идентификатор достаточно найти провод, идущий от одного из передних колёс, и проследовать до места его следующего подключения. Устройство, к которому он подошёл, и есть датчик скорости, который нередко располагается на КПП.

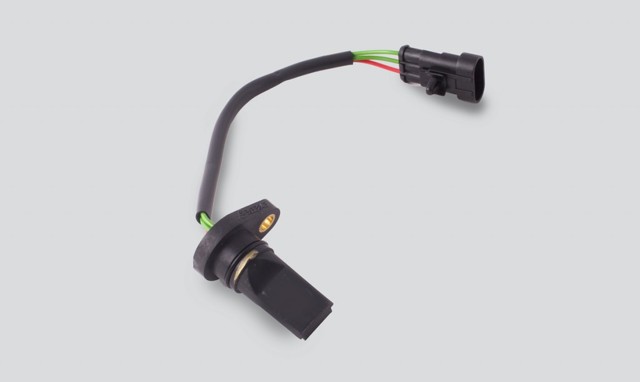

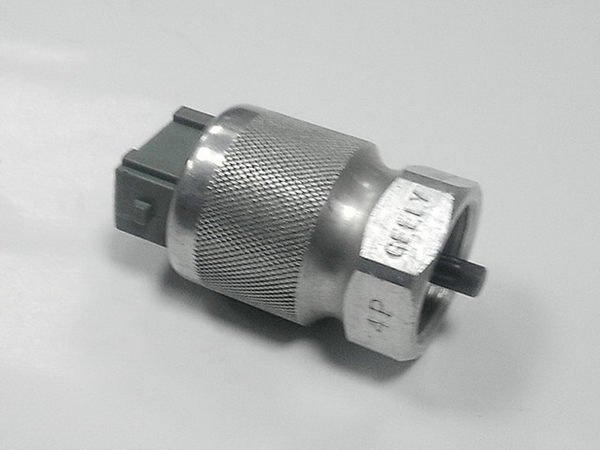

Выглядит деталь практически всегда аналогично представленным ниже изображениям:
- Ответив на вопрос о том, где расположен идентификатор, можно уже задуматься и о том, что представляет собой распиновка датчика скорости. Типовой вариант предполагает использование проводов, идущих на:
- сам датчик от привода спидометра;
- непосредственно на спидометр;
- главное реле;
- «землю»;
- контроллер;
- в некоторых случаях – иные узлы машины.
Нередко схема контактов датчика скорости соответствует следующей картинке:
Как видите, в плане расположения и подсоединения устройства особых сложностей не имеется. Более детально о том, как проводится проверка и снятие датчика скорости, читайте ниже.
Ремонт детали: симптомы неисправности и процедура замены
Менять датчик скорости движения требуется довольно-таки редко, что связано с высокой надёжностью данного устройства, которая достигается посредством его простоты.
Несмотря на это, то, на что влияет датчик скорости, требует должного отношения к этому узлу, поэтому появление некоторых признаков требует проведения диагностики идентификатора.
Зачастую в перечень симптомов неисправности датчика входит:
- некорректное отображение данных на спидометре или его полная дисфункция;
- самопроизвольное глушение или отказ работы двигателя на холостом ходу;
- некоторые проблемы в работе мотора при движении машины по инерции;
- увеличение расхода топлива;
- присутствие ошибки на приборной панели или бортовом компьютере о неправильной работе ДСА.
Однако даже отмеченные признаки – не явный показатель неисправности узла. При их появлении менять устройство сразу же не стоит, важна качественная проверка датчика скорости на правильность функционирования. Проверяется он не сложно, а именно посредством организации следующих операций:
- Поддамкрачиваем колесо, к которому присоединяется привод спидометра;
- Находим сам датчик и подключаем к его контактам мультиметр;
- Вращаем колесо.
Напряжение на вольтметре есть – работа устройства в норме, отсутствует – требуется замена.
Замена датчика скорости проводится также очень просто. Порядок процедуры таков:
- Диагностируем неисправность идентификатора описанным выше способом;
- Снимаем старый датчик;
- Меняем его на новый. Ремонт окончен.
Примечание! При работе с датчиком скорости немаловажно отключать зажигание, так как при наличии напряжения в цепи и подключении вольтметра может случиться замыкание узла, что точно выведет его из строя.
Пожалуй, на этом по датчику скорости современных машин можно заканчивать. Надеемся, представленный выше материал был для вас полезен и дал ответы на интересующие вас вопросы. Удачи на дорогах!
Если у вас возникли вопросы — оставляйте их в х под статьей. Мы или наши посетители с радостью ответим на них Не забудьте поделиться этой страницей с друзьямиИ подписаться на нашу группу
Устройство и принцип работы датчика скорости
Современные транспортные средства уже давно не измеряют скорость устаревшим механическим методом – через вращающийся тросик. Сейчас используются специальные устройства, работа которых основывается на эффекте Холла.
Датчик работает в паре с контроллером, принимающим от него электромагнитные импульсы, и мгновенно вычисляющим текущую скорость передвижения транспортного средства.
Процесс вычисления происходит по такой схеме: каждый пройденный километр пути датчик посылает контроллеру строго определенное число электромагнитных импульсов – 6004.
Чем выше текущая скорость авто, тем с большей интенсивностью передаются импульсы на контроллер, что позволяет последнему точно определять с какой скоростью ТС движется в настоящий момент. Кроме определения скорости, этот датчик выполняет еще одну немаловажную функцию.
Когда транспортное средство «катится» накатом, и его скорость не превышает, импульсный датчик скорости не блокирует поступление топлива, способствуя его экономии.
Принцип работы датчика скорости достаточно прост, но, если возникают неисправности, это неизбежно сказывается на работе двигателя в целом.
Как влияет датчик скорости на работу двигателя
Исправный датчик скорости передает сигнал в контроллер, который в свою очередь отправляет данные о текущей скорости в электронный блок управления двигателем.
На основании этих данных осуществляется расчет подачи топлива и, если водитель убирает ногу с педали газа, подача топлива резко уменьшается, что позволяет двигателю расходовать его достаточно рационально.
Возникающие неисправности с датчиком приводят к тому, что блок управления не получает необходимой информации.
При этом, ЭБУ устанавливает текущие обороты на значение 1500/мин и деактивирует режим отсечки подачи топлива. Все это приводит к существенному перерасходу топлива, а также к неравномерной работе самого двигателя, который работает с рывками.
Для справки – работающий режим отсечки подачи топлива помогает экономить до 2-х литров горючего при движении в городской черте. Кроме этого, датчик скорости влияет на корректное переключение передач автоматической коробкой.
Если он неисправен, не будет работать круиз-контроль, а на некоторых моделях авто будут отмечаться и перебои в работе электроусилителя руля.
Совет! Если внезапно начались подергивания стрелки спидометра или тахометра, важно сразу же проверить состояние тросика, поскольку промедление может привести к необходимости замены самого устройства.
К наиболее распространенным проблемам с этим устройством, можно отнести обрыв электрической цепи, поэтому самостоятельную диагностику оптимально начинать с контроля электрических контактов и самих проводов. Они прозваниваются тестером и проверяются визуально. Часто можно наблюдать их облом сразу после пластикового разъема, а также в области выпускного коллектора.
Все контакты необходимо разъединить и проверить. Как правило, влага и соль способствуют быстрому окислению контактов, что приводит к прерыванию электрической цепи. При обнаружении такой ситуации контакты зачищаются и смазываются смазкой.
Обязательно следует проверить трос спидометра – при длительной эксплуатации на нем появляются разрывы, препятствующие нормальной работе датчика. Чтобы избежать проблем с тросиком, его необходимо периодически смазывать моторным маслом.
Чтобы самостоятельно заподозрить о неисправности датчика скорости, следует обратить внимание на следующие признаки:
- отказ или некорректная работа спидометра;
- отсутствие стабильности работы двигателя на холостом ходу;
- внезапно увеличившийся расход топлива;
- двигатель резко теряет мощность.
Часто о проблемах с датчиком может свидетельствовать самостоятельная остановка двигателя, работающего в режиме холостого хода при движении накатом, либо при нажатии педали сцепления для переключения передачи. Как правило, при обнаружении вышеперечисленных проблем требуется замена прибора.
Самостоятельное тестирование
Перед тем как проверить датчик скорости, следует выяснить поступает ли на контакты электрическое напряжение.
Следует понимать, что поскольку функционирование датчика основывается на эффекте Холла, контакт, предназначенный для передачи импульсов, проверяется лишь при кручении, а в его отсутствии – напряжение на прибор подаваться не будет.
Его нормальные значения при проверке мультиметром могут колебаться в пределах значений от 0,5 до 10 В. Способов самостоятельного тестирования датчика скорости три.
- При таком способе диагностики потребуется предварительный демонтаж устройства. При помощи цифрового мультиметра следует отыскать среди контактов тот, через который ведется передача импульсов. Плюсовой щуп мультиметра замыкается на него, а минусовой – на корпус авто. После этого ось самого датчика необходимо начать вращать с малой скоростью – мультиметр покажет небольшое напряжение, которое должно возрастать параллельно с увеличением скорости вращения оси.
Внимание! Демонтаж датчика следует проводить только при выключенном зажигании, в противном случае в момент разъединения контактов устройство может просто перегореть.
- Второй способ позволит обойтись без снятия устройства. Потребуется домкрат, посредством которого приподнимается одно из ведущих колес автомобиля. Щупы мультиметра замыкаются с контактами датчика скорости, и начинается ручное вращение колеса – в этот момент мультиметр должен показать появившееся на контактах напряжение, растущее по мере увеличения скорости вращения. Если этого не происходит – датчик неисправен и подлежит замене.
- В том случае, если мультиметр отсутствует, а проверку провести необходимо, можно воспользоваться контрольной лампочки на 12 В. Порядок действий при такой проверке идентичен 2-му способу, но вместо мультиметра, к контактам датчика скорости присоединяются контакты контрольной лампочки. Если датчик исправен, лампочка загорится при вращении колеса.
При использовании второго и третьего способа имеет смысл проверить и привод устройства. Он отыскивается на ощупь, и при вращении колеса оценивается стабильность вращения привода.
Как самостоятельно заменить датчик скорости
Прежде чем начинать процедуру замены датчика скорости, следует выполнить вышеуказанные мероприятия по его диагностике, и лишь после этого целесообразно осуществлять замену.
При этом, следует обратить внимание на качество вновь приобретаемого устройства – лучше использовать европейские или отечественные датчики, но никак не произведенные в Китае.
Помимо качества самих материалов, в отечественных приборах все контакты, на которые могут воздействовать неблагоприятные факторы окружающей среды, залиты лаком, что существенно продлевает срок эксплуатации.
Кроме того, из всех вариантов следует предпочесть вариант устройства не с пластиковым хвостовиком, а с металлическим.
Пластиковый хвостовик изнашивается гораздо быстрее, особенно, если водитель предпочитает агрессивный стиль вождения и высокую скорость. Для облегчения процесса замены, машину лучше загнать на яму или поднять подъемником.
Узнать о том, где находится датчик скорости можно в руководстве по эксплуатации конкретного автомобиля.
После его обнаружения, следует очистить его от загрязнений, предварительно выключив зажигание или отсоединив клеммы с аккумуляторной батареи, и попытаться его открутить.
Если с первого раза не получается, прилагать чрезмерные усилия не рекомендуется – лучше обработать соединение WD-40 и немного подождать.
После успешного демонтажа, устанавливается новый прибор, соединяются разъемы датчика скорости и подключается питание на АКБ. О том, как выполнить самостоятельную замену рассказано на видео:
Совет! После установки нового датчика скорости следует вручную провести обнуление ошибки в электронном блоке управления двигателя, в противном случае индикатор неисправности будет продолжать гореть, а ЭБУ – считать, что датчик неисправен.
Поскольку устройство датчика скорости не отличается особой сложностью, а процедура замены сложностью, многие автовладельцы не уделяют этому устройству какого-либо внимания, что в определенной степени способствует быстрому выходу его из строя. В особенности рискуют те водители, кто предпочитает езду на высоких скоростях, а установленный датчик имеет пластиковый хвостовик, который быстро разбивается тросиком.
Частой причиной неисправности может становиться и сам тросик.
На него постоянно оказывает негативное воздействие такие факторы, как влага и реагенты, которыми обрабатываются дороги, в результате чего он теряет первоначальную эластичность и начинает расслаиваться.
Оплетка тросика также теряет свою эластичность. Чтобы не допустить преждевременного перетирания тросика имеет смысл периодически обрабатывать его машинным маслом, которое закачивается под оплетку через шприц.
Отдельное внимание следует уделять хвостовику датчика скорости в том месте, где происходит соединение самого датчика и троса.
Если хвостовик пластиковый –то плотности крепления, поскольку если оно разбалтывается в процессе эксплуатации автомобиля, посадочное место может быть разбито.
Такая неприятность приведет к тому, что датчик перестанет работать, а ремонту его хвостовик не подлежит – придется менять все устройство.
Следует знать, что контакты датчика скорости также нуждаются в периодической очистке, поскольку на них постоянно воздействует влага и реагенты, приводя к их окислению. Помимо ухудшения проводимости электрического напряжения, это может приводит и к возникновению короткого замыкания, которое гарантированно выведет чувствительный прибор из строя.
Простые способы проверки датчика скорости
Каждое современное транспортное средство имеет датчик скорости, сокращённое его название ДС или ДСА.
Данный элемент предназначен для выполнения измерения скорости машины, а также передачи этих данных на ЭБУ.
Датчик скорости автомобиля пришел на замену механическому методу измерения.
Что такое датчик скорости
Существует два типа ДСА:
- Индукционный – отличительной особенностью является сигнал, он похож на колебания волнового импульса, смена напряжения происходит в зависимости от скорости вращения. Принцип функционирования можно сравнить с работой датчика угла поворота коленчатого вала.
- Язычковый – сигнал передаётся с помощью прямоугольных импульсов, его цикл 40-60%, переключение осуществляется при 0-5 Вольт или когда аккумуляторное напряжение достигает до 12 Вольт.
Не все автолюбители знают, где находится датчик скорости. Обычно прибор располагается на коробке передач.
Устройство и принцип работы
Задачей данного приспособления является передача сигнала в контроллер, который затем данные текущей скорости направляет в электроблок управления мотором.
Принцип работы датчика скорости заключается в вычислении временного интервала сигналов, которые были переданы за каждый километр пути. Проехав этот километраж, приспособлением передаётся 6000 импульсов.
Влияние датчика скорости на двигатель
Многие неопытные водители интересуются, на что влияет датчик скорости. Благодаря полученным данным о текущей скорости происходит расчёт топливной подачи. Так, убирая ногу с педали газа, произойдёт резкое уменьшение горючего. Это позволит мотору следить за его рациональным расходом.
Если происходит поломка такого элемента, блок управления перестаёт получать нужную информацию. А это в свою очередь приводит к перерасходу топлива, а также будет наблюдаться неравномерное функционирование самого мотора, работающего с рывками.
Это произойдёт по той причине, что электроблок управления в данном случае вынужден установить текущие обороты на отметке в 1500 об/мин и деактивировать режим отсечки топливной подачи.
Естественная работа данного режима может положительно повлиять на расход топлива, а именно сэкономить до 2 литров, если автомобиль ездит в городских условиях.
Немаловажную роль датчик оказывает и на корректное переключение автоматической коробки передач. При его отказе прекращает свою работу круиз-контроль, а в некоторых транспортных средствах происходит нарушение в функционировании рулевого электроусилителя.
Важно! При внезапном появлении подергиваний стрелки спидометра, тахометра, водителю необходимо незамедлительно провести проверку состояния тросика, иначе его потребуется менять.
Причины поломок датчика
Часты случаи поломки ДСА. Машины осмотрев, автолюбители могут понять, что поломка произошла по одной из следующих причин:
- Обрыв цепи.
- Сбой электрооборудования. Особое внимание здесь нужно обратить на конец пластикового разъема, а также места около выпускного коллектора. Это самые уязвимые места.
Признаки неисправности
Признаки неисправности датчика скорости, водитель может увидеть без посторонней помощи, они могут быть следующие:
- Некорректное функционирование спидометра, даже полный его отказ.
- На холостом ходу проявляется нестабильность мотора.
- Увеличение расхода горючего.
- Резкая потеря мощности мотора.
- Самостоятельная остановка двигателя, когда выполняется движение накатом на холостом ходу, или если нажать на педаль сцепления, чтобы переключить передачу.
Когда датчик неисправлен, симптомы эти чаще всего указывают на необходимость замены прибора.
Проверка работоспособности
Перед тем, как проверить датчик скорости специалисты настоятельно советуют узнать о поступлении в контакты напряжения. Так как работа прибора основана на эффекте Холла, контакт, который передаёт импульсы, может проверяться только во время кручения, когда отсутствует напряжение. Проверяя его значение мультиметром, оно должно составить 0,5-10 В.
Водитель самостоятельно может протестировать датчик, прибегая к определённым методам, которых всего три:
- Прибор предварительно демонтируется в условиях выключенного зажигания, иначе существует большая вероятность порчи контакта. Далее используется цифровой мультиметр, позволяющий определить контакт, через который осуществляется импульсная передача. Плюсовой щуп замыкают на ДСА, а минусовой присоединяют к корпусу транспортного средства. Затем ось ДСА слегка начинают вращать, при этом на мультиметре будет указываться небольшое напряжение, возрастающее параллельно со скоростью вращения.
- Данный метод не предусматривает снятие ДС, но необходимо иметь под рукой домкрат, с помощью которого будет поднято одно ведущее колесо машины. После чего щупы мультиметра следует замыкать с контактами датчика и начать вращение колеса рукой. На устройстве должна появиться информация о напряжении в контактах. При отсутствии показаний, принято считать о неисправности датчика.
- Этот способ используют при отсутствии мультиметра. Вместо него берут контрольную лампу 12 В, сама процедура проверки идентична второму методу. Исправность датчика показывает загоревшаяся лампочка, что происходит во время вращения колеса.
Прибегая к последним двум методам, водителю стоит осуществить проверку также привода прибора. Его необходимо найти на ощупь, и выполняя вращение колеса оценить стабильность его вращения.
В каких случаях требуется замена
Осуществив диагностику и убедившись в непригодности прибора, следует приступить к его замене. Для этого изначально выбирают новый ДСА. Важно во время приобретения обратить внимание на его качество.
Эксперты советуют отдать предпочтение европейским или отечественным изделиям. Что касается китайских компаний, по их мнению, им лучше не доверять в этом вопросе.
Отечественные приборы изготовлены из высококачественных материалов, также на всех контактах имеется лак, продлевающий срок эксплуатации всему прибору. Это осуществляется за счёт сведения к минимуму неблагоприятного воздействия окружающей среды на контакты.
Помимо этого, важно, чтобы хвостовики были металлические, а не пластиковые, которые быстро изнашиваются, особенно при агрессивном типе езды и высоком скоростном режиме.
Облегчит процесс замены установка транспортного средства на яму или подъем с помощью специального оборудования. Определить месторасположение скоростного датчика можно благодаря обращению к руководству по эксплуатации опредёленного автомобиля. Далее следует прибегнуть к таким действиям:
- Когда прибор обнаружен, его очищают от загрязнения, перед этим выключается зажигание или отсоединяются клеммы с аккумулятора.
- Датчик откручивается. Не стоит сильно давить на него, поэтому если сразу не получилось снять, лучше выполнить обработку соединения WD-40 и подождать.
- Успешно демонтировав датчик, нужно установить новый, соединить его разъемы и подключить питание на аккумуляторе.
Чтобы предотвратить поломку прибора, эксперты рекомендуют воспользоваться следующими советами:
- Периодически следует обрабатывать тросик с помощью машинного масла, закачиваемого под оплетку шприцом.
- Пластиковый хвостовик нужно плотно крепить, дабы избежать разбалтывания во время езды.
- Иногда осуществлять очистку контактов прибора.
Своевременные мероприятия помогут предотвратить поломку ДСА, что приводит к необходимости его замены. Удачи и отличной скорости на дороге!
Где находится и как проверить датчик скорости (тестер и прочие средства проверки работоспособности)
Любой современный автомобиль отличается от своих более старых предшественников наличием большого количества разнообразных датчиков. Эти приборы призваны контролировать все основные агрегаты и системы транспортного средства. Одним из таковых является датчик скорости. Иногда возникает необходимость проверить устройство. Как это сделать своими руками?
Его функция состоит в контроле интенсивности движения колёс.
Эти данные поступают в бортовой компьютер авто и анализируются, после чего устройство само определяет скорость движения транспортного средства.
Данные, которые водитель видит на спидометре — это результат работы датчика скорости (далее ДС). Логично, что местом его расположения будет коробка переключения передач, точнее, привод спидометра.
Здесь находится датчик скорости (на примере Форд Фокус)
Каковы симптомы неисправности
- Обороты на холостом ходу некорректные, «плавающие»;
- Ошибочные данные спидометра;
- Увеличение расхода бензина;
- Снижение мощности мотора;
- Отсутствие (до 0) или перемежающийся сигнал работы ДС на бортовом компьютере.
Каким образом можно проверить работоспособность
Основной причиной неисправности датчика движения является нарушение целостности проводов или контактов в общей цепи. Чтобы проверить корректность его работы, необходимо провести несколько манипуляций.
Предположим, вы являетесь владельцем автомобиля Лада Калина. В отечественных машинах, произведённых концерном АвтоВАЗ, предусмотрен датчик скорости, который работает по принципу Холла. Он имеет несколько видов контактов: передающий напряжение, отвечающий за передачу импульсного сигнала и контакт, контролирующий заземление.
Чтобы осуществить проверку, нужно выбрать наиболее подходящий вам способ. Это зависит от наличия инструмента.
Методы диагностики
Для первого метода диагностики нужен мультиметр
Использование вольтметра или другого тестера
Последовательность действий должна быть следующей:
- Снятие датчика скорости;
Проверить датчик можно и не снимая, однако точность такой диагностики несколько меньше
- Определение типа каждого контакта (для этого и понадобится вольтметр);
- Подключение вольтметра к контакту, отвечающему за передачу импульсов;
- Подключение второй клеммы вольтметра к массе;
- Измерение напряжения сети. Чем быстрее вращается ДС, тем большим будет значение на вольтметре. Если же нарастания показателей не видно, это говорит о неисправности датчика.
Важно! Данный способ предусматривает и возможность снятия показаний напряжения без съёма устройства. Для этого нужно поддомкратить автомобиль и подключить к импульсным контактам вольтметр. Вращающееся колесо даст необходимые показания, в зависимости от которых и будет понятно, что происходит с датчиком скорости.
Проверка с использованием специальной контрольной лампы
Для того, чтобы проверить работоспособность ДС данным способом, необходимо иметь в своём арсенале домкрат и обычную контрольную лампу.
Что нужно сделать?
- Отсоединить импульсные клеммы датчика скорости;
- Завести машину;
- Определить положительный и отрицательный полюсы;
- Приподнять автомобиль с помощью домкрата;
- Подключить одну сторону провода с лампочкой к плюсовой клемме аккумуляторной батареи;
- Подключить вторую сторону провода к сигнальной клемме;
- Покрутить колесо.
Если питание подаётся на лампочку и она загорается, значит, с датчиком скорости всё нормально.
Стоит отметить, что на современных автомобилях стоят электронные датчики скорости, поэтому принцип проверки таковых на машинах иностранного производства и отечественных мало чем отличается.
Контроль привода
Чтобы исследовать состояние привода, нужно приподнять транспортное средство таким образом, чтоб одно колесо находилось в подвешенном состоянии. После этого нащупываем привод датчика пальцами, вращая колесо ногой или с помощью напарника, оцениваем стабильность работы этого элемента. Причиной возникновения неровностей и перебоев в работе, скорее всего, будут неисправные зубья шестерней.
Отремонтировать или заменить на новый?
Разумеется, оптимальным вариантом станет замена, ведь даже отремонтированный датчик скорости рано или поздно может выйти из строя.
Однако стоимость этой запчасти далеко не низкая, посему многие автовладельцы берутся за её ремонт. В большинстве случаев причиной неисправности являются загрязнённые или отломанные контакты.
Эта проблема решается обычной запайкой либо склеиванием с помощью герметика.
Видео о ремонте
О том, как можно отремонтировать ДС, вы узнаете из этого видео:
Провести диагностику датчика скорости, а также отремонтировать или заменить его могут многие автолюбители. Для этого существует не один способ. Однако важно помнить об осторожности во время проведения исследований. Своевременная диагностика и техобслуживание — гарантия долговременной службы вашего автомобиля.
- Аня Маданова
- Распечатать
