Датчик сухого хода – одно из самых важных устройств для определения срока службы помповой станции и приспособления выкачивания воды. Сухая работа изнашивает запчасти помпы, и она очень быстро подвергается поломке. Если Вы хотите, чтобы Ваши приборы накачивания воды прослужили долго, обязательно установите это устройство.

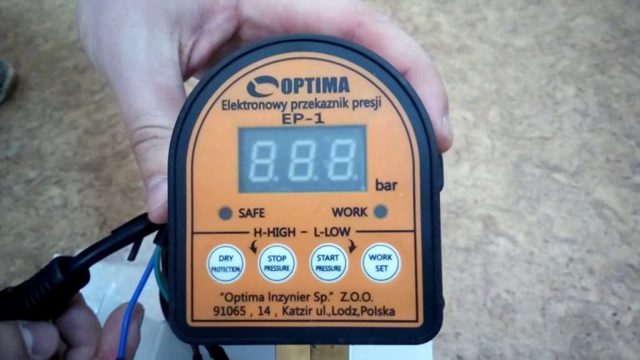

Пример электронного реле давления с защитой функционирования всухуюИсточник https://i.ytimg.com
Сухой ход насоса – функционирование приспособления накачивания воды без нее. Существует риск быстрой поломки аппарата. Во избежание этого и существует датчик сухого хода. Прибор имеет определенную кнопку, контакты, пружины, выполняющие функции контроллеров натиска. Если пропадает вода – реле отключает насос, чем спасает его от перегрева и поломки.

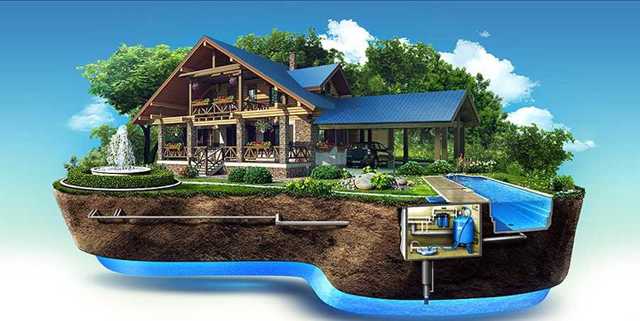

Месторасположение оборудования для водоснабженияИсточник https://i.ytimg.com
Есть 3 типа приборов, которые отключают технику при отсутствии воды:
- Датчик сухого хода для насоса.
- Реле, отвечающее за контроль водяного потока.
- Аппарат, измеряющий количество воды.
Более полная информация о первом типе устройств. Все датчики сухого хода имеют мембрану, находящуюся внутри корпуса, 2 размыкающихся контакта, которые контролируют включение и выключение агрегата при перемене давления в системе и регулирующая пружина, которой можно задать определённые нормы срабатывания защитных функций.
Реле функционирует за счёт деформации мембраны. Когда натиск в системе нормальный и оптимальный поток воды, то мембрана выгибается, а контакты замыкаются, и вода дальше следует по водопроводу.
В случае, если воды в системе недостаточно или же она вовсе отсутствует, то мембрана выпрямляется, контакты размыкаются, отсутствует электричество и помпа мгновенно перестаёт работать.
Запуск работы происходит вручную и только тогда, когда в источник попадает необходимый уровень воды.

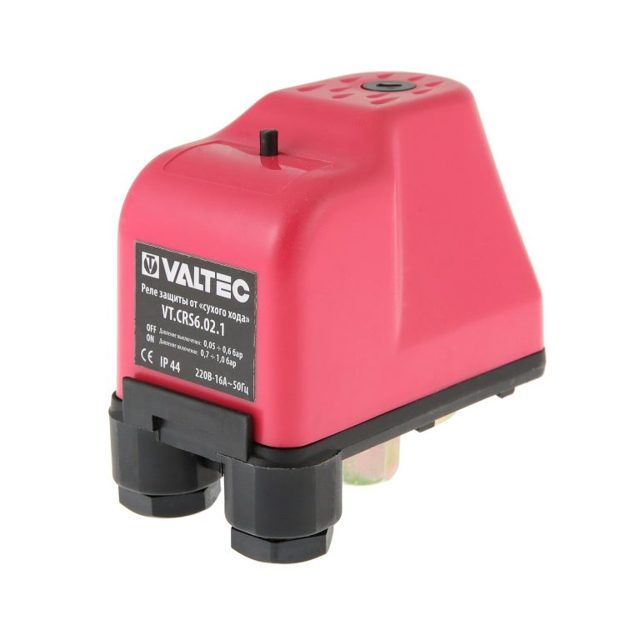

Защитный приборИсточник https://images.obi.ru
Уменьшение давления также реально, когда в фильтр на датчике попадает мусор из водопроводной системы, что препятствует дальнейшей работе или в случае, если уровень жидкости оказывается значительно ниже, чем всасывающий патрубок насоса. Также важно то, что рабочее давление необходимо установить от 0,1 до 0,6 атмосфер.

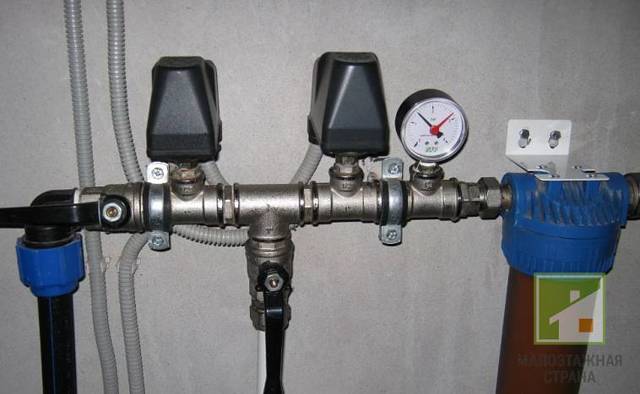

Устройство реле сухого ходаИсточник https://m-strana.ru
Реле защиты от сухого хода насоса может быть встроен в корпус насосной системы. А если дорогостоящий агрегат с таким прибором вам не по карману? Поговорим о выборе подобного датчика.
Такой прибор следует подбирать исходя из технических возможностей и характеристик насосной станции, для которой он будет встроен, но также не следует исключать из внимания и свойства источника воды.
Придумано множество видов приборов защиты от сухого хода насоса, которые встраиваются в определённом месте водопроводной системы, а также другие модели с учётом насосных систем с различной производительностью и разной глубиной их установки.
Так же, при выборе реле сухого хода стоит помнить и о особенностях работы самого датчика. Отключение системы срабатывает, когда уровень воды низкий, неправильные данные натиска, либо же при минимальном водяном давлении в трубопроводе.
Важно! Покупая агрегат, защищающий от сухого хода насосную систему следует помнить о натиске, за счет которого функционирует помпа. Границы допустимого давления и на аппарате, и на датчике должны совпадать. Благодаря этому можно избежать лишних сбоев функционирования системы, а также проблем с ложным срабатыванием датчика и отключением оборудования.
Защитные приборыИсточник https://geyser.com.ua
Работа насосной системы «всухую» реальна в определенных моментах:
- количество воды в скважине маленькое, и при этом её уровень опускается ниже глубины, на которой установлен гидроаппарат;
- если подключиться к городской (сельской) системе водоснабжения;
- при накачивании воды из ёмкостей насос своевременно не отключен.
Также такая ситуация может возникнуть, если помпа включена, уровень воды в источнике небольшой, или ее вообще нет, но при этом немного осталось в гидроаккумуляторе.

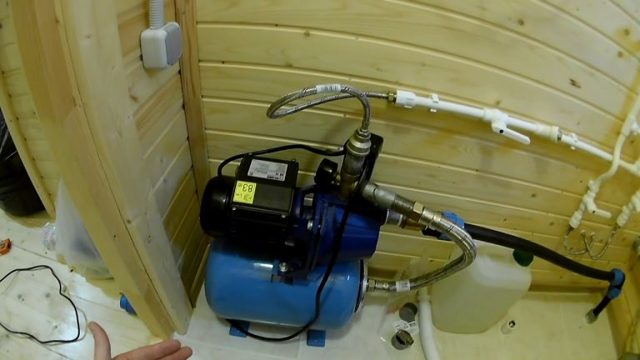

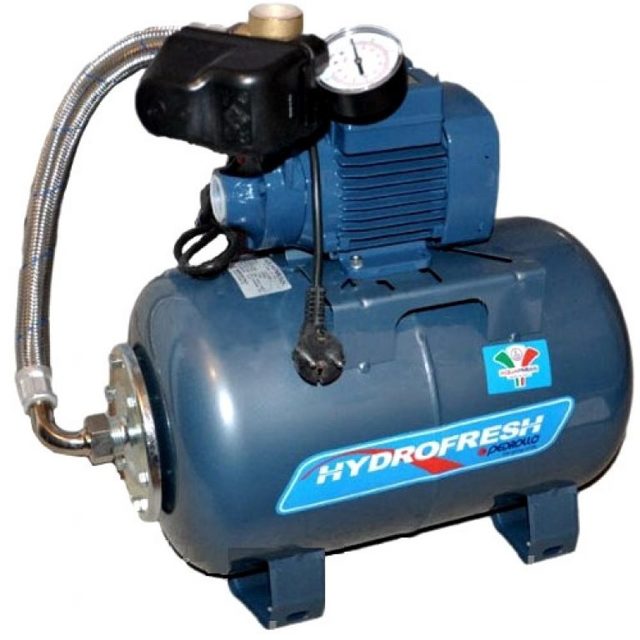

Насосная станцияИсточник https://teplo-energy.in.ua
Датчик сухого хода необходим для того, чтобы обеспечить более долгий срок службы гидроприборов. Приспособление сухого хода для насоса может за год не сработать ни разу, а может остановить работу помпы уже на следующий день.
У всех разные условия использования насосов, иногда даже живя на одной улице.
Есть достаточно причин, почему вода в системе может пропасть, начиная от банальной установки помпы в скважине выше достаточного уровня, и заканчивая непредвиденным отсутствием воды, что встречается чаще летом, но все же не минует никого.

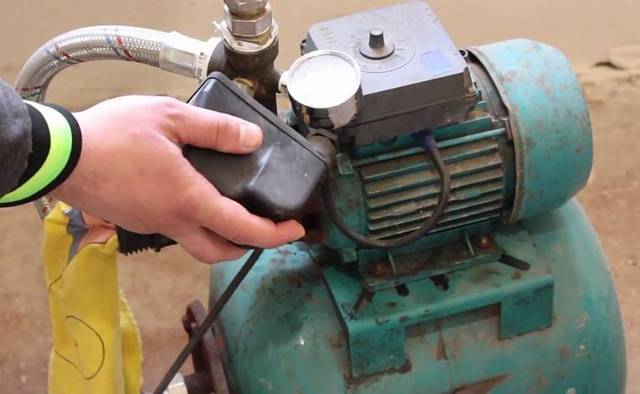

Пример неработающей насосной станцииИсточник https://m-strana.ru
Подобное приспособление относят к агрегатам электромеханического или электронного типа, проверяющее натиск в системе водоснабжения. При маленьком напоре, реле автоматически заглушает агрегат, защищая его от сухой работы, что предотвращает поломку станции.
Есть модели механизмов, выполненных по влагозащитным технологиям, встраиваемых в скважине, вкупе с самим насосом. Но несмотря на это чаще всего данное устройство ставится на суше. Реле, защищающие помпы от сухого хода, продуктивнее в механизмах, не имеющих гидроаккумуляторов.
Если такой прибор встроить в систему с гидробаком, то первый может не спасти насосную станцию от работы без воды. При этом подключать датчик необходимо таким алгоритмом:
- аппарат защиты от сухой работы располагается перед прибором, регулирующим давление воды;
- устанавливается обратный вентиль, удерживающий воду.
Ролик расскажет, как спасти насос:
Приспособления делятся на два вида:
Лепестковые состоят из пластины, устроенной в водопроводе. Отличаются простым устройством.
Лепестковый приборИсточник https://solar-dom.com
Турбинные приборы имеют более сложный состав. В его основе находиться турбина, а в её роторе находится электрический магнит.
Такой датчик функционирует подобным образом: турбина вращается под воздействием потока воды, далее в роторе устройства появляется электромагнитное поле, которое преобразовывается в электромагнитные импульсы и считывается определённым датчиком.
При таком типе прибора включение или выключение насосного оборудования, которое эксплуатирует систему зависит от количества импульсов, которое присылает турбина в определённую единицу времени.
Турбинный аппаратИсточник https://met-all.org
Кроме электромеханических есть ещё электронный тип датчика сухого хода для насоса. Такие аппараты отличаются сложностью и широким функционалом. Отличаются высокой стоимостью. Выполняют функцию контроллеров натиска. Помпа получает возможность автоматического прерывания работы.

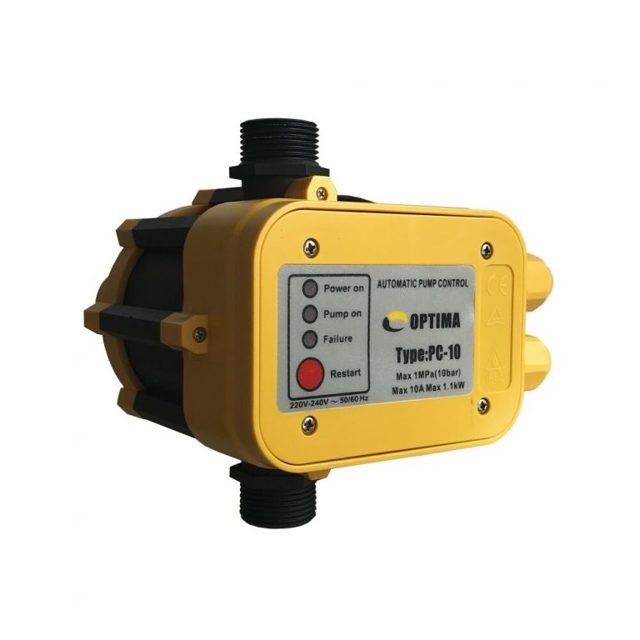

Электронный прибор натиска воды для механизмов накачки водыИсточник https://met-all.org
В механизме снабжения водой напор небольшой, то для его обслуживания допустимо применить исключительно электронное реле.
Но, когда система рассчитана на большой поток, то необходим гидроаккумулятор, а также отдельный датчик для контроля водяного давления в системе, поскольку электронный прибор нельзя регулировать по предельному натиску для отключения насосной системы.
Если использовать при большом потоке только электронный датчик, то при возникновении давления сверх нормы насос отключится не сможет.
Гидробак – очень важная вещь в системе поставки водыИсточник https://www.myvin.com.ua
Процесс встраивания аппарата защиты от работы «на сухую» подразумевает:
- Выбрать место, где будет установлен датчик.
- Установить тройник-фитинг на месте, где планируется происходить монтаж.
- Слить воду из трубопровода. Придумать уплотнение для резьбы.
- Выполнить разрыв шнура, питающего помпу. В этот участок установить защитное реле.
Помните! Если вы устанавливаете прибор для защиты от функционирования всухую, то обязательно вместе с ним нужно также установить датчик, исчисляющий данные натиска. Но это если поток жидкости минимальный. Если же это не так, то действует отдельная схема подключения.
Посмотрите тематический ролик:
Обнаружили, что в скважине упал водяной уровень — необходимо действовать особым образом, т.к. поскольку нет места, поплавковый коммутатор установить нельзя, а другие способы, кроме как применить электронный регулятор уровня воды, тоже не применишь. Суть его состоит в защищающей функции гидроаппарата от работы всухую, а также контроле заполнения резервуара водой.
Но есть один нюанс. Сила помпы при подключении электронного регулятора уровня жидкости должна быть не более 550 Вт. В случае, когда мощность помпы больше, чем 550 Вт, то лучше применить реле или магнитный пускатель.
Пример электронного регулятора уровня водыИсточник https://sovko.tomsk.ru
Приобретайте в специализированных магазинах. Обязательно учитывайте все характеристики. Обращайте внимание на принципы работы, способы установки, возможность контролировать уровень жидкости. При наличии гидробака, работоспособность приспособления защиты увеличится в разы, это также стоит учесть. При приобретении той или иной модели, учитывайте достоинства и недостатки.
Совет! Обязательно изучите, какие проблемы могут возникнуть без прибора, и какие с ним, чтоб не переплачивать дважды. Если сомневаетесь – посоветуйтесь со специалистами.
Тщательно выбирайте релеИсточник https://vyborok.com
Прибор, защищающий от сухого хода нужен для продления службы насосной станции. Без него срок службы гораздо уменьшится, а материалы быстрее износятся. Работа «на сухую» вредна для гидроприборов, накачивающих воду, поэтому рекомендуется устанавливать данный прибор.
Как вы думаете, стоит ли встраивать датчик сухого хода для насоса?
Автор статьи
Панкратова Милана
29.01.2021
Как защитить насос от сухого хода
Система водоснабжения частного дома невозможна без насоса. Но его надо каким-то образом включать и выключать, следить за тем, чтобы он не работал при отсутствии воды. За включение-отключение насоса отвечает реле давления воды, а следить за наличием воды должна защита от сухого хода насоса. Как реализовать эту защиту в разных ситуация и рассмотртим дальше.
Что такое сухой ход насоса
Откуда бы не качал насос воду, временами создается ситуация, что вода закончилась — при небольшом дебите колодца или скважины воду можно просто всю выкачать.
В случае если вода качается из централизованного водопровода, ее подачу могут просто прекратить. Работа насоса при отсутствии воды и называется сухим ходом.
Иногда используется термин «холостой ход», хоть это и не совсем правильно.
Чтобы водоснабжение дома работало нормально, нужен не только насос, но и система защиты от сухого жода, автоматика включения-выключения
Что плохого в сухом ходе, кроме того, что электричество тратиться впустую? Если при отсутствии воды насос будет работать, он перегреется и сгорит — перекачиваемая вода используется для его охлаждения. Нет воды — нет охлаждения.
Двигатель перегреется и сгорит. Потому, защита от сухого хода насоса — одна из составляющих автоматики, которую придется докупать. Есть, правда, модели со встроенной защитой, но они стоят дорого. Дешевле докупить автоматику.
Как можно защитить насос от сухого хода
Есть несколько разных устройств, которые отключат насос при отсутствии воды:
- реле защиты от сухого хода;
- устройства контроля потока воды;
- датчики уровня воды (поплавковый выключатель и реле контроля урвня).
Все эти устройства предназначена для одного — отключить насос при отсутствии воды. Только работают они по-разному, имеют разную область применения. Дальше разберемся в особенностях их работы и том, когда они наиболее эффективны.
Реле защиты от сухого хода
Несложное электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, помпа перестает работать.
Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.

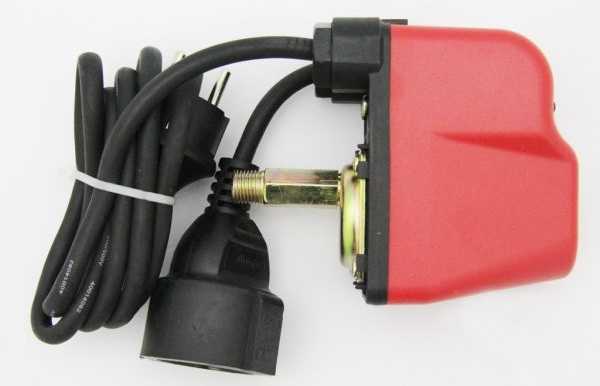

Так выглядит защита от сухого хода насоса
Когда оно эффективно
Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это — состояние сухого хода и насос надо отключать, что и происходит.

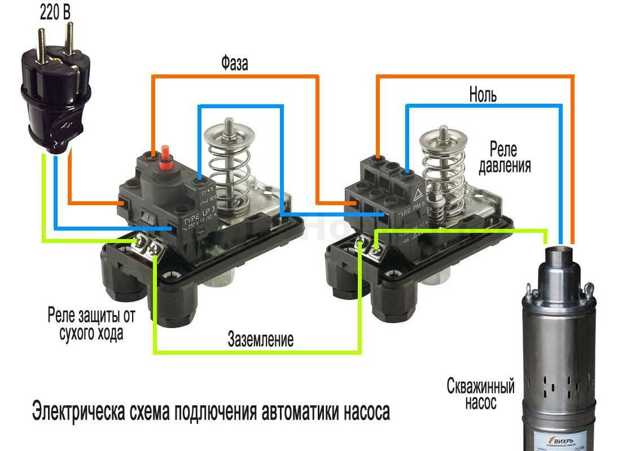

Схема электрического подключения реле сухого хода в системе с гидроаккумулятором
Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.
Когда оно не гарантирует отключение при отсутствии воды
В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором.
При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема.
Но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.
Боле подробная схема подключения реле давления в схеме подачи воды с глубинным насосом
Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает. Ведь давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать.
Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме.
Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.
Устройства контроля протока воды
В любой ситуации, которая приводит к сухому ходу насоса, поток воды недостаточен или отсутствует совсем. Есть устройства, которые отслеживают такую ситуацию — реле и контроллеры протока воды. Реле или датчики протока — электромеханические устройства, контроллеры — электронные.
Реле (датчики) протока
Датчики протока бывает двух типов — лепестковые и турбинные. Лепестковые имеет гибкую пластину, которая находится в трубопроводе. При отсутствии тока воды пластина отклоняется от нормального состояния, срабатывают контакты, отключающие питание насоса.

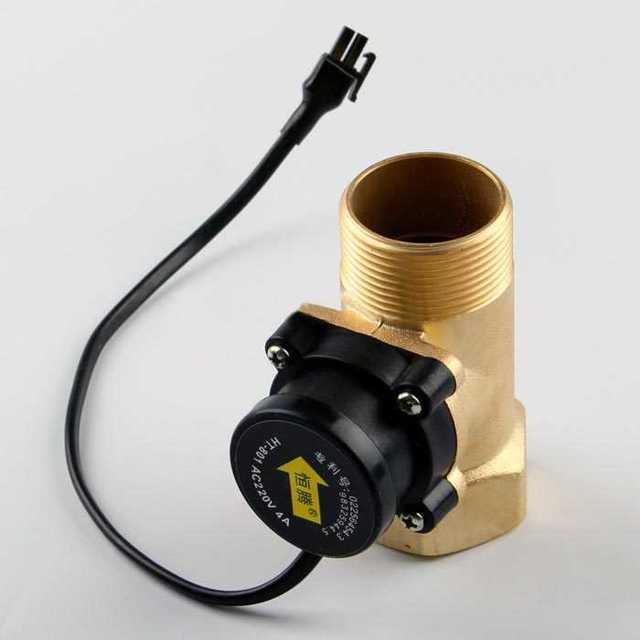

Так выглядя лепестковые датчики протока
Устройство лепесткового датчика
Устройство турбинного датчика протока воды

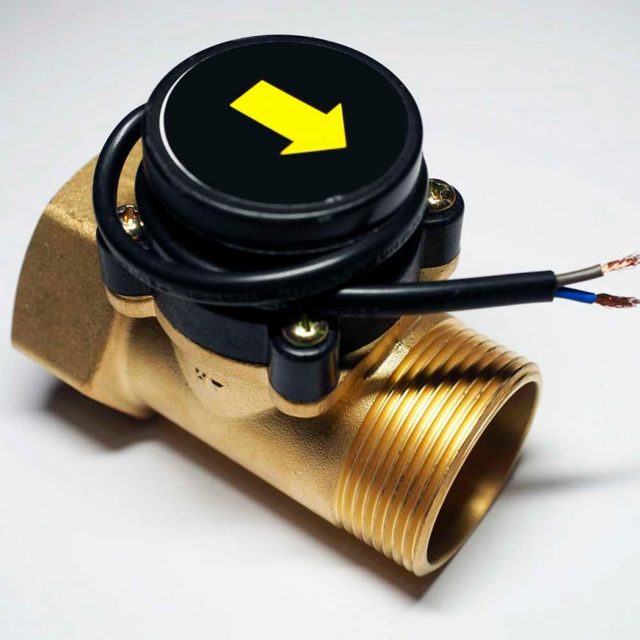

Датчик протока воды для водопровода
Виды и параметры датчиков протока воды для насоса
Турбинные датчики потока устроены несколько сложнее. Основа устройства — небольшая турбина с электромагнитом в роторе. При наличии потока воды или газа турбина вращается, создается электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик, в зависимости от количества импульсов, включает/отключает питание насоса.
Контролеры протока
В основном это устройства, которые совмещают две функции: защиту от сухого хода и реле давления воды. Некоторые модели плюс к этим функциям могут иметь встроенный манометр и обратный клапан.
Эти устройства еще называют электронными реле давления.
Устройства эти дешевыми не назовешь, но они обеспечивают качественную защиту, отслуживая сразу несколько параметров, обеспечивая требуемое в системе давление, отключая оборудование при недостаточном потоке воды.
| BRIO 2000M Italtecnica | Реле давления + датчик протока | 7-15 сек | 1″ (25 мм) | Италия | 45$ |
| АКВАРОБОТ ТУРБИПРЕСС | Реле давления + реле протока | 0,5 л/мин | 1″ (25 мм) | 75$ | |
| AL-KO | Реле давления + обратный клапан + защита от сухого хода | 45 сек | 1″ (25 мм) | Германия | 68$ |
| блок автоматики Джилекс | Реле давления + защита от холостого хода + манометр | 1″ (25 мм) | Россия | 38$ | |
| блок автоматики Aquario | Реле давления + защита от холостого хода + манометр + обратный клапан | 1″ (25 мм) | Италия | 50$ |
В случае использования блока автоматики гидроаккумулятор — лишнее устройство. Система отлично работает по появлению расхода — открытию крана, срабатыванию бытовой техники и т.п. Но это если запас по напору небольшой. Если же разрыв большой, необходим и ГА, и еще реле давления. Дело в том, что предел отключения насоса в блоке автоматики не регулируется.
Насос отключится только тогда, когда создаст максимальное давление. Если он взят с большим запасом по напору, то может создать избыточное давление (оптимальное — не больше 3-4 атм, все что выше ведет к преждевременному износу системы). Потому после блока автоматики ставят реле давления и гидроаккумулятор.
Такая схема дает возможность регулировать давление, при котором отключается насос.
Датчики уровня воды
Эти датчики устанавливаются в колодце, скважине, емкости. Целесообразно их использовать с насосами погружного типа, хотя и с поверхностными они совместимы. Есть датчики двух типов — поплавковые и электронные.
Поплавковые
Есть два типа датчиков уровня воды — на заполнение емкости (защита от переливов) и на опорожнение — как раз защита от сухого хода. Второй вариант — наш, первый нужен при заполнении бассейна. Есть еще модели, которые могут работать и так, и так, а принцип работы зависит от схемы подключения (идет в инструкции).

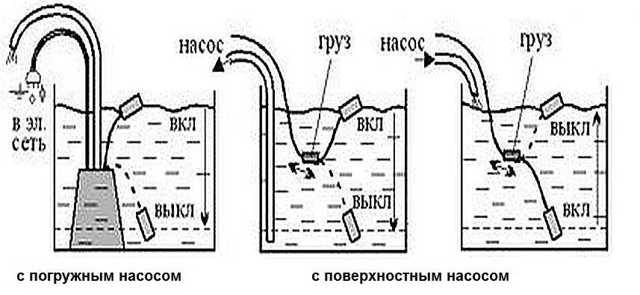

Принцип работы поплавкового выключателя
Принцип работы при использовании для защиты от сухого хода прост: пока есть вода, датчик-поплавок задран вверх, насос может работать, как только уровень воды упал настолько, что датчик опустился, контактор размыкает цепь питания насоса, он не может включиться до тех пор, пока уровень воды не поднимется. Для защиты насоса от холостого хода кабель поплавка подключается в разрыв фазного провода.
Реле контроля уровня
Эти устройства могут использоваться не только для контроля минимального уровня воды и сухого хода в скважине, колодце или накопительной емкости. Они также могут контролировать перелив (переполнение), что часто необходимо при наличии в системе накопительной емкости, из которой затем вода перекачивается в дом или при организации водоснабжения бассейна.
В воду опускаются электроды. Их количество зависит от тех параметров, которые они отслеживают. Если надо следить только за наличием достаточного количества воды, датчиков достаточно два. Один — опускается на уровень минимально возможного уровня, второй — базовый — располагается чуть ниже.
В работе используется электропроводность воды: пока оба датчика погружены в воду, между ними протекают небольшие токи. Это значит, что воды в колодце/скважине/емкости достаточно. Если тока нет, это значит, что вода опустилась ниже датчика минимального уровня.
По этой команде размыкается цепь питания насоса и он прекращает работу.
Один и тот же прибор может контролировать разные уровни, в том числе, минимальный
Это основные способы, которыми организуется защита от сухого хода насоса в системах водоснабжения частного дома. Есть еще частотные преобразователи, но они стоят дорого, потому их целесообразно применять в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.
Реле сухого хода для насоса – принцип работы и правила монтажа
Реле сухого хода для насоса – важнейшее устройство, которое выполняет автоматическое отключение системы в случае отсутствия внутри неё жидкости. Разберёмся в принципе работы, конструкционных особенностях данного агрегата. Также рассмотрим правила установки и настройки основных параметров реле, рекомендации для выбора данного устройства и другие важные нюансы.
Формирование современной системы водоснабжения Источник stroychik.ru
Почему необходимо защищать насос
В процессе работы электрического насоса бывает, что жидкость перестаёт поступать в трубопровод. Это может произойти в случае, когда оборудование перекачивает воду из любого источника – колодца, резервуара, водоёма, дренажной системы. В результате насосная станция будет работать на холостом ходу.
Отсутствие жидкости не только неоправданно бесполезным расходом электричества. Это очень опасно из-за перегрева и деформации рабочих элементов насоса. В большинстве случаев повреждения критические, а испорченные детали подлежат замене.
Электрический двигатель насоса также подвергается негативному воздействию тепла. При выраженном перегреве он может перегореть, что сделает систему водоснабжения полностью нефункционирующей. Покупка нового насоса влечёт дополнительные финансовые расходы, что не очень приятно.
Поэтому жидкость, которая перекачивается системой водоснабжения, выполняет важные функции. Она охлаждает нагретые трением поверхности и смазывает их, снижая преодолеваемое усилие.
Реле-датчик сухого хода Источник abo.ua
Причины возникновения холостого хода:
- Установлен слишком мощный насос. Он перекачивает много воды, в результате чего источник не успевает самовосстановиться и обеспечить необходимый объем жидкости.
- Заборные элементы системы загрязнены илом, песком или другими предметами.
- Вода в источнике находится ниже уровня установки насоса.
- Нарушена герметичность трубопроводов из-за их неправильно выполненного монтажа.
- Насос функционирует при низком давлении в системе.
- Забор осуществляется из источника, где происходят периодические перебои подачи воды (централизованные системы, накопительные резервуары).
Конструкция и особенности функционирования защиты
Современные насосные станции продаются с встроенными реле сухого хода. Но бюджетные модели часто лишены подобной защиты. Поэтому они дополнительно оснащаются устройствами, которые состоят из следующих деталей:
- мембрана (находится внутри корпуса);
- размыкающие контакты (регулируют включение и выключение устройства при изменении давления в системе);
- регулирующая пружина (задаются параметры срабатывания автоматической защиты).

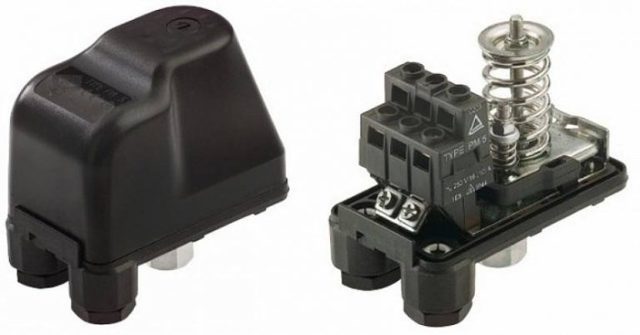

Конструкция устройства Источник kubanteplo.ru
Реле сухого хода для насоса, принцип работы которого довольно прост, функционирует благодаря деформации мембраны. При нормальном давлении в системе и оптимальном водном потоке она выгибается, что приводит к замыканию контактов. В результате электричество движется по цепи, обеспечивая бесперебойную работу системы.
При снижении скорости потока воды или при её отсутствии происходит распрямление мембраны. Это приводит к размыканию контактов и отсутствию электричества. Датчик сухого хода для насоса мгновенно останавливает его работу. Возобновление функционирования происходит в ручном режиме пользователем после заполнения источника жидкостью в необходимом объёме.
Защита от сухого хода для насосной станции подбирается с учётом её технических характеристик, особенностей источника воды. На рынке присутствуют модели реле под установку в конкретном месте системы водоснабжения. Также выпускаются модификации устройств под насосы с разной производительностью и глубиной монтажа.
Разнообразие защитных устройств Источник yandex.net
Каталог компаний, что специализируются на инженерных коммуникациях.
Выбирая датчик сухого хода для скважинного насоса, учитывают и его особенности работы. Защитное отключение срабатывает, ориентируясь на основные параметры системы:
- уровень воды;
- показатели давления;
- сила перемещения жидкости в трубопроводе.
При покупке реле необходимо обращать внимание и на развиваемое насосом давление. Это поможет избежать ложного срабатывания датчика и отключения оборудования.
Такая ситуация характерна, когда после закачивания воды потребители израсходуют её значительную часть, что приводит к критическому снижению давления.
В это время насос не успевает подать достаточное количество жидкости, что провоцирует перебои в работе системы.
Примеры использования станции управления Источник waterhouse.com.ua
При выборе реле холостого хода для насоса важно знать, какие проблемы могут возникнуть при их использовании:
- Защита по давлению. Такие устройства могут работать неправильно, когда в систему попадает сжатый воздух. Он создаёт высокое давление, в результате чего насос будет продолжать функционировать в холостую.
- Определение контакта с водой. Проблема появляется, если закрыть задвижку по линии насоса. В результате он будет работать вхолостую, поскольку система заполнена водой. Поэтому при использовании таких реле рекомендуется не ставить кранов.
- По току потребления. Когда насос работает вхолостую, он расходует больше электрической энергии. Именно на это реагирует защита. Подобные приборы эффективные, но дорогие и довольно сложные в настройке.
- Реле потока. Не рекомендуется использовать, если давление в системе формируется только при помощи насоса.
Реле любого типа будет работать эффективнее, если в сеть водопровода включён гидроаккумулятор (объем неважен). Также допускается отсутствие реле при эксплуатации насоса в глубинной скважине с хорошим дебетом.
Схема подключения реле давления с погружным насосом Источник aquacontrol.su
Методика выполнения монтажных работ
Датчик сухого хода устанавливается следующим образом:
- Защита от холостого хода обязательно монтируется вместе с датчиком, измеряющим показатели давления. Схема подключения устройств выбирается в соответствии с рекомендациями, наведёнными в инструкции от производителя.
- Выбирают участок системы, где будет осуществляться монтаж прибора. Специалисты рекомендуют делать это на трубопроводе, выходящему из насоса. Реле должно находиться после датчика давления.
- На участке, где планируется осуществлять монтаж защитного устройства, устанавливают тройник-фитинг.
- Из трубопровода, на котором происходит установка, сливается вода. С прибора снимают крышку и вкладыш, присоединяют его к фитингу. Резьбу обязательно уплотняют при помощи сантехнической ленты.
- В кабеле, который питает насос, выполняют разрыв. В данный участок вставляется защитное реле. Когда контакты датчика размыкаются, прекращается подача электрического тока, что приводит к отключению насоса.
Этапы монтажа защитного реле подробно описаны в следующем видео:
Настройка автоматики
Защита от сухого хода насоса включается в зависимости от заданных пользователем показателей давления внутри системы. Чтобы задать параметры функционирования устройств, присутствует специальный регулировочный винт.
Он соединяется с пружиной, которая изменяет силу натяжения при его повороте в определённую сторону.
Именно при помощи винта пользователь задаёт показатели давления, при которых будет происходить размыкание электрических контактов и прекращение работы насоса.
Большинство моделей имеют стандартные настройки. Нижняя граница составляет 1,42 бар, верхняя – 2,84 бар. Но при необходимости пользователь может изменять указанные параметры. Чтобы увеличить порог для срабатывания устройства, винт поворачивают против часовой стрелки, уменьшить – за часовой.
При ручной регулировке важно установить параметры, которые не превышают давление, создающееся при нормально функционирующем насосе. В противном случае существует вероятность, что оборудование вовсе не будет реагировать на изменения свойств системы, что приведёт к её поломке.
Особенности настройки реле описаны в следующем видео:
При изменении стандартных настроек реле важно понимать, что между показателями всегда сохраняется разница в 1,4 атм. Чтобы изменить это, необходимо закручивать другую гайку, находящуюся на панели управления прибора. Таким способом разницу между границами срабатывания устройства можно увеличить до 2,03 бар. Чтобы её уменьшить, делают противоположное – отвинчивают регулировочную гайку.
Конструкция защитного реле Источник 2proraba.com
При настройке защиты от сухого хода важно учитывать и другие рекомендации:
- Не стоит выставлять слишком низкую нижнюю границу отключения насоса. Наличие в устройстве погрешности в 0,3 бар приведёт к тому, что реле не сможет вовремя прекратить подачу напряжения.
- Не лучше выставлять слишком большие значения для срабатывания защиты. В такой ситуации система может обесточиваться без видимой на это причины.
- Минимальное давление, заданное для срабатывания защиты, приводит к трудностям в запуске насосной станции. Чтобы включить оборудование, придётся сливать воду из гидроаккумулятора.
- При значительном объёме потребления воды происходит «откат» давления, когда оно резко снижается до критических показателей. Чтобы избежать неоправданного отключения системы, рекомендуется понизить нижнее значение для срабатывания реле.
Коротко о главном
Реле, которое предупреждает сухой ход насоса, крайне важное устройство. Оно не допускает холостой ход, который опасен из-за выхода из строя основных составляющих системы водоснабжения.
При выборе реле учитываются характеристики насоса, уровень создаваемого им давления. Принимается во внимание место установки защиты, что влияет на требования к её рабочим параметрам.
Схема подключения реле и сопутствующих агрегатов выбирается с учётом рекомендаций производителей. Также выполняется присоединение устройства к электрической сети и настройка границ срабатывания защиты. Регулировка реле осуществляется при помощи винтов (путём их поворота в одну или другую сторону).
Прочитать позже
Отправим материал на почту
Датчик сухого хода для насоса: принцип работы и конструкция
Насосное оборудование, обслуживающее трубопроводные системы, по которым транспортируется жидкая среда, особенно нуждается в защите в тот момент, когда падает давление жидкости или она вообще перестает поступать.
Для обеспечения такой защиты в ситуациях, когда в насос не подается перекачиваемая им жидкость, его оснащают автоматическими датчиками – реле сухого хода.
Для насосной станции могут использоваться различные типы таких устройств.
Система управления скважинным насосом: слева реле сухого хода, справа датчик включения/отключения насоса
Почему насосное оборудование надо защищать от сухого хода
Из какого бы источника ни перекачивал воду электронасос, это оборудование может оказаться в ситуации, когда жидкость перестанет в него поступать. Именно такие ситуации приводят к тому, что насосная станция начинает работать на холостом (или, как чаще говорят, на сухом) ходу.
Негативным последствием работы насоса в таком режиме является даже не бесполезная трата электроэнергии, а интенсивный нагрев оборудования, что в итоге приводит к деформации элементов его конструкции и быстрому выходу из строя.
Вода одновременно выступает в роли смазывающей и охлаждающей жидкости, поэтому ее наличие внутри насоса просто необходимо.
По указанной причине наличие реле, обеспечивающего защиту от сухого хода скважинного насоса (или циркуляционного), является практически обязательным. Большинство современных моделей насосного оборудования имеет встроенные реле. Однако стоят подобные насосы очень дорого. По этой причине пользователи часто приобретают реле, защищающие от сухого хода, отдельно.
Насосная станция с автоматической защитой от сухого хода
Основные средства защиты
Чтобы обеспечить защиту насоса от сухого или холостого хода, используют устройства различного типа, основная задача которых состоит в том, чтобы прекратить функционирование оборудования в тот момент, когда в него перестает поступать вода. Сюда, в частности, относятся:
- реле защиты насоса от сухого хода;
- датчик потока воды;
- реле давления с опцией защиты по сухому ходу;
- датчики, контролирующие уровень жидкости в источнике водоснабжения, в качестве которых могут применяться поплавковые выключатели или реле контроля уровня.
Различия между собой всех вышеперечисленных устройств заключаются как в их конструктивном исполнении и принципе действия, так и в сферах их применения. Чтобы понять, в каких ситуациях применение того или иного типа реле, защищающего насосное оборудование от сухого хода, наиболее целесообразно, следует познакомиться с каждым из них более подробно.
Характеристики реле защиты насоса от сухого хода
Датчик сухого хода для насоса относится к устройствам электромеханического типа, контролирующим, есть ли в системе, по которой транспортируется вода, давление. Если уровень давления оказывается ниже нормативного порога, такое реле автоматически останавливает работу насосного оборудования, размыкая цепь его электрического питания.
Реле сухого хода для насоса состоит из:
- мембраны, являющейся одной из стенок внутренней камеры датчика;
- контактной группы, обеспечивающей смыкание и размыкание цепи, по которой электрический ток поступает к двигателю насоса;
- пружины (степенью ее сжатия регулируется давление, при котором реле будет срабатывать).
Основные элементы реле «сухого хода»
Принцип, по которому работает такое реле защиты от сухого хода, заключается в следующем.
- Под давлением потока воды в системе, если его уровень соответствует нормативному значению, мембрана устройства выгибается, воздействует на контакты и замыкает их. Электрический ток в таком случае поступает на двигатель насоса, и последний работает в штатном режиме.
- Если напора воды недостаточно или она вообще не поступает в систему, мембрана возвращается в свое исходное состояние, размыкая цепь электрического питания насосной установки и, соответственно, отключая ее.
Ситуации, когда давление жидкости в системах водоснабжения резко снижается (а значит, насосу требуется защита от сухого хода), вызываются разными причинами. Среди таких причин можно назвать истощение естественного источника воды, засорение фильтров, слишком высокое расположение самовсасывающей части системы и др.
Реле защиты от сухого хода насоса обычно устанавливают на поверхности земли, в сухом месте, хотя есть модели, выполненные во влагозащитном корпусе, которые можно монтировать вместе с насосным оборудованием в скважине.
Пример автоматического водоснабжения жилого дома
Более эффективно реле, предотвращающие сухой ход насоса, работают в тех случаях, когда их устанавливают в не оснащенных гидроаккумулятором системах, которые обслуживает поверхностный циркуляционный насос.
Установить такое реле в системе с гидроаккумулятором, конечно, можно, но в этом случае оно не сможет обеспечить стопроцентную защиту насосной установки от сухого хода.
Схема подключения реле при этом выглядит следующим образом: располагают его перед датчиком давления воды и гидроаккумулятором, а сразу после насосной станции устанавливают обратный клапан, не дающий воде двигаться в обратном направлении.
При таком подключении мембрана реле сухого хода постоянно находится под давлением воды, создаваемым гидроаккумулятором. Это может привести к тому, что насос, в который не будет поступать вода из источника, просто не отключится.
Эффективная защита насоса от сухого хода в тех случаях, когда он обслуживает системы, в которых установлен гидроаккумулятор, также возможна, но для решения этой задачи применяются устройства других типов.
Датчики, обеспечивающие контроль потока воды
В ситуациях, когда возникает такое нежелательное явление, как сухой ход, поток жидкости, который поступает в насос, либо обладает недостаточным давлением, либо отсутствует вовсе.
Для того чтобы контролировать наличие потока и его рабочие параметры, применяют специальные устройства, которые называются датчиками протока воды.
По конструктивному исполнению и принципу работы они могут быть электромеханическими (датчики) либо электронными (контроллеры).
Реле или датчики протока воды
Выделяют две разновидности электромеханических датчиков потока воды:
Основным рабочим элементом датчиков первого типа является гибкая пластина, установленная в их внутренней полости, имеющей цилиндрическое поперечное сечение.
В том случае, если поток жидкости в системе присутствует и обладает достаточным давлением, такая пластина, оснащенная магнитным элементом, максимально приближена к переключателю герконового типа, а его контакты находятся в сомкнутом состоянии.
Если же давление потока жидкости снижается или он исчезает вообще, гибкая пластина отходит от переключателя, его контакты размыкаются, что приводит к выключению насосной установки.
Устройство датчика потока лепесткового типа
Датчики протока турбинного типа отличаются более сложной конструкцией. Ее основой является небольшая турбина, в роторной части которой установлен электромагнит. Принцип работы такого датчика, который также способен обеспечить защиту насоса от холостого хода, заключается в следующем.
Поток жидкости вращает турбину, в роторе которой создается электромагнитное поле, преобразуемое затем в электромагнитные импульсы, считываемые специальным датчиком.
Решение о том, включить или выключить насосное оборудование, обслуживающее систему, датчик принимает в зависимости от того, какое количество импульсов в единицу времени ему посылает турбина.
Датчик автоматического управления насосом «Турби»
Электронные контроллеры потока воды
Еще более сложной конструкцией отличаются электронные контроллеры протока воды, которые совмещают в себе функции и реле давления, и устройства, обеспечивающего защиту насосного оборудования от сухого хода.
Такие контроллеры, называемые также электронными реле давления, хотя и стоят недешево, заменяют сразу несколько контрольных и управляющих устройств. Установленные в системах водоснабжения, электронные реле давления не только обеспечивают защиту насосной системы от сухого хода, но и позволяют контролировать давление и параметры потока жидкости.
Когда такие параметры работы системы не соответствуют нормативным значениям, электронный датчик автоматически отключает насосное оборудование.
Электронный контроллер давления EPS-II-12, совмещающий в себе функции реле давления и реле протока
Если для обслуживания водопроводных систем применяется насос с небольшим запасом напора, то их можно оснащать только электронным реле.
Когда же в системе используется насос с большим запасом по создаваемому им напору, необходимы гидроаккумулятор и отдельный датчик давления, так как электронное реле не регулируется по предельному давлению отключения насосной установки.
Использование только электронного реле в таких случаях может привести к тому, что при создании избыточного давления в системе насосная станция просто не отключится.
Датчики, контролирующие уровень воды в системе
Не допустить возникновения ситуаций, когда насос водопроводной системы работает на холостом ходу, способны и датчики контроля уровня воды, которые устанавливаются преимущественно в источнике водоснабжения – скважине, колодце или емкости. Таким образом, посредством подобных устройств обеспечивается защита скважинного насоса от сухого хода (или насосной установки, перекачивающей воду из колодца). По конструкции датчики контроля уровня могут быть поплавковыми и электронными.
Поплавковые датчики
Среди поплавковых датчиков выделяют два основных вида. Одни из них контролируют заполнение емкостей водой, не допуская случаев ее перелива, а вторые, которые обеспечивают защиту помпы от сухого хода, регулируют опорожнение емкостей с водой, скважин и колодцев. Кроме того, есть комбинированные модели, которые в зависимости от схемы подключения к системе могут выполнять обе функции.
Поплавковый датчик ПДУ-В241-50 и схема его подключения
Принцип работы поплавкового реле контроля уровня воды достаточно прост. Пока в источнике водоснабжения есть жидкость, поплавок, соединенный с контактной группой, задран вверх.
Процесс работы не будет прерываться, пока уровень воды в источнике не уменьшится до такой степени, что поплавок опустится и тем самым разомкнет контакты, через которые в фазный провод электродвигателя насоса поступает электрический ток.
Следует отметить, что защита насоса-помпы от сухого хода при помощи поплавкового датчика контроля уровня воды является наиболее доступным по стоимости и самым распространенным способом.
Электронные реле
Электронные датчики контроля уровня воды способны одновременно решать две задачи: защищать насосное оборудование от сухого (холостого) хода при уменьшении уровня воды в источнике водоснабжения и не допускать случаи перелива жидкости при наполнении емкостей.
Реле защиты насоса от сухого хода тип РСХ и датчики уровня воды
При использовании датчиков данного типа в воду опускается не само устройство, а только электроды, соединенные с реле проводами, по которым к ним подается электрический ток небольшой величины. Электроды размещаются в источнике с водой на уровнях, ниже которых вода не должна опускаться.
Пока электроды находятся в воде, они формируют замкнутую электрическую цепь, что объясняется электропроводностью воды, а если хотя бы один из электродов окажется вне жидкости, что происходит при снижении ее уровня, цепь разомкнется, что сразу приведет к отключению насосной станции.
Электронное реле подключается к датчику трубного или скважинного типа
Таким образом, существует множество способов использовать для оснащения водопроводных систем насосы с защитой от сухого хода. Между тем применение только реле не всегда позволяет нейтрализовать влияние негативных факторов.
В связи с этим, проектируя и создавая такие системы, следует использовать для их оснащения и другие контролирующие, управляющие и защитные устройства, к числу которых относятся обратный клапан, датчик давления и гидроаккумулятор.
