ДАД Лачетти: датчик абсолютного давления, как работает

Датчик абсолютного давления (ДАД) Chevrolet Lacetti является одним из наиболее надежных элементов ДВС. В среднем датчик абсолютного давления отрабатывает по 200 000 – 250 000 (км) пробега.

При неправильной работе ДАД автомобиль начинает проявлять излишнюю капризность, которая заключается в следующих симптомах:

1. Троение двигателя
2. Рывки и провалы при передвижении
3. Двигатель перестает заводиться с первого раза
4. Двигатель самопроизвольно глохнет
5. Заметный перерасход топлива

О неправильной работе датчика абсолютного давления оповестит аварийный индикатор Check Engine.

Обратите внимание, опытные специалисты не прибегают сразу к замене неправильно работающего ДАД. Дело в том, что датчик абсолютного давления подключается к ЭБУ при помощи токоведущей проводки.

Такое часто случается, что какой-то из проводов начинает коротить или попросту обрывается.

Сам датчик при этом остается полностью работоспособным, а ЭБУ начинает получать некорректные показания давления во впускном коллекторе.

О данной неполадке рассказывает и автор видеоролика. Мастер произвел «прозвонку» проводов ДАД, что позволило исключить жгут проводов из числа виновников некорректной работы датчика абсолютного давления.

Пошаговая инструкция, как проверить работу ДАД Chevrolet Lacetti

• Останавливаемся и глушим машину.
• Открываем капот и отключаем минусовую клемму от батарейного блока.
• Извлекаем проводную колодку ЭБУ. Предварительно необходимо вытянуть фиксатор. Он достаточно плотно сидит на своем посадочном месте, поэтому  мастеру потребуется помощь отвертки или любого другого тонкого и прочного предмета. Автор видеоролика использовал ключ на 10.

​

• Отключаем проводную колодку от ДАД. Чтобы извлечь проводную колодку, необходимо предварительно освободить фиксатор разъема.

​

• Настраиваем мультиметр. Необходимо задействовать режим «прозвона». Если такой опции в измерительном приборе нет, то необходимо установить регулятор сопротивления на минимальное значение. Автор видеоролика установил сопротивление на 200 (Ом). Дополнительно необходимо измерить сопротивление самих щупов. Мастер получил 1,2 (Ом).

​​

К щупам необходимо подсоединить тонкие провода. Это нужно для того, чтобы кончиками проводов проникать в пиновые разъемы. Если же в разъемы полезть щупами, то пины могут попросту повредиться. Замер сопротивления щупов производится после подключения тонких удлинителей.

• Тонкой насадкой одного из щупов подключаемся к разъему №13 на проводной колодке ЭБУ.

​

• Тонкой насадкой второго щупа подключаемся к разъему №1 на проводной колодке датчика абсолютного давления. Это разъем массы, то есть минусовое соединение.

​​

• Контролируем сопротивление. Значение сопротивления должно составлять 1,2 (Ом). Допускается небольшая погрешность 1,1-1,3 (Ом). Чтобы удостовериться в отсутствии нестабильных контактов, жгут проводов от ДАД к ЭБУ нужно подергать в различных местах, особенно в месте стыковки проводов, которые идут от других датчиков.

​​​

• Тонкой насадкой одного из щупов подключаемся к разъему №10 на проводной колодке ЭБУ.

​

• Тонкой насадкой второго щупа подключаемся к разъему №3 на проводной колодке датчика абсолютного давления. Это разъем питания, на него подается напряжение +5 (В).

​

• Контролируем показание мультиметра. Сопротивление должно составлять 1,2 (Ом). Допускается небольшое отклонение от эталона. Как и в предыдущем случае, необходимо прощупать всю длину провода, идущий от ДАД к ЭБУ. Если при этом не происходит никаких изменений в значении сопротивления, значит проводка нигде не отходит и не коротит. Это хорошо.

​

• Тонкой насадкой одного из щупов подключаемся к разъему №75 на проводной колодке ЭБУ.

​

• Тонкой насадкой второго щупа подключаемся к среднему разъему на проводной колодке датчика абсолютного давления. Это сигнальный разъем, при помощи которого ЭБУ сообщается с датчиком абсолютного давления.

​

• Замеряем значение сопротивления. Оно должно составлять 1,2 (Ом), как и во всех предыдущих случаях. Допустима небольшая погрешность. Будет хорошо, если жгут проводов будет еще раз хорошенько прощупан.
• Собираем узел в обратной последовательности. Автор видеоролика настоятельно рекомендует обрабатывать подвергнутые диагностике разъемы специальной смазкой для электрических контактов.

При наличии стабильного сопротивления мастер может быть уверен, что жгут проводов не оказывает никакого побочного воздействия на корректность работы датчика абсолютного давления.

Проверка напряжения датчика

Отсоединяем минусовой провод от АКБ и извлекаем проводную колодку ДАД.

Прокалываем провода на разъемах № 1 и 3 колодки датчика абсолютного давления. Проколы лучше всего делать при помощи обыкновенных канцелярских скрепок.

Подключаем к скрепкам измерительные щупы. Лучше всего подключать щупы через самозажимные прищепки. К разъему №1 подключаем «+», а к разъему №3 подключаем «-».

Включаем зажигание.

Контролируем значение напряжение. У автора видеоролика напряжение составило 4,86 (В).

Как заменить ДАД

Если проверка жгута проводов показала, что участок проводки от датчика абсолютного давления к ЭБУ работает без перебоев, то есть смысл осуществить замену старого ДАД на полностью новый аналог. Датчик абсолютного давления находится сразу под капотом. К датчику можно удобно подобраться без каких-либо ограничений.

• Глушим машину.
• Отключаем минусовой провод от АКБ.
• Отключаем проводную колодку. Предварительно следует освободить фиксатор.

​

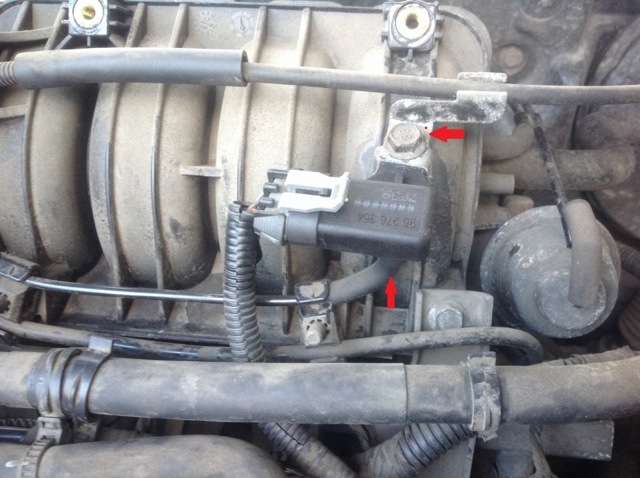

• Откручиваем болт, которым датчик крепится к кронштейну. Мастеру по требуется помощь ключа на 10.

​

• Снимаем воздушный шланг со штуцера. Нужно просто сдернуть шланг, он фиксируется на штуцере за счет одной посадки с натягом.

​​

• Производим замену старого ДАД на полностью новый аналог.
• Собираем узел в обратной последовательности.
• Заводим двигатель и делаем пробный заезд. Необходимо удостовериться, что симптомы неправильной подготовки топливно-воздушной смеси пропали.

Отправляем неправильно работающий датчик абсолютного давления на утилизацию. Восстанавливать старый ДАД не имеет смысла, так как он неремонтопригоден.

Как проверить ДАД

⏰Время чтения: 7 мин.

В этой статье речь пойдёт о том, как проверить ДАД (датчик абсолютного давления) и исправность его цепей. А также в конце статьи выложу видео проверки.

Датчик абсолютного давления является основным датчиком в системе управления двигателем.

Все процессы в двигателе зависят от массы воздуха, попавшей в камеры сгорания. Именно поэтому единственным рычагом управления двигателем в руках (вернее ногах ) водителя является педаль акселератора.

А на что влияет правая нога водителя? Правильно! На подачу воздуха в двигатель. То есть, педалью «газа» мы просто регулируем подачу воздуха. И всё.

На этом этапе влияние человека на работу двигателя заканчивается и всё переходит в «руки» системы управления двигателем. И первоочередным заданием этой системы является подсчёт массы воздуха, который мы запустили во впускной коллектор. От этого расчёта зависят все последующие действия ЭБУ, предпринимаемые для управления двигателем.

Вот для этих целей и применяется датчик абсолютного давления во впускном коллекторе. Он измеряет давление в коллекторе и «мозги» по этим данным вычисляют массу воздуха, проходящую через впускной коллектор в двигатель.

Но так как важна именно масса воздуха, а не объём, то в паре с ДАД обязательно устанавливается датчик температуры воздуха, поступающего в цилиндры. Это необходимо, потому что теплый и холодный воздух имеют разную плотность, а от плотности, как известно, зависит масса тела или газа.

Но датчик температуры воздуха мы рассматривали в другой статье, а в этой остановимся исключительно на датчике абсолютного давления.

Так это всё описывается в литературе и мануалах. Но моё мнение выглядит несколько иначе. Он предназначен не для расчёта массы воздуха (это рассчитывается программно), а для определения нагрузки на двигатель. Ниже я об этом напишу.

Из всего вышесказанного можно сделать вывод, что ДАД является мега важным датчиком в системе управления двигателем и иногда требует диагностики, как и все остальные датчики.

Как проверить ДАД самостоятельно

Если быть до конца честным, то стоит отметить, что датчик имеет мега надёжную конструкцию и очень редко выходит из строя. Но, к сожалению, таких лестных слов я не могу сказать о его проводке. По крайней мере на Шевроле Лачетти.

Я не знаю через какое место и у кого вылезла идея сделать таким образом проводку такого важного датчика. Дело в том, что два из двух проводов питания датчика имеют на своём пути сщалки, что со временем может попить не мало крови у бедного владельца автомобиля.

Поэтому при проверке ДАД необходимо уделить большее внимание именно проводке, а не самому датчику.

Чем можно проверить ДАД?

Способов проверки много, но нам нужны только простейшие и без специального оборудования. Правильно? Я думаю — да!

Поэтому остаётся только два варианта:

• при помощи компьютерной диагностики
• при помощи мультиметра

Как проверить ДАД компьютерной диагностикой

Всё, что нужно для самостоятельной компьютерной диагностики, на простом языке изложено в рубрике Диагностика Шевроле

Данным способом можно довольно таки просто оценить состояние датчика.

Тут нужно обратить внимание на два параметра — барометрическое давление и абсолютное давление в коллекторе. Почему два?

Потому что ДАД не совсем ДАД

Он измеряет не только абсолютное давление в коллекторе, но и давление в окружающей среде. Это необходимо для того, чтобы двигатель адекватно работал не только в обычной местности, но и, допустим, в горной, где атмосферное давление уменьшается по мере увеличения высоты.

А разное атмосферное давление оказывает разное влияние на процессы в двигателе, поэтому ЭБУ должен знать это самое давление, чтобы применять те или иные коррекции в управлении двигателем.

Более подробно про работу ДАД и какие процессы влияют на его показания можно посмотреть тут

Этот параметр мы чуть ниже затронем. А сейчас начнём проверку ДАД по графикам диагностики.

Когда двигатель не запущен, тогда давление в коллекторе равняется атмосферному, что можно увидеть на графиках

Как видим, так оно и есть. Значит на этом этапе всё в порядке.

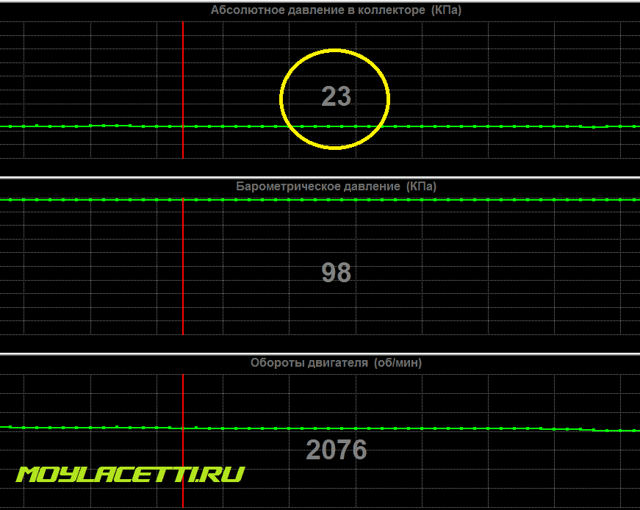

На запущенном двигателе в режиме холостого хода во впускном коллекторе давление падает практически на 70% и должно составлять 30-35 кПа

При нажатии педали акселератора давление в коллекторе неизбежно возрастает. Поэтому ДАД должен об этом сигнализировать. Если заслонка открыта на большой угол при действующей нагрузке на двигатель (разгон, движение в гору и т.п.), то давление в коллекторе возрастёт до атмосферного

Если ДАД при нажатии на педаль акселератора под нагрузкой практически не изменяет своих показаний или делает это с большим запаздыванием, то следует обязательно разобраться в причине такого поведения, так как это является неисправностью. Например, обороты двигателя при интенсивной нагрузке поднялись уже больше 2000 об/м, а ДАД на это не реагирует, показывая заниженное давление в коллекторе, то это не нормально.

Примечание: При нажатии педали газа на холостом ходу и при отсутствии нагрузки на двигатель (кондиционер, обогрев заднего стекла и т.п.) заниженные показания (22-25 кПа) являются адекватными.

Так и должно быть! Попробую на простом языке объяснить.

 При нажатии педали газа происходит резкий всплеск показаний – это отработал ДАД на изменение условий в коллекторе и двигатель ещё не успел раскрутится и “забрать” в себя воздух, вошедший через приоткрытую заслонку.

Затем двигатель набрал обороты и ему легко вращаться и развивать обороты дальше, так как ему ничего не мешает (нет нагрузки). Чем больше у него обороты, тем больше он засасывает в себя воздух, создавая ещё большее разрежение в коллекторе, так как мы заслонку открываем не полностью, а лишь для поддержания оборотов, каких хотим.

При нагрузке (трогаемся, разгоняемся, вкл. кондиционер) условия работы меняются. Двигателю уже не так легко развивать обороты и он это делает медленнее и не успевает всосать в себя вошедший воздух. Из-за этого повышается давление в коллекторе.

Мы жмем педаль ещё сильнее, требуя от двигателя оборотов, он тужится и развивает обороты медленно. В итоге мы открываем заслонку полностью и в коллекторе становится почти атмосферное давление. То есть, чем выше давление в коллекторе, тем двигателю тяжелее.

Это и есть ничто иное, как «датчик нагрузки на двигатель», а не «датчик для расчёта массы воздуха», о чём я писал выше.

Вот ещё интересный момент. Только здесь ДАД показывает очень завышенное барометрическое давление, которое по его мнению составляет аж 112 кПа. Хотя на нашей планете было зафиксировано максимальное давление 108 кПа!

Ясно, что датчик показывает не правдивые показания и это нужно устранять. Первым делом при таких симптомах необходимо проверить и зачистить массу от ЭБУ к двигателю. У Шевроле Лачетти она находится под стартером. Вот тут написано про массы Лачетти.

Как проверить датчик абсолютного давления мультиметром

Проверка ДАД мультиметром состоит из нескольких частей:

• проверка сопротивления проводов от блока управления до датчика
• проверка напряжений на датчике
• проверка напряжения на датчике в режиме холостого хода

В первую очередь необходимо прозвонить три провода от ДАД к ЭБУ. В 80% случаев именно на этом этапе обнаруживается проблема.

• Фото  процесса я не делал, так как всё снял на видео, в котором можно это всё посмотреть.
• Опишу просто суть проверки.

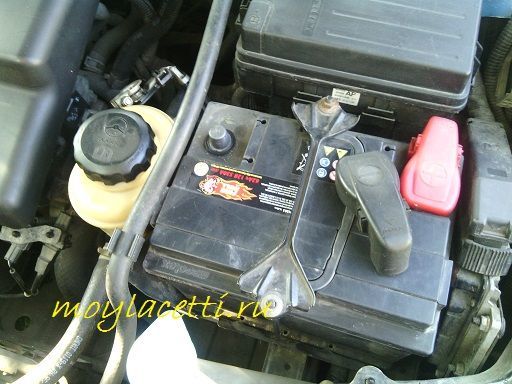

• Отключаем отрицательный вывод аккумуляторной батареи.
•
• Далее необходимо снять колодку с ДАД и с ЭБУ. Как это сделать, можно посмотреть в видео, либо в статье проблема трёх масс Лачетти
• От колодки ЭБУ к колодке ДАД идут три провода, которые нам необходимо проверить:

• 1 — масса (А)
• 2 — сигнальный (В)
• 3 — питание +5 В (С)

Для проверки проводки ДАД необходимо выставить омметр в режим измерения сопротивления до 200 Ом и подключить щупы в таком порядке:

• к 1-му контакту колодки ДАД и к 13-му контакту колодки ЭБУ
• ко 2-му контакту колодки ДАД и к 75-му контакту колодки ЭБУ
• к 3-му контакту ДАД и к 50-му контакту колодки ЭБУ

Во всех этих случаях сопротивление должно быть минимальным, а при дёргании жгута проводки руками — сопротивление не должно изменяться. Если значения показаний изменяются, то это значит, что в проводке присутствует не надёжный контакт и необходимо разделать жгут проводов и найти проблемное место.

1. Если на этом этапе проблема не обнаружена, тогда необходимо замерить напряжения на датчике.
2. Для этого подключаем обратно колодку ЭБУ, колодку ДАД и вывод АКБ.
3. Включаем зажигание, но двигатель не запускаем.
4. Переводим мультиметр в режим измерения постоянного напряжения до 20 В.

Подключаем «минусовой» щуп мультиметра к первому контакту датчика абсолютного давления, а «плюсовой» щуп к третьему контакту. Если щупы не влазят в разъём, то можно воспользоваться обычными канцелярскими скрепками, вставив их в разъём, а к ним подключить наши щупы.

Вольтметр должен показывать напряжение примерно 4,9 В. Это значит, что питание на датчик приходит.

Затем подключаем «плюсовой» щуп ко второму контакту, а второй щуп оставляем в первом.

Напряжение должно составлять примерно 3.5 — 4 В, если Вы находитесь не в горах

Запускаем двигатель. На прогретом двигателе в режиме холостого хода и с выключенными потребителями (кондиционер, подогрев заднего стекла, фары и т.п.) напряжение должно быть примерно около 1 В. При открытии дроссельной заслонки, напряжение должно повышаться, а затем понижаться.

• Также необходимо проверить трубку от датчика к впускному коллектору на забитость и наличие конденсата. А сам штуцер на коллекторе проверить на забитость маслом из системы вентиляции картера
•
• Если трубка продувается, проводка целая, питание приходит, а ДАД работает не корректно, либо, вообще, не работает, то скорее всего ему пора на свалку.

Реакцию датчика можно проверить ещё одним способом. Для этого включаем зажигание, подключаем вольтметр к первому и второму контакту ДАД, отключаем трубку датчика от коллектора и подключаем к ней медицинский шприц. При движении поршня шприца, датчик должен на это реагировать, что можно увидеть по изменяющемуся напряжению на мультиметре.

Вот это и все простые манипуляции, которые помогут проверить ДАД и выявить проблемы в его проводке.

Вот видео, как проверить ДАД

1. Предыдущий параметр диагностики автомобиля — Положение дроссельной заслонки
2. Вернуться на главную рубрики Диагностика автомобиля
3. Всем Мира и ровных дорог!
4. По теме:

Напряжение датчиков

Бедная смесь

Датчик абсолютного давления (ДАД) во впускном коллекторе, назначение, где расположен, признаки неисправности и симптомы поломок

Содержание

• 1 Неисправности ДАД
• 2 Диагностика
• 3 Ремонт

Современные авто оснащаются разнообразной электроникой для управления работой двигателя. Они оснащены разными датчиками.

Одним из них является так называемый ДАД — датчик абсолютного давления воздуха во впускном коллекторе.

По названию видно, что датчик измеряет разницу давления воздуха между вакуумом и воздухонаполненной средой. Для этой цели датчик давления содержит вакуумную камеру и сенсор.

Показания датчика абсолютного давления на впускном коллекторе используется для оптимизации воздушно-топливной смеси попадающей в камеру сгорания двигателя. Как это происходит? Данные датчика давления во впускном коллекторе помогают вычислить объем входящего воздуха для горючей смеси, и на основании этих данных происходит управление форсунками впрыска.

Неисправности ДАД

Признаки неисправности датчика, в первую очередь выявляются в переходе электронного блока управления авто в экстренный режим работы. На что это влияет? Во-первых, мотор будет работать не экономно, выявится перерасход бензина.

Появляется небольшая детонация, ухудшается разгон автомобиля, появляется запах горючего из выхлопной системы.

Далее, двигатель не сбавляет обороты несмотря на долгое прогревание и достижения рабочей температуры, рывки при переключения передач.

Что следует предпринять автомобилисту неопытному в таких делах? Следует знать, что ДАД во впускном коллекторе — достаточно надежный элемент, редко имеющий какую-либо неисправность. Поломки следует искать прежде всего в контактах и гибких шлангах, соединяющих штуцер и впускной коллектор. Нужно прежде всего рассмотреть разрыв гибких трубок или их загрязнение.

Конечно же, при нарушений целостности трубок, их следует просто заменить а загрязнение почистить. Это все касается внешних неисправностей. Если все-таки что то не так с самим датчиком, даже не пытайтесь что либо предпринять самостоятельно! ДАД настолько сложное устройство, что безграмотное вскрытие просто разрушит его.

Здесь выходом может быть полная замена прибора.

Диагностика

Как проверить датчик? Возможно ли самому найти ошибку? Ответ — такая возможность есть, для этого понадобится несколько вещей:

• Вакуумный манометр;
• Универсальный тестер;
• Вакуумный насос;
• Тахеометр.

При наличии вышеприведенных инструментов и устройств, можно приступить к диагностическим мероприятиям, они нижеследующие:

1. Допустим у вас стоит аналоговый датчик. В первую очередь следует присоединить переходник к вакуумному шлангу между ДАД и впускным коллектором, манометр крепится напрямую к переходнику.
2. Стартуем двигатель, он некоторое время работает вхолостую. Дальше нужно наблюдать давление впускного коллектора. Если он не превосходит значение в 529 мм ртутного столба, необходимо проверить целостность вакуумного шланга, нет ли в нем разрывов или зажимов/перегибов которые мешают свободному движению воздуха? Далее следует проверить ремень распредвала. Дополнительными причиной может послужить заводская поломка диафрагмы самого датчика.
3. После эксплуатации манометра, можно заменить его на вакуумный насос. Попробуйте с помощью насоса создать в коллекторе давление до 55-560 мм ртутного столба и сразу прекратить откачку. В случае исправного состояния датчика, уровень разряжения может продержаться вплоть до 30 секунд. это симптомы нормальной работы прибора, в противном случае возможно придется заменить датчик целиком.
4. Если у вас цифровой датчик, вам понадобится тестер, находящийся в режиме измерения напряжения.
5. Включаем зажигание автомобиля, находим в датчике контакты питания. К тестеру подводим провод от сигнального контакта датчика абсолютного давления. При нормальной работе, напряжение будет около 2,5 В. Значение выше или ниже этой нормы является показателем неисправностей с датчиком.
6. Далее нужно изменить режим тестера на тахеометр. Отсоединяем вакуумный шланг, плюс тахеометра соединяем к сигнальному проводу, отрицательные контакты к заземлению. Если значение тахеометра приближается к 4400-4850 оборотов в минуту, то это показатель нормальной работы датчика.
7. Следующий шаг потребует использование вакуумного насоса. Соединяем его к шлангу датчика. Необходимо наблюдать какое значение дает тахеометр при изменения уровня разрежения в датчике. Если датчик исправен, то показания обоих приборов будет демонстрировать норму.
8. Далее, отключите вакуумный насос, если тахеометр остановится на значениях 4400 и 4900 оборотов в минуту — это показатель нормальной работы датчика. В случае отклонения тахеометра от этих значении, это можно считать сигналом неисправности датчика.

Ремонт

Что следует предпринять в случае мелких неисправностей датчика абсолютного давления? Следует сказать, что мелкие ремонтные работы вполне по силам рядовому автовладельцу. Если датчик имеет серьезные неисправности, то кроме полной его замены других выходов нет.

Но замена прибора вполне по силам самому автовладельцу. Для этого, следует знать где находится датчик. Необходимо разъединить шланг между коллектором и датчиком, отсоединить комплекс проводов и убрать крепежи в виде болтов.

Далее нужно заменить датчик на новый, выполняя все операции наоборот.

•
•
• Если присутствуют мелкие дефекты, допустимо выполнение следующих операции:

1. Прежде всего, как описано выше снимается датчик. Сняв внешний кожух нужно смотреть на видимые признаки неисправности.
2. Если присутствуют загрязнения, ржавчина и др., то следует их очистить. Дальше необходимо проверить электрические контакты. После всех манипуляции нужно просушить прибор.
3. После всех манипуляции с очисткой рекомендуется применение силиконового герметика в местах закрепления и более продолжительная сушка в условиях тепла.
4. Только после истечении суток разрешается сборка деталей датчика. Во время сборки следует особо следить за герметичностью креплении.

После всех манипуляции следует не откладывая проверить работоспособность датчика. Заведите машину, если старт прошел без всяких эксцессов, то можно считать что мелкий ремонт прошел успешно. В противном случае можно быть уверенным о наличии серьезной неисправности датчика, и проблему следует решать обращением к специалистам.

Если у вас возникли вопросы — оставляйте их в х под статьей. Мы или наши посетители с радостью ответим на них

Как проверить датчик абсолютного давления

Все современные автомобили оснащены электронной системой управления двигателем, которая регулирует работу силового агрегата при помощи информации, снимаемой со специальных датчиков.

Одним их таких устройств выступает датчик давления воздуха или МАР-сенсор, установленный во впускном коллекторе.

Он реагирует на все изменения давления во впускном такте, а ЭБУ двигателя, в зависимости от показаний прибора, обеспечивает приготовление оптимальной горючей смеси.

Назначение и принцип работы датчика абсолютного давления

Датчик давления предназначен для измерения абсолютного давления, то есть давления воздуха относительно вакуума. Полученные данные используются системой управления двигателем для вычисления плотности воздуха и его расхода при оптимизации приготовления воздушно-топливной смеси. Прибор выступает альтернативой расходомера воздуха, а в некоторых моделях авто работает совместно с расходомером.

В современных датчиках применяют две технологии измерения: микромеханическую и тонкопленочную.

Первая – более прогрессивная, так как производит более точные измерения, и большинство датчиков изготовлены именно по ней.

При наличии в двигателе турбонаддува, между компрессором и коллектором ставят дополнительный датчик, регулирующий давление наддува в зависимости от потребности двигателя, который конструктивно идентичен ДАД.

В конструкции датчика давления воздуха присутствует 2 камеры – атмосферная, связанная со впускным коллектором, и вакуумная.

Там же расположены 4 тензорезистора, прикрепленных к диафрагме, и электронный чип.

Давление воздуха действует на диафрагму, и она перемещает тензорезисторы, которые в зависимости от положения меняют сопротивление, что в итоге влияет на величину импульса от чипа к блоку управления.

Чувствительные полупроводники для повышения импульса соединены по схеме моста, а исходящее напряжение изменяется от 1 до 5 В.

Полученное напряжение позволяет ЭБУ определить давление во впускном коллекторе – чем оно больше, тем показатель считается выше. Исходя из типа датчика, он выдает различный тип сигнала – цифровой или аналоговый.

В аналоговом приборе дополнительно устанавливают аналогово-цифровой преобразователь.

Датчик получает результаты о давлении воздуха следующим образом:

1. Воздушный поток в коллекторе давит на диафрагму прибора, и она изгибается.
2. При механическом растяжении диафрагмы на тензорезисторах меняется сопротивление, то есть наблюдается пьезорезистивный эффект.
3. Пропорционально сопротивлению тензорезисторов, меняется напряжение.
4. Полупроводники в датчике соединены по мостовой схеме и очень чувствительны. Электрическая схема, расположенная в приборе, мостовое напряжение усиливает, в итоге на выходе оно изменяется в пределах 1-5 В.
5. Исходя из того, какое выходное напряжение поступает в блок управления, рассчитывается уровень давления на впускном клапане. Более высокое напряжение соответствует более высокому давлению.

Признаки неисправности датчика абсолютного давления

О возникшей неисправности ДАД свидетельствуют следующие признаки:

1. Увеличение расхода топлива. Прибор подает в блок управления данные о высоком давлении воздуха, которое фактически гораздо ниже. По этой причине БУ подает в цилиндры богатую смесь.
2. Падает динамика двигателя, не улучшающаяся при прогреве.
3. При работе мотора из выхлопной трубы ощущается запах топлива.
4. Работающий двигатель даже в теплое время года выдает белый выхлоп.
5. Двигатель в холостом режиме работы долго не сбрасывает обороты.
6. При переключении передач заметны рывки машины.
7. Нестабильная работа двигателя во всех режимах работы, наличие посторонних шумов, зачастую переходящих в гул.

Возможные причины неисправности

Датчик абсолютного давления – достаточно надежное устройство, но иногда он выходит из строя, вызывая переключение работы двигателя в аварийный режим, и даже препятствуя запуску мотора. Причин неполадок в работе ДАД существует несколько:

1. Плохое соединение датчика и входного штуцера.
2. Закоксованный трубопровод, который имеет достаточно гибкую конструкцию.
3. Поломка датчика температуры воздуха, который связан с ДАД, а иногда объединен с ним в одном корпусе.
4. Разгерметизация вакуумного шланга по причине повреждения или отключения от датчика.
5. Обрыв контакта «масса».
6. Неисправность внутри датчика.

Проверка датчика абсолютного давления

В различных моделях авто конструкция датчика может отличаться, и, следовательно, алгоритм проверки тоже. Следующая обобщенная инструкция позволит исследовать большинство типов приборов. Для этого понадобятся:

1. Простой вакуумный манометр.
2. Тестер или вольтметр.
3. Вакуумный насос.
4. Тахометр.

Проверка датчика давления воздуха состоит из следующих этапов:

1. Для проверки аналогового датчика, его переходник подключается к вакуумному шлангу между датчиком давления и впускным коллектором. К переходнику также подсоединяют манометр.
2. Двигатель запускают и дают ему некоторое время поработать на холостых оборотах. При показателе разрежения в коллекторе менее 529 мм рт. ст., проверяют целостность вакуумного шланга, так как через повреждения на нем утрачивается часть воздуха. Также следует обратить внимание на состояние диафрагмы датчика, на которой могут присутствовать как заводские, так и приобретенные при эксплуатации дефекты.
3. После снятия показаний манометра, его заменяют на вакуумный насос, после чего создают разрежение 55-56 мм рт. ст. и прекращают откачку. При исправном датчике разрежение будет сохраняться 25-30 сек. Если требование не выполняется – датчик подлежит замене.
4. При проверке цифрового датчика пользуются тестером в режиме вольтметра.
5. Включают зажигание, находят контакты заземления и питания. К вольтметру подключают провод, соединенный с сигнальным контактом тестируемого датчика. При его нормальной работе напряжение будет составлять около 2,5 В. При наличии неисправностей – отличаться в большую или меньшую сторону.
6. Тестер переключают в режим работы тахометра и отсоединяют от ДАД вакуумный шланг. Положительный ввод подключают к сигнальному проводу, а минус – к заземлению. При исправном датчике тахометр выдаст результат – 4400-4850 об/мин.
7. Снова используется вакуумный насос, который подключается к датчику давления. Насосом постоянно меняют разрежение в приборе и следят за показаниями тахометра. При исправном датчике разрежение и показатели тахометра будут стабильными.
8. При отключении вакуумного насоса, тахометр останавливается на показателе 4400-4900 об/мин. Если показания отличаются от указанных в ту или иную сторону – датчик неисправен.

Ремонт

После диагностики неисправности ДАД, приступают к ее устранению. При мелкой поломке, поддающейся ремонту, прибор оставляют. Если прибор выдает неправильные показания – необходима его полная замена.

Конструкция датчика на проведение ремонта не рассчитана, и все действия, направленные мастером на устранение неисправностей, проводятся на его страх и риск.

Но стоимость нового прибора достаточно высока, и все манипуляции в случае успеха становятся оправданными.

Ремонт датчика осуществляют в определенной последовательности:

1. Ножом или другим острым инструментом снимают крышку прибора, после чего выявляют местонахождение неисправности.
2. Контакты чистят от загрязнений и ржавчины, проверяют надежность их соединения, а после чистки просушивают, заливают силиконовым герметиком, и снова сушат. На собранном приборе герметиком заделывают все стыки.
3. Прибор устанавливают на автомобиль и проверяют его исправность. Быстрый запуск двигателя и его ровная работа означают исправность прибора. Если ремонт не принес ожидаемых результатов – датчик меняют на новый.

Датчик абсолютного давления(MAP) замена. — Chevrolet Lacetti 5D, 1.6 л., 2005 года на DRIVE2

Всем доброго времени суток.Как-то писал, что ни с того ни с сего загорелся «Джеки чан», машина работала на холостых оборотах, резко падают обороты, машина глохнет. Завожу и загорается «чек».Мучался пару дней, чек то горел, то пропадал.Поехал к диагносту, врач показал что проблема в датчике абсолютного давления.

• Собственно выкладываю инфу здесь, может кому пригодится.
• ДАД, он же Датчик Абсолютного Давления, или же «вакуумный датчик».

ДАД и номер кат.96276354

Цель датчика – изменить параметры впрыска и УОЗ (угол опережения зажигания) таким образом, чтобы при изменении нагрузки двигателя (которую он отслеживает по изменению разрежения воздуха во впускном коллекторе, и которое очень сильно зависит от степени нажатия педали газа), атмосферного давления воздуха, параметры двигателя укладывались в экологические нормы, и благодаря этому, экономит топливо.У меня датчик умер, пробег 145000, хотя диагност сказал, что это большая редкость.Как проявлялась эта хрень опишу ниже:ЭТАП 1. Детонация.ЭТАП 2. Потеря мощности.Субъективно – не едет машина. Тяжело разгоняться, обгонять… Сюда же можно отнести перерасход топлива, небольшой но заметный.ЭТАП 3. Провалы при трогании с места. Если сильно нажать на педаль и попытаться тронуться резво – провалы и рывки, если педаль нажать меньше – разгоняется нормально. Если начала уже тупить – спасти ситуацию и не прослыть чайником можно только отпусканием педали.Этап 4. Кома. Глохнет.Машина наотрез отказывается разгоняться, глохнет и троит. Попытка завести двигатель – безуспешна. Глохнет сразу. Очень, похоже что двигателю не хватает бензина.

На этом этапе нужно сдернуть ПРОВОД (разъем) с ДАД. Не шланг, а именно провод. Конечно, загорится СЕ на приборке, но машина едет «как новая».

Осложнения:1. Дефект плавающий, СЕ и мотор-тестер могут показать полную исправность автомобиля. После обездвиживания машины, спустя какое то время, ДАД способен оклематься и вести себя как исправный.2. Неисправность ДАД слишком похожа на неисправность бензонасоса

3. ДАД способен Ваш автомобиль обездвижить до состояния эвакуатора.

В общем вот такие симптомы.Новый датчик стоит в районе 1500 рупий, брал б/у с разборки за 500 руб.заменил и все ок.

Место нахождение датчика в авто

Поменял сам, сложностей никаких. Нужен ключ на 10, откручивает крепежный болт, снимаем трубку и отсоединяем разьем. На фото показано стрелочками

Трубка и болт

ДАД бывают корейский (GM), и российский. От последнего лучше отказаться, по сведениям, он крайне ненадежен.Надеюсь информация была полезной.Вывод прост-«ДИАГНОСТИКА ВАМ ПОМОЖЕТ» от лишних затрат.

Всем ровных дорог и спасибо за внимание.
