Датчик холостого хода ВАЗ 2115: устройство, проверка, ремонт, замена

В инжекторной системе двигателей устанавливается огромное
количество различных датчиков отвечающих за конкретную функцию ДВС. Большое
наличии датчиков позволило улучшить работу двигателя, сделать ее более ровной и
стабильной. Инжектор позволил тратить меньше топлива при той же скорости.

В автомобилях Лада инжекторная система появилась в конце
90-х и начале 00-ых. Каждый датчик связан между собой через электронный блок
управления и выход из строя одного датчика способен наделать много проблем в
работе ДВС, попросту сбив весь механизм.

В данной статье речь пойдет о регуляторе холостого хода на автомобилях Лада, таких как 2110, 2112, 2114, 2115 и 2170. Данный датчик является одинаковым для всех автомобилей Лада.

Описание регулятора

Регулятор холостого хода является одним из важнейших
датчиков в инжекторной системе автомобиля. Именно он корректирует стабильные
обороты холостого хода. Регулятор участвует в работе двигателя только на
холостом ходу.

РХХ представляет собой электрический моторчик постоянного
тока цилиндрической формы с червячной передачей. На червячном валу
устанавливается запирающий клапан, который при формировании топливовоздушной
смеси перекрывает поступление воздуха в дроссельную заслонки.

Работа РХХ является только механической посредствам
перекрытия канала поступаемого воздуха в дроссельной заслонке. То есть при
появлении необходимости в повышенных оборотах на ХХ, регулятор перекрывает
воздушный канал, тем самым формируя топливную смесь с большим количеством
топлива, вследствие этого обороты ДВС становятся более высокими.

Устройство РХХ

Как было сказано выше, РХХ является электрическим моторчиком
постоянного тока с червячной передачей. Ниже на картинке показан РХХ в разрезе
с описанием всех его элементов находящихся внутри.

1. Подвижная головка (клапан);
2. Прижимная плоскость;
3. Обмотка статора;
4. Червячный вал;
5. Разъем;
6. Подшипник;
7. Корпус;
8. Ротор;

Где находится

Местонахождение РХХ на дроссельном узле, крепиться он с
обратной стороны ДУ двумя винтами под крестообразную отвертку. Ниже на картинке
указано местонахождение РХХ на автомобилях Лада.

Кстати РХХ на автомобилях с системой Е-ГАЗ – НЕТ, там
процесс регулирования оборотов на ХХ осуществляется положением дроссельной
заслонки.

Признаки неисправности РХХ

Так как РХХ является исключительно механическим датчиком, то
сведения о его неисправности не будет отображаться на приборной панели в виде
индикатора «CheckEngine»

Диагностировать неисправность регулятор можно по косвенным
признакам:

• Остановка двигателя на ХХ;
• Плавают обороты ХХ (самопроизвольно поднимаются и падают);
• На холодном пуске обороты ДВС не поднимаются;
• Двигатель глохнет в момент переключения передач или движении на нейтральной передаче;

Проверка РХХ

Проверка регулятора осуществляется в два этапа – визуальный
и с помощью мультиметра. Подробнее разберем каждый из этапов.

Визуальный

Необходимо смотреть визуальное состояние датчика на наличие
повреждений, целостность корпуса, отсутствие щелей между разъемом и металлической
частью.

Так же проверяется состояние заклепок. Их отсутствие
свидетельствует о наличии неучтенного подсоса воздуха.

• Проверить состояние уплотнительного кольца, оно должно быть
  без зазубрин, повреждений и плотно прилегать к РХХ, в противном случае кольцо
  необходимо заменить.

1. Проверить червячный механизм на загрязнения, на нем не должно
   быть следов нагара, пружинка должна быть целая.

При загрязнении в червячном механизме необходимо промыть РХХ
очистителем карбюратора.

Мультиметром

Проверка мультиметром осуществляется замером сопротивления
между контактами. Это позволит определить целостность обмотки моторчика и
установить его пригодность к дальнейшей эксплуатации.

Для проверки необходимо на мультиметре выставить переключатель в режим измерения сопротивления на 200 Ом.

Подключаем щупы к центральным выводам РХХ. Сопротивление на экране мультиметра должно быть 50 Ом. Если мультиметр показывает 1, то вероятнее всего РХХ неисправен вследствие обрыва внутренней обмотки.

Стоимость

В таблице приведены РХХ, которые по отзывам владельцев
автомобилей Лада, являются самыми надежными и доступными.

Замена

Замена осуществляется быстро и без особого труда, достаточно
лишь следовать указанной ниже инструкции.

• Снимаем минусовую клейму с АКБ, так как работы проводятся с электрооборудованием автомобиля

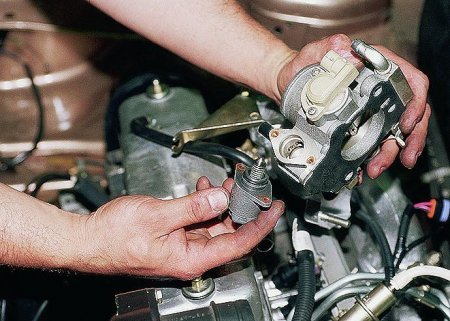

• Снимаем разъем с регулятора и откручиваем два винтика под крестовую отвертку

• Вынимаем регулятор и устанавливаем новый в обратной последовательности. Не забудьте установить уплотнительное кольцо между РХХ и ДУ. Рекомендуется немного смазать кольцо моторным маслом для более легкой установки в дроссельный узел.

Надеемся, наша статья была Вам полезна.

Ваз 2115 датчик холостого хода признаки неисправности

Регулятор холостого хода (РХХ) служит для поддержания установленных оборотов двигателя на холостом ходу за счет изменения количества воздуха, подаваемого в двигатель при закрытом дросселе. РХХ расположен на дроссельном патрубке и представляет собой шаговый двигатель анкерного типа с двумя обмотками.

При подаче импульса на одну из них игла делает один шаг вперед, на другую — шаг назад. Через червячную передачу вращательное движение шагового двигателя преобразуется в поступательное движение штока. Конусная часть штока располагается в канале подачи воздуха для обеспечения регулирования холостого хода двигателя.

Шток регулятора выдвигается или втягивается в зависимости от управляющего сигнала контроллера. Регулятор холостого хода регулирует частоту вращения коленчатого вала на режиме холостого хода, управляя количеством воздуха, подаваемым в обход закрытой дроссельной заслонки.

В полностью выдвинутом положении (выдвинутое до упора положение соответствует «0» шагов), конусная часть штока перекрывает подачу воздуха в обход дроссельной заслонки. При открывании клапан обеспечивает расход воздуха, пропорциональный перемещению штока (количеству шагов) от своего седла.

Полностью открытое положение клапана соответствует перемещению штока на 255 шагов. На прогретом двигателе контроллер, управляя перемещением штока, поддерживает постоянную частоту вращения коленчатого вала на холостом ходу независимо от состояния двигателя и от изменения нагрузки.

В системах «Микас» чаще применяется несколько другое название — Регулятор Добавочного Воздуха (РДВ). РДВ имеет другую конструкцию: вместо шагового двигателя применен моментный двигатель, который поворачивает запорный элемент на определенный угол, пропорциональный напряжению.

Дипазон напряжения питания В: 7,5-14,2 для РХХ212-1148300-02 (Производство КЗТА) и РХХ212-1148300-01 (Производство ОАО Пегас, г. Кострома)

ТестированиеВыключить зажигание. Отсоединить колодку жгута от регулятора. С помощью мультиметра проверить сопротивление обмоток РХХ.

Сопротивление между контактами системы регулировки холостого хода А и В, и С и D должно быть 40-80 Ом. Если нет заменить РХХ. Если да Проверить сопротивление между контактами В и С, А и D.

Прибор должен показывать бесконечность(обрыв цепи). Если нет заменить РХХ. Если да цепь РХХ в порядке.

Признаки неисправности датчика холостого хода (рхх)К сожалению регулятор холостого хода не оснащён системой самодиагностики, поэтому ни бортовой компьютер (бк), ни загорающийся чек эйндж не сообщит нам об этом.

Но если у вас встречаются следующие проблемы, то датчик нужно проверить (Как проверить РХХ?), почистить (Как почистит РХХ?) отремонтировать (Как отремонтировать РХХ?) или заменить (Как заменить датчик холостого хода?) в случае неисправности.

• 1) Глохнет на холостом ходу
• 2) Плавают обороты холостого хода
• 3) При запуске холодного двигателя отсутствуют повышенные обороты
• 4) Глохнет в момент снятия передачи на коробке

В принципе все симптомы смерти РХХ схожи с симптомами ДПДЗ. Но отличие в том, что при смерти ДПДЗ ошибку покажет бортовой компьютер или загорится чек эйндж.

1. БОЛЕЕ ПОДРОБНО МОЖНО ПРОЧИТАТЬ ТУТ
2. Цена вопроса: 350 рублей
3. Нравится 10 Подписаться
4. Участвовать в обсуждениях могут только зарегистрированные пользователи.
5. Полная версия сайта

Датчик холостого хода. Принцип работы, признаки неисправности

Датчик холостого хода (дхх), а правильнее называть «регулятор холостого хода» (рхх) на ваз 2114 и на других семействах самары предназначен для стабилизации и автоматической регулировки холостого хода. Датчик холостого хода представляет собой электродвигатель с конусной иглой.

Где находится Регулятор холостого хода (рхх)?

Датчик холостого хода расположен на корпусе дроссельного узла. Датчик холостого хода расположен рядом с датчиком положения дроссельной заслонки. ДХХ крепится двумя винтиками. Так же встречается, что датчик посажен на лак.

Фото датчика холостого хода (рхх)

Датчик холостого хода находится под номером 3. Рядом с номером 4

Принцип работы датчика холостого хода (рхх)

В момент, когда мы включаем зажигание, шток на регуляторе холостого хода полностью выдвигается и упирается в специальное калибровочное отверстие в дроссельном патрубке.

После, датчик отсчитывает шаги и возвращает клапан в исходное положение. Положение исходного клапана зависит от прошивки: к примеру январь 5.

1 – 120 шагов на прогретом двигателе, Bosch – примерно 50 шагов на прогретом двигателе.

На прогретом двигателе в момент регулировки датчик находится на отметке 30-50 шагов. С увеличением или уменьшением шагов, объём воздуха, проходящий через калибровочное отверстие, постоянно изменяется. При чём, если шток вытягивается – то шаги увеличиваются и наоборот. Ход штока составляет 250 шагов.

В момент покупки датчика холостого хода на ваз, расстояние от головки штока до фланца должно быть не более 23мм. Внимательно измерьте длину выступающей головки.

В двигатель поступает определённое количество воздуха, необходимое для нормальной работы двигателя, тем самым регулируя холостой ход.

Поступающий воздух анализируется датчиком массового расхода воздуха (ДМРВ ) и, в соответствии с его количеством, Контроллёр подаёт необходимое количество бензина в двигатель через топливные форсунки.

По датчику положения коленчатого вала (ДПКВ ), контроллер следит за количеством оборотов двигателя и управляет регулятором холостого хода. Именно так происходит процесс подачи нужного объёма воздуха.

На холодном двигателе контролёр повышает обороты за счёт Датчика холостого хода (рхх) и повыщает обороты двигателя при прогреве. Такой режим позволяет сразу начинать движения без прогрева.

Рекомендуется устанавливать датчик холостого хода от группы «омега» с номером 2112-114830. Так же неплохие РХХ 2112-1148300-04 «КЗТА». Стоит отметить, что при покупке нужно обращать внимание на конечную метку 04.

Датчики выпускаются с метками 01 02 03 04, поэтому посмотрите на метку старого датчика и приобретайте такой же. Если вы поставите к примеру датчик с меткой 04 вместо 01 – датчик работать не будет.

Допускается такая замена: 01 на 03, 02 на 04 и наоборот.

Признаки неисправности датчика холостого хода (рхх)

К сожалению регулятор холостого хода не оснащён системой самодиагностики, поэтому ни бортовой компьютер (бк ), ни загорающийся чек эйндж не сообщит нам об этом.

Но если у вас встречаются следующие проблемы, то датчик нужно проверить (Как проверить РХХ? ), почистить (Как почистит РХХ? ) отремонтировать (Как отремонтировать РХХ? ) или заменить (Как заменить датчик холостого хода? ) в случае неисправности.

1. Глохнет на холостом ходу.
2. Плавают обороты холостого хода.
3. При запуске холодного двигателя отсутствуют повышенные обороты.
4. Глохнет в момент снятия передачи на коробке.

В принципе все симптомы смерти РХХ схожи с симптомами ДПДЗ. Но отличие в том, что при смерти ДПДЗ ошибку покажет бортовой компьютер или загорится чек эйндж.

Сколько стоит датчик холостого хода?

Купить датчик холостого хода на ваз вы можете в любом магазине автозапчастей вашего города. Стоимость датчика составляет порядка 350 рублей. Остерегайтесь подделок.

Признаки неисправности датчика холостого хода на ВАЗ 2114

Датчик холостого хода ВАЗ 2114 призван контролировать и развивать требуемые обороты на двигателе автомобиля.

Так ли он необходим и за что отвечает датчик холостого хода? По своей сути он является электродвигателем с вмонтированной в корпус иглой, имеющей форму конуса.

Его задача заключается в доставке нужных (требуемых) объемов воздуха для неизменной работы автомобильного двигателя на холостых оборотах.

Работа его начинается, как только включается зажигание на автомобиле. Игла конусная прикреплена к штоку.

Датчик начинает его двигать, а игла то открывает, то закрывает в дроссельном патрубке калибровочное отверстие, что прекращает подачу или, наоборот, позволяет воздуху проходить. В этом и заключен принцип работы датчика холостого хода.

Это позволяет сразу начинать движение легкового автомобиля еще при холодном двигателе. Таким образом, неустойчивая работа двигателя на холостом ходу ВАЗ 2114 должна насторожить автовладельца.

На различных сайтах, форумах, поисковиках можно встретить вопросы: «Что такое РХХ?». Это сокращенное название датчика или регулятора холостого хода, следовательно, в этой статье он будем обозначаться его по-разному.

Регулятор холостого хода ВАЗ 2114

Определение неисправности

Понять, что проблема именно в датчике не сложно, для этого не нужно ехать на дорогостоящую диагностику. Есть видимые показатели, которые помогает определить данную поломку:

1. Плавают обороты на холостом ходу ВАЗ 2114. Особенно это заметно, если дополнительно включить какие-нибудь приборы, такие как печку, автомагнитолу, свет;
2. При переключении на нейтральную скорость двигатель глохнет;
3. Мотор троит;
4. Возможна и вибрация кузова. Все вместе это уже признаки неисправности датчика холостого хода. Также показателем является и горение значка «Check engine», но загореться она в таком случае может и не всегда.

Существует несколько решений данной проблемы:

• почистить его;
• заменить вышедшую из строя запчасть на новую.

Но прежде чем решить, что будет необходимо в данном конкретном случае, сначала выясняем, подлежит ли он ремонту. В любом случае для точной диагностики регулятор необходимо снять. Ниже размещена картинка, которая для упрощения поиска покажет, как выглядит датчик холостого хода.

Замена РХХ на ВАЗ 2114

С внешним видом определились, но, чтобы его снять, надо определиться, где стоит датчик холостого хода. Ориентируемся на педаль газа, к которой идет тросик. Регулятор холостого хода на ВАЗ 2114 ищем напротив данного тросика, а именно на дроссельной заслонке, которая расположена ниже ее датчика положения. Он приклеен или прикреплен всего на два болта.

Чтобы его снять нужно:

1. Отключить обязательно зажигание автомобиля и снять зажимы-клеммы аккумулятора;
2. Вытащить разъем путем отсоединения проводов, ведущих к нему;
3. Откручиваем подходящей отверткой провода и вынимаем саму запчасть;
4. В случае, когда датчик приклеен, то прежде придется вытащить дроссельный узел полностью, а потом уже аккуратно отклеить датчик.

Проверка состояния

Если есть тестер для проверки, то процедура упрощается. Но диагностировать работоспособность можно и без помощи специальных анализаторов. Здесь без помощи друга, коллеги, соседа или просто знакомого не обойтись. Нужно присоединить разъем к снятому датчику.

Аккуратно поставить палец на конусную иглу и ее кончик. При этом нужно помнить, что давить на иглу нельзя. После этого просим завести машину (включить зажигание). Палец должен почувствовать небольшие вибрации (толчки). Это говорит о рабочем состоянии регулятора.

Датчик холостого хода ВАЗ 2114

Далее осматриваем сам РХХ на предмет выявления его загрязненности. Почистить его необходимо, так как это увеличит срок его службы и отразится на оборотах двигателя и его работе. Чистится он просто.

Берем очиститель специальный, предназначенный для карбюратора. Стоит недорого, продается в любом магазине для авто, а также во многих гипермаркетах в отделе для автомобиля.

В жидкость обмакиваем ватную палочку и аккуратно промываем все контакты.

Шток, пружину и конусную иглу также заливаем очистителем и при помощи старой зубной щетки убираем все загрязнения. Для улучшения показателей также чистим и дроссельную заслонку.

Прежде чем вернуть РХХ на место лучше также очистить клапан и его седло, а также площадь всей поверхности, на которую крепится уплотнительное кольцо.

Само кольцо-уплотнитель обмазываем маслом для мотора и ставим в обратном порядке все на место.

Ремонт и покупка нового РХХ

Выше мы рассмотрели порядок действий при рабочем датчике. Если при диагностике пальцем не чувствуется вибрация иглы, то ремонтировать такой агрегат не стоит. Проще его выкинуть и приобрести новый.

Не нужно переживать по этому поводу, поскольку цена датчика холостого хода на ВАЗ 2114 не велика. Самые дешевые – отечественные. Ценник начинается от 350 рублей и зависит от производителя и вида. Всего их 4.

Какой РХХ лучше поставить на ВАЗ 2114 решать только вам, но идеальным вариантом считается замена нового на аналогичный.

Можно взять старый с собой в магазин, и попросить продать точно такой же. Консультацию по выбору могут дать также и продавцы запасных частей. Купить датчик холостого хода возможно в разных местах, таких как магазины автозапчастей и автомобильные рынки. При этом стоит обратить особое внимание на вид упаковки, правильность написания названий и показателей.

Ошибки на коробке не являются опечатками, а свидетельствуют о том, что данный товар поддельный. Внешне упаковка очень похожа, поэтому владельцу машины очень легко не заметить разницы. Покупать необходимые узлы и агрегаты на автомобиль лучше в проверенных местах, всегда спрашивать чек на покупку, а также можно попросить сертификаты на интересующую модель.

Точный срок службы РХХ определить невозможно. Зависит он от качества материала, завода-производителя, износа всего автомобиля. Поэтому при оценке работоспособности нужно обращать внимание на вышеуказанные «симптомы». Как видим, если плавают обороты на ВАЗ 2114, то проверить РХХ надо в первую очередь.

В автомобиле не бывает лишних узлов, но от того, какие обороты должны быть на холостом ходу ВАЗ 2114, зависит дальнейшее состояние двигателя.

При переведении рычага коробки передач в положение «нейтралки» ваш железный конь может заглохнуть на любом перекрестке, что может привести к самым непредсказуемым последствиям.

Рекомендуем

• Замена регулятора напряжения на ВАЗ 2114
• Замена датчика фаз на ВАЗ 2114
• Ошибки датчика фаз на ВАЗ 2114
• Как осуществить замену лампочки подсветки номера на ВАЗ 2114?

Источники: https://www.drive2.ru/b/1008426/, https://vaz-2114-lada.ru/2012/10/datchik-kholostogo-khoda-princip-raboty-priznaki-neispravnosti/, https://nadomkrat.ru/elektrooborudovaniye/datchik-xolostogo-xoda-vaz-2114

Ваз 2115: замена датчика холостого хода и его проверка

Датчик (ХХ) холостого хода

Если двигатель вашего автомобиля ваз 2115 на холостом ходу работает с перебоями, вам нужно убедиться в исправности датчика отвечающего за работу двигателя на холостом ходу. Возможно, вам потребуется замена датчика холостого хода ваз 2115, так как ремонту он не подлежит.

Сначала важно убедиться – в чем причина, может дело и не в датчике. Проще и дешевле всего произвести замену своими руками, минимум инструмента и минимум затрат.
Сейчас сложно представить себе автомобиль, не имеющий холостого хода. В условиях езды по городу он просто необходим.

Этот режим позволяет не глушить мотор  автомобиля при каждой остановке либо на  светофоре.

Датчик (ХХ) холостого хода

Это специальное устройство, управляющее  частотой вращения коленчатого вала:

•  Он представляет из себя клапан, который имеет конусную запорную иглу, которая перемещается при посредстве шагового двигателя
• Сам клапан рассматриваемого нами датчика, располагается в канале дроссельного патрубка.
• Он управляет необходимым количеством воздуха, который подается в обход (минуя) дроссельной заслонки.
•  Именно благодаря такому его  функционированию происходит регулирование частоты вращения нашего коленчатого вала.
• В зависимости от характера работы двигателя, установленный датчик обеспечивает регулировку уменьшения либо увеличения оборотов двигателя (до оптимальных), работающего на холостом ходу.

Кроме описанной основной функции, он также еще влияет на понижение токсичности выхлопов двигателя.
Как это происходит:

• В процессе торможения двигателем происходит закрывание дроссельной заслонки (довольно резкое).
•  А датчик при этом, увеличивает подаваемый объем воздуха, в обход этой заслонки.
• Таким образом, происходит процесс обеднения топливнойсмеси добавлением воздуха, что минимизирует токсичность выбрасываемых выхлопных газов.

Где расположен датчик

Он установлен на корпусе дроссельного узла, недалеко от датчика дроссельной заслонки, прикручивается двумя винтами, либо просто приклеивается.

Как проверяется его работоспособность

 Итак:

• Выключаем зажигание;
• Отсоединяем колодку с проводами от регулятора;
• При помощи мультиметра, проверяем сопротивление между парами контактов: Aи B; Cи D;
• Допустимое сопротивление находится в пределах от 40 — 80 Ом;
• Если получили другие показания сопротивления, регулятор неисправен и требует замены;
• Если сопротивление в норме, переходим к следующему абзацу (пункту);
• Используя все тот же мультиметр, теперь меряем сопротивление между парами контактов B и C,A и D;
• Индикатор мультиметра покажет либо бесконечность, либо обрыв цепи;
• Если другие показания, значит, регулятор неисправен.

Как заменить датчик холостого хода ваз 2115

Если выявили неисправность датчика, рекомендуется его заменить на новый. После ремонта никто не гарантирует длительного срока службы, а цена нового — порядка 350 рублей.
Что необходимо, чтобы заменить датчик на ваз 2115:

• Новый датчик;
• Немного масла;
• Крестовая отвертка.

Пошаговая инструкция

 Итак:

• Сначала устанавливаем автомобиль на ровную площадку.
• Затем затягиваем ручник.
• Открываем капот и обнаруживаем регулятор ХХ, расположенный на корпусе нашей дроссельной заслонки.
• Отключаем зажигание и отсоединяем клеммы от аккумулятора, иначе может возникнуть короткое замыкание во всей электронной системе двигателя.
• Отсоединяем колодку с проводами от датчика.

Отключаем колодку с проводами

• Чтобы упростить работу по замене датчика,демонтируем весь дроссельный узел.
•  Узел регулятор крепится тремя болтами.
•  Откручиваем их при помощи крестовой отвертки.

Откручиваем винты крепления узла при помощи крестовой отвертки

•  Снимаем дроссельный узел.

Снимаем узел

• После этого, осторожно снимаем регулятор.

Осторожно откручиваем регулятор

• Прежде чем  устанавливать новый датчик ХХ двигателя, необходимо тщательно очистить от пыли и грязи  воздушный канал внутри дроссельного узла и ту поверхность, где устанавливается уплотнительное кольцо.
•  Если обнаружили трещины на уплотнительном кольце, потертости либо повреждения, значит лучше его заменить.
•  Перед установкой смазываем уплотнительное кольцо моторным маслом.
• Кольцо устанавливаем на поверхности дроссельного узла (смотрите фото выше).
• Затем туда устанавливаем до упора новый датчик, тщательно закручиваем крепежные винты.
• Также не забываем про кронштейн крепления жгута проводов.
• Устанавливаем назад дроссельный узел и прикручиваем.
• Тщательно проверяем плотность и правильность прилегания всех участков несколько раз. Надеваем клеммы на аккумулятор и затем проверяем плавность работы двигателя.

Как выбрать новый

Новый датчик выбираем по одному важному параметру – расстоянию между монтажным фланцем и кончиком иглы клапана, оно должно составлять 2.3 сантиметра. Производитель может быть любой, тут вы ориентируйтесь сами, исходя из опыта.

Что необходимо сделать, чтобы подремонтировать регулятор, и доехать на нем до магазина запчастей:

• Снимаем его.
• Ударяем тяжелым предметом, например молотком, три раза (бьем со стороны клеммы в направлении угла заднего торца).
• Этим вы можете восстановить контакт, нарушенный из-за тепловых перепадов.
• Если это не помогло – уже ничто не поможет, только замена.

Если  на карбюраторном двигателе вы хотите установить новый регулятор, обязательно на клапан надевайте жиклер, снятый со старого регулятора:

• Сделать это просто, а польза огромная.
• Старый жиклер специально подобран и притерт к карбюратору, проблем с регулировкой карбюратора не возникнет.
• А если он стоит заводской, значит тем более, он уже подогнан именно к вашему карбюратору.

Если обнаружена поломка датчика ХХ, сбои в работе двигателя, лучше произвести замену как можно скорее, так как от этого зависит срок службы  двигателя автомобиля.

Если у вас возникли сомнения в собственных способностях, тогда предоставьте заменить датчик ХХ профессиональному мастеру, который без затруднений осуществит подобную работу.

Много времени это не займет, зато вы будете уверены и спокойны.

Замена датчика холостого хода на ваз 2115 произведена успешно и быстро. Если что-то осталось непонятным  посмотрите видео по данному вопросу.

Датчик холостого хода ваз 2115 — устройство рхх и ремонт, замена

Современные автомобили с инжектором имеют в своей конструкции механизм, отвечающий за пуск “на холодную” и работу мотора на холостых. Этим устройством управляет контроллер. Регулятор надежен и прост, но проблемы все-равно случаются.

Причины неисправности регулятора холостого хода (сокращенно его называют “РХХ”)

Поломки датчика могут возникнуть из-за следующих факторов:

• сломан шаговый движок (чаще всего вследствие естественного износа);
• нарушен или отсутствует контакт в электропитании;
• конус и шток загрязнены (масляный налет имеет тенденцию возникать на изношенном моторе);
• неполадки ЭБУ (сопутствующие неприятности — перерасход топлива, затрудненный пуск двигателя, нестабильная работа авто на разных режимах и пр.)

Понять, что автовладелец имеет дело с неисправностью регулятора холостого хода можно довольно просто. Для этого нужно завести двигатель и демонтировать подключающее гнездо с колодки. Если поломки нет, обороты быстро упадут. ДВС при этом остановится благодаря пружинному механизму, выталкивающему конус. Этот процесс сопровождается полным закрытием сечения обводного канала.

При незначительных изменениях в работе мотора необходима дополнительная диагностика.

Неисправности датчика холостого хода

Первым делам меряют напряжение в питании узла.

Следующим шагом проверки РХХ идет определение напряжения в питании. Его выполняют по следующему алгоритму:

• отсоединяют разъем;
• запускают ДВС;
• вольтметром проводят замер напряжения контактов (у машин “ВАЗ” это клеммы с маркировкой A и D).

Основной принцип интерпретации результатов сводится к двум вариантам. Первый из них — значение ниже 12 В (проверяйте электропроводку). Второй (замеры больше указанного значения) — требуется проверить сам регулятор.

Часто основным признаком неисправности холостого хода считают горящий Check Engine. Такая опция имеется далеко не у всех автомобилей, поскольку агрегат — исполнительный механизм.

Если обороты “плавают” на ХХ, необходима доскональная диагностика. Сначала проверяют сам регулятор. Изменение вращения коленвала может произойти из-за отказа датчиков всасываемого воздуха, поломки распределителя газов и пр.

Частые признаки неисправности датчика холостого хода перечислены ниже:

• “на холодную” обороты колен. вала не увеличиваются (мотор нестабилен и может глохнуть);
• при росте нагрузки генератора обороты ХХ падают (чтобы создать такие условия, в машине включают фары и электроприборы);
• в процессе езды автомобиля ДВС при переключении скорости на МКПП периодически глохнет;
• обороты самопроизвольно снижаются и повышаются.

При обнаружении подобных проблем неисправность клапана холостого хода можно попробовать найти самостоятельно. Например, проведя осмотр на глаз. Так вы можете обнаружить износ иглы, дефекты корпуса и наличие нагара.

Последний легко поддается средству для очистки карбюратора. Заодно осмотрите дроссель и обводной канал — почистите их, если необходимо, тем же спецсредством.

За что автолюбители выбирают отдать ремонт своего “железного коня” в техцентр? Главным преимуществом является экономия времени (если делать у профессионалов).

Неисправности регулятора холостого хода — сигнал Check Engine

Словарь кодов ошибок легко найти в интернете.

Системы управления в автомобилях с инжектором регистрируют отклонения в работе топливного регулятора. Ниже представлены некоторые возможные коды сбоя РХХ с расшифровкой:

• Р1509 (перегруз управляющей схемы);
• Р1513 (замыкание на “массу”);
• Р1514 (обрыв или другие проблемы на 12 В).

Если приходит информация о неполадке, проверьте проводку — возможно проблема кроется именно в ней. Тестовые коды получают через специальный разъем с помощью сканера. Полученные значения можно расшифровать самостоятельно, воспользовавшись специальными таблицами (ищите в сети). Если проверить систему быстро не получается, тщательная чистка поможет отсрочить замену на какое-то время.

Исправность можно определить и самостоятельно, но для этого понадобятся навыки и осциллограф.

Клапан холостого хода. Почему необходимы срочные меры при обнаружении  признаков неисправности

Этот элемент непосредственно влияет на работу мотора, регулируя подачу воздуха (он проходит мимо дросселя).

Когда включают электроприборы в авто, нагрузка на генератор и, соответственно, двигатель существенно возрастает (в том числе растет температура).

Чтобы поддерживать стабильный ХХ и напряжение АКБ при прогретом силовом узле, устройство частично открывает канал. Результат: в ДВС попадает больше воздуха.

Чаще всего причиной неисправности холостого хода становится загрязненный шток. Если пренебрегать регулярной очисткой дроссельной заслонки, нагар может появиться на элементах управляющей системы.

Это может привести в том числе к отказу резистора ЭБУ из-за перегрузки регулирующего канала. Грязь на рассматриваемом узле приводит к повышенной нагрузке, мешающей штоку двигаться.

Резистор стоит недорого, но к общей сумме плюсуйте временные и денежные затраты на диагностику.

По конструкции система бывает трех видов.

Поиск источника проблемы при появлении признаков неисправности регулятора холостого хода начинается с “матчасти”. Стабилизирующие ХХ системы бывают трех типов (в скобках указано количество контактов в диагностическом разъеме):

• соленоидный (2);
• роторный (3);
• шаговый (4).

Чаще встречается третий вариант. В него входят четыре обмотки и кольцевой магнит, которые расположены перпендикулярно друг к другу. Вращение ротора провоцируется напряжением на определенных обмотках. Оно передается через червячную передачу, приводя в движение “шторку”. Для проверки электрообмоток нужно измерить сопротивление на первых и вторых двух контактах (используйте мультиметр).

Часто признаки неисправности датчика холостого хода на инжекторе появляются из-за загрязненного воздушного фильтра. Для профилактики подобной проблемы зимой опытные автовладельцы рекомендуют почаще делать “перегазовку”, которая позволит:

• убрать конденсат из выхлопной системы;
• разработать шток.

Для минимизации рисков откажитесь от повторной эксплуатации старого фильтра. Заслонку дросселя и патрубки мойте только спецсредствами (как мы уже упоминали, подойдет чистящее средство для карбюраторов).

Как найти датчик холостого хода при обнаружении признаков неисправности? Мы приведем пример на отечественном авто “Приора”. Под капотом находите и достаете пластиковый кожух двигателя. Найдите глазами дроссельный элемент.

Если смотреть “по ходу” движения машины, искомый механизм будет справа.

Почистите его, снимите и протестируйте при необходимости.

Поиск причины неисправности датчика холостого хода на автомобилях “ВАЗ”

Используя тестер, профессиональный или самодельный, вы обнаружите корень проблемы.

Для самостоятельной быстрой диагностики в продаже есть специальные приборы, но у них достаточно высокая стоимость. Некоторые автовладельцы используют тестеры, сделанные в “домашних” условиях (выяснить, как производится “домашний”, можно на автомобильных форумах). Мы рекомендуем обратиться к профессионалам, но окончательное решение за вами.

Источники

• zen.yandex.ru/media/uremont/priznaki-neispravnosti-datchika-holostogo-hoda–kak-vyiavit-simptomy-5e2086d843863f00b1379284
• ladaautos.ru/vaz-2115/gde-raspolagaetsya-datchik-xolostogo-xoda-vaz-2115.html
• osensorax.ru/posiciya/datchik-holostogo-hoda-vaz-2115
• drive2.ru/l/2752594/
