Газовая установка функционирует в автоматическом режиме.
Поэтому чтобы работа газового устройства была безопасной, в него встраивают механические контроллеры, фиксирующие отклонения от нормы различные параметров.
Одним из таких контроллеров является датчик тяги для газового котла. Как он устроен, какую классификацию имеет и почему срабатывает? Ответы на эти и другие вопросы далее в статье.
Описание и назначение
Данный контроллер – важнейший измерительный прибор в газовой установке. Если датчик перестанет работать, устройство придет в негодность, а это может повлечь за собой серьезные последствия, вплоть до причинения вреда здоровью людей. Когда в установке поддерживается нормальная тяга, то продукты сгорания выходят по вытяжной трубе на улицу, а не скапливаются в помещении.
Следует запомнить, что если тяга в трубе недостаточно сильная, датчик отключает установку, чтобы продукты горения не скапливались внутри помещения и не наносили вред тем, кто в нем находится.
Еще одна причина контролировать тягу – экономическая. Если в котле не будет обеспечен нормальный уровень тяги, горелка может погаснуть и дорогостоящее оборудование будет испорчено. По этим причинам очень важно, чтобы датчик функционировал правильно, а если этого добиться не удается, необходимо его заменить и не использовать установку с неисправным контроллером.
Конструкция и принцип работы
Этот датчик представляет собой высокоточное термочувствительное реле. Термочувствительное реле – механическое устройство, которое переходит из одного устойчивого состояния в другое при достижении определенной температуры. Устойчивые состояния можно обозначить условно как «включено» и «выключено».
Другими словами, термореле в газовой установке работает в качестве предохранителя.
Типы датчиков
Подобные датчики классифицируются по котлам, в которых они установлены, а котлы классифицируются по виду тяги, которая в них обеспечивается.
Котлы бывают:
- с естественной тягой;
- с принудительной тягой.
Датчики в них выполняют одну и ту же функцию, работают примерно по одному и тому же принципу, хотя имеют разную конструкцию.
С естественной тягой
В газовых устройствах, в которых тяга обеспечивается естественным образом, камера сгорания имеет открытый тип, а скорость вывода продуктов сгорания регулируется изменением размеров выводной системы.
Контроллер в такой установке – высокочувствительная пластина из биметаллического материала, к которой подсоединен контактный провод. Если тяга поддерживается на нормальном уровне, то пластина остается в первоначальном положении и устройство работает дальше без перебоев.
Если температура повышается и достигает определенного уровня (прописан в технической документации), то металл пластины за счет особой структуры строения начинает плавиться и контакт от него отстает, закрывая газовый клапан. Как только причина неисправности устраняется, газовый клапан возвращается в первоначальное положение.
С принудительной тягой
В установках с принудительной тягой камера сгорания имеет закрытый тип, а выход продуктов горения обеспечивается за счет установленного на выходе трубы вентилятора.
В таких устройствах контроллер имеет более сложную конструкцию. Он является чувствительной мембраной, работающей в паре с термореле. Мембрана контролирует скорость вывода продуктов горения. Если она опускается меньше заданной, то мембрана перестает деформироваться и реле размыкает контакты, отключая подачу газа.
Основные причины срабатывания
Выделяют ряд основных причин, по которым может сработать контроллер независимо от типа камеры сгорания, которая установлена в газовой установке.
Не стоит абсолютно полагаться на работу датчика. Поэтому, если есть возможность, лучше заранее предусмотреть негативные варианты развития событий и устранить причину их возникновения.
Некачественная тяга
Некачественная тяга – основная причина, по которой может сработать контролирующий датчик. Такая проблема может возникнуть из-за неправильной конструкции котла и выводной системы.
Например, некачественную тягу может вызвать дымоход с неверно рассчитанными габаритам, если речь идет о котле с естественным выводом продуктов горения, или вентилятор, работающий не на нужной мощности, если дело касается котла с принудительной тягой.
Стоит также проверить целостность выводной системы. Если части трубы плохо соединены между собой, величина силы тяги изменится.
Обратная тяга
Обратная тяговая сила – разновидность некачественной тяги. Она образуется, если в выводной системе появляется так называемая воздушная пробка. При ее наличии газы, которые должны выйти через выводную систему на улицу, возвращаются обратно в газовую установку из-за того, что не могут преодолеть воздушную пробку.
Эта проблема может возникнуть из-за плохой теплоизоляции (герметичности) труб выводной системы. Как только герметичность трубы нарушается, образуется перепад температур, который провоцирует появление воздушной пробки.
Чтобы исправить проблему возникновения обратной тяги, придется заняться ремонтом дымохода.
Засорение дымохода
Изменение тяги может произойти и по причине засорения дымохода. Если его выход плохо огражден от внешних воздействий, то в него может попасть, например, листва.
Но даже хорошая защищенность выходного отверстия не гарантирует его чистоту. Птицы могут свить гнездо на теплом месте и тем самым повлиять на тягу.
Но даже отсутствие птиц не гарантирует хорошей тяги, потому что выходная система может загрязняться собственной сажей.
Выход из ситуации один – регулярно чистить дымоход не только для устранения проблем, но и для профилактики их возникновения.

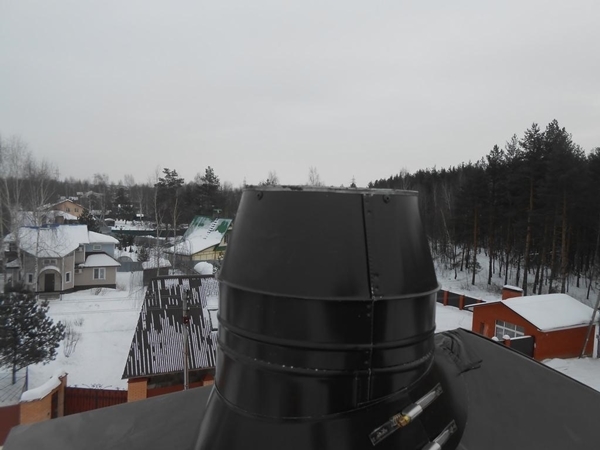

Сильный ветер
Если выводная труба расположена таким образом, что в нее может дуть ветер, то стоить подготовиться к тому, что это повлияет на работу котла. Порыв ветра, попавший в трубу, может преодолеть сопротивление выходящих навстречу продуктов горения и задуть горелку.
Если контроллер в такой ситуации не сработает, то топливо так и будет неконтролируемо подаваться в котел, но сгорать в нем не будет. Чтобы не допустить такого развития ситуации, нужно купить стабилизатор и установить его на месте выходного патрубка.
Признаки необходимости замены
Датчик – составная часть газовой системы. Он, несмотря на свою высокую надежность, спустя длительное время использования может прийти в негодность. Его рано или поздно нужно будет заменить. Что будет, если этого не сделать, описано выше.
На необходимость замены контроллера могут указывать следующие признаки:
- Установка постоянно отключается при отсутствии неисправности выводной системы.
- Генератор теплоты работает с периодичностью 20-30 минут, после чего деактивируется, а повторно включается только после полного остывания.
Если один из этих признаков проявляется, следует либо вызвать ремонтную службу, либо проверить датчик на исправность самостоятельно.
Работу датчика газового котла в отопительной системе можно проверить одним из далее описанных способов:
- необходимо установить зеркало рядом с местом крепления датчика. А если котел находится в активном состоянии, а поверхность стекла запотевает, значит, датчик неисправен;
- если закрыть заслонку выводной системы наполовину, то котел в рабочем режиме должен моментально отключиться, так как тяговая сила будет недостаточная. В случае, если этого не произошло, датчик работает некорректно и нуждается в замене.
Есть еще один, менее точный, но все же довольно эффективный способ проверки исправности датчика. Необходимо перевести котел в режим горячего водоснабжения и открыть воду на полную мощность. Если в этом случае теплогенератор отключится, то с большой долей вероятности датчик не работает. Точность метода проверки составляет 95%.
Котел может отключаться, даже если контроллер работает исправно. Дело может быть в сбое работы других устройств внутри котла.
Для решения любой возникшей проблемы нужно обязательно обратиться к специалистам газовой службы и ни в коем случае не пытаться исправить поломку самостоятельно.
Правила эксплуатации
Безопасность использования газового котла зависит не только от исправности датчика или других его составляющих частей, но и от соблюдения правил эксплуатации данной установки.
Необходимо строго соблюдать следующие требования эксплуатации:
- Запрещено устанавливать и демонтировать газовый котел самостоятельно.
- Нельзя нарушать герметичность корпуса, вскрывать его и выполнять самостоятельный ремонт технического устройства.
- Рядом с котлом нельзя хранить материалы и жидкости, которые могут легко воспламениться.
- Нельзя подпускать детей в газовой установке.
- Если нарушается герметичность котла или газовой трубы, необходимо срочно перекрыть поступление газа с помощью вентиля.
Датчик так же стоит эксплуатировать аккуратно:
- Не следует демонтировать его из газовой установки.
- Нельзя его самостоятельно ремонтировать или заменять.
- В случае его неисправности газовый котел использовать запрещено. Нарушение этого правила может повлечь за собой опасные последствия.
Стоит четко уяснить: в случае возникновения неисправности в котле нужно перекрыть поступление газа и вызвать специальную ремонтную бригаду.
Конечно, газ позволяет быстро разогревать еду или отапливать помещение, но нельзя забывать, что его использование – большая ответственность. Ответственность за жизни, здоровье и имущество людей.
Датчик тяги газового котла: принцип работы, как проверить, как установить
Накопление угарного газа вредно для человека и может привести к летальным последствиям. Чтобы избежать отравления, разрежение воздуха должно быть постоянным. Датчик тяги газового котла помогает определить интенсивность всасывания и отключает прибор при ее отсутствии.
Датчик тяги отслеживает уровень разрежения воздуха
Описание и назначение датчика тяги
Предохранительный элемент обеспечивает безопасную работу оборудования. Датчик тяги подвесного и напольного газового котла отвечает за отключение прибора при скоплении угарного газа. Наличие достаточной тяги в устройстве обеспечивает замену продуктов горения свежим воздухом, за счет нее обеспечивается безопасность.
Функция датчика тяги заключается в подаче сообщения клапану системы о том, что разрежение воздуха недостаточно, и может произойти интенсивное накопление угарного газа. Как только поступает сообщение о нарушении тяги, клапан отключает прибор.
Недостаточное всасывание отработанного воздуха приводит к возникновению явления «обратной тяги». Выброс продуктов сгорания происходит не по каналам дымохода, а в помещение, в котором установлено оборудование.
Принцип работы датчика тяги в газовой колонке
Продукты сгорания из топки попадают по дымоходу на улицу. Если в канале снижен уровень всасывания воздуха, происходит задымление помещения. Комнату наполняет угарный газ, который губительно воздействует на человека. Отравление его парами может привести к удушью.
Внимание! Если произошло накопление угарного газа в помещении, необходимо интенсивно проветрить квартиру (открыть все окна), закрыть двери в смежные комнаты и вызвать специалистов газового хозяйства.
Датчик тяги состоит из:
- биметаллической пластины;
- заглушки;
- гайки;
- штуцера.
Биметаллическое реле подает сигнал клапану затвора на включение или отключение системы котла.
Термореле состоит из биметаллической пластины с подвижными контактами
Температура отработанного газа, который находится в дымоходе, зависит от интенсивности всасывания свежего воздуха. Чем лучше тяга, тем она ниже. При нагревании биметаллическая пластина расширяется, что приводит к разъединению контакта, когда температура достигает критической величины.
Газовые котлы работают на природном и сжиженном газе. В первом случае нормальным диапазоном считают 75-950 0С. Во втором случае адекватная работа котла происходит при нагреве газа в пределах 75-1500 0С.
Калорийность сжиженного пропанобутанового газа выше, чем природного. Поэтому температура горения также повышается. Термореле настраивают на отключение при 950 0С для природного газа и при 1500 0С для пропанобутановых устройств.
Датчик тяги газового котла АОГВ расположен в зоне действия фитиля и подключен к электромагнитному элементу цепи, открывающему подачу газа.
Схема контроля подачи газа котла АОГВ предусматривает обязательное наличие датчика температуры
Электрод термопары располагают возле запальника. Пока он нагревается, подача газа не прекращается. Как только электрод охлаждается, подачу закрывают.
Типы датчиков тяги
Устройство реле различают по принципу функционирования камеры сгорания. Выделяют 2 вида конструкции: открытого и закрытого типа.
В газовом котле с открытым видом камеры сгорания работает датчик тяги. Устанавливают его в дымоуловитель. Подача газа прекращается, если биметалл превысил норму расширения, разрывая контакт в цепи.
Клапан реагирует на сигнал и перекрывает движение к запальнику.
Котлы с открытым типом камеры сгорания представляют опасность в виде обратной тяги. Она возникает если:
- дымоход забит мусором и сором;
- дует сильный порывистый ветер, который задувает систему.
В этом случае угарный дым втягивается из дымохода в комнату. На такие случаи датчик тяги не рассчитан, поэтому специалисты дополнительно советую устанавливать датчик загазованности. Это предотвратит возникновение несчастных случаев.
В газовых котлах с закрытым типом камеры сгорания устанавливают пневмореле. Его работа заключается в контроле вентилятора, который создает принудительную тягу и способствует втягиванию продуктов горения в дымоход и вывод их на улицу.
Выделяют проводные и беспроводные датчики. Первые сигнализаторы требуют дополнительного монтажа к проводным соединениям. Беспроводные реле работают от радиосигнала. Такие датчики устанавливают в случаях, если контроль за работой прибора осуществляют из другого помещения.
Беспроводной сигнализатор состоит из 2 блоков. Первый устанавливают возле котла и подключают к его клеммам, а второй – в комнату, из которой производят управление оборудованием. Эти блоки связаны радиосигналом. Контроллер оснащен клавиатурой и дисплеем для удобства работы.
По осуществляемым функциям термостаты разделяют на простые и программируемые. Первые реле выполняют только одну задачу: отслеживать заданную температуру. Программируемые сигнализаторы могут выполнять функции, необходимые для анализа работы котла дистанционно:
- настройка температурного режима для работы в дневное и ночное время;
- программирование прибора по дням недели;
- отслеживание влажности в помещении (в этом случае устройство дополнительно снабжают гидростатом);
- поддержание заданного параметра влажности.
Разновидность датчика тяги зависит от принципа работы газового котла
Неправильное расположение дымохода способствует задуванию ветра и затуханию горелки. Чтобы подобные случаи не возникали, специалисты советуют дополнительно устанавливать стабилизатор.
Как установить датчик тяги газового котла
Отопительное оборудование специалисты рекомендуют устанавливать в отдельном помещении. Для этого выбирают самое холодное помещение без радиаторов. Датчик тяги устанавливается на газовом котле.
Обогреватель располагают в месте, защищенном от попадания солнечных лучей. Также помещение должно быть вдали от сквозняков.
Здание не может располагаться в зоне ветров, чтобы избежать возможности затухания горелки.
При помощи клеммы на газовом котле крепят термореле. Если необходимо установить дополнительное оборудование, изучают инструкцию от производителя. Разные модели котлов имеют свои нюансы при монтаже, поэтому важно соблюдать указанные рекомендации.
Установку термореле производят зажимами, которые отходят от термостата или теплообменника
Если прибор необходимо разместить вне корпуса колонки, его освобождают от передней панели. В месте монтажа подготавливают углубление по размерам реле, снабжают короб крышкой, чтобы была возможность заменить элемент в случае его поломки.
Внимание! Специалисты рекомендуют выносить термореле в случаях обустройства теплого пола, чтобы контролировать работоспособность системы.
Греющий кабель соединяют с контактами, а датчик с клеммами. Крепят шнур питания, выполняют при этом фасовку. Поверх устанавливают переднюю панель и закрывают крышкой.
Проверка датчика тяги газового котла
Замену термореле осуществляют в случае нарушения нормального функционирования прибора. Если проблем в дымоходе не обнаружено, и выходу продуктов горения ничего не препятствует, а котел постоянно отключается, специалисты проверяют рабочее состояние сигнализатора.
Проверить датчик тяги газового котла можно мультиметром и другими методами:
- Устанавливают зеркало возле реле. Если в процессе эксплуатации котла оно становится влажным, датчик неисправен.
- Дымоход не наглухо прикрывают заслонкой. Если термореле исправно, отопительный прибор отключается.
- При проверке пневмореле двухконтурного устройства отключают систему отопления, оставив рабочим только нагрев горячей воды, открывают кран. Если система отключилась, то проблема заключается в термореле.
Исправность термореле проверяют мультиметром
Все виды сигнализаторов применяют к различным модификациям отопительных приборов настенного и напольного типа установки.
Причины срабатывания датчика тяги
Неполадки в системе срабатывания или ветер могут стать поводом для отключения системы. Наиболее распространенные причины срабатывания термостата:
- порывистый ветер;
- засорение дымохода;
- неправильная установка котла или дымоотвода, неверные расчеты;
- отключение вентилятора.
Порывистый ветер
Чтобы порыв ветра не гасил горелку, специалисты рекомендуют устанавливать стабилизатор. Его монтируют в месте выходного патрубка.
Засорение дымохода
Мусор в дымоходе служит препятствием для вывода продуктов горения. Тяга уменьшается, и угарный газ не выводится на улицу. Происходит перегрев системы и отключение устройства. В данном случае проблему устраняют путем прочистки дымоотвода.
Неправильная установка
Если при монтаже были допущены ошибки в расчетах или установке. Производят контрольные замеры и проверяют правильность установки котла и дымохода. Высоту отвода рассчитывают в зависимости от расположения трубы от конька. Специалисты рекомендуют размещать ее по центру кровли. Оголовок располагают выше конька на 50 см.
Отключение вентилятора
Отключение вентилятора останавливает приточную вентиляцию, и угарный газ не выводится на улицу. В этом случае выявляют причину остановки работы вентиляционной системы.
Специалисты рекомендуют производить сезонный профилактический осмотр отопительного прибора осенью и весной. Работа котла без термореле не рекомендована.
Как отключить датчик тяги в газовом котле
Замену датчика тяги напольного и настенного газового котла производят поэтапно. Останавливают отопительную систему, снимают корпус, демонтируют реле. Производят анализ работы термостата и, в случае неисправности, устанавливают новый.
Неисправный датчик тяги может привести к созданию воздушной пробки и обратной тяги
Отключение термореле влечет большую опасность для жизнедеятельности человека. При возникновении аварийной ситуации включение защитной функции котла невозможно. Поэтому специалисты рекомендуют в случае обнаружения поломки термореле немедленно заменять его.
Заключение
Датчик тяги газового котла отвечает за безопасность системы отопления. Своевременное срабатывание реле при возникновении аварийной ситуации способно спасти жизни людей.
Датчик тяги газового котла
Датчик тяги газового котла— базовый элемент защиты, который отвечает за контроль и передачу информации в форме электрического сигнала при снижении минимально допустимой тяги в топочной камере котла.
Его первоочередная задача состоит в создании безопасных условий эксплуатации котельного оборудования. Вывод дымовых газов, образовавшихся в процессе сгорания газа, зависит от правильной организации воздухообмена в топочном пространстве и дымоотводящих каналах.
При нулевой тяге угарные газы будут переходить в помещение, представляя угрозу для жизни и здоровья окружающих.
Местом установки, такого защитного устройства чаще всего, выбирают дымовой колпак, находящийся в дымоуловителе либо его размещают в пустой зоне между дымоотводящим каналом и корпусом котла.
Датчик для котла с естественной циркуляцией
Датчик для котла с принудительной циркуляцией
Датчик тяги – пневмореле
Автоматика газового отопительного котла
Современные автоматические системы предупреждают владельцев котлов об отрыве пламени в пьезозапальнике, накоплении газа в котле и помещении, для того чтобы обезопасить помещение от возможного скопления взрывоопасного газа. Такая работа автоматика выполняет с помощью первичных приборов — датчиков тяги отопительных газовых котлов. Базовый принцип их функционирования — это выработка аварийного сигнала, с подачей его на исполнительный механизм для отключения котла от газовой магистрали, и оперативное сообщение пользователям о причинах отключения через звуковую и световую сигнализацию.
Основные датчики, несущие ответственность за безопасную работу газового котла:
- По разряжению или тяге, для котлов с естественной циркуляцией:20—30 ПА или 2-З мм вод. ст.;
- по температуре окружающей среды внешней/внутренней, С;
- по температуре подающего теплоносителя, С;
- по наличию факела в топке;
- по минимальному/максимальному допустимому давлению теплоносителя, атм.
Датчик тяги газового котла: принцип работы
В дымоотводной системе котлоагрегата тяга требуется для естественного отвода угарных газов через дымовую трубу в атмосферу. Принцип функционирования датчика тяги (ДТ), вне зависимости от его модификации, базируется на контроле отработанных газов из котла. Обычно нормальной тягой для котлов с естественной циркуляцией считается: 20—30 ПА или 2-З мм вод. ст.
При более высоких показаниях, скорость дымовых газов будет настолько велика, что может оторвать пламя от горелочного устройства. И, наоборот, при более низких показателях разряжения — дымовые газы поступают в помещение котельной.
Рабочие параметры для настройки ДТ, устанавливаются изготовителем оборудования.
Если при работе котла они будут нарушены, то датчик передает в блок управления аварийный сигнал, после чего запорный электромагнитный клапан перекроет подачу газа на горелочное устройство, процесс нагрева теплоносителя остановится.
В котлах с естественной циркуляцией фиксируется скорость и температура дымовых газов, а в котлах с принудительной: давление воздуха после центробежного вентилятора или разряжение, создаваемого дымососом.
Турбинных котлов
Турбированный котел — агрегат с принудительной циркуляцией воздуха, выполнен в варианте закрытой камеры сгорания.
В нем первичное устройство ДТ состоит из пневмореле с мембраной, имеющей повышенную чувствительность по отношению к напору в топке, создаваемым центробежным дымососом и вентилятором.
Мембрана прогибается под этим воздействием и устанавливает рабочие контакты в положение «замкнуто». При падении значения тяги ниже допустимого размера — микропереключатель размыкает контакты.
Такие котлы имеют принципиально другую схему срабатывания защиты ДТ, по отношению к котлам с естественной циркуляцией, он фактически управляет центробежным турбированным агрегатом котла — вентилятором.
Подобные преобразователи функционируют по факту присутствия допустимого разрежения в топке и состоят из 3-х контактной группы:
- Контактный элемент COM;
- в нормальном положении «открыт» (NO);
- в нормальном положении «закрыт» (NC).
Котлов с естественной тягой
Атмосферный котел — агрегат с открытой камерой сгорания, движение дымовых газов происходит благодаря разряжению, в топочной камере, которое создается дымовыми газами, при движении по трубе в атмосферу.
Этот датчик имеет существенное отличие от ДТ котла с закрытой топкой. Он исполнен в виде термореле с биметаллической пластиной, реагирующей на температурные перепады.
В основной массе подобных котлов ДТ дополнительно реализует функцию предохранительного термостата по контролю за температурным режимом уходящих из котла газов.
Принцип работы ДТ котлоагрегата с естественной циркуляцией основан на изменении положения биметаллической пластинки по температуре окружающей среды. При работе на магистральном газовом топливе этот диапазон составляет от 70 до 1000 С, а при сжиженном — от 70 до 1500 С.
При нарушении тяги произойдет нагрев дымовых газов, что будет фиксировано первичным устройством. ДТ отправит модифицированный сигнал на запорный электромагнитный клапан, который произведет и отсечку подачи газа.
Повторно агрегат может запуститься, после охлаждения топочной камеры.
Причины срабатывания датчика тяги газового котла
Зачастую частое срабатывание ДТ котлоагрегата случается после монтажа нового оснащения. В районе проживания, где доминируют мощные ветровые нагрузки, первопричиной его срабатывания может быть — захват ветра в дымовую трубу. Для подобных ситуаций положено размещать на трубе специальный стабилизатор тяги.
Предпосылки нарушения тяги, вызывающие срабатывание ДТ:
- Не установлен тяговый стабилизатор на дымовой трубе, для защиты от задувания воздушных масс при сильном ветре;
- нарушение проекта установка дымоотводной системы либо неправильные расчёты характеристик дымовых газоходов;
- частое появление засоров трубы и каналов — требуется установка защитного колпака;
- отказ ДТ по причине грязных элементов контроля, наличие на их поверхности сажи, возникающей при сжигании газа;
- сбой работы дутьевого вентилятора или дымососа;
- разбалансировка контроллера управления.
Как проверить датчик тяги
Разрыв контактных групп ДТ фиксируется автоматикой безопасности котла, как ошибка в системе дымоотвода и воспроизводится на мониторе рабочей панели агрегата жёлтым ЛЭД-индикатором.
В том случае, когда модификация котла не предусматривает установку рабочего экрана, то проверить повреждение датчика тяги напольного газового котла возможно по внешним симптомам. Например, когда котлоагрегат часто отключается и может запускаться в работу после полного охлаждения всех его теплопередающих элементов.
Для того, чтобы диагностировать функциональность измерителя и удостовериться что ложные причины остановки котельного оборудования вызваны его неисправностью, рекомендуется попробовать один из 3-х способов:
- Перед тем как проверить датчик тяги газового котла нужно закрепить маленькое зеркальце в точке места расположения измерителя, при этом зеркало не должно запотевать при рабочей нагрузке котельного оборудования.
- Закрыть отверстие дымоотвода примерно на 1/2, если при этом ДТ сработает — котлоагрегат самостоятельно отключится и запустится в работу после снятия преграждающей заслонки.
- Выключают отопительный контур и на полную мощность включают контур ГВС, открыв все краны горячей воды. Если в таком режиме котел остановит свою работу — это будет свидетельствовать о неисправности реле.
В случае, если в 3-х вариантах контроль продемонстрировал, что ДТ работоспособен, а котлоагрегат по-прежнему постоянно отключается, потребуется замерить показатели тяги. Возможно, забиты дымоотводные каналы.
Аналогично существует возможность срабатывания преобразователя «вхолостую» при сбоях в системе питания автоматического блока управления котлом, в частности, при кратковременных изменениях напряжения в электросети.
Можно ли отключить датчик тяги в газовом котле
ЗАПОМНИТЕ: Выключить первичное устройство ДТ можно, но только в целях профилактики и во время ремонтных работ.
Датчик тяги газового котла: устройство, принцип работы, проверка функциональности
Современное газовое оборудование, как правило, может работать полностью автоматизированно. Благодаря встроенным в конструкции компонентам контроля безопасной работы оборудования обеспечивается надёжность системы в целом. Одним из таких устройств является датчик тяги газового котла.
Согласитесь, что пользоваться оборудованием, которое не требует постоянного присутствия человека, довольно удобно. Но по какому принципу работает датчик тяги и так ли он надежен?
Эти вопросы мы рассмотрим в нашей публикации – поговорим об устройстве датчика тяги, его функциональных возможностях и особенностях проверки работоспособности. Изложенный материал дополним тематическими фото и видеоматериалами.
Конструкция и принцип действия датчика
Учитывая разнообразие исполнения газовых котлов, следует отметить, что датчики контроля тяги встречаются также разной конструкции. Если рассматривать их конструкцию исключительно обобщённо, речь пойдёт о достаточно простом механизме приборов.
Основой практически любого сенсора контроля тяги газового котла выступает биметаллический элемент, меняющий форму при изменениях температурного фона. Фактически это простая биметаллическая пластина, которая изгибается при нагреве или охлаждении.
Изменением формы пластины управляется контактная группа, переводящая состояние контактов на «включено» или «выключено». Коммутационный сигнал контактной группы передаётся на контроллер газового котла или на более простой механизм управления подачей газа.
Тип датчика, контролирующего тягу в дымовом канале, зависит от используемого котла.
Так, существуют и применяются на практике два типа газовых котлов:
- Конструкции, оснащённые простым дымоходом (с естественной тягой).
- Конструкции, оснащённые дымоходом с турбиной (с принудительной тягой).
Эти конструкции отличаются одна от другой и датчики тяги, используемые для них, также разнятся.
Устройства для котлов с естественной тягой
В котлах с естественной тягой применяется так называемый колпак дымовых газов, в тело которого встраивается простой миниатюрный термостат, как показано на картинке ниже.
Термостат простой конструкции в миниатюрном исполнении обычно наделяется соответствующей температурной меткой непосредственно на корпусе (на металлической обечайке). Эта метка (например, 75º) указывает температурную границу срабатывания контактной группы сенсора.
Термостатический прибор подобного исполнения устанавливается, как правило, в составе конструкций навесных газовых котлов, где используется колпак дымовых газов, встроенный в линию дымохода
Действует такое устройство просто. Если дымовые газы, проходящие через колпак с установленным датчиком, нагреют прибор выше установленного температурного параметра (что говорит о нарушении нормы режима тяги), контакты разомкнут цепь.
Соответственно, по причине разомкнутой цепи выключится из работы (заблокируется) система подачи газа на котёл. Повторно оборудование запустится только после остывания сенсора и восстановления разомкнутого контакта.
Конструкции датчиков турбинных котлов
Котлы, оснащённые дымоходом с турбиной, имеют несколько иной датчик определения тяги газового котла с принципом работы, отличающимся функционально. Прежде всего, отличие заключается в том, что сенсор фактически управляет вентилятором турбины котла. Иными словами, осуществляется контроль оптимальной тяги дымовых газов вентилятором.
Именно поэтому устройство датчиков тяги турбинных газовых котлов выполнено не под контроль температуры, а под контроль объёма проходящих угарных газов.
Такие датчики работают по факту наличия оптимального разрежения внутри камеры сгорания, имеют контактную группу из трёх элементов:
- контакт COM;
- нормально открытый (NO);
- нормально закрытый (NC).
Конструктивно приборы выполняются разными по форме, но их принцип действия остаётся неизменным. По факту образования рабочих условий внутри камеры газового котла (оптимальное разрежение) подводимым давлением воздуха замыкается контактная группа, отправляя сигнал на подачу газа.
Несколько другой тип сенсорных элементов, предназначенных контролировать тягу в котле – конструкции, принцип действия которых основан на разнице давлений исходящего потока
Как проверить функциональность датчика?
Нарушения тяги газового котла зачастую принято сопоставлять именно с датчиками. Во всяком случае, многие мастера традиционно указывают на неисправность датчика тяги.
Проверить, как работает датчик определения тяги на бытовом газовом котле достаточно просто. Следует отметить, что периодическая проверка таких компонентов конструкции, по сути, является обычным делом. Особенно для котлов, оснащаемых вентилятором.
Этап #1 — выполнение проверки контрольных сенсоров
Практически каждое оборудование с вентилятором имеет специальные тестовые точки, используя которые выполняется тестирование датчика.
Тестовые точки (штуцеры), как правило, размещены в области дымохода (верхняя часть котла). Пример расположения таких элементов показан на картинке ниже. Оба штуцера маркированы соответствующим образом. То есть – имеют обозначения «+» и «-», указывающие поточный ход.
Контрольные точки (штуцеры) измерения уровня разрежения внутри камеры сгорания котла. Используются эти элементы для контрольных замеров с помощью специального манометра
Рядом с контрольными штуцерами обычно есть ещё один контрольный интерфейс (слева, закрыт крышкой), через который допустимо измерить температуру газов и коэффициент полезного действия оборудования.
Порядок выполнения замеров следующий:
- Скрутить защитные колпачки на штуцерах.
- Подключить к штуцерам трубки манометра.
- Соблюсти точность подключения по точкам «+» и «-».
- Включить на котле режим «Трубочист».
- Дождаться вывода оборудования на максимум работы.
После того, как оборудование наберёт максимум мощности, проверяют показания манометра. Прибор должен показать допустимый уровень разрежения, не выходящий за пределы установленного диапазона для конкретной марки газового котла. Требуемый диапазон можно узнать из документации на оборудование.
Выполнение тестовых замеров по уровню разрежения внутри камеры сгорания газового котла с помощью цифрового прибора манометрической функциональности
Процедура, демонстрирующая как проверить датчик тяги на бытовой газовой колонке, помимо замеров манометром, также включает ещё одно необходимое действие – проверку прессостата котла.
Вентилятор газового котла традиционно оснащается прибором, именуемым – прессостат. Благодаря этому прибору, осуществляется контроль работы вентилятора и фактически управление горелкой газового котла.
Прессостат соединён с воздушным каналом резиновыми трубками. Однако для проверки этого элемента схемы придётся вскрыть корпус газового котла.
Внутри корпуса газового котла размещены два важных устройства – вентилятор турбины плюс контрольный прибор прессостат
Принцип действия этой технической пары достаточно прост. Из воздушного канала через резиновую трубку давление (отрицательное относительно давления во второй трубке) отбирается прессостатом.
Если отбор давления в норме, контактная цепь прессостата замкнута – газовый котёл функционирует штатно. В случае изменения (отклонения) уровня разрежения, меняется разница давления, что приводит к разрыву контактной группы прессостата. Соответственно, оборудование выводится из работы (блокировка котла).
Прибор контроля работы вентилятора – прессостат, имеет на корпусе бирку технических параметров – граничных давлений по включению и отключению газовой горелки
Любой прессостат фирменного исполнения всегда имеет на корпусной части обозначения рабочих параметров.
В частности, указывается параметр давления срабатывания прибора на включение и отключение (например, у прессостата, изображенного на фото выше, это 70/45 Па). Другими словами: в данном случае газовая горелка работает при давлении 70 Па и блокируется при давлении 45 Па.
Этап #2 — проверка работоспособности прессостата котла
Чтобы выполнить проверку прессостата, нужно выполнить простое действие – определить качество коммутации электрической цепи прибора. Коммутационным элементом прессостата является обычный микропереключатель, встроенный в конструкцию прибора.
Микропереключатель управляется (контакты замыкаются или размыкаются) пластиной, на которую воздействует сила давления воздуха, поступающего на прибор через трубки.
Контакты микропереключателя выведены на внешнюю сторону корпуса устройства. Соответственно для проверки нужно подключить на контактную группу измерительный прибор (мультиметр), настроенный на измерение сопротивления Ом.
Каждый фирменный прибор оснащается электрической схемой, указанной на корпусе. В соответствии с этой схемой соединяются щупы мультиметра и контакты прибора.
Тестирование на целостность прессостата газового котла с помощью стандартного инструмента электронщика (электрика) – мультиметра.
Проверка целостности цепи микропереключателя
После подключения щупов мультиметра, на канал отрицательного давления прессостата присоединяется кусок силиконовой трубки.
Через подключенную трубку на приборе создают отрицательное давление (просто всасывая воздух ртом) и одновременно контролируют показания мультиметра.
При нормальной коммутации стрелка прибора покажет минимальное сопротивление или не среагирует вовсе в зависимости от давления, создаваемого в трубке. Если же микропереключатель неисправен (нарушен канал коммутации), мультиметр не покажет никакой реакции. В этом случае прессостат необходимо заменить новым.
Рекомендуем ознакомиться с тонкостями осмотра и обслуживания газовых котлов.
Этап #3 — выявление причины снижения тяги
Не всегда причина снижения тяги заключается в поломке датчика.
Так, практика демонстрирует, что недостаточная тяга может быть обусловлена многими другими факторами:
- засорением трубок передачи воздуха;
- засорением внутренней области улитки вентилятора;
- образованием конденсата внутри силиконовых трубок;
- попаданием инородных предметов внутрь трубок.
Одной из частых причин снижения тяги котла нередко становится засорение внутренней области улитки вентилятора. Чистка этой области восстанавливает тягу в полном объёме.
Очистка внутренней части улитки вентилятора газового котла способствует восстановлению тяги на прежний уровень.
Для выполнения обслуживания требуется немного воды и мягкая щётка
На лопатках крыльчатки вентилятора и стенках улитки после продолжительной работы газового котла собирается большое количество пыли и гари.
Со временем эти отложения уплотняются, приобретают жёсткую структуру и в результате создают существенное сопротивление воздушному потоку. Это и есть одна из частых причин потери тяги котлом.
Вентилятор котла, конечно же, придётся демонтировать, прежде чем провести чистку внутренней области. Большинством конструкций котлов предусмотрен лёгкий демонтаж/монтаж вентилятора. Обычно достаточно отвернуть два-три крепёжных винта, чтобы отсоединить компонент от шасси. Предварительно следует отключить газовый котёл от электропитания.
Вот, примерно, такое состояние вентилятора газового котла должно быть в процессе работы оборудования, чтобы обеспечивалась оптимальная тяга дымовых газов
Промывку водой следует выполнять с таким расчётом, чтобы влага не попала на статорную обмотку электродвигателя и другие электрические элементы. Лучшим вариантом видится чистка путём продувки внутренней области улитки и лопастей сжатым воздухом. Правда, в домашних условиях такой вариант зачастую невозможен.
Рекомендации по чистке и собственноручному обслуживанию газовой колонки мы привели в следующей статье.
Этап #4 — повторное тестирование тяги
По завершении процедуры очистки вентилятора турбины газового котла и установки этого компонента конструкции на своё рабочее место, предстоит повторить тестирование оборудования на уровень тяги дымовых газов.
То есть опять же следует выполнить операцию, которая описывалась выше – проверка уровня разрежения внутри камеры сгорания. Предварительно разобранный корпус газового котла необходимо установить на место – привести котёл в полное рабочее состояние.
Собранный газовый котёл – обязательное условие перед тестированием оборудования на уровень разрежения внутри камеры сгорания, так как вскрытый корпус нарушает нормальную работу турбины
Как правило, результаты проверки демонстрируют некоторое увеличение показаний манометра, что свидетельствует о нормальном рабочем состоянии канала отвода дымовых газов. Учитывая такую практику, можно сделать соответствующий вывод, что далеко не всегда первостепенной причиной нарушения режима тяги газового котла является именно датчик температуры или прессостат.
Поэтому изначально проверять нужно всё оборудование и аксессуары, задействованные в схеме дымового канала. Ведь в данном случае проблема была в засорении вентилятора турбины газового котла.
Возможные причины срабатывания датчика
Нередко частое срабатывание датчика тяги газового котла наблюдается непосредственно после установки нового оборудования с последующим запуском в эксплуатацию.
Сбои в работе котла при таком варианте, как правило, обусловлены:
- некорректной схемой построения канала удаления дыма;
- неординарными погодными условиями в регионе;
- нарушением тяговых характеристик оборудования;
- неправильной настройкой контроллера управления.
В регионах, где преобладают сильные ветра, причина срабатывания датчика может быть банальной – попадание ветра в канал отвода дымовых газов. Для таких случаев рекомендуется дополнительно устанавливать на трубе тяговый стабилизатор.
О тяговых характеристиках было отмечено выше, а для настройки контроллера газовой колонки следует привлекать специалистов.
Выводы и полезное видео по теме
В ролике рассмотрены конструктивные детали датчиков тяги, место расположения этих компонентов и их принцип работы:
Если профессиональные мастера достаточно хорошо знакомы с газовым оборудованием, для обычного пользователя устранение неисправностей газового котла – это «тёмный лес». Кроме того, обращение с газовыми системами при отсутствии соответствующих знаний чревато серьёзными последствиями.
Поэтому когда есть желание самостоятельно заменить или отремонтировать тот же датчик тяги или какое-то иное оборудование газовой колонки, прежде нужно как минимум изучить систему. Но лучший способ устранения дефектов газовой системы – это обращение к специалистам.
Хотите дополнить изложенный выше материал полезными замечаниями по принципу работы датчика тяги? Или желаете поделиться с другими пользователями своим опытом проверки датчика? Пишите свои замечания и комментарии в блоке ниже, добавляйте уникальные фото собственноручного тестирования.
