Подскажите как проверить разъем датчика фаз.Ставлю новый датчик ошибка все равно выскакивает (неисправность датчика положения распредвала)

Комментарии 13

фото нового датчика, кто производитель,

На самом деле все еще проще.Ошибка 054 вылезает при любой нештатной остановке двигателя.

эти датчики очень редко ломаются.и даже если отключить его чек не должен гареть.проблема с метками.датчик у тебя работает и указывает на неправильную работу распредвалов

ломаются только так. Если его отключить, чек горит.

Мало того, если начала выскакивать ошибка по дпрв, или дурить холостые, машина начала тупить, сильно кушать топливо, то в этом тоже может быть виноват ДПРВ.

У меня родной помер на 140 тысячах, после родного было штук двадцать этих датчиков, хватало их максимум на 1 тысячу, сейчас Калуга стоит, тьфу-тьфу-тьфу, работает отлично, ужо 30 тысяч как трудится.

ломаются на ура, чек естесно горит так как ЭБУ переходит в аварийный режим

Фазы над проверять при такой ошибке ошибке, а не датчики менять. Вообще любые ошибки не стоит буквально воспринимать, датчики сами по себе вполне надежны.

После предыдущей записи, я решил сделать ещё одну, по ДПРВ.Причин тому масса. Очень часто роль этого датчика сильно преувеличена и читая советы в различных темах, я вижу, что рекомендуют его под замену, приписывая многие симптомы конкретно к нему.

Вновь описание будет опираться на простую эксплуатацию и личные наблюдения. Из дополнительных приборов — только простейший БК.

ДПРВ — Датчик Положения Распределительного Вала (он же датчик фазы)
У ЗМЗ 406 находится напротив 4-го цилиндра справа (если смотреть на двигатель).

Его замена не представляет никакой сложности. Нужен лишь ключ на 10. Замену рекомендую проводить на холодном моторе. Главное — это осторожно отсоединить разъём.Правда бывает, что ДПРВ застревает и для его демонтажа требуется снятие клапанной крышки. Но это редкость.

Задача ДПРВ (по простому) — определить точный момент для впрыска топлива в режиме фазированного впрыска топлива. Т.е. форсунка открывается перед тактом впуска.Такой режим нужен, по большей части, для экономии топлива, нежели для каких-то других показателей.

Почему после автозапуска машина глохнет

При поломке ДПРВ, ЭБУ переходит на аварийный режим работы. Впрыск попарно-параллельный. Т.е. работают две форсунки, по примеру катушек зажигания (1-4 и 2-3), т.е. парой.

Многие сразу же скажут, что увеличится расход.Да. Это так, но его увеличение будет не критично и зачастую не столь велико.Дело в том, что за один цикл попарно-параллельного впрыска, форсунка включается 2 раза (каждые 180 градусов оборота КВ).

На фазированном впрыске — форсунка включается 1 раз. Но время её открытия почти в 2 раза выше, нежели при попарно-параллельном.

Также стоит заметить, что при пуске мотора, работает именно попарно-параллельный режим впрыска. Переход на фазированный осуществляется после выхода двигателя из режима пуска на ХХ и рабочие режимы.

Как ведёт себя мотор при выходе ДПРВ?

Да почти без изменений. В некоторых случаях может быть даже некоторое увеличение динамики. Из негативных последствий — немного увеличенный расход топлива и горящая лампа CHECK.

Из личного опыта.

За всё время ДПРВ выходил из строя около 2 или 3 раз (точно не скажу).Признаки поломки были просты. В начале изредка загоралась и тухла лампа CHECK. В ЭБУ фиксировалась ошибка 54.Потом это повторялось чаще. В конечном итоге лампа CHECK окончательно загоралась и не гасла. А ошибка 54 переходила из накопленных в активные (постоянные, текущие).

При этом двигатель вёл себя также, сказать, что что-то изменилось — я не мог. Больше раздражала горящая лампа.

У меня был случай. При поездке на Украину (я часто ездил туда, почти каждый год). Немного отъехав от города, загорается лампа «выкинь двигатель», по БК ошибка 54.

Зная, что ничего страшного в этом нет, решаю, продолжать движение, а датчик купить по пути.Как это ни странно, датчика нигде по пути я не нашёл. Точнее не нашёл того, который вызвал бы у меня доверия.

В конечном итоге, машина проехала чуть более 3 000 км без данного датчика (я его отключил полностью).

Сказать, что ушло много бензина, я не могу, в принципе как всегда. Машина ехала также, без изменений.

Если в предыдущей записи я писал, что ДПКВ — самый важный датчик и в дальней дороге он нужен про запас в обязательном порядке, ввиду того, что двигатель не будет работать вообще.

То ДПРВ является его противоположностью. Про запас держать этот датчик бессмысленно. Рекомендую менять его, когда ЭБУ фиксирует ошибку 54 довольно часто.

Хотя можно потерпеть и заменить, когда он окончательно выйдет из строя.

При его поломке, машина сможет проехать столько, сколько нужно.

Масса нивы ваз 2121

В заключении мой совет. Если Вам советуют заменить ДПРВ ввиду какой-то болячки, то просто отсоедините его и посмотрите, что будет, это будет лучшем решением.

Если он и «чудит» выдавая неверный сигнал (что бывает только когда смещается сам репер, что также очень редко бывает), то после его отключения мотор должен начать работать ровнее — значит виноват именно он.

Если же, после его отключения, изменений нет — то ДПРВ не при чём.

Датчик положения распределительного вала, он же датчик фазы, на двигателе ЗМЗ-409 установлен в левой задней части в приливе головки блока цилиндров у четвертого цилиндра со стороны выпускного коллектора. Назначение датчика фазы — определение начала цикла работы двигателя и обеспечение формирования одиночного импульсного сигнала от прохода стального штифта-отметчика выпускного распределительного вала.

По информации с датчика фазы блок управления двигателем определяет момент установки поршня первого цилиндра в верхней мертвой точке такта сжатия для расчета последовательности впрыска топлива согласно порядку работы цилиндров.

Общее устройство, принцип работы и аналоги датчика положения распределительного вала Bosch PG-3.1 0 232 103 006

Датчик положения распределительного вала является интегральным датчиком, включающим чувствительный элемент и вторичный преобразователь сигнала.

Чувствительный элемент выполнен на эффекте Холла, который заключается в формировании ЭДС при воздействии или изменении магнитного поля.

Вторичный элемент содержит мостовую схему, операционный усилитель и выходной каскад, выполненный в виде открытого коллектора.

Конструктивно датчик положения распределительного вала состоит из цилиндрического корпуса с чувствительным элементом и магнитом, основания датчика с фланцем и отверстием крепления, наголовника со схемой вторичного преобразователя, кабель связи в экранированный оболочке, трехконтактной вилки соединителя опрессованной на кабеле.

Монтажный зазор, измеренный между торцом датчика и верхней кромкой штифта-отметчика, должен быть в пределах 0.5-1.2 мм. Этот зазор не регулируется и обеспечивается при установке датчика на заводе-изготовителе.

Подключение датчика фазы к жгуту проводов производится с помощью трехконтактной розетки с защелкой.

Центральный сигнальный провод датчика, с целью защиты выходного сигнала от помех бортовой сети, выполнен экранированным.

Центр стального штифта-отметчика выпускного распределительного вала совпадает с началом или серединой первого, после выреза, зуба диска синхронизации. Ширина отметчика распределительного вала составляет не менее 24+-1 градусов положения распредвала. При появлении штифта-отметчика датчик фазы формирует сигнал низкого уровня, близкий к массе.

Аналоги датчика положения распределительного вала Bosch PG-3.1 0 232 103 006 : 406.3847050-01, 406.3847050-04, 406.3847050-05 или ДФ-1. Конструктивно эти датчики отличаются от Bosch PG-3.1 длиной кабеля связи и высотой наголовника.

Неисправности иммобилайзера лада калина

Проверка датчика положения распределительного вала двигателя ЗМЗ-409

Первоначальная проверка датчика фазы производится без его снятия с двигателя. При включенном зажигании вольтметром измеряется напряжение на выводе «1» колодки жгута проводов, минусовой щуп вольтметра при этом должен быть подсоединен к «массе» двигателя. На выводе должно быть напряжение +12 Вольт, в противном случае присутствует неисправность в цепи питания датчика.

Для полной проверки датчика его необходимо снять с двигателя и собрать электрическую схему показанную ниже. После подключения +12 Вольт от источника питания светодиод должен загореться и сразу погаснуть. При перемещении вблизи торца датчика фазы отвертки или пинцета светодиод должен кратковременно загораться. Если светодиод не горит, то датчик неисправен и его необходимо заменить.

Внешние проявления неисправности датчика фазы Bosch PG-3.1 0 232 103 006 и возможные способы их устранения

В случае неисправности или выхода из строя датчика фазы, контроллер системы управления двигателем ЗМЗ-409 при работающем двигателе включает сигнальную лампу неисправности Check Engine, а его система бортовой самодиагностики выдает коды неисправностей :

Микас 7.2

054 — неисправность цепи датчика положения распределительного вала (датчика фазы)

Микас 11 и Bosch ME17.9.7

0340 — неисправность цепи датчика положения распределительного вала (датчика фазы) 0342 — низкий уровень сигнала цепи датчика положения распределительного вала (датчика фазы)
0343 — высокий уровень сигнала цепи датчика положения распределительного вала (датчика фазы)

Одновременно блок управления переходит из режима распределенного фазированного впрыска топлива на резервный режим распределенного парафазного впрыска топлива одновременно во все цилиндры. На этом режиме значительно возрастает расход топлива и увеличивается токсичность отработавших газов, поэтому неисправный датчик фазы нужно проверить и заменить при первой возможности.

Возможные причины неисправности датчика фазы :

— датчик вышел из строя или не подключен к жгуту проводов, — обрыв или замыкание на массу выходной цепи датчика, — обрыв или переполюсовка проводов питания датчика, — наличие воды в соединителе датчика, — ослаблено крепление датчика, — повышенный или пониженный монтажный зазор между торцом датчика и отметчиком распределительного вала — повышенное радиальное биение распределительного вала, — повреждение или отсутствие отметчика распределительного вала, — неправильная установка шестерни распределительного вала или отметчика,
— неисправность входного канала электронного блока управления.
Если сигнальная лампа неисправности Check Engine загорается бессистемно на холостых оборотах двигателя, но гаснет при повышенных оборотах холостого хода, а система самодиагностики фиксирует указанные выше коды неисправностей, то необходимо : проверить возможные торцевые биения штифта-отметчика распределительного вала и устранить их, а также проверить контакт экранирующей оболочки кабеля датчика с массой двигателя.

Проверка датчика положения распределительного вала ЗМЗ-406

Датчик положения распределительного вала (0232103006 или 406.3847050-10) установлен в торцевой части головки блока цилиндров слева, со стороны маховика и представляет собой полупроводниковый прибор с принципом действия, основанном на эффекте Холла.

Датчик сообщает блоку управления информацию о положении ВМТ поршня первого цилиндра при такте сжатия, что необходимо для соблюдения последовательности впрыска топлива согласно порядку работы цилиндров.

При выходе из строя датчика или его цепей блок управления включает лампу сигнализатора КМСУд на панели приборов, переходит в резервный режим работы с подачей топлива во все цилиндры одновременно и заносит в память код неисправности (см. «диагностика системы управления»).

Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.
Отщелкиваем шилом пружинный фиксатор с колодки и отсоединяем от датчика.
Ключом «на 10» отворачиваем болт крепления датчика положения распределительного вала к головке блока цилиндров.
Вынимаем датчик.
Чтобы не закоротить контакты датчика, на штыри его разъема надеваем короткие обрезки полихлорвиниловой трубки небольшого диаметра,
вставив в них оголенные концы проводов, и вывод резистора, собираем схему
Электрическая схема проверки датчика положения распределительного вала

Убедившись, что схема собрана правильно, подсоединяем провода к клеммам аккумуляторной батареи. При этом светодиод должен загореться и погаснуть.

При перемещении вблизи торца датчика лезвия отвертки, исправный датчик должен реагировать кратковременным включением светодиода.
Неисправный датчик заменяем.
Устанавливаем датчик положения распределительного вала в обратной последовательности.

Датчик положения распредвала (ДПРВ). Назначение, задачи, диагностика

В отличие от датчика положения коленчатого вала (ДПКВ), он в системе отнюдь не обязателен. Однако ненужным его не назовешь.

Начнем издалека. Вспомним, как выглядит осциллограмма сигналов ДПКВ:

Пачка импульсов между двумя промежутками — это один полный оборот коленчатого вала. Именно по ним блок управления определяет текущее положение коленвала.

Приводом ГРМ (будь то цепь, ремень или шестерня) обеспечивается четкое соответствие положения распредвалов каждому положению коленчатого вала, и блок управления это соответствие знает.

Конечно, мы не рассматриваем случаи явной неисправности — растяжения ремня/цепи, или неправильную их установку. Так вот, на исправном двигателе блоку управления этих показаний достаточно, чтобы определить положение коленвала и цилиндров.

Другое дело — пуск двигателя. Представим, что двигатель был заглушен в положении, соответствующем второму импульсу после перерыва. Чтобы блок управления смог хотя бы «сориентироваться», где находится коленвал, ему нужно дождаться промежутка.

То есть, это уже минимум один оборот коленвала. Далее нам нужно вспомнить, что один оборот коленчатого вала — это всего полоборота вала распределительного, и даже дождавшись промежутка, блок управления не может точно сказать, в каком из цилиндров сейчас будет фаза впуска.

То есть, остается шанс впрыснуть смесь не в тот цилиндр, и впрыснутая смесь просто будет выброшена через открытые выпускные клапаны.

Поэтому запуск двигателя в такой ситуации может занять не привычные полсекунды, а 2-5-10 секунд — в зависимости от конкретного мотора и прошивки его блока управления.

Поэтому в систему управления был добавлен еще один датчик — датчик положения распредвала (ДПРВ). Его еще могут называть «датчиком фазы». Конструктивно он полностью аналогичен с ДПКВ, а вот конструкция задающего диска на валу несколько отличается. Строго говоря, даже и называть его именно диском нельзя. Например, на двигателе ЗМЗ-406 это задающая пластина:

А на Z18XER эта конструкция посложнее, хотя слово «диск» к ней по-прежнему неприменимо:
Такая конструкция позволяет в результате получить примерно такую осциллограмму Вр:
Благодаря дополнительным сигналам с ДПРВ блок управления сможет быстрее понять, «где он находится» и завести двигатель без лишних «холостых» оборотов коленчатого вала.
Кроме того, в случае растяжения цепи/ремня ГРМ, или при выходе из строя регуляторов фаз, блок управления по расхождению сигналов ДПКВ и ДПРВ может зафиксировать ошибку и зажечь лампу Check Engine, чем и сообщить водителю о поломке.

На некоторых системах, помимо этого, ДПРВ обеспечивает аварийный режим. При отказе ДПКВ система начинает ориентироваться на показания ДПРВ, и «льет» в оба цилиндра, которые могут соответствовать текущей фазе.

И впрыск, и подача искры осуществляются очень приблизительно, но все же это позволяет худо-бедно завести двигатель и поехать к месту ремонта своими силами, а не обрывать телефоны эвакуаторов — каждый из которых вот именно сегодня не может.

А вот выход из строя ДПРВ к существенным проблемам не приведет — мотор от этого заводиться не перестанет, и машина посреди дороги не встанет. Что, конечно, не служит поводом оставлять без внимания поломки, связанные с этим датчиком.

Симптомы неисправности датчика положения распредвала

Электроника, управляющая работой двигателя современного автомобиля, получает информацию от группы измерителей, фиксирующих расход воздуха, температуру, состав выхлопных газов и так далее.

В машинах последнего поколения количество измерительных элементов увеличилось – появился электромагнитный датчик положения распредвала (сокращенно – ДПРВ).

Автолюбителям, предпочитающим самостоятельно диагностировать неисправности, стоит ознакомиться с симптомами неполадок указанного прибора и способами его проверки.

Конструкция и местонахождение измерителя

Принцип работы ДПРВ основан на эффекте Холла – датчик реагирует на приближение металлической массы, изменяя напряжение на сигнальном проводе. По конструкции прибор похож на другой элемент – определитель положения коленчатого вала. Внутри пластикового корпуса находится катушка, куда постоянно подводится напряжение бортовой сети 12 В.

Измеритель устанавливается на головке цилиндров двигателя в непосредственной близости от распределительного вала. Последний оснащается специальной пластиной либо шестеренкой, чье вращение воздействует на ДПРВ. Алгоритм работы выглядит так:

После включения зажигания и пуска мотора на датчик подается напряжение питания 12 В. Через третий сигнальный провод элемент отдает контроллеру напряжение величиной 90–95% от исходного.
Когда выступ на вращающейся детали распредвала проходит рядом с корпусом ДПРВ, напряжение на сигнальном контакте падает до 0,2–0,4 вольта в зависимости от конструкции прибора и модели транспортного средства.
По моментам падения напряжения электронный блок четко «видит» фазы газораспределения, своевременно подает топливную смесь в цилиндры двигателя и направляет искровой разряд к нужной свече зажигания.

Примечание. На автомобилях с 16-клапанными моторами устанавливается 2 датчика – по одному на каждый распределительный вал.

Когда измеритель неисправен, электроника не способна контролировать работу газораспределительного механизма. В подобных случаях блок управления уходит в ошибку и ориентируется на сигналы остальных измерителей. Искрообразование и топливоподача корректируется согласно заложенной программе, что сказывается на работе силового агрегата.

Характерные симптомы неполадки

Практика показывает, что неисправность датчика положения распределительного вала не ведет к отказу мотора и обездвиживанию транспортного средства. Двигатель продолжает работать с некоторыми отклонениями, мешающими нормальной эксплуатации авто. Симптомы выхода из строя ДПРВ довольно туманны и похожи на неполадки других измерительных элементов:

Нестабильная работа мотора на холостых оборотах и в процессе движения.
Вместо динамичного разгона после нажатия педали газа наблюдается серия мелких рывков и вялый набор скорости.
Мощность силового агрегата снижается. Эффект становится заметен при увеличении нагрузки – на подъеме, резком ускорении, во время буксирования прицепа.
Индикатор Check Engine на приборной панели загорается не всегда. Но многие водители отмечают, что при неисправном измерителе табло вспыхивает после увеличения оборотов коленчатого вала до 3000 об/мин и более.
Расход горючего закономерно увеличивается.

Если измерительный элемент неисправен, блок управления готовит и подает в цилиндры обогащенную топливовоздушную смесь. Отсюда возникает увеличение расхода бензина и нестабильная работа на холостом ходу. Рывки и падение мощности обусловлены несвоевременной подачей искры – контроллер «не видит» окончания такта сжатия в цилиндре и не может четко определить угол опережения зажигания.

На различных моделях автомобилей отмечаются дополнительные признаки неисправности датчика распредвала:

мотор неожиданно глохнет в процессе движения, при этом заводится без проблем;
холодный пуск двигателя становится затрудненным;
на машинах, оборудованных роботизированной коробкой передач, возникают сложности с автоматическим переключением скоростей;
двигатель «троит» – слышны пропуски циклов зажигания, иногда наблюдаются хлопки в выпускном коллекторе;
на некоторых авто случается отказ силовой установки из-за отсутствия искрообразования.

Справка. Срок эксплуатации элемента довольно продолжительный. На автомобилях отечественного производства ресурс достигает 80–100 тыс. км, импортного – 150 тыс. км. При поиске причин неисправности вы можете ориентироваться на указанные периоды.

Езда с поломанным измерителем ДПРВ допустима в течение короткого периода. Рывки, обогащенная топливная смесь и ошибки электроники ускоряют износ свечей зажигания и деталей двигателя. После обнаружения перечисленных симптомов машину стоит отправить на диагностику либо отыскать источник проблемы самостоятельно.

Как убедиться в работоспособности ДПРВ?

Простейший способ проверить датчик распредвала – подключить к диагностическому разъему машины автомобильный сканер или компьютер с установленной программой, соответствующей марке авто. Если элемент неисправен, то после запуска двигателя устройство покажет следующие коды ошибок:

P0340 – отсутствует сигнал определителя положения распредвала;
P0341 – фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
P0342 – в электрической цепи ДПРВ слишком низкий уровень сигнала;
P0343 – уровень сигнала от измерителя превышает норму;
P0339 – от датчика поступает прерывистый сигнал.

Поскольку подавляющее большинство автолюбителей не имеет в своем распоряжении сканеров и ноутбуков с программным обеспечением, практикуется более доступный способ – проверка цифровым мультиметром. Диагностика производится в 3 этапа:

Визуальный осмотр проводки и прозвонка цепи на предмет обрыва.
Измерение исходящего тока на управляющем контакте ДПРВ.
Проверка работоспособности методом приближения к металлическому предмету.

На первом этапе необходимо убедиться в целостности проводки и надежном контакте соединительной колодки. Внимательно осмотрите подводящие кабели на предмет изломов, трещин и оплавления изоляции. Прозвонка токонесущих жил и поиск обрыва выполняется тем же мультиметром. Не забудьте почистить контакты разъема от окисления.

Проверив электропроводку, переходите к диагностике самого датчика распределительного вала. Вместо штатных зажимов типа «крокодил» на тестере нужно использовать провода с иглами, чтобы не пришлось мудрить с подключением к соединительной колодке. Диагностические работы ведутся в следующем порядке:

Откройте крышку капота и отыщите на головке цилиндров ДПРВ. Обычно элемент ставится на торце двигателя или боковой стенке ГБЦ рядом с ним.
Пользуясь электрической схемой автомобиля или данными по конкретной модели датчика, определите расположение двух контактов питания и третьего провода, идущего к контроллеру.

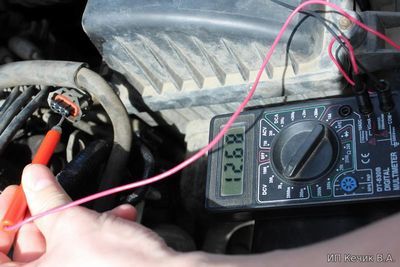

Включите зажигание и замерьте напряжение между массой машины и управляющим контактом элемента (на автомобилях ВАЗ это средний провод, обозначенный буквой «С»). Нормальные показания мультиметра – не менее 90% от напряжения питания, то есть, 12 * 0,9 = 10,8 В.
Если полученные значения ниже нормы, датчик неисправен и подлежит замене. В противном случае выполняйте третий этап проверки.

Для окончательной диагностики деталь придется снять с двигателя. Как правило, элемент вставлен в отверстие на головке цилиндров и прикручен одним болтом. Открутите его, извлеките ДПРВ и вытрите от моторного масла. Колодку с проводами не отсоединяйте.

Подключив мультиметр к среднему контакту и массе авто, вновь включите зажигание. Поднесите близко к торцевой части элемента стальной предмет (например, рожковый ключ), отслеживая показания дисплея. Работоспособный датчик должен отреагировать на приближение металла падением напряжения до значений 0,2–0,4 В.

Если проверка датчика распредвала железным предметом не изменила показаний тестера, ДПРВ однозначно следует поменять. Приобретая новую деталь, учитывайте один момент: даже оригинальные запчасти могут продаваться без тонкого уплотнительного кольца. Придется найти и купить его отдельно либо использовать старый уплотнитель при условии, что материал не потрескался и не «задубел».

Источники: ЯндексДзен, autochainik.ru.

Проверка датчика фазы распредвала

Неисправность датчика фазы распредвала очень трудно определить без диагностического оборудования. При неисправном датчике двигатель будет работать в нештатном режиме, попарно — параллельной подачи бензина. Заметно возрастет расход топлива. Так как каждая форсунка будет срабатывает в два раза чаще. Плюс к этому двигатель потеряет былую резвость, будет заметен небольшой провал при наборе скорости.

В такой ситуации надо поменять датчик на новый. Так как датчик расположен в доступном месте, а его крепление состоит из одного болта, то это не составит труда.

Проблема состоит в том чтобы:

1. Точно определить, что именно неисправен датчик фазы распредвала, а не что-то другое.
2. Купить изначально исправный датчик, так как новое не значит исправное. И в первом и во втором случае датчик надо будет проверить на исправность.

ПРОВЕРКА ДАТЧИКА

1. Снять датчик с автомобиля
2. Очистить его от грязи
3. Собрать схему

Для этого понадобится:

— Светодиод (лучше всего использовать светодиод, предназначенный для автомобилей, в котором уже встроено сопротивление)

— Сопротивление для светодиода (если используется обычный светодиод)
— Отвертка (вместо металлической пластины)

— АКБ или блок питания по характеристикам аналогичный АКБ (я использовал китайский адаптер на 12Вольт)

ПРОВЕРКА

1. Собрать все компоненты схемы

2. Проверить что схема собрана правильно

3. Приблизить отвертку к торцу датчика, в это время проверочный светодиод должен загореться.

4. Пункт 3 повторить несколько раз.

Если светодиод не загорелся то это означает что датчик не рабочий и требуется его замена на новый.

ВИДЕО ДОПОЛНЕНИЕ

Проверка датчика фазы распредвала
двигателя ЗМЗ406

Проверка датчика распредвала мультиметром

Иногда может произойти так, что во время езды двигатель внезапно выключается. Одной из причин, приведших к этому может стать поломка датчика распредвала.

При этом ухудшается качество рулевого управления, снижается эффективность тормозной системы. В такой ситуации остается свернуть на обочину и затормозить.

Однако те, кто контролировал исправность этого датчика, могут избежать возникновения такой ситуации.

Что такое датчик положения распределительного вала

В цилиндрах двигателей происходит сгорание топлива, в результате которого возникает сила, которая вращает коленчатый вал. Большинство современных двигателей являются четырехтактными.

На протяжении цикла работы в строго определенные моменты времени открываются впускные или выпускные клапаны.

Через первые внутрь цилиндра поступает топливо, посредством вторых выпускается отработанная смесь.

Поскольку одновременно работают четыре цилиндра, их рабочие такты чередуются. При этом необходимо, чтобы в каждом из них впускные и выпускные клапаны открывались именно тогда, когда необходимо.

В двигателе эта задача выполняется на основе вращения распределительного вала. Он синхронизирован с коленчатым при помощи передаточного ремня.

На нем имеются утолщения, направленные в определенную сторону. При повороте распредвала с их помощью оказывается давление на клапан и он проходит немного внутрь, открывая отверстие.

Когда утолщение проворачивается клапан становится обратно, закрывая его.

Важно заметить, что с движением распредвала синхронизируется не только открытие и закрытие клапанов, но и подача искры зажигания в нужный момент. Для того, чтобы его определить, необходимо, чтобы электронный блок управления получил данные от рассматриваемого датчика и дал команду подать искру зажигания.

Выше была описана работа бензинового двигателя. В дизельном вместо подачи искры производится впрыскивание топлива, которое загорается при сильном сжатии. В таком случае датчик определяет время для впрыскивания.

Обычно для впускного и выпускного клапанов применяются отдельные распределительные валы.

Назначение датчика положения распредвала

Этот датчик подает сигнал в управляющий блок в тот момент, когда в цилиндре происходит предельное сжатие смеси воздуха и топлива. После возгорания начинается рабочая фаза.

Для определения указанного момента для каждого из четырех цилиндров предназначен датчик положения распределительного вала.

С его помощью устройство управления может узнавать о том, что вал повернулся на определенный угол, который соответствует началу рабочей фазы.

Используемые типы датчиков

Применяются следующие типы устройств:

магнитного типа;
действующий на основе применения эффекта Холла.

Важно заметить, что их тип и количество зависят от марки машины. На некоторых из них могут применяться большее количество таких устройств. На некоторых автомобилях может присутствовать больше одного распредвала, причем для каждого из них необходим такой датчик. Проверять необходимо все его экземпляры.

В некоторых автомобилях применяется система, предназначенная для управления фазами работы цилиндров двигателя. При этом контролируются:

Время для открытия или закрытия клапанов.
Длительность периода, в течение которого клапаны открыты.
Насколько сильно они сдвигаются при этом.

В этом случае показания датчика используются для применения этой системы управления.

Принцип работы датчика положения распредвала

Датчик Холла действует следующим образом. Он основывается на том, магнитное поле при изменении своих характеристик влияет на движение электронов. В его работе используется прохождение тока через транзистор.

Для этого на распределительном валу находится зуб (его называют репером), который при вращении влияет на магнитное поле датчика. Резкое изменение напряжения в этот момент является сигналом, который отсылается в электронный блок управления.

На распределительном валу устанавливается специальный задающий диск. Там обычно располагаются несколько зубьев для подачи сигналов, относящихся к различным рабочим цилиндрам.

Расположение выступов на диске нужно не только для определения нужного момента времени, но и для того, чтобы электронный блок управления мог определить, к какому именно цилиндру относится данный сигнал.

Один из вариантов реализации состоит в том, что на диске размещают 7 зубьев, делая один пропуск.

Для присоединения магнитного датчика используется два провода. Здесь устройством переменный ток. Внутренняя часть представляет собой катушку в виде проводов намотанных на магнитный сердечник.

Признаки выхода из строя ДПРВ

Рано или поздно нужно ожидать того, что устройство износится. Это приведет к его поломке. Поэтому важно знать, как проверить датчик распредвала.

Наиболее частой причиной этого является неисправность обмотки или элемента, на котором она установлена.

Другие возможные причины:

повреждение разметочного диска, установленного на распределительном валу;
неисправность разъема;
нарушение работы внутренней цепи устройства.

Вот что происходит при нарушении его работы:

Одним из признаков может быть блокировка работы мотора на одной из передач. Перейти с нее при непрерывно работающем двигателе никак не получается. Однако при полном выключении и дальнейшем включении двигателя проблема на некоторое время перестает появляться.
В других случаях поломка приводит к тому, что движение автомобиля происходит в виде рывков. Одновременно при этом теряется скорость.
Двигатель может начать периодически глохнуть.
Нужно отметить, что в машине наряду с датчиком положения распределительного вала предусмотрен аналогичный для коленчатого вала. При поломке рассматриваемого устройства автомобиль иногда может использовать датчик коленчатого вала. При этом возможно проведение запуска двигателя.
Иногда неисправность выражается в появлении осечек при зажигании.
При разгоне машины чувствуются толчки.
В процессе выхлопа явно слышны хлопки.
Иногда искра при зажигании исчезает полностью. Обычно в результате этого наступает невозможность провести запуск двигателя.

В автомобиле, оснащенном встроенной системой диагностики при поломке датчика на дисплей будет подан сигнал Check Engine. При этом в электронной памяти будет зафиксирован конкретный код ошибки.Проверка тестером на исправность

В данной ситуации эффективной мерой будет проведение полной диагностике двигателя автомобиля. Для этой цели к диагностическому разъему потребуется подсоединить специальное оборудование для проведения проверки. С этого начинается проверка датчика положения распредвала.

Код, который определяется, выдается в виде: «PNNNN CMP». Здесь NNNN означает цифровой код, при помощи которого возможно провести идентификацию ошибки. Таким образом возможно получить следующую информацию:

сообщение 0340 говорит о полном отсутствии сигнала, получаемого от датчика;
код 0341 сигнализирует о неправильной фазе газораспределения;
в случае поступления 0342 речь идет о слишком низком уровне получаемого от этого устройства сигнале;
при 0343 наоборот — он выше, чем должен быть;
если ошибка соответствует 0344, то это признак того, что получаемый сигнал будет с перебоями.

Согласно полученному коду можно предпринять соответствующие действия по ремонту.

Как проверить датчик положения распредвала мультиметром

При проведении проверки необходимо учитывать, что расположение датчика может быть различным, в зависимости от марки транспортного средства. В большинстве случаев это устройство можно разыскать рядом с головкой блока цилиндров двигателя.

Для осмотра датчик откручивают и снимают фишку

Схема проверки

Важно понимать, что наличие диагностического сообщения о поломке датчика может означать, что неисправен не он, а: разъем, соединительные провода, работающие с ним устройства.

Вот как можно проверить датчик распредвала мультиметром:

Нужно найти этот датчик и отсоединить его. Сначала необходимо произвести осмотр на предмет обнаружения повреждений или ржавчины. Важно убедиться, что на проводах отсутствуют следы расплавления или обрывы.
Необходимо убедиться, что провода не прикасаются ни к свечам, ни к катушкам зажигания. В этом случае могут возникать помехи, заглушающие сигнал датчика.
Необходимо для проверки использовать мультиметр. С его помощью проверяют сигнал на проводах, подсоединенных к датчику. Если он магнитный, то измерять придется переменное напряжение.
Нужно попросить другого человека повернуть зажигание и не производить при этом запуска двигателя. Один из проводов тестера соединяют с «землей», другие — с проводом датчика. Если нет напряжения, то имеет место полная неисправность этого компонента.
Далее проводят запуск двигателя и соединяют провода мультиметра с проводами датчика. Параметры должны соответствовать данным, указанным в техническом руководстве транспортного средства.

Для трех проводного датчика проверка делается аналогичным образом. Однако нужно будет проверить напряжение между каждой парой проводов из трех.
