Клапан адсорбера: датчик абсорбера, что это, для чего нужен в машине

⏰Время чтения: 6 мин.

Рассмотрим на простом языке, как работает адсорбер на автомобиле, какие могут быть неисправности адсорбера, а также, как просто проверить клапан адсорбера.

Многие автолюбители не знают, что такое адсорбер и уж, тем более, зачем он нужен и установлен ли он на их авто. Также большинство недооценивают этот узел и считают его второстепенным в устройстве автомобиля.

Заблуждения встречаются и в понимании принципа работы продувочного клапана адсорбера.

Ну разберемся во всем по порядку.

Адсорбер или Абсорбер

В интернете и в автомобильных сообществах можно встретить оба этих названия. Но на самом деле это две разные системы, а на автомобиле установлен именно адсорбер. Поэтому называть сие устройство абсорбером не верно.

Адсорберы используются как в промышленности, так и в автомобилестроении.

Причем, начиная с введения норм токсичности ЕВРО 2, данные системы обязательны к установке на транспортные средства.

Для чего нужен адсорбер

Адсорбер предназначен для уменьшения загрязнения окружающей среды парами бензина. Всем известно, что бензин очень хорошо испаряется.

Это с ним происходит и в бензобаке автомобиля.

Из-за этого повышается давление в топливном баке, что является проблемой.

Чтобы решить данную проблему, бензобак необходимо сообщать с атмосферой. Благодаря этому мы сможем поддерживать давление в баке приближенным к атмосферному.

Но если мы просто соединим бак с атмосферой, тогда бензин будет испаряться прямо в окружающую среду, нанося вред экологии.

На старых авто системы адсорбера не было. Поэтому возле них практически всегда ощущался запах бензина. С введением норм ЕВРО 2, это стало недопустимо и все автомобили обязали устанавливать системы улавливания паров бензина.

На простом языке — на автомобилях без адсорбера бензин испаряется в атмосферу, а на авто с адсорбером эти пары сжигаются (окисляются) в цилиндрах двигателя.

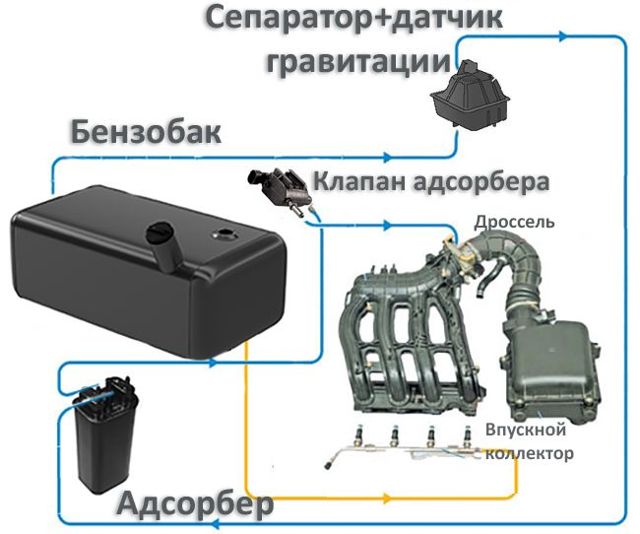

Простыми словами, система улавливания паров топлива (EVAP) — это система вентиляции топливного бака, состоящая обычно из:

• Гравитационного клапана
• Адсорбера
• Управляемого клапана продувки адсорбера
• Трубопроводов

Гравитационный клапан адсорбера

Гравитационный клапан является обязательным элементом системы. Он предотвращает попадание топлива из бензобака в адсорбер при опрокидывании автомобиля.

Устанавливаться может как в бензобаке, так и за его пределами. Например, на Шевроле Нива он установлен возле заливной горловины, а на Шевроле Лачетти в бензобаке

Где находится адсорбер

Принцип работы адсорбера на разных авто одинаков, разница лишь в форме и расположении адсорбера и клапана продувки. У некоторых он установлен в моторном отсеке. Например, ВАЗ 2115

А, например, у Шевроле Лачетти — под днищем возле заднего колеса

Как работает адсорбер

Пары топлива из бака через гравитационный клапан попадают в адсорбер (емкость с активированным углем) через штуцер с надписью «TANK», где накапливаются, пока двигатель не работает. Второй штуцер адсорбера с надписью «PURGE» соединен трубкой с клапаном продувки адсорбера, а третий с надписью «AIR» соединен с атмосферой.

1- вентиляционный штуцер AIR, 2 — штуцер TANK трубки подвода паров топлива из бака к адсорберу, 3 — штуцер PURGE трубки отвода паров топлива от адсорбера к клапану

Более понятно это выглядит следующим образом.

Автомобиль стоит на стоянке. Бензин в баке постепенно испаряется, повышая давление. Избыток давления стравливается по пути — гравитационный клапан-адсорбер-атмосферный штуцер адсорбера.

То есть, давление стравливается в атмосферу, но пары топлива при этом конденсируются на активированном угле адсорбера.

При остановленном двигателе электромагнитный клапан продувки закрыт, и в этом случае адсорбер не сообщается со впускным коллектором.

При работе двигателя ЭБУ, управляя электромагнитным клапаном, осуществляет продувку адсорбера свежим воздухом за счет разрежения во впускном коллекторе. То есть, пары высасываются из адсорбера, а по атмосферному штуцеру в адсорбер заходит свежий воздух.

Пары бензина смешиваются с воздухом и отводятся во впускной коллектор за дроссель и далее поступают в цилиндры двигателя.

Поэтому адсорбер можно образно сравнить с самоочищающимся фильтром отстойником.

Как работает клапан адсорбера

Многие ошибочно считают, что при запуске двигателя на клапан адсорбера сразу подаётся напряжение и он открывается, продувая адсорбер. Даже видел «пособия» и «обучающие видео» по этому поводу. На самом же деле управление клапаном продувки осуществляется ЭБУ по специальным алгоритмам, основанным на показаниях датчиков температуры, расхода воздуха и т.д.

Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов ЭБУ и тем интенсивнее продувка.

Именно импульсы, а не просто подача напряжения! Поэтому есть такое понятие, как «скважность продувки адсорбера», которая находится в пределах от 0% до 100%.

Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer. За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%.

Клапан адсорбера образно можно сравнить с водопроводным вентилем, нежели с клапаном. То есть, клапан адсорбера не просто открывается/закрывается, а регулирует интенсивность прохождения газов.

Неисправности адсорбера

Неисправный адсорбер может привести к двум самым распространенным проблемам:

1. Так как адсорбер напрямую связан с давлением в бензобаке, то при его неисправности могут раздаваться хлопки в бензобаке, а также может слышаться характерное шипение при откручивании пробки заливной горловины.

2. При неисправности клапана адсорбера может наблюдаться очень нестабильный холостой ход. Особенно при прогреве. Именно такой случай я диагностировал в этом видео

Как проверить клапан адсорбера

Принцип проверки на большинстве автомобилей одинаков, но мы рассмотрим на примере Шевроле Лачетти.

Проблемы с клапаном продувки адсорбера можно разделить на несколько основных пунктов:

• не приходят импульсы на клапан
• неисправность обмотки клапана
• заклинивание клапана в открытом положении
• заклинивание клапана в закрытом положении

Проверить целостность проводки и работоспособность клапана можно как программными методами, так и обычным мультиметром. А вот проверить герметичность клапана можно только физически.

Проверить импульсы, проводку и обмотку клапана очень просто программой Chevrolet Explorer, во вкладочке «управление механизмами — тест клапана продувки адсорбера». При нажатии на кнопку «ВКЛ» в диаграмме программы мы увидим вот такие сигналы

Это означает, что ЭБУ дает команду на клапан. Вместе с этим от клапана будет исходить звук щелчков в такт с этими сигналами, что, в свою очередь, означает, что импульсы до клапана доходят и обмотка целая, так как клапан срабатывает.

Кстати, если у Вас ещё нет диагностического адаптера, тогда советую обязательно прочитать рубрику диагностики и приобрести адаптер.

Электрическая часть исправна. Это мы проверили. Но чтобы быть уверенными, что клапан не заклинил физически, его можно снять и проверить. Демонтируется он очень легко и на это у меня уходит не больше 30 секунд.

К клапану подключены две трубки и разъем с двумя проводами. Сам клапан даже не прикручен, а просто вставлен в своё рабочее место.

На фото одна трубка уже снята.

Чтобы снять клапан достаточно сдёрнуть две трубки, отмеченные зелёной и красной стрелкой(красная уже снята, а зелёная плохо видна с этого ракурса). Трубки снимаются просто и легко без всяких фиксаторов.

• Затем нажать на металлический фиксатор и отстегнуть колодку проводов (показано желтой стрелкой)
•
• После этого надавить на штуцер, показанный красной стрелкой и клапан выйдет из своего посадочного места
•

Клапан является нормально закрытым, то есть без подачи напряжения он не пропускает воздух. Нужно это проверить любым доступным способом.

1. У меня для этих целей имеется шприц и кусочек вакуумной трубки, оставшейся после замены трубок датчика абсолютного давления.
2. Также необходима емкость с водой.
3. Нужно подключить шприц к тонкому штуцеру клапана, а толстый штуцер опустить в воду

Примечание. На толстый штуцер удобнее одеть отрезок шланга и опустить его в воду.

Давим на поршень шприца. Воздух при этом не должен проходить. То есть, в воде не должно быть пузырьков воздуха

• При перемещении поршня шприца должно ощущаться сопротивление, а сам поршень стремится вернуться в первоначальное положение, что означает герметизацию клапана.
• Осталось проверить только открытие клапана. Для этого берем два провода с такими мини-мамами
• И подключаем к разъёму клапана адсорбера

Передвигаем поршень шприца и подключаем провода к аккумуляторной батарее. При подключении должен раздаться щелчок. Это значит, что клапан открылся.

1. В воде при этом будут видны пузыри воздуха
2. Можно также проверить сопротивление обмотки клапана. Оно должно составлять 25-30 Ом

Бывает такое, что клапан не открывается. Тогда его только менять на исправный.

Видео Как проверить клапан адсорбера

Посмотрите более подробно, как проверить клапан адсорбера на нашем видео

Что такое адсорбер и как он работает. Видео

Видео версия про адсорбер

Артикул клапана адсорбера Шевроле Лачетти 1.6

Номерок клапана — GM 96408210

Всем Мира и ровных дорог!!!

Адсорбер. Что это такое, для чего нужен, признаки неисправности — DRIVE2

решил для себя разобраться в этой теме и начал гуглить, почитал понял ) теперь хочу поделиться с вами, кого интересует этот же вопрос.

из разных перечитанных тем понравилась та, которую сюда скопирую, просто и понятно без воды и лишнего.тема скопирована из этот записи

Казалось такой незаметный элемент, который на первый взгляд, не важен для автомобиля, но без которого он не может нормально работать. Появляются провалы, двигатель «троит» может даже разрушаться бензобак! И все это из-за неисправного клапана адсорбера.

Многие не знают что это такое, как он работает и САМОЕ ВАЖНОЕ, на что он влияет. Сегодня я постараюсь простыми словами все разложить по полочкам, а также описать основные признаки неисправности.

Однозначно будет полезно, так что читайте – смотрите …Для начала начнем с определения.

Адсорбер (от лат. sorbeo — поглощаю) – это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака.

При работающем двигателе они направляются в систему впрыска топлива, а именно во впускной коллектор.

При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.

Для чего создавали адсорбер

Собственно это дань экологическому стандарту, а именно ЕВРО-2. По сути это большой фильтр который улавливает легкие углеводороды. По новым стандартам недопустимо попадание паров бензина в атмосферу, потому как это способствует загрязнению атмосферы.

Также пары не должны проходить в салон автомобиля, ведь это мягко сказать вредно! НА старых карбюраторных машинах, такого фильтра и его клапана просто не было, там система немного другая. НО карбюратор ушел вместе со старыми стандартами, сейчас только инжектор и ОБЯЗАТЕЛЬНА система фильтрации.

• Составные части

По сути это большая пластиковая банка, внутри находится активированный уголь, ведь именно этот состав прекрасно борется с парами бензина.Основные части можно описать так:• Сепаратор + клапан гравитации• Датчик давления• Фильтрующая часть (обычно из угля)• Соединительные трубки• Электромагнитный клапан• Как видите абсолютно ничего сложного.

Сепаратор — служит для улавливания части бензина, после отправляет их обратно в бак.

Клапан гравитации — практически никогда не используется, однако он нужен в экстренных ситуациях, например при авариях, он предотвращает переливы топлива из бака (например, когда автомобиль перевернулся).

Датчик давления, очень нужная вещь — он контролирует давление паров бензина внутри бака, при необходимости открывается и сбрасывает его, не давая конструкции повредиться.

Фильтрующая часть — как я писал сверху, большая банка, в который насыпан угольный порошок, в достаточно крупных гранулах. Делается это для того чтобы пары могли беспрепятственно проходить и конденсироваться.Соединительные трубки — нужны для соединения всех основных частей, фильтров, датчиков и клапанов, думаю это понятно.Электромагнитный клапан — служит для переключения режимов улавливания паров бензина, про него мы поговорим подробнее чуть ниже.Как работает система — принцип работы

Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе.Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства.

Итак, пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации (как я писал выше — он предотвращает вытекание топлива при авариях — опрокидываниях из бака). В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).Однако другая часть испарения, минует гравитационный клапан, проходят в адсорбер, где они собственно накапливаются. Накопление происходит при незапущенном двигателе! ЭТО ВАЖНО.После пуска двигателя, электромагнитный клапан, открывается – тем самым соединяет полость адсорбера (где находятся газы как бы в заключении) с впускным коллектором или дроссельным узлом (в различных машинах по-разному). НАЧИНАЕТСЯ ПРОЦЕСС ТАК НАЗЫВАЕМОЙ ПРОДУВКИ! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.

Система очень простая, если понимать, как она работает.

На что влияет клапан адсорбераМногие проблемы связаны именно с клапаном адсорбера. По сути это очень простое устройство, которое открывается или закрывается при определенных условиях (запущен двигатель или заглушен).Если клапан работает хорошо, то проблем нет вообще, вы можете даже не знать про его наличие в вашей системе.

Однако когда происходит поломка, например — забивается сама полость адсорбера, либо не работает клапан. То автомобиль впоследствии, может получить серьезные поломки. Потому как не проходит продувка полости, а также не сбрасывается давление из бака.

Признаки неисправности клапана адсорбераКак становится понятно, возникают проблемы с системой питания:• Плавают обороты. Но не сразу, а примерно после 5 – 10 минут на прогретом двигателе• На холостой, если двигатель запущен, давишь педаль газа – чуть не глохнет.

Такое ощущение, что заканчивается топливо• На ходу машина не развивает нужной мощности, такое ощущение, что убрали 10 – 15% мощности двигателя• Может сходить с ума датчик топливного бака. Показывает то – «полный», то – «пустой» и т.д.• Если открываете бак для заправки.

Слышан сильный свист, как будто внутри создан вакуум.

• Увеличивается расход топлива• НА холодную датчик абсорбера может сильно стучать, зачастую его путают с клапанами двигателяТакже стоит заметить, что причина не всегда именно в клапане, зачастую может забиваться сама банка с активированным углем (то есть сама полость адсорбера).

При необходимости его нужно заменить или разобрать и прочистить – просушить, то есть восстановить фильтрацию газов, чтобы они беспрепятственно проходили.Если у вас проявляются эти неисправности, то обязательно нужно смотреть — проверять клапан и при необходимости менять его, благо стоит он копейки. А также саму полость с активированным углем.Можно ли убрать

Некоторые автомобилисты пренебрегают экологическими стандартами и убирают клапан адсорбера. Слова в принципе такие – «да зачем он мне нужен, машина стала медленнее, расход стал больше, вообще выкину его». Но реально, а можно ли это делать? Не будет ли от этого хуже автомобилю?

Стоит понимать, что исправная система, вообще никак не влияет на работу двигателя, а даже экономит немного топлива, ведь пары которые остались в основном корпусе затем дожигаются в двигателе, конечно ждать что экономия будет огромной не стоит, но несколько километров пробега получается.Убирать, конечно можно, автомобилю попросту на это «ВСЁ РАВНО»! Даже будет лучше, ведь испарение из бака не будет конденсироваться (очищаться), а проходить на прямую в атмосферу. То есть вы как бы удаляете все банки – клапана и даете, открытый приток воздуха до бака.

Физически это делают так – на шланг от сепаратора вешают фильтр тонкой очистки от карбюраторного ВАЗ, пары бензина уходят в атмосферу. Шланг от клапана адсорбера, перекрывают, прошивают двигатель (чип-тюнинг), иначе появится ошибка, вот и все!

Однако в этом есть и минусы:• Например, в салоне зачастую будет пахнуть бензином, испарения пойдут (зачастую) именно в него.• Атмосфера загрязняется легкими углеводородами• Будет присутствовать стойки запах бензина рядом с авто (хотя это спорно)Плюсы отключения:• Освобождается место в подкапотном пространстве, банка занимает достаточно много места• Уходит неустойчивая работа на холостом ходу• Не нужно платить большие деньги за новый адсорбер и его клапан

Мне кажется система достаточно полезная, лично меня зачастую раздражало — когда в карбюраторной машине воняло бензином, откуда только можно. Надышишься и голова потом болела, эта система позволяет избегать этого, немного экономит топливо и не загрязняет атмосферу.

На этом заканчиваю, думаю моя статья была вам полезна .

Адсорбер: что это такое в машине, устройство и принцип работы

Адсорбер появился в системе питания автомобильных двигателей после ужесточения экологических требований. Стало недопустимым выбрасывать в атмосферу углеводороды, к которым относится бензин в виде незаметных испарений. Пары стали собирать в специальном накопителе, который периодически автоматически продувался, а бензин использовался по прямому назначению.

 Нужен ли в машине адсорбер и где он находится

С точки зрения автомобилиста, не озабоченного сбережением окружающей среды от загрязнений, адсорбер только зря занимает полезный объём автомобиля и усложняет его конструкцию.

Но поскольку машин стало много, и их вклад в издевательство над экологией стали замечать даже самые отъявленные любители бензина в крови, вопрос был решён законодательно. Теперь адсорбер действительно нужен, как минимум чтобы не нарушать технический регламент.

 Как работает Вакуумный Усилитель Тормозов

Кроме экологических, моральных и юридических обоснований, необходимость этого накопителя в настоящее время вызывается также и тем, что современный автомобиль настроен таким образом, что без адсорбера нормально работать не сможет.

Его роль закреплена в программе электронного блока управления впрыском топлива, поэтому без переделок удалить его уже нельзя.

Располагается крупная пластиковая банка с наполнителем обычно в подкапотном пространстве, хотя встречаются и варианты её размещения под днищем машины, а также под передним бампером или в иных внутренних полостях кузова.

От неё протянуты шланги с клапанами к бензобаку и впускному коллектору.

 Принцип работы и устройство адсорбера

В пластмассовом корпусе узла расположен наполнитель, просто активированный уголь или более сложное вещество. От него требуется высокая пористость и способность адсорбировать пары бензина, то есть сохранять их в себе, отделяя от воздуха.

Корпус герметичен, сверху на нём имеются входные и выходные пластиковые штуцеры, обычно под быстросъёмные соединители, а также встречается интегрированное крепление электрического клапана продувки со своим разъёмом.

Во время работы двигателя давление в баке автомобиля изменяется. В те времена, когда об экологии не заботились, проблема решалась простым дренажным отверстием в его пробке.

Сейчас при вентиляции бака необходимо отделять углеводороды, то есть пары бензина от атмосферного воздуха. Для этого из верхней части бака делается отвод, соединённый шлангом через сепаратор и систему клапанов безопасности с внутренним пространством адсорбера.

Пары бензина, проходя через активированный уголь, отделяются и задерживаются его пористой структурой, что очень похоже на принцип действия противогаза.

Воздух же проходит далее в атмосферу через штуцер сапуна адсорбера. При высокой температуре и интенсивной эксплуатации запас ёмкости устройства быстро исчерпается, и бензин придётся куда-то удалять.

Для этого в работе автоматики автомобильного двигателя предусмотрен специальный режим продувки адсорбера через соответствующий клапан, который соединён шлангом с дроссельным пространством впускного тракта. Обычно прямо к впускному коллектору. Продувка происходит за счёт имеющегося там разрежения.

Должны быть соблюдены некоторые условия, чтобы электронный блок управления двигателем (ЭБУ) подал команду на продувку:

• двигатель не должен работать на холостом ходу, что определяется по оборотам и нажатию педали акселератора;
• температура охлаждающей жидкости и забортного воздуха находятся в предусмотренных программой диапазонах;
• скорость вращения коленвала и расход воздуха двигателем определяют темпы продувки адсорбера.

Регулирование потока продувки производится в ключевом режиме, то есть клапан открывается и закрывается с определённой частотой, а время его относительного нахождения в закрытом и открытом состояниях определят производительность режима.

Статья по теме: Моторное масло с Молибденом: плюсы и минусы

Он не должен влиять на основные задачи мотора – ровную тягу, высокую отдачу и стабильную работу.

Во время продувки воздух забирается через штуцер сапуна адсорбера, проходит под действием перепада давлений через поглощающую начинку, насыщается парами бензина и отправляется во впускной коллектор для сгорания в цилиндрах в составе топливовоздушной смеси.

Устройство подготавливается к приёму следующих порций паров из бензобака.

 Неисправности

Узел достаточно надёжен, редкие проблемы с ним проявляются как:

• поломки штуцеров из-за естественного старения пластмассы;
• загрязнение активированного угля от большого срока службы, вплоть до полной непроходимости;
• электрические и механические отказы клапана продувки;
• замыкания и потери контакта в электропроводке;
• потеря герметичности шлангов из-за отвердения резины.

Всё это приводит к повышению или уменьшению оборотов холостого хода, неуверенному запуску, повышению расхода и снижению тяги. Обычно ЭБУ замечает отклонения и высвечивает ошибку на панели приборов.

Существует даже отдельный раздел типовой таблицы кодов ошибок, посвящённый аппаратуре улавливания паров бензина.

 Как проверить клапан продувки адсорбера

Перед снятием, внушающего подозрение клапана, надо отсоединить аккумуляторную батарею, чтобы не накапливать ненужные ошибки, поскольку ЭБУ заметит обрыв цепи после снятия разъёма.

Демонтированный клапан должен быть нормально закрыт, то есть не продуваться, если на него не подано питание. Это можно проверить, подав на его вход небольшое давление воздуха. Утечек быть не должно, хотя в реальности поработавший клапан может немного пропускать.

Это не так критично, как у шинного вентиля, но всё же нежелательно. Этот расход добавочного воздуха вынужден будет парировать регулятор холостого хода, а его возможности не безграничны.

Для дальнейшей проверки на клапан следует подать напряжение от аккумулятора автомобиля. Его соленоид должен со щелчком уверенно сработать, а нагнетаемый воздух начать свободно проходить со входа на выход. При снятии напряжения исправный клапан с таким же щелчком возвращается в исходное состояние, блокируя поток.

При работе двигателя на холостых оборотах от клапана никаких щелчков не должно быть слышно, а со стороны шлангов не раздаваться шипения подсасываемого воздуха.

Это надо знать: Бронирование фар пленкой фото и видео инструкция

Посторонний кислород во впускном коллекторе недопустим, он разбалансирует всю систему питания. Когда продувкой занимается ЭБУ, он учитывает все влияния поступающих мимо дросселя и всех датчиков бензина и воздуха. Более того, мозг машины насторожится, если этого не произойдёт по его команде.

Адсорбер с сопутствующей арматурой настолько надёжен, что о его существовании часто забывают даже профессионалы. И если анализ кодов ошибок не даст нужной информации, а запах бензина в салоне не станет дополнительным намёком, то поиск и ремонт непонятных неполадок в работе двигателя может потребовать массу времени и средств.

К тому же сам узел иногда нуждается в плановых заменах, поскольку через него проходит наружный воздух, а он не всегда чист. Это похоже на работу воздушного и салонного фильтров, хотя через них поток несравнимо больше и о них мало кто забывает.

Для чего нужен адсорбер и клапан адсорбера

13 сентября 2018. Категория: Автотехника.

Адсорбер (часто его называют абсорбер) представляет собой один из узлов автомобиля, который отвечает за поглощение и нейтролизацию паров бензина, выходящих из бака. Многие автовладельцы полагают, что это совершенно ненужное устройство, которое только создает лишние проблемы, поэтому нередко его и вовсе снимают.

Однако, повышенное потребление бензина и другие проблемы в работе системы, как правило, возникают только в том случае, если из строя выходит клапан абсорбера. Поэтому прежде чем безжалостно удалить этот узел, будет полезно узнать чуть больше об особенностях его работы и процедуре смены прибора.

Для чего используется адсорбер

В процессе работы двигателя ТС бензин немного нагревается, выделяя очень летучие пары. Их образование усиливается под влиянием вибрации движущегося автомобиля. Если в ТС не предусмотрена система нейтрализации вредных испарений, а установлена примитивная вентиляция, то образования просто выводятся на улицу через специальные отверстия.

Такая картина наблюдалась практически со всеми старыми карбюраторными автомобилями (именно поэтому нередко в машине неприятно пахло бензином) до появления экологического стандарта ЕВРО-2, контролирующего уровень вредных испарений в атмосферу. Сегодня каждый автомобиль должен быть оснащен соответствующей системой фильтрации, чтобы отвечать стандартам. Как правило, самой простой из них и является адсорбер.

Что собой представляет фильтрующий элемент и как он работает

Если говорить простыми словами, то абсорбер является большой банкой, наполненной активированным углем. Кроме этого в системе присутствует:

• Сепаратор с клапаном гравитации. Он отвечает за улавливание частиц топлива. Гравитационный клапан, в свою очередь, применяется очень редко, но в экстренной ситуации (например, если в ходе аварии машина перевернулась) он предотвратит перелив топлива из бензобака.
• Датчик давления. Он необходим для контроля уровня паров бензина в баке. Как только их уровень превышается, происходит сброс вредных компонентов.
• Фильтрующая часть. По сути это и есть та самая банка с гранулированным активированным углем.
• Электромагнитный клапан. Используется для того, чтобы переключаться между режимами улавливания выделяющихся паров бензина.

Если говорить о принципе работы системы, то он очень прост:

• Сперва пары бензина поднимаются в бензобаке и направляются в сепаратор, где происходит частичная конденсация топлива, которое в жидком виде отправляется обратно в бензобак.
• Та часть испарений, которая не смогла осесть в виде жидкости проходит через гравитационный датчик и направляется в адсорбер.
• Когда мотор машины находится в выключенном состоянии, пары бензина начинают накапливаться в фильтрующем элементе.
• Как только двигатель запускается, в дело вступает клапан адсорбера, который открывается и соединяет адсорбер со впускным коллектором.
• Пары бензина совмещаются с кислородом (который попадает в систему через дроссельный узел) и переходят во впускной коллектор и цилиндры «движка», где вредные испарения прогорают вместе с воздухом и топливом.

Как правило, именно клапан адсорбера дает сбой. Если он начинает открываться и закрывать в неправильном режиме или полностью выходит из строя, это может негативно сказаться на работе всего автомобиля и спровоцировать поломки.

Неисправности электромагнитного клапана

Если адсорбер почти все время находится в бесперебойном режиме, то клапан продувки может легко перестать функционировать. Это повлечет за собой повреждение бензонасоса. Если адсорбер не осуществляет правильную вентиляцию, то бензин постепенно будет скапливаться во впускном коллекторе.

Подобное приводит к довольно неприятным «симптомам»:

• На холостом ходу появляются так называемые провалы.
• Нарушается тяга (такое впечатление, что ТС постоянно теряет мощность).
• При запущенном двигателе не слышны звуки работающего клапана.
• Заметно повышается расход топлива.
• Во время открытия крышки бензобака раздается шипение и свист.
• Датчик топливного бака буквально живет своей жизнью (он может показывать, что бензобак полон, а через секунду – что в нем ничего нет).
• В салоне автомобиля появляется неприятный бензиновый «аромат».

Иногда фильтрующий элемент, наоборот, издает слишком громкие звуки, которые также не являются нормой. Чтобы удостовериться, что причиной служит именно неисправный клапан, а не ГРМ, достаточно резко нажать на газ. Если звуковой эффект остался таким же, то, скорее всего, проблема именно в клапане адсорбера.

В этом случае рекомендуется немного подкрутить регулировочный винт устройства. Однако закручивать его нужно не более чем на пол-оборота. Слишком сильная фиксация приведет к ошибке контроллера. Если такие манипуляции не помогли, то нужно провести более детальную диагностику.

Проверяем работоспособность адсорбера

Чтобы удостовериться, что неисправность связана именно с клапаном этого элемента, можно отправить авто на полную диагностику. Но, это дорого, поэтому попробуем сначала самостоятельно выявить возможные проблемы.

Прежде всего, нужно посмотреть, не выдает ли контроллер ошибки, например, «обрыв управления цепи». Если все нормально, то воспользуется ручной проверкой. Для этого достаточно подготовить мультиметр, отвертку и несколько проводов. После этого нужно выполнить несколько простых шагов:

• Поднять капот машины и найти нужный клапан.
• Отсоединить от этого элемента жгут с проводами. Для этого нужно сначала отжать специальный фиксатор креплений колодки.
• Проверить, идет ли на клапан напряжение. Для этого необходимо включить мультиметр и переключить его в режим вольтметра. После этого черный щуп прибора подсоединяется к массе авто, а красный – к разъему с маркировкой «А», который находится на жгуте проводов. На следующем этапе необходимо завести мотор и посмотреть, какие показания выдает прибор. Напряжение должно быть таким же, как в аккумуляторе. Если его и вовсе нет или оно слишком маленькое, то вероятно придется искать более серьезную проблему. Если с напряжением все хорошо, то можно переходить к следующему шагу.

• Демонтировать клапан продувки. Чтобы его снять нужно при помощи отвертки немного ослабить крепление хомутов. После этого можно будет легко сдвинуть клапан чуть вверх и по небольшому кронштейну плавно его вытащить. После этого устройство нужно подключить напрямую к клеммам АКБ. Один провод идет на клапан продувки (на «+»), а второй – подключается к «минусу». После этого оба проводника подключаются к соответствующим клеммам аккумулятора. Если при этом не произошло щелчка, то клапан полностью вышел из строя и лучше всего его заменить.

Ставим новый клапан адсорбера

Для замены элемента не обязательно обращаться в автосервис. Работы можно провести и самостоятельно при помощи нескольких крестообразных отверток. Также нужно приобрести новый клапан (его маркировка должна полностью совпадать с данными на старом устройстве).

После этого:

• Находим адсорбер.
• Снимаем с АКБ минусовую клемму.
• Отсоединяем колодку проводов путем нажатия на фиксатор и подтягивая прибор на себя.
• Ослабляем крепления электромагнитного клапан и отсоединяем шланги.
• Вытаскиваем старое устройство (вместе с ним выйдет и кронштейн) из абсорбера.
• Устанавливаем новое устройство и собираем все в обратном порядке.

В заключении

Некоторые автовладельцы принимают решение и вовсе снять адсорбер, полагая, что он негативно влияет на потребление бензина и на работу машины в общем. Однако нужно признать, что такие проблемы возникают только в том случае, если устройство, а точнее его клапан, неисправно. Если прибор работает в штатном режиме, то это никак не сказывается на управлении авто и его потреблении топлива.

Клапан продувки адсорбера — как он работает, проблемы, симптомы, проверка

Клапан продувки адсорбера (КПА) является частью системы улавливания паров бензина (EVAP). Система EVAP предотвращает выход паров топлива из топливного бака в атмосферу. Она улавливает пары бензина и временно хранит их в угольной канистре — адсорбере.

Для чего нужен клапан продувки

При определенных условиях работы двигателя, пары топлива удаляются из адсорбера и сжигаются внутри двигателя. Продувочный клапан контролирует количество паров топлива, которое продувается из адсорбера во впускной тракт.

Как работает

В современных автомобилях КПА представляет собой соленоид с электроприводом, который управляется блоком управления двигателя (ЭБУ).

Когда двигатель выключен, клапан закрыт. Когда двигатель работает и полностью прогрелся, ЭБУ постепенно открывает КПА, чтобы позволить некоторому количеству паров топлива перемещаться из адсорбера во впускной тракт и сжигаться в двигателе.

Поток продувки контролируется рядом датчиков. Если он меньше или больше ожидаемого в данных условиях, блок управления зажгёт индикатор «Check Engine».

Проблемы с продувочным клапаном

Наиболее распространенная проблема с клапаном продувки — это когда он заклинивает или закрывается не полностью. Это может привести к включению «Check Engine».

В некоторых автомобилях заклинивший продувочный клапан может вызвать затруднения при запуске сразу после заправки: в течение первых нескольких секунд двигатель может работать неровно и дергаться.

Проблемы с КПА распространены во многих автомобилях. В некоторых моделях Hyundai начала 2000-х годов (Elantra, Santa Fe, Tucson, Tiburon) часто случается заклинивший продувочный клапан, вызывающий код ошибки P0441.

Подобные проблемы довольно распространены во многих европейских автомобилях, включая Audi и Volkswagen. В некоторых автомобилях Mazda неисправный клапан может вызывать код P0446 и другие коды EVAP.

Клапан продувки не очень дорогой и его легко заменить.

Как проверить клапан продувки адсорбера?

Правильную процедуру проверки КПА можно найти в руководстве по обслуживанию автомобиля. Последовательность действий различается в зависимости от марки и модели автомобиля.

Проверка катушки

В большинстве автомобилей клапан обычно закрыт, то есть он должен быть закрыт без напряжения и открыт при подаче напряжения. Причём, когда на КПА подаётся напряжение должен быть слышен отчетливый щелчок.

Проверка герметичности

Следующим шагом является проверка правильности закрытия продувочного клапана и его герметичности. Для этого нужно подключить ручной вакуумный насос (можно использовать медицинский шприц) и приложить вакуум к клапану.

Без напряжения клапан должен хорошо держать вакуум. Теперь подключаем напряжение аккумулятора. Клапан продувки щелкает, и вакуум немедленно падает. В этом случае КПА исправен.

Например, Автоваз рекомендует следующую процедуру:

• Проверить шланги на правильность и надежность соединения.
• Если замечаний нет, подключить диагностический прибор и завести двигатель.
• Выбрать на диагностическом приборе режим «Активные тесты; Управление выходом клапана продувки адсорбера».
• С помощью диагностического прибора открыть клапан, следя за поведением параметра «Текущий коэффициент коррекции длительности импульса впрыска топлива по сигналу датчика кислорода».
• При открытии клапана с 0 до 96% переменная «Текущий коэффициент коррекции длительности импульса впрыска топлива по сигналу датчика кислорода» изменяется на 10-20% (обеднение или обогащение топливовоздушной смеси).

Помимо клапана продувки адсорбера коды ошибок, связанные с EVAP, часто бывают вызваны неисправным вентиляционным клапаном или крышкой бензобака.
