Современные российские автомобили оборудованы множеством электронных приборов и устройств. Рассмотрим датчик фаз ВАЗ 2114 8 клапанов. Данное устройство устанавливают на двигателях с инжекторной подачей топлива. Фазовый датчик устанавливают и на другие марки ВАЗ, такие как семейство «десяток», Калина, Приора.
Работа инжекторного двигателя
Нормальная работа двигателя внутреннего сгорания обусловлена слаженным действием всех узлов. Процесс сгорания топлива регулируется электронным блоком. Применяются такие системы, отвечающие за работу инжекторного мотора 2115, 2114 моделей:
- подготовка воздуха;
- топливоподача;
- электронная система управления двигателем (ЭСУД);
- зажигания;
- газораспределения;
- выхлопная;
- охлаждения;
- маслосистема двигателя.
Система ЭСУД на автомобиль Приора или ВАЗ 2115 управляется электронным блоком управления (ЭБУ). Стабильная работа блока во многом зависит от состояния датчиков. ЭБУ обрабатывает информацию, полученную от различных источников. На основании анализа выдается команда на открытие форсунок.
Датчик положения распредвала указывает процессору на реальное расположение поршней в данный момент. Принцип действия основан на эффекте Холла.
При приближении зубьев шестерни к устройству на выходе появляется электрический сигнал. В Приоре и других автомобилях шестерню устанавливают на вал управления клапанами. Она посажена на шпонку.
На шестеренке распределительного вала отсутствует один зуб.
Впадина выставляется напротив датчика. Нельзя допускать смещения метки. Такие положения распределительного механизма соответствуют выдвижению поршня первого цилиндра в верхнюю мертвую точку.
При изменении положения распредвала ВАЗ 2114 возникает переменное магнитное поле. Чувствительный элемент формирует импульсный сигнал. ЭБУ подсчитывает количество импульсов и выдает необходимые команды.
Признаки отказа устройства
Неисправность датчика фаз приведет к нарушению сигнала. Контроллер ЭСУД проводит опрос ДФ в течение 4-5 минут. Если сигнал не появился за указанный период, то блок переходит в режим двойного впрыска топлива.
При отказе фазового индикатора контроллер опрашивает лишь датчик положения коленчатого вала. В этом случае бензин подается одновременно в два цилиндра. При этом возрастает потребление топлива примерно на 10%.
Поломка датчика фаз приводит к ряду других неприятностей. Необходимо сделать ремонт. Признаки неисправности двигателя:
- Повышенное потребление бензина.
- Сбои диагностики автомобиля.
- Нарушение динамики разгона ВАЗ 2115.
- Трудный старт. Двигатель запускается через 4-5 секунд.
- После пуска высвечивается лампа Check Engine.
- Выпадает ошибка Р0343 или 0340 при диагностике.
Перед осмотром датчика следует убедиться в исправности остальных деталей. Сбои возникнут из-за обрыва ремня ГРМ, расшатанной шестерни распределительного вала, неправильной установки меток.
Часто ошибка датчика 0343 связана с окислением контактов или обрывом проводов. Перед выбраковкой указателя фаз убедитесь в целостности проводки. Замеры сопротивления в цепи проводят мультиметром.
Неисправность датчика фаз определить самому трудно. Лучше провести диагностику на СТО. Проверка датчика выполняется на компьютере.
Если автомеханик поставил неутешительный диагноз, то отправляемся в магазин. Следует знать, что можно нарваться на некачественные запчасти или подделки. Специалисты советуют приобретать датчики фирмы Bosch или калужского завода.
Датчики фаз для 8- и 16-клапанных двигателей отличаются. Поэтому при покупке укажите продавцу тип вашего двигателя. Наилучшим вариантом будет поход на автомобильный рынок со своим оригиналом. Если после замены снова выскочит ошибка датчика, верните его.
Замена прибора
Демонтаж детали не представляет сложности. Находим его за фильтром воздуха. Корпус датчика фазы закрепляется болтом.
Вначале отключим клеммы от аккумуляторной батареи. В этом случае электронный блок будет обесточен. Память блока управления обнуляется.
Если не отключить бортовую сеть, то не почувствуем разницу. После замены блок будет поддерживать режим, как и при неисправном датчике фаз. Управление процессом нормализуется лишь после нескольких пусков двигателя.
Инструмент и материалы для снятия датчика имеются в арсенале каждого автомобилиста. Надо приготовить ключ на десять, герметик, спирт, ветошь. Откручивать болт крепления удобно ключом с накидной головкой. Герметик возьмите фирмы ZOLLEX. Он рассчитан на температуру до 350°С.

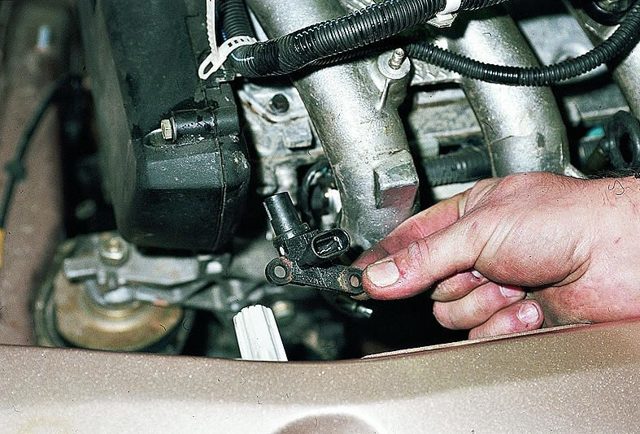

Замена датчика займет 10 минут. Первым делом отсоединяем колодку проводов от датчика фаз. Для этого одной рукой необходимо отогнуть фиксатор, а другой — вытянуть проводку. Далее откручиваем единственный болт. Он находится с обратной стороны. Вынимаем корпус запчасти.
Нельзя прикладывать большое усилие при снятии ДФ.
Тем более не следует использовать слесарный инструмент ударного типа. Пластмассовый корпус может потрескаться. Остатки попадут внутрь.
Перед установкой нового устройства надо очистить посадочное место. На стыковочное кольцо наносим тонкий слой герметика. Выдерживаем несколько минут. Ставим датчик распредвала на место. Прикручиваем болт.
Смело подключаем провода. Окисленные контакты на штекере очищают спиртом. Распиновка проводов не нарушится. На ВАЗ 2115 предусмотрен замок. При подключении клеммника следите за фиксатором. Защелка должна войти в зацепление.
Вот и все. Не забываем подключить клемму на аккумулятор. Включаем зажигание. Заводим автомобиль и наблюдаем за панелью приборов. Индикатор должен потухнуть через секунду после завода. Это означает, что замена произведена удачно.
Конечно, главный тест ВАЗ 2115 пройдет на дороге. Поэтому включаем передачу и наслаждаемся рычанием мотора. Если проблема решена, то двигатель восстановит былую резвость, а машина — динамику разгона.
Post navigation
Почему пропало давление масла ВАЗ?
Ошибки датчика фаз на ВАЗ 2114
Датчик положения распредвала играет роль важного элемента в конструкции автомобиля ВАЗ 2114. Он имеется практически на всех двигателях, вне зависимости от количества клапанов (8-ми под евро или 16-ти).
Основная его цель заключаются в определении фазы работоспособности двигателя с последующим выпуском импульсного сигнала. Благодаря его применению двигатели стали более эффективно передавать мощность с уменьшенным расходом топлива.
Где находится агрегат?
Датчик расположен на двигателе в двух вариантах: на 8-ми клапанном моторе установлен на головке блока цилиндров, а на 16-ти клапанном – со стороны ведущего распредвала в районе генератора. Его можно легко найти и демонтировать, без посещения автосалона, правда, во втором варианте понадобиться больше усилий и навыков.
Разъем датчика фаз ВАЗ 2114 (8 клапанов)
Какие бывают ошибки, определяющие неисправность данного механизма?
Код ошибки — 0340
Происходит довольно частое явление, когда светится «мясорубка» на приборной панели (check engine).Этот процесс появляется так: при запуске двигателя стартер работает несколько секунд, а после высвечивается ошибка датчика фаз 0340. Все дело в том, что при запуске автомобиля электронный блок управления двигателя ждет определенный сигнал от датчика фаз.
В случае его отсутствия, блок управления не подает импульс на систему зажигания и систему топлива подачи. Следовательно, двигатель не запускается, и зажигается лампочка контроля работы двигателя, фиксируя на ВАЗ 2114 «ошибка 0340». Диагностировать поломку можно при помощи бортового компьютера автомобиля, либо обратиться в специализированный сервисный центр.
Ошибка check engine на ВАЗ 2114
Симптомы данной проблемы:
- Повышенный расход топлива.
- Затрудненный запуск двигателя.
- Уловимые шумы при включении ключа зажигания.
Код ошибки — 0343
Обозначает высокий уровень импульса регулятора, эта ошибка датчика фазы ВАЗ 2114 встречается реже, чем первая, и она напрямую связанная с неисправностью самого прибора.
Решается проблема полной заменой агрегата, она не требует диагностики и посещений специализированных салонов.
Ошибка 0343 может быть связана с простейшим окислением проводов на механизме, которые нужно очистить и проверить их целостность.
Внимание: на клемме механизма и на контакте А должно быть 12В, а на остальных – 0В.
Ошибка датчика фазы могут быть вызвана неисправностью функционирования датчика положения коленчатого вала, также возможно – соскочил ремень ГРМ на зуб, вывернуло шпонку шкива ремня генератора, расшатало шестерню коленвала, произошла выработка на верхней и нижней шестернях. Как видно, зацепок может быть много, главное, правильно сделать диагностику и эффективно устранить проблему.
Признаки неисправности датчика фаз на ВАЗ 2114, связанные с этой ошибкой, могут быть:
- ухудшение набора скорости при разгоне автомобиля;
- проблемы в работе двигателя, при старте агрегата;
- стартер крутится при запуске 4 с и загорается чек;
- сбой режима диагностики;
- выхлопные газы становятся прозрачными, повышается уровень выброса углекислого газа.
Внимание: контрольный сигнал «Check Engine» (светящая лампочка на панели приборов, которая свидетельствует о неисправностях в системе управления двигателя), при исправном двигателе должна погаснуть через 0,6 секунд после запуска. Этого вполне достаточно для того, чтобы система диагностики констатировала, что все в порядке.
Если же лампочка продолжает гореть, значит присутствует неисправность, и ошибка на ВАЗ 2114 – точное этому подтверждение. Ее выявить можно с помощью профессионального сканера на СТО или же «своими усилиями».
Речь идет о поверхностном диагностировании причины, которая может дать представление о примерном выявлении неисправности изделия.
Что делать дальше – решать владельцу авто, можно заменить датчик на новый и избавиться от всех «приборных ошибок», а также можно сделать генеральную очистку проводов механизма, промыть полностью весь датчик в специальной жидкости.
Внимание: бывает такая ситуация – поменял датчик, а через несколько часов лампочка снова зажигается.
Такая проблема может возникнуть при заправке некачественным топливом, или же механизм неправильно установлен и требует профессионального вмешательства специалистов! Также может попасться брак, и такое бывает. Необходимо после смены датчика сделать инициализацию, дабы избежать подобной неприятности.
- Если авто находится в пути и возникло свечение ошибки 0343 или 0340, то временным вариантом «лечения проблемы» можно применить следующий вариант: провернуть датчик на несколько градусов вокруг своей оси, а после снова надежно закрепить.
- Такой метод поможет отрегулировать подачу топлива в правильном режиме и уменьшить расход топлива при движении авто.
- При выявлении симптомов неисправности датчика положения распредвала необходимо визуально проверить механизм. Может быть проблема поломки одной из:
- внешнем повреждении;
- образовался конденсат или зачисление на контактах;
- повредилась целостность электропроводки возле агрегата.
Если все в порядке, значит, требуется произвести демонтаж прибора. Замену можно произвести самостоятельно, без посещения автосервиса.
Стоимость нового датчика распредвала для семейства ВАЗ около 10 (600 рублей) долларов.
Как заменить датчик распредвала (ДПРВ) на ВАЗ 2115? Признаки неисправности и диагностика датчика фаз ВАЗ 2115
Всем привет! Добро пожаловать на ВАЗ Ремонт — сайт о ремонте автомобилей ВАЗ своими руками. Сегодня в рубрике «Ремонт ВАЗ 2115 » мы поговорим о том, как проверить датчик распределительного вала и при необходимости выполнить его замену в домашних условиях.
Что такое ДПРВ или датчик распредвала?
Датчик положения распределительного вала (ДПРВ или датчик фаз) — датчик, расположенный в моторном отсеке на всех инжекторных моделях ВАЗ. ДПРВ необходим для контроля положения распределительного вала двигателя и клапанов, по которым ЭБУ определяет в открытом или закрытом положении находятся клапана, с целью корректировки фазы газораспределения.
Признаки неисправности датчика положения распредвала ВАЗ 2114
- Загорается «Check». после чего мотор начинает работать в аварийном режиме и переходит с фазированного впрыска на систему зажигания, ориентируясь исключительно на данные от ДПРВ.
Код ошибки, которую чаще всего выдает неисправный датчик фаз: «Р0340» — неисправность цепи ДПРВ.
- Увеличенный расход топлива на 5-10%.
- Перебои в работе двигателя.
проблемы с динамикой и тягой.
Как проверить датчик фаз ВАЗ 2114
1. Самый простой — подключиться к компьютеру и проверить ошибки ЭБУ, после чего расшифровать имеющиеся ошибки и принять решение относительно их устранения.
2. К разъемам датчика положения распредвала необходимо подключить провода, затем к проводам подсоединить мультиметр, так как на фото.
3. Далее проводим проверку следующим образом, берем что-то плоское, металлическое и подносим к наконечнику ДПРВ. Смотрим на прибор, показания прибора должны меняться.
Как заменить датчик распредвала ВАЗ 2115 — пошаговая инструкция
1. Заглушите мотор если он работает.
2. Снимите «-» клемму АКБ .
3. Отсоедините разъем питания датчика фаз.
4. Головкой на «10» откручиваем болт крепления датчика распредвала.
5. Достаем датчик, производим визуальный осмотр, а также при необходимости проверяем его по вышеописанному принципу. Если ДПРВ неисправен — замените его новым.
6. Сборка производится в обратном порядке. После замены заведите мотор и проверьте не горит ли «Чек». Сделайте тестовый заезд для того, чтобы проверить что все в норме.
На этом у меня все, надеюсь статья была вам полезной и помогла решить вашу проблему. Лучший способ отблагодарить автора — поделиться статьей с друзьями в социальных сетях. Всем спасибо за внимание, до новых встреч на vaz-remont.ru .
Будем благодарны, если Вы поделитесь этой статьей в соц. сетях
Источники: https://korchim.ru/biblioteka/dvigatel/datchik-faz-vaz-2114-8-klapanov.html, https://nadomkrat.ru/elektrooborudovaniye/oshibki-datchika-faz-na-vaz-2114, https://vaz-remont.ru/kak-zamenit-datchik-raspredvala-dprv-na-vaz-2115-priznaki-neispravnosti-i-diagnostika-datchika-faz-vaz-2115/
Замена датчика фаз на Ваз 2114, 2115
В этой статье мы рассмотрим датчик фаз на примере Самары (ваз 2114-2115). Стоит отметить, что датчик фаз является одним из основных датчиков, с помощью которых контроллер вычисляет параметры работы движка на инжекторных моторах российского производства.
Датчик фаз или как его называют датчик положения распредвала устанавливается на восьми и шестнадцати клапанные автомобили отечественного производства с экологическими нормами Евро-3.
Для чего нужен датчик фаз и как он работает
Датчик положения распредвала определяет циклы работы ДВС. Кулачки распредвала приводят в движение клапана, а ДФ определяет, какой клапан открыт. Это интегральный блок управления, то есть в его входит чувствительный элемент и система преобразования сигнала. Там присутствует элемент Холла – данные снимаются по изменению магнитного поля.
В преобразователе есть мостовая схема, блок преобразователя, выходной каскад. Работа заключается в том, что ДФ определяет фазы впуска и выпуска 1-го цилиндра.
Для карбюраторных двигателей он не нужен, потому что искра подается в момент сжатия и в конце выпуска отработанных газов. Для этого достаточно ДПКВ.
Грубо говоря, датчик фаз ВАЗ 2114, 2115 выполняется функция системы впрыска топлива. При его поломке работа по искрообразованию падает на датчик положения коленвала. Конструкции, что применяются на 16-ти клапанных авто отличаются от восьми клапанных.
Теперь попробуем объяснить простыми словами, как работает система фазированного впрыска. Получается примерно так, ДФ дает сигнал на электронную систему управления двигателем (ЭСУД), а он в свою очередь дает команду на впрыск топлива, при этом впускной клапан начинает открываться, и после того как он открылся воздух всасывается и перемешивается с бензином получается смесь.
Ошибка датчика фаз
Если ваш автомобиль оборудован бортовым компьютером, при неисправности датчика фаз, компьютер будет выдавать ошибку 0340 или 0343.
Признаки неисправности датчика фаз
- Увеличивается расход топлива
- Динамика двигателя падает, пропадает тяга
- При запуске двигателя загорается лампа check engine. Это значит что ЭБУ ждет сигнал от ДФ и, не получив его, списывает данные с датчика положения коленвала.
Чтобы на 100% узнать о работе датчика, необходимо провести диагностику автомобиля, то есть обратиться к специалистам, которые проверят его и определят работоспособность.
Как проверить датчик фаз 2114
Проверить датчик можно с помощью вольтметра. Ниже представлены несколько вариантов проверки датчиков фаз.
Проверка датчика фаз 21110-3706040
Необходимо выставить по вольтметру V1 на блоке питания Е напряжение 13,5±0,5В, напряжение на контакте «В» датчика должно быть не менее 0,9Uпит.
Далее к торцу датчика подносим пластину и смотрим на работу датчика. Он должен сработать. Определить это можно на контакте B. При срабатывании датчика напряжение на контакте «В» должно быть не более 0,4В.
Убираем стальную платину от торца датчика и снова замеряем напряжение, оно должно быть измениться до значения не менее 0,9Uпит.
Проверка датчика фаз 21120-3706040
Выставить по вольтметру V2 на блоке питания Е напряжение 13,5±0,5В, напряжение на контакте «В» должно быть не более 0,4В.
Поднести к торцу датчика стальную пластину из магнитомягкого материала шириной не менее 20 мм, длиной не менее80 мм и толщиной 0,5 мм как показано на рисунке, поместив ее в щель корпуса. Напряжение на контакте «В» датчика должно измениться и быть не менее 0,9Uпит.
Убрать стальную пластину, при этом напряжение на контакте «В» датчика должно измениться до значения не более 0,4В
Сколько стоит датчик фаз
В зависимости от производителей, стоимость датчика различна. Прежде чем задуматься о замене датчика, необходимо снять и посмотреть какой датчик установлен у вас с завода.
- Датчик фаз /2110/ (распред.) 8 кл. (v 1.5) (Автоэлектроника г.Калуга) от 250 руб
- Датчик фаз /2110/ (распред.) 8 кл. (v 1.5) (BAUTLER) цена от 300 руб
- Датчик фаз /2112/ (распред.) 16 кл. (v 1.6) (Автоэлектроника г.Калуга) от 300 руб
- Датчик фаз /2112/ (распред.) 16 кл. (v 1.6) (BAUTLER) цена от 250 руб
Как заменить датчик фаз своими руками
Если вы точно уверены, что датчик фаз неисправен, заменить его можно самостоятельно. Он расположен на торце головки блока рядом с воздушным фильтром.
Замена датчика фаз начинается с отключения питание от аккумуляторной батареи. При этом память блока управления будет сброшена.
Если это не сделать, он продолжит работать в режиме, как и при неисправном датчике фаз. Нормальная работа начнется через несколько запусков двигателя.
Инструмент, который будет нужен, это все лишь ключ на десять и герметик. Дальше отсоединяем провода от датчика фаз и снимаем его при помощи ключа.
Новый датчик нужно помазать герметиком, слой должен бить маленький, и перед установкой нужно выдержать примерно минут пять. Устанавливаем его на посадочное место, подключаем провода.
Дальше подключаем аккумулятор, заводим двигатель и смотрим горит ли лампа проверки двигателя «чек». Если она больше не горит, значит датчик установлен правильно.
Датчик распредвала ваз 2115 (датчик фаз) — замена, диагностика
ЧЕК не горит)
Привет. Сегодня хотел поговорить о датчике распредвала(фаз). А точнее о симптомах его поломок. На примере автомобилей семейства ВАЗ.
Датчик фаз. Картинка из свободного доступа интернета.
Датчик фаз – один из элементов системы управления двигателем, отслеживает положение газораспределительного механизма. С помощью этого датчика определяется начало работы двигателя по первому цилиндру и реализуется фазированный впрыск.
Расположение датчика фаз на 16 клап.двигателе автомобилей семейства ВАЗ. Картинка из свободного доступа интернета.
В случае выхода из строя датчика фаз обычно наблюдаются следующие симптомы:
- Для запуска двигателя требуется более длительная прокрутка стартером( к примеру, система с блоком Бош 7.9.7).
- Могут наблюдаться несильные подергивания при ускорениях.
- Загорается лампа неисправности двигателя “Ошибка датчика фаз”.
- Наблюдается увеличение расхода топлива.
При выходе из строя датчика фаз, система управления двигателем переходит на попарно-параллельный впрыск. В этом случае каждая форсунка выполняет впрыск половины дозы топлива дважды за один цикл. Работа в аварийном режиме. Во время просмотра диагностическим оборудованием можно увидеть как время впрыска при этом уменьшается наполовину.
Во время проверки осциллографом индивидуальных катушек зажигания, можно увидеть увеличение частоты пробоя искры.
К датчику фаз подходит 3-и провода.
Питание 12В, минус и выходной сигнал прямоугольной формы непосредственно с датчика.
Сигнал прямоугольной формы датчика фаз.
В случае отсутствия питания проверяем проводку на обрыв.
Схема подключения датчика фаз системы управления двигателя с блоками Январь 7.2, Бош 7.9.7, М73.
Питание датчика идет непосредственно с электронного блока( Январь 7.2, Бош 7.9.7, М73).Нередки случаи перегорания плюсовой контактной перемычки внутри блока.
Это происходит, когда при включенном зажигании снятый разъём с датчика фаз касается корпуса двигателя. В таком случае запаиваем перемычку в разъёме эбу или меняем разъем целиком.
Чаще из строя выходит сам датчик.
Сейчас встречается много некачественной продукции. Из большого разнообразия хочу выделить датчик фаз вот этого производителя( не реклама). Просто чтобы не мучались с покупкой и затем с обменом на другой.
Надеюсь статья будет полезна автолюбителям.
Датчик распредвала ВАЗ 2115: где находится, замена
Основное предназначение датчика положения распредвала заключается в сборе информации и передаче данных на блок управления двигателем – на основе полученных показателей система подчитывает время подачи зажигания, а также формирует оптимальное соотношение топливовоздушной смеси для впрыска.
Датчик распредвала на ВАЗ 2115 является главным контрольно-измерительным прибором, без которого исправное функционирование силового агрегата невозможно.
- Если датчик распредвала перестает корректно работать, то может двигатель либо полностью не заводиться, либо система впуска топлива начнет передавать смесь одновременно на 2 цилиндра.
- В любом случае это негативно сказывается на ресурсе силового агрегата, поэтому после появления первичных признаков неисправности данного элемента, датчик требуется отдать на диагностику или полностью заменить.
- Типовые неисправности индикатора положения распредвала следующие:
- Наблюдается значительное увеличение расхода топлива;
- Холостой ход двигателя не само регулируется, заметно плавание оборотов;
- Падает динамика силового агрегата, увеличивается время набора скорости;
- Не работает режим самодиагностики двигателя;
- После заведения силового агрегата на приборной панели загорается контрольный чек и спустя несколько секунд пропадает.
Обратите внимание! Датчик положения распредвала для ВАЗ 2115 стоит не дороже 450 рублей. Не пренебрегайте заменой детали в случае ее проблемной работоспособности – своевременная замена индикационного прибора позволит предотвратить преждевременный износ двигателя, а также защитит от поломки в электронной системе мотора и снизит расход топлива.
Как заменить датчик распредвала на ВАЗ 2115: подробная инструкция
Процедура замены неисправного датчика на другую деталь крайне проста и не потребует наличия специализированного оборудования или профессиональных навыков. Для замены контрольного элемента потребуется только торцевой или гаечный ключ на «10», а также до 10 минут свободного времени. Алгоритм замены датчики осуществляется по следующему сценарию:
- В первую очередь необходимо обесточить систему транспортного средства – для этого достаточно отключить минусовую клемму от аккумуляторной батареи. При этом требуется помнить, что память блока управления двигателем будет сброшена до заводских показателей – если показатели не сбросить, то новый датчик будет барахлить и нормально заработает только спустя несколько запусков двигателя;
- Далее находим непосредственно сам датчик положения распредвала. Деталь будет находиться в торце головки блока цилиндров вблизи воздушного фильтра двигателя;
- Теперь с помощью гаечного ключа откручиваем фиксирующие хомуты и демонтируем индикационный прибор, после чего зачищаем посадочные места от следов герметика;
- Затем можно устанавливать новую деталь, предварительно обработав места контакта прибор новым слоев герметика. При этом после нанесения нового состава желательно выждать до 5-10 минут;
- После установки нового датчика подключаем аккумуляторную батарею и проверяем работоспособность датчика.
Проверить правильность установки прибора достаточно легко – достаточно посмотреть на контрольный чек и плавность работы холостого хода двигателя. Если на щитке приборной панели пропал значок контрольного чека, а двигатель исправно завелся и постепенно выходит на рабочую температуру – то процедура обслуживания была выполнена успешно.
Источники
- zapchasti.expert/datchiki/datchik-raspredvala/datchik-raspredvala-vaz-2115.html
- zen.yandex.ru/media/zametki_avtodiagnosta/datchik-faz-simptomy-neispravnosti-i-diagnostika-5e12bf079515ee00aee2e91d
- drive2.ru/l/177487/
- osensorax.ru/posiciya/datchik-raspredvala-vaz-2115
Датчик положения распредвала: как работает датчик фаз, неисправности и ремонт
Инжекторный бензиновый и дизельный двигатель с электронным управлением оснащается большим количеством различных датчиков.
Указанные датчики ЭСУД контролируют работу мотора, управляют подачей топлива, фиксируют всевозможные сбои и т.д.
Фактически, без нормальной работы электронной системы современный двигатель или не сможет работать, или же будет работать со сбоями, перейдет в аварийный режим и т.д.
При этом важнейшими датчиками считаются ДПКВ и датчик фазы (датчик положения распределительного вала, установленный на некоторых моторах). Далее мы рассмотрим, что такое датчик фазы (ДПРВ или ДФ), как он устроен и работает, какие функции выполняет датчик данного типа, а также какие неисправности и сбои указывают на проблемы с датчиком фаз.
Датчик фазы: назначение, устройство и принцип работы
Начнем с того, что если рассматривать датчик фаз ВАЗ, ГАЗ, ЗАЗ и других автомобилей отечественного и иностранного производства, многие модели оснащаются данным элементом и конструктивно решение везде похожее. Датчик положения распределительного вала фактически отслеживает положение распределительного вала в ГБЦ. Если иначе, этот датчик определяет, в каком положении находится механизм газораспределения.
При помощи этого датчика удается определить начало цикла работы двигателя по первому цилиндру в ВМТ (верхняя мертвая точка). В свою очередь, это необходимо для нормальной работы системы фазированного впрыска. Указанный датчик тесно связан с ДПКВ. ЭСУД получает показания от обоих датчиков, после чего ЭБУ формирует импульсы на впрыск топлива и зажигания в каждом отдельном цилиндре.
Датчик фазы ставят только на бензиновые моторы с распределенным фазированным впрыском, а также на некоторые дизельные ДВС. Установка датчика позволяет максимально просто реализовать фазированный впрыск топлива и зажигание для каждого цилиндра с отдельным учетом режима работы силового агрегата.
Например, на моторах с карбюраторной дозирующей системой такой датчик не нужен, так как рабочая смесь топлива и воздуха подается в общий коллектор, тогда как зажиганием управляет распределитель зажигания и/или датчик положения коленвала.
Еще датчик фазы активно используется на моторах с системой изменения фаз газораспределения. В такой системе стоят датчики фаз для каждого распредвала, которые по отдельности управляют управляющих впускными и выпускными клапанами. Системы электронного управления на подобных моторах сложнее.
Как работает и как устроен датчик фаз
Итак, если отдельно рассматривать указанный датчик, то на многих авто в плане конструкции он похож. Другими словами, датчик распредвала ВАЗ 2114 по функциональности и назначению не будет сильно отличаться от какой-либо иномарки аналогичного класса.
Сегодня активно применяются датчики, в основе которых лежит эффект Холла. Данный эффект заключается в том, что возникает разность потенциалов в полупроводниковой пластине, когда по ней протекает постоянный ток и она помещена в магнитное поле.
Сам датчик Холла относительно простой: квадратная или прямоугольная пластина из полупроводника, с четырех сторон которой подключены контакты (пара входных для подачи постоянного тока, а также пара выходных для передачи сигнала). Вся эта конструкция выполнена в виде небольшой микросхемы, заключенной в корпус вместе с магнитом и дополнительными элементами.
Датчики фаз бывают двух типов:
- щелевой датчик;
- стержневой или торцевой датчик;
Датчик щелевой имеет форму в виде буквы П, в разрезе проходит отметчик распредвала (репер). Корпус может быть разделен на две части (в одной стоит постоянный магнит, тогда как во второй установлен чувствительный элемент). Как в первой, так и во второй части установлены магнитопроводы особой формы, которые реализуют изменение магнитного поля в момент прохождения отметчика.
Торцевой датчик выполнен в форме цилиндра, отметчик распредвала проходит перед торцом. В датчике данного типа чувствительный элемент установлен в торце, сверху стоит постоянный магнит, а также магнитопроводы.
Также можно добавить, что ДПРВ является интегральным датчиком, сочетая чувствительный элемент (формирование сигнала) и преобразователь-усилитель сигнала, который подает подходящий для обработки сигнал на ЭБУ. Преобразователь интегрирован в датчик, что упрощает установку и настройку системы
- Идем далее. Что касается принципа работы, на разных авто датчик работает практически одинаково (например, датчик распредвала 2114). Такой датчик функционирует в паре с диском (задающий диск), который стоит на распредвале. Указанный диск может иметь отметчик-репер, который имеет ту или иную конструкцию. Основная задача — во время работы отметчик должен пройти перед датчиком (также проход может быть реализован в зазоре датчика).
В момент прохода перед датчиком отметчик замыкает выходящие из него магнитные линии, это меняет магнитное поле, которое пересекает чувствительный элемент. В свою очередь, датчик способен сформировать электрический импульс. Этот импульс усиливается, а после видоизменяется (преобразовывается), после чего осуществляется подача полностью готового выходного сигнала на ЭБУ силовой установкой.
Обратите внимание, щелевой и торцевой датчики имеют разные в плане конструкции задающие диски. Щелевой датчик получает диск с воздушным зазором. Данная схема предполагает, что управляющий импульс будет сформирован во время прохождения зазора. Торцевой датчик означает, что с ним используется диск с зубцами (зубчатый задающий диск). Также могут быть использованы короткие реперы. В свою очередь, управляющий импульс создается в момент прохождения репера.
На моторах с инжектором диск и датчик фазы стоят так, чтобы импульс от ДПРВ был сформирован в момент прохождения ВМТ в первом цилиндре. В этот же момент сигнал подается от ДПКВ, после чего система учитывает показания этих датчиков. Далее ЭБУ посылает сигналы на впрыск топлива и зажигания с учетом порядка работы цилиндров ДВС.
Синхронная работа ДПРВ и ДПКВ позволяет гибко отслеживать любые изменения частоты вращения коленчатого вала и режима работы мотора, а также обеспечить точный впрыск горючего и четкую работу системы зажигания.
Кстати, что касается дизельных моторов, система работает точно так же, но есть одна отличительная особенность. Система следит за положением поршня в каждом отдельном цилиндре. Для реализации такой функции задающий диск имеет несколько основных и дополнительных отметчиков-реперов, которые отличаются друг от друга по ширине.
Когда система работает, именно по разным отметчикам удается определить, в каком из цилиндров поршень находится в ВМТ. В свою очередь, принимая за основу эти данные, ЭБУ управляет работой форсунок.
Признаки неисправности датчика распределительного вала
Как уже было сказано выше, на двигателях с датчиком фаз система управления ДВС опирается на показания указанного датчика.
Само собой, если датчик выходит из строя или работает со сбоями, двигатель будет работать неустойчиво. Если датчик выходит из строя, ЭБУ переведет двигатель в режим парафазного впрыска топлива.
Фактически, управление будет происходить только с учетом показаний датчика коленчатого вала.
При этом важно понимать, что без датчика распредвала ЭБУ не сможет определить начало цикла работы двигателя, то есть каждая форсунка будет принудительно впрыскивать половину дозы топлива два раза в рамках одного цикла. С одной стороны, это позволит подавать рабочую смесь в каждый цилиндр, то есть мотор будет работать. Однако с другой расход топлива увеличится, мотор не будет работать ровно и четко.
Рекомендуем также прочитать статью о том, что такое датчик детонации (ДД). Из этой статьи вы узнаете о назначении, устройстве, принципах работы, а также основных признаках неисправности датчика детонации и способах проверки датчика детонации двигателя автомобиля.
Как правило, на отечественных форумах можно встретить проблему с мотором ВАЗ 2114, датчик распредвала при этом многими упускается из виду. В свою очередь, именно при детальной и углубленной диагностике именно датчик фаз ВАЗ 2114 вполне может оказаться неисправным элементом. Также это касается и других авто как отечественного, так и иностранного производства.
Обычно при выходе из строя датчика фаз на приборной панели горит «чек», мотор теряет мощность, работает с перебоями, перерасходует топливо, теряется мощность. Зачастую в памяти ЭБУ прописан код ошибки датчика фаз. В рамках компьютерной диагностики это позволяет определить, что датчик фазы ВАЗ 2114 или любого другого авто вышел из строя.
Главное, провести диагностику и правильно расшифровать коды ошибок, после чего выполнить проверку и заменить датчик при такой необходимости. Также может потребоваться провести настройку ЭСУД после замены датчика.
Подведем итоги
Как видно, при условии наличия датчика фаз именно фазированный впрыск позволяет получить от двигателя максимум мощности и эффективности. Когда датчик в норме, мотор оптимально работает на разных режимах, под нагрузкой и т.д. Это достигается благодаря слаженной работе ДПРВ и ДПКВ. В свою очередь, датчики позволяют точно управлять впрыском и зажиганием.
Рекомендуем также прочитать статью о том, что такое датчик ДМРВ. Из этой статьи вы узнаете о назначении, принципах работы, а также признаках неисправностей, способах диагностики и ремонта датчика воздуха на примере ВАЗ 2114.
Напоследок отметим, что если датчик фаз вышел из строя, замена датчика распредвала зачастую является оптимальным решением. Дело в том, что такие датчики не отличаются особой ремонтопригодностью и лучше сразу заменить проблемный элемент на новый датчик или заведомо рабочий б/у. С учетом относительно доступной стоимости, именно замена позволяет быстро решить проблему и полностью восстановить работоспособность ДВС.
