Фотореле для уличного освещения: подключение, схема, нюансы

Доброго времени суток, уважаемые читатели сайта «Заметки электрика».

Помните, я уже Вам рассказывал, что при ремонтах электропроводки жилых многоквартирных домов согласно федеральной программы, мы устанавливали датчики движения для освещения подъездов и тамбуров. В данной статье я хочу рассказать Вам про фотореле для уличного освещения жилых дворов.

Наружное освещение у подъездов, или его еще называют козырьковым, осуществляется с помощью консольных светильников типа ЖКУ с защитным стеклом из поликарбоната. Так вот управлением этими светильниками производится с помощью фотореле.

В качестве фотореле для уличного освещения мы применяем светоконтролирующий выключатель типа LXP-02. Вот так он выглядит.

Также данное фотореле можно применить и для освещения дорог, парков, дачных участков и садов.

Технические характеристики фотореле для уличного освещения типа LXP-02

Фотореле типа LXP-02 в автоматическом режиме включает и отключает освещение в зависимости от условий освещенности. Т.е. как только на улице стало темно, фотореле включает уличное освещение. И наоборот, как только на улице стало светло, фотореле отключает светильник от сети.

Таким образом происходит значительная экономия электрической энергии, а также увеличивается срок службы самих ламп.

Ниже я приведу Вам его технические характеристики:

• источник питания 220 (В) переменного напряжения
• коммутируемая цепь до 10 (А)
• уровень рабочей освещенности < 5 — 5о (Люкс)

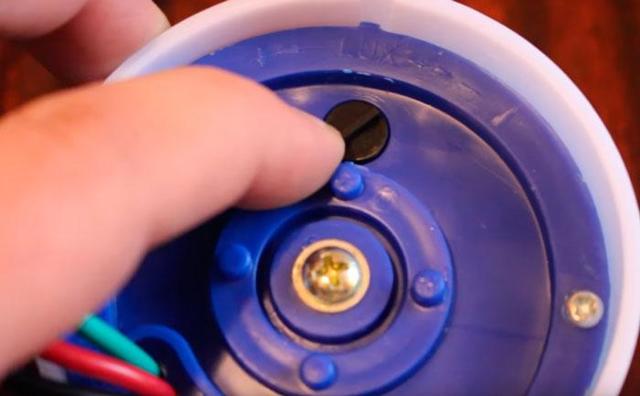

Уровень рабочей освещенности выставляется с помощью регулятора снизу фотореле. Если регулятор переместить в сторону «+», то фотореле будет включать светильник уже при небольшом затемнении или пасмурную погоду, если же регулятор переместить в сторону «-», то фотореле будет срабатывать только при наступлении темноты.

Обычно я регулятор оставляю в среднем положении.

Существует еще 2 разновидности фотореле типа LXP. Это LXP-01 и LXP-03. Они отличаются от LXP-02 только силой тока коммутируемой цепи и уровнем рабочей освещенности.

Установка фотореле типа LXP

Фотореле устанавливается на стене с помощью специального кронштейна, который входит в комплект поставки. Кронштейн крепится винтом к самому фотореле.

При установке необходимо убедиться в отсутствии помех, мешающих естественному дневному свету попадать на фотореле. А также перед фотореле не должны находиться качающиеся  предметы, например, деревья.

Схема фотореле

Схема подключения фотореле для уличного освещения типа LXP-02 изображена, как на упаковочной коробке, так и на самом изделии.

Всего из фотореле выходит 3 провода: коричневый, красный и синий.

Зная цветовую маркировку проводов, не трудно догадаться о их предназначении:

• коричневый провод — фаза
• синий провод — ноль
• красный провод — коммутирующая фаза (на светильник)

Подключение фотореле

Зная схему фотореле, приступаем к его подключению. Соединение проводов производится в распределительной коробке, установленной там же на стене.

В качестве нагрузки у нас используется консольный светильник ЖКУ с натриевой лампой ДНаТ мощностью 70 (Вт).

Подключение фотореле для уличного освещения осуществляется следующим образом.

• Если расписать эту схему более подробно, то это будет выглядеть так:

Если у Вас в доме используется система заземления TN-S или TN-C-S, то питание схемы осуществляется трехжильным кабелем (фаза, ноль, земля). Если же Вы до сих пор эксплуатируете электропроводку с системой заземления TN-C, то схема будет отличаться только отсутствием проводника PE.

Видео-версия данной статьи, а также по многочисленным просьбам в конце видео я показал схему подключения фотореле через контактор:

Дополнение 1. По многочисленным просьбам разместил фотографию внешнего вида печатной платы фотореле ФР-602. Схему прикладывать не буду — ее Вы можете найти на специализированных сайтах по электронике.

Дополнение 2. Довольно часто меня спрашивают про схему подключения светильника, чтобы он управлялся, как через фотореле (в автоматическом режиме), так и с помощью выключателя (в ручном режиме в любое время суток). Вот прикладываю такой вариант схемы.

P.S. Вот в принципе и все, что я хотел рассказать Вам про фотореле для уличного освещения. В настоящее время именно таким образом мы осуществляем электромонтаж наружного (козырькового) освещения жилых дворов. Если возникли вопросы, то задавайте свои вопросы в х.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Схема подключения фотореле для уличного освещения: как подключить датчик, регулировка

Фотореле – это устройство, срабатывающее при достижении внешней освещенностью определенного порога. Как только световой поток достигает установленного уровня, генерируется сигнал в виде замыкания/размыкания контактов реле, появления напряжения на клеммах и т.п.

Этот сигнал можно использовать для управления исполнительными механизмами и электрическими приборами. Часто это устройство неверно называют фотодатчиком. На самом деле датчиком называется устройство для преобразования одной величины в другую.

В данном случае датчиком является фоточувствительный элемент как часть фотореле.

Очевидное бытовое применение прибора – автоматическое управление наружным освещением (уличным или локальным). Устройство само включит свет, когда стемнеет, и не забудет выключить его на рассвете. Промышленностью выпускаются приборы, оптимизированные под эту задачу. Установить, подключить и настроить фотореле можно самостоятельно.

Фотореле для управления уличным освещением ФР-М01.

Как работает фоточувствительный автомат

Устройство, срабатывающее при изменении освещенности до порогового значения, может быть выполнено на различной элементной базе, но имеет примерно одну и ту же структуру.

1. В качестве светочувствительного элемента может быть применен полупроводниковый прибор, изменяющий свои параметры или генерирующий ЭДС под действием падающего света. Так, фоторезистор при облучении фотонами изменяет свое сопротивление, фотодиод создает ЭДС и т.д. Датчик уровня освещенности может быть встроен в корпус прибора или быть выносным.
2. Преобразователь трансформирует изменяемую величину в электрический параметр, с которым удобно работать. Если в качестве фотоэлемента используется фоторезистор, то его сопротивление преобразовывается в напряжение.
3. Усилитель усиливает напряжение до величин, при которых уровень помех и наводок становится незначительным.
4. Пороговое устройство сравнивает установленное значение напряжения с напряжением, поступающим с усилителя. Если оно становится больше или меньше опорного уровня, компаратор изменяет свое состояние с единицы на ноль или наоборот.
5. Таймер задержки. Не позволяет сработать реле, если длительность управляющего сигнала меньше заданного.
6. Исполнительное устройство. При изменении состояния компаратора, вызванного прохождением освещенности через заданный порог, выдает управляющий сигнал, который можно использовать для управления внешними устройствами. В большинстве бытовых приборов таким сигналом служит «сухой контакт» встроенного электромагнитного реле. Но может быть и дискретное напряжение от твердотельного коммутатора, изменение состояния транзистора с открытым коллектором и т.п.

Некоторые узлы могут быть совмещены. Так, преобразователь и усилитель комбинируются в одну схему. Таймера задержки в простых реле может и не быть, но он несет полезную функцию, о которой ниже. Может быть разной элементная база – аналоговое исполнение или цифровое. Но принцип действия остается: сравнение фактического уровня освещенности с заданным порогом и выдача управляющего сигнала.

Структурная схема фотореле.

Критерии выбора прибора

Чтобы выбрать фотореле, надо учесть несколько моментов:

1. Напряжение питания. На потребительские качества принципиально не влияет, но удобно запитывать устройство от того же напряжения, что используется для управляемого осветительного устройства. Еще удобнее иметь фотореле с двойным питанием – от сети 220 вольт и от низкого постоянного напряжения.
2. Конструктив подключения датчика света к реле уличного освещения. Фотоэлемент может быть встроенный и выносной. Первый вариант дешевле, второй удобнее в установке.
3. Мощность выходной контактной группы. Если она не позволяет коммутировать имеющуюся нагрузку напрямую, придется подключать ее через промежуточное реле или магнитный пускатель.
4. Степень защиты. Зависит от места предполагаемой установки основного блока. Если он устанавливается в помещении, достаточно IP40. Если на улице, потребуется IP42 или IP44, а в некоторых случаях и IP65.

Таблица мощности основных производителей.

Тип фотореле	ФР-601	Евроавтоматика F&F AZH	Smartbuy	FR-05
Нагрузочная способность, Вт	1100	1300	2200	2200

Другие характеристики (диапазон регулировки задержки включения и т.д.) выбираются исходя из местных условий, и принципиального характера не носят.

Пример монтажа ФР-601 в деревянном доме.

Подключение устройства

Во многих случаях схема подключения для конкретного реле с указанием клемм наносится прямо на корпус прибора.

Схема внешних клеммников фотореле ФР-М01-1-15.

На примере реле ФР-М01 видно, что к реле подключаются:

• фотодатчик к клеммам T1, T2:
• постоянное напряжение питания 24 вольта на клеммы А2, +A3$;
• при питании от сети переменное напряжение 220 В подается на A1, A2 (прибор имеет дуальную схему питания);
• для управления нагрузкой используются клеммы 11,12,14.

Другие фотореле для уличного освещения имеют сходную схему подключения. Надо лишь следить, чтобы мощность нагрузки не превышала нагрузочную способность выходных контактов.

В данном случае она равно 16 амперам при коммутируемом напряжении 220 вольт (не напряжении питания фотореле!) или 30 вольт постоянного тока.

Это достаточно высокая нагрузочная способность, но если ее недостаточно или используется маломощное реле другого типа, можно управлять мощной нагрузкой через промежуточное реле или магнитный пускатель.

Подключение через магнитный пускатель.Независимое включение освещения.

Принцип прост – фотореле управляет пускателем, а мощные контакты пускателя коммутируют лампу, электродвигатель насоса для полива и т.д.

Независимое отключение освещения.

Можно подсоединить дополнительный выключатель и включать свет независимо от фотореле. Другая схема позволяет выключать освещение, даже если устройство контроля освещенности дает команду на включение.

Независимое управление освещением.

Также существует схема соединения для полностью независимого управления, позволяющая по желанию включать и выключать свет, невзирая на состояние реле. Проблема состоит в приобретении бытового выключателя с перекидным контактом. Можно использовать промышленный коммутационный элемент, но возникает вопрос эстетики. У фотореле также должен быть выходной контакт перекидного типа.

Настройка светочувствительного прибора

После подключения уровень срабатывания фотореле надо настроить. Делается это экспериментальным путем. Устанавливается минимальная чувствительность — ручка регулятора поворачивается в крайнее положение, лампы освещения при этом не должны гореть (если горят, значит, выставлена наибольшая чувствительность).

Дальше надо выждать, когда освещенность упадет до уровня, при котором желательно включать осветительные приборы. После этого надо вращать орган настройки в сторону увеличения чувствительности до включения света. На следующий день надо проконтролировать момент срабатывания и, при необходимости, отрегулировать его точнее.

Утром свет погаснет примерно при том же уровне освещенности.

Настроечный орган порога срабатывания.

Важно! Во избежание многократных срабатываний при световом потоке, близком к пороговому, большинство приборов имеют гистерезис – уровень включения немного ниже уровня отключения. Это надо учитывать при регулировке прибора.

Продвинутые устройства имеют кнопку обучения. При достижении необходимой освещенности с помощью этой функции фотореле запомнит установленный уровень, и в дальнейшем будет срабатывать при достижении записанного порога.

Если у реле есть регулируемый таймер задержки, его время срабатывания также надо подобрать экспериментально, чтобы избежать включения света при кратковременном повышении освещенности. Например, при попадании на фотодатчик света фар проезжающих автомобилей.

Видео: Подробный обзор и настройка фотореле PS-3 фирмы Proxima.

Ошибки при подключении и установке фотореле

Схема подключения фотореле достаточно простая. Чтобы избежать ошибок, достаточно просто проверить монтаж. Проблемы в большинстве случаев связаны с неверной установкой фотодатчиков.

Часто монтажники увлекаются поиском удобного места крепления выносного фотоэлемента и превышают допустимую длину кабеля. Чтобы этого избежать, перед началом работ достаточно внимательно прочесть инструкцию.

Сам датчик освещенности надо устанавливать с учетом простых правил. Их несоблюдение может вместо комфорта управления освещением добавить проблем:

• нельзя устанавливать фоторезистор так, чтобы на него попадал свет от искусственных источников — фонарей освещения соседнего участка и т.д., иначе такую засветку он воспримет, как наступление утра;
• наоборот, нельзя устанавливать светочувствительный элемент в зону тени на восходе солнца – это вызовет задержку при включении;
• поверхность фотодатчика должна быть защищена от попадания пыли, осадков и т.п., а если такой возможности нет, надо регулярно осматривать элемент и производить его очистку.

Видео-урок: Схема подключения и принцип работы Фотореле ФР-602 от IEK.

Правила несложны, но намного удобнее их выполнить при использовании реле с выносным фотоэлементом. А сам исполнительный блок можно смонтировать там, где его удобнее подключать к схеме управления освещением – например, в силовом шкафу.

Как подключить фотореле для уличного освещения: схема

С каждым годом количество новых технологий все увеличивается. С помощью некоторых изобретений можно сделать пребывание в доме более комфортным и удобным. Немалой популярностью сегодня пользуются приборы, которые позволяют автоматизировать некоторые процессы, к примеру, включение света. Чтобы создать такую систему своими руками необходимо фотореле.

Особенно актуальным будет установить такой датчик на улице для создания наружного (уличного) типа освещения. Купив или сделав такой прибор своими руками, вам останется только установить его. Но данную процедуру необходимо провести качественно, чтобы устройство проработало долго в различных климатических условиях улицы.

Для чего нужно

Фотореле представляет собой прибор, в состав которого входит специальный датчик, который считывает уровень освещенности окружающего пространства. Подключив такое устройство в систему наружного освещения, можно автоматизировать включение/выключение света и связать их с уровнем освещенности улицы.

Это позволит в разы снизить потребление электроэнергии, добившись включения света только при наличии такой необходимости. Но для этого нужно разобраться с особенностями прибора для его правильного подключения и настройки. Если все сделать правильно, то датчик будет работать только тогда, когда настанет ночь, а когда начнется день – он будет в спящем режиме.

По факту, для подключения такого аппарата необходимо разбираться в следующих моментах:

• что представляет собой данный датчик;
• какой тип фотоэлемента в нем установлен;
• что нужно для его подключения к электрической сети дома.

Рассмотрим каждый пункт более детально.

Особенности устройства

Фотореле имеет вид датчика, который работает благодаря наличию у него фотоэлемента. Через него датчик оценивает уровень освещенности на улице и, при совпадении заданных параметров, активирует включение света в системе уличного типа освещения.

Обратите внимание! При падении света на датчик в день, фотоэлемент становится изолятором, а ночью – проводником.

Регулятор на корпусе

Схема фотореле не очень сложна и умещается в небольшой компактный корпус, из которого выходят три проводника. Они необходимы для подключения прибора к сети питания.

Они также могут использоваться для управления включением аппарата в зависимости от выставленного в настойках уровня освещенности.
Такой датчик может использоваться в разных ситуациях.

Но наиболее часто он применяется для создания уличного типа освещения.

Сегодня очень распространены модели, которые имеют регулятор. Он используется для управления работой прибора и более точной его настройки. Благодаря регулятору можно добиться правильной работы устройства в каждой заданной ситуации.

Обратите внимание! Регулятор выносится на внешнюю часть корпуса прибора, что упрощает пользование.

Выставляя регулятор на «-», датчик будет включать освещение только ночью, а при установке на «+» — когда только начинает смеркаться. Многие производители рекомендуют устанавливать регулятор на срединное положение. Это обеспечит более стабильную работу устройства.
Для более эффективного управления работой датчика нужно настроить несколько параметров:

• диапазон чувствительности света. Его надлежит выставлять в пределе от 5 до 50 Люкс;
• мощность — от 1 до 3 КВт;
• максимальная нагрузка сети – 10 А.

Также для правильного подключения важно знать, какие виды фотореле бывают. Самое главное отличие таких датчиков заключается в расположении фотоэлемента:

Датчик с выносным фотоэлементом

• датчик со встроенным фотоэлементом. Такие модели могут иметь встроенный регулятор и таймер. В данном случае подключение прибора происходит по обычной схеме. Для подключения подойдет стандартная электрическая схема для фотореле;
• датчик с выносным фотоэлементом. Здесь конструкция устройства состоит из двух частей: фотоэлемент, что выносится на улицу и переключатель, который стоит устанавливать отдельно. Для подключения их между собой нужно использовать кабель.

Обратите внимание! Подобный датчик зачастую используется в сложных системах освещения. Здесь нужна схема щита для подключения.

Для каждой модели характерна своя схема фотореле, которую следует учитывать для дальнейшего подключения прибора.
Еще одним вариантом подключения является способ через таймер.

С помощью такого устройства можно легко запрограммировать датчик на отключение или включение регулятора. В результате включение света будет происходить через определенные интервалы времени.

Это позволяет значительно сэкономить на потреблении электроэнергии.

Принцип работы

Датчик работает через специальный фотоэлемент. Он может быть различного вида:

• фоторезистор;
• фототранзистор;
• фототиристор;
• фотосимистор;
• фотодиод.

Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет:

• резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение;
• транзисторный тип осуществляет регулирование при облучении электрического сигнала светом.
• тиристорный тип — при облучении светом начинает взаимодействовать с постоянным током;
• симисторный тип — включает/выключает свет взаимодействуя с положительной или отрицательной составляющей гармоники. Такой фотоэлемент подает сигнал на схему датчика;
• диодный тип — в ходе облучения световым потоком он выбрасывает специальный импульс, который будет прямо пропорционален интенсивности освещения.

Этой информации будет вполне достаточно для того, чтобы приступить к подключению фотореле. С такой задачей может справиться своими руками каждый. Для этого потребуется всего лишь знать некоторые особенности процесса и алгоритм действий.

Особенности подключения

Правильное место установки

Фотореле обычно располагают недалеко от источника освещения, работу которого он должен регулировать. Это особенно актуально для уличного типа совещания.

Обратите внимание! Для того чтобы датчик работал как надо, при его подключении нужно предупредить попадание света от светильника на фотоэлемент. Лучше всего будет разместить аппарат в тени осветительного прибора.

Из корпуса датчика для уличного освещения выходят три проводника. Их нужно правильно подключить к светильнику:

• синий проводник. Он предназначен для нуля. Кроме этого к нему возможно подключение проводника от осветительного прибора;

Проводники фотореле

• коричневый проводник. Этот проводник необходим для подключения к фазе питания от сети;
• красный проводник. Через него происходит управление датчиком. Он ведет к лампе от имеющегося регулятора.

В редких случаях, что иногда характерно для системы уличного освещения, устройство датчика предполагает наличие дополнительного проводника — «земли». С его помощью можно предупредить попадание напряжения на корпус аппарата. В данной ситуации схема для подключения фотореле к уличному освещению будет стандартной. Но «земля» будет подключаться к самой лампе, минуя регулятор.

Обратите внимание! Некоторые производители изменяют маркировку проводников.

Поэтому используется принципиальная схема подключения:

• фаза всегда подсоединяется к регулятору;

Схема подключения

• ноль подключается к регулятору и идет на лампу;
• фаза идет из регулятора на лампу.

Теперь, зная, как подключается фотореле, вы видите, что все сделать своими руками будет довольно легко.

Процедура подключения

Зачастую датчики с фотоэлементом крепятся к стенам с помощью специальных кронштейнов. Они должны идти в комплекте с купленной моделью.
Чтобы правильно подключить фотореле для автоматизации уличного типа освещения, необходимо поделать следующие манипуляции:

• на корпусе прибора обычно размещается схема подключения, которую следует детально изучить;

Вариант схемы

• после того как вы ознакомились со схемой, нужно подобрать подходящее место для установки. О том, каким требованиям должно соответствовать место установки, мы говорили несколько выше;
• подключаем провода, выходящие из низа корпуса датчика к осветительному прибору;
• после этого настраиваем фотореле. Вначале устанавливаем порог срабатывания. Для этого перемещаем регулятор в нужное нам положение;
• если вы устанавливаете датчики с выносным фотоэлементом, не забудьте после монтажа подсоединить их между собой с помощью кабеля.

При наличии в конструкции устройства таймера, подключение можно провести через него. Для этого таймер следует запрограммировать на определенные временные промежутки срабатывания. Такая система очень выгодна и удобна для светлого периода дня. Благодаря данному способу подключения можно добиться довольно значительной экономии электроэнергии.

Обратите внимание! Таймер имеет собственную память, которая рассчитана на разный период (от 1 до 12 месяцев). Использование таймера позволяет значительно улучшить работу датчика, сделать ее более корректной с учетом продолжительности светового дня.

Советы по подключению

При установке и подключении фотореле необходимо знать некоторые нюансы, которые могут помочь значительно упростить вашу работу. Вот те из них, которые необходимо знать:

• при подключении в систему сразу нескольких ламп, необходимо использовать специальный контроллер. Он будет получать сигнал от регулятора датчика, управляя таким образом освещением;

Вариант подключения

• перед подключением фотореле нужно убедиться в том, что его мощностные характеристики подходят к сети. В противном случае датчик может перегореть;
• при покупке устройства обратите внимание на способ его подключения. Так вы сможете выбрать более простой способ установки;
• при монтаже прибора помните, что его минимальный предел срабатывания будет составлять 5 Люкс. Если не изменить параметров настройки, то свет станет автоматически включаться тогда, когда на улице будет еще светло;
• в систему наружного освещения уличного типа вместе с фотореле можно подключать датчики движения и элементы охранной системы.

Руководствуясь такими несложными рекомендациями, любой человек сможет своими руками заняться установкой фотореле для создания у себя дома автоматизированной системы наружного освещения со всеми вытекающими из этого преимуществами.

Полезные материалы

Подключение фотореле для включения освещения

Установка фотосенсоров сегодня доступна рядовым владельцам загородных домов. Подобное решение позволит повысить комфортность жилища без крупных финансовых вложений. Понадобится только подключить фотореле к светильникам на улице (к фонарю, прожектору), чтобы избавиться от необходимости самостоятельно контролировать процедуру включения и выключения системы освещения.

Основные принципы работы фотореле

Общий принцип действия фотореле аналогичен. Различия между моделями заключаются в функциональности.

Ключевой задачей фотореле для уличного освещения является включение осветительного прибора при наступлении темного времени суток и выключение системы с приходом утра.

Для начала следует понять, что такое фотореле. Понимание конструктивного устройства прибора позволит узнать, как работает механизм.

Основу оборудования составляет ключевой узел — датчик движения на базе светочувствительного элемента. Фотосенсор подсоединен к управляющей плате с контактами реле, отвечающей за контроль всех параметров прибора.

Само реле имеет вид особого устройства на выходе, распределяющего нагрузки.

В зависимости от степени освещенности фоторезистор либо фотодиод изменяет свои параметры, что приводит к замыканию контактов электрической цепи и включению-выключению света.

Технические параметры

При выборе подходящего устройства следует обратить внимание на его характеристики. Ознакомиться с информацией можно с помощью приложенного паспорта. Ключевыми параметрами являются:

1. Напряжение электропитания. В стандартном варианте устройство работает от сети 220 В. Выбор вариантов с напряжением 12 В либо 24 В — не самый рациональный выбор в силу необходимости дополнительной покупки и размещения блоков питания.
2. Максимальное значение коммутируемого тока. Обозначенная характеристика становится важной только при условии применения устройства для управления большим числом осветительных приборов. Для бытовых систем уличного освещения достаточно возможностей самых простых модификаций прибора.
3. Порог запуска агрегата измеряется в люменах и приводится в виде интервала значений. Многие модели предусматривают возможность регулировки характеристики.
4. Время задержки включения. Измеряется в секундах, указывается в виде интервала значений.
5. Время задержки выключения — аналогичный параметр.
6. Необходимая мощность. Обозначается в виде двух показателей: для режима ожидания и при активной работе.
7. Уровень защиты: IP65 или IP40. Первая категория приборов пригодна для монтажа под открытым небом, вторая — исключительно в сухом помещении.

  Схема подключения фотореле для уличного освещения

Важными считаются также следующие параметры: интервал температур работы, габариты, способы установки, подключения электропитания.

Основные разновидности устройств

Наиболее популярны следующие типы фотореле для системы уличного освещения:

1. С расположенным внутри корпуса фотоэлементом. Подобный вариант оптимален с позиции полной автоматизации системы внешнего освещения. Устройства комплектуются герметичным корпусом, прозрачная часть которого располагается напротив фотоэлемента.
2. С размещенным внутри фотоэлементом и оснащенные таймером. Благодаря наличию таймера обеспечивается возможность автоматического отключения системы осветительных приборов по истечении установленного промежутка времени. В ассортименте представлены фотореле, предполагающие программирование на день, неделю и больше.
3. С выносным фотодатчиком. Подобный вариант комплектации надежен в эксплуатации. Электронные компоненты устанавливаются в закрытом помещении, в то время как защищенный от температурных перепадов фотоэлемент ставится на улице.

Выбирать подходящую модель следует в соответствии с вашими требованиями и имеющимся в распоряжении бюджетом. Помимо стандартных фотосенсоров, возможно применение комбинированных вариантов: датчиков движения или временных датчиков.

В случае наличия в устройстве таймера срабатывание механизма осуществляется в соответствия с временем суток. Модели, комплектуемые одновременно сенсором, встроенным таймером и датчиком движения, наиболее редки.

Приборы оснащаются специальным дисплеем и позволяют устанавливать ту или иную программу освещения.

Нюансы схемы подключения

Доступны несколько вариантов монтажа. Выбор той или иной схемы подключения фотореле для уличного освещения обусловлен конструктивными особенностями применяемых модулей.

Особенности подсоединения с тремя выводами

При наличии на корпусе агрегата сразу трех выводов процесс подключения проводов организовывается следующим образом. Кабель коричневого цвета необходимо подсоединить к вводу фазы монтажного короба. Синий привод подключается к нулевому элементу, в то время как провод красного цвета — к клемме на корпусе монтажного короба, куда выходит фаза на осветительный прибор.

Подключение с двумя выводами

При наличии на корпусе устройства только двух выводов процесс подключения несколько упрощается. Подсоединение ввода фазы осуществляется к подходящему элементу на монтажном коробе. Таким же образом нулевой провод соединяется с клеммой на корпусе фотореле. По аналогии осуществляется подсоединение осветительных приборов.

Наличие на входе одной пары клемм достаточно для получения контроля над несколькими приборами освещения. Подсоединение проводов к регулятору фотореле происходит параллельным способом.

Монтажные работы

Подключение фотореле может быть осуществлено собственноручно, без привлечения к делу профессионалов. В случае с герметичными моделями устройства крепление выполнятся с использованием выносного кронштейна.

Установка фотореле для уличного освещения реализуется посредством винтов для соединения элементов, монтируемых в отверстия корпусе прибора. Монтаж датчика выносного типа производится снаружи дома.

Существует ряд правил, как подключить фотореле к освещению:

• для монтажа необходимо выбирать освещенное солнцем место;
• следует избегать тени от навесов, заборов, высоких стен;
• нужно учитывать, что в теплое время года распускающаяся листва на деревьях может стать препятствием для нормального функционирования оборудования.

При необходимости любое дооснащение устройства можно сделать своими руками, не прибегая к услугам электриков.

Грамотная регулировка фотореле выполняется следующим образом. Под колпаком фотодатчика имеется круглая ручка — ее поворот изменяет чувствительность датчика. Следует установить ее к в крайнее первое положение.

Затем нужно подсоединить фотоэлемент к электросети и в то время, когда требуется включение уличной подсветки, поворачивать рычажок до сигнала сенсора.

Оставив рычажок в обозначенном положении, вы обеспечите исправный запуск системы при заданном уровне освещения.

Выгода от использования фотореле для уличного освещения цены

Монтаж фотосенсора как компонента системы освещения выгоден по ряду причин. В результате использования современной технологии повышается комфорт условий проживания на территории.

Те, кто установил на своем придомовом участке фотореле, успели оценить его неоспоримые преимущества:

1. Обеспечивает удобство работы с системой внешнего освещения. Включать уличное освещение становится максимально просто — эта задача возлагается на установленное устройство.
2. Экономит электричество, потребляемое лампами накаливания — освещение включается только по мере фактической необходимости.
3. Продлевает срок службы ламп, установленных в осветительных приборах.
4. Быстрое срабатывание — по этому параметру выигрывает в сравнении с механическим выключателем.
5. Совместимость устройства практически со всеми типами ламп накаливания — не станет проблемой подобрать элементы для системы освещения.
6. Автоматическая система включения освещения выполняет охранную функцию — отпугивает потенциальных злоумышленников.

  Что такое цветовая температура светодиодных ламп?

Очевидные выгоды монтажа фотоэлемента обусловили его популярность. Подключение и настройку потребуется произвести однократно, в то время как смонтированная система будет служить владельцу верой и правдой многие годы.

Возможные неисправности механизма для уличного освещения

В случае появления проблем с функционированием фотодатчика следует проверить регулировки. Необходимо настраивать освещенности осветительных приборов в соответствии с сезоном. При покупке регулятора освещения нужно учитывать:

• общие размеры прилегающего к дому участка;
• наличие встроенного таймера, обеспечивающего исправную работу оборудования и экономию расхода электрической энергии;
• наличие функции настройки порога срабатывания датчика в выбранной модели фотосенсора.

В фотореле без проблем регулируется настройки, что позволит устранить возможные неисправности. Не исключены ложные срабатывания при передвижении домашних животных или случайных прохожих на улице.

Возможны также поломки, вызванные попаданием влаги внутрь прибора или неисправностью элемента платы, сгоревшего вследствие перепада напряжения в сети. Если сам прибор исправен и настроен должным образом, следует проверить провода. Требуется уделить особое внимание вопросу целостности изоляции на каждом из участков. В случае необходимости замена кабеля может решить создавшуюся проблему.

Видео фотореле включения и выключения освещения

Система монтажа фотореле не слишком сложна — справиться с ней можно самостоятельно. Как правильно подключить фотоэлемент для включения освещения, предлагается разобраться с помощью видео. Содержащаяся в нем информация позволит справиться с задачей установки фотореле даже человеку, не располагающему специальными знаниями и навыками.
