Домашнему мастеру периодически необходимо провести измерения параметров цепей. Проверить какое напряжение на данный момент в сети, не перетерся ли кабель и т.д. Для этих целей есть небольшие приборы — мультиметры. При небольших размерах и стоимости они позволяют измерить различные электрические параметры. О том как пользоваться мультиметром и поговорим дальше.
Внешнее строение и функции
В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.
Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом.
Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам.
Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.
Автоматические мультиметры на шкале имеют только виды измерений
Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д.
Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны.
Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.
Строение электронного мультиметра
Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов.
Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.
Общее устройство мультиметра
Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд.
Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений.
Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).
Куда подключать щупы мультиметра
Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.
Гнезда для подключения щупов на мультиметрах могут располагаться снизу
Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.
Положение переключателя
Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы.
В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску.
Это может быть лак для ногтей или какая-то стойкая к истиранию краска.
Положение переключателя диапазонов измерений на мультиметре
Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:
- V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
- A с прямой чертой — измерение постоянного тока;
- A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
- V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
- Ω — измерение сопротивлений.
Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.
Измерения
Пользование электронным тестером удобно тем, что не надо искать нужную шкалу, считать деления, определяя показания. Они высветятся на экране с точностью до двух знаков после запятой. Если измеряемая величина имеет полярность, то отобразится и знак «минус». Если минуса нет, значение измерения положительное.

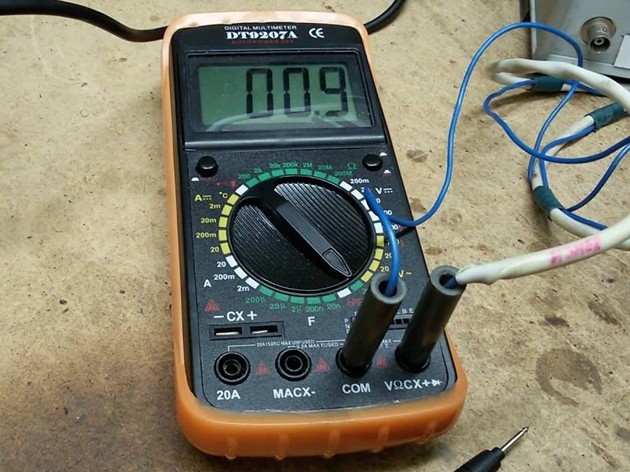

Для измерения сопротивления переводим переключатель в зону обозначенную буквой Ω. Выбираем любой из диапазонов. Один щуп прикладываем к одному входу, второй — к другому. Те цифры, которые высветятся на дисплее и есть сопротивление измеряемого вами элемента.
Как пользоваться мультиметром для измерения сопротивления
Иногда на экране отображаются не цифры. Если «выскочил» 0, значит надо изменить диапазон измерений на меньший. Если высветились слова «ol» или «over», стоит «1», диапазон слишком мал и его надо увеличить. Вот и все хитрости измерения сопротивления мультиметром.
Как измерить силу тока
Чтобы выбрать режим измерения необходимо сначала определиться ток постоянный или переменный. С измерением параметров переменного тока могут быть проблемы — этот режим есть далеко не на всех моделях. Но порядок действий вне зависимости от типа тока одинаков — меняется только положение переключателя.
Постоянный ток
Итак, определившись с типом тока, выставляем переключатель. Далее надо решить, в какое гнездо подключать красный щуп.
Если даже приблизительно не знаете какие значения стоит ожидать, чтобы случайно не спалить прибор, лучше сначала установить щуп в верхнее (крайнее левое в других моделях) гнездо, которое подписано «10 А».
Если показания будут небольшими — менее 200 мА, переставите щуп в среднее положение.
Точно также дело обстоит и с выбором диапазона измерений: сначала выставляете самый максимальный диапазон, если он оказывается слишком большим, переключаете на следующий меньший. Так до тех пор, пока не увидите показания.
Как подключать мультиметр для измерения постоянного тока
Для измерения силы тока прибор должен включаться в разрыв цепи. Схема подключения дана на рисунке. В данном случае важно красный щуп устанавливать на «+» источника питания и черным касаться следующего элемента цепи. Не забывайте при измерении, что питание в есть, работайте аккуратно. Не касайтесь руками неизолированных концов щупа или элементов цепи.
Переменный ток
Испробовать режим измерения переменного тока можно на любой нагрузке, подключенной к бытовой электросети и определить таким образом потребляемый ток. Так как и в данном режиме прибор необходимо включать в разрыв цепи, с этим могут возникнуть сложности.
Можно, как на фото ниже сделать специальный шнур для измерений. На одном конце шнура вилка, на другом — розетка, один из проводов разрезать, на концы прикрепить два разъема WAGO. Они хороши тем, что позволяют также зажать щупы.
После того, как измерительная схема собрана, приступаем к измерениям.
Измерение переменного тока электронным мультиметром
Переводите переключатель в положение «переменный ток», выбирайте предел измерения. Учтите, что превышение пределов может вывести прибор из строя. В лучшем случае сгорит плавкий предохранитель, в худшем — повредится «начинка». Потому действуем по предложенной выше схеме: сначала ставим максимальный предел, потом постепенно уменьшаем. (не забываем про перестановку щупов в гнездах).
Схема измерения переменного тока
Теперь все готово. Сначала к розетке подключаем нагрузку. Можно настольную лампу. Вилку вставляем в сеть. На экране появляются цифры. Это и будет потребляемый лампой ток. Таким же образом можно измерить потребляемый ток для любого устройства.
Измерение напряжения
Напряжение также бывает переменным или постоянным, соответственно, выбираем требуемое положение. Подход к выбору диапазона тут такой же: если не знаете чего надо ожидать, ставите максимальный, постепенно переключая на меньшую шкалу. Не забывайте проверять правильно ли подключены щупы, в те ли гнезда.
В данном случае измерительный прибор подключается параллельно. Для примера можно измерить напряжение аккумулятора или обычной батарейки.
Выставляем переключатель в положение режим измерения постоянного напряжения, так как ожидаемое значение знаем, выбираем подходящую шкалу. Далее щупами касаемся батарейки с двух сторон.
Цифры на экране и будут тем напряжением, которое выдает этот элемент питания.
Как пользоваться мультиметром для измерения напряжения
Как пользоваться мультиметром для измерения переменного напряжения? Да точно также. Только правильно выбрать предел измерений.
Прозвонка проводов с помощью мультиметра
Эта операция позволяет проверить целостность проводов. На шкале находим знак прозвонки — схематическое изображение звука (смотрите на фото, но там режим двойной, а может быть только знак прозвонки). Такое изображение выбрано потому, что если провод целый, прибор издает звук.
Режим прозвонки на шкале измерений мультиметра
Ставим переключатель в нужное положение, щупы подключены как обычно — в нижнее и среднее гнездо. Прикасаемся одним щупом к одному краю проводника, другим — к другому. Если слышим звук, провод целый. В общем, как видите, пользоваться мультиметром несложно. Все легко запомнить.
Мультиметр dt-832
При всём ассортименте цифровых измерителей, наиболее широкой популярностью среди радиолюбителей пользуется именно мультиметр dt-832. Он довольно часто продается на прилавках магазинов, стоит дешево, и он же полностью цифровой!
Я им пользовался уже несколько лет, сейчас он у меня как резервный или для использования там, где не жалко, но вот при очередном измерении резко прокрутив по кругу переключатель до нужного параметра раздался щелчок, что-то посыпалось и переключатель заклинило…
Переключатель не работал как и сам мультиметр, пришлось разбирать – благо прибор разборный и это не так уж и сложно – всего-то требуется открутить два самореза сзади прибора утопленных в корпусе, и поднять аккуратно крышку которая держится помимо саморезов еще и на боковых петельках.
Видим плату, динамики и шарик, который просто болтается по корпусу. Причина сразу понятна – рассыпался от времени переключатель, он состоит из самой ручки на которой установлены контакты и пару шариков с пружинками.
Китайский вариант смазки меня устраивает не очень, так как они применяют тугой вазелин который сохнет и приводит к частым налипаниям грязи, заклиниванию переключателей и вредит поверхности контактов переключателей при такой частой работе.
Применять масло машинное в таком типе переключателя не целесообразно – пластик может повредить, поэтому применил более безвредную силиконовую смазку из баллона.
При сборке в обратной последовательности продул детали выключателя силиконовой смазкой, поставил шарики на пружинки, и теперь переключатель вращать одно удовольствие, все стало работать плавно без каких либо заеданий, заклинов, рывков, и контакт с электрической точки стал хороший, цифры пляшут меньше, переключения по диапазонам измерения мультиметра стало куда точнее.
Вдобавок прибор чистим внутри от пыли, протираем влажными салфетками на спиртовой основе все внутренности и плату с ее компонентами, смотрим и проверяем предохранитель, проверяем батарейку – часто за время он разряжается и при заниженных показаниях может глючить прибор, если нужно поджимаем колодки куда подключаются щупы прибора, а еще лучше сняв плату с ними почистить их ацетоном.
Видео работы DT-832
Далее собираем dt-832 в обратном направлении и проверяем на работу переключая по диапазонам и проведя основные измерения. Если поломалась электроника — схема есть тут. Ремонт проводил redmoon.
Как пользоваться мультиметрами: DT830B, DT832, DT838, DT9205A
Мультиметр — универсальное устройство для проверки целостности и параметров электроцепи. Оно сочетает в себе функции омметра, амперметра и вольтметра.
С его помощью можно снять показания постоянного и переменного напряжения, узнать силу тока и сопротивления. Все эти данные легко получить, используя любой тип прибора: стрелочный или цифровой.
Однако не все пользователи знают, как правильно пользоваться мультиметром.
Разновидности прибора
Все мультиметры или мультитесторы делятся на две большие подгруппы:
- Аналоговые. Они выполнены в виде шкалы и стрелки. При работе с таким прибором надо учитывать показатели установленного предела, в котором прекрасно разбирается профессиональный электрик.
- Цифровые. Современные варианты, показывающие значение на цифровом дисплее, с ручкой переключения параметров или кнопочным управлением. В продвинутых вариантах есть функции снятия параметров емкости конденсатора, частоты и продолжительности импульсов.
Важно! В условиях сильных радиопомех, зашумленности сигнала используют только аналоговый вариант, чтобы получить точные значения.
Как применять аналоговый мультитестер
Аналоговый тестер использует общий индикатор отображение снятых показателей. На шкале за стрелкой есть несколько делений: для вольт, ампер и Ом.
Работает тестер по принципу преобразования измеряемых данных в электричество, которое создает магнитное поле, которое в свою очередь передвигает стрелку. При этом коммутация входных разъемов и управление режимами функционирования схемой реализуется при помощи многофункционального переключателя с кнопочками. Подобная «ручка» предусмотрена и на цифровых модификациях.
Инструкция по применению аналогового тестера
Разберем, как пользоваться стрелочным мультиметром и настроить его на работу:
- Проверить элементы питания, воспользовавшись специальным режимом.
- Сделать калибровку «нуля». Для этих целей есть подстроечный резистор, ручка которого выведена на переднюю панель. Он же применяется при переходе с одного на другой диапазон. Например, меняя положение от 10 Ом к 10 Мом, разброс составляет до 25% длины шкалы.
- Выставить переменное или постоянное напряжение. (В составе прибора имеется диодный выпрямитель, так как магнитная головка стрелочного индикатора функционирует лишь при постоянном токе).
- Активировать шунт, который помогает измерять сопротивление в широких диапазонах на чувствительном механизме стрелки.
- Чтобы выбрать величину измерения надо подключать прибор к правильным разъемам, при этом надо соблюдать коммутацию. Если не выполнять все правила подключения к каждому участку цепи, где разная сила тока, то мультиметр выйдет из строя.
- Соединение прибора и цепи осуществляется при помощи щупов или зажимов, похожих на крокодилов, которые и получили соответствующее название.
Важно! В процессе работы нельзя касаться оголенных контактов голыми руками, даже если напряжение кажется безопасным.
Особенности цифровых мультиметров
В основе работы прибора лежит аналого-цифровой преобразователь, где входящий аналоговый сигнал преобразуется в цифровой код для дальнейшей обработки микросхемой-контроллером. Для снятия параметров необходимо подсоединить провода (щупы) к схеме или ее комплектующим. Черный щуп — отрицательный или общий, красный — положительный.
Для понимания, как правильно пользоваться мультиметром, ознакомьтесь с основными обозначениями на панели:
- off — прибор выключен;
- avc — показатель переменного напряжения;
- dvc — постоянное напряжение;
- dca — ток постоянный;
- Ω — сопротивление.
В любом современном мультиметре предусмотрено три разъема для присоединения проводов. Надо правильно подключать провода, чтобы не испортить прибор и правильно снять данные:
- черный провод подключается только ко входу COM;
- при необходимости измерить силу тока до 200 мА или сопротивление красный провод включают в разъем «VΩmA»;
- если сила тока более 200 мА, то красный шнур включают в «10ADC».
Для снятия отдельных параметров используется своя схема подключения и подстройки прибора. Чтобы полностью понять все особенности тестера, ниже приведена пошаговая инструкция в стиле «как пользоваться мультиметром, для чайников».
Определение короткого замыкания в цепи
В разных целях используют мультитестер по-разному. Разберем на примере, как пользоваться мультиметром DT838 для выявления короткого замыкания (далее — КЗ) в цепи.
Это универсальная модель, которую часто используют радиолюбители в быту. Работает она от 9 В батарейки типа «Крона».
Помимо стандартных функций в данном приборе есть звуковые сигналы для прозвонки цепи и возможность измерения температуры.
Чтобы определить наличие короткого замыкания, следуйте инструкции:
- Включите мультиметр и вставьте щупы в соответствующие разъемы (COM — черный и VΩmA — красный).
- Переключите «ручку» в режим прозвонки.
- Прикоснитесь щупом к одному концу схемы, другим — к другому. Если есть короткое замыкание, то раздастся сигнал в виде писка.
Так быстро и просто вы узнаете о наличии КЗ.
Как меряется постоянный ток
Рассмотрим, как измерить силу постоянного тока в аккумуляторе на примере модели мультиметра DT182. Это компактный прибор, который используется в быту, со скоростью измерения 2–3 раза в секунду. Им можно также прозвонить цепь на наличие КЗ и выполнить все другие основные измерения.
Чтобы узнать заряжена ли батарея или нет, проделайте следующее:
- Включите мультиметр DT182 и установите щупы в верном положении (как и в предыдущем примере для определения КЗ).
- Выставите «ручку» на максимальный показатель в 500 V.
- Свободный конец черного щупа закрепите на неизолированной части батареи.
- Красный щуп поставьте на точку проведения измерений, например, на «+» батарейки.
- Если в процессе измерения на дисплее высветились цифры от 12 до 14.6 V, то аккумулятор заряжен.
Совет: для увеличения точности измерений можно поставить переключатель на показатель в 20 V, но не ниже данного значения.
Проверка розетки или измерение переменного напряжения
Помимо определения заряда батареи или наличия КЗ нередко мультиметр применяют для проверки работоспособности розетки. Рассмотрим данное действие на примере компактного тестера модели DT9205A. Ее особенности — высокая точность измерений, но отсутствие функций измерения температур и термопара отсутствует.
Чтобы проверить напряжение в розетке, проделайте следующее с мультиметром DT9205A:
- Поставьте щупы в соответствующие гнезда «COM» и «VΩmA», а ручку управления поверните на ACV (750 В).
- Поочередно включите щупы в розетку, при этом не имеет значения, какой куда вставлять.
- Если на экране высветилось значение в пределах 200–220 В, это считается хорошим показателем.
Таким методом проверяют бытовые розетки на их работоспособность. Освоить данную технику может даже непрофессионал с цифровым мультиметром DT9205A в руках.
Важно! К каждому прибору прилагается подробная инструкция по эксплуатации, где можно найти ответы на все интересующие вопросы.
Особенности проверки термопары
Термопара — датчик, состоящий из двух разнородных проводников, имеющих несколько контактов между собой. Работает по принципу генерации напряжения этими проводниками из-за изменения температуры на каком-либо участке датчика.
Итак, как проверить термопару тестером, если кнопка на коробке газового котла не фиксируется при работе. Для выявления такой неисправности, проделайте следующее:
- Отключите полностью котел, перекрыв поступление газа и электроэнергию. Это необходимо для безопасной работы.
- Термопара располагается между термодатчиком и гайки, при помощи которой она крепится к клапану.
- Необходимо снять термопару, открутив гайку.

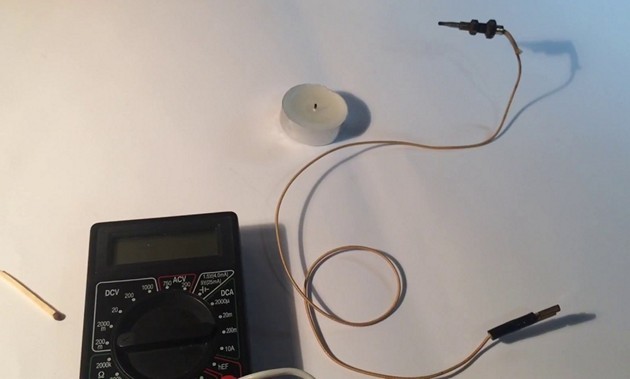

- Нагрейте датчик над открытым постоянным огнем, например, над включенной конфоркой. При этом держать прибор стоит на расстоянии 10 мм от пламени. Наденьте предварительно перчатки, чтобы не получить ожог.
- Установите мультиметр на показатель мВ. Затем, приложите один щуп к корпусу термопары, другой — к контакту на выходе.
- В течение минуты после нагрева прибор будет фиксировать наличие напряжения. На экране тестера должно отображаться число от 18 до 25 мВ, что говорит об исправности термопары.
Немного рекомендаций
Понять, как правильно пользоваться мультиметром (тестером) несложно, главное, выставлять необходимые параметры на цифровом приборе и верно присоединять щупы. А также стоит уделять особое внимание выбору мультитестера, и следовать некоторым рекомендациям:
- У большинства китайских мультиметров, в том числе и у популярной модели DT9205A, непрочные щупы. Их можно укрепить при помощи кембриков или трубок-держателей. Они обеспечат отсутствие перегибов возле зажимов и продлят срок служб прибора.
- Начинать измерения надо от больших значений к меньшим, это позволит избежать перегорания предохранителя внутри мультиметра.
- Если прибор не включается, причиной может быть севшая батарейка. Купить ее можно в любом специализированном магазине, назвав подтип «Крона».
- Вращать переключатель можно в любом направлении, если вы не успели присоединить щупы к проверяемой цепи или устройству.
Учитесь пользоваться мультиметром и определить КЗ, измерить показания постоянного и переменного тока, а также другие параметры в быту станет значительно проще.
Видео по теме
Подробная инструкция, как работать с мультиметром стрелочного типа, приведена ниже в видеоматериале:
Чтобы понимать все особенности популярной модели тестера DT9205A, посмотрите видеоматериал, приведенный ниже:
Подробнее о том, как проверить термопару при помощи мультиметра, смотрите в видеоматериале:
Мультиметр DT-832. Устройство и ремонт
Прибор не измеряет напряжения, сопротивления, неустойчиво работает в режиме прозвонки. Все сегменты индикатора работают.
Ремонт мультиметра DT-832 начинаем с проверки напряжения кроны. Затем открываем и внимательно осматриваем каждую деталь на плате. Прибор собран на основе БИС 7106. Микросхема очень хорошо описана, приведены типовые схемы включения и обстоятельные пояснения в этой книжке:
- У меня при внешнем осмотре выявлен разорванный транзистор Q1A и сгоревшие резисторы R24, R22, Rt1.
- В выше упомянутой книжке есть схема на мультиметр М832 не полностью совпадающая с DT-832, но похожая.
- Более точным оказался перечень деталей мультиметра DT-832 найденный в интернете:
- Согласно оставшимся надписям на сгоревших деталях, а также приведенным выше схеме и перечню деталей установлено:
- Сгоревший транзистор (на плате Q1A) n-p-n, вместо него установлен 1Вр34 (ВС846)
- R24 — 9 Ом
- R22 – 900 Ом
- Rt1 -1,5 кОм.
- Все указанные детали заменены.
Прибор заработал. При проверке точности измерений показания сравнивал с заведомо исправным прибором. Приходилось подбирать сопротивления, особенно Rt1 (влияет на показания в режиме прозвонки диодов).

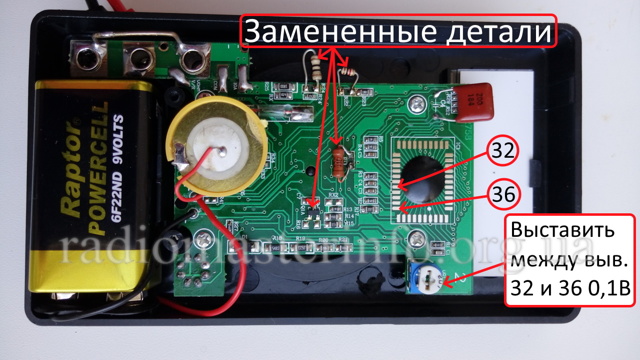

Удобно установить подстроечный резистор, выставить ним показания как на исправном приборе. Затем отпаять подстроечный резистор, измерить его сопротивление и подобрать постоянный.
Возможно этот постоянный резистор придется сделать из двух, соединенных параллельно.
Если после замены обнаруженных сгоревших деталей мультиметр DT-832 не заработал, нужно проверить исправность микросхемы-капли 7106.
Для этого достаточно измерить ее режим:
При напряжении кроны под нагрузкой, у меня 8,46В, напряжение между выводами 1 и 26 составило 8В. Напряжение между выводами 1 и 32 стабилизировано самой микросхемой и должно быть 3±0,05 В. Напряжение между выводами 32 и 36 должно быть 0,1 В (выставляется резистором VR1(Vref) по схеме).
- На выводе 39 должны быть импульсы более 30 кГц, амплитудой не менее 5В:
- Подробнее о проверке и замене микросхемы 7106 на примере мультиметра DT-9208A рассказано здесь.
Часто количество выводов на микросхеме-капле отличается от количества выводов микросхемы в корпусе PDIP (40 выводов) или MQFP (квадратная 44 вывода). Тогда нужно определять незадействованные выводы микросхемы-капли непосредственно по печатной плате и при нумерации выводов не считать их.
Материал статьи продублирован на видео:
Как пользоваться мультиметром: инструкция по применению
Как показывает многочисленная практика, с помощью мультиметра люди, которые занимаются радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.
Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего.
Они просты в использовании и имеют не очень высокую стоимость.
Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.
Устройство и принцип работы цифрового мультиметра dt
Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа.
Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции.
На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.
Цифровые мультиметры как пользоваться, видео инструкция по применению для чайников
Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.
В некоторых более современных моделях мультиметра принято устанавливать предел измерений на автоматическом уровне.
Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима.
Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.
Как пользоваться щупами мультиметра dt-830b, dt-832в, dt-838, инструкция по применению
Чтобы использовать прибор по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для этого, на лицевой стороне мультиметра, есть специальные три разъема.
Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока.
Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.
Как пользоваться мультиметром инструкция для чайников видео
Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора.
Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-832, 830, 838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы.
Поэтому инструкция должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.
Правила по работе с цифровым мультиметром
Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.
Как правильно использовать мультиметр инструкция для чайников видео
Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее.
Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить.
Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.
Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы.
Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом.
После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.
Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.
Обзор автомобильного мультиметра DT-832. Как пользоваться
С недавних пор в помощь автолюбителям на смену контрольной лампочке пришли недорогие компактные цифровые мультиметры.
Так, что же такое мультиметр?
Мультиметр — это многофункциональный (от слова «мульти»), универсальный прибор, который совмещает в себе функции вольтметра, амперметра и омметра. То есть, позволяет измерять напряжение и силу переменного и постоянного тока в сетях, а также сопротивление проводников.
Наряду с этими основными функциями мультиметр может также иметь множество дополнительных, в зависимости от модели и цены устройства. Например, такие, как измерение температуры, режим прозвона цепей, режим проверки диодов и транзисторов, конденсаторов, функция памяти и другие.
Для автолюбителя, обычно, используемые функции ограничиваются режимом прозвона и вольтметром. Рассмотрим наиболее распространенный и доступный мультиметр DT-832 под брендом ТЕК.
Рис.1
Цифра 832 говорит нам о том, что прибор имеет звуковую индикацию целостности цепи — очень полезная и обязательная функция. Также, в эту серию входят DT-830 — не имеет звуковой индикации, DT-838 — имеет дополнительный термощуп для измерения температуры.
Прибор позволяет проводить измерения при температуре от 0°C до +40°C, хотя, хорошо работает и при отрицательных температурах. Точность измерений +-1%.
Стоит также упомянуть, что данный прибор выпускается под различными брендами, хотя, по сути, начинка там везде одинаковая (Китай же).
Так, в комплект поставки входит — сам мультиметр, два измерительных щупа к нему и инструкция. Источник питания — батарейка 9 В типа «Крона» находится уже внутри устройства, кстати, для ее замены придется откручивать заднюю крышку.
Рис.2 Щупы уже «доработаны»
Данный прибор позволяет измерять силу только постоянного тока до 10 Ампер, постоянного напряжения до 1000 Вольт, переменного напряжения до 750 Вольт, сопротивления до 2000 килоОм, а также исправность диодов и транзисторов, имеется функция генератора сигнала 5В 50Гц (радиоэлектронщики поймут, а нам это не особо нужно).
Рис.3 Пластик довольно хрупкий
Мультиметр оснащается защитой от перегрузок в виде плавкого предохранителя на 200мА 250В, находящийся в корпусе.
Рис.4 Пайка неплохая
Инструкции как таковой нет, лишь перечисление параметров устройства.
Рис.5 Много технических терминов
Так, что мы видим на панели прибора?
Во-первых, это ЖК дисплей отображающий результаты измерений, под ним находится многопозиционный переключатель режимов и пределов, три гнезда под щупы, а также гнездо для проверки транзисторов.
В самый нижний разъем под обозначением «СОМ» вставляется черный «отрицательный» щуп, два верхних предназначены для красного «положительного».
«VΩmA» — среднее гнездо, используется для измерения напряжения, сопротивления и силы тока до 500mА, то есть до предела 200mA на шкале переключателя. Эта линия находится под защитой предохранителя.
«10A» — нижнее гнездо, используется только для измерения силы тока в пределах от 200mA до 10А. Не находится под защитой предохранителя, что значит при превышении порога в 10А устройство может выйти из строя — попросту сгореть.
Теперь перейдем к измерениям. Но, сначала одно важное правило: если вы не знаете примерной величины измеряемого параметра тока, то начинаем с наивысшего предела (не касается измерения сопротивления).
Рис.7
1. Измерение переменного напряжения
В этом режиме мы можем, например, измерить напряжение сети в обычной бытовой розетке. Так как, мы знаем, что напряжение в сети должно быть около 220В, то ставим переключатель на предел 750В, иначе у нас сгорит предохранитель. Подключаться следует параллельно к выводам, как показано на схеме (Рис.7), с потребителем или без. В нашем случае просто вставляем щупы в отверстия розетки.
Ни в коем случае не дотрагивайтесь до металлических частей щупа, а также удостоверьтесь что их изоляция не повреждена!
Рис.8 Не прикасайтесь к концам!
Как мы видим, на данный момент напряжение в сети составляет около 245 В, что находится у верхней границы нормы для бытовых сетей. В соседнюю розетку можно, например, подключить чайник или утюг, чтобы измерить как падает напряжение под нагрузкой.
2. Измерение постоянного напряжения
Как мы знаем постоянное напряжение у нас присутствует в аккумуляторах, обычных батарейках, зарядных устройствах и блоках питания.
Все это мы можем измерить аналогичным образом, как и при измерении переменного тока. Однако, тут уже следует соблюдать полярность, иначе дисплей покажет «отрицательные» значения.
Такая функция мультиметра также позволяет находить нам определять полярность провода «+» или «-«.
Рис.9 Правильное и «неправильное» подключение
В случае с автомобилем можем смело выставлять переключатель в предел 20В и измерить напряжение в бортовой сети автомобиля, на клеммах аккумулятора, выходах генератора или же его падение под нагрузкой.
3. Измерение силы постоянного тока
Сила тока измеряется только при подключенном потребителе, т.е. под нагрузкой. Щупы мультиметра подсоединяются последовательно в разрыв цепи до или после потребителя.
Ни в коем случае нельзя подсоединяться напрямую к розетке или АКБ — мультиметр сразу выйдет из строя!
Для примера определим силу тока в цепи состоящей из 1,5 В батарейки и индикаторной отвертки с лампочкой. Для этого устанавливаем наивысший предел 10 А, красный щуп переставляем в верхнее, силовое гнездо. Разрываем цепь и один щуп подключаем к плюсовому «+» выходу батарейки, а второй к вводу лампы — показывает значение 0,04 А, теперь понижаем предел и получаем более точное значение 0,4 mА.
Рис.10
Необходимо отметить, что измерить силу тока в сети 220 В мы не сможем, прибор не имеет данной функции.
Измерение силы потребляемого тока позволит нам, например, рассчитать необходимое сечение провода под дополнительное оборудование в автомобиле или определить размер «утечки тока».
4. Прозвон цепей и диодов.
В этом режиме мы можем проверить участки цепи на обрыв, а также исправность диодов и светодиодов.
Измерения, как и в случае с проверкой сопротивления, проводятся при отключенном источнике питания.
Для поиска обрыва подключаем один щуп к одному концу или точке цепи, а второй к другому, при этом, если цепь исправна мы услышим характерный звуковой сигнал и дисплей покажет околонулевые значения падения напряжения.
Если где-то есть обрыв, то звуковой сигнал не прозвучит, а на дисплее высветится циферка «1» в левом углу — это означает, что «сопротивление стремится к бесконечности», т.е. цепь разомкнута.
Рис.11 12mВ — падение напряжения на спирали лампы
При проверке диодов этим режимом мы можем выяснить пробит ли диод, а также величину падения напряжения в нем — ключевой параметр исправности.
Рис.11 Диод не пробит, падение напряжения в норме
В заключение хотел бы дать некоторые советы по выбору автомобильного мультиметра:
1. Выбирайте модель со встроенной звуковой индикацией.
2. С наличием плавкого предохранителя, который можно заменить, иначе устройство можно считать одноразовым.
3. С прорезиненным ударопрочным корпусом.
4. Желательно с выдвижной подставкой.
Но для первого ознакомления подойдет и самый простенький, чтобы не жалко было.
