Датчик уровня топлива ВАЗ 2114: неисправности, ремонт

Измеритель уровня топлива ваз 2114, он же ДУТ

Скачущая стрелка указателя уровня топлива на приборной панели, либо указывающая неверное количество топлива в баке (бензин еще есть, а стрелка в нулях или еще хуже, когда наоборот!)  это симптомы неисправности (измерителя) уровня топлива. Заменить датчик уровня топлива ваз 2114 Вы можете самостоятельно, не пользуясь дорогостоящими услугами СТО.
Наша инструкция вам в этом поможет.

Общие сведения о ДУТ

Автомашины из  семейства ВАЗ выпускаемые последние годы не являются полностью технически совершенными, хотя на первый взгляд внешний вид их и дизайн отражают в большей степени тенденции европейского автомобилестроения.
Однако существует множество мелких технических недоработок, не позволяющих отнести ВАЗы к модельному ряду машин отличного качества:

• Ярким примером является измеритель уровня топлива на ваз 2114.
•  В первый период своей эксплуатации он хорошо работает и справляется с поставленной задачей
•  Однако, ввиду несовершенства конструкции и хрупкости его корпуса, а так же из-за перепадов температуры, образования конденсата в топливном баке, использовании топлива низкого качества, этот нехитрый прибор постоянно выходит из строя
• Так как нарушается его герметичность, контакты от конденсата окисляются и приходят в полную негодность
•  Поэтому владельцам необходимо производить регулярную профилактику этого устройства
• Чтобы произвести профилактику, датчик снимается, чистятся и заменяются его контакты, иногда требуется замена датчика уровня топлива ваз 2114
•  Для замены датчика топлива необходимо запомнить маркировку, стоящую на нем, ведь не зная маркировки, подобрать подходящее  устройство будет очень непросто
•  Маркировки зачастую являются редкими, и грамотно подобрать замену (эквивалент) могут только знающие специалисты специализированной на обслуживании компании
• Оригинальная заводская комплектация автомобиля содержит измеритель уровня топлива с аналоговым выходом на панель управления
•  Он весьма несовершенен, гораздо лучше, когда измеритель топлива имеет уже цифровой выход
•  Присоединенный уже к системе управления и контроля бортового компьютера
•  Компьютер способен своевременно диагностировать начало неполадки либо некорректной работы измерителя и проинформировать об этом водителя

Устройство и принцип работы

Измеритель уровня топлива предназначен для того, чтобы определять уровня топлива в баке автомобиля и передать полученные измерения на панель приборов, состоит из:

• резистора
• поплавка с рычагом
• и скользящего контакта отключения — включения  контрольной лампы уровня топлива

Датчик работает посредством передвижения поплавка по мере изменения количества бензина в баке:

•  При этом меняется сопротивление у переменного резистора и вследствие этого изменяется и сопротивление в цепи
•  На основании этого сопротивления выводятся показания уровня топливана панели приборов
• На автомобилях ВАЗ, в основном устанавливаются датчики БМ-150

Как производится замена датчика уровня топлива в ваз 2114

У владельцев, даже самой современной модели ваз, частеньковозникают претензии к достоверности измерения количества бензина в баке, и возникает насущная необходимость в демонтаже измерителя уровня топлива.

Необходимые инструменты

• Набор головок, либо рожково — накидных ключей
• Набор отверток
• Омметр
• Новый измеритель

Выполняем замену

Каждому понятно, что для быстрого и грамотного исполнения этой технологической операции своими руками необходимо знать, где расположен датчик, определяющий уровень топлива в баке ваз 2114, как проверить его и как заменить, при возникновении такой необходимости.

Внимание: Приступая к работе, следует помнить, замена датчика топлива ваз 2114 производится в непосредственном контакте с бензином, а это значит, что  в целях личной безопасности,  следует отключить в первую очередь аккумуляторную батарею (для этого достаточно отсоединить минусовой силовой провод от клеммы аккумулятора). Кроме этого, рекомендуется, чтобы при замене измерителя топливный бак был наполнен менее чем наполовину объема.

 Итак:

• Измеритель уровня бензина на ваз 2114 расположен в едином модуле, вместе с топливным насосом, демонтировать только датчик,не извлекая модуль  целиком, не получится
• Чтобы  получить доступ к этому агрегату, вам необходимо снять нижнюю подушку заднего сиденья иотогнуть обивку багажного отделения
• Используя ключ на «7», выворачиваем справа ислева, по два самореза, которые удерживают крышку отдела топливного бака(онислужат также для прикрепления обивки боковин)
• А затем еще восемь саморезов, которые прижимают кромки крышки переднюю и заднюю
• Чтобы снятьполностью крышкубака ее нужно слегка сдвинуть вперед
• Отсоединяем от бензонасоса электрический разъемы,с помощью рожковых ключей размером на «17», отворачиваем от штуцера гайку шланга подачи топлива.
• Выполняется данная операция, не спеша,  предварительно делаем один оборот и стравливаем давление из системы
• Отворачиваем восемь гаек расположенных по диаметру крышки бензонасоса при помощи накидного (либо рожкового) гаечного ключа, головка  с трещоткой здесь тоже уместна

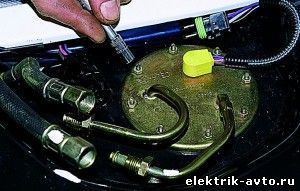

Откручиваем гайки по диаметру крышки бензонасоса при помощи головки с трещоткой

• При снятии насоса его следует приподнять и провернуть по часовой стрелке,затем слегка наклонить (чтобы не повредить ненароком поплавковую часть измерителя уровня топлива, иначе цена вопроса может вырасти)

Замена датчика топлива на ваз 2114 в топливном модуле выполняется в такой последовательности:

• При помощи плоской отвертки (шлицевой) с узким лезвием сдвигаем стопорное кольцо
• Затем у вас появляется возможность, чтобы снять крышку с топливного модуля
• Снимаем наконечник подключенного провода с клеммы регулятора давления топлива
• Отжимаем соответствующие фиксаторы, от крышки модуля и отсоединяем от насоса колодки с проводами

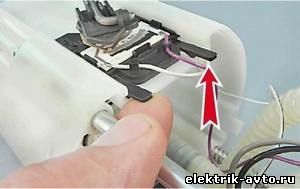

• Освобождаем фиксаторы датчика и сдвигаем по пазам корпуса сам датчик (фото внизу)
• Потом  снимаем измеритель с модуля

Сдвигаем сам измеритель по пазам, затем снимаем его

Производим проверку

 Итак:

• Чтобы проверить измеритель уровня топлива, подсоединяем омметр к его клеммам, замеряем его сопротивление при крайних положениях рычага с поплавком, и среднем положении
•  В нижнем крайнем положении, означающем пустой бак, сопротивление должно быть 285-385 Ом
•  При среднем положении, соответствующем заполнению бака наполовину  сопротивление 100-135 Ом
•  А при полном баке,  крайнем верхнем положении сопротивление– 7-25 Ом
• Если значения сопротивления не соответствует данным пределам хотя бы в одном положении, то измеритель неисправен и требует ремонта либо замены
•  Устанавливается датчик и топливный модуль в обратном порядке
• По завершении сборки обязательно проверьте, что бы установочная стрелка, находящаяся на крышке модуля указывала в сторону багажника

Совет:При обнаружении неисправности индикации уровня топлива, прежде чем приступить к довольно муторной и грязной процедуре замены датчика, сначала имеет смысл проверить крепления контактов двух черных проводов, которые расположены поблизости от рукоятки ручного тормоза. Зачастую многие обнаруженные неполадки пропадают после зачистки контактов этих самых проводов либо подтягивания гаек, которыми они прикреплены.

Вот и все, замена датчика уровня топлива на ваз 2114 завершена, без усилий и проблем. Как вы убедились, операция простая и доступная каждому.
В дополнение к инструкции вы можете посмотреть видео по этой теме.

Датчик уровня топлива на ВАЗ 2114 инжектор: все секреты и тонкости

На моем авто стал барахлить указатель уровня топлива — а именно, стрелка упала на 0, и никак не реагирует если заливаю бензин. Скорее всего накрылся датчик. Какие вообще еще бывают признаки его поломки, и как его (датчик) проверить?

• Какое давление в рампе ВАЗ 21124 мотор 1.6? – 1 ответ
• Не правильно показывает уровень топлива ВАЗ 2114 – 1 ответ

Неисправность датчика уровня топлива на ВАЗ 2114 — явление не редкое, особенно если авто относительно не новое. Помимо упомянутой Вами проблемы (стрелка уровня топлива всегда показывает на пустой бак), есть и несколько других признаков, которые могут означать неисправный датчик уровня топлива:

• стрелка всегда находиться на максимальной отметке, независимо от реального уровня топлива;
• показание уровня топлива постоянно прыгает, показывая разные отметки;
• стрелка сначала может показывать полный бак, а при наезде на неровности показания сбиваются, и могут упасть к нулю, и потом вернутся обратно.

Стоит помнить, что эти все неисправности не всегда могут означать поломку именно датчика. Помимо него проблема может быть в самой приборной панели или в проводке. Для того, точного определения проблемы нужно проверить датчик уровня топлива.

Как проверить ДУТ на ВАЗ 2114?

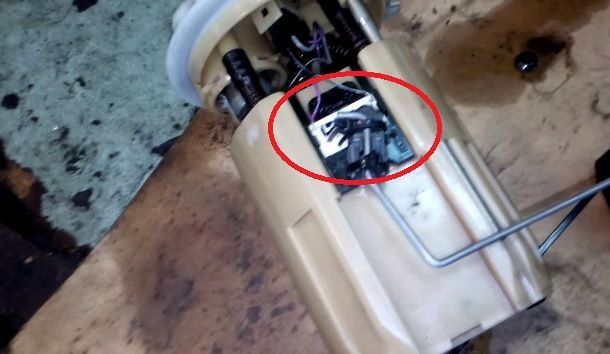

Сам датчик располагается в погружном топливном модуле, который размещен в бензобаке. Найти его просто, так как к нему крепится поплавок (размещение показано ниже на фото).

Приходит он в неисправность по причине окисей на контактах, или их стирания. Перед проверкой нужно добраться до самого топливного модуля, чтобы был доступ к датчику. Проверку можно произвести следующими способами:

• если стрелка уровня топлива все время показывает на 0, нужно включить зажигание, от датчика ДУТ отсоединить розовый провод, и подключить его к “массе”. Если стрелка уровня топлива на приборной панели начнет двигаться, то датчик неисправен. В редких случаях это может говорить об неисправности цепи, соединяющей его с «массой».
• если стрелка индикатора топлива постоянно находится в верхнем значении, то нужно отсоединить провод питания от датчика. Если стрелка упадет, значит он не исправен;
• можно сделать проверку датчика при помощи мультиметра, замеряя сопротивление. При положении поплавка на пустой бак показания мультиметра должны быть в пределах 315 — 345 Ом, на половине бака — 108 — 128 Ом, на пустом — до 7 Ом.

Также стоит помнить, если стрелка показания уровня топлива на ВАЗ 2114 постоянно “прыгает”, то нужно проверить 2 гайки, крепящие провода возле ручника. Этот провод идет от датчика к приборной панели, и если он слабо затянуты, то стрелка может работать нестабильно.

Чтобы избежать в дальнейшем поломок датчика, его нужно периодически (хотя бы через одно ТО) доставать, и чистить или заменять контакты.

Наверное, каждый владелец отечественного автомобиля сталкивался с такой ситуацией, когда информация на приборной панели об уровне топлива в баке не соответствовала действительности. Это довольно распространенное и неприятное явление, свойственное преимущественно уже старым машинам.

Датчик уровня топлива ВАЗ-2114 с инжектором выполняет одну простую, но чрезвычайно полезную задачу – информирует водителя об остатке горючего в бензобаке. В ходе эксплуатации автомобиля контакты механизма окисляются, а сам датчик начинает некорректно функционировать.

По какому принципу работает устройство и как заменить его в случае необходимости?

Из чего состоит датчик уровня топлива и как работает

Датчик уровня топлива может работать исправно продолжительное время. Сам механизм не относится к числу наиболее болезненных мест ВАЗ-2114, но, как и все другие устройства, рано или поздно выходит из строя. Его поломка чаще всего обусловлена тем, что ДУТ находится в неблагоприятных условиях.

Корпус устройства достаточно хрупок, что часто приводит к поломке датчика от механических повреждений. Кроме всего прочего, постоянные перепады температур изрядно снижают срок его службы. Особенно болезненно датчик топлива ВАЗ-2114 переживает морозное время года.

Основное предназначение датчика уровня топлива – определения уровня топлива в бензобаке и передача полученных данных указателю, который информирует водителя.

В автомобиле ВАЗ-2114 чаще всего можно встретить датчик типа БМ-150. Независимо от конструктивной особенности, работа каждого контролера топлива основана на измерительном поплавке, выполненном из легкого материала. Принцип работы устройства следующий: определенному количеству бензина в баке соответствует уникальный сигнал. Конструкция также включает в себя рычаг и резисторный элемент.

Для полного бака характерно сопротивление в 20 Ом, для пустого – 300 Ом.

Распространенные неисправности ДУТ

Часто водитель может наблюдать следующую ситуацию: во время поездки по ровной дороге на панели приборов отображается информация о полном баке, а после езды по бездорожью, о пустом. Показания прыгают, что является ярким свидетельством неисправности ДУТ ВАЗ-2114. Проявляется данный недуг зачастую по причине износа контактных дорожек.

Исправить ситуацию в некоторых случаях можно достаточно легко – загнуть бегунок таким образом, чтобы он находился выше истертого на схеме места. Но такое решение проблемы не всегда уместно. Порой приходится заменять полностью весь регулятор.

К прочим неисправностям механизма стоит отнести:

1. Указатель находится на нуле – вероятней всего проблема связана с ограниченным ходом поплавка.
2. Не загорается лампочка низкого уровня топлива – возможна проблема с потенциометром.
3. При пуске двигателя не происходит загорание индикатора – проблема с электроникой.
4. Некорректность отображаемых на приборной панели данных – следует проверить герметичность поплавка.

В случае появления подобных симптомов неисправности устройства специалисты также рекомендуют проверять все крепящие провода датчика гайки.

Крепящие элементы зажимают массу, поэтому, если затянуты они плохо – контакт будет то появляться, то пропадать.

Если датчик не показывает уровень топлива ВАЗ-2114, то контакты необходимо почистить, а если это не удается сделать, то их можно вовсе полностью заменить.

Замена ДУТ на ВАЗ-2114

Отремонтировать датчик своими руками сможет даже начинающий водитель.

Конечно, поломка не должна быть серьёзной, тогда заменить вышедший из строя элемент не составит большого труда и не займет много времени.

Например, если пробился поплавок, то всегда можно приобрести новый экземпляр на автомобильном рынке. Старый поплавок легко изымается из держателя и на его место устанавливается новый.

Окислившие провода также часто меняют новыми, если их зачистка невозможна. Цена на новый датчик сравнительно невелика, поэтому чаще всего водители предпочитают просто приобрести новый механизм.

Процесс замены ДУТ на ВАЗ-2114 включает в себя следующий порядок действий:

1. Демонтировать нижнюю часть заднего сидения и убрать обивку, так как датчик является конструкционной частью бензонасоса. Подобраться к механизму, минуя модуль, не получиться.
2. Ключом на 7 освободить два самореза, фиксирующих крышку бензобака.
3. После чего необходимо открутить еще восемь саморезов, крепящих кромку крышки.
4. После проделанных действий крышку можно легко сместить вперед.

Когда доступ к бензонасосу обеспечен, необходимо демонтировать часть колодки проводов. Не забываем открутить гайки магистралей. Прежде чем полностью крышка будет освобождена, необходимо её повернуть один раз, таким образом давление в системе будет понижено.

Порядок действий следующий:

• с помощью отвертки сдвинуть стопорное кольцо;
• снять крышку модуля;
• снять клеммы датчика и освободить крепления от крышки;
• отсоединить колодку;
• освободить фиксаторы датчика топлива и демонтировать механизм.

На этом работа по замене датчика считается завершенной. Необходимо новый механизм установить на место и произвести сборку модуля в обратной последовательности. Как видим, нет ничего сложно в выполнении данной работы, необходимо всего лишь вооружиться необходимым инвентарем: отвертки и набор ключей.

Не работает указатель уровня топлива ваз 2114

Re: Указатель уровня топлива. Проблемы. Решения

датчик объединен с электробензонасосом, установленным в топливном баке. датчик имеет переменный резистор из нихромовой проволоки. подвижный контакт резистора перемещается рычагом с поплавком. при пустом баке сопротивление датчика должно быть 315–345 ом, с баком наполненным наполовину – 108–128 ом, а при полном баке — не более 7 ом.

основные неисправности. переодически показывает пустой бак, машина не всегда заводится- плохой контакт минусового провода датчика ( он-же идёт и на насос). крепится он к шпильке крепления ручника к кузову, под карпетом. так-же возможно загрязнение ползунка реохорды датчика( подвижной ножки)

• при 10л в баке показывает 15л — погнуто коромысло поплавка.
• датчик показывает постоянно пустой бак ( машина заводится)- обрыв упровляющего провода ,слетел поплавок с корамысла, обрыв самого датчика
• плавают показания датчика- грязные, либо обрывные дорожки .

датчики двигателя 1,5 отличаются от 1,6 по конструкции, и не совместимы. также датчики 1,5 делятся на свои подкатегории 01,02,03,04 и т д. для замены рекомендую снять датчи зарание и искать такой-же на рынке или переписать его номер.

кто знает причину неисправности (ваз 2115). симптомы таковы: включаешь зажигание показывает полный(не зависимо сколько бенза в баке) через минуту стрелка тупо падает на 0. замена датчика в баке проблему не решило.

указатель уровня топлива работает совместно с датчиком, установленным в топливном баке. датчик представляет собой реостат с резистором из нихромовой проволоки. подвижный контакт реостата перемещается рычагом с поплавком. на конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4,0-6,5 л бензина.

данные для проверки датчика указателя уровня топлива количество топлива сопротивление в баке датчика, ом пустой бак 315–345 половина бака 108–128 полный бак не более 7

данные для проверки указателя уровня топлива: положение стрелки сопротивление указателя датчика, (при напряжении ом в бортовой сети 13–14 в) в начале шкалы 285–335 в середине шкалы 100–135 в конце шкалы 7–25

если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините розовый провод от датчика и соедините его с «массой». если стрелка отклонится, неисправен датчик или цепь, соединяющая его с «массой».

если стрелка не отклонилась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и соедините с «массой» правый вывод указателя, соединенный со штекером 10 красной колодки комбинации приборов. отклонение стрелки укажет на неисправность цепи «датчик-указатель».

если стрелка не отклонилась, неисправен указатель или его цепь питания.

если стрелка указателя постоянно показывает полный бак, при включенном зажигании отсоедините провод от датчика.

если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на «массу» или не работает указатель.

исправность последнего можно проверить, отсоединив красную колодку проводов комбинации приборов. при этом у исправного указателя стрелка (при включенном зажигании) должна быть у отметки «0».

при выходе из строя контрольных приборов или датчиков их заменяют.

Сообщества › ВАЗ: Ремонт и Доработка › Форум › Нужна помощь:ваз 2114,панель приборов не показывает уровень топлива

Искал в нете и вот что нашел:указатель уровня топлива работает совместно с датчиком, установленным в топливном баке. датчик представляет собой реостат с резистором из нихромовой проволоки.

подвижный контакт реостата перемещается рычагом с поплавком. на конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4,0-6,5 л бензина.

данные для проверки датчика указателя уровня топлива количество топлива сопротивление в баке датчика, ом пустой бак 315–345 половина бака 108–128 полный бак не более 7

данные для проверки указателя уровня топлива: положение стрелки сопротивление указателя датчика, (при напряжении ом в бортовой сети 13–14 в) в начале шкалы 285–335 в середине шкалы 100–135 в конце шкалы 7–25

если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините розовый провод от датчика и соедините его с «массой». если стрелка отклонится, неисправен датчик или цепь, соединяющая его с «массой».

если стрелка не отклонилась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и соедините с «массой» правый вывод указателя, соединенный со штекером 10 красной колодки комбинации приборов. отклонение стрелки укажет на неисправность цепи «датчик-указатель».

если стрелка не отклонилась, неисправен указатель или его цепь питания.

если стрелка указателя постоянно показывает полный бак, при включенном зажигании отсоедините провод от датчика.

если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на «массу» или не работает указатель.

исправность последнего можно проверить, отсоединив красную колодку проводов комбинации приборов. при этом у исправного указателя стрелка (при включенном зажигании) должна быть у отметки «0».

при выходе из строя контрольных приборов или датчиков их заменяют.

я отсоединил провод, от датчика бензонасоса, на панели нечего не изменилось, отсоеденил красный штекер от приборной панели, стрелка на нуле.Вывод:где то замыкает на массу, надо поднимать полы и смотреть о результатах отпишусь)))Спасибо всем кто откликнулся на проблему)))

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Панель приборов не показывает уровень топлива, 2114

вот что нарыл:Стрелка указателя не отклоняется от начала шкалы независимо от количества бензина в топливном баке.

Сложите заднее сиденье и снимите крышку лючка датчика указателя. Отсоедините розовый провод от датчика указателя и соедините его с «массой». Включите зажигание:

– стрелка указателя отклонилась – неисправен датчик (замените);

– стрелка указателя не отклоняется – продолжите поиск неисправности.

Выньте комбинацию приборов из панели, не отсоединяя от нее колодки. Включите зажигание. Соедините проводом правый контакт 4 указателя уровня топлива (который соединяется с контактом 10 красной колодки):

1. – стрелка указателя отклонилась – обрыв в проводе, соединяющем указатель и датчик;
2. – стрелка указателя не отклоняется – замените указатель.
3. Стрелка указателя находится на отметке «1» шкалы независимо от количества бензина в топливном баке.
4. Отсоедините красную колодку с проводами от колодки 3 комбинации приборов. Включите зажигание:
5. – стрелка указателя отклонилась в начало шкалы – указатель исправен;
6. – стрелка указателя не отклоняется – неисправен указатель (замените).
7. пасибо, ща пойду попробую проделать данные операции)Только не ясна фраза «Отсоедените розовый провод от указателя» это типа снять всю фишку с бензонасоса и подключить к розовому проводу продок на массу?)
8. лампочка загорается от стрелки насколько понимаю
9. щас ищу схему. вообще на сколько помню от бензонасос идет 3 провода минус, плюс и сигнальный на уровень
10. ну там изначально 4 выходит, и они преобразуются в 3 потом))

Скорее всего контакты на поплавке! попробуй поставить рабочий, если пашет стрелка, значит действительно так, если нет то проверь жгут он через весь салон идет. масса не причем: бензонасос вообще бы не работал у меня такое было 2 дня потерял пока до массы додумался и нашел её))))

Ну я датчик вчера другой ставил рабочий, тоже ноль эффекта ????походу чета с приборкой (

тогда приборка или жгут. снимал её?

Приборку не снимал ещё, вот сейчас думаю снять да глянуть. Ну я делал изначально пересвет приборки, но после этого у меня он работал, стрелка там не прижата.

В смысле пересвет? до включения приборки зажми пимпу сброса пробега (настройки часов) и одновременно включи зажигание должны стрелки побежать. (типа диагностика приборки), если бак не шелохнеться то беда)))

В тесте приборке стрелка бегает, всё норм… а бенз не показывает всё равно ???? Стрелка на нуле, и лампочка горит всегда

где то обрыв! прозвони жгут от бака. схему в нете порой.что найду подскажу.контакт на приборке проверь и на бензонасосе.дело точно не в приборке если тест работает!

( Да, на приборке тест работает щас пошел глянул фишку у бензобака, ну там никаких повреждений нету, походу гдето дальше обрыв есть(((А ты не подскажешь, на приборку идет один провод? Чисто на стрелку? или лампочка тоже идет с бензонасоса с фишки?

Полная версия сайта

Источники: https://www.vazclub.com/forum/showthread.php?t=1584, https://www.drive2.ru/communities/4035225266123964833/forum/1466959, https://www.drive2.ru/c/1181558/

Датчик уровня топлива Ваз 2114 — устройство и работа

1. В первый год службы автомобиля он не вызывает никаких вопросов и нареканий, прекрасно справляется со своими задачами.
2. С течением времени устройство все же выходит из строя. Виной тому несовершенная конструкция, хрупкий корпус, воздействие влаги, конденсата, перепадов температуры.

3. При нарушении герметичности корпуса, контакты вступают во взаимодействие с конденсатом, происходит окисление и нарушение функциональности.
4. Грамотное решение проблемы — это периодическая профилактика.
5. Для нее датчик снимают, очищают, меняют контакты. В некоторых ситуациях требуется полная замена датчика уровня топлива на ВАЗ 2114.

6. При замене важно запомнить маркировку. Без нее отыскать подходящий аналог будет невозможно практически.
7. Маркировки при этом редкие, потому найти достойную альтернативу без помощи специалистов сложно. Рекомендуется обратиться, к примеру, в специализированный сервисный центр ВАЗ или магазин запчастей ВАЗ.

   Снимите старый датчик, посетите вместе с ним магазин. Так вам отыщут подходящую модель измерителя.

8. Оптимальный вариант — заводские комплектующие. Существуют и аналоги, но толку в них особо нет. ВАЗ — это не дорогой автомобильный бренд, и стоимость запчастей и так доступная.

   Другой вопрос, если вы хотите потратить немного больше, но купить достойный цифровой прибор.

9. Следует принять во внимание, что стандартный датчик от ВАЗ 2114 аналоговый, и он существенно уступает цифровому. Приобрести цифровую систему не составит труда.

   Компьютер позволит не только следить за точными показаниями топлива, но также обнаруживать проблемы, оповещать о них водителя.

Если датчик уровня топлива показывает неправильно, значит его следует заменить. Для этого вам понадобится:

1. Новый датчик.
2. Крестовая отвертка.
3. Рожковые накидные ключи либо головки.
4. Отвертки.
5. Омметр.

Стоит учесть, что датчик находится в прямом контакте с топливом, поэтому необходимо придерживаться определенных правил безопасности. Сначала отключаем аккумуляторную батарею.

Не обязательно полностью снимать аккумулятор, достаточно отсоединить от клеммы минусовый провод. Затем демонтируем датчик (как это сделать, мы рассмотрим ниже). Установку нового ДУТ производим в обратном порядке.

При сборке желательно дополнительно обработать место стыка прокладки и прижимного кольца с помощью бензостойкого герметика.

как снять датчик уровня топлива

Чтобы снять ДУТ, делаем следующее:

1. Поднимаем сиденье второго ряда.
2. Далее нужно очистить площадь технического лючка от накопившейся грязи и пыли.
3. С помощью крестовой отвертки выворачиваем шурупы, которые удерживают лючок.
4. Отсоединяем от разъема жгут проводов.
5. Затем ключом на «17» откручиваем штуцеры и отводим топливные трубки в сторону, чтобы они не мешали демонтажу корпуса бензонасоса.
6. С помощью накидной головки на «7» отворачиваем крепежные гайки, которые фиксируют прижимное кольцо.
7. Если гайки закисли, используйте WD-40 либо другое аналогичное средство.
8. Удалив все крепления и поддев кольцо, аккуратно вынимайте весь узел из бензобака, вместе с рычагом и поплавком.
9. Следующий этап — откручивание с помощью крестовой отвертки двух винтов, которые удерживают датчик, и высвобождение электрического разъема насоса.
10. Далее вынимаем из корпуса насоса направляющие (фиксаторы нужно отогнуть отверткой).
11. На крышке насоса откручиваем болты, придерживая гайки при помощи ключа на «5».
12. Демонтируя крышку, получаем доступ к датчику.

Из чего состоит и как работает

Датчик уровня горючего служит для того, чтобы вычислить количество находящегося в баке топлива и дать соответствующую информацию водителю через панель приборов. Составляющие элементы датчика:

• Резистор;
• Поплавок и рычажок;
• Скользящий контакт отключения-включения (включает и отключает контрольную лампу на приборной панели).

Его работа осуществляется за счет движения поплавка при изменении количества топлива. У переменного резистора меняется сопротивление, из-за чего сопротивление меняется также и в цепи. За счет этого сопротивления выводятся на панель. Как показывает практика, на ВАЗ 2114 устанавливают датчик БМ 150.

Как выполнить замену

Если у вас неправильно показывает датчик уровня топлива ваз 2114, значит его рекомендуется заменить на новый. Для этого подготовьте необходимые инструменты:

1. Новый датчик;
2. Омметр;
3. Отвертки;
4. Рожковые накидные ключи или головки.

Приступаем к работе

Учтите, датчик находится в непосредственном контакте с топливом, потому следует придерживаться определенных правил личной безопасности. В первую очередь, отключите аккумулятор. Полностью снимать батарею не обязательно, достаточно отключить минусовой провод от клеммы. Также убедитесь, что бак наполнен примерно на 45% или меньше. Это обеспечит дополнительное удобство при работе.

Последовательность ваших действий следующая:

1. Датчик располагается в модуль вместе с топливным насосом. Потому извлечь исключительно измеритель, не затрагивая модуль, у вас не получится.
2. Для получения доступа к модулю снимите нижнюю подушку на задних кресла и отогните обивку багажного отсека.
3. Ключом на 7 выкрутите слева и справа саморезы, удерживающие крышку топливного бака. Они еще держат обивку на боковинах.
4. Вы увидите затем восемь саморезов, с помощью которых прижимаются кромки крышки. Их также извлеките.
5. Снять крышку бака целиком не сложно, остается лишь немного сдвинуть ее вперед.
6. Отключите от насоса электроразъемы, воспользовавшись рожковым ключом на 17, открутите от штуцера гайку шланга, который подает топливо.
7. Не спешите, действуйте максимально аккуратно. Обязательно сделайте предварительно один оборот. Это позволит стравить скопившееся давление в системе.
8. По диаметру крышки найдете восемь гаек. Откручивайте их. Для этого пригодится рожковый или накидной ключ, хотя некоторым удобнее пользоваться трещоткой.
9. Снимая насос, поднимите его немного вверх, поверните по часовой стрелке и наклоните. Это позволит не повредить поплавок измерителя.

Вот, вы извлекли модель, потому можно двигаться дальше:

1. Плоской отверткой сдвиньте стопорное кольцо на топливном модуле.
2. Так вы сможете снять крышку с него.
3. Снимите конец подключенного проводка с клеммы регулятора давления.
4. Отожмите фиксаторы от крышки, отсоедините колодки с проводами от насоса;
5. Освободите фиксаторы датчика и сдвиньте датчик по пазам корпуса.
6. Снимите измеритель.

Собственно, на этом можно считать работу практически выполненной. Остается лишь поставить новый датчик на свое законное место и выполнить сборку в обратной последовательности.

Но спешить не стоит. Вы вообще уверены, что проблема кроется непосредственно в датчике? Его обязательно следует проверить. Сделать это не сложно.

1. Для проверки измерителя уровня топлива, необходимо к его клеммам подключить омметр. Замерять нужно сопротивление при крайних положениях рычага и поплавка, а также в среднем положении.
2. В нижнем положении, которое означает полностью пустой бак, сопротивление в нормально функционирующей системе составляет от 285 до 385 Ом.
3. Среднее положение, свидетельствующее о заполнении бака на 50 процентов, соответствует показателям датчика 100-135 Ом.
4. Крайнее верхнее положение, как вы уже догадались, это полностью заполненный топливом бак. Нормальные показатели прибора при этом должны быть от 7 до 25 Ом.
5. Если хотя бы в одном положении полученные данные не совпадают с нормой, тогда датчик следует отремонтировать, а еще лучше — заменить на новый. Ремонт — процесс сложный и доступен только профессионалам. Затраченные на это деньги не позволят вам сэкономить. Может даже заставят потратить больше, чем на покупку нового датчика. Не придумывайте сами себе лишнюю головную боль. Купите датчик уровня топлива и поставьте его на место старого. Самый простой и эффективный метод.
6. Установив новый датчик измерения уровня топлива в топливный модуль, выполните сборку в обратной последовательности. Но и тут у некоторых возникают проблемы, поскольку разобрать часто намного проще, чем собрать. Здесь все зависит от вас самих. Можете записывать последовательность ваших действий, сделать даже видео, если сомневаетесь в собственных силах. Плюс в сети есть множество готовых видео роликов, способных наглядно обучить вас разбирать и собирать топливный модуль. Не все так страшно, как вы думаете.
7. Когда сборка завершится, проверьте, что установочная стрелка на крышке модуля смотрит в сторону багажного отсека. Если нет, придется заново разобрать устройство и сделать все правильно. Оставлять так настоятельно не рекомендуется, поскольку функциональность девайса будет нарушена.

Датчик уровня топлива ваз 2114

Несмотря на то, что ВАЗ 2114 с полным правом можно отнести к автомобилям последнего поколения, достаточно близко приблизившимся к стандартам европейского автомобилестроения, технических недоработок у этой модели хватает.

Так, например, достаточно много проблем возникает с правильной индикаций водителю (соответственно и подачей информации в компьютер) о реальном количестве топлива, находящегося в баке.

Справедливости ради следует отметить, что отказ и погрешность показаний датчика топлива ВАЗ 2114 нередко связан не только с его традиционной болезнью – частичной выработкой контактной панели, но и является следствием окисления переходных контактов и заклинивания подвижных частей загрязнениями, внесенными в бак вместе с бензином низкого качества.

Как бы то ни было, но у владельцев, даже такой современной модели, довольно часто появляются претензии к каналу измерения количества топлива и возникает необходимость в демонтаже датчика топлива.

Вполне понятно, что для быстрого и грамотного выполнения такой технологической операции нужно владеть информацией, где находится датчик уровня топлива ваз 2114, как его проверить и как поменять, в случае возникновения такой необходимости.

• Приступая к такой работе, следует не забывать, что при ее выполнении придется напрямую контактировать с бензином, а значит в целях безопасности, в первую очередь, следует отключить аккумуляторную батарею (достаточно отсоединить силовой провод от минусовой клеммы АБ) Кроме того, желательно, чтобы топливный бак был заполнен менее чем наполовину.
• Датчик уровня топлива ВАЗ 2114 находится в едином топливном модуле, совместно с топливным насосом, и избежать демонтажа всего модуля целиком не удастся.
• Для обеспечения доступа к данному агрегату, необходимо снять заднее сиденье и отогнуть вперед обивку багажного отделения.

  Установка автосигнализации с автозапуском на карбюратор

1. Накидным ключом с головкой на «7», справа и слева, выворачиваем по два самореза, удерживающие крышку отсека топливного бака (они также служат для крепления обивки боковин), а также восемь саморезов, прижимающих переднюю и заднюю кромки крышки.
2. Для того, чтобы полностью снять крышку бака ее следует слегка сдвинуть вперед.
3. От бензонасоса отсоединяется электроразъем и при помощи рожковых ключей на «17» от штуцера отворачивается гайка шланга подачи топлива (выполняем данную операцию не торопясь — предварительно делается один оборот и стравливается давление из системы).
4. Расположенные по диаметру крышки насоса восемь гаек отворачиваются накидным (рожковым) гаечным ключом.
5. При вытаскивании насос следует провернуть по часовой стрелке и слегка наклонить (чтобы случайно не повредить поплавковую часть топливного датчика).
6. Снятие самого датчика уровня топлива ВАЗ 2114 с топливного модуля производится в следующей последовательности:
7. -С помощью плоской отвертки с узким лезвием сдвигается стопорное кольцо, после чего появляется возможность снять крышку топливного модуля;
8. -С вывода регулятора давления топлива снимается наконечник подведенного провода;
9. -Выполнив отжатие соответствующих фиксаторов, от крышки модуля и от насоса отсоединяются колодки с проводами;
10. -Освободив два фиксатора датчика и сдвинув сам датчик по пазам корпуса, снимаем его с модуля.
11. Установка датчика и топливного модуля выполняется в обратном порядке (по окончании сборки убедитесь, что установочная стрелка на крышке топливного модуля указывает в сторону багажника).

В заключение небольшой совет: при появлении неисправностей индикации количества топлива, прежде чем приступать к достаточно муторной и грязной процедуре снятия датчика, имеет смысл проверить надежность присоединения двух черных проводов, расположенных поблизости от рукоятки стояночного тормоза. Зачастую все выявленные неполадки устраняются после зачистки контактов указанных проводов и подтягивания гаек, которыми они подсоединены.

Теги Датчик, датчики контроля топлива

Похожие материалы

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Панель приборов не показывает уровень топлива, 2114

вот что нарыл: Стрелка указателя не отклоняется от начала шкалы независимо от количества бензина в топливном баке.

Сложите заднее сиденье и снимите крышку лючка датчика указателя. Отсоедините розовый провод от датчика указателя и соедините его с «массой». Включите зажигание:

  Светодиодная подсветка заднего номера на ВАЗ 2110

– стрелка указателя отклонилась – неисправен датчик (замените);

– стрелка указателя не отклоняется – продолжите поиск неисправности.

Выньте комбинацию приборов из панели, не отсоединяя от нее колодки. Включите зажигание. Соедините проводом правый контакт 4 указателя уровня топлива (который соединяется с контактом 10 красной колодки):

• – стрелка указателя отклонилась – обрыв в проводе, соединяющем указатель и датчик;
• – стрелка указателя не отклоняется – замените указатель.
• Стрелка указателя находится на о шкалы независимо от количества бензина в топливном баке.
• Отсоедините красную колодку с проводами от колодки 3 комбинации приборов. Включите зажигание:
• – стрелка указателя отклонилась в начало шкалы – указатель исправен;
• – стрелка указателя не отклоняется – неисправен указатель (замените).
• пасибо, ща пойду попробую проделать данные операции) Только не ясна фраза «Отсоедените розовый провод от указателя» это типа снять всю фишку с бензонасоса и подключить к розовому проводу продок на массу?)
• лампочка загорается от стрелки насколько понимаю
• щас ищу схему. вообще на сколько помню от бензонасос идет 3 провода минус, плюс и сигнальный на уровень
• ну там изначально 4 выходит, и они преобразуются в 3 потом))

Скорее всего контакты на поплавке! попробуй поставить рабочий, если пашет стрелка, значит действительно так, если нет то проверь жгут он через весь салон идет. масса не причем: бензонасос вообще бы не работал у меня такое было 2 дня потерял пока до массы додумался и нашел её))))

Ну я датчик вчера другой ставил рабочий, тоже ноль эффекта
