Наиболее частой причиной ложных данных об остатке топлива в баке, является выход из строя датчик уровня топлива, который установлен на ВАЗ 2106 в глубине бензобака. Для его демонтажа ничего сложного делать не нужно и будет достаточно лишь некоторых ключей:
- Трещоточная рукоятка или вороток маленький
- Глубокая головка на 7
Особенности демонтажа ДУТ на ВАЗ 2106
Итак, первым делом снимаем пластиковых кожух, под которым находится бензобак. После чего отсоединяем два провода питания от датчика, они снимаются довольно легко руками:
А также нужно отсоединить шланг подачи бензина, предварительно ослабив хомут:

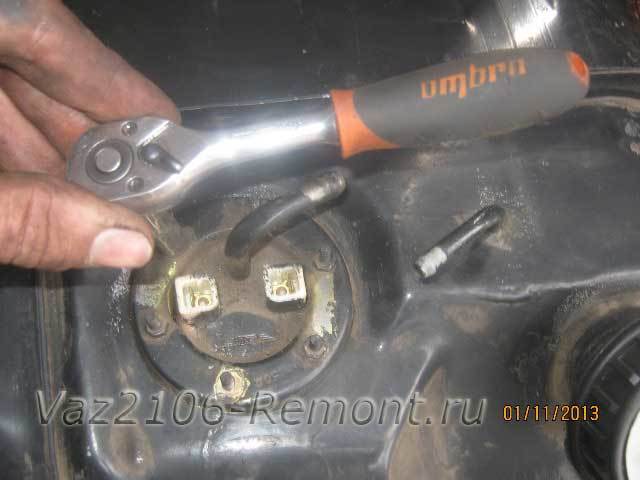

Теперь откручиваем все 6 гаек крепления датчика топлива к баку, как показано на фотографии ниже более наглядно:
Далее аккуратно вынимаем ДУТ ВАЗ 2106 наружу. Сначала понимаем его до определенного уровня:
Затем слегка наклоняем его в сторону, так как там будет изгиб:
И еще немного маневров и можно окончательно вынимать датчик:
При необходимости, производим замену данного устройства на новое. Цена его составляет порядка 300 рублей. Установка производится в обратной последовательности и не составляет особого труда.
