Датчик уровня топлива ВАЗ 2107 не работает: замена для инжектора и карбюратора

Для того чтобы произвести замену датчика необходимо для начала определить а точно ли он является причиной неправильных показаний, ведь возможно сам прибор на на приборной панели дал сбой, или отошел / окислился провод «массы».

Инструкция к проверки прибора и целостности провода написана здесь : Неправильные показания прибора топлива (сужение круга проблем)Если прибор и проводка исправны, снимаем клейму аккумулятора и переходим к самому бензобаку.

Проводка и сам прибор целы и работают исправно, остается только попробовать подогнуть поплавок, но перед этим вытащить датчик и попробовать рукой подвигать сам поплавок.

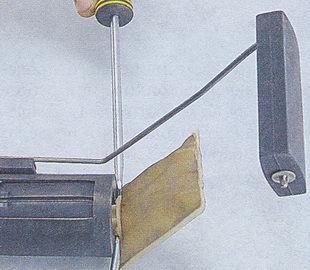

Если будет показывать правильно то подогнуть в сторону крепления саму тягу идущую до поплавка, или для начала попробовать повернуть всю конструкцию по часовой стрелке на 15 градусов(на один шаг крепления). Как думаете сделать лучше.Какой порядок действий выбрать? С чего начать прощу помощи или советов.

Датчик менял на новый ничего не изменилось, в баке больше половины а показывает 1/4, подозрения что поплавок задевает об стенку и не ходит.

Сам поплавок если его вытащить ходит свободно, на датчике никаких пригараний нет стрелка ходит в ровно заданном диапазоне.

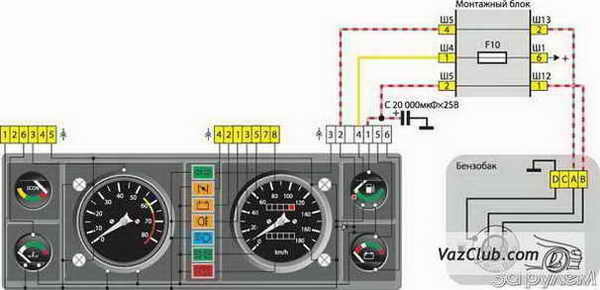

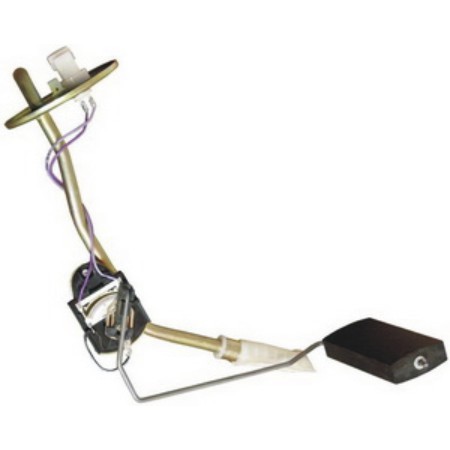

Указатель уровня топлива (типа УБ-193) работает совместно с датчиком БМ-892 (891), установленным в топливном баке. Датчик выполнен в виде реостата из нихромовой проволоки.

Указатель уровня топлива УБ-193

Подвижный контакт реостата перемещается рычагом поплавка. На конце рычага имеется дополнительный контакт, замыкающий цепь лампы сигнализатора, когда в баке остается 4-6,5 литров топлива.

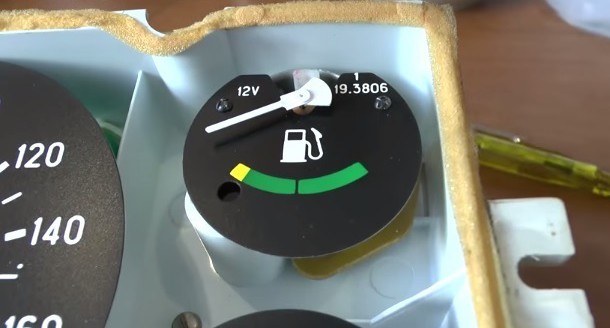

На заметку: указатель уровня топлива типа 19.3806 для автомобиля ВАЗ 2107 слегка отличается от корпусных указателей для ВАЗ 2101-2106, 2121. Главные отличия: не имеет своего корпуса, зонная шкала окрашена в желто-зеленый цвет, входит в комбинацию приборов 151.3801 и ее модификации.

Не работает указатель уровня топлива, что делать?

Стрелка прибора постоянно показывает полный бак

При включенном зажигании отсоединяем розовый провод от датчика. Если стрелка вернется к началу шкалы – датчик неисправен. В противном случае либо не работает прибор, либо провод замкнут на «массу».

Для проверки снимаем комбинацию приборов, отсоединяем от указателя серый провод с красной полосой и включаем зажигание.

Если стрелка вернулась в начало шкалы – указатель уровня топлива исправен, а поврежден провод.

  Газель бизнес глохнет на холостых оборотах

Стрелка прибора постоянно показывает пустой бак

При включенном зажигании отсоединяем провод от вывода «Т» датчика и соединяем его с «массой». Если стрелка отклонится – датчик неисправен.

Если стрелка не отклонилась, снимаем комбинацию приборов и отсоединяем от вывода указателя уровня топлива серый провод с красной полосой и соединяем его с «массой».

Если стрелка отклонилась – прибор исправен, а поврежден провод между датчиком и указателем уровня топлива.

Проверка датчика уровня топлива

Данные для проверки датчика указателя уровня топлива:

Количество топлива в баке
Сопротивление датчика, Ом

Пустой бак	315-345
Половина бака	100-135
Полный бак	7 и меньше

Замена датчика топлива

Снимаем пластмассовую накладку бензобака.

1) Отсоединяем два провода от выводов датчика, предварительно пометив их расположение.

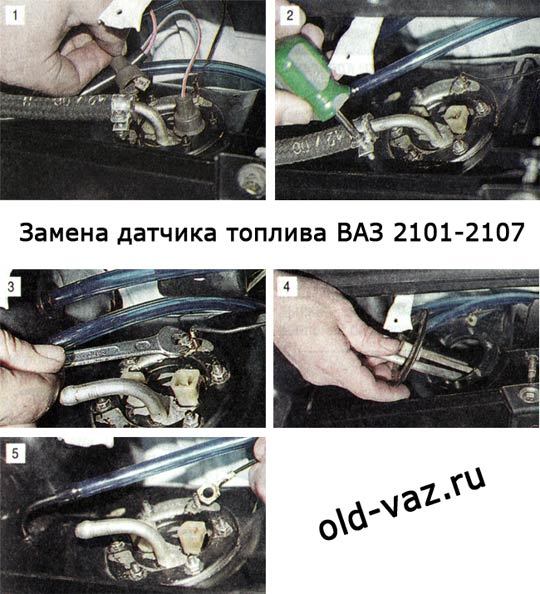

• Замена датчика топлива ВАЗ 2101-2107
• 2) Крестообразной отверткой ослабляем винт крепления хомута топливного шланга и снимаем шланг со штуцера топливозаборника.

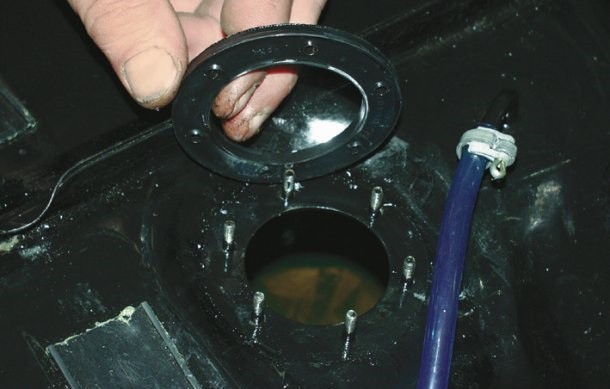

• 3) Ключом на «7» отворачиваем шесть гаек и 4) аккуратно вынимаем датчик из бензобака.
• Устанавливаем новый датчик в обратной последовательности.
• 5) Под одну из гаек датчика устанавливаем «массовый» провод.

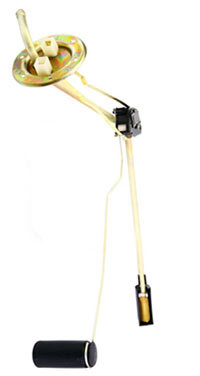

Технические характеристики датчиков

Датчик уровня топлива 2101-2107 кроме 2102, 2104, модель – БМ892

• Номинальное напряжение 12 В.
• Радиус рычага 290 мм.
• Полное сопротивление реостата 345 Ом.
• Масса 0,2 кг.

Датчик уровня топлива 2102, 2104, модель – БМ891

• Номинальное напряжение 12 В.
• Радиус рычага 183 мм.
• Полное сопротивление реостата 345 Ом.
• Масса 0,154 кг.

Сколько стоит новый датчик уровня топлива, указатель?

Цена за новый датчик топлива для «классики» находится в пределах 300-400 рублей. Указатель уровня топлива чуть дороже – 400-500 рублей. Все цены указаны для розничных магазинов (регион – Москва и Московская область).

Обратившийся к нам читатель – автолюбитель со стажем. В былые годы Леонид Иванович на «Жигулях» объездил всю страну.

Ремонтировал и обслуживал машину сам – тогда это считалось вполне естественным, поскольку попасть простому смертному на СТО было непросто – очередь.

Когда пришло время покупать новую машину, выбрал «классику», вишневую ВАЗ-21074, благо конструкция машины знакома до последнего винтика.

  Автолампы ge megalight ultra 90

К первому ТО (пробег 2600 км) появились проблемы: бензобак раздувается и шумно ухает, когда открываешь пробку, стрелка указателя топлива при движении пляшет по всей шкале. И пусть на ходовые качества это не влияло, хотелось, чтобы на новой машине все было как надо.

В сервисе жалобу клиента восприняли без энтузиазма. Стрелка гуляет – значит, прибор работает. А что амплитуда великовата – не беда, не спидометр же. Да и куда пенсионеру спешить? Захочет узнать, сколько бензина осталось – остановится на минутку на обочине, подождет, пока волна в баке утихнет, и спокойно считает показание прибора.

Однако в работу машину взяли, пообещав «попытаться исправить» ситуацию. Слесари грешили на датчик, который на впрысковой «классике» объединен с бензонасосом. Дорогой узел и приговорили к замене – благо, по гарантии. Однако посмотреть, что и как будут делать с машиной – не дали.

То ли фирменные секреты берегут от посторонних глаз, то ли по той же причине, по которой покупателю колбасы лучше не знать, как ее делают. Но так или иначе, за ТО и ремонт счет выставили на 4590 рублей.

И все бы ничего, но бак по-прежнему раздувался на жаре, а узнать, сколько в нем топлива, владелец мог только на неподвижной машине или с помощью мерной палочки, которую впору возить в багажнике.

Помня про близкую зиму, Леонид Иванович на всякий случай проверил плотность электролита (эта операция входила в оплаченный перечень работ СТО). Такого он не ожидал – 1,19 г/смз! Жалких ампер-часов пока хватало для пуска исправного мотора, но впереди холодa. Мало того, что с такой плотностью в мороз двигатель не пустишь, так замерзший электролит запросто разорвет батарею.

Тогда автолюбитель понял, что от сервиса ждать помощи не приходится, и обратился в редакцию. Нам случай со стрелкой показался интересным, поэтому в гараж к владельцу снарядили технический десант.

  Однофазные счетчики электроэнергии отзывы

С излишним давлением в баке разобрались быстро – был передавлен неудачно проложенный шланг вентиляции. Заметим, с подобной проблемой мы столкнулись и на нашей «пятерке».

Его укоротили, переставили на другой выход тройника, и дыхание восстановилось. Только сгиб был в таком месте, что не увидеть его, меняя бензонасос ваз 2107, просто невозможно.

Может, вопреки акту выполненных при ТО работ его и не трогали?

Стрелка указателя уровня топлива ваз 2104 при разгоне, торможении и езде по неровной дороге действительно скакала по всей шкале. Исключение – полный или пустой бак: тогда амплитуда колебаний ее незначительна, и показания вполне правдоподобны.

Поиск причин своеобразного поведения указателя начали от печки, то есть от бензобака. Извлекли бензонасос, пошевелили поплавок – стрелка указателя отзывается мгновенно, пропорционально, но резко. Датчик исправен, но и указатель работает – только плавности ему действительно не хватает.

Как мы выяснили, подобный алгоритм заложен конструктивно и присущ современной впрысковой «классике».

Механизм логометрического указателя уровня топлива стал более легким, изящным, но менее инерционным, чем был когда-то на карбюраторных машинах, и теперь остро отслеживает малейшие колебания поплавка в баке.

Бак же у машины высокий, и если топлива в нем примерно половина, крутая волна гоняет поплавок сверху донизу.

Но сделать работу прибора удобной для пользования, то есть успокоить стрелку, -дело нашей чести. Можно, конечно, разыскать старинный указатель и встроить его приборный щиток «семерки» взамен «родного», но, во-первых, такие давно не выпускают, а во-вторых, что делать тем, кому не удастся раздобыть раритет?

Решение нашли простое и изящное – задемпфировать указатель уровня электрической емкостью. Под приборным щитком между «массой» и клеммой Д указателя установили электролитический конденсатор на 20 000 мкФ х 25 В. С ним колебания стрелки практически исчезли. Конденсатор, кстати, можно смонтировать и на бензобаке ваз 2105.

Результатом нашей переделки владелец остался вполне доволен – колебания стрелки теперь практически незаметны, даже при полупустом баке.

Замена датчика уровня топлива на ВАЗ 2107

Топливный датчик – важнейший компонент системы контроля уровня рабочих жидкостей. Неисправный датчик передает искаженную информацию на указатель уровня топлива. В результате топливный указатель либо не работает вовсе, либо предоставляет автолюбителю искаженные данные о расходе топлива. Далее расскажем как диагностировать неисправный датчик уровня топлива Ваз 2107 инжектор и приведем алгоритм последующей замены дефектной детали.

Признаки и причины поломки датчика уровня топлива Ваз 2107

Типовые признаки поломки контрольного элемента:

• Указатель уровня топлива постоянно показывает “0”;
• Стрелка прибора постоянно “скачет” во время движения;
• При включении зажигания указатель остается в положении “0”, но во время движения отображает корректный уровень бензина в баке;
• Не горит индикатор низкого уровня топлива при малом количестве бензина в баке.

Причины поломки:

1. Износ дорожек платы. Износ происходит из-за работы бегунка датчика уровня топлива (далее – “ДУТ”). При незначительном износе можно загнуть бегунок, зафиксировав его так, чтобы он занял позицию выше изношенного участка платы.
2. Если ДУТ искажает фактический уровень бензина в баке, то сбилась корректная регулировка датчика: требуется изменить положение штифтов ДУТа. Нужно передвигать штифт так, чтобы стрелка указателя топлива перемещалась от положения “0” к положению “1”. Если при фиксации в одном из крайних положений стрелка не “замирает”, а меняет положение, то необходимо подогнуть штифт так, чтобы стрелка в позициях “0” и “1” оставалась неподвижной;
3. Если стрелка прибора отображения уровня топлива показывает “0” даже при работающем ДВС, то, скорее всего, окислились контакты ДУТа. Требуется демонтаж приборной панели и зачистка крепежа контактных проводов.

Диагностика неисправности

При выполнении ремонтных работ важно удостовериться в поломке ДУТа: некорректное отображение показаний также может быть следствием поломки указателя уровня топлива (УУТ). Для проверки функционирования деталей автомобилисту потребуется мультиметр. Все тесты лучше проводить с полным баком. При полном баке показания прибора на датчике колеблются в районе 7 Ом. Алгоритм проверки ДУТа:

1. “Скидываем” провода датчика;
2. Задаем сопротивление 330 Ом, подключаем резистор на 10 Ом;
3. Заводим мотором;
4. “Ползунком” мультиметра меняем значение сопротивления в диапазоне “0-10 Ом”.

Если во время манипуляций с регулятором мультиметра стрелка ходит от значения “пустой” к значению “полный”, то не работает датчик уровня топлива Ваз 2107. Требуется покупка нового устройства, цена в интернет-магазинах не более 500 рублей.

Замена датчика уровня топлива Ваз 2107

Для проведения ремонтных работ автолюбителю потребуются:

• Набор ключей малого диаметра;
• 2 небольших отвертки: под прямой и крестовый шлиц соответственно;
• Чистая ветошь;
• Кусочек наждачной бумаги.

Работы рекомендуется производить спустя четверть часа часа после остановки силового агрегата, чтобы не успело “обнулиться” давление в системе подачи топлива.

https://www.youtube.com/watch?v=OQc2Gf8V_sw

Алгоритм действий по замене ДУТ 2107:

1. “Скидываем” клеммы с АКБ, чтобы обесточить автомобиль;
2. Вынимаем из блока предохранитель топливного насоса с маркировкой “Ф3”;
3. Демонтируем заднее сидение и откручиваем лючок, открывающий доступ к топливному насосу;
4. Отсоединяем от бензонасоса все шланги и провода;
5. Скидываем крепежных хомут, отводим бак в левую сторону;
6. Скручиваем гайки по периметру фланца топливного модуля; гаек там 8 штук;
7. Наклоняя топливный модуль, добираемся до поплавка, отсоединяем его;
8. Вынимаем сетчатый фильтр бензонасоса, чистим;
9. Переходим к колодке проводов бензонасоса;
10. Демонтируем проводки ДУТа с колодки;
11. Удаляем винт крепления провода “массы” бензонасоса;
12. Удаляем два винта крепления указателя уровня топлива;
13. Перерезаем хомут крепления проводки;
14. Демонтируем ДУТ;
15. Сборку производим в обратном порядке.

Описанные выше действия требуют навыков тонкой работы с элементами топливной системы. Если Вы не уверены в собственных силах, воспользуйтесь помощью опытных сервисменов. Остались вопросы по алгоритму замены ДУТа ВАЗ 2107 – смотрите полезное тематическое видео

Вам также может понравиться

Ваз 2107: замена датчика топлива своими силами

Датчик (измеритель) уровня топлива ваз2107 (он же ДУТ)

Признаком неисправности ДУТ, являются недостоверные показания уровня бензина на индикаторе, расположенном на передней панели автомобиля. Замена датчика топлива в ваз 2107может устранить эту проблему.

Процедура простая и не требует от вас навыков автослесаря и специфического инструмента. Каждый автолюбитель способен выполнить замену своими руками.
Важно лишь знать, где он располагается и как его достать.

Принцип работы

Измеритель уровня топлива это часть топливного модуля и располагается в топливном баке, вместе с топливным насосом.
 Итак:

• Указатель уровня бензина (типа УБ-193 – фото внизу) взаимодействует с датчиком уровня топлива БМ-892 (891), расположенным в топливном баке
•  Сам датчик представляет собой реостат из проволоки (проволока изготовлена из сплава нихром)

УБ-193 -Указатель уровня топлива ваз2107, располагается на приборной панели автомобиля

• Скользящий контакт реостата передвигается рычагом поплавка.
• Когда понижается уровень топлива, поплавок в датчике опускается.
•  При этом увеличивается сопротивление реостата за счет подвижного контакта на поплавке.
•  Напряжение на указателе при этом падает, и его стрелка перемещается в направлении «0»(Пусто).
•  На конце рычажка расположен дополнительный контакт, который замыкает цепь лампочки сигнализатора, если в баке машины остается 4-6 литров топлива.
•  На определенных моделях в таком положении замыкается специальный сигнальный контакт, на приборной панели загорается сигнальная лампочка об использовании резервного запаса топлива.

К сведению: указатель уровня бензина типа 19.3806 для ваз 2107 немного отличается от указателей ваз 2101-2106, и 2121. Основные отличия: он не имеет собственного корпуса, шкала его  желто-зеленого цвета, он  входит в комплект приборов 151.3801 и ее усовершенствования.
Не ошибитесь, выбирая новый для замены.

Инструкция по диагностике неисправностей

Замена датчика топлива начинается с диагностики неисправности. Диагностика поможет правильно определить, что именно вышло из строя и тем самым избежать ненужной траты усилий, времени и бесценных нервов.
Когда стрелка указателя на панели приборов постоянно показывает, что бак полон, выполняем следующие действия:

• Отсоединяем розовый проводок от датчика,  при включенном зажигании
•  Если при этом стрелка возвращается к началу шкалы – это значит, что датчик неисправен
•  Если нет, то либо неисправен сам прибор, либо проводок его замкнут на «массу» (на корпус)
•  Чтобы это проверить, снимаем целиком комбинацию приборов
• Затем, отсоединяем серый проводок с красной полоской от указателя
•  Включаем зажигание
•  Если теперь стрелка указателя возвращается в начало шкалы – то указатель уровня бензина исправен, а поврежден проводок.

Когда стрелка указателя на панели приборов постоянно показывает, что бак пуст, действуем так:

• Отсоединяем проводок от вывода «Т» нашего датчика при включенном зажигании и соединяем этот проводок с «массой»
•  Если при этом стрелка отклоняется – это означает, что датчик неисправен
• Если же стрелка не отклонилась, тогда снимаем целиком комбинацию приборов Отсоединяем серый проводок с красной полоской от клеммы указателя уровня бензина
• И подсоединяем его к «массе»
•  Если теперь стрелка отклонилась – это значит, что прибор исправен, а причиной стал поврежденный провод от датчика в баке  к указателю уровня бензина на панели приборов

Инструменты:

• Набор отверток
• Ключик на 7 либо головка
• Кусачки либо бокорезы
• Шило

Как производится замена датчика уровня топлива ваз 2107

После диагностики, когда нам уже ясно, что причина именно в измерителе уровня бензина, расположенном в баке, приступаем к замене.
Итак:

• Сначала следует сбросить давление в топливной системе автомобиля ваз 2107.

Внимание: Соблюдайте осторожность, при выполнении работ, которые связаны с системой питания автомобиля, либо разгерметизацией топливной системы инжекторного двигателя ваз 2107.

Когда работает инжекторный двигатель автомобиля ваз 2107, запрещается разгерметизировать топливную систему, потому что давление в ней в этот момент составляет 280-320 кПа (2,8-3,2 бар).

А после остановки такого двигателя давление в системе падает до нуля не ранее чем через 2,5-3 часа.

• Поэтому если важно произвести работу, связанную с разгерметизацией топливной системы (замена форсунок, топливного фильтра, и т.п.), и она производится на остановленном только что инжекторном двигателе, нам необходимо сбросить давление топлива в системе питания, чтобы не ждать 2-3 часа
• Замена датчика топлива на ваз 2107  начинается с отсоединения  провода «минус» от клеммы аккумуляторной батареи
• Затем вынимаем предохранитель F3 (это предохранитель цепи бензонасоса) из блока предохранителей
• Потом реле из системы управления инжекторного двигателя автомобиля ваз 2107.
• Подключаем провод к выводу аккумулятора и запускаем инжекторный двигатель, даем ему поработать, пока не выработает топливо в системе питания.
• Выключаем зажигание автомобиля.
• Возвращаем предохранитель на место.
• Снимаем колодку с проводами и отсоединяем шланги от трубок электрического бензонасоса
•  Отсоединяем хомут крепления, и отводим верхнюю часть бака влево

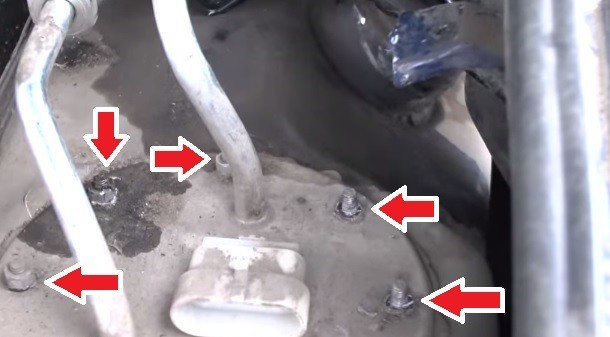

• Воспользовавшись ключом на 7, откручиваем восемь гаек крепления по периметру фланца топливного модуля, которыми он крепится к топливному баку

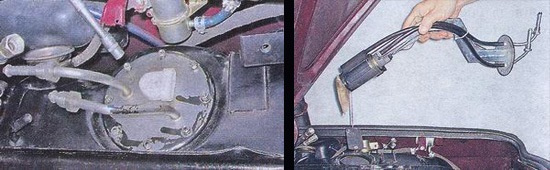

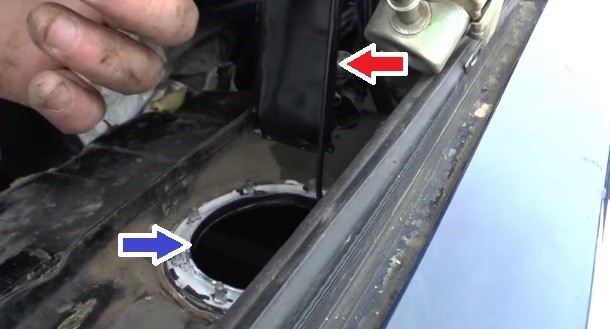

• Приподнимаем топливный модуль и, наклоняя его, выводим поплавок датчика, указывающего уровень топлива, из отверстия

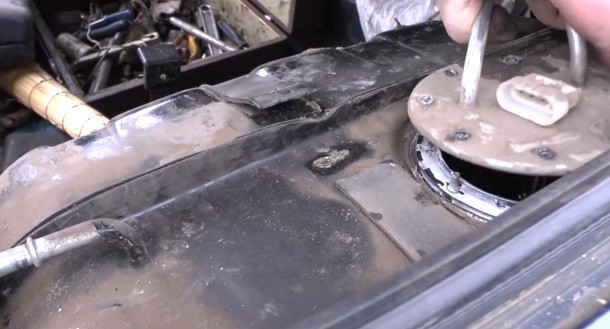

Выкручиваем гайки, крепящие топливный модуль по периметру. Приподнимаем модуль, и выводим поплавок датчика из отверстия

• Соединение между топливным баком и модулем уплотнено прокладкой
• Внимательно осматриваем ее, при наличии трещин, разрывов, необходимо заменить эту прокладку
• Чтобы снять приемный сетчатый фильтр, аккуратно подденьте его отвертками
• Снимите фильтр с наконечника электрического бензонасоса

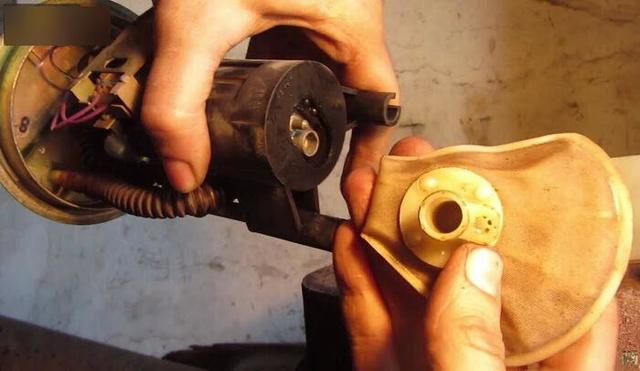

Снимаем фильтр с бензонасоса при помощи двух плоских отверток

• Затем промываем фильтр в растворителе (лучше всего ацетон, либо ему подобный), очищаем при помощи жесткой кисточки и обязательно продуваем сжатым воздухом
• Замена датчика топлива на вазе 2107 начинается с освобождения отверткой фиксатора колодки проводов электрического бензонасоса и датчика

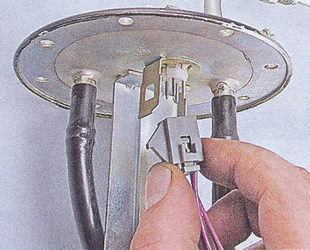

• Снимаем колодку

Снимаем колодку

• Нажимаем шлицевой отверткой фиксатор проводов, и снимаем его
• Важно пометить положение проводов на колодке, чтобы потом не перепутать их, когда будем производить сборку

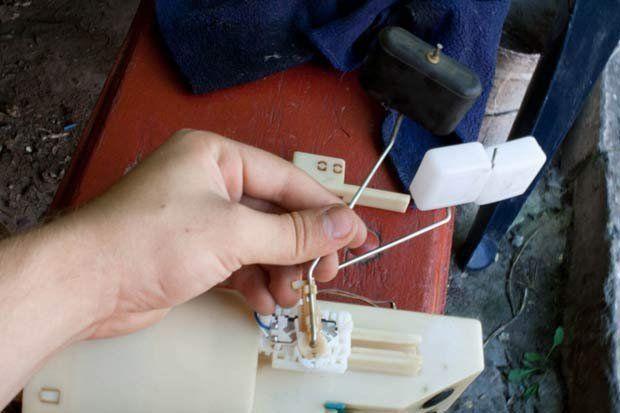

•  С помощью шила, отжимаем наконечники проводков датчика уровня топлива
• Отсоединяем проводки от колодки
• Шлицевой отверткой выкручиваем винт, крепящий «массовый» провод электрического бензонасоса
• Винт нижнего крепления указателя уровня бензина
• Затем винт верхнего крепления указателя уровня бензина
• Перекусываем бокорезами либо кусачками, хомут крепления проводов
• Вынимаем датчик указателя уровня бензина

Проверка ДУТ

Теперь, когда измеритель уровня бензина снят, можно проверить его непосредственно.
Данные для проверки датчика указателя уровня топлива:

• Пустой бак – сопротивление 315-345 Ом
• Половина бака — сопротивление 100-135 Ом
• Полный бак – 7 Ом и меньше

Если неисправен старый, вставляем новый и собираем все в обратной последовательности.
Ваз 2107 замена датчика уровня топлива завершена.

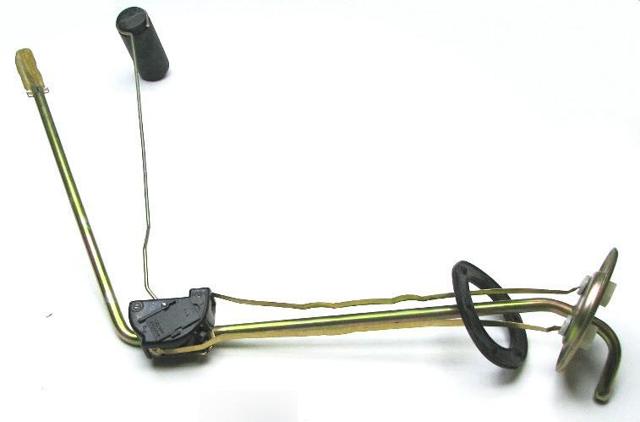

ДУТ автомобилей ваз 2101-2107 кроме моделей 2102, 2104, идет модели — БМ892:

• Его номинальное напряжение 12 Вольт
• Полное (максимальное) сопротивление реостата составляет 345 Ом
• Радиус движения рычага 290 миллиметров
• Вес 0,2килограмма

ДУТ моделей ваз 2102, 2104, идет модели — БМ891:

• С номинальным напряжением 12 Вольт
• Полное (максимальное) сопротивление реостата будет 345 Ом
• Радиус движения рычага 183миллиметра
• Вес 0,154 килограмма

Стоимость покупки

Цена за датчик топлива для ВАЗовской  «классики» колеблется в пределах 300-400 руб. А за указатель уровня , расположенный на панели приборов чуть больше — 400-500 руб. Все цены обозначены для розничных продаж(в регионе — Москва и ее область)
Меняем неисправный измеритель на новый. Собираем систему в обратной последовательности. Замена датчика уровня топлива на ваз 2107 завершена.

Вы  убедились, что тут нет ничего трудного. В дополнение рекомендуем вам просмотр видео по замене измерителя уровня бензина.

Замена поплавка в бензобаке ваз 2107, снятие и установка с фото

Датчик уровня топлива — он осуществляет лишь одну важную функцию в автомобиле, а именно этот самый датчик определяет сколько бензина осталось в баке и после чего подаёт сигнал на указатель уровня топлива который расположен на приборной панели и тем самым вы узнаёте сколько бензина осталось в бензобаке.

Примечание! Для замены датчика топлива, вам нужно будет запастись: Основным набором гаечных ключей в котором будет находится ключ «на 7» и ключ «на 10», а так же нужно будет взять с собой отвёртку!

Где находится датчик уровня топлива

Он располагается одной частью внутри самого бензобака, а другой вынесен наружу и прикреплён к бензобаку гайками. После отворачивания гаек его крепления, а так же после отсоединения всех проводов, хомутов и шлангов, датчик можно извлечь из отверстия в котором он находится, но об этом чуть ниже.

Более подробнее об местонахождение датчика, смотрите на фото ниже. Как вы уже поняли из фото на нём происходит снятие этого датчика (Датчик указан красной стрелкой) и на фото изображено то самое отверстие, в которое вставляется часть топливного датчика.

Когда нужно менять датчик уровня топлива

• При износе поплавка или же при поломки самого датчика, с указателем уровня топлива который расположен на панели могут происходить следующие ситуации:
• Во-первых указатель при заполненном баке не будет двигаться, а его стрелка будет лишь лежать на отметки «min».
• Во-вторых при езде или же просто при заведённом двигателе, из-за износа датчика на указатель могут подаваться неправильные указания, допустим бак заполнен до верху бензином, а стрелка указателя двигается или стоит на средней отметки или почти на отметки «min».

Примечание! Не во всех случаях всё дело именно а датчике уровня топлива, бывает что работа указателя нарушена из самого него, так как он не исправен, или же вё дело может быть вообще в проводке, которая идёт от датчика к указателю! (Если вы не уверены в том, что вышел из строя именно датчик, тогда см. статью под названием: «Проверка датчиков на работоспособность на ВАЗ» и в этой статье будет подробная инструкция о том, как проверить работает ли датчик топлива или же нет)

Как заменить датчик уровня топлива, он же ДУТ на ВАЗ 2101-ВАЗ 2107?

Снятие:

1. Сперва снимите сам бензобак с машины, а иначе датчик вам снять не получится так как он будет упираться в заднее крыло автомобиля при его снятии. (О том как снять бензобак, см. в статье: «Замена бензобака на ВАЗ»)
2. Далее отверните шесть гаек (На фото несколько гаек уже вывернуто, а так же одной гайки не видно), которые крепят фланец топливного датчика и после чего вытяните датчик и тем самым снимите его с автомобиля.
3. После чего обратите внимание на то место где фланец датчика крепился гайками, но после того как вы датчик сняли, на бензобаке осталась сидеть на шпильках прокладка фланца датчика, которую так же необходимо снять.

Примечание! В том случае если эта прокладка будет сильно обжата, на ней будут видны трещины или ещё что либо, то в таком случае замените прокладку на новую!

Установка:

• Новый датчик и сам бензобак устанавливаются в обратном порядке снятию, то есть сперва устанавливается датчик в бензобак а потом уже устанавливается сам бензобак на своё место.

Примечание! Все шесть гаек которые крепят фланец датчика, закручивайте аккуратно и крест-накрест, а иначе при резких и грубых движениях прокладка фланца может повредиться и вследствие чего, позже через прокладку у вас будет протекать бензин находящийся в баке!

Совет: Перед тем как купить новый датчик на свой автомобиль, обратите особое внимание на маркировку которая на этом датчике располагается, в связи с этим покупайте новый датчик точно такой же маркировки, какой был старый!

Замена датчика уровня топлива на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Датчик уровня топлива – он осуществляет лишь одну важную функцию в автомобиле, а именно этот самый датчик определяет сколько бензина осталось в баке и после чего подаёт сигнал на указатель уровня топлива который расположен на приборной панели и тем самым вы узнаёте сколько бензина осталось в бензобаке.

Примечание!
Для замены датчика топлива, вам нужно будет запастись: Основным набором гаечных ключей в котором будет находится ключ «на 7» и ключ «на 10», а так же нужно будет взять с собой отвёртку!

Краткое содержание:

• Замена датчика топлива
• Дополнительный видео-ролик

Где находится датчик уровня топлива?
Он располагается одной частью внутри самого бензобака, а другой вынесен наружу и прикреплён к бензобаку гайками. После отворачивания гаек его крепления, а так же после отсоединения всех проводов, хомутов и шлангов, датчик можно извлечь из отверстия в котором он находится, но об этом чуть ниже.

Более подробнее об местонахождение датчика, смотрите на фото ниже. Как вы уже поняли из фото на нём происходит снятие этого датчика (Датчик указан красной стрелкой) и на фото изображено то самое отверстие, в которое вставляется часть топливного датчика.

• Когда нужно менять датчик уровня топлива?
  При износе поплавка или же при поломки самого датчика, с указателем уровня топлива который расположен на панели могут происходить следующие ситуации:
• Во-первых указатель при заполненном баке не будет двигаться, а его стрелка будет лишь лежать на отметки «min».
• Во-вторых при езде или же просто при заведённом двигателе, из-за износа датчика на указатель могут подаваться неправильные указания, допустим бак заполнен до верху бензином, а стрелка указателя двигается или стоит на средней отметки или почти на отметки «min».

Примечание!
Не во всех случаях всё дело именно а датчике уровня топлива, бывает что работа указателя нарушена из самого него, так как он не исправен, или же вё дело может быть вообще в проводке, которая идёт от датчика к указателю! (Если вы не уверены в том, что вышел из строя именно датчик, тогда см. статью под названием: «Проверка датчиков на работоспособность на ВАЗ» и в этой статье будет подробная инструкция о том, как проверить работает ли датчик топлива или же нет)

Как заменить датчик уровня топлива, он же ДУТ на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Сперва снимите сам бензобак с машины, а иначе датчик вам снять не получится так как он будет упираться в заднее крыло автомобиля при его снятии. (О том как снять бензобак, см. в статье: «Замена бензобака на ВАЗ»)

2) Далее отверните шесть гаек (На фото несколько гаек уже вывернуто, а так же одной гайки не видно), которые крепят фланец топливного датчика и после чего вытяните датчик и тем самым снимите его с автомобиля.

3) После чего обратите внимание на то место где фланец датчика крепился гайками, но после того как вы датчик сняли, на бензобаке осталась сидеть на шпильках прокладка фланца датчика, которую так же необходимо снять.

Примечание!
В том случае если эта прокладка будет сильно обжата, на ней будут видны трещины или ещё что либо, то в таком случае замените прокладку на новую!

Установка:
1) Новый датчик и сам бензобак устанавливаются в обратном порядке снятию, то есть сперва устанавливается датчик в бензобак а потом уже устанавливается сам бензобак на своё место.

Примечание!
Все шесть гаек которые крепят фланец датчика, закручивайте аккуратно и крест-накрест, а иначе при резких и грубых движениях прокладка фланца может повредиться и вследствие чего, позже через прокладку у вас будет протекать бензин находящийся в баке!

Совет:
Перед тем как купить новый датчик на свой автомобиль, обратите особое внимание на маркировку которая на этом датчике располагается, в связи с этим покупайте новый датчик точно такой же маркировки, какой был старый!

Дополнительный видео-ролик:
Ещё один способ замены датчика уровня топлива, смотрите в видео-ролике который расположен чуть ниже:

https://www.youtube.com/watch?v=s6GUNSXZG7A

Примечание!
В данном видео-ролике описываются все нюансы связанные с инжекторными автомобилями «Классического» семейства!

Ваз 2107: замена датчика топлива своими руками

Датчик уровня топлива — он осуществляет лишь одну важную функцию в автомобиле, а именно этот самый датчик определяет сколько бензина осталось в баке и после чего подаёт сигнал на указатель уровня топлива который расположен на приборной панели и тем самым вы узнаёте сколько бензина осталось в бензобаке.

Примечание! Для замены датчика топлива, вам нужно будет запастись: Основным набором гаечных ключей в котором будет находится ключ «на 7» и ключ «на 10», а так же нужно будет взять с собой отвёртку!

Замена датчика топлива

• Снимаем пластмассовую накладку бензобака.
• 1) Отсоединяем два провода от выводов датчика, предварительно пометив их расположение.
• Замена датчика топлива ВАЗ 2101-2107
• 2) Крестообразной отверткой ослабляем винт крепления хомута топливного шланга и снимаем шланг со штуцера топливозаборника.
• 3) Ключом на «7» отворачиваем шесть гаек и 4) аккуратно вынимаем датчик из бензобака.
• Устанавливаем новый датчик в обратной последовательности.
• 5) Под одну из гаек датчика устанавливаем «массовый» провод.

Признаки и причины поломки датчика уровня топлива Ваз 2107

Типовые признаки поломки контрольного элемента:

• Указатель уровня топлива постоянно показывает «0»;
• Стрелка прибора постоянно «скачет» во время движения;
• При включении зажигания указатель остается в положении «0», но во время движения отображает корректный уровень бензина в баке;
• Не горит индикатор низкого уровня топлива при малом количестве бензина в баке.

Причины поломки:

1. Износ дорожек платы. Износ происходит из-за работы бегунка датчика уровня топлива (далее — «ДУТ»). При незначительном износе можно загнуть бегунок, зафиксировав его так, чтобы он занял позицию выше изношенного участка платы.
2. Если ДУТ искажает фактический уровень бензина в баке, то сбилась корректная регулировка датчика: требуется изменить положение штифтов ДУТа. Нужно передвигать штифт так, чтобы стрелка указателя топлива перемещалась от положения «0» к положению «1». Если при фиксации в одном из крайних положений стрелка не «замирает», а меняет положение, то необходимо подогнуть штифт так, чтобы стрелка в позициях «0» и «1» оставалась неподвижной;
3. Если стрелка прибора отображения уровня топлива показывает «0» даже при работающем ДВС, то, скорее всего, окислились контакты ДУТа. Требуется демонтаж приборной панели и зачистка крепежа контактных проводов.

Диагностика неисправности

При выполнении ремонтных работ важно удостовериться в поломке ДУТа: некорректное отображение показаний также может быть следствием поломки указателя уровня топлива (УУТ). Для проверки функционирования деталей автомобилисту потребуется мультиметр. Все тесты лучше проводить с полным баком. При полном баке показания прибора на датчике колеблются в районе 7 Ом. Алгоритм проверки ДУТа:

1. «Скидываем» провода датчика;
2. Задаем сопротивление 330 Ом, подключаем резистор на 10 Ом;
3. Заводим мотором;
4. «Ползунком» мультиметра меняем значение сопротивления в диапазоне «0-10 Ом».

Если во время манипуляций с регулятором мультиметра стрелка ходит от значения «пустой» к значению «полный», то не работает датчик уровня топлива Ваз 2107. Требуется покупка нового устройства, цена в интернет-магазинах не более 500 рублей.

Устройство топливной системы на ВАЗ 2107 инжектор

Система питания ВАЗ 2107 инжектор имеет некоторые отличия от классической карбюраторной. Основные отличительные особенности вызваны именно тем фактом, что вместо стандартной системы подачи воздушно-топливной смеси в цилиндры, в новых моделях ВАЗ 2107 используется инжектор.

Соответственно отличаются и остальные элементы, такие как насос, фильтр т. д. Кроме указанных отличий в топливной системе, инжекторный двигатель ВАЗ 2107 имеет принципиальные отличия в системе зажигания. При этом, неоспоримым преимуществом данного типа двигателя является наличие электронного управления всеми основными системами.

Именно благодаря ей значительно повышается экономичность и эффективность двигателя.

Принципиальная схема, по которой устроена система обеспечения топливом у автомобиля ВАЗ 2107 инжектор, представлена на следующем рисунке.

Здесь основные элементы обозначены цифрами от 1 до 12:

1. Трубка для забора воздуха.
2. Фильтр для очистки воздуха.
3. Соединительный воздушный патрубок.
4. Заслонка со встроенной системой регулировки холостого хода.
5. Система топливного впрыска (инжектор).
6. Фильтр для механической очистки топлива.
7. Насос с электронным датчиком объема топлива (устанавливается в бак).

1. Перепускной клапан.
2. Предохранительный клапан.
3. Бак.

Кроме этого, в схеме питания присутствует система очистки и последующего насыщения воздуха парами бензина, состоящая из топливного продувочного клапана 8 и адсорбера 12.

  Почему скрипят тормоза на автомобиле и что с этим делать?

Как видим, система питания ВАЗ 2107 инжектор имеет ряд существенных отличий, следовательно, и порядок ее обслуживания имеет свои особенности. Что касается воздушного фильтра, все точно так же как и в случае с карбюраторной. Замена фильтрующего элемента выполняется при каждом регламентном техобслуживании.

Насос специального обслуживания не требует, за исключением очистки топливного сетчатого фильтра, установленного на всасывающем патрубке. Эта сеточка задерживает механические примеси, присутствующие в бензине, заливаемом в бак.

В случае выхода со строя топливного насоса производится его замена. Для этого необходимо разобрать бак, вынуть из него весь насос в сборе, после чего производится замена вышедшего со строя элемента.

Отремонтированный насос устанавливается на его штатное место в бак.

1. фильтр сетчатый для грубой очистки от механических примесей;
2. насос для подачи топлива;
3. электронный датчик контроля уровня топлива (залитого в бак);
4. трубка подачи топлива;
5. трубка отвода топлива;
6. электрический разъем;
7. поплавок.

Замена топливного фильтра производится периодически, в соответствии с рекомендациями завода изготовителя.

Основным элементом является специальная бумажная вставка, собранная в металлическом корпусе, и установлен он в подающем трубопроводе между бензонасосом и системой впрыска. Направления движения топлива указано стрелкой на корпусе.

Например, согласно стрелки на следующем фото, насос (топливный бак) должен подключаться с правой стороны, а рампа – с левой.

Система топливного впрыска или топливная рампа двигателя ВАЗ 2107 инжектор предназначена непосредственно для подачи смеси в цилиндры двигателя.

1. топливные форсунки;
2. подающая трубка;
3. отводящая трубка;
4. рампа;
5. золотниковый штуцер для контроля давления;
6. электронный регулятор давления.

Одним из основных рабочих элементов системы впрыска двигателя ВАЗ 2107 инжектор является форсунка. По сути это электромеханический клапан, который управляется системой управления двигателем.

При подаче напряжения клапан открывается и через форсунку происходит впрыск смеси в цилиндр под давлением, которое создает насос. В процессе эксплуатации форсунки засоряются, соответственно требуют периодической чистки.

Как правило, чистку форсунок производят при техобслуживании, однако при ухудшении работы двигателя нужно их прочищать, не дожидаясь регламентных работ. Замена форсунок производится только при выходе их со строя.

Еще одним элементом системы подачи топлива двигателя ВАЗ 2107 инжектор является дроссельная заслонка. Именно с ее помощью происходит управление оборотами двигателя, заслонка регулирует объем впускаемого воздуха для приготовления горючей смеси. Для предотвращения обмерзания внутренностей заслонки в холодное время года она подключается к системе охлаждения двигателя.

1. патрубок для подключения адсорбера;
2. корпус;
3. заслонка;
4. привод заслонки;
5. патрубок для удаления картерных газов;
6. патрубки для подключения к системе охлаждения;
7. электронный датчик положения заслонки;
8. элемент управления холостым ходом.

Еще один новый элемент двигателя ВАЗ 2107 – адсорбер. Он предназначен для сбора паров бензина во время простоя автомобиля.

После пуска двигателя удерживаемые активированным углем пары смешиваются с воздухом, и полученная смесь подается через дроссельную заслонку в цилиндры.

В этой схеме обмена воздухом, кроме всего прочего, участвует бак, который является основным поставщиком насыщенного топливными парами воздуха.

В целом, описанная выше схема питания является более эффективной, чем классическая. Это обусловлено также и наличием электронной системы управления двигателем, которая регулирует впрыск в зависимости от режима работы, температуры и других факторов. А при соблюдении рекомендаций завода-изготовителя относительно выполнения регламентных работ, с вашим автомобилем никогда не будет проблем.

Не работает панель приборов — паяем контакты ВАЗ-2107

Иногда, особенно зимой, в отечественной классике «замерзает» приборная панель. Не горят лампочки, не работают некоторые или даже все приборы, отказывается заряжаться аккумулятор, хотя машина заводится и работает.

С прогревом салона или постукиванием кулаком по панели

Источник: https://autovazremont.blogspot.com/2017/02/paika-paneli-vaz-2107.html

Не горит подсветка

Ну, давайте перейдём к самому главному, а именно к поиску причин в случае отказа панели приборов.Итак, первым делом нужно проверить предохранитель, который отвечает за приборку.

На ваз 2107 это предохранитель F10 (10A) который находится в монтажном блоке. В случае необходимости нужно заменить данный предохранитель.

Если вы проверили предохранитель, и он в порядке значит причина в самом щитке приборов. Сначала нужно снять комбинацию приборов и проверить два черных провода, которые закреплены к кузову автомобиля. Как вы уже догадались это масса, нужно проверить хорошо ли сидит контакт и насколько хорошо затянута гайка крепления. Также нужно проверить контактные колодки.

Самая распространённая причина, почему не работает панель приборов это штыри, которые крепятся при помощи заклёпок так вот такое соединение не очень надёжное и от вибраций и прочих трясок контакт пропадает, и панель приборов автомобиля ВАЗ 2107 перестаёт работать либо работает с перебоями.

Особенно это заметно при минусовой температуре пока семерка холодная в салоне панель не работает, а после прогрева, когда метал немного расширяется, контакты снова восстанавливаются и приборка снова начинает работать. Но как вы понимаете это не вариант так ездить.

Для того чтобы исправить это нужно убрать алюминиевые клёпки, которые держат плату, и попасть до разъёмов колодок.

Далее при помощи паяльника можно восстановить контакты. И после этого можно забыть про болезнь комбинации приборов автомобиля ВАЗ 2107. И да, кстати, вместо клёпок, которые высверлили можно вкрутить саморезы. Ну, вот и всё на этом если у вас были другие причины, то пишите в комментарии. Всем пока.

Источник: https://www.tungrem.ru/avtomobili-lada/zhiguli-lada-klassika/vaz-2107/492-ne-rabotaet-panel-priborov-vaz-2107

Как увеличить улов рыбы?

За 7 лет активного увлечения рыбалкой мною найдены десятки способов улучшить клев. Приведу самые эффективные:

• Активатор клева. Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. Обсуждение активатора клева «Голодная рыба».
• Повышение чувствительности снасти. Читайте соответствующие руководства по конкретному типу снасти.
• Приманки на основе феромонов.

3) После чего обратите внимание на то место где фланец датчика крепился гайками, но после того как вы датчик сняли, на бензобаке осталась сидеть на шпильках прокладка фланца датчика, которую так же необходимо снять.

Примечание! В том случае если эта прокладка будет сильно обжата, на ней будут видны трещины или ещё что либо, то в таком случае замените прокладку на новую!

Установка: 1) Новый датчик и сам бензобак устанавливаются в обратном порядке снятию, то есть сперва устанавливается датчик в бензобак а потом уже устанавливается сам бензобак на своё место.

Примечание! Все шесть гаек которые крепят фланец датчика, закручивайте аккуратно и крест-накрест, а иначе при резких и грубых движениях прокладка фланца может повредиться и вследствие чего, позже через прокладку у вас будет протекать бензин находящийся в баке!

Совет: Перед тем как купить новый датчик на свой автомобиль, обратите особое внимание на маркировку которая на этом датчике располагается, в связи с этим покупайте новый датчик точно такой же маркировки, какой был старый!

Дополнительный видео-ролик: Ещё один способ замены датчика уровня топлива, смотрите в видео-ролике который расположен чуть ниже:

https://www.youtube.com/watch?v=s6GUNSXZG7A

Примечание! В данном видео-ролике описываются все нюансы связанные с инжекторными автомобилями «Классического» семейства!
