Охрана жилого или производственного помещения в современном мире — одна из главнейших задач. Датчик движения, либо же присутствия позволяет обнаруживать движущийся объект и включать свет. Это свойство не только позволяет оградить дом от грабителей, но и применяется в робототехнике, системах видеонаблюдения и контроля расхода электрической энергии.
Общее описание
Датчик присутствия в упрощенном виде представляет собой специальный волноискатель, который улавливает движения в помещении. Например, если человек попал в зону охвата, то есть в ту зону, на которую распространяется работа прибора, то он активирует систему. Она в свою очередь заставит заработать механизм — переключит его в иное состояние.
К примеру, если свет в помещении выключен, то движущийся объект заставит переключится механизм в активное состояние, то есть свет включится. Или же наоборот: если действий в определенно отведенное время движения в зоне охвата не присутствует, то сенсорная система перейдет в дезактивированный режим.
Сейчас датчики движения стали часто использовать в быту, а не только в офисах, производственных или правительственных зданиях для их охраны. Объясняется этот рядом плюсов:
- включение света автоматическим образом убережет от получения травмы, если в помещении наблюдается беспорядок;
- если в дом заберутся забраться грабители, то включение света, как, впрочем, и любая активность, отпугнет их.
Датчики выпускают проводными или беспроводными, меняется принцип их действия. Используется он не только для охраны, но и для открытия ворот, сигнализации и другого.
В отличии от датчика движения датчик присутствия основывается на принципе работы эффекта Доплера. Если заглянуть в физический справочник, то можно понять, что суть заключается в том, чтоб улавливать частоту и динамику распространения волны.
Сенсор улавливает малейшее изменение и направляет ее в устройства программного контроля. Оно в свою очередь выполняет переключение, которое проявляется в виде включения света или звука.
В датчики присутствия есть генератор и антенна, если сигнала нет, то приборы переходят в спящий режим, но мгновенно включаются при изменении.
Сферы применения
Оборудование применяется во многих областях, а не только для охранных систем. Универсальный прибор надежен и позволяет во многом сэкономить на других, ранее распространенных деталях, выполняющих аналогичные функции.
Жилые помещения
Основная сфера применения — система умный дом. Датчик присутствия позволяет оптимизировать расход электроэнергии. Когда она не нужна, то свет отключается.
Охранные системы
Охранный прибор убережет дом от взлома. Он мгновенно перейдет в активный режим, если появится активность, пусть даже минимальная.
Робототехника
Эта область не так распространена в бытовом плане. Но планируется постепенно внедрять в оборот роботизированную технику, которая будет работать на основе сверхчувствительного оборудования.
Разнообразные производственные процессы
Системы под контролером можно оптимизировать многие производственные процессы. Уже сейчас их можно встретить на административных и офисных сооружениях в крупных городах, на детских садиках и институтах, в гостиницах и спортивных площадках.
Системы видеонаблюдения
Позволяют включать и выключать свет, а также при использовании ночью снижают яркость, что экономит деньги.
Контроль расхода электрической энергии
Простейшие датчики, которые некоторые радиолюбители, которые даже изготавливают дома, способны контролировать расход энергии, то есть отключать ее, если в помещении никого нет.
Виды
Существует несколько классификаций приборов. При выборе и покупке следует обращать внимание на каждый из них, так как от этого зависит эффективность работы, многофункциональность и безопасность.
По принципу действия
Принцип действия — это способ регистрации изменений. Самые простые — звуковые, но для некоторых целей их мощности может быть недостаточно.
Принцип их действия основан на то, что прибор срабатывает только в случае, когда объект издает звуки. Этот принцип заложен в простейшие выключатели, которые работают от хлопка.
Понятно, что для охранной системы и робототехники такие вариант не подойдут. Вместо них используются более современные и удобные.
Ультразвуковой
Состоит из приемника и генератора сигналов. Функционирует на основе эффекта Доплера. То есть, когда происходит изменения частоты или длины волны, то на приемник поступает сигнал. Импортируется в устройстве сигнализаций и осветительных приборах.
Фотоэлектрический
Датчик фотоэлектрический работает за счет обнаружения неизменный интенсивности света. Это в свою очередь подкрепляется или воздействием предмета, или изменением формы, отражения, размера объекта. Есть современные фотоэлектрические приборы, способные считывать информацию вплоть до нескольких сот метров.
Емкостной
Емкостный предназначен непосредственно для получения и обработки излучений, но уже отраженных. Подходящий для охранной системы сигнализации, но может использоваться и в осветительных видах приборов.
Акустический
Срабатывают при обнаружении изменения длины звуковой волны. Включаются, если уровень шума превышает номинальный. Устанавливается норма самостоятельно пользователем.
Инфракрасный
ИК датчики популярны за счет эффективности и точности в сочетании с небольшой ценой. Этот механизм включаются при возникновении, смещении или устранении ИК волны на фотоэлементе.
Датчик нагрузки
Включается при достижении на определенную локацию нормативного веса. Например, устанавливается в прихожей входной двери. Человек заходит и свет включается автоматически.
Комбинированный
Плюс в том, что он снижает число ложных срабатываний и тем самым экономит ресурсы. Устанавливает две системы определения передвижения (сейчас могут быть любые, но обычно это акустика и инфракрасный или ИК и ультразвуковой). Свет появится только того, когда сигнал примут и обработают оба детектора.
По количеству блоков
Важная характеристика, которая определяет функционал устройства.
Однопозиционные
Одно позиционные варианты позволяют контролировать движения из одной точки. Это самый ненадежный вариант, но в ряду случаев его функционала достаточно.
Двухпозиционное
Вариант с двумя позициями показывает большую эффективность. Устройство контролирует происходящее из нескольких точек.
Многопозиционные
Наиболее универсальные. Походят для охранных систем, осуществляющих включение молниеносно.
По способу монтажа
По способу установки оборудование различается на встроенного типа и накладное. Первые фиксируются в стене или на поверхности при помощи специального отверстия. Накладные прибиваются при помощи дупелей. Уличные датчики важно закреплять максимально прочно.
По методу получения входящего
Метод получения сигнала — это разделение на инфракрасные, звуковые и другие виды. В зависимости от этой характеристики меняется параметр мощности. Современные устройства для дома рассчитаны на 1000-2000 Ватт.
По способу передачи исходящего сигнала
Исходящий сигнал определяет тип используемых ламп. Это могут быть лампы накаливания или галогенные, люминесцентные. Дальность реагирования, то есть передачи исходящего сигнала, для дома до 20 метров.
Как сделать своими руками
Простейший датчик делается своими руками. Но не всегда затраты по времени и цене деталей оправданы.
Емкостной
Схема основана на понимании работы излучения. Прибор состоит из:
- транзисторов;
- резисторов;
- пироэлектрического датчика;
- микросхемы;
- линзы Френеля.
Волны, которые выделяет объект, попадают на пиротехнический датчик. Он фиксирует их и передает на модуль управления. Тот формирует сигнал, который выдает необходимый функционал.
Тепловой
Самодельный датчик создан на основе пироэлектрического элемента. Он улавливает источник теплового излучения в зоне распространения и преобразует информацию в электрический сигнал. Обратите внимание, что устройство:
- ставят вдали от радиаторов и обогревателей;
- нельзя использовать в помещении с животными.
Прибор интегрируется в иные системы, например, осветительные или охранные.
Производители
Theben AG
Немецкая компания существует с 1921 года. Поставляет высококачественные датчики, которые вписываются в интерьер любого помещения. Занимается разработкой инновационных продуктов.
OMRON
Это крупная японская корпорация, извечный мировой производитель электроники. Компании равняются на этого лидера в производстве средств автоматизации.
PD 360/8 Basic
Современный датчик присутствия с полным охватом территории (360 градусов). Он монтируется легко на потолок и стал поистине универсальным.

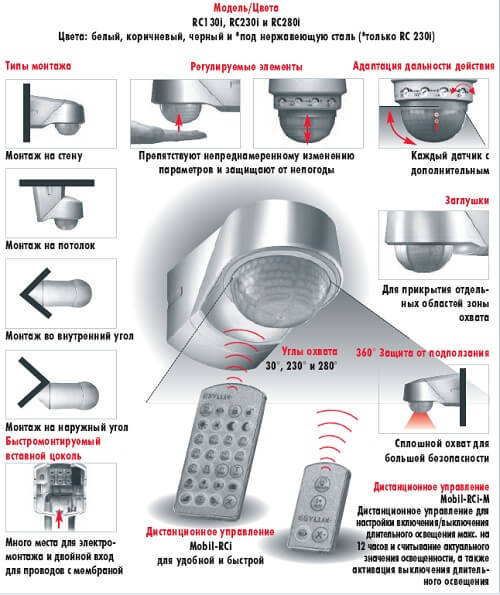

ESYLUX
Фирма занимается прямыми поставками осветительного оборудования и датчиков. Специализируется на изготовлении универсальных и практичных приборов, которые будут удобны любому россиянину вне зависимости от его финансового состояния.
Способы практического применения
Часть датчиков интегрируются в охранные и осветительные системы, другая работает самостоятельно. Использование прибора позволяет оптимизировать производственный процесс и контролировать расход ресурсов. С их помощью осуществляется диммирование — при ненужности яркого освежения они снижают яркость света. Оптимально в комплексе с датчиком объема.
Особенности подключения и настройки
Подключение ведется в зависимости от типа интегрируемой системы и особенностей эксплуатации. Монтаж бывает проходной (контроль за происходящим происходит из двух и более независимых точек) или непроходной (из одной точки наблюдения).
Датчик света для дома и автомобиля: характеристики, подключение
Контроль системы освещения позволяет экономить электроэнергию и повысить уровень комфорта жизни. С такими целями широко используется датчик света квартирного типа или для уличного освещения.
Индикатор для дома
Датчик освещенности или света – это специальное автоматическое устройство, которое в зависимости от настроек и типа помогает контролировать работу осветительных систем. Существует несколько видов такого оборудования. Классифицировать их можно по принципу работы и месту установки. Бывают:
- Ультразвуковые;
- Инфракрасные;
- Микроволновые;
- Комбинированные.
Встраиваемые ультразвуковые модели работают по принципу отражения ультразвука от определенного предмета в диапазоне своего действия. Их редко используют для дома, т. к.
они обладают сверхвысокой чувствительностью, поэтому такие датчики света в основном используются для улицы.
Частота работы – от 20 до 60 кГц, такой диапазон необходим, чтобы исключить включение света при появлении в области действия животного.
Автоматический датчик движения инфракрасного типа использует для определения объекта в диапазоне своего действия инфракрасные лучи. Каждый ивой объект имеет собственное излучение, но датчик реагирует только на определенный их диапазон, который можно настроить по собственному усмотрению.
Фото — сенсор инфракрасного типа
Микроволновый, как и акустический датчик включения света, реагирует на движение в области своей работы. Но для определения он использует радиоволны. Такая модель может быть установлена как в бытовых условиях, так на улице: в туалете, ванной комнате, гостиной.
Комбинированные представляют собой сочетание нескольких датчиков, принцип их действия совмещает в себе несколько озвученных выше технологий.
Также в уличных датчиках дневного света часто используется чувствительный элемент. Такие модели называются фотореле и реагируют на снижение уровня солнечных лучей. С наступлением темноты они автоматически регистрируют уменьшение солнечной активности и включают свет. Эту систему очень удобно использовать для освещения улицы и промышленных объектов.
Еще любой датчик присутствия для включения света может характеризоваться двумя принципами действия:
Активный чаще всего представлен в настенном исполнении. Его подключение производится при помощи двух деталей – приемника и передатчика. Во время работы осуществляется постоянное сканирование пространства. Если поток звука и инфракрасного излучения нарушается, то контакты замыкаются, начинает работать освещения.
Потолочный пассивный не производит постоянную проверку помещения, он реагирует непосредственно на объект в зоне действия. Они регистрируют излучение объекта. Такой принцип считается более экономным, но при этом они подвержены ложному включению.
Фото — подключение фотореле
Каждый датчик включения света имеет свои технические характеристики, рассмотрим основные параметры для всех:
- Однофазная сеть 220/50, трехфазная – 380/50;
- Воспринимают объект, скорость движения которого не более2 км/ч;
- Потребляемая мощность от 0,3 Вт;
- Максимальная нагрузка до 1200 Вт;
- Защита IP20 – IP44;
- Диапазон распознавания ультразвука 30-90 Дб, но при этом учитывается уровень шума на улице, который может являться помехой для нормальной работы сенсора.
По типу установки еще бывают проводные и беспроводные индикаторы. Проводными моделями удобнее пользоваться в помещении, т. к. нет вероятности замыкания кабелей из-за высокого уровня влаги. Уличный датчик преимущественно выбирается беспроводной – такой сенсор света легче использовать в экстремальных условиях и установить на проблемные участки.
Фото — подключение датчиков для дома
Видео: тестирование и подключение датчика света
Индикаторы для транспортных средств
Датчики дождя и света часто используются в автомобиле для контроля работы фар без участия водителя. Это очень удобная система, которая при определенных атмосферных условиях включает фары, стеклоочиститель и некоторые другие функции, к примеру, Coming Home/Leaving Home.
Такой датчик и выключатель света работает в следующих условиях:
- Во время ночного движения (режим день-ночь);
- При въезде в темные и влажные пространства (тоннели, подземные парковки, т. д.);
- При движении по лесополосе и полевых трассах, с повышенным уровнем влагообразования и пыли.
Использовать прибор очень просто. Он изначально настроен на реагирование на малейшие изменения окружающей среды. Регулировка работы фар или стеклоподъемника производится по двум зонам освещенности: передней и глобальной.
Глобальная – это та, которую автомобиль проехал в ближайшее время, а передняя – та, что только будет проезжаться.
Исходя из сравнения их параметров, сенсор определяет потребность использования дополнительного освещения или включения системы осушения лобового стекла.
Но при этом миниатюрный датчик дождя и света работает по физическому закону преломления лучей. На стекло устанавливаются небольшие светодиоды, которые излучают свет по внешней стороне стекла.
При сухой лобовой поверхности лучи будут отражаться правильно – от внешней стороны. При влажной они будут искажаться и проходить сквозь стекло.
Отзывы утверждают, что система безотказная и очень выручает при резких переменах погодных условий.
Фото — индикатор освещенности в авто
Инструкция, как своими руками подключить датчик света к авто:
- Основной сенсор соединяется с глазком и крепится на зеркало заднего вида. Глазок обязательно направляется в салон, для возможности объективной оценки освещения. Это можно сделать, повернув держатель с фотореле;
- Установка соединения проводов производится строго по инструкции, при этом нужно обязательно соблюдать маркировку кабелей;
- Схема подключения датчик света в авто дана ниже, но учитывайте, что у разных моделей этих приборов по-разному подключается кнопка включения/выключения.
Далее, осуществляется настройка сенсора по собственным потребностям. Выбрать нужную модель можно по определенным характеристикам. К примеру, некоторые из них не работают в условиях низких температур.
Фото — схема
Купить датчик присутствия, света и освещенности можно в специальных магазинах, цены зависят от характеристики и производителя. Такие устройства можно найти в Москве, СПб, Воронеже и любых других городах в дилерских центрах (скажем, RLS).
Особенности и преимущества датчиков для включения света
Датчик присутствия, контролирующий работу осветительных приборов, позволяет более экономно использовать освещение.
Его устанавливают с целью управления осветительной системой (для включения, отключения света), кондиционирования и принудительной вентиляции, видеонаблюдения и сигнализации. Датчик присутствия и движения работают по сходному принципу.
Первый из них отличается повышенной чувствительностью и реагирует на малейшие шевеления, тогда как второй вариант фиксирует лишь довольно резкие движения.
Подробнее о принципе действия
Датчик присутствия может сработать по двум причинам: при обнаружении движущегося объекта; если интенсивность естественного освещения снизилась. Причем такое устройство включит светильник, даже если в зоне действия уже находится человек, но изменилось время суток, и естественный свет стал менее ярким.
В основе работы прибора автоматического включения света лежит технология инфракрасного излучения. Фиксация тепловой радиации осуществляется при помощи оптической системы, которая выполняет еще одну функцию – проектирует данные на датчик присутствия.
Учитывая принцип действия (более точное измерение уровня освещенности и фиксация движущихся объектов), приборы автоматического включения света более эффективны в помещениях, где люди в основном сидят. Это может быть конференц-зал, школьные кабинеты, офисы и пространства типа «open space», номера отелей, спортивные комплексы и залы, коридоры, лестничные пролеты и площадки.
Критерии выбора
Датчик присутствия отличается набором индивидуальных свойств, которые выделяют этот прибор из ряда подобной продукции.
Основные параметры:
- возможность регулировки уровня чувствительности ИК-пульта;
- степень защиты (IP) – определяет условия эксплуатации таких приборов;
- высота установки (от 3 до 15 м);
- радиус действия (от 9 до 40 м), значение данного параметра напрямую зависит от того, где установлен узел автоматического включения света;
- есть возможность регулировки зоны восприятия прибора, для чего предусматриваются ограничители, которые монтируются на линзу и закрывают ее часть.
Датчик присутствия подбирается на основании конфигурации обслуживаемого им объекта. При этом играет роль высота установки, площадь, которую нужно контролировать на предмет появления движущихся объектов.
Существуют модели, которые покрывают не круглую, а квадратную площадку. Это повышает эффективность работы приборов автоматического включения света, так как в данном случае датчик отслеживает изменение уровня теплового излучения по всему периметру комнаты.
Обзор достоинств и недостатков
Плюсов от использования подобной техники довольно много:
- экономия электроэнергии (светильник включается лишь по необходимости);
- удобство эксплуатации – не нужно искать выключатель;
- более широкие возможности (прибор для включения света реагирует на уровень естественной освещенности, определяет, есть ли в помещении люди, на основании чего происходит полностью автономное управление осветительной системой);
- несложный монтаж, что особенно важно, когда установку планируется выполнять своими руками.
Разновидности и преимущества
Из минусов можно выделить некоторые сложности при настройке. Приборы данного вида работают исправно и своевременно включают освещение лишь, если выставленные параметры максимально приближены к условиям эксплуатации.
Еще важно тщательно выбирать участок для установки, чтобы в радиусе действия не было деревьев, стеклянных перегородок, в противном случае датчик присутствия будет заметно хуже работать (уменьшится уровень эффективности, возрастет частота ложных срабатываний).
Выбор производителя
Стоимость подобных устройств может сильно отличаться: в среднем 500-2 000 руб. На ценообразование влияет ряд технических характеристик: высота установки, время задержки, радиус действия, способ крепления, дизайн.
Чем функциональнее датчик присутствия, тем дороже он обойдется. Один из лидеров в данной сфере – производитель Theben HTS.
В ассортименте представлены разные модели: со степенью защиты IP20, IP40, что позволяет устанавливать их в различных условиях.
Возможности у приборов данной марки очень большие: настройка уровня яркости в соответствии с потребностями (от 5 до 3 000 лк), время режима ожидания может варьироваться в пределах от 30 с до 60 мин., такой же диапазон и у параметра «задержка отключения». Установка на разной высоте, монтаж осуществляется максимально просто – при помощи пружинных клемм. В режиме ожидания снижается уровень яркости светильников (от 1 до 25%).
Продукция Theben HTS
Выбирать датчик присутствия следует в первую очередь по основным параметрам, но, кроме этого, желательно обращать внимание и на марку изделия.
Дело в том, что надежные, проверенные производители дорожат своей репутацией и практически всегда их продукция отличается высоким качеством.
Одновременно с тем, нельзя сказать, что любой доступный по цене датчик присутствия плох, совсем нет.
Просто недорогие модели нередко отличаются плохим качеством сборки, в таких изделиях могут использоваться дешевые материалы, что определяет низкую стоимость. Но есть и средний вариант – доступные по цене устройства, которые обладают минимальным набором функций.
Изготовление датчика
Сборка прибора автоматического включения света своими руками – альтернативный вариант покупному аналогу.
Если представленный на рынке ассортимент по разным причинам не устраивает, можно озаботиться возможностью создания такого устройства собственными силами.
Потребуются следующие элементы будущей конструкции: блок питания, резистор (подстрочное сопротивление), транзистор с p-n-p-переходом, фотоэлемент, реле.
Блок питания обычно используется низковольтный (выходное напряжение 5-12 В). Подбирать его следует в соответствии с уровнем подаваемой нагрузки.
Фотоэлемент может быть любой, важно выполнить два условия: к аноду припаять сопротивление, ограничивающее ток, к катоду – питающий элемент (положительный полюс).
Затем подключается подстрочное сопротивление: один вывод припаивается к отрицательному полюсу блока питания, другой – к ограничивающему резистору.
Транзистор подключается базой к свободному выводу подстроечного сопротивления, коллектор – к положительному полюсу питающего элемента. Реле нужно припаять к отрицательному полюсу блока питания. Свободные контакты этого элемента подключаются к нагрузке.
Как видно, вполне можно собрать хоть и простой, но действенный прибор автоматического включения света. В его конструкции используются недорогие комплектующие. Чтобы получить устройство повышенной нагрузки, в схему добавляется еще одно реле.
Таким образом, датчик присутствия в значительной мере упрощает жизнь: экономит электроэнергию, избавляет от необходимости щелкать выключателем, чтобы включить осветительный прибор.
Можно настроить его под свои нужды, в частности, установить определенный уровень освещенности, при котором светильник включится. Стоимость подобной техники сравнительно небольшая, но при желании можно собрать устройство собственными силами.
Важно лишь подобрать блок питания и прочие элементы конструкции, соответствующие величине подаваемой нагрузки.
Датчик присутствия для включения света: что такое, виды, сборка
Датчики присутствия как один из элементов системы автоматизации пользуются огромной популярностью. Они позволяют сделать жизнь человека комфортной, а также значительно уменьшить затраты на электрическую энергию.
Во многих странах такие датчики представляют собой неотъемлемую часть помещения, что обусловлено удобством их установки и применения.
Не менее приятным моментом можно считать возможность как беспрепятственно приобрести такое устройство в специализированном магазине, так и соорудить его своими руками.
Работа датчика и его особенности
Приборы, которые дают возможность автоматического управления освещением всегда будут востребованы. Как дополнение к этой системе включения/выключения света в помещении устанавливаются и датчики присутствия. Они внедряются в цепь управления осветительным прибором и отслеживают обстановку в помещении.
Если в зоне действия прибора был замечен объект, который перемещается по комнате, автоматически подается сигнал и в комнате включается свет. Если человек остановился — свет в комнате погаснет. Так работают обычные датчики движения.
Немного по-другому работают датчики присутствия.
В их конструкции есть сенсор, работа которого основана на эффекте Доплера. Принцип действия заключается в постоянном отслеживании длины и частоты волны. На все эти изменения реагирует сенсор, который и направляет сигнал управления на устройство управляющее включением света.
Но что более важно, на работу датчика, не влияет, есть ли дальнейшее передвижение объекта в комнате или нет. Отслеживается степень инфракрасного излучения в зоне его действия. Но срабатывает прибор не сразу.
Если накапливается от 2-х до 4-х импульсов и только тогда формируется команда на управление.
Естественно, когда в комнате находится человек, пироэлектрический детектор улавливает изменение температурного фона и подает сигнал на включение света.
Если такого сигнала нет, прибор переводится в спящий режим — свет в комнате отключается автоматически.
Как еще можно организовать автоматическое освещение в туалете
В том случае, если желания разбираться в проводке нет, можно приобрести устройства, которые подключаются гораздо проще: патроны с датчиком движения.
Например, Camelion LX-451 9174 стоит 650 рублей (на AliExpress можно найти множество моделей по более низкой стоимости). Устанавливается в патрон, рекомендуемая высота: 2 — 3 метра.
Значительный минус — габариты конструкции, из-за которых патрон влезет далеко не в любой светильник. Еще один минус: максимальное время задержки отключения устанавливается на отметке в 2 минуты.
LED-лампочки с датчиком движения также позволят выполнить поставленную задачу. Наиболее дешевые модели не предлагают возможности регулирования времени работы до отключения. А дорогие (например, Xiaomi Philips Smart Led Bulb E27 за 1690 рублей) может управляться со смартфона и даже позволит владельцу выбрать цвет горения.
А как вы используете у себя в квартире или дома датчики движения? Поделитесь опытом в х!
Особенности работы
Управляющее устройство может работать как самостоятельный элемент, так и в паре с другими модулями, которые могут реагировать на его сигнал. Если такой элемент включен в комплекс охранной системы, то контроллер может:
- подать сигнал тревоги;
- владельцу помещения отослать уведомление о нарушении периметра охранной зоны;
- включить/выключить свет;
- включить сирену.
Есть возможность удаленного контроля за работой детектора на веб-портале с помощью мобильного приложения на смартфоне пользователя. Владелец помещения уже сам настраивает параметры работы прибора.
Разновидности
- Оптический тип основан на блокировке светового потока непрозрачным предметом и может определять его размер. Примером работы таких устройств можно назвать лазерные дальномеры.
- Ультразвуковые вариации проводят непрерывное сканирование окружающего пространства ультразвуком и находят движущийся объект по изменению расстояния до него.
- Микроволновые детекторы основаны на свойствах СВЧ волн. Они могут, как проходить через различные окружающие предметы, так и отражаться от некоторых поверхностей. Могут использоваться в системах, которые способны контролировать пространство за стеной.
- Магниточувствительные установки могут использоваться как выключатели бесконтактного типа. Устанавливаются в системах безопасности, которые реагируют на открывание окон и дверей.
- Параметрические детекторы способны уловить уровень ИК-излучения от движущегося объекта.
Классификация датчиков
Есть разнообразные способы классификации, по которым определяется датчик присутствия для включения света. Они могут реагировать на:
- Звук;
- Ультразвук;
- Микроволны;
- Изменения в ИК-излучении;
- Комбинированные.
Звуковые устройства реагируют на посторонний шум. Для его срабатывания достаточно простого хлопка в ладоши. Или он сработает даже при звуке мощностью не более 50 дБ. Такие датчики легко настраиваются кнопками управления на корпусе прибора.
Звуковое управление прибором возможно не только с помощью хлопка, но и автоматически по таймеру. Есть определенные неудобства использования устройства, работающие по такому принципу. Звуковые детекторы, которые обладают высокой избирательной способностью, могут среагировать даже на незначительный шорох, что в свою очередь вызывают ложные срабатывания.
Ультразвуковой прибор включает в себя генератор звуковых сигналов и приёмник. Использование таких устройств для организации освещения используется редко.
Микроволновое оборудование аналогично ультразвуковому датчику, но отличается типом излучений. Он также состоит из генератора. Но он излучает сигналы высокой частоты и имеет приемник отраженных сигналов. Их чаще можно встретить в системах охранной сигнализации и очень редко в целях управления включением света в помещениях
Инфракрасные устройства работают за счет установленных линз Френеля, которые входят в состав основной линзы. Когда движущийся человек попадает в поле зрения одной линзы, то датчик это фиксирует.
Но если человек движется дальше, его перемещение фиксирует другая линза и отправляет на датчик сигнал о передвижении. И только в этот момент детектор сработает и отправит сигнал на включение света в комнате.
Свет в комнате будет гореть до тех пор, пока прибор будет фиксировать:
- перемещение человека в пространстве;
- пока человек не остановится;
- покинет пределы зоны действия датчика.
Комбинированные приборы устанавливают для исключения ложных срабатываний. В таких приборах устанавливаются две системы фиксации перемещений. И свет в комнате включится только тогда, когда сработают обе системы. Например, в комбинированных датчиках могут быть установлены инфракрасные и микроволновые методы обнаружения присутствия.
Кроме этого вышеуказанные устройства могут быть:
- автоматическими;
- принудительного включения;
- с контролируемым радиусом действия;
- работающие при помощи пульта дистанционного управления.
Детекторы принудительного включения нужны в случаях контроля за освещением даже в тех случаях, если человек перестал двигаться, но находится в пределах комнаты.
Также разделят по типу установки. Они могут быть:
- встроенными, применяются для скрытого монтажа;
- накладными, устанавливаются на стены или потолки в помещении;
- влагостойкими (для установки как внутри дома, так и снаружи), обладают более высокой степенью защиты от внешних условий.
Кроме конструктивного исполнения детекторы присутствия могут различаться:
- по мощности (от 1000 до 2000 Ватт)
- дальности обнаружения (8–20 метров);
- радиусу обнаружения (от 450 до 3600);
- нагрузкой (зависит от типа ламп: люминесцентные, накаливания, галогенные);
- типу подключения (проходные или непроходные).
Сделай сам
Сегодня предлагается масса готовых PIR-блоков промышленного производства.
Но почему бы не попробовать его собрать самостоятельно? Дееспособный модуль для включения света можно сделать своими руками, главное обладать базовыми навыками чтения электросхем и пайки.
Хоть обычно используемые мастерами схемы и не предполагают присутствия большого количества дорогостоящих деталей, однако времени на сборку придётся потратить немало.
Световые линии в натяжном потолке: как сделать, виды и фото
Сборка датчика
Итака, для приведённой выше схемы вам понадобятся: В1 — сам PIR-сенсор, VТ 1 — полевой транзистор, VD 1 – фотодиод, VD 2,VD 3- диоды, VD 4, VD 6 – диодные мосты, VD 5– стабилитрон, Т 1 – трансформатор, DA1- таймер параллельного стабилизатора, DA2 – таймер аналоговый, DA3- линейный регулятор, VU1 – оптопара, FU1 – предохранитель, R1 — R11 — резисторы, C1 — C4 – конденсаторы, HL1 – светодиод.
Конечный результат должен выглядеть следующим образом. Прибор получается достаточно компактным – 15,0× 6,0× 9,0 см. При условии настройки — он может улавливать передвижения теплокровных объектов на расстоянии 1-12 метров от сенсора. И потребляет при этом ничтожные 5 ватт.
Конечный результат
К такой системе можно подсоединять как лампы накаливания, так и энергосберегающие. Однако не следует превышать максимальный порог нагрузок мощности, равный 1000 Вт.
К счастью, вовсе необязательно корпеть над платами, ведь купить такие модули – не проблема. На сайтах продукции (производства КНР) вы найдёте массу предложений готовых PIR-схем, стартующих от 70 рублей.
Их можно подключать напрямую к имеющейся системе освещения.
Область применения
Датчики такого типа широко распространены в разных областях, например, таких как:
- В жилых квартирах и домах. Часто встречаются в системах «Умный дом». Собственник жилья мониторит расходы электроэнергии.
- В охранных системах.
- В области робототехники.
- Для контроля за производственными процессами.
- В системах видеоконтроля.
Теперь датчик присутствия другого человека широко применяется в:
- административных и офисных помещениях;
- школах;
- дошкольных учреждениях;
- гостиницах;
- торговых залах и т.д.
Устройства такого типа могут попутно иметь и другие функции. Некоторые контроллеры могут регулировать осветительные приборы, если условия освещенности не соответствуют заданным параметрам. При аварийных ситуациях или в ночное время суток могут перевести осветительные приборы в дежурный режим с пониженным уровнем яркости, чтобы люди могли свободно ориентироваться в пространстве.
Особенно эффективно данное устройство в охранных системах. Особенно если он работает в паре с датчиком объема. Сигнализация среагирует, если один из детекторов обнаружит даже незначительное движение в охраняемом периметре и моментально сработает устройство включающее сирену.
Отличие от датчика движения
Собственно в обоих детекторах применена одна и та же технология. Но все же отличия есть. Индикатор движения не настолько чувствительный как датчик присутствия. В первом используются десятки микролинз, соответственно и контролируемое пространство разбивается на такое же количество зон слежения.
У детектора присутствия таких отражателей могут быть сотни и соответственно зон слежения больше и что, еще важнее, они мельче по размеру, а значит, способны отследить даже минимальные движения.
Но для настройки приборов присутствия требуется более тонкая наладка. Они обладают большей чувствительностью, что зачастую вызывает ложные срабатывания. Чтобы увеличить вероятность правильных срабатываний, в схеме именно этих датчиков, применен свой собственный процессор.
Поводя итог
Датчики присутствия и движения дают возможность существенно сократить потребление электроэнергии и увеличить срок работы уличных светильников.
Они значительно помогут на приусадебных участках, в которых есть уличное декоративное освещение, на аллеях, около беседок и водоемов. Их стоимость непременно окупится спустя пару лет эксплуатации.
Потому датчики движения – это не только устройства для получения комфорта, но и возможность снизить расходы на электроэнергию.
Установка датчика присутствия
Итак, у нас есть датчик обнаружения присутствия человека, но где его установить?
Так как такие детекторы могут быть разного исполнения то надо учитывать:
- место установки (потолочный или настенный). Настенный прибор лучше размещать над окном, чтобы избежать засветки прибора от солнечных лучей. Для потолочных важно то место, где требуется бóльшая чувствительность;
- радиус обзора;
- схема питания устройства;
- какой объем помещения необходимо взять под контроль;
- для внутренних помещений важна постоянная температура, отсутствие пыли и влажности;
- для уличного размещения важна защита от погодных условий с большим радиусом охвата.
Крайне нежелательны препятствия на пути волн, в противном случае потребуется установка дополнительных устройств слежения в разных частях помещения.
Также их нельзя размещать вблизи:
- радиаторов отопления;
- кондиционеров;
- лопастных вентиляторов.
Для уличных датчиков желательно наличие навеса с учетом высоты монтажа прибора согласно паспортным рекомендациям.
Форма и содержание: выбираем светодиодную лампу по колбе
Емкостные датчики
Самый простой сенсор — емкостной датчик обнаружения присутствия. По своей конструкции он напоминает обычный конденсатор переменной емкости. Изменение состояния держит на контроле специальная микросхема. Подходят для наблюдения за передвижением в охраняемой зоне.
Такой датчик объема обладает, как определенными достоинствами:
- малым весом;
- небольшими габаритами;
- очень незначительным потреблением электроэнергии;
- нет контактных групп;
- большим сроком эксплуатации;
- адаптация под различные задачи;
- простота изготовления из доступных и недорогих материалов.
Так и недостатками:
- в процессе измерений могут возникать грубые ошибки и погрешности;
- для работы нужны преобразователи и измерители, функционирующие на высоких частотах;
- наличие защитного экрана для измерительных цепей.
Изготовление своими руками
Собственноручная сборка представляет альтернативу фабричному устройству, если не подходят параметры. В конструкции применяются недорогие элементы, а для повышенной нагрузки ставится 2 реле.
Потребуются части:
- блок питания;
- транзистор с p-n-p-переходом;
- резистор;
- реле;
- фотоэлемент.
Используется низковольтный (5 – 12 В) блок в соответствии с нагрузкой, например, числом ламп. К аноду фотоэлемента присоединяется ограничительное для тока сопротивление, а к катоду припаивается положительный полюс питания. Один выход резистора подключается к минусу, а другой подключается к ограничивающему сопротивлению.
Схема
Принципиальная схема датчика прсутствия
В середине детектора ставятся фотоэлементы для приема волн. Элементы закрываются общей линзой, содержащей в составе множество мелких линз для сосредоточения ИК лучей перед подачей на отражатели. При движении фокус сдвигается с элемента и пропадает на одном стекле, но показывается на другом. Датчик срабатывает после нескольких подобных пропаж и появлений.
Устройство содержит генератор волн, усилитель и компрессор. После возвратного приема измеряется сдвиг по частоте, находится скорость движения. Конденсатор в схеме уравнивает частоту с резонансным показателем антенны. Датчик собирается на плате из стекловолокнистого материала и закрывается корпусом, антенна выходит наружу.
Возможные применения
Как мы уже рассмотрели ранее, датчики присутствия применяются в разнообразных ситуациях и помещениях. Их можно установить даже в туалете.
Если уж начат процесс автоматизации управления светом во всей квартире, то зачем обделять вниманием туалетную комнату? И тут тоже можно получить определенные преимущества, если установить детекторы присутствия в туалете:
- Не надо искать на стене выключатель. Надо сказать, что такое автоматическое управление светом актуально в любых комнатах и даже в таких помещениях как подвал или кладовка.
- У вас будет своя система автоматического управления светом в туалете.
- Посещение этой отдельной комнаты станет более удобным.
- Можно сэкономить деньги на оплате счетов за электроэнергию, так как люди часто забывают погасить за собой свет.
- Параллельно можно автоматизировать включение вытяжки.
Производители
Theben AG
Немецкая компания существует с 1921 года. Поставляет высококачественные датчики, которые вписываются в интерьер любого помещения. Занимается разработкой инновационных продуктов.
OMRON
Это крупная японская корпорация, извечный мировой производитель электроники. Компании равняются на этого лидера в производстве средств автоматизации.
PD 360/8 Basic
Современный датчик присутствия с полным охватом территории (360 градусов). Он монтируется легко на потолок и стал поистине универсальным.
ESYLUX
Фирма занимается прямыми поставками осветительного оборудования и датчиков. Специализируется на изготовлении универсальных и практичных приборов, которые будут удобны любому россиянину вне зависимости от его финансового состояния.
