Датчики давления, разрежения, тензодатчики, тензопреобразователи

Измерение напряжений и усилий в действующих узлах и конструкциях оборудования считается одной из наиболее сложных задач.

Между тем в процессе эксплуатации техника подвергается разным видам нагрузок, которые определяют долговечность и надежность оборудования. Решение поставленных задач возможно с помощью тензометрических датчиков.

Установка подобных устройств целесообразна тогда, когда в дополнение к производственным факторам добавляются остаточные напряжения, постепенно накапливаемые в ходе работы.

Описание и назначение

При измерении деформаций, напряжений и усилий при помощи тензометрических датчиков используют изменение значений омического сопротивления материала, которое вызывается упругими деформациями металлической проволоки или полупроводников стержневого исполнения. Изменение сопротивления датчика передаётся при помощи кабеля или бесконтактным путем на измерительный мост. Там оно преобразуется в усиленные электрические сигналы, которые и фиксируются прибором.

Все типы тензометрических датчиков (или, иначе – тензорезисторов) используют зависимость между напряжениями и деформациями – закон Гука – который справедлив в области упругих деформаций.

Согласно закону Гука изменение электросопротивления, отнесённое к исходному значению данного параметра до деформации, пропорционально изменению удлинения, отнесённому к первоначальной длине измерительного элемента.

Применяя коэффициент пропорциональности, который зависит от диапазона измеряемых параметров и материала устройства, устанавливают зависимость между нагрузкой на датчик и его удлинением:

• ΔR/R = k×Δl/l,
• где:
• R – исходное значение электрического сопротивления;
• ΔR – изменение значения электрического сопротивления в процессе деформации;
• k – коэффициент пропорциональности;
• Δl – изменение длины при деформировании;
• l – исходная длина измерительного элемента до приложения к нему эксплуатационной нагрузки.
• Указанный тип устройств используется в весоизмерительной технике, поскольку относится к тензорным, определяющим усилия и внешние нагрузки.

Виды

Применяемость рассматриваемых измерительных элементов определяется материалом, из которого выполнен датчик. Чаще всего исходным материалом служит сплав константан, состоящий из 40% никеля и 60% меди. Для константана k ≈ 2; таким же порядком значений (1.5…3,5) обладают и другие сплавы постоянного электросопротивления.

Датчики полупроводникового типа имеют более высокие значения коэффициента пропорциональности. В зависимости от материала полупроводника (кремний или германий), а также состава легирующих добавок значения коэффициента достигают 50…70.

В связи с этим полупроводниковые тензометрические датчики более чувствительны, и их применяют для оценки малых удлинений. Вместе с тем полупроводниковые датчики характеризуются повышенными отклонениями своего удлинения в диапазонах 1,5…9 % относительного удлинения.

Для проволочных датчиков этот показатель не превышает 0,5%.

Конструкции тензометрических датчиков проволочного типа разрабатываются с учетом следующих ограничений:

• С целью получения достаточной точности измерений величина сопротивления проволочного элемента должна находиться в пределах 100…1000 Ом;
• Диаметр проволоки целесообразно иметь в диапазоне 0,01…0,03 мм;
• Длина проволочного элемента не должна превышать 250…300 мм.

В некоторых случаях приведенные ограничения не позволяют устанавливать тензометрические датчики в виде проволок, поэтому измерительные устройства изготавливают из фольги или плоских измерительных решеток. Для предохранения от повреждений, которые могут возникнуть при транспортировке или сборке таких датчиков, для их крепления в напольном исполнении применяют подложку из бумаги или тонкого пластика.

Чтобы обеспечить электрический контакт с измерительной решеткой, на подложке размещают проволочные выводы, которые затем присоединяются к датчику при помощи пайки.

Виды тензодатчиков, включающих в себя активный измерительный элемент, контактные выводы и подложку:

1. Плоский проволочный.
2. Фольговый.
3. Полупроводниковый, с одним или двумя стержнями.
4. Трубчатый.

Краткая характеристика наиболее распространённых исполнений тензодатчиков приводится далее.

• Консольные. Предназначены для измерения крутящих и изгибающих моментов, устанавливаются в метах наибольшего прогиба конструкций.
• Цилиндрические. Наименее компактны, зато позволяют определять значительные напряжения, приближающиеся по своим значениям к пределу текучести лимитирующего материала.
• S-образные. Дают возможность оценивать трехмерные деформации при объемном напряженно-деформированном состоянии. Чаще других нуждаются в поверке.

Устройство и принцип работы

По типу воздействия на исполнительные элементы конструкции различают тактильные, резистивные, пьезорезонансные, пьезоэлектрические, магнитные и емкостные датчики.

Тактильные

Срабатывают в результате механического действия на чувствительную поверхность. Позволяют устанавливать минимальные деформации, но при неточных настойках могут подавать и ложный сигнал.

Резистивные

Наиболее распространенный тип датчиков. Требуют подключения к слаботочной управляющей цепи, поскольку включают в себя тензорезисторный контур. Надежны при любом состоянии окружающей среды.

Пьезорезонансные

Относятся к устройствам полупроводникового типа, нуждаются в надежном обслуживании и тонкой настройке. Работают по принципу сравнения эталонного сигнала с фактическим.

Пьезоэлектрические

По своему действию подобны измерителям предыдущего типа, но подают сигнал при изменении значений контактных деформаций, прикладываемых к чувствительному элементу.

Магнитные

Изготавливаются из сплавов с переменным значением коэрцитивной силы, используются при измерении усилий в узлах оборудования, работающих в сильных электромагнитных полях.



Емкостные

Предназначены для измерения малых механических напряжений в деталях со сложной конфигурацией, когда изменение длины токопроводящей проволоки изменяет ее электрическую емкость.

Характеристика

Для изготовления тензометрических датчиков необходимо использовать материалы проволок, относительное изменение сопротивления которых пропорционально удлинению в максимальном диапазоне деформаций.

При этом коэффициент пропорциональности k должен иметь большие значения. Для компактных устройств со значительной чувствительностью приходится применять материалы, обладающие высоким удельным сопротивлением.

При этом температурная зависимость удельного сопротивления при изменении внешних условий должна быть незначительной, а лучше и вовсе отсутствовать.

Условия оптимального использования тензорезисторов:

• Малое различие между коэффициентами теплового расширения материала конструкции (или узла) и измерительной проволоки устройства.
• Нечувствительность к термическим напряжениям, которые возникают при соединении измерительного элемента с контролируемой частью оборудования или конструкции (для такого присоединения чаще всего используют пайку).
• Хорошая обрабатываемость паяных соединений, которая не изменяет эксплуатационные параметры оборудования.
• Надежность соединения, учитывающая возможные динамические удары и перемещения.

На параметр пропорциональности k влияют коэффициент Пуассона ε (представляющий собой условную меру изменения поперечного сечения детали при приложении к ней растягивающих напряжений) и теплофизические параметры материала, из которого изготовлен тензометрический прибор.

Схемы подключения

Конструкции тензометрических датчиков, в частности, их малая жесткость, вынуждают применять особые способы подключения рассматриваемых элементов. Например, участки проволочной решетки в местах возможного изгиба при деформации часто располагаются поперечно к направлению измерений.

Они воспринимают составляющие удлинения, действующие именно в этом направлении, и поэтому недостаточно точно реагируют на силы и деформации продольного направления.

Отношение чувствительности измерения удлинений в продольном и поперечном направлениях для датчиков проволочного исполнения находятся в пределах от -0,01 до +0,04.

Влияние описанного фактора уменьшается, если для измерения напряжений, крутящих моментов или усилий использовать фольговые силоизмерительные датчики.

По аналогии с печатными схемами, измерительная фольговая решетка, которая расположена на пластмассовой подложке, может быть получена в результате травления тонкой металлической фольги.

  Кроме того, токовая нагрузка на тензометрические датчики фольгового типа больше, чем на проволочные, вследствие чего тепло от фольговых тензометров отводится лучше.

Тензорезисторы часто приклеиваются к исследуемому конструктивному элементу. Клеевое соединение обеспечивает постоянную передачу деформации через подложку на измерительную решетку. Поэтому к клеям предъявляется также и ряд особых требований:

• Высокое сопротивление ползучести.
• Отсутствие гистерезиса.
• Влагостойкость.
• Адгезионная способность.
• Температуростойкость.

Наибольшую эксплуатационную надежность проявляют эпоксидные смолы холодного твердения. Для экспериментального определения многосторонней деформации используют розеточную систему данных устройств, которые образуют измерительный мост.

При этом образованная схема состоит из не менее, чем четырех закрепленных на подложке датчиков, которые размещаются крестообразно, треугольником, т-образно, в виде звезды.

Благодаря многолучевому размещению тензорезисторов их удлинения измеряются в двух, трех или четырех направлениях.

Сферы применения

Кроме определения удлинений, которые вызываются действием внешних нагрузок на конструктивные части оборудования, тензометрические датчики могут применяться для измерения собственных (остаточных) напряжений в момент их релаксации, это явление происходит при высверливании или разрезке некоторых конструктивных деталей и узлов.

Тонкопленочные датчики давления, которые изготавливаются путем осаждения из паровой фазы или распыления, используются для определения усилий, напряжений, крутящих моментов и деформаций в изоляционных элементах, которые размещаются непосредственно на полированных мембранах.

Для калибровки резистивных элементов используется лазерная подгонка, повышающая точность замеров. Диффузионные полупроводниковые датчики давления могут проникать в кремниевую чувствительную к давлению диафрагму, и не связаны со свойствами поверхности.

Это позволяет использовать их в технологиях миниатюрного тензометрирования.

Основным преимуществом тонкопленочных преобразователей является устранение нестабильности, вызванной клеем.

Технология тонких пленок считается более современной и обеспечивает превосходную стабильность при нулевом температурном режиме и полной чувствительности, а также высокую долговечность.



Часто применяемые условия для использования тензодатчиков перечислены далее.

Измерение веса

Необходимо в системах напольного типа, при помощи которых определяют массу груза. Характеризуются минимальными требованиями к точности монтажа и наладки.

Измерение давления

Используется в технологических линиях обработки металлов давлением. Одновременно производится также измерение рабочих сил и упругих деформаций. Датчики снабжаются силоизмерительным устройством с цифровой    индикацией.

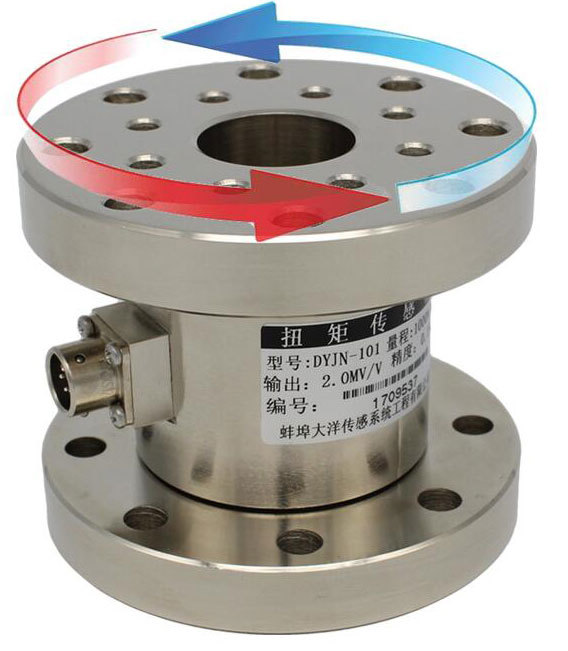

Измерение крутящего момента

Применяется для испытательного оборудования станций технического обслуживания автомобильного транспорта.

Определение ускорения

Иногда используется в экспериментальных лабораториях, где занимаются проектированием и испытаниями высокоскоростной рельсовой и безрельсовой техники.

Контроль перемещения

Самые распространенные отрасли применения – сейсмологические станции и фундаменты высокоточного массивного оборудования, преимущественно энергетического.



Плюсы и минусы

Тензорные датчики компактны, удобны при установке, практически не ограничивают работоспособность конструкции, где они установлены. Вместе с тем они часто подвержены эффекту старения, чувствительны к температурным напряжениям и иногда характеризуются повышенным разбросом получаемых данных.

Тонкоплёночные тензорезисторы, кроме того, характеризуются низким уровнем выходного сигнала, ограниченными частотными характеристиками и влиянием высокого напряжения на точность получаемых результатов.

Чаще других типов применяются в качестве весовых, а также для определения комплекса силовых факторов, постоянно изменяющихся в процессе работы оборудования или конструкции.

Преимущества тензометрических технологий:

• Быстрое время отклика;
• Простота компенсации температурных эффектов;
• Малая чувствительность к динамическим воздействиям.

Недостатки:

• Невозможность обеспечить более низкие диапазоны измерений;
• Снижение точности показаний при вибрациях;
• Необходимость точного совмещения с окружающей средой;
• Сложность первоначальной настройки.

Выпуск современных тензометрических датчиков регламентируется требованиями ГОСТ 21616-91.

Тензодатчик: принцип работы, устройство, типы, схемы подключения

Системы контроля производят постоянное наблюдение за состоянием различных механизмов, положением рабочих органов и, в том числе, контролируют вес. Для измерения величины веса и дальнейшего применения данных в логических схемах устанавливается тензометрический датчик (тензодатчик). Что это такое и как он работает мы рассмотрим в данной статье.

Что такое тензодатчик?

Тензометрический датчик, в соответствии с п.2.1.2 ГОСТ 8.631-2013 представляет собой весоизмерительный элемент, который реагирует на изменение величины физического воздействия (усилия) и переводит его в электрический сигнал.

Фактически это резистор, меняющий параметр омического сопротивления, по отношению к прилагаемой силе. На практике широко используются для измерения массы и нагрузки в весоизмерительных системах.

В зависимости от сферы применения используются различные типы тензодатчиков, отличающихся как принципом действия, так и конструктивными особенностями.

Конструкция

В качестве примера рассмотрим наиболее простой вариант тензодатчика, где в роли чувствительного элемента выступает тензорезистор. Конструктивно его можно представить в виде тонкой упругой проволоки или пленки, распределенной по контролируемой поверхности.

• Работа тензорезистора основывается на законе Гука, гласящем, что изменение электрического сопротивления по отношению к исходному положению элемента пропорционально удлинению или сжатию сенсора. Руководствуясь данным принципом определяется коэффициент пропорциональности:
• K = Δl / l = ΔR / R
• Где:

• K – коэффициент пропорциональности;
• Δl – величина изменения длины в ходе деформации;
• l – длина измеряемого элемента в состоянии покоя;
• ΔR – изменение величины сопротивления при деформации;
• R – значение сопротивления тензорезистора в нормальном положении.

На практике это реализуется следующим образом (рисунок 1):

Рис. 1. Устройство тензорезистора

При нахождении в состоянии покоя дорожки тензорезистора имеют определенное сечение и длину проводника. Сопротивление всего резистивного элемента тензодатчика будет определяться по формуле:

R = (ρ*l)/S , где

• ρ – удельное сопротивление материала, как правило, в качестве металла с постоянным удельным сопротивлением используют константан;
• l – длина проводника тензодатчика;
• S – поперечное сечение проводника тензодатчика.

Таким образом, в случае удлинения тензодатчика длина проводящих дорожек увеличивается, а поперечное сечение уменьшается. Как результат, омическое сопротивление тензорезистора будет повышаться.

При сжатии произойдет обратный процесс – длина проводящих элементов уменьшиться, а их поперечное сечение увеличиться.

В результате сжатия сопротивление тензодатчика уменьшиться, что и лежит в основе принципа его работы.

Принцип работы

В большинстве случаев тензодатчик функционирует не от одного тензорезистора, а включает в себя мостовую измерительную схему. Такой принцип получил название моста Уитстона и реализуется следующим образом (рисунок 2):

Рис. 2. Принцип действия тензодатчика

Как видите на рисунке, в плечи моста включены четыре тензорезистора, которые расположены на гибкой подложке, что обеспечивает им упругую деформацию в ходе измерений.

Все резистивные элементы тензодатчика подбираются равнозначными, что обеспечивает на выходе в состоянии покоя нулевое значение разности потенциалов в точках + S и – S. Это обозначает, что в ненагруженном идеальном тензодатчике не будет протекать ток в выходной цепи измерительного прибора.

 В реальном устройстве, все равно существует токовая нагрузка из-за конструктивных отличий резистивных деталей, температурных колебаний.

Как только к измерительному органу прибора будет приложена механическая нагрузка, гибкое основание деформируется, от чего изменятся рабочие параметры всех резисторов в цепи моста тензодатчика. В большинстве случаев попарно происходит сжатие и растяжение тензорезисторов (рисунок 3):

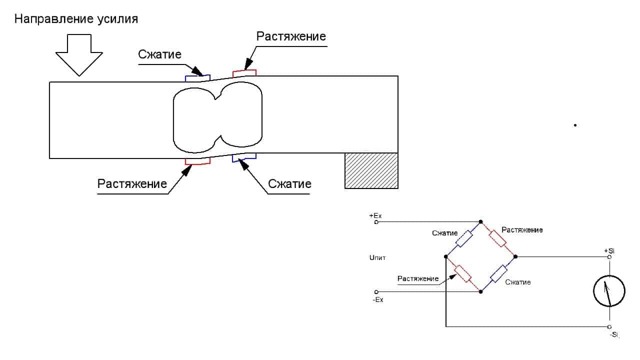

Рис. 3. Воздействие нагрузки на тензодатчик

Как видите, на рисунке два резистора сжимаются, а другие два растягиваются, в результате чего происходит искажение моста. Электрическая цепь выходит из равновесия и через выход тензодатчика начинает протекать электрический ток.

О чем будет свидетельствовать отклонение стрелки гальванометра или дисплей оборудования, реагирующий на изменение разности потенциалов.

Как только нагрузка перестанет воздействовать на тензодатчик, гибкая пластина вернется в исходное состояние, а измерительный мост снова перейдет в состояние равновесия.

На данном примере мы рассмотрели простейший вариант четырехпроводного тензометрического датчика. Но на практике также используются пяти и шестипроводные весоизмерительные сенсоры, что обусловлено типом конкретного устройства.

Типы

Сфера применения тензометрических датчиков охватывает ряд устройств самого различного назначения. Поэтому для измерения величины физического воздействия применяются тензодатчики разных типов. Разделение сенсоров по видам осуществляется на основании нескольких факторов.

Рис. 4. Типы датчиков по форме грузоприемного основания

Так, в зависимости от формы грузоприемного основания выделяют:

• Консольные (балочные) – устанавливаются в некоторых типах весов, при взвешивании контейнеров и т.д.;
• S-образные – применяются для измерения поднимаемых грузов;
• Мембранные – используются в системах контроля, высокоточных измерителях и т.д.;
• Колонные – монтируются в оборудовании с большой массой;

В зависимости от вида метода измерения все тензодатчики подразделяются на:

• Резистивные – в основе работы лежит тензорезистор или мост из них, расположенный на гибком основании. Такой тензодатчик крепится к поверхности измерителя и реагирует на механические деформации. В соответствии с п.1.1 ГОСТ 21616-91 разделяются на проволочные и фольгированные. По количеству и форме разделяются на одиночные, розетки, цепочки, мембранные розетки.
• Тактильные – состоят из двух проводников, между которыми расположена перфорированная пленка диэлектрика. При нажатии проводники продавливают мягкий диэлектрик и обеспечивают некую проводимость, чем изменяется величина сопротивления. По типу измерения бывают датчики касания, проскальзывания, усилия.
• Пьезорезонансные – основаны на  полупроводниковых элементах, в таких тензодатчиках происходит сравнение реального сигнала с эталонным.
• Пьезоэлектрические – основаны на собственном напряжении выхода электронов некоторых полупроводниковых кристаллов. При воздействии усилия на кристалл меняется и величина зарядов, что передается на измерительный орган тензодатчика.
• Магнитные – используют свойство магнитных проводников изменять величину магнитной проницаемости в зависимости от физических параметров. При сжатии или растяжении сердечника, электромагнитный поток, формируемый катушкой, будет изменяться. В результате чего индуктивность тензодатчика также отклонится от образцового состояния.
• Емкостные – используют эффект переменного конденсатора, в котором с уменьшением расстояния между пластинами будет возрастать емкость. А при увеличении расстояния или уменьшении площади пластин емкость уменьшится.

Рис. 5. Принцип действия емкостного тензодатчика

В соответствии с п.1.2 ГОСТ 28836-90 по характеру прилагаемого усилия тензодатчики можно разделить на те, которые реагируют на сжатие, растяжение и универсальные.

Схемы подключения

На практике применяются различные способы подключения тензодатчика в общую цепь. Наиболее простой вариант –  схема четырехпроводного подключения, которая приведена на рисунке 6 ниже:

Рис. 6. Четырехпроводная схема подключения

В данном случае схема подключения подразумевает строгое соблюдение цветовой маркировки проводов: красного и белого для подачи напряжения питания, а черного и зеленого для съема получаемого сигнала.

Пятый провод используется для заземления корпуса оборудования, в некоторых моделях используется экран для устранения помех.

Такой вариант применяется для силовых датчиков, слаботочного оборудования, устанавливаемого непосредственно в месте измерения и фиксации результата. На практике может реализоваться следующим образом:

Рис. 7. Практическая реализация четырехпроводной схемы подключения

Когда весоизмерительный блок удален от контрольного блока, используется шестипроводная схема для исключения влияния омического сопротивления проводов питания на результат измерений.

Рис. 8. Шестипроводная схема с цепью обратной связи

Выводы + E и – E применяются для подачи напряжения питания на тензодатчик. С клемм + Sen и – Sen снимается падение напряжения на проводах, которое затем вычитается из результирующего сигнала.  Контакты + S и – S используются для съема показаний, функция вычитания реализуется следующим образом:

Рис. 9. Практическая реализация вычитания напряжения

Назначение

Тензодатчик устанавливается в различных приборах и приспособлениях для отслеживания реакции на физическое воздействие. На сегодняшний день сфера его применения охватывает самые различные отрасли промышленности и народного хозяйства, где он используется для:

• Измерения веса – устанавливается в электронных весах различного типа.
• Определения ускорения – применяется при испытании транспортных средств.
• Измерения давления – распространено в сфере обработки поверхностей, при контроле прилагаемого усилия, в механических средствах и т.д.
• Контроля перемещения – фиксируют перемещение строительных элементов, фундаментов, сейсмологических приспособлений и т.д.
• Измерения крутящего момента – применяется в машиностроительной отрасли, для технического обслуживания и прочих.

Как выбрать?

При выборе модели для измерения какого-либо физического усилия или веса, необходимо руководствоваться основными параметрами сенсора. К таким характеристикам относятся:

• Диапазон измерений – определяет границы весовой нагрузки, которую сможет фиксировать тензодатчик;
• Класс точности – выбирается в зависимости от параметров оборудования и требований к точности измерений;
• Схема подключения – по количеству подключаемых выводов  может использоваться четырех или шестипроводная схема;
• Термокомпенсация  – для тензодатчиков, где необходима высокая точность измерений, важно учитывать влияние температуры окружающей среды, применяются термокомпенсирующие элементы;
• Степень защиты – обозначается индексом  IP и определяет устойчивость к воздействию пыли и влаги на тензодатчик.

Список использованной литературы

1. Клокова Н.П. «Тензорезисторы: Теория, методики расчета, разработки» 1990
2. Фрайден Дж. «Современные датчики. Справочник» 2005
3. Клокова Н.П. «Тензодатчики для измерений при повышенных температурах» 1965
4. Пучкин Б.И. «Приклеиваемые тензодатчики сопротивления» 1966
5. Ильинская Л.С., Подмарьков А. «Полупроводниковые тензодатчики» 1966

Что такое тензодатчик, типы тензометрических датчиков, схема подключения и их применение

«Точность – вежливость королей!» В наше время актуальность этого средневекового французского афоризма только растет. Для проведения точных измерительных вычислений на производстве и в быту все шире используются приборы на основе тензометрических датчиков.

Что такое тензометрия и для чего нужны тензодатчики

Тензометрия (от лат. tensus — напряжённый) — это способ и методика измерения напряжённо-деформированного состояния измеряемого объекта или конструкции. Дело в том, что нельзя напрямую измерить механическое напряжение, поэтому задача состоит в измерении деформации объекта и вычислении напряжения при помощи специальных методик, учитывающих физические свойства материала.

В основе работы тензодатчиков лежит тензоэффект — это свойство твёрдых материалов изменять своё сопротивление при различных деформациях.

Тензометрические датчики представляют собой устройства, которые измеряют упругую деформацию твердого тела и преобразуют её величину в электрический сигнал. Этот процесс происходит при изменении сопротивления проводника датчика при его растяжении и сжатии.

Они являются основным элементом в приборах по измерению деформации твёрдых тел (например, деталей машин, конструкций, зданий).

Устройство и принцип работы

Основу тензодатчика составляет тензорезистор, оснащенный специальными контактами, закрепленными на передней части измерительной панели.

В процессе измерения чувствительные контакты панели соприкасаются с объектом.

Происходит их деформация, которая измеряется и преобразуется в электрический сигнал, передаваемый на элементы обработки и отображения измеряемой величины тензометрического датчика.

В зависимости от сферы функционального использования датчики различаются как по типам, так и по видам измеряемых величин. Важным фактором является требуемая точность измерения. Например, тензодатчик грузовых весов на выезде с хлебозавода совершенно не подойдет к электронным аптекарским весам, где важна каждая сотая часть грамма.

  Что такое термостат и какой у него принцип работы

Рассмотрим более предметно виды и типы современных тензометрических датчиков.

Датчики крутящего момента

Датчики крутящего момента предназначены для измерения крутящего момента на вращающихся частях таких систем, как коленвал двигателя или рулевой колонки. Тензодатчики крутящего момента могут определять как статический, так и динамический момент контактным либо бесконтакным (телеметрическим) способом.

Тензодатчики балочного, консольного и кромочного типов

Эти типы датчиков изготавливают обычно на основе параллелограммной конструкции со встроенным элементом изгиба для высокой чувствительности и линейности измерений. Тензорезисторы в них закрепляются на чувствительных участках упругого элемента датчика и соединяются по схеме полного моста.

Конструктивно балочный тензодатчик имеет специальные отверстия для неравномерного распределения нагрузки и выявления деформаций сжатия и растяжения. Для получения максимального эффекта тензорезисторы по специальным меткам строго ориентируют на поверхности балки в ее самом тонком месте.

Высокоточные и надежные датчики этого типа используют для создания многодатчиковых измерительных систем в платформенных или бункерных весах.

Нашли они свое применение и в весовых дозаторах, фасовщиках сыпучих и жидких продуктов, измерителях натяжения тросов и других измерителях силовых нагрузок.

Тензодатчики силы растяжения и сжатия

Тензодатчики силы растяжения и сжатия, как правило, имеют S-образную форму, изготавливаются из алюминия и легированной нержавеющей стали.

Предназначены для бункерных весов и дозаторов с пределом измерения от 0,2 до 20 тонн.

S-образные тензодатчики силы растяжения и сжатия могут использоваться в станках по производству кабелей, тканей и волокон для контроля силы натяжения этих материалов.

Тензорезисторы проволочные и фольговые

Проволочные тензорезисторы делают в виде спирали из проволоки малого диаметра и крепят на упругом элементе или исследуемой детали с помощью клея. Их отличает:

• простота изготовления;
• линейная зависимость от деформации;
• малые размеры и цена.

Из недостатков отмечают низкую чувствительность, влияние температуры и влажности среды на погрешность измерения, возможность применения только в сфере упругих деформаций.

Фольговые тензорезисторы в настоящее время являются наиболее распространенным типом тензорезисторов из-за их высоких метрологических качеств и технологичности производства. Это стало доступным благодаря фотолитографической технологии их изготовления.

Передовая технология позволяет получать одиночные тензорезисторы с базой от 0,3 мм, специализированные тензометрические розетки и цепочки тензорезисторов с широким рабочим температурным диапазоном от –240 до +1100 ºС в зависимости от свойств материалов измерительной решетки.

Преимущества и недостатки тензодатчиков

Широкое применение тензодатчики получили благодаря своим свойствам:

• возможности монолитного соединения датчика деформации с исследуемой деталью;
• малой толщине измерительного элемента, что обеспечивает высокую точность измерения с погрешностью 1-3 %;
• удобстве крепления, как на плоских, так и на криволинейных поверхностях;
• возможности измерения динамических деформаций, меняющихся с частотой до 50000 Гц;
• возможности проведения измерений в сложных условиях окружающей среды в температурном интервале от -240 до +1100˚С;
• возможности измерений параметров одновременно во многих точках деталей;
• возможности измерения деформации объектов, расположенных на больших расстояниях от тензометрических систем;
• возможностью измерения деформаций в движущихся (крутящихся) деталях.

Из недостатков следует отметить:

• влияние метеоусловий (температуры и влажности) на чувствительность датчиков;
• незначительные изменения сопротивления измерительных элементов (около 1%) требует применение усилителей сигналов.
• при работе тензодатчиков в условиях высокотемпературной или агрессивной среды необходимы специальные меры их защиты.

Основные схемы подключения

Рассмотрим это на примере подключения тензометрических датчиков к бытовым или промышленным весам. Стандартный тензодатчик для весов имеет четыре разноцветных провода: два входа — питание (+Ex, -Ex), два других — измерительные выходы (+Sig, -Sig). Встречаются также варианты с пятью проводами, где дополнительный провод служит в качестве экрана для всех остальных. Суть работы весового измерительного датчика балочного типа довольно проста. На входы подается питание, а с выходов снимается напряжение. Величина напряжения зависит от приложенной нагрузки на измерительный датчик.

  Что такое термопара, принцип действия, основные виды и типы

Если длина проводов от весового тензодатчика до блока АЦП значительна, то сопротивление самих проводов будет влиять на показание весов.

В этом случае целесообразно добавить цепь обратной связи, которая компенсирует падение напряжения путем корректировки погрешности от сопротивления проводов, вносимую в измерительную цепь.

В этом случае схема подключения будет иметь три пары проводов: питания, измерения и компенсации потерь.

Примеры использования тензометрических датчиков

• элемент конструкции весов.
• измерение усилий деформации при обработке металлов давлением на штамповочных прессах и прокатных станах.
• мониторинг напряженно-деформационных состояний строительных конструкций и сооружений при их возведении и эксплуатации.
• высокотемпературные датчики из жаропрочной легированной стали для металлургических предприятий.
• с упругим элементом из нержавеющей стали для измерений в химически агрессивной среде.
• для измерения давления в нефте и газопроводах.

Простота, удобство и технологичность тензодатчиков — основные факторы для дальнейшего активного их внедрения, как в метрологические процессы, так и использования в повседневной жизни в качестве измерительных элементов бытовой техники.
