Датчик скорости ВАЗ 2109 инжектор: где находится, замена, распиновка

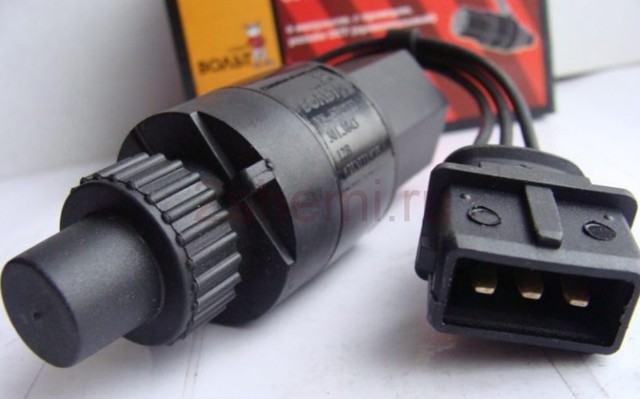

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины.

Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться. При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается.

Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором.

Это существенно продлевает срок ее службы.

Если проверка показала, что ДС неисправен, нужно произвести его замену. Ремонт датчиков и им подобных мелких электронных устройств — дело неблагодарное. В гаражных условиях сделать это вряд ли получится и единственное, что можно предпринять — очистить контакты от окисления (бывает проблема в этом).

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал.

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Датчик скорости ваз 2109 (карбюратор, инжектор): где находится, неисправности — Сайт о знаменитом отечественном автомобиле Гранта

Для начала расскажем, где расположен датчик скорости в автомобиле ВАЗ-2109.

Как и на большинстве отечественных автомобилей с передним приводом, датчик скорости для ВАЗ-2109 располагается в коробке передач, а если быть точнее, то на приводе самого спидометра. Для того чтобы к нему подобраться, нужно открыть капот и рекомендуется снять адсорбер, чтобы было удобнее произвести замену.

Как узнать, что наш прибор вышел из строя

Рассмотрим основные признаки неисправности:

1. Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
2. Неисправный холостой ход.
3. Последнее время вы наблюдаете повышенный расход бензина.
4. По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.

Наиболее частые причины поломки датчика скорости ВАЗ-2109

Выделяют две основные причины неисправности:

1. Имеют место проблемы в проводке: обрыв контакта, провода, контакты загрязнены или подключены не совсем правильно.
2. Трос вашего спидометра очень изношен.

Что следует сделать в таких случаях

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре.

Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу.

Вследствие этих неровностей прибор выходит из строя достаточно быстро.

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Меняем датчик скорости для ВАЗ-2109

Для того чтобы произвести замену, нам будет необходимо следующее: новый датчик скорости (старый не ремонтируется), а также ключи на «10» и «12». Для начала нам следует отключить аккумулятор, потом уже датчик скорости.

Во время демонтажа неисправного прибора вам необходимо быть очень осторожными и аккуратно снимать его со штока, чтобы избежать его поломки. Все, теперь можем ставить новый датчик – все действия проделаем в обратном порядке. Аккуратно ставим новый датчик на шток, подключаем его и в самом конце, когда все контакты загерметизированы (желательно это сделать), подключаем аккумулятор.

Но это еще не все. Для того чтобы наш новый датчик отображал правдивые результаты, сразу же после его установки необходимо обнулить данные электронного бортового компьютера. В противном случае правильных данных даже в случае установки нового датчика не ждите. Удачного вам монтажа, демонтажа и долгой эксплуатации вашего автомобиля!

Замена датчика скорости на ВАЗ 2109 (инжектор)

Механический способ измерения скорости движения автомобиля давно в прошло. Сегодня эту функцию берет на себя датчик скорости, работа которого основана на эффекте Холла.

Датчик передает на контроллер импульсы (электромагнитные), и на их основе контроллер вычисляет, с какой скоростью в данный конкретный момент движется машина.

Как он работает

Принцип работы основан на следующем. За каждый пройденный километр пути датчик скорости (ДС) передает на контроллер определенное количество импульсов.

Количество передаваемых за 1 км импульсов — 6004. Чем быстрее движется машина, тем быстрее передаются импульсы. За счет этого контроллер определяет скорость на основе временного интервала между получаемыми импульсами.

Следует отметить, что есть у ДС и дополнительная функция, позволяющая частично экономить топливо для ВАЗ 2109. При движении накатом на скорости более 20 километров в час, контроллер, опираясь на данные от ДС, не открывает подачу топлива.

Расположение

Место расположения датчика скорости практически на всех автомобилях семейства АвтоВАЗ одинаковое.

https://www.youtube.com/watch?v=XraVvXBgO54

Датчик располагается на механизме привода спидометра, то есть на КПП. Чтобы отыскать устройство, откройте капот, снимите адсорбер (это не обязательно, но так удобнее добираться до ДС). Со стороны внутреннего правого ШРУСа есть провод, идущий на КПП. Именно он и подключен к разъему искомого датчика.

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

• Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
• Холостой ход ведет себя нестабильно;
• Растет расход бензина;
• Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

1. Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.
2. Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание. Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.
3. Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Датчик скорости (ДС) инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099

• Датчик скорости инжекторных автомобилей ВАЗ 2108, 2109, 21099 является элементом электронной системы управления двигателем.
• Назначение датчика скорости
• Датчик скорости предназначен для определения скорости автомобиля блоком управления (контроллером) ЭСУД.
• Устройство датчика скорости

Датчик скорости представляет собой электромагнит, установленный на выходном валу привода спидометра в коробке передач автомобиля. Сверху на него крепится трос спидометра. ДС имеет колодку с тремя выводами: токовой, импульсный и масса.

На внутренней оси датчика, соединенной с приводом спидометра установлен многополюсный магнит и имеется задающий диск. Внутренняя ось датчика вращается вместе с приводом спидометра и его тросом.

Расположение на автомобиле

Датчик скорости на автомобилях ВАЗ 2108, 2109, 21099 устанавливается на коробке передач (на выходном валу привода спидометра). На автомобилях ВАЗ 2108, 2109, 21099 привод спидометра расположенного в щитке приборов механический (не электронный) поэтому ДС вкручивается в коробку, а на него крепится гибкий вал, идущий к спидометру.

Принцип действия датчика скорости

Блок управления подает на датчик скорости напряжение на 2 – 3 В ниже напряжения в бортовой сети автомобиля. Обратно ДС на блок управления посылает импульсы определенной частоты, напряжением от 1-го до 5-ти В. По их частоте блок управления рассчитывает скорость автомобиля.

Шесть импульсов датчика соответствует 1 метру пути пройденным автомобилем (один оборот колеса) и одному обороту оси выходного вала привода спидометра. Импульсы возникают при прохождении задающего диска в магнитном поле датчика (эффект Холла).

• Их напряжение меняется от 1 В до 5 В.
• Неисправности датчика скорости
• При выходе из строя датчика скорости контроллер не может определить едет автомобиль или стоит и переходит на расчет топливоподачи по сигналу с датчика массового расхода воздуха и датчика положения дроссельной заслонки.
• Такая работа имеет некоторые негативные последствия: обороты принудительного холостого хода (ПХХ) при движении автомобиля становятся ниже нормы (они должны быть несколько выше оборотов ХХ на неподвижном автомобиле) как следствие двигатель может глохнуть при переключении передач в движении или езде «накатом» (с включенной передачей и отпущенной педалью «газа»).

Помимо этого двигатель теряет в приемистости при попытке резко набрать обороты (например, при резком старте или ускорении в движении). Расход топлива несколько возрастает.

1. При отказе ДС в память контроллера заносится код ошибки.
2. При устранении неисправности ДС в первую очередь стоит проверить его разъем и идущую к нему проводку, а также привод спидометра.
3. Применяемость датчика скорости

Датчики скорости с круглым разъемом 2112-3843010-30, 2112-3843010 используется в ЭСУД с контроллером GM VS 5.1 и Январь 4.1. С плоским 2110-3843010-10 (-13, -18) — ЭСУД с контроллерами BOSH и Январь 5.1.

• Примечания и дополнения
• — Показания датчика скорости также использует спидометр автомобиля.
• — Применение колес большей или меньшей размерности изменяет показания спидометра в меньшую или большую сторону.

Популярные статьи

• Регулировка уровня топлива в поплавковой камере ка. Неправильно установленный уровень топлива в поплавковой камере карбюратора может явиться. 336 views
• «Провал» при нажатии на педаль «газ. Провал – внезапный перебой в работе двигателя автомобиля. Может возникнуть на. 325 views
• Жиклеры карбюраторов Солекс. Карбюраторы семейства Солекс имеют практически одинаковое устройство (корпус, крышка). Но. 299 views
• Установка момента зажигания (угла опережения зажиг. Установка момента зажигания – это одна из основных настроек. 268 views

Свежие комментарии

• Mechanik on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс Проверьте уровень топлива в поплавковой камере карбюратора. Плюс проверьте качает ли бензонасос.
• Борис on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс После газа не работает на бензине. Двигатель запускается на 2-3 секунды и глохнет. Через пол минуты то же самое.
• Борис on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс двигатель запускается но через 2-3 секунды глохнет. через 0,5 минуты то же самое
• Андрей on Замена порогов на автомобиле ВАЗ 2108 Спасибо полезная статья. тоже предстоит на восьмаке менять порог.

Автоновости

(C) 2011 — 2017 twokarburators.ru

Источники: https://ladaautos.ru/vaz-2109/gde-naxoditsya-i-neispravnosti-datchika-skorosti-vaz-2109.html, https://luxvaz.ru/vaz-2109/348-zamena-datchika-skorosti.html, https://twokarburators.ru/?p=5622

Источник:

Замена датчика скорости на ВАЗ 2109 (инжектор)

Проводка – ВАЗ 2109 – инжектор: особенности контрольных датчиков и блока ЭБУ

Если кузов ВАЗ 2109 в хорошем состоянии, то после выработки силовым агрегатом ресурса, перед владельцами стоит выбор нового мотора. А поскольку карбюраторные версии больше не выпускаются, для установки инжекторной потребуется и полная замена штатной электропроводки.

Для замены мотора потребуется и новый комплект проводки

Справочно: в карбюраторном двигателе топливо смешивалось с воздухом воздушным потоком, а уже затем попадало в цилиндры. В инжекторном его подача осуществляется прямо в цилиндры с помощью форсунок, управляемых электроникой.

Что под капотом

Давайте вспомним, чем отличается новый силовой агрегат:

1. На смену трамблеру и катушке зажигания, отвечающим за образование искры в цилиндрах пришел электронный блок – ЭБУ;
2. Подкапотная проводка ВАЗ 2109 на инжектор имеет ряд конструктивных особенностей. В частности: больше разъемов, иные параметры (сечение, изоляция);
3. Вместо карбюратора установлен блок форсунок, управляемых электроникой;
4. Автоматика основывается на показаниях множества датчиков, которых нет на карбюраторных моторах, соответственно, что и проводка на инжектор ВАЗ 2109 имеет больше компонентов.

Под капотом инжекторной версии ВАЗ 2109 проводов и электроники стало больше

Справочно: В инжекторных версиях под капотом установлен единый модуль зажигания, в котором катушка и коммутатор объединены в общее устройство искрообразования.

А еще давайте разберемся в модификациях электропроводки на Камаз.

Контрольные датчики

Чтобы силовой агрегат с инжекторной системой работал, электронному блоку необходимы показания важнейших параметров.

И за это отвечают специальные датчики, которыми оснащен мотор:

1. ДПКВ (датчик положения коленчатого вала). Один из самым главный параметров, без которого автомобиль даже не запустится. Он сообщает ЭБУ когда необходимо впрыскивать топливо и воспламенять его в цилинде;
2. ДМРВ (датчик массового расхода воздуха). Установлен после воздушного фильтра и отвечает за количественный состав топливовоздушной смеси;
3. ДД (датчик детонации). На его показаниях ЭБУ рассчитывает угол опережения зажигания – важнейший параметр начала фазы воспламенения топливовоздушной смеси в цилиндре автомобиля;
4. ДПДЗ (датчик положения дроссельной заслонки). В отличие от карбюраторной схемы, где педаль напрямую управляет заслонкой, в инжекторных моторах педаль не соединена с исполнительным механизмом;
5. РХХ (регулятор холостого хода). Необходим для обогащения топливовоздушной смеси для устойчивой работы двигателя вне движения;
6. ДТ (датчик температуры). Есть на всех моторах и отвечает за контроль температуры охлаждающей жидкости;
7. ДСА (датчик скорости автомобиля). На его показаниях ЭБУ рассчитывает количество топлива и воздуха.

Наличие датчиков видоизменило и электрическую схему автомобиля – электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

Оригинальная схема электропроводки ВАЗ 2109 на инжектор

На представленном выше фото схемы с датчиками цифрами обозначены:

1. ДПДЗ;
2. ДПКВ;
3. ДТ;
4. ДСА;
5. Клапан продувки адсорбера;
6. ДМРВ;
7. ДД и другие.

Совет: Для их установки в старом кузове автомобиля ничего переделывать не нужно. Производитель свел к минимуму подготовительные работы, а прилагаемая к силовому агрегату инструкция подробно описывает порядок установки навесных компонентов.

Блок ЭБУ

Электронные «мозги» современного инжекторного двигателя – это блок ЭБУ.

Именно он ведает всеми электрическими процессами силового агрегата, и конструктивно состоит из:

1. постоянного запоминающего устройства (ПЗУ);
2. оперативного запоминающего устройства (ОЗУ);
3. микропроцессора, обрабатывающего электронные сигналы, поступающие от датчиков двигателя.

Цена ошибки при вмешательстве в работу ЭБУ может быть непомерно высокой

Совет: вмешиваться в его работу, равно как и диагностировать своими руками параметры его работы недопустимо.

Все электронные компоненты ЭБУ рассчитаны на очень малое напряжение. Их может вывести из строя даже электростатический разряд от прикосновения рукой.

Чтобы избежать повреждений ЭБУ, мастера на станциях технического обслуживания:

1. избегают прикосновений к штекерам ЭБУ;
2. не дотрагиваются руками до электронных компонентов на его платах;
3. при перепрошивке настроек ПЗУ изолируют выводы микросхемы.

Проводка — ВАЗ 2109: рассмотрим “начинку пирога”. Об этом читайте здесь.

Что внутри салона

Замена силового агрегата потребует и замены внутрисалонной проводки.

Многие владельцы совмещают этот процесс и с заменой панели приборов на современную:

1. «высокая» панель от ВАЗ 21099 подходит без изменений;
2. Панель «ЛЮКС» от модели ВАЗ 2114 подходит в небольшими переделками.

Схема проводки ВАЗ 2109 на инжектор потребуется и для замены внутрисалонных проводов

Совет: в интернете достаточно много видео материалов, где подробно описывается процесс доработки панели. Внимательно изучите их все перед началом работ на своем автомобиле.

Практические советы

Эксплуатация инжекторного силового агрегата, и в частности обслуживание его электронных компонентов, в корне отличается от систем карбюраторного мотора.

Владельцы переоборудованных автомобилей должны усвоить несколько основных правил:

• Перед демонтажем узлов системы управления впрыском, обязательно отсоедините минусовой провод от клеммы аккумуляторной батареи;

Работа с проводкой автомобиля требует внимательности и аккуратности

• Не запускайте двигатель при плохом контакте наконечников проводов на аккумуляторной батарее. Обязательно проверяйте, насколько плотно они затянуты;
• Запрещается отсоединять аккумуляторную батарею при работающем двигателе автомобиля. Это гарантированно приведет к выходу из строя ЭБУ;
• Следите за температурой ЭБУ. Не допускается его перегрев (65°С при работе автомобиля и выше 80 °С, например при сушке в покрасочной камере). Если такой процесс неизбежен – демонтируйте ЭБУ с автомобиля на время работ;
• Также необходимо снимать ЭБУ или отключать его от бортовой системы автомобиля при проведении сварочных работ с кузовными деталями.

Выводы

Надеемся, что наша статья поможет вам избежать досадных ошибок при обслуживании автомобиля ВАЗ 2109. И предложенные схемы помогут разобраться в тонкостях работы электронных компонентов.

Давайте разберемся, зачем нужна автовладельцу схема электропроводки на ГАЗель.

Ваз 2109: замена датчика скорости своими силами

Замена датчика скорости ваз 2109

Что же представляет собой и какие функции выполняет датчик скорости автомобиля?
Итак, в основе его работы заложен так называемый эффект Холла, а результатом данного эффекта являются электронные импульсы напряжения поступающие в электронный блок управления автомобилем.

 Устройство и принцип работы

Необходимо отметить, что частота этих импульсов напрямую зависит от скорости вращения ведущих колес.

Таким образом, на каждый пройденный автомобилем километр пути на его блок управления поступает ориентировочно 6004 импульса.

Скорость движения автомобиля и показания тахометра вычисляются электронным блоком управления за счет анализа временных интервалов между полученными импульсами.

Внимание! В следствии выше сказанного необходимо понимать, что установка колес с отличным от номинального размера диаметром напрямую сказывается на показаниях спидометра.

Помимо информационной роли датчик скорости влияет на режимы работы самого двигателя, так как в зависимости от скорости движения автомобиля блок управления меняет режимы:

• Холостого хода, которые на движущемся автомобиле несколько повышены;
• Отсечки топлива при закрытии заслонки дросселя;
• Плавности переключения на холостой ход, который зависит не только от скорости автомобиля, но и от оборотов двигателя.

Должен сказать, что в ваз 21099 замена датчика скорости это, к сожалению, стандартная процедура, это связано с хрупкостью и чрезвычайной ненадежностью данного узла. Благо цена не велика и процесс замены датчика не сложен(см.Как проводится замена датчика скорости), что позволяет провести все работы по его замене своими руками.

Причины

Существует несколько причин выхода из строя ДС:

• Первая и, как правило, основная – тросик спидометра. В процессе эксплуатации на самом тросике образуются разрывы и заусенцы, которые, в дальнейшем,  начинают цепляться за его оплетку и приводят к обрыву и закусыванию тросика, а так же к сбиванию граней в зацеплении;
• Электропроводка, а именно жгут проводов датчика, который может, соприкасаясь с выпускным коллектором, под воздействием температура банально расплавится и замкнуть провода.
• В первом случае для предотвращения неисправности желательно изредка смазывать тросик спидометра в его оплетке путем шприцованния внутрь масла, что значительно улучшает его эластичность и продлевает срок его службы;
• Во втором же случае необходимо проложить жгут проводов так, чтобы исключить контакт с горячими поверхностями.

Меры предосторожности

Совет! Если наблюдаются подергивания стрелок приборов (спидометр и тахометр), не откладывайте в «долгий ящик» смазку или даже возможную замену тросика спидометра, так как его дальнейшие заедания могут привести к выходу из строя самого датчика скорости.

Диагностика

Как «видит» неисправность электронный блок управления автомобиля

Конечно же, он (ЭБУ) регулярно проводит самодиагностику всех систем автомобиля, но дело в том, что отсутствие сигналов от датчика скорости не дает контроллеру определить – стоит ли автомобиль  или же находится в движении.

И только при сопоставлении данных о наличии больших оборотов двигателя и  одновременных больших нагрузок (определяется по массовому расходу воздуха) блок управления «видит» неисправность датчика скорости, так как при этих параметрах отсутствуют ожидаемые от него импульсы напряжения.

Как видит неисправность водитель

Внимательно приглядевшись, опытный водитель, хорошо знающий «повадки» своего автомобиля, сможет определить неполадки датчика скорости, внимательно прислушавшись к работе двигателя на некоторых режимах, а именно:

• Режим холостого хода, пониженные обороты которого при выключении передачи (резком сбросе нагрузки) на движущемся автомобиле приводят к остановке двигателя;
• Режим набора мощности (разгона) при котором наблюдается потеря динамики автомобиля.

В любом случае неисправность ДС проявляет себя как отказ работы одометра и спидометра, а так же  срабатывания на щитке приборов светового индикатора неисправностей «CHECK».

Проверка

Также ДС возможно поверить с помощью вольтметра, для чего:

• Подсоединяем щупы измерительного прибора к двум клеммам ДС и включаем его в режим замера переменных напряжений;
• Вращая вручную приводную шестеренку датчика, регистрируем сигнал с амплитудой примерно в 0,5 вольт.

При отсутствии сигнала – датчик однозначно неисправен, при положительном результате – проверяем электропроводку на наличие обрыва и плохого контакта.

Замена

Хотя процесс замены датчика скорости на ваз 2109 не представляет из себя ни чего сложного, данная инструкция с сопроводительным фото материалом осветит вам все стадии данного ремонта.

Совет! Дабы надолго избавить себя от данного вида работ, предлагаю не тратить свои деньги и время на замену на аналогичный датчик, выполненный с хвостовиком из пластмассы, который очень быстро разбивается в гнезде даже из-за контакта с тросиком спидометра. Надолго дольше вам прослужит ДС у которого хвостовик выполнен из металла .

Датчик скорости в ваз 2109 установлен на коробке переключения передач, на ее задней стороне (если смотреть от радиатора), над дифференциалом.

Видео замена ДС

Процесс ремонта

Итак:

• Разъединяем датчик скорости и тросик спидометра и отсоединяем от него (датчика) жгут проводов;

Этап первый

Внимание! Отсоединение контактной группы необходимо проводить при выключенном зажигании.

• С помощью ключа на «22» откручиваем…

Этап второй

Заключительный этап

Установка производится в обратном порядке, из необходимого инвентаря нам понадобится тот же ключ на «22» ну и пожалуй кусочек чистой ветоши что бы вытереть руки после окончания ремонтных работ.

Датчик скорости ЭСУД ВАЗ 21083, 21093, 21099 инжектор

Датчик скорости инжекторных автомобилей ВАЗ 21083, 21093, 21099 является элементом электронной системы управления двигателем (ЭСУД).

Назначение датчика скорости

Датчик скорости предназначен для определения скорости движения автомобиля блоком управления (контроллером) ЭСУД.

Устройство датчика скорости

Датчик скорости инжекторных ВАЗ 21083, 21093, 21099 (низкая и высокая панель) представляет собой электромагнит, установленный на выходном валу привода спидометра в коробке передач автомобиля. Сверху на него крепится вал привода спидометра.

ДС имеет колодку с тремя выводами: токовой, импульсный и масса. На внутренней оси датчика, соединенной с приводом спидометра установлен многополюсный магнит и имеется задающий диск. Внутренняя ось датчика вращается вместе с приводом спидометра.

Датчик скорости с квадратным разъемом

Расположение на автомобиле

Датчик скорости на автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем устанавливается на коробке передач, со стороны привода переднего левого колеса (на корпусе привода спидометра).

Принцип действия датчика скорости

Блок управления подает на датчик скорости напряжение на 2 – 3 В ниже напряжения в бортовой сети автомобиля. Обратно ДС на блок управления посылает импульсы определенной частоты, напряжением от 1-го до 5-ти В. По их частоте блок управления рассчитывает скорость автомобиля.

Шесть импульсов датчика соответствует 1 метру пути пройденным автомобилем (один оборот колеса) и одному обороту оси выходного вала привода спидометра. Импульсы возникают при прохождении задающего диска в магнитном поле датчика (эффект Холла). Их напряжение меняется от 1 В до 5 В.

Подробнее «Принцип действия датчика скорости автомобиля».

Неисправности датчика скорости

При выходе из строя датчика скорости контроллер не может определить едет автомобиль или стоит и переходит на расчет топливоподачи по сигналу с датчика массового расхода воздуха и датчика положения дроссельной заслонки.

Такая работа имеет некоторые негативные последствия: обороты принудительного холостого хода (ПХХ) при движении автомобиля  становятся ниже нормы (они должны быть несколько выше оборотов ХХ на неподвижном автомобиле) как следствие двигатель может глохнуть при переключении передач в движении или езде «накатом» (с включенной передачей и отпущенной педалью «газа»).

Помимо этого двигатель теряет в приемистости при попытке резко набрать обороты (например, при резком старте или ускорении в движении). Расход топлива несколько возрастает.

При отказе ДС в память контроллера заносится код ошибки и загорается лампа Chech Engine.

При устранении неисправности ДС в первую очередь стоит проверить его разъем и идущую к нему проводку, а также привод спидометра.

Применяемость датчика скорости

Датчики скорости с круглым разъемом колодки жгута проводов 2112-3843010-30, 2112-3843010 используется в ЭСУД с контроллером GM VS 5.1 и Январь 4.1. С плоским 2110-3843010-10 (-13, -18) — ЭСУД с контроллерами BOSH и Январь 5.1.

Примечания и дополнения

• — Показания датчика скорости также использует спидометр автомобиля на автомобилях с панелью приборов 2114.
• — Применение колес большей или меньшей размерности изменяет показания спидометра в меньшую или большую сторону.
• TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по инжектору ВАЗ

1. — Датчик положения коленчатого вала инжекторных ВАЗ 2108, 2109, 21099
2. — Датчик массового расхода воздуха (ДМРВ) инжекторных ВАЗ 2108, 2109, 21099
3. — Датчик положения распределительного вала (датчик фаз) инжекторных ВАЗ 2108, 2109, 21099
4. — Применяемость контроллеров ЭБУ в системах управления инжекторным двигателем автомобилей ВАЗ 21083, 21093, 21099
5. — Датчик положения дроссельной заслонки инжекторных ВАЗ 21083, 21093, 21099
