Современный автомобиль оснащен множеством различных датчиков. С развитием технологий их число только растет. Все они призваны осуществлять контроль работы узлов и механизмов.
Одним из самых старейших контрольных устройств является ДТОЖ или датчик для измерения температуры охлаждающей жидкости. В статье содержится информация о назначении этого узла, принципе его работы, причинах неправильной работы, способах диагностики работоспособности, замене неисправного узла, определении оригинального товара для автомобиля.
Назначение
У автомобилей старой комплектации с карбюраторным впрыском топлива, ДТОЖ имеет простую функцию в цепи радиатор-двигатель-индикатор температуры приборной панели. Иными словами, этот датчик просто указывает показания температуры в двигателе. На работу систем впрыска он не влияет.
Современные автомобили с инжекторным впрыском топлива оснащены элементом ДТОЖ, который осуществляет контроль температурных показателей самого антифриза. Взяв за основу эти параметры, устройство передает сигнал ЭБУ, который в свою очередь:
- осуществляет включение дополнительного охлаждающего вентилятора;
- регулирует впрыск топлива в систему во время прогревания на холостых оборотах;
- принудительно останавливает работу мотора, если поступили данные о его перегреве.
Многие автомобилисты считают ДТОЖ датчиком замера температуры с блока двигателя. ДТОЖ установлен на корпусе термостата или в нижней части радиатора, все зависит от марки и модели автомобиля. У этих устройств есть главное отличие.
ДТОЖ имеет электрический 2 контактный разъем, а на ДТБД всего 1 контакт. ДТБД установлен прямо на блок двигателя для фиксации его температуры. Два похожих узла, но с разной функциональностью по отношению к ЭБУ.
Более сложные автомобили оснащаются сразу 2 термодатчиками. Один располагается до двигателя, поверх корпуса термостата, на патрубке термостата или радиаторе. Второй датчик установлен в месте вывода жидкости с двигателя. Часто это верхняя часть радиатора или патрубок.
Принцип действия
ДТОЖ реагирует на изменение температуры по принципу термистора. Внутри него находится пластина, которая реагирует на изменение температуры повышением своего электрического сопротивления.
Именно изменяющееся сопротивление является сигналом для электронного блока управления.
Это устройство входит в сложную электрическую цепь, работая в сети с датчиками регулировки впрыска, холостого хода, дополнительного вентилятора, ЭБУ.
Признаки неисправности
Температура охлаждающей жидкости серьезно влияет на работоспособность двигателя. Холодный мотор нестабильно работает, перегретый может просто выйти из строя из-за повреждения поршневой группы, гидроудара, или если прогорела прокладка блока цилиндров. На неисправность этого элемента указывает следующее:
- отказ работы температурного индикатора приборной панели;
- плохой пуск холодного двигателя;
- неравномерные обороты двигателя во время прогрева;
- снижение динамики автомобиля, плохая работа свеч зажигания;
- закипание антифриза при низких показателях указателя температуры;
- отсутствует своевременное включение вентилятора или если он включается не вовремя.
Все эти признаки могут быть причиной выхода из строя ДТОЖ. При появлении неисправности необходимо своевременно осуществить проверку датчика температуры охлаждающей жидкости.
Проверка
Проверить работоспособность ДТОЖ можно самостоятельно. Но перед снятием этого элемента стоит проверить следующее:
- Проверить соединительный электрический разъем. Часто контакты могут быть загрязнены, окислены. В этом случае необходимо просто почистить контакты наждачной бумагой.
- Проверить провода, отходящие от устройства. При обнаружении обрыва одного или обоих проводов, устранить неисправность обычным соединением с последующим изолированием места соединения.
- При помощи тестера проверить целостность предохранителей. При обнаружении неисправного элемента, заменить его работоспособным.
В случае, если описанных неисправностей не найдено, необходимо начать проверку самого ДТОЖ. Для этого его необходимо демонтировать. Стоит помнить, что при демонтаже этого элемента произойдет утечка охлаждающей жидкости.
Для демонтажа датчика необходимо:
- Дать двигателю остыть.
- Отключить от аккумуляторной батареи клемму «−».
- При необходимости слить часть антифриза.
- Отсоединить от датчика разъемное гнездо.
- Выкрутить деталь при помощи рожкового ключа на «19».
Перед проверкой элемента на неисправность, его необходимо очистить от грязи и осмотреть. При обнаружении трещин корпуса деталь не подлежит ремонту — ее необходимо заменить новой.
Существует несколько видов проверки ДТОЖ. Все они основаны на определении работоспособности по сопротивлению.
Способ 1
Он основан на обычной проверке сопротивления. Этот метод только укажет, что элемент не имеет внутреннего короткого замыкания, либо на целостность термистора. Проверка начинается с подключения щупов тестера к клеммам испытуемого устройства.
Оптимальными данными можно считать показатели от 9400 до 5600 Ом. Также стоит проверить датчик на замыкание корпус. Для этого нужно установить тестер в режим прозвонки. Далее один щуп тестера соединяется с корпусом, а другой поочередно с каждым выводом датчика.
Отсутствие реакции тестера укажет на целостность элемента.
Способ 2
Этот способ является самой точной проверкой работоспособности. Для проведения испытания понадобится емкость с водой, два провода, обычный домашний термометр и тестер. Для начала необходимо присоединить подготовленные куски провода к клеммам датчика. Это можно сделать при помощи скрутки или паяльника.
Далее необходимо:
- Емкость с водой установить на печь.
- В емкость поместить датчик и термометр.
- Выводы датчика подключить к клеммам тестера.
В ходе проверки тестер должен быть установлен в режим определения сопротивления. При постепенном нагреве воды в емкости должно изменяться сопротивление датчика. Показания тестера необходимо сверять с температурой термометра. Точное соотношение показаний нужно сверить с таблицей, представленной ниже.
Следует помнить, что подобная проверка без использования термометра не покажет правильные данные, так как будет дана информация только о сопротивлении. Неисправный, но работоспособный датчик, установленный после подобной проверки, будет выдавать на ЭБУ ложные данные.
Если устройство показало правильные данные в ходе проверки, рекомендуется осуществить проверку других элементов, входящих в систему охлаждения и определяющих температуру двигателя.
Замена
Заменить неисправный ДТОЖ очень просто.
Пошаговая инструкция:
- Дождаться, когда двигатель полностью остынет.
- При необходимости слить антифриз из системы.
- Отсоединить клемму «минус» на аккумуляторе.
- Отсоединить разъемную клемму с датчика.
- Выкрутить элемент.
Замена осуществляется в обратном порядке. После завершения процедуры нужно включить зажигание без пуска двигателя. ЭБУ должен считать новую деталь, провести ее внутреннюю диагностику. Если прояснить причину неполадок не удалось, лучше обратиться в специализированный сервис.
Датчик охлаждающей жидкости очень важная деталь автомобиля. Поэтому для замены необходимо приобретать только оригинальные запасные части.
Определить оригинальное производство ДТОЖ можно по артикулу, указанному на упаковке. Датчики для отечественных автомобилей ВАЗ маркируются артикулом 2101-3808600.
Оригинальность моделей от зарубежных производителей для автомобилей ВАЗ и иномарок можно определить по таблице, представленной ниже.
Не стоит устанавливать подобные узлы от автомобилей других моделей. Электронная цепь может быть иной, датчик будет выдавать преждевременные, запоздалые, неточные данные, что повлияет на общую работоспособность автомобиля. Каждый датчик собран из учета объема двигателя, его мощности, общего объема охлаждающей жидкости в системе.
Система охлаждения важная часть систем автомобиля. Неисправный датчик может повлиять как на работу двигателя, целостность его составных элементов. Данная деталь достаточно дешевая по своей себестоимости. Ее замена поможет избежать целого ряда проблем с двигателем, а также больших финансовых вложений.
Видео по теме
67. Как проверить ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ(ДТОЖ)? — Лада Приора Седан, 1.6 л., 2012 года на DRIVE2
В дополнение к теме26. Miсro FAQ по системе охлаждения 2. Датчик ОЖ и датчик приборки.С картинками!
Все чаще возникают вопросы по охлаждению двигателя.У одних вентилятор включается и не выключается, у других он не включается, только в аварийном режиме.
Самый частый ответ — «смени ТЕРМОСТАТ!», многие плюсуют, многие соглашаются.
Но многие и понятия не имеют, как меняется термостат, что придется сливать ОЖ!Корпус термостата и термоэлемент называют одним словом ТЕРМОСТАТ!В моем понятии:

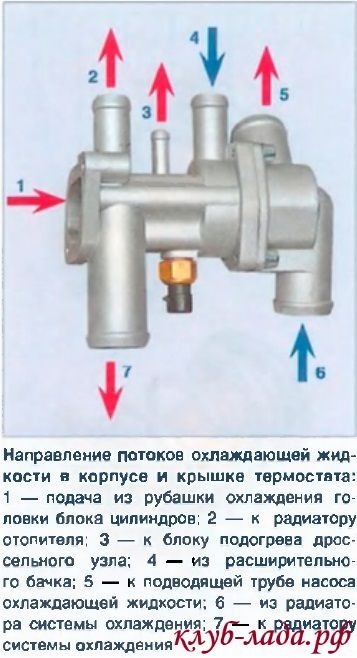

ТЕРМОСТАТ — это весь узел, корпус с отверстиями под патрубки, клапан и датчик.
Термостат в сборе.
Термоэлемент — представляет собой термочувствительный клапан, который установлен внутри корпуса термостата. Вот его то, в большинстве случаев, и заклинивает.
Термоэлемент
Так вот. Чтоб тупо не менять Термостат, и термоэлемент его, с начала нужно проверить датчик! Который установлен в корпусе.
Самым простым, быстрым и надежным способом проверки является считывание параметров с помощью диагностического сканера. Я пользуюсь автосканером марки Scan Tool Pro Black Edition. Друг подарил на ДР.
Подарок от друга
К преимуществам данного автосканера можно отнести то, что он считывает не только двигатель, но и остальные системы автомобиля. Вся информация выводится на экран смартфона. Подключение происходит через блютуз (для андройд) / wifi (для ios). Так что всем советую рассмотреть подобного рода устройства к приобретению, стоимость сканера отобьётся за 1 – 2 поездки на сервис для диагностики.
Если нет сканера.Берем мультиметр, в моем случае цифровой, и замеряем сопротивление. Сверяем по таблицы с температурой в данный момент, и делаем выводы.
Замер сопротивления
- Возьмем мой случай.
Результат
Температура — 73 градуса по компу, сопротивление — 402 Ом.По таблицы ми видим что термостат должен быть закрыт! Соответственно патрубок под фильтром «Этот трогать на нагрев» — холоднотеплый.Нагреться патрубок(а вы, обжечь руку) должны в 85+ — пару градусов.
Об этом написано тут 25. Mini FAQ по системе охлаждения. С картинками!
«В районе температуры 85+- пару градусов, начинает потихоньку открываться, а при 102 если не ошибаюсь полностью открывается и тосол церкулирует через радиатор по полной»
Итог;Не стоит тупо разбирать половину машины из-за одного датчика. Сначала ищем причину.
Напоминаю.ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — ДТОЖ
Датчик температуры в СУД служит для определения температурного состояния двигателя. По его сигналу ЭБУ при запуске выставляет необходимое количество шагов РХХ, регулирует топливоподачу.
Внутри датчика находится термистором с «отрицательным температурным коэффициентом» — при нагреве его сопротивление уменьшается. Высокая температура охлаждающей жидкости вызывает низкое сопротивление (70 Ом + 2% при 130 °С), а низкая температура дает высокое сопротивление (100700 Ом ± 2% при -40 °С).
Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление.
Падение напряжения большое на холодном двигателе, и низкое — на прогретом. Соответственно, на холодном двигателе напряжение на датчике выше, на горячем — ниже.
- Называется 23.3828
- Характеристи датчикаПри повышении температуры сопротивление датчика уменьшается, см. таблицу:
- Температура (°C) Сопротивление датчика (ом)
- -15 21450
100 17790 24180 33270 46760 66750 97345 118840 145935 180230 223825 279620 352015 445010 56705 72800 9420-4 12300-10 16180-20 28680-30 52700
-40 100700
УстановленДатчик температуры охлаждающей жидкости (на фото 2) установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ).
Температура ОЖ влияет практически на все характеристики управления двигателем.
Для нормальной работы двигателя при различных температурах в расчете угла опережения зажигания участвует значение температуры двигателя, значит неисправность датчика влияет на работу системы.
Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма. Основные неисправности — нарушение электрического контакта внутри датчика и нарушение изоляции.
Отказ датчика ведет к трудности запуска горячего мотора, повышенный расход топлива. При отключении ДТОЖ контролеер воспринимает это как обрыв его цепи и принудительно включает вентилятор. Если есть БК, то он при этом покажет температуру ОЖ минус 40 градусов.
Неисправности датчика температуры охлаждающей жидкости: проверка, ремонт, замена и подключение
Охладительная система выполняет важную роль в работе двигателя — ее предназначение заключается в охлаждении компонентов силового агрегата, которые сильно нагреваются в процессе его работы. Одним из основных элементов этой системы является датчик температуры охлаждающей жидкости. Подробнее о его назначении, принципе работы и замене вы сможете узнать из этой статьи.
Итак, что представляет собой основной или дополнительный датчик температуры охлаждающей жидкости (ДТОЖ), какое его устройство, какие функции выполняет установленный в системе охлаждения элемент? Для начала предлагаем узнать, где находится датчик температуры двигателя и какие функции он выполняет.
Назначение и местонахождение
Датчик ТОЖ представляет собой устройство, использующееся для поддержки оптимальной работы основных узлов транспортного средства. Этот регулятор позволяет обеспечить быстрый прогрев двигателя, а также не допустить его перегрева.
Датчик ТОЖ имеет небольшие размеры, тем не менее, его важность отрицать нельзя. Если датчик охлаждающей жидкости по каким-то причинам неисправен, это может привести к более серьезным последствиям.
Особенно, если неисправность датчика температуры охлаждающей жидкости обнаружена несвоевременно.
Место установки регулятора в Ладе
Сам регулятор представляет собой достаточно небольшое по размерам устройство, выполненное в пластмассовом корпусе и оснащенное стальной резьбой. Если вам интересно, где находится датчик температуры охлаждающей жидкости, то сейчас мы дадим на него ответ. С помощью резьбы устройство может устанавливаться и подключаться к выпускной магистрали головки БЦ, просто вкручиваясь в нее.
В зависимости от конструктивных особенностей авто, он также может стоять рядом с корпусом термостата или прямо на корпусе. Автомобильный температурный датчик должен стоять таким образом, чтобы он напрямую контактировал с расходным веществом. Соответственно, если уровень антифриза в системе будет слишком низким, то показания датчика могут быть некорректными.
Некоторые автолюбители путают понятия, для них ДТОЖ — это то же самое, что датчик уровня охлаждающей жидкости или датчик температуры и давления воздуха. Это в корне неправильно, поскольку датчик уровня охлаждающей жидкости используется для определения объема расходного материала.
Его роль не так значима, как у ДТОЖ. Тем более, что датчик уровня охлаждающей жидкости стоит в расширительном бачке хладагента.
В зависимости от конструктивных особенностей авто, может использоваться два ДТОЖ — один из них определяет температуру на выходе из мотора, а другой — из радиатора.
Устройство и принцип работы
Как работает датчик температуры охлаждающей жидкости? С расположением и предназначением разобрались, теперь рассмотрим конструкцию и принцип работы. Основным конструктивным компонентом является термистор-резистор, который меняет сопротивление датчика температуры охлаждающей жидкости в соответствии с температурным режимом.
Этот компонент устанавливается в стальной корпус с резьбой, к которому подключена хвостовая пластмассовая часть, где находятся контакты, использующиеся для подключения проводки. Схема подключения датчика температуры охлаждающей жидкости довольно простая.
Один контакт регулятора — это плюс, он подключается к ЭБУ, а второй — это минус, он соединяется с массой (автор видео — канал Valerii1986).
Чтобы устройство нормально работало, ему необходимо питание 5 вольт, которое подается от ЭБУ с помощью резистора, обладающего постоянным сопротивлением. Так как сам термистор имеет отрицательный коэффициент, уровень его сопротивления при увеличении температуры будет снижаться.
Соответственно, будет падать и уровень напряжения, которое питает регулятор. В соответствии с падением этого параметра ЭБУ рассчитывает температурный режим мотора, а показания выводятся на приборную панель.
Высокий уровень сигнала датчика температуры охлаждающей жидкости, о чем водитель может узнать по контроллеру с сигнальной стрелкой на приборке, может свидетельствовать о его неисправности.
Признаки неисправности контроллера
Теперь рассмотрим признаки неисправности датчика температуры охлаждающей жидкости. В целом этот контроллер достаточно надежен, поскольку его конструкция простая. Тем не менее, и в работе этого устройства могут произойти поломки.
Как правило, они обусловлены нарушение градуировки, которая, в свою очередь, влияет на некорректную работу ЭБУ, так как часть опций этот узел выполняет, учитывая температурный режим мотора.
Если не работает указатель температуры, то первостепенным признаком его выхода из строя считается отсутствие включения вентилятора.
Тем не менее, этот симптом не является основополагающим, более точно о выходе из строя регулятора могу сказать такие симптомы:
- повышенный расход горючего;
- увеличенные обороты двигателя при движении на холостом ходу;
- если не работает датчик, это также может привести к появлению детонации в работе двигателя;
- есть вероятность, что на горячую мотор будет запускаться с трудом;
- перегрев двигателя (автор видео — Денис Циркунов).
С последним признаком необходимо быть наиболее внимательным, поскольку этот симптом может привести к повреждению головки блока. В старых авто определить неисправность позволяет контроллер на приборной панели — если вы увидели, что стрелка устройства перешла за стандартную отметку — авто нужно остановить и выявить причину проблемы.
В более современных машинах на экране бортового компьютера при перегреве мотора либо выходе из строя ДТОЖ может появиться соответствующее сообщение.
Как показывает практика, замена датчика температуры охлаждающей жидкости обычно производится в случае окисления или повреждения его контактов, также причина может заключаться и в обрыве проводки.
Способы самостоятельной диагностики
Как проверить датчик температуры охлаждающей жидкости? Перед тем, как снять и заменить датчик, нужно удостовериться в том, что проблема неисправности заключается именно в нем. Проверка датчика температуры охлаждающей жидкости может быть произведена в домашних условиях, для этого есть несколько способов.
Для начала опишем первый способ — как проверить термодатчик путем помещения его в воду:
- Для начала нужно положить термометр в емкость с холодной водой. Как вариант, можно использовать чайник. Желательно использовать электронный девайс, так как нужно будет измерить температурный показатель при повышенных температурах.
- Затем к контроллеру нужно подключить тестер — мультиметр, который нужно настроить в режим замера сопротивления.
- Затем сам ДТОЖ устанавливается в чайник.
- Произвести замер показаний регулятора и записать их на бумажку.
- Далее, емкость ставится на печку и нагревается, при этом вы должны снимать значения сопротивления ДТОЖ при достижении основных точек нагрева — 15, 15, 20, 25 градусом и т.д.
- После этого необходимо сравнить полученные значения с теми, которые приведены в таблице.
Фотогалерея «Диагностика своими руками»
1. Замер сопротивления регулятора
2. Таблица зависимости параметров ДТОЖ
В том случае, если показания отличаются от наиболее оптимальных, это говорит о поломке регулятора, соответственно, его надо будет менять. Есть еще один вариант диагностики. Как проверить указатель температуры охлаждающей жидкости без термометра?
Принцип этого метода заключается в том, что при нагреве температурный показатель воды будет составлять максимум 100 градусов, не больше.
Поэтому эту точку можно взять за основное значение и произвести замер сопротивления. Когда вода закипит, уровень сопротивления регулятора должен составлять около 177 Ом.
Если взять во внимание погрешности, то данный показатель может составлять примерно 190-210 Ом.
Действия автовладельца в случае поломки датчика
Если регулятор работает некорректно, то у вас есть несколько вариантов:
- удостовериться в том, что проблема заключается не в обрыве проводки, если это так, то поврежденную цепь нужно восстановить;
- проверить контакты на предмет окисления — для этого провод питания нужно отсоединить, а контакты зачистить;
- если эти действия не помогли, то единственным выходом будет замена.
Инструкция по снятию, замене и подключению ДТОЖ
Демонтаж контроллера ТОЖ
Как поменять датчик температуры охлаждающей жидкости своими руками? Перед тем, как заменить контроллер, нужно точно знать, где он расположен в вашем авто, для уточнения можно воспользоваться сервисной книжкой.
Процесс замены выглядит так:
- Откройте капот автомобиля и открутите крышку заливного отверстия бачка с антифризом.
- Затем под сливное отверстие хладагента нужно подставить емкость, а крышку отверстия нужно выкрутить.
- Отсоедините провод, который питает контроллер.
- Сам контроллер, в зависимости от конструктивных особенностей авто, может быть зафиксирован при помощи защелки, хомута, или закручен резьбой. Произведите демонтаж устройства.
- Далее, производится установка датчика температуры охлаждающей жидкости. Замененный девайс перед монтажом можно обработать герметиком, в частности, речь идет о соприкасающихся поверхностях.
- Залейте обратно антифриз.
Цена вопроса
Стоимость устройства определяется моделью авто, в котором оно будет использоваться, а также производителем. Регуляторы JP GROUP стоят около 200 рублей, от производителя BERU — в районе 350 рублей, от производителя Hella — примерно 700 рублей. Цены указаны средние, без учета модели авто.
Видео «Секреты диагностики»
Наглядная инструкция и секреты диагностики приведены на видео ниже (автор — Дмитрий Мазницын).
Ошибки датчика температуры охлаждающей жидкости
Работающий мотор нагревает все элементы конструкции двигательной системы. Температура может доходить до 2500 градусов. Понятно, что в ходе долгой эксплуатации, такой перегрев не сможет выдержать ни один, даже очень твердый, материал. Это неминуемо привело бы к раннему износу и выходу из строя всех связанных систем и деталей.
Для предотвращения этого, автомобиль снабдили охлаждающей системой, для нейтрализации больших температур и создания оптимальных режимов работы всех составляющих. Измерение температуры происходит с помощью датчика температуры охлаждающей жидкости. Рассмотрим какие ошибки выдает датчик и способы их устранения.
Датчик указателя температуры ОЖ, как элемент системы охлаждения
Охлаждающая система – совокупность и слаженное взаимодействие устройств, которые подводят охлаждающую жидкость к накаленным участкам, и отводят излишки теплоты наружу.
Она постоянно поддерживает оптимальный тепловой режим деталей, регулируя через блок управления показатели, при разных условиях работы мотора.
Отклонения недопустимы и в сторону чрезмерного охлаждения. В таких условиях топливная смесь, взаимодействуя с холодными стенками, конденсируется на них и стекает в картер, загрязняя и разжижая масло. Низкая температура становится причиной увеличения густоты масла, затруднительной ее подачи в цилиндр, что опять же, негативно сказывается на работе мотора.
Датчик температуры охлаждающей жидкости (ДТОЖ) – это информационная, сигнальная часть такой системы. С его помощью осуществляется передача данных в ЭБУ об изменения температуры в процессе теплообмена. Там определяются рабочие параметры двигателя и принимаются решения по его регулированию.
За что отвечает датчик ож?
- Выставление угла зажигания. Правильная его регулировка обеспечивает максимальное сгорание топлива, а значит уменьшение его расхода. Повышение КПД двигателя и мощностных его характеристик.
- Корректируется состав топливной смеси, за счет изменения положения заслонки и обеспечения доступа большего (или меньшего) объема воздуха в смесь. Благодаря этому стабилизируются обороты в разных режимах работы, уменьшается токсичность выхлопных газов.
- Поддерживается обратная связь с датчиком кислорода, необходимая для регуляции пропорций смеси для двигателя. Пока не будет изменений температуры хладагента, ЭБУ не воспримет сигнала кислородного датчика, не обогатит смесь в режиме холостого хода, что приведет к нестабильной работе мотора. Т.е.
осуществлять контроль повышения оборотов в этом режиме.
- Осуществляется контроль вращательных характеристик коленчатого вала, продувке устройства улавливания отработанных паров газа, блокировки трансформатора АКПП при перегреве.
- В автомобилях, где отсутствует датчик принудительного охлаждения, датчик температуры ОЖ выполняет функцию включения вентилятора.
Что представляет собой ДТОЖ
Современные датчики – это термисторы, с полупроводником, с легкостью изменяющимся сопротивлением, при колебаниях температуры. Повышение t влечет за собой увеличения количества свободных электронов в материале полупроводника, что и является причиной падения сопротивления. Т.е.
обладает обратно – пропорциональной зависимостью, с отрицательным коэффициентом. Исходное сопротивление соответствует напряжению 5В. По мере нагревания двигателя, сопротивление падает до 0, и наоборот, в холодном состоянии мотора, оно максимальное.
Отклонения от этого параметра фиксирует ЭБУ.
Полупроводниковый резистор помещен в металлический корпус, с высокой теплопроводностью. Там находится, также, резьбовое крепление и электрический разъем, для соединения с бортовым компьютером.
Прибор миниатюрный, вмонтирован в выходную магистраль блока цилиндров, а точнее, его головки. Просто вкручивается в отверстие, специально отведенное для него. В разных моделях автомобилей, он может находиться в термостате или рядом с ним. Главное, чтобы был контакт с охлаждающими жидкостями.
Чтобы получать максимально правдивую информацию о температурах, монтируют на выходе радиатора дополнительный датчик.
Некорректная работа ДТОЖ. Ориентиры для водителя
Простота устройства прибора, гарантирует его долгий эксплуатационный срок. Но иногда он дает сбои. Если датчик поломался, его надо менять. Это расходная деталь, ремонту не подлежит.
Однако подавляющее большинство случаев неисправности связано с целостностью электрической цепи. Обрывы, отходы контактов, ржавчина и загрязнения – вот основные провокаторы размыкания цепи. Как раз эти неполадки каждый автолюбитель способен сам определить и устранить.
Устройство не ломается одномоментно, незадолго до «гибели» он подает сигналы бедствия, которые водитель должен уметь распознавать. Среди них:
- Не включается вентилятор. Это, конечно не основной симптом, однако, самый первый тревожный звоночек;
- Возросший расход бензина;
- Слишком высокие обороты в холостом режиме;
- Характерные звуки детонации двигателя;
- Затрудненный запуск;
- Повышенный нагрев мотора, вплоть до абсолютного перегрева;
- Сообщение бортового компьютера об ошибке.
Среди множества причин поломки прибора, выделим самые важные:
- Плохое качество охлаждающей жидкости. Приводит к покрытию поверхности чувствительного элемента кристаллическим осадком, а также, разрушает поверхность датчика;
- Утечка и снижение уровня антифриза. Причиной становится изношенная прокладка. Разгерметизация корпуса;
- Некачественный, контрафактный, прибор;
- Нарушение целостности электроцепи. Это целый комплекс причин – коррозия, неровная подача тока (скачки напряжения), обрывы, плохая пайка пинов, неправильное подсоединение контактов, короткие замыкания, потеря напряжения, накопившийся нагар на проводах;
- Загрязнение.
Самостоятельная диагностика неисправностей ДТОЖ
При первых подозрениях на неполадки, необходимо проверить датчик.
Конечно, никто не отменяет ваших визитов в специализированные сервисные центры. Там вам проведут качественное тестирование профессиональным сканером, точно определят факт и причины поломки. Правильно устранят их. Да еще, сами найдут для вашего автомобиля подходящую модель прибора и профессионально заменят его, с соблюдением всех рекомендаций производителя.
Лепота!
Однако, в целях экономии, нужно научиться проверять исправность датчика ОЖ самостоятельно. Тем более, большую часть проблем каждый водитель в состоянии решить сам.
- Тестирование термометром. Приготовим чайник (любую металлическую емкость), электронный термометр, ручку и бумагу (будете записывать показания и рассчитывать коэффициент), мультиметр.
Демонтируйте датчик, слив антифриз до отметки, когда прибор больше не погружен в него. Подключаем к нему мультиметр, для измерения сопротивления. Пока вода холодная, сделайте первый замер и запишите показания на бумаге. Включите конфорку под чайником, нагрейте воду. Снимите показания мультиметра при температурах: 25, 30, 35, 40, 45.
Результаты нужно сравнить с эталонными величинами, записанными в технической карте автомобиля. Когда под рукой нет карты, необходимо вычислить коэффициент, разделив каждый показатель сопротивления на соответствующее значение температуры. В случае, когда датчик работает исправно, вы каждый раз получите одно и то же число.
Если полученные коэффициенты сильно отличаются друг от друга – датчик сломался.
- Без термометра. Если под рукой не оказался термометр — тоже не беда. Замер производите при холодной воде и когда она окончательно закипит. Тогда его температура будет 100 градусов, значение сопротивления должно лежать в диапазоне 190 – 210 ОМ.
Замена ДТОЖ и сброс ошибки
- Замена ДТОЖ – несложная процедура. Нужно начала демонтировать ее, предварительно слив жидкость и отсоединив от аккумулятора. Очистить посадочное место от загрязнений. Затем вкрутить на его место новый прибор. Долить недостающий антифриз (лучше тоже новый) и соединить клемму аккумулятора.
- Удалить код из памяти ЭБУ.
Для этого:
- — надавить и удерживать кнопку сброса пробега;
- — повернуть ключ зажигания;
- — высвечиваются все позиции на ЖКИ;
- — надавить на любую кнопку, чтобы появилась версия программы бортового компьютера;
— следующее нажатие на кнопку выведет на экран все зафиксированные и сохраненные коды неполадок. Среди них найдите №4.
Это и есть ошибка датчика температуры ОЖ;
- — сброс осуществляется трехсекундным нажатием кнопки сброса пробега;
- — когда датчик заменен, повторите всю процедуру заново, чтобы проверить наличие (или отсутствие) ошибки.
Итак, стало понятно, что внимательное отношение к автомобилю – залог долгого его служения. Не заливайте горючее и другие расходные материалы, в том числе и охлаждающую жидкость, низкого качества. Вовремя проводите чистку и замену деталей, регулярно проверяйте их исправность. Научитесь распознавать симптомы их нарушенной работы.
Датчик температуры охлаждающей жидкости: замена своими руками, виды неисправностей
Электронные приборы для измерения температуры антифриза, циркулирующего по водяной рубашке двигателя, применяются на автомобилях еще со времен СССР.
Поломка этого элемента всегда считалась серьезной проблемой, поскольку без контроля температуры в системе охлаждения можно легко перегреть мотор и вывести из строя поршневую группу.
Поэтому начинающему автомобилисту важно знать, как вовремя выявить симптомы неисправности температурного датчика, а поменять его не составит большого труда.
Что такое датчик температуры охлаждающей жидкости (ДТОЖ)
Назначение
Датчиков в автомобиле существует множество. Все они контролируют работу различных систем автомобиля и его двигателя. Если датчики выдают некорректные показания, то работоспособность автомобиля ставится под угрозу. То же самое можно сказать и о ДТОЖ.
Дополнительно рекомендуем прочитать статью нашего эксперта, из которой вы сможете узнать, как производить замену охлаждающей жидкости.
ДТОЖ предназначен для поддержания стабильной работы двигателя внутреннего сгорания (далее ДВС). За счёт ДТОЖ автомобиль быстрее прогревается и меньше достигает слишком высоких температур. Некоторые путают ДТОЖ с датчиком указателя температуры охлаждающей жидкости. Это — два совершенно разных прибора.
ДТОЖ предоставляет свои показания электронному блоку управления двигателем, а второй датчик уведомляет водителя о температуре рабочей жидкости в системе охлаждения. Выход из строя второго датчика не приводит к серьёзным последствиям в отличие от первого.
Говоря о ДТОЖ, следует также упомянуть о назначении системы охлаждения двигателя, так как работа этих двух агрегатов неразрывно связана. Чаще всего используется жидкостная система охлаждения, главной задачей которой является отведение тепла от двигателя.
Кроме этого, система также несёт функции охлаждения масла в системе смазки, воздуха, который циркулирует в системе турбонаддува, отработавших газов, рабочей жидкости коробки передач. Также у неё имеется функция нагревания воздуха в системах вентиляции и отопления.
Рекомендуем: Как самостоятельно заменить тормозные диски на Ладе Приора?
Работа столь важной системы автомобиля напрямую зависит от такой маленькой детали, как ДТОЖ. Поэтому не стоит недооценивать датчик и пренебрегать его диагностикой.
Устройство и принцип работы
ДТОЖ по своему устройству напоминает резистор. Конструкция датчика предусматривает изменение его сопротивления электрическому току при колебаниях температуры окружающей среды. Эти изменения фиксируются и используется для подачи команд ДВС.
Предшественниками современных ДТОЖ были термореле. Термореле были установлены в системах впрыска. Когда контакты находились в открытом положении, двигатель нагревался. Если контакт замыкался — значит двигатель уже достаточно прогрелся (достиг рабочей температуры).
В основе устройства современных ДТОЖ лежит термистор, который и устанавливает зависимость сопротивления от температуры. В основе термистора лежат оксиды кобальта и никеля. При росте температуры в этих веществах растёт количество свободных электронов, за счёт чего и падает сопротивление.
Некоторые термисторы в ДТОЖ характеризуются отрицательным температурным коэффициентом. При этом термистор выдаёт максимальные показатели при холодном двигателе. На датчик подаётся напряжение около 5 вольт. После этого по мере прогревания силового агрегата сопротивление понижается.
Электронный блок управления (далее ЭБУ) двигателем следит за изменением напряжения и рассчитывает температуру жидкости. После нагревания двигателя ЭБУ начинает обеднять топливную смесь. Неисправность ДТОЖ может также привести к ошибочному обогащению топливной смеси.
Результатом этого будет усиленное загрязнение атмосферы и преждевременный выход из строя свечей.
Если количество оборотов двигателя при запуске будет недостаточным — может произойти остановка двигателя. Уплывающая команда ЭБУ на повышение оборотов может это предотвратить. Для поддержания управляемости в процессе запуска двигателя клапан рециркуляции должен быть закрыт до тех пор, пока двигатель не достигнет своей установленной рабочей температуры.
Здесь результатом неисправности ДТОЖ будут плавающие обороты двигателя. Двигатель при этом тоже может остановиться.
Угол зажигания также зависит от функционирования датчика, так как этот параметр регулируется системой. Выброс вредных газов при такой регулировке значительно снижается.
В конечном итоге мощность и тяга двигателя, а также уровень потребления топлива напрямую зависят от работы ДТОЖ.
Таким образом, ДТОЖ очень важен для корректного функционирования автомобиля.
Место установки датчика
Где находится датчик температуры охлаждающей жидкости в автомобиле? У разных моделей место установки ДТОЖ различается.
Чаще всего он устанавливается в головке блока цилиндров возле корпуса термостата или на нём.
Обязательным является расположение датчика возле отводящего патрубка, по которому охлаждающая жидкость поступает обратно в радиатор. Такое расположение необходимо для точности передачи данных в ЭБУ.
Виды датчиков
Классификация ДТОЖ по изменению сопротивления:
- Датчик с отрицательным температурным коэффициентом. Принцип работы в том, что внутреннее сопротивление падает, если температура увеличивается.
- Датчик с плюсовым температурным коэффициентом. Принцип работы обратный, чем у первого типа датчика, то есть внутреннее сопротивление растет с ростом температуры.
Самый популярный в применении автомобильной промышленности — это первый вид ДТОЖ. Бывает, что в машине установлены 2 датчика, основной и дополнительный.
Основной датчик занимается передачей информации электронному блоку управления, а дополнительный — включением вентилятора.
Какие симптомы указывают на проблемы с датчиком?
В процессе длительной эксплуатации автомобиля могут наблюдаться явные и косвенные признаки, свидетельствующие о проблемах с температурным датчиком либо его электрической цепью. Первые прямо указывают на необходимость проверки работоспособности прибора:
- перестал работать указатель нагрева мотора на приборной панели;
- охлаждающий вентилятор перестал включаться, хотя водяная рубашка двигателя уже прогрелась до 100 °С;
- протечка антифриза из-под корпуса детали;
- вентилятор запускается невпопад, в том числе и при холодном моторе.
Если на вашем авто проявились перечисленные признаки неисправности датчика температуры охлаждающей жидкости, то смело приступайте к его диагностике и устранению проблемы, о чем будет сказано далее. Косвенные симптомы могут указывать как на поломку измерителя, так и других элементов системы охлаждения либо силового агрегата. Вот самые распространенные из них:
- Затруднен холодный пуск мотора. Машина заводится, но сразу глохнет, нужно делать несколько повторных попыток. Причиной может служить термоэлемент, датчик положения дроссельной заслонки, недостаточная компрессия или проблемы с зажиганием.
- Нестабильная работа на холостом ходу. Помимо температурного измерителя на нее влияет исправность свечей зажигания, ДМРВ, форсунок и много других факторов.
- Температурный режим находится в пределах нормы, но охлаждающая жидкость начинает кипеть. Если вышел из строя термостат либо снизился уровень антифриза в рубашке, то показания прибора могут отличаться от реального положения дел.
Исправность электронного измерителя температуры можно проверить в домашних условиях. Если наблюдаются косвенные симптомы неисправности, то испытание поможет их выявить или исключить из ряда деталей, находящихся «под подозрением». При успешной проверке неполадки придется искать в другом месте или обращаться в ближайшую автомастерскую.
Замена датчика температуры охлаждающей жидкости
Замена датчика температуры охлаждающей жидкости легко проводится самостоятельно. Перед заменой необходимо предварительно слить охлаждающую жидкость в подготовленную ёмкость. Далее выполняется демонтаж старого датчика.
ДТОЖ вкручен в специальное отверстие с резьбой. Выкрутите и извлеките его, а затем в обратном порядке установите новый датчик. Перед монтажными работами уточните в инструкции по эксплуатации автомобиля точное расположение датчика.
После приобретения нового датчика рекомендуется проверить его на предмет брака методами, описанными выше. Перед вкручиванием нового датчика в посадочное место резьбу рекомендуется обработать герметиком.
После установки нового датчика к нему подсоединяется проводка. Затем охлаждающая жидкость в системе должна быть доведена до нормы. То есть недопустимы протекания жидкости.
Убедившись в их отсутствии, можно запускать двигатель.
