Эффективность работы тормозной системы автомобиля во многом зависит от навыков водителя, от его профессиональных умений. Но, существенным подспорьем в данном случае служат и различные вспомогательные системы, и узлы, позволяющие создать все необходимые условия для безопасного вождения.
Особую роль в данном случае играет электронный механизм, препятствующий блокировке колес – антиблокировочная система. На самом деле, спектр действия представленной системы выходит далеко за рамки своего прямого назначения, что наилучшим образом отражается на управляемости транспортного средства в различных эксплуатационных режимах.
Признаки неисправностей датчика коленвала и его проверка

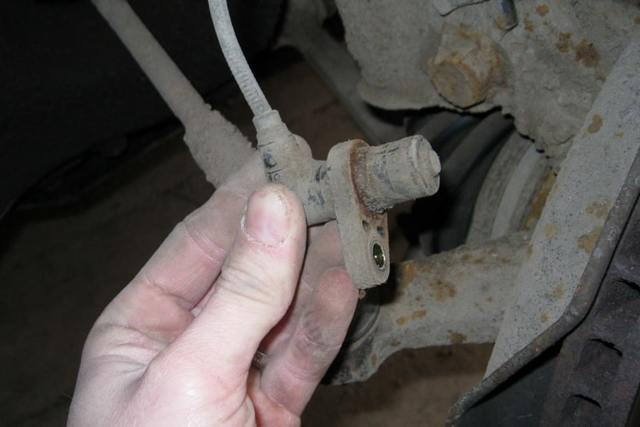

Одним из важнейших компонентов указанной системы является датчик АБС. От его исправной работы зависит эффективность всего процесса торможения. Познакомимся с ним поближе.
Принцип работы датчика ABS
Любое диагностическое мероприятие не будет результативным, если у водителя нет представления о принципах работы исследуемого узла или элемента системы. Поэтому, перед этапом, предусматривающим оперативное вмешательство в работу данного устройства, прежде всего, следует изучить принцип его работы.
Что же представляет из себя датчик АБС?
Начнём с того, что это нехитрое устройство можно обнаружить на каждой из 4 ступиц автомобиля. В его герметичном пластиковом корпусе располагается соленоид.
Другим важным элементом датчика служит так называемое импульсное кольцо. Внутренняя сторона кольца выполнена в виде зубчатой нарезки. Оно монтируется с тыльной стороны тормозного диска и вращается вместе с колесом автомобиля. На конце сердечника соленоида располагается датчик.
Принципиальные особенности работы указанной системы основаны на считывании электрического сигнала, поступающего от дросселя непосредственно к считывающему устройству управляющего блока.
Итак, как только колесу передаётся определённый крутящий момент, внутри электромагнита начинает возникать магнитное поле, значение которого возрастает пропорционально увеличению скорости вращения импульсного кольца.
Как только вращение колеса достигнет минимального кол-ва оборотов, импульсный сигнал от представленного датчика начинает поступать в процессорное устройство. Импульсный характер сигнала возникает благодаря зубчатому венцу импульсного кольца.
Статья по теме: Как проверить давление в кондиционере автомобиля самостоятельно
От частоты сигнала, регистрируемого в приёмном устройстве зависит последующая работа гидроблока системы АБС. Исполнительными элементами гидравлического распределителя тормозных усилий являются соленоиды, гидравлический насос и клапанные механизмы.
В зависимости от интенсивности поступающего в гидроблок сигнала, в работу вступают клапанные механизмы, управляемые соленоидами. В том случае, когда возникает блокировка колеса, гидроблок, учитывая соответствующий сигнал снижает давление в данном тормозном контуре.
В данный момент в работу вступает гидравлический насос, который перекачивает тормозную жидкость обратно в бачок ГТЦ через открытый перепускной клапан. Как только водитель снижает усилие на педаль, перепускной клапан закрывается, а насос в свою очередь перестаёт работать.
https://www.youtube.com/watch?v=8wGuwnuPS9Q
В этот момент открывается основной клапан, и давление в данном тормозном контуре нормализуется.
Представленная модификация периферийного элемента АБС является наиболее распространённой и применяется на большинстве отечественных и зарубежных автомобилях.
В силу относительной простоты данной конструкции, элементы системы отличаются высокой стойкостью к механическому износу и хорошими эксплуатационными показателями.
Если деталь и выходить из строя, то стоит она не так дорого, чтобы проводить манипуляции описанные ниже. Проще купить и заменить датчик на новый.
Признаки неисправности устройства
Несмотря на то, что представленное устройство, как правило, рассчитано на бесперебойную работу в течение длительной эксплуатации, в процессе их функционирования могут возникнуть разного рода сбои и неполадки.
Для визуального отслеживания работы системы служит аварийная лампа на щитке приборов автомобиля. Именно он в первую очередь указывает на разного рода нарушения системы, вызванные целым рядом факторов.
Поводом для беспокойства в данном случае может стать то, что контрольная лампа не гаснет длительное время после того как ключ повернут в положение КЗ, или же отсутствует оповещение в процессе движения.
Проблемы, которые послужили причиной подобного поведения датчика могут быть самыми разнообразными.
Это интересно: Почему горит лампа давления масла на холостом ходу и что надо делать
Рассмотрим ряд признаков, которые в дальнейшем помогут выявить причину сбоя того или иного узла системы:
- лампочка АБС на панели приборов горит длительное время или не гаснет вовсе;
- чрезмерное усилие при нажатии на педаль тормоза;
- педаль тормоза перестаёт откликаться на её нажатие;
- блокирование колёс при резком нажатии на педаль тормоза.
Системы АБС более ранних версий, как правило, не оснащались специализированной индикацией работы системы. В данном случае её роль выполняла контрольная лампа проверки двигателя.
Как выполнить диагностику системы АБС
Диагностические меры, предусматривающие проверку системы АБС, как правило производятся при помощи специального оборудования. Одним из них является так называемый диагностический адаптер. Для его подключения заводом-изготовителем предусмотрен специальный диагностический разъём.
Проверка системы начинается при включении зажигания. Суть такой проверки сводится к тому, что с помощью адаптера удаётся выявить наличие той или иной ошибки системы. Каждой ошибке присвоен определённый код, который позволяет судить о неисправности конкретного узла или элемента системы.
Однако стоит заметить, что в большинстве случаев диагностические адаптеры бюджетного сегмента сканируют не всю систему, а только двигатель. Поэтому рекомендуем использовать сканер с комплексной диагностикой.
К примеру можем отнести модель корейского производства Scan Tool Pro Black Edition. Имея на борту 32 битный чип данный сканер способен диагностировать не только двигатель, но и другие узлы автомобиля (коробку передач, трансмиссию, вспомогательные системы ABS и т.д.) и в тоже время имеет достаточно демократичную цену.
Данный мультимарочный сканер совместим с большинством автомобилей начиная с 1993 года выпуска, показывает работу всех имеющихся датчиков в реальном времени, VIN код автомобиля, его пробег, версию ЭБУ, и т.д.
Устройство способно производить замеры работы различных систем на стабильность в течении определенных отрезков времени и сохранять полученные данные в любых устройствах на базе iOS, Android или Windows.
Это интересно: Как проверить датчик высокого давления G65 системы кондиционера
Диагностика и профилактические меры, позволяющие судить о работоспособности элементов системы производятся в специализированных сервисных центрах. Тем не менее, с этой задачей можно справиться и в гаражных условиях.
Так, всё что потребуется для диагностики датчика АБС составляет минимальный набор оснастки, включающей в себя: паяльник, мультиметр, термоусадку и ремонтные разъёмы.
Алгоритм проверки состоит из следующих этапов:
- поддамкрачивание колеса;
- демонтаж блока управления и выводов контроллера;
- подключение ремонтных разъёмов к датчикам;
- замер сопротивления мультиметром
Если датчик не вышел из строя, омметр покажет сопротивление около 1 кОм. Это значение соответствует рабочим показателям датчика в состоянии покоя. При вращении колеса показания должны меняться. Это будет указывать на его исправность. Если же изменений в показаниях не наблюдается, датчик вышел из строя.
Стоит отметить, что в силу различных модификаций датчиков, их рабочие параметры могут варьироваться. Поэтому, прежде чем приговаривать датчик, нужно прежде всего ознакомиться с его рабочим диапазоном и только потом делать выводы о его исправности.
К сведению: Как устранить ошибку Р0171 (слишком бедная топливовоздушная смесь)
Кроме этого, при появлении сбоев в работе АБС необходимо убедиться в отсутствии повреждений подводных проводов. В случае обнаружения обрыва, провода следует «посадить на пайку».
Не стоит также забывать и том, что ремонтные пины нужно подключать в соответствии с полярностью. Несмотря на то, что в большинстве случаев при неправильном подключении срабатывает защита, делать этого не стоит. Для облегчения задачи, лучше всего предварительно пометить соответствующие провода маркером или изоляционной лентой.
Проверка тестером (мультиметром)
Работоспособность датчика можно диагностировать и при помощи вольтметра. Вся последовательность операций полностью копирует указанный выше алгоритм, с одним единственным отличием. Для получения требуемого результата, необходимо создать условия, при котором колесо будет делать обороты с частотой равной 1 об/с.
На выводах исправного датчика разность потенциалов составит порядка 0,3 – 1,2 В. По мере увеличения частоты вращения колеса, напряжение должно взрастать. Именно этот факт будет указывать на рабочее состояние датчика АБС.
Проверка функционирования датчика АБС на этом не ограничивается. Есть еще парочка действенных приемов, которые помогут устранить различные неисправности системы АБС.
Осциллограф
Кроме всего прочего, для диагностики перебоев в работе датчика АБС можно воспользоваться осциллографом. Стоит отметить, что применение представленного устройства требует определённых навыков. Если Вы заядлый радиолюбитель, для Вас не составит труда прибегнуть к подобной диагностике. Но для простого обывателя, это может вызвать ряд трудностей. Начнём с того, что данный прибор обойдётся Вам не дешево.
Помимо всего прочего, его применение по большей части оправдано в условиях специализированного сервиса. Тем не менее, если этот диковинный прибор каким-то чудом завалялся у Вас в гараже, он станет хорошим подспорьем для проведения различных диагностических мероприятий.
Осциллограф создаёт визуализацию электрического сигнала. Амплитуда и частота сигнала отображается на специальном экране, что даёт четкую картину работы того или иного элемента системы.
В данном случае принцип проверки исправности датчика АБС будет основываться на сравнительном анализе полученных результатов. Итак, вся процедура на начальном этапе аналогична той, что проводилась ранее с мультиметром, только вместо тестера к выводам датчика следует подключить осциллограф.
По теме: 5 причин, из-за чего машину ведет в сторону
Диагностическая процедура выглядит следующим образом:
- вращать вывешенное колесо с неизменной частотой порядка 2-3 об/с;
- зафиксировать значение амплитуды колебаний на табло осциллографа.
Как только показания с одного датчика сняты, необходимо провести все те же действия с датчиком, установленным на противоположной стороне одной и той же оси.
Полученные результаты следует сопоставить, и сделать соответствующие выводы:
- при относительно равных показаниях, датчики можно считать исправными;
- отсутствие скачкообразного явления при установке меньшего сигнала синусоиды говорит о работоспособности датчика;
- поддержание стабильной амплитуды с пиковым значением, не превышающим 0,5 В при указанных оборотах – датчик служит верой и правдой.
Хорошей альтернативой дорогостоящему прибору может стать специальное приложение, с помощью которого можно проводить все диагностические мероприятия при помощи обыкновенного ноутбука.
Проверка датчика без приборов
Диагностику датчика АБС можно производить и без помощи всевозможных регистрирующих устройств. Для этого понадобится всего-навсего гаечный ключ или плоская отвертка.
Суть проверки заключается в том, что, при касании металлическим предметом сердечника электромагнита, он должен притягиваться к нему. В таком случае можно судить об исправности датчика. В противном случае, есть все основания полагать, что датчик приказал долго жить.
Как устранить обнаруженные неисправности
Как только диагностические меры увенчались успехом, и проблема найдена, возникает необходимость устранения неисправного элемента системы. Если дело касается датчика АБС или импульсного кольца, говорить о восстановлении их работоспособности не приходится.
В данном случае они как правило подлежат замене. Исключением может стать тот случай, когда рабочая поверхность датчика попросту загрязнилась в ходе длительной эксплуатации. Для этого будет достаточно очистить его от окислов и частиц грязи. В качестве чистящих средств желательно воспользоваться обычным мыльным раствором. Использование химических препаратов крайне нежелательно.
: Как самому заделать трещину на пластиковом бампере
Если причиной сбоя явился блок управления, его реанимация в ряде случаев может вызвать серьезные затруднения. Тем не менее, его всегда можно вскрыть и при визуальном осмотре оценить масштабы катастрофы. Демонтаж крышки необходимо производить аккуратно, во избежание повреждения рабочих элементов.
Нередко случается так, что в результате вибрации контакты одного из выводов попросту утратили жесткость. Чтобы вновь припаять их к плате не нужно иметь семь пядей во лбу. Для этого достаточно обзавестись хорошим импульсным паяльником или же паяльной станцией.
При проведении пайки, важно помнить, что керамический изолятор блока очень чувствителен к перегреву. Поэтому в данном случае нужно позаботиться о том, чтобы на него не оказывалось повышенного термического воздействия.
Как проверить датчик АБС тестером или мультиметром, узнать работоспособность с помощью осцилографа, схема проверки + видео и прочие нюансы вопроса
Датчики АБС играют важную роль в работе тормозной системы автомобиля — от них зависит эффективность торможения и бесперебойная эксплуатация узла в целом. Сенсорные элементы посылают на блок управления данные о степени вращения колёс, а тот анализирует поступающую информацию, выстраивая нужный алгоритм действий. Но что делать, если появились сомнения в исправности устройств?
Признаки неисправности устройства
О том, что датчик ABS неисправен, просигнализирует индикатор на панели приборов — он загорается при дезактивации системы, которая выключается даже при малейшей неполадке.
Свидетельства того, что АБС перестала «вмешиваться» в работу тормозов:
- Непрерывно блокируются колёса при резком торможении.
- Отсутствует характерный стук с одновременной вибрацией при нажатии на педаль тормоза.
- Стрелка спидометра запаздывает относительно разгона либо не двигается с исходного положения вовсе.
- При неисправности двух (и более) датчиков на приборной панели дополнительно загорается и не гаснет индикатор стояночного тормоза.
Индикатор АБС на приборной панели сигнализирует о неисправности системы
Что же делать, если контрольная лампа АБС на приборной панели автомобиля ведёт себя не вполне корректно? Не стоит сразу же менять датчик, сначала устройства следует проверить – эту процедуру можно выполнить самостоятельно, не прибегая к услугам высокооплачиваемых мастеров.
Способы проверки работоспособности
Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:
- Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
- Осмотрим и проверим:
- целостность разъёмов;
- проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
- загрязнение детали, возможные внешние механические повреждения;
- фиксацию и соединение с массой самого датчика.
Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.
Тестером (мультиметром)
Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.
Прибор объединяет в себе функции омметра, амперметра и вольтметра
Тестер (мультиметр) – прибор для измерения параметров электрического тока, объединяющий функции вольтметра, амперметра и омметра. Существуют аналоговые и цифровые модели устройств.
Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:
- Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
- Снимаем колесо, если оно препятствует доступу к устройству.
- Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
- Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).
Подключаем ПИН к тестеру и контактному гнезду датчика
- Замеряем сопротивление (тестер в режиме омметр) на контактах устройства. Сверяем показания прибора с руководством по эксплуатации авто, где должны быть указаны требуемые параметры.
- Проверяем электрическую цепь, прозвонив проводку датчика на предмет возможного короткого замыкания.
- Прокручиваем колесо вручную и одновременно замеряем сопротивление — показания тестера должны меняться в зависимости от скорости вращения.
- Переключаем тестер в режим «вольтметр» и замеряем напряжение на датчике — прокручиваем колесо с частотой 1 об/сек, контролируя показания прибора. Оптимальными считаются параметры напряжения от 0,25 до 1,2 V, но при этом следует учитывать, что повышение скорости вращения колеса обязательно их увеличивает.
Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:
- ниже минимального порога − датчик неисправен;
- приближается к нулю − короткое замыкание;
- нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
- бесконечность либо показания отсутствуют — обрыв провода.
Внимание! Сопротивление датчиков АБС на передней и задней осях различается. Рабочие параметры устройств составляют 1–1,3 кОм в первом случае и 1,8–2,3 кОм во втором.
Видео «Диагностика датчика АBS»
Как проверить с помощью осциллографа (со схемой подключения)
Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.
Прибор исследует амплитуду и временные параметры сигнала датчика
Осциллограф — устройство, исследующее амплитудные и временные параметры сигнала, которое предназначено для точной диагностики импульсных процессов в электронных схемах. Данным прибором определяются неполадки в разъёмах, нарушение соединения с массой и обрыв проводников. Проверка выполняется посредством визуального наблюдения колебаний на дисплее устройства.
Для диагностики датчика АБС осциллографом необходимо:
- Полностью зарядить аккумуляторную батарею, чтобы по ходу измерения наблюдать на разъёмах либо проводниках падения (скачки) напряжения.
- Найти сенсорный датчик и отсоединить верхний разъём детали.
- Подключить к контактному гнезду осциллоскоп.
Подключение прибора к разъёму датчика АБС (1 — зубчатый диск-ротор; 2 — датчик)
- Вращать подвешенное колесо (подняв автомобиль на домкрате или подъёмнике) с постоянной частотой 2–3 оборота в секунду.
- Засечь амплитуду колебаний сигнала на дисплее устройства.
- Вращать второе колесо оси и аналогично засечь колебания.
Об исправности датчика АБС свидетельствует:
- одинаковая амплитуда колебания сигнала при вращении колёс одной оси;
- отсутствие биений амплитуды при диагностике меньшим по частоте сигналом синусоиды;
- сохранение стабильной, ровной амплитуды колебания сигнала, не превышающей 0,5 B, при вращении колеса с частотой 2 об/сек.
Отметим, что осциллограф — прибор довольно сложный и дорогостоящий. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из интернета и установленной на обычный ноутбук.
Видео «Ноутбук вместо осциллографа»
Проверка детали без приборов
Самым простым способом диагностики устройства без приборов является проверка магнитного клапана на индукционном датчике. К детали, внутри которой установлен магнит, прикладывают любое металлическое изделие (отвёртку, гаечный ключ). Если датчик не притягивает его − он неисправен.
Большинство систем антиблокировки тормозов современных автомобилей имеют функцию самодиагностики с выводом ошибок (в буквенно-цифровой кодировке) на экран бортового компьютера. Расшифровать эти символы можно с помощью интернета или инструкции по эксплуатации машины.
Что делать при обнаружении поломки
Что делать с датчиком АБС при обнаружении неисправности? Если проблемной точкой является само устройство, его придётся заменить, а вот в случае с электропроводкой – можно исправить дефект самостоятельно. Для восстановления её целостности используем метод «пайки», тщательно заматывая места соединений изоляционной лентой.
Если загорается индикатор ABS на приборной панели — это явный признак неисправности датчика.
Описанные действия помогут выявить причину поломки, однако если не хватает знаний и опыта, лучше обратиться к мастерам автосервиса.
В противном случае неграмотная диагностика состояния вкупе с неправильным ремонтом устройства снизят эффективность работы антиблокировочной системы и могут спровоцировать ДТП.
- Алексей Романов
- Распечатать
Как проверить датчик АБС тестером. Видео проверки на работоспособность датчика ABS мультиметром
Датчик ABS в антиблокировочной системе тормозов предназначен для фиксации разницы скорости вращения колес. Рассмотрим, как проверить датчик АБС. Правильная диагностика поможет найти причину, из-за которой на приборной панели загорелась индикация неисправности помощника в торможении.
Разновидности конструкции
Для расчета угловой скорости вращения колеса могут использоваться 2 типа устройства датчиков АБС:
- на основе индуктивного элемента. Еще их называют пассивными, так чувствительный элемент не нуждается во внешнем питании, а сам принцип работы основывается на эффекте электромагнитной индукции. Несмотря на простоту конструкции и надежность, на современных автомобилях такие устройства встречаются все реже. Главный недостаток конструкции – на низкой скорости движения авто невозможно адекватно рассчитать скорость вращения колес;
- датчики на основе эффекта Холла. Их еще называют активными, так как чувствительный элемент нуждается в питании – опорном напряжении. Вырабатываемый такими датчиками скорости сигнал позволяют ЭБУ точнее рассчитать скорость вращения колес.
Устройство, принцип работы индуктивных датчиков ABS
Благодаря принципу действия электромагнитной индукции, прохождение вблизи железного сердечника зубьев гребенки, установленной на корпусе ШРУСа, провоцирует скачки напряжения. Благодаря вращению колеса, на выводах датчика АБС фиксируется синусоидальное колебание напряжения; частота переменного напряжения прямо пропорциональная угловой скорости вращения колеса.
Блок управления антиблокировочной системой тормозов регистрирует и сравнивает аналоговые сигналы со всех чувствительных элементов, что позволяет рассчитать разницу угловых скоростей вращения колес.
Метод проверки мультиметром
Если вы знаете, как пользоваться мультиметром, то проверить датчик АБС пассивного действия можно с помощью даже самого дешевого универсального измерителя. Соответствие возможных неисправностей и методы их диагностики:
- обрыв цепи обмотки катушки. Переведите мультиметр в режим прозвонки диодов. Если прибор покажет бесконечное сопротивление, значит, в цепи присутствует обрыв;
- отпаивание контактов обмотки катушки. Характер поломки такой же, как и при обрыве;
- короткое замыкание. Для проверки переведите мультиметр в режим измерения сопротивления – омметр, диапазон измерений – до 20 кОм. Предварительно измерьте сопротивление заранее исправного датчика либо узнайте нормативное значение из технической документации. Обычно сопротивление исправных элементов колеблется от 0,7 до 2,5 кОм. При этом важно учитывать, что сопротивление исправных датчиков на передней и задней осях может значительно отличаться.
Если датчик АБС снят с автомобиля, то сымитировать вращение задающего диска можно любым предметом из магнитного металла.
Из-за агрессивности среды установки, датчики АБС на мотоциклах могут иметь вместо постоянного магнита электромагнит, что обязательно нужно учитывать при проверке без демонтажа (должно быть включено зажигание).
Как облегчить поиски
Чтобы не осуществлять проверку тестером на каждом из колес по отдельности, снимите разъем блока управления АБС. На видео показано, что разобравшись в распиновке, вы сможете быстро найти, в какой из цепей короткое замыкание либо обрыв.
Применение эффекта Холла
Принцип работы датчика Холла базируется на эффекте возникновения поперечной разницы потенциалов при помещении проводника с постоянным током в магнитное поле. Изменение магнитного поля при прохождении зубчатого колеса вблизи чувствительного элемента провоцирует возникновение скачков напряжение прямоугольной формы.
Частота импульсов позволяет блоку управления ABS рассчитать фактическую скорость вращения колес.
Метод диагностики
Поскольку принцип работы датчика АБС основывается на эффекте Холла, его самостоятельная проверка схожа с диагностикой датчика скорости, использующегося в работе спидометра, ДПКВ. Полноценную проверку корректности сигнала можно осуществить только осциллографом, но для простейшей диагностики подойдет и обычный мультиметр.
Для проверки необходимо перевести тестер в режим измерения постоянного напряжения.
Подключите измерительные щупы к сигнальным контактам датчика, предварительно подав питание через дополнительное сопротивление (резистор номиналом от 480 Ом до 1.
2 кОм) и подключив контакт «массы» к неокрашенной части кузова автомобиля. Если элемент полностью неисправен, вращающийся вместе со ШРУСом маркерный диск не спровоцирует смену высокого и низкого уровня напряжения.
Автономная проверка
Для работы чувствительному элементу необходимо опорное питание, поэтому без внешнего источника ЭДС, способного выдать 9-12 В, проверить датчик АБС мультиметром не получится.
Также в цепь необходимо будет включить дополнительный резистор (в случае с тормозной системой Opel Vectra C, как показано на видео, достаточно будет элемента с номиналом 680 Ом).
Распиновку разъема можно найти в руководстве по ремонту и эксплуатации вашего авто.
Поскольку чувствительный элемент будет снят с автомобиля, имитировать вращение маркерного диска можно перемещением магнита вблизи чувствительного элемента.
Общие рекомендации по диагностике системы ABS
При обрыве цепи самодиагностика системы АБС обязательно зафиксирует факт уменьшения сопротивления в цепи датчиков и зажжет лампочку неисправности ABS на приборной панели.
Некоторые системы способны не только регистрировать факт ошибки, но и вычислять, на каком из колес произошла поломка. Поэтому при возможности первым делом имеет смысл провести компьютерную диагностику.
На многих автомобилях при поломке более 1 датчика система зажигает не только лампочку неисправности ABS, но и индикацию включения стояночного тормоза, после чего АБС выключается.
Перед началом диагностики мультиметром убедитесь, что воздушный зазор между датчиком и задающим диском выставлен правильно, а сами полости маркерного диска не имеют плотных грязевых, коррозийных отложений.
Будьте крайне аккуратны при демонтаже датчика. Часто они прикипают, но удары либо иное применение грубой силы может привести к повреждению пластикового корпуса. При установке следите за тем, чтобы между задающим диском и чувствительным элементом был корректный воздушный зазор.
Проверка датчика ABS своими силами. Как проверить датчик АБС разными способами? | ВАЗ РЕМОНТ
Что такое ABS (Anti-lock Braking System) знают, наверное, даже дети. Эта система позволяет выполнять торможение наиболее эффективное для максимально быстрой остановки транспортного средства.
Система электронная и оснащена множеством датчиков и блоком управления, который следит, чтобы колеса во время торможения не блокировались, то есть «не шли юзом».Такое изобретение ежедневно спасает сотни или может быть даже тысячи жизней на дороге.
Система АБС предотвращает занос и потерю управляемости, что весьма важно на скользкой дороге, а также в случае экстренного торможения.
В этой статье я расскажу вам о том, как проверить датчик ABS в случае его неисправности, а также в случае появления на приборной панели аварийного индикатора в виде трех английских букв «ABS». Вы узнаете, как проверить датчик АБС в домашних условиях различными способами используя мультиметр.
Наиболее распространенной поломкой в системе ABS является разрыв цепи, когда между блоком управления и датчиком пропадает связь. Это может происходить по разным причинам, о которых вы узнаете чуть позже.
Как распознать неисправность системы АБС или датчика ABS?
- Как я уже говорил на панели загорается соответствующий индикатор, это может происходить во время движения, торможения или при повороте ключа в замке зажигания.
В последнем случае появления надписи говорит о самодиагностике системы, после того как вы заведете мотор лампочка должна погаснуть.
- В случае неисправности системы АБС во врем торможения вы не услышите характерного звука блока АБС расположенного под капотом и не почувствуете вибрации, которая возникает при резком нажатии на педаль тормоза и попытке пробуксовки колес.
Что делать в первую очередь?
Необходимо выполнить проверку датчиков ABS которые располагаются возле каждой ступицы колеса. Ваша задача обнаружить нарушение в соединении датчиков, обрыв провода или повреждение корпуса датчика ABS. В любом из этих случаев вы так или иначе увидите на панели соответствующий индикатор, ну при условии, что сам блок управления системой рачий и не «глючит».
Проверка датчика АБС — меряем сопротивление
- Домкратим колесо, то на котором по-вашему расположен нерабочий или неисправный датчик, или каждое колесо по очереди если вы точно не знаете какой из датчиков неисправен.
- Далее снимаем колесо и получаем доступ к датчику.
- Демонтируйте корпус, а также защитный блок управления и разъемы по которым поступает питание на датчики.
- После этого в цепь провода с PIN-разъемами внедряем провода и коммутируем их с датчиком и мультиметром.
- Производим замер сопротивления и сверяем его с тем, которое должно быть по умолчанию (его можно узнать в мануале) или у представителя производителя вашего авто.
- Проводку «прозваниваем» на предмет обрыва или короткого замыкания.
- Вращайте колесо при этом следите за показаниями мультиметра, сопротивление должно меняться.
- Устройство — ножка — 5-26 Ом.
- Устройство — «масса» — от 20 кОм и более.
Более детально о том, как проверить датчик ABS смотрите в этом видео:
Проверка датчика ABS при помощи тестера — меряем напряжение
- Домкратим колесо.
- Включите мультиметр, установите режим измерения постоянного напряжения.
- Подключаем электроды прибора к разъемам и проверяем показания, при этом вращаем колесо (примерно 1 об/сек).
- Исправный датчик ABS покажет напряжение на приборе ~0,25-1,2 Вольта.
Если скорость вращения колеса будет выше, то и показания соответственно будут увеличиваться.
Как проверить датчик осциллографом?
Чтобы диагностировать исправность или неисправность датчика АБС можно использовать даже осциллограф или проще говоря тестер. При подключении на приборе будет отражаться график, при помощи анализа амплитуды, можно судить о исправности или неисправности датчика.
Проблема заключается в том, что прибор этот есть не на каждом СТО, не говоря уже за гараж, в котором вы собрались проводить все свои «опыты». Прибор это дорогой, и довольно сложный для понимания поэтому для работы с ним необходимо обладать определенными знаниями и навыками.
В современных автомобилях система ABS имеет функцию самодиагностики, используя специальное ПО можно считать код ошибки после чего расшифровать его по специальной таблице.
Возможен ли ремонт датчика АБС?
На вопрос возможен ли ремонт данного датчика, ответить однозначно — сложно, все в большей степени зависит от степени его повреждения и неисправности. Если все заключается в банальном повреждении проводка, то решить проблему не составить труда.
Если же повреждение более глобальное, поврежден сердечник или обмотка, то скорее всего ремонта такого датчика будет просто не возможным и потребует полной замены.
Несмотря на то что 99% специалистов рекомендуют заменить датчик в случае его неисправности или проблем с обмоткой, есть те, кто успешно реставрирует эти датчики в домашних условиях используя подручные средства. Более подробно о таком ремонте вы можете узнать в видео расположенном чуть ниже.
