В этот раз расскажем, как и зачем перед покупкой нужно проверить авто мультиметром. Методами можно пользоваться прямо при встрече с продавцом и осмотре автомобиля. Чтобы дело шло быстрее, потренируйтесь накануне на машине друга или знакомого.
Прежде всего, мультиметр нужен затем, чтобы вовремя заметить утечку тока на машине. Из-за нее двигатель может работать неровно, выбросы станут более пахучими. Проводка может замкнуть, что выведет из строя магнитолу, электронный блок управления и другие приборы. Или железный конь просто не заведется.
Как проверить утечку тока на б/у автомобиле мультиметром
Проверка включает в себя:
- Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла — аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
- Убедитесь, что дополнительная подсветка, магнитола отключены.
- Снимите «минусовую» клемму с АКБ.
- Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора — прибор покажет значение тока утечки.
Нормальный показатель — 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.
Показания пришли в норму — вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.
Причин утечки может быть несколько. К ней могут быть причастны:
- аккумулятор;
- датчики;
- высоковольтные провода;
- генератор.
Каждый элемент можно проверить с помощью мультиметра.
Как проверить аккумулятор автомобиля мультиметром
Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.
Красный щуп прислоните к «плюсовой» клемме, черный — к «минусовой». Если перепутаете — не страшно, прибор покажет актуальные цифры, просто со знаком минус.
Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.
Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.
Нормальные цифры при работающем двигателе — 13-14 вольт. Если мультиметр показывает меньше — аккумулятор нужно зарядить, или есть утечка тока.
Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.
Как проверить датчики автомобиля мультиметром
Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы 5 видов датчиков:
- коленвала;
- скорости;
- детонации;
- ABS;
- кислородный датчик.
Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.
Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.
Датчик ABS
Его проверяют по двум параметрам: напряжению и сопротивлению.
Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма – 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы – с датчиком проблемы.
С измерением напряжения чуть сложнее – сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.
Датчик коленвала
Важный элемент — без него машина вообще не запустится, или ехать на ней вы не сможете. Если визуально он кажется исправным, возьмитесь за мультиметр. Подключите прибор к датчику и измерьте сопротивление. Норма, как правило, от 550 до 750 Ом. Но обязательно проверьте, актуальны ли эти цифры для автомобиля, который вы смотрите.
Кислородный датчик
Определяет, остался ли кислород в выхлопных газах. Перед замерами также осмотрите его – возможно, он поврежден и мультиметр вообще не понадобится. Тогда элемент нужно просто заменить.
Если все в порядке, измерьте, как с датчиком ABS, напряжение и сопротивление. Алгоритм тот же. Заводите машину и наблюдайте за прибором. После пуска на экране высветятся цифры 0,1-02, вольта. Машина прогреется – прибор покажет до 0,9 вольт. Не заметили, что показатель изменился – датчик, скорее всего, неисправен.
Если проверка напряжения прошла успешно, узнайте показатели сопротивления. Норма колеблется от 10 до 40 Ом.
Датчик детонации
Определяет ударную волну при сгорании топлива. Показатели сопротивления у него на каждой машине индивидуальные – ищите информацию в разных источниках.
С напряжением чуть проще. Сначала снимите датчик. Щуп с плюсом подключите к сигнальному проводу, «минусовой» — к массе, ближе к крепежному болту. Дальше самое интересное – ударьте датчиком о стену, стул или стол. Только так мультиметр зафиксирует показатель напряжения. Норма на большинстве авто – от 30 до 40 милливольт.
Датчик скорости
Перед замерами обязательно осмотрите элемент. Возможно, он просто окислился или оплавился.
После подключайте мультиметр и измеряйте. Порядок действий тот же, что с датчиком детонации.
Единственное – ударять им обо что-либо не нужно. Можно просто повращать или потрясти. Если мультиметр вообще не покажет напряжения – датчик неисправен.
Как проверить высоковольтные провода на авто мультиметром
Если вы ощущаете потерю мощности авто, видите повышенный расход топлива, машину трясет, а холостые обороты плавают — пора проверить высоковольтные провода. Точнее — измерить в них сопротивление. Запоминайте порядок действий:
- отсоедините провода от машины или отключите один провод с двух сторон;
- включите прибор в режим омметра и прислоните щупы к обеим сторонам провода.
Нормальный показатель сопротивления 6-10 кОм. Если прибор показывает меньше, вплоть до нуля, не пугайтесь. На цифры мультиметра влияет множество факторов, например:
- качество изоляции проводов;
- длина;
- наличие микроповреждений;
- тип проводов.
Если показатели вашей машины выходят за пределы нормы, лучше обратитесь в автосервис, где сопротивление измерят профессиональными и более точными приборами.
Как проверить мультиметром генератор на машине
Проверка генератора происходит аналогично замерам показателей других элементов авто, из-за которых происходит утечка тока.
- Традиционно выключаете зажигание, вынимаете ключ, выключаете магнитолу и прочее.
- Подключаете мультиметр к аккумулятору.
- Замеряете напряжение. Полностью заряженная батарея выдаст от 12,5 до 12,9 вольт.
- После этого заводите двигатель, включаете подогрев стекол, сидений, «печку», ближний свет.
И снова измеряете напряжение. Норма — 13-14 вольт. Максимум — 14,8 вольт. В этих случаях генератор работает, как часы. Если мультиметр показывает цифры меньше, генератор не заряжает батарею. Значит, готовьтесь выложить приличную сумму за замену или ремонт агрегата.
Вместо послесловия
При покупке машины с пробегом полезно знать, как найти утечку тока и понять ее причину. Берите мультиметр на осмотр машины — спасете себя от неприятных сюрпризов, вроде внезапно севшего аккумулятора, скачков напряжения или сгоревшей проводки.
С той же целью проверяйте историю автомобиля. Сделать это можно прямо во время беседы с продавцом. Удобно воспользоваться сервисом «Автокод» — промониторите информацию сразу в 13 источниках: ГИБДД, РСА, ЕАИСТО, банках, налоговой и других службах. Проверка займет 5 минут.
После вы узнаете реальный пробег, количество владельцев, историю штрафов, а также информацию об угоне, участии в ДТП, ограничениях на регистрацию авто и многое другое. Будьте бдительны!
Если вы профессиональный продавец авто, воспользуйтесь сервисом безлимитных проверок авто «Автокод Профи». «Автокод Профи» позволяет оперативно проверять большое количество машин, добавлять комментарии к отчетам, создавать свои списки ликвидных ТС, быстро сравнивать варианты и хранить данные об автомобилях в упорядоченном виде.
Полностью изучив онлайн-отчет, все же стоит внимательно приглядеться к техническим нюансам авто при покупке. А если вы не уверены в своих знаниях, или выехать на осмотр не предоставляется возможности, закажите услугу выездной проверки. Мастер проведет диагностику за вас и сделает подробное заключение с профессиональной точки зрения.
Проверка бронепроводов (высоковольтных проводов) мультиметром — Toyota Vista, 2.0 л., 1993 года на DRIVE2
В этой статье я расскажу, как проверить работоспособность бронепроводов (высоковольтных проводов) с помощью мультиметра.
Если у вас наблюдаются такие симптомы:— Потеря пощности машины, тяги в целом. Особенно в сопку.— Повышенный расход— Машина купила себе вибратор и трясется вся, особенно видно что двигатель дрыгается туда-сюда…
- — Плавают холостые обороты а так же D+тормоз
- Советую проверить бронепровода!

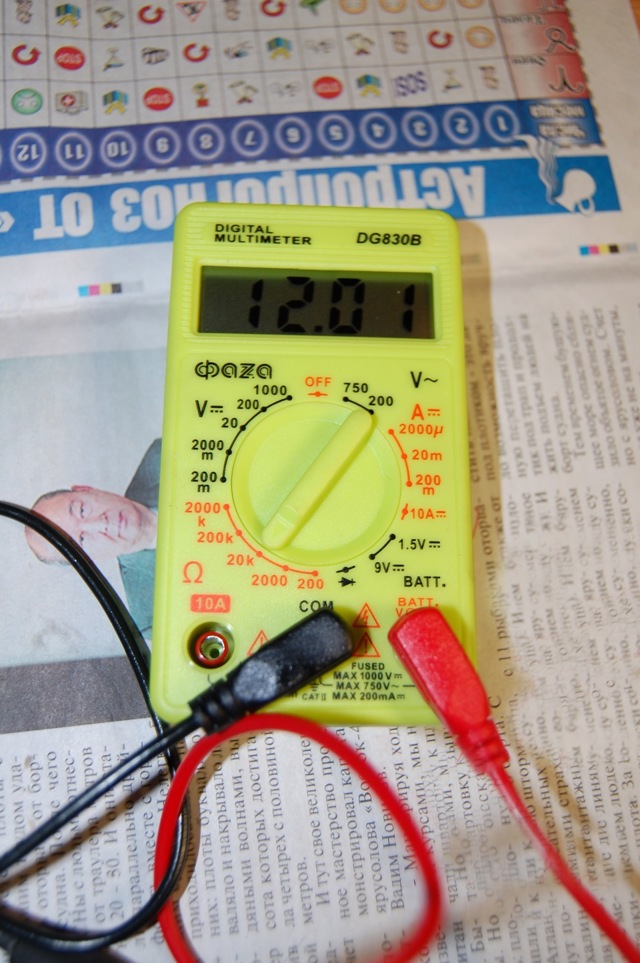

Пошел на китайский базар, купил мультиметр за 350р. Как уверял меня русский продавец (девушка), это фирменный китай мол, и действительно, если + и — соприкаснуть будет показывать 0 кОм. Т.е.
погрешности в мультиметре нет. А если будет погрешность, к примеру, 3 кОм. То когда вы измерите что-либо, просто отнимите «3».
К примеру, измерили бронепровод у вас: 15 кОм показало, отнимайте 3, получится 12.
Отключаем бронепровод от машины
Для удобства можно снять крышечку бронепровода, она резиновая, чтобы датчик от мультиметра лучше просунулся вглубь.

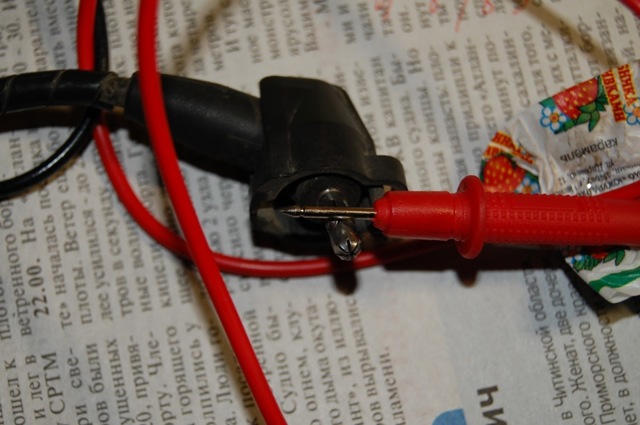

Черный провод (масса) суем в бронепровод, а красный соприкасаем с штекером который подключается в трамблер. Ну, можно и наоборот, в-принципе. На данной картинке показано, что бронепровод помер.
А вот этот ещё живой 🙂 Старайтесь не шевелить датчики мультиметра чтобы показания не скакали туда-сюда, мне просто было не удобно фотать и держать, поэтому показания чутка искаженны не до конца соприкаснул плюс.
Увеличенный вариант
Масса
Плюс
- На моих бронепроводах которые я поменял уже на новые, было:
- 1 бронепровод: 1 кОм2 бронепровод: 12,30 кОм3 бронепровод: 16,38 кОм4 бронепровод: 6,63 кОм
- Провод на катушку: 10,32 кОм
При норме производителя макс. 25 кОм.Но на сколько мне известно, разница между бронепроводами не должна быть больше чем в 2-4 кОм, поправьте, если я ошибаюсь.
Вот таким не хитрым способом можно проверить работоспособность бронепроводов.Может кому-нибудь пригодится статья 😉
Цена вопроса: 350 ₽
Как правильно проверить бронепровода мультиметром
Проверить обычную проводку напряжением до 1000 В на целостность достаточно просто, используя или специализированный тестер, или функцией «прозвонить» мультиметра.
Другое дело высоковольтные линии, еще называемые бронепроводами, которые применяются в системе автомобильного зажигания.
Основное предназначение которых — доставлять импульс тока от катушки до распределяющего устройства (трамблера, бесконтактного датчика или коммутатора) и от него к свечам бензинового двигателя.
Для подобных линий требования шире. Кроме целостности пути движения энергии, важным факторами становиться сопротивляемость оплетки пробою и резистивные характеристики самого проводника. Часть перечисленных параметров тестируется на соответствие при проверке бронепровода мультиметром.
Виды кабеля
Бронепровод получил свое название от толщины защитной оболочки и внутренней жилы, которые сильно отличаются в большую сторону сравнительно с прочими линиями передачи тока автомобиля. Ранее использовалась монолитная изоляция и плотный тросик из медных проводников.
Со временем «бутерброд» оплетки изменился. Добавились слои изолятора — внешний и внутренний, разделенные усиливающим кордом.
Шина тоже модифицировалась — на смену дорогой меди пришли неметаллы, наподобие хлопчатобумажной или льняной нити, кевлавра, стекловолокна или пластика. Для обеспечения их проводимости с определенным сопротивлением, тросики пропитываются взвесями угля или сажи.
Основная пропускная способность жилы по току обеспечивается внешним покрытием резистивной шины — ферропластом (силиконом или пластиком с алюминиевой крошкой).
Высоковольтные провода — мощные источники электрических помех, сила которых зависит от характеристик нагрузки шины.
Посторонние скачки ЭМИ могут не только вызывать «наводку» на электронные части автомобиля, но и создавать паразитные токи на металлических элементах двигателя.
В целях борьбы с проблемой используются три метода, все из которых направлены на повышение конечного сопротивления линии прохождению тока:
- Мощный резистор в концевом контакте кабеля. Применяется, в основном, для медного бронепровода, сопротивляемость которого изначально низка и составляет 0.022 Ом на метр длинны.
- Увеличение толщины внутренней неметаллической шины под слоем ферропласта. Таким методом увеличивают активное сопротивление. Резистивность линии становиться 1–6 кОм/м.
- Пружина из нержавейки поверх ферропласта — организация реактивного сопротивления. Характеристика нагрузки вырастает до 12–40 кОм/м.
Для высоковольтных линий важны и наконечники с защитными колпачками. Именно в них происходит соприкосновение контактных площадок устройств с линией передачи бронепровода. Для конечного владельца может быть важной и форма колпачков. Они выпускаются прямыми и Г-образными.
Нормативами для высоковольтных проводов служит национальный ГОСТ Р 53826-2010 и международный ISO 3808:2002. В них заложены требования к сопротивляемости изолятора бронепровода на пробой 35–40 кВт и сохранению его работоспособности, совместно с целостностью, в промежутке от +60 до +110°C.
Выбор бронепровода
Бронепровода выбирают в зависимости от типа зажигания. Для контактного, характерного ранним моделям ВАЗ или старым автомобилям иностранного производства, применяют низкоомные линии с концевыми сопротивлениями до 1–1.5 кОм. То же самое относиться к ситуациям, когда используются свечи с встроенным резистором (R или Р серии).
Микропроцессорное зажигание, или использующее чисто электронные компоненты, требует шин высокого сопротивления 1.5–3 кОм/м. Последнее важно в связи с сильной чувствительностью высокотехнологичных элементов к электромагнитным помехам.
При покупке вв проводов, вне зависимости от слов продавца, или указанных характеристик, желательно узнать точные параметры сопротивления, измерив их мультиметром. К сожалению, встречается изначально некачественная продукция, или идущая с разборов аварийных автомобилей.
Методика тестирования
Ответом на вопрос, как проверить бронепровода мультиметром, будет — тестирование соответствия характеристик сопротивления кабеля требованиям системы зажигания транспорта. Оно выполняется с установленными защитными колпачками и отключением высоковольтной линии связи от всей электрики автомобиля.
Вначале прибор переключают в режим прозвонки и выполняют измерение прохождения тока между двумя концами бронепровода. При положительном итоге выставляют на мультиметре сопротивление в 20 кОм и смотрят показания характеристики между двух сторон кабеля. Измеряемое сопротивление должно находиться в пределах между 0.5 и 5 кОм, в зависимости от типа провода.
Пробой изоляции можно определить только при работающем двигателе. Достаточно оболочку каждого из вв проводов на короткое время соединить с массой автомобиля. Искра между ними свидетельствует о нарушениях изоляции.
Резюмируя
Проблемы с зажиганием на авто может быть связано с целостностью линий подвода импульсов тока к коммутирующему агрегату или самим свечам бензинового двигателя.
Проверить отсутствие их повреждений можно измерив сопротивление высоковольтных проводов мультиметром. Проведение аналогичной процедуры пригодится даже в случае покупки нового бронекабеля.
Лучше пользоваться проверенным проводом, во избежание последующих проблем.
Видео по теме
Как проверить (высоковольтные) бронепровода? Показания
| Как проверить (высоковольтные) бронепровода? Показания. |
Основная задача высоковольтных проводов системы зажигания бензиновых двигателей – передача импульса зажигания от катушки (катушек) или распределителя зажигания к свечам ДВС. Наряду с этим высоковольтные провода выполняют следующие функции: обеспечение качественной изоляции высоковольтного импульса; минимизация радиопомех; защита от выхода из строя элементов системы зажигания. При нарушении электрических параметров высоковольтного провода двигатель автомобиля начинает «троить», имеется большая потеря мощности автомобиля, возможен отказ системы запуска авто. Такую неисправность необходимо немедленно устранять, так как она может привести к полному отказу системы зажигания, неисправности механических узлов автомобиля вследствие неравномерной работы двигателя. Вероятные причины неисправности Наиболее распространенная причина неисправности высоковольтных проводов – естественный износ и старение. Они располагаются в непосредственной близости к двигателю. В процессе эксплуатации автомобиля, особенно в холодное время года, суточный перепад температур может составлять более 100 градусов Цельсия. Изоляционные свойства материала покрытия провода постепенно уменьшаются. Провод начинает растрескиваться, в него проникает влага, пары агрессивных жидкостей (антифриз, омывайка), масла, солевые растворы обработки дорожных покрытий. Как только трещины достигают токоведущей жилы, высоковольтный сигнал может пробить на массу. Изоляционные свойства провода будут нарушены, импульс зажигания к свечам не дойдет. Часто провода теряют токопроводящие свойства в результате механических воздействий. Это обычно имеет место в местах соединения токоведущего проводника с контактными разъемами свечей и катушек зажигания. При монтаже ВВ проводов необходимо правильно их укладывать, обязательно прикреплять обжимные полиэфирвиниловые хомуты, избегать лишних механических усилий. Провода могут выйти из строя в результате превышения максимального уровня высокого напряжения. Такая ситуация возможна в случае пробоя катушки по первичной обмотке. Как проверить высоковольтные провода зажигания? Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.
В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом. Как проверить высоковольтные провода? Эффективные способы: Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.).
Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода. Частичные источники: drive2.ru, voditeliauto.ru. |
Смотрим видео: Сказка о том — как бронепровода мультиметром проверить
Добрый день, уважаемые эксперты сайта!
Меня зовут Николай, и у меня к вам такой вопрос. На моем автомобиле с недавнего времени с большим трудом стал запускаться двигатель, а я когда=то слышал, что неисправность может быть в бронепроводах на трамблере.
В общем, подскажите, как проверить бронепровода мультиметром. Сам измерительный инструмент у меня, естественно, имеется, а вот знаний немного не хватает.
Самостоятельный ремонт автомобильной техники
Ответ читателю
Доброго времени суток и вам, Николай! Если мультиметр у вас на руках, то определить неисправность бронепроводов, не составит Вам труда, что мы расскажет. Но для начала давайте подробнее рассмотрим их назначение и расскажем об альтернативных методах диагностики.
Назначение бронепроводов
Основная задача этих элементов системы зажигания – передача высоковольтного импульса зажигания от распределителя зажигания или от катушки до свечей.
Попутно они справляются со следующими задачами:
- Устранение радиопомех;
- Обеспечение для сигнала высококачественной изоляции;
- Защиту от выхода из строя различных элементов системы зажигания.
Если случится так, что провод потеряет нормальные электрические параметры, то двигатель может начать «троить». При первых симптомах неисправность стоит выявить и устранить, иначе существует риск, что выйдет из строя вся система зажигания.
Из-за чего случаются поломки бронепроводов

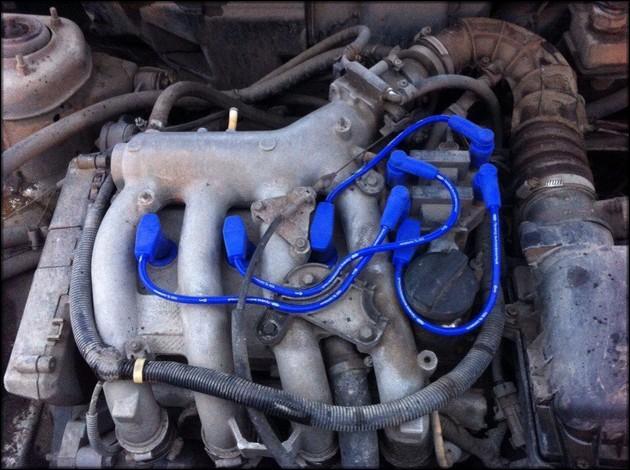

На фото — бронепровода автомобиля
Самым распространенным явлением, влияющим на состояние этих проводов, является их физический износ и старение.
Ресурс бронепроводов тоже имеет предел:
- Из-за того, что провода находятся в непосредственной близости к двигателю, особенно в холодные времена года, бронепровода испытывают на себе серьезные перепады температур – 100 градусов и более.
- По этой причине начинает страдать изоляция провода, и через некоторое время на ней появляются микротрещины.
- После внутрь начинают проникать различные агрессивные вещества: влага, пары антифриза и омывающей жидкости, масло и солевые растворы, которыми в зимнее время обрабатываются некоторые дороги.
- Со временем трещина неизбежно достигнет токоведущей жилы, и сигнал может дать пробой на массу.
- Нередко провода могут износиться вследствие механического воздействия, особенно в местах соединения со свечами и катушкой зажигания.
Совет! Укладывайте провода правильно, и обязательно используйте поливинилэфирные хомуты.
- Еще один вариант – это превышение максимального рабочего напряжения, что случается при пробое по первичной обмотке катушки.
Первые признаки поломки
В каких случаях можно подумать на неисправность бронепроводов?
Вот они:
- Затрудненный старт двигателя – что и наблюдается у нашего читателя;
- «Троение» двигателя;
- Ваша автомагнитола стала ловить помехи намного сильнее, чем раньше;
- Вырос расход топлива;
- Цвет изоляции изменился.
Диагностика провода
Начнем с народных методов, как можно проверить бронепровод.
Определяем поломку «на глаз»
Самым простым способом проверить провод является поочередное отключение их от свечей зажигания. Если вы видите, что при отсоединении в работе двигателя не наблюдается никаких изменений, то провод в вашей руке, скорее всего, неисправен.
Совет! Выполнять данную процедуру следует с крайней осторожностью, используя диэлектрический коврик и изолирующие перчатки, так как импульс системы зажигания может превышать 20000 Вольт. Цена нарушения правила – жизнь или здоровье.
Следующий способ – подключить к бронепроводу заведомо исправную свечу и поднести ее к корпусу двигателя автомобиля. Если искра отсутствует, то провод неисправен.
Также наличие пробоя можно попробовать определить в темноте — при выключении света вы заметите искрение. Но самый простой и надежный способ — замена бронепроводов, которые вы подозреваете на новые. Результат будут стопроцентным.
Работа с мультиметром
Если у вас не имеется исправного бронепровода или вы не желаете рисковать, отключая провода, то лучше всего бронепровод прозвонить, что позволит точно определить его физические параметры. Для работы будет достаточно самого простого китайского мультиметра, который можно приобрести за 300 рублей на барахолке.
Профессионалы замеряют при проверке два параметра:
- Сопротивление токоведущей жилы;
- Сопротивление изоляции.
Нам же предстоит ограничиться первым параметром, так как для второго требуется мегаомметр, стоимость которого не оправдывает нежелание обратиться к электрику.
Сопротивление проводника должно быть на уровне от 0 до нескольких кОм, что напрямую зависит от типа используемых в автомобиле проводов. Современные автомобили оснащаются радиоприемными устройствами, поэтому требуется создать некоторое сопротивление, для чего используют резисторы, бегунки или варисторы.
В качестве материала для проводов могут использоваться:
- Нихром (никеле-хромовый сплав);
- Токопроводящие полимеры – их сопротивление находится в районе 15кОм;
- Нити хлопчатобумажные, которые пропитаны раствором сажи – их сопротивление будет в районе 20кОм;
- Стекловолокно с графитовым напылением.
Проверяются провода так:
- Отсоединяем бронепровод и укладываем его на столе перед собой;
- Переключаем мультиметр в режим измерения сопротивления;
- Прикасаемся щупами инструмента к противоположным контактам провода и смотрим показатели.
- Итоговое сопротивление не должно превышать 20 кОм, а в большинстве случает должно составлять 0,5-2 кОм.
Как быть если поломка настигла в дороге
- Если неприятность случилась в пути, то можно до места стоянки добраться, выполнив быстрый ремонт бронепровода. Для начала нужно определить место пробоя уже описанным методом в темноте.
- Затем при помощи острого ножа зачистить от изоляции этот участок.
- Обрыв нужно соединить любым медным проводником методом скрутки. Желательно, чтобы используемый провод имел нормальное сечение.
- Далее соединение изолируется, но тут не все так просто. Обычная изолента не в состоянии выдержать рабочее напряжение, так как его пробой наступает от 2 до 6 тысяч Вольт, а нам требуется сделать изоляцию с запасом на 40000 В.
- Путем нехитрых подсчетов получаем, что потребуется не меньше 6 полных витков изоленты.
Лучше всего вместо изоленты, или дополнительно к ней, приладить какой-нибудь пластмассовый короб, который убережет провод от соприкосновения с прочими проводниками энергии и корпусом автомобиля.
На этом все. Как видите, Николай, проверка бронепроводов мультиметром своими руками – дело не такое уж и хитрое. Инструкция предельно проста, но требует определенной осторожности.
Как быстро проверить высоковольтные провода. 2 способа
Высоковольтные провода служат для передачи высокой энергии от катушки зажигания к свечам. Напряжение, которое через них проходит, может доходить до нескольких десятков киловольт. Работая при таких высоких напряжениях, они не редко выходят из строя. При этом расход топлива двигателем увеличивается, и могут наблюдаться отказы одного или нескольких цилиндров.
У высоковольтных проводов может быть две неисправности.
1.Изоляция высоковольтных проводов должна выдерживать высокое напряжение, которое они через себя пропускают. Если в каком либо месте произойдет пробой, то искра может не дойти до свечи, а стечь на массу. При этом на холостом ходу двигатель может работать нормально, но если открыть дроссельную заслонку, то он начнет захлебываться.
Происходит это потому, что при открытии дроссельной заслонки увеличивается давление в цилиндре, это за собой влечет повышение пробивного напряжения, а так как искра всегда ищет путь с наименьшим сопротивлением, то она может уйти через пробитый высоковольтный провод на массу. По этому, при резком открытии дросселя пробой может проявить себя.
2.Напряжение в системе зажигания зависит от сопротивления во вторичной цепи. При увеличении сопротивления напряжение тоже повышается. Высоковольтные провода входят во вторичную цепь, и по этому, их сопротивление оказывает сильное влияние на работу всей системы в целом.
При увеличении сопротивления высоковольтных проводов напряжение в системе зажигания возрастает, это может стать причиной межвиткового пробоя в катушке зажигания.
- Для того что бы определить исправность высоковольтных проводов нужно их проверить двумя способами.
- Проверка сопротивления высоковольтных проводов мультиметром.
- На мультиметре нужно выставить предел измерения 20 киловольт.
Сопротивление высоковольтных проводов должно находиться в пределах 5-8 килоом. Оно зависит, от длины провода. Чем больше длина, тем выше сопротивление. Но есть провода с меньшим сопротивлением, например в 1 килоом. Они предназначены для работы в контактной системе зажигания.
Проверка проводов на пробой.
Для того чтобы убедиться в том, что изоляция высоковольтного провода не пробита можно сделать прибор как на фото.
С помощью него можно определить пробой следующим образом. Нужно закрепить провод с помощью крокодила на массе двигателя, а виток надеть на высоковольтный провод.
Далее нужно завести двигатель и провести витком по всей длине высоковольтного провода. Если в каком либо месте есть пробой, то появится искра и двигатель начнет троить. Таким же образом можно проверить высоковольтные колпачки.
На этом все, спасибо за прочтение статьи, если она была вам полезна, ставьте лайк, и подписывайтесь на канал.
Можете еще прочитать следующие статьи.
Конденсатор вместо аккумулятора на автомобиль.
Какой ток потребляет стартер в мороз и при положительной температуре. Сравнил.
В свече зажигания есть одна важная деталь, о которой знают только профессионалы.
По этой причине часто сгорают катушки зажигания в автомобиле.
