ДМРВ – это датчик массового расхода воздуха.
Он расположен в системе питания двигателя, во впускном тракте, и считается важнейшим среди основных приборов и узлов в системе впрыска любого силового агрегата.
Как и любой другой узел автомобиля и любая деталь, ДМРВ может выйти из строя. Давайте рассмотрим основные признаки неисправности ДМРВ, а также узнаем принцип действия и функциональность этого оборудования.
Что такое ДМРВ?
Этот прибор очень необходим для того, чтобы определять объем воздуха, которым заполнятся камеры сгорания, когда двигатель работает. Датчик обычно устанавливается после воздушного фильтра в системе питания.
ДМРВ необходим для того, чтобы точно отмерять необходимое количество воздуха. Это количество рассчитывается в самом датчике, а затем отсылается в ЭБУ, где на основании этих данных будет рассчитан необходимый объем топлива.
Чем больше водитель жмет педаль акселератора, тем больше воздуха поступит в камеры сгорания. Датчик фиксирует количество и посылает ЭБУ специальную команду для увеличения объема впрыскиваемого горючего.
Если автомобиль будет работать или двигаться более равномерно, тогда нужно будет небольшое количество воздуха. Для это и нужен ДМРВ. Он с максимумом точности отмеряет нужные объемы воздуха для работы мотора.
Как работает ДМРВ?
Этот прибор представляет собой небольшой проводок, изготовленный из платинового сплава. Размер этого шнура всего 70 МКМ. Он установлен в специальной трубке, которая располагается перед дроссельной заслонкой.
Из-за постоянного использования этот провод постоянно покрывается грязью. Но в современных датчиках установлена система самоочистки.
Грязь — это одна из причин, по которой устройство выходит из строя, однако есть и другие признаки неисправности датчика ДМРВ. Хоть конструкция прибора максимально проста и надежна, но он также выходит из строя.
Единственный его недостаток – это непригодность к ремонту. Если датчик вышел из строя, его просто заменяют на новый.
Дмрв ваз — признаки неисправности и диагностика
При выходе из строя этого датчика, скорее всего на приборной панели будет гореть лампа «Проверьте двигатель» (Check Engine).
Способы диагностики ДМРВ
Существует несколько вариантов для проверки ДМРВ. Признаки неисправности обнаружатся практически сразу. Давайте рассмотрим их вместе.
Первый способ – отключение датчика
Этот способ проверки самый простой. Его сможет сделать каждый владелец автомобиля. Первым делом нужно отключить датчик. Чтобы это сделать, нужно просто отсоединить разъем. Затем следует завести мотор. В результате контроллер ЭБУ перейдет в аварийный режим.
А подача топливной смеси будет регулироваться лишь при помощи дроссельной заслонки. Холостой ход будет в районе 1500 оборотов. После этого требуется сделать заезд на машине.
Если автомобиль прибавил в динамических характеристиках разгона, тогда есть смысл искать признаки неисправности ДМРВ.
Второй способ – с помощью мультиметра
Прежде чем выполнить эти диагностические мероприятия, нужно заметить, что это будет работать лишь с ДМРВ Bosch. Прежде чем выполнять проверку, выставьте на вашем мультиметре предел в 2 В, а затем переведите аппарат в работу с постоянным напряжением.
Включите зажигание, а красный провод присоедините к желтому на колодке. Черный провод подсоедините к зеленому. В этот момент двигатель не должен работать. Измеряйте напряжение
Если показания от 1,01 до 1,02, тогда все отлично. Мультиметр показывает напряжение до 1,03 – волноваться не о чем, это допустимо. Предельный уровень – это 1,05. Если выше, тогда можно опять же искать причину поломки.
Система вентиляции картера назначение
Внешние признаки неисправности ДМРВ ВАЗ 2110
Это третий способ диагностики датчика. Для определения его исправности осмотрите со всей тщательностью внутренние полости воздушного патрубка, где смонтирован ДМРВ. Для того чтобы это сделать, вам понадобится фигурная отвертка. Ослабьте хомут и отсоедините гофрированную трубу. Поверхность гофры должна быть максимально сухой, без масляной пленки.
Следует отметить, что основные признаки неисправности ДМРВ – это грязь на рабочей поверхности. Она образуется из-за того, что не был вовремя заменен воздушный фильтр. Масляный налет скажет водителю о высоком уровне масла в смазочной системе или же о неправильной работе маслоотсекателя. С этими признаками датчик может еще работать, но скоро выйдет из строя.
Основные симптомы
Итак. Если у вас проблемы с ДМРВ, признаки неисправности могут быть самыми разными. Среди них можно выделить провалы на разгоне, отсутствие тяги, снижение мощности. Появляется стойкое ощущение, что машина просто «не едет».
Если при нажатии на газ отсутствует должная реакция, тогда это один из признаков. Большой расход топлива – это тоже сигнал для диагностики этого датчика. Когда ваша машина при переключении с передачи на передачу останавливается, есть смысл проверить датчик ДМРВ.
ВАЗ 2110 признаки неисправности имеет такие же, как и у остальных автомобилей.
Очистка датчика
Если вы наблюдаете признаки неисправности ДМРВ, тогда можно попробовать очистить прибор.
К слову, это самый дорогой датчик из всех в линейке переднеприводных автомобилей ВАЗ. Но если у вас он вышел из строя, не спешите его менять. Есть небольшой шанс на восстановления его «здоровья».
Для процесса очистки понадобится специальная жидкость, которая применяется для чистки карбюратора. Также пригодятся ключи типа «звездочка». Отвинтите хомут, а также два болта на «10». Снимите патрубок и доставайте датчик. Побрызгайте жидкостью на проволочку и трубку.
Работайте с предельной аккуратностью, подождите, пока эта жидкость полностью испарится и оставьте устройство высохнуть.
Пока прибор высыхает, снимите дроссельный узел. Вы увидите налет внутри дроссельного узла. Его нужно убрать с помощью жидкости. Эта грязь является причиной неполадок всей системы. Из-за нее и появляются проблемы с ДМРВ, признаки неисправности ВАЗ 2115, которые беспокоят начинающих на автомобильных форумах.
Тросик газа не снимайте. Положите узел на тряпочку и обработайте особенно грязные участки жидкостью. Не забудьте промыть регулятор холостого хода и пространство под ним.
Проводите такие профилактики регулярно, и ваш автомобиль скажет вам спасибо.
Думаю, что не стоит лишний раз рассказывать о том, что инжекторные двигатели автомобилей ВАЗ 2109, 2108 имеют немало датчиков, каждый из которых отвечает за нормальную работу агрегата в целом, и выход из строя одного из них может привести к самым разным негативным последствиям. К примеру, при неисправном датчике массового расхода воздуха двигатель может реагировать по разному:
- скачки оборотов при холостом ходе от 500 до 1500 об/мин
- вялый набор оборотов, случаются провалы при подгазовке
- увеличенный почти в два раза расход топлива
Все эти симптомы присутствовали как-то на моем прошлом автомобиле и проявлялись они в большей степени только после полного прогрева двигателя.
По бортовому компьютеру показания мгновенного расхода топлива резко увеличивались от 0,7 до 1,3 литров в час. При первом пуске мотора, обороты плавали просто ужасно.
Если у вас на ВАЗ 2109-2108 наблюдаются подобные симптомы, то можно попробовать заменить ДМРВ. Для этого понадобится:
- отвертка с крестовым лезвием
- головка на 10
- трещоточная рукоятка или вороток
Первым делом отсоедините аккумуляторную батарею. Затем надавив на фиксатор снизу, отсоедините штекер с проводами питания от датчика:
Заправка баллонов газом нижний новгород
Теперь при помощи отвертки ослабьте хомут толстого входного патрубка, как это наглядно показано на фото ниже:
- Затем отводим патрубок в сторону, чтобы он не мешался снятию датчика:
- Теперь при помощи трещотки и головки можно откручивать два болтика крепления ДМРВ. То есть откручиваем его от корпуса воздушного фильтра:
- После чего с легкостью снимаем его, отведя в сторону:
Теперь можно покупать новую деталь, цены на которые варьируется в зависимости от типа, и могут быть от 2000 до 3000 рублей. Установку проводим в обратной последовательности, и чтобы испытывать меньше проблем, меняйте чаще воздушный фильтр, так как именно от чистоты поступающего воздуха зависит долговечность работы ДМРВ.
Другие симптомы неисправности датчика массового расхода воздуха:
- Появление ошибки Check Engine;
- Повышенный расход топлива;
- Плохо заводится на горячую;
- Машина стало медленно разгоняться;
- Пропала мощность двигателя.
- И т.д.
Как проверить ДМРВ
Истории наших читателей
«Гребаный таз. «
Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г.
Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить.
Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.
Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете.
Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом.
Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет.
Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день.
Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью.
Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.
Пробуем прокатиться. Если по ощущениям автомобиль стал «резвее», то можно говорить о том, что ДМРВ не работает.
Кстати, для ЭБУ Я7.2, М7.9.7. обороты при отключении фишки не поднимаются !
Способ №2: Альтернативная прошивка ЭБУ.Если штатная прошивка контроллера была заменена на другую, тогда неизвестно, что в ней зашито на случай аварийного режима в способе №1.
Попробуйте подсунуть под упор заслонки пластину с 1мм толщиной. Обороты поднимутся. Выдерните фишку с ДМРВ.
Если не заглохнет — значит дело в прошивке, а точнее с шагами РХХ при аварийном режиме без ДМРВ.
Ваз гранта спорт цена
Способ №3: Проверка ДМРВ мультиметром.Этот метод действует на датчиках Bosch с каталожными номерами: 0 280 218 004, 0 280 218 037, 0 280 218 116.Включаем тестер в режим измерения постоянного напряжения, выставляем предел измерения 2 Вольта.
Распиновка ДМРВ:
- Желтый (ближний по расположению к лобовому стеклу) — вход сигнала ДМРВ;
- Серо-белый — выход напряжения питания датчиков;
- Зеленый — выход заземление датчиков;
- Розово-черный — к главному реле.
Цвета проводов могут меняться, но расположение выводов остается неизменным.
Включаем зажигание, но не заводим двигатель. Подключаем мультиметр красным щупом к желтому ДМРВ, а черным к зеленому (на массу). Таким образом, мы измеряем напряжение между указанными выводами. Щупы тестера позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции.
Использовать иголки и прочие дополнительные соединения не рекомендуется, т.к. они вносят некоторую погрешность в измерения. Снимаем показания с мультиметра.
Напряжение на выходе нового датчика 0.996. 1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.ДМРВ напряжение:
- 1.01. 1.02 — хорошее состояние датчика.
- 1.02. 1.03 — не плохое состояние.
- 1.03. 1.04 — ресурс ДМРВ подходит к концу.
- 1.04. 1.05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше.
- 1.05. и выше — пора заменить ДМРВ.
Процесс также показан на видео:
Кстати, эти же показания можно получить и без тестера, используя бортовой компьютер (группа параметров «напряжения с датчиков», Uдмрв)
Способ №4: Визуальный осмотр ДМРВ.Фигурной отвёрткой откручиваем хомут гофра воздухозаборника на выходе датчика, стаскиваем ее, и внимательно осматриваем внутренние поверхности самого датчика и гофра.
Эти поверхности должны быть сухими и чистыми, следы конденсата и масла недопустимы. Если воздушный фильтр меняется редко, то попадание грязи на чувствительный элемент датчика является наиболее частой причиной его поломки.
Масло в ДМРВ может быть в результате повышенного уровня масла в картере двигателя, либо маслоотбойник системы вентиляции картера забит.
Откручиваем 2 винта датчик (ключом на 10) и извлекаем его из корпуса воздушного фильтра. На передней его части (на входном крае) должно быть резиновое кольцо-уплотнитель. Оно предотвращает подсос нефильтрованного воздуха во впускной тракт через датчик. Если кольцо не на месте и застряло где-то в корпусе воздушного фильтра, тогда на входной сеточке самого датчика будет тонкий слой пыли.
Эта вторая причина, которая губит ДМРВ раньше времени. Правильная сборка должна проходить в такой последовательности: одеваем на датчик уплотнительную резинку, проверяем уплотнительную юбку, затем всё вместе вставляем в корпус фильтра.
Замена датчика ДМРВ есть в руководстве по сервисному обслуживанию.
На этом проверка датчика массового расхода воздуха в домашних условиях заканчивается. Проверить его работу на 100% можно только с помощью специального оборудования. Например, с помощью методики оценки осциллограммы при резком открытии дросселя до режима отсечки (нужен мотортестер), либо оценка осциллограммы при включении зажигания и т.д.
Закончить статью хочу уникальным методом, самая быстрая и лучшая диагностика ДМРВ — помощь друга, который сможет одолжить на время свой, заведомо рабочий датчик. Если после его установки Вы чувствуете ощутимую разницу, значит ДМРВ нужно менять !
Датчик массового расхода воздуха неисправен ? Попробуйте его почистить. Если это не поможет, тогда уже следует выбрать новый датчик. Кстати, большой расход топлива может быть причиной других неисправностей автомобиля.
Получилось ли Вам определить неисправность ДМРВ его проверкой?
Двигатель не тянет? Чистим ДМРВ и ДУ
Датчик массового расхода воздуха, или сокращенно ДМРВ — пожалуй самый дорогой из всех датчиков системы впрыска ВАЗ 2109, да и прочих переднеприводных ВАЗов. На момент написания этой статьи стоимость датчика составляет порядка 2000 рублей.
Но если у вашего автомобиля появились признаки неисправности ДМРВ — не спешите в магазин за новым датчиком, есть шанс восстановить его работоспособность. Как это сделать своими руками будет описано в этой статье.
Также, если наблюдаются проблемы с тягой двигателя, попросту говоря, машина «не едет»,то совместно с прочисткой ДМРВ есть смысл промыть и дроссельный узел так как от нашего бензина там обычно все забито отложениями.
Хочу сразу предупредить: если датчик вышел из строя, то есть имеет место повреждение деталей датчика, то восстановить его не удастся. Оживить можно лишь ДМРВ, неправильно работающий из-за загрязнения его ответственных узлов.
- Для работы нам понадобятся жидкость для очистки карбюраторов и ключи под болты с головкой «звездочка»
- Отвинчиваем хомут и два болта «на 10» и снимаем патрубок, в котором расположен сам ДМРВ.
- Чтобы вынуть сам датчик, и пригодятся ключи под звездочку.
- Жидкостью для карбюраторов надо побрызгать вот сюда:
- Действуем очень осторожно, чтобы не повредить эти детали и даем жидкости испариться.
Пока сушим датчик, снимаем сам дроссельный узел. Для этого надо отсоединить электрические разъемы от датчика положения дроссельной заслонки и регулятора холостого хода, отсоединить все патрубки (4 штуки) и отвинтить пару гаек.
- Вот,что находится внутри дроссельного узла — все каналы и заслонка в черном налете.
- Его то мы и должны убрать с помощью той же жидкости из баллончика.
Тросик газа можно не отсоединять, просто поместить узел на тряпку и обработать загрязненные участки жидкостью. Только соблюдайте осторожность, эта жидкость очень едкая,и ее попадание на кожу и в глаза крайне нежелательно!
- Также не забываем снять регулятор холостого хода (крепится к дроссельному узлу на двух винтах) и промыть пространство под ним,там обычно грязи не меньше.
- Вот, что должно получиться в итоге:
- После такой чистки машину обычно не узнать: лучше заводится, хорошо тянет даже на-холодную, такое ощущение, что мощность мотора повысилась.
- Такую чистку можно, и даже нужно делать не дожидаясь вышеописанных симптомов, а в качестве профилактики, тем более, что это совсем не сложно, да и времени много не отнимет!
Замена датчика массового расхода воздуха на ваз своими руками

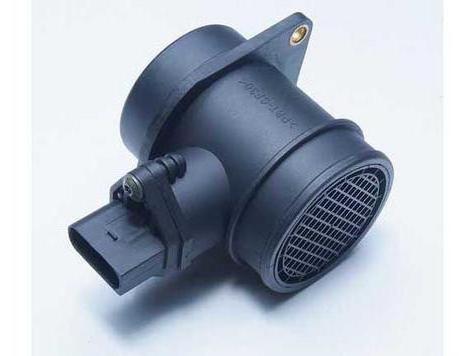

Датчик массового расхода воздуха
Для нормальной работы двигателя и катализатора соотношение количества воздуха и бензина должно быть оптимальным на всех режимах его работы, и только точное дозирование составляющих горючей смеси гарантирует 100% отдачу крутящего момента и заявленной мощности силового агрегата. Не последнюю роль в настройке горючей смеси играет расходомер воздуха.
Назначение и принцип работы
Предназначение данного устройства — измерение количества воздуха пройденного в цилиндры двигателя.
Как я считаю, для того что бы своими руками диагностировать неполадки и успешно устранять их, не обходимо, как минимум, знать устройство и принцип работы интересующего нас узла. Поэтому, предлагаю рассмотреть несколько разновидностей ДМРВ.
Трубка Пита (лопаточный расходомер)
Воздушный расходомер с трубкой Пито (лопаточный)
Данная конструкция является самой ранней разработкой.
Принцип ее работы основывается на отклонении потоком воздуха специальной лопатки, на оси которой находится измерительный прибор – потенциометр (чем больше угол поворота лопатки, тем больше сопротивление обмотки потенциометра).
Устройство по внешнему виду напоминает заслонку дросселя, преимущества – простота изготовления и небольшая цена.
Термоанемометрический тип расходомера
Более современное устройство, в конструкции которого находится платиновая проволочка, диаметром примерно в 0,07 миллиметров, являющаяся теплообменным элементом.
Принцип работы: находящаяся в потоке воздуха упомянутая проволочка охлаждается обтекающим ее воздухом, и для того, что бы сохранить заданную разницу температур между ней и воздушным потоком необходимо подать на нее определенное количество электроэнергии (чем мощнее поток воздуха, тем больше требуется электричества).
Ну а так как в данном случае не обойтись без внешних загрязнений нагревательного элемента, система снабжена функцией самоочищения от отложений: после останова двигателя проработавшего под нагрузкой происходит кратковременный нагрев проволочки до температуры 1100°С.
На современных автомобилях применяются термоанемометрические расходомеры, имеющие измерительные и нагревательные резисторы, изготавливаемые из платиновых слоев нанесенных методом напыления на кристалл кремния.
Принцип работы ДМРВ

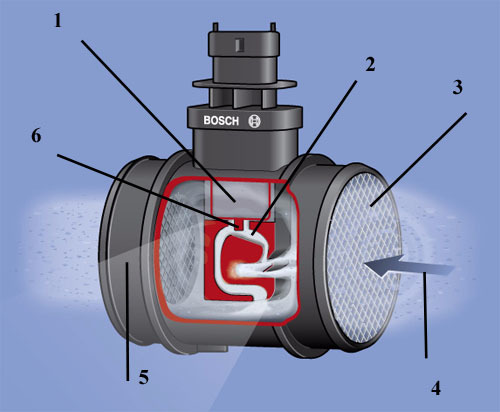

Пояснение к фото: часть входящего потока (2) всасываемого воздуха (4) проходя через решетку (3) попадает на чувствительный элемент (6), где его скорость и количество анализируется электронным блоком (1) при известном сечении измерительной трубки (5).
Чувствительный элемент
Итак:
- Не заводится двигатель;
- Нестабильная работа двигателя на холостом ходу;
- Слишком большие или же слишком маленькие обороты двигателя в режиме холостого хода;
- «Провалы» при разгонах и плохая динамика автомобиля;
- Расход топлива значительно превышен.
Совет! Аналогичные признаки неисправности расходомера могут быть спровоцированы подсосами воздуха через стыки и дефекты в гофрированном воздуховоде идущего от ДМРВ к дроссельному узлу .
Диагностика
Кроме вышеперечисленных признаков неисправность расходометра может определить электронный блок управления, а именно его диагностическая система, выдав при этом на щиток приборов сигнал «CHECK».
К сожалению, без специализированного диагностического оборудования со 100% гарантией выявить с помощью считывания кодов ошибок именно неисправность ДМРВ невозможно, вам придется обратиться на СТО.
Хотя, это тоже спорный совет, так как там вам, скорее всего, предложат выявить неисправность расходометра его заменой на заведомо исправное устройство, ну а это вы и так вполне сможете сделать своими руками без посторонней помощи.
Попробуем выявить поломку расходомера в «полевых» условиях четырьмя известными человечеству способами. В общем, внимательно читаем и запоминаем.
Итак, инструкция:
Отсоединяем фишку проводов от датчика и заводим двигатель, обороты двигателя при этом поднимутся как минимум до полутора тысяч в минуту, трогаемся с места.
Если автомобиль приобрел несвойственную ему резвость – неисправность датчика на лицо.
Поясню: датчик отключен, а значит, ЭБУ выдает количество бензина согласно положению дроссельной заслонки (аварийный режим работы), без учета сигнала от расходомера.
Внимание! На электронных блока управления Я7.2, М7.9.7 в данной ситуации обороты двигателя не поднимутся.
- Способ второй, для «прокаченных» машин.
При замене прошивки в ЭБУ, никто не сможет точно сказать какая настройка холостого хода при аварийном режиме работы (способ первый).
Поэтому данный нюанс проверяется следующим образом: под упор дроссельной заслонки подсовываем щуп толщиной в один миллиметр. После того как обороты поднимутся разъединяем фишку проводов датчика.
Двигатель заглох – виновата прошивка, вернее регулировка холостого хода при аварийном режиме.
- Способ третий, самый точный.
Включаем тестер в режим замера постоянного напряжения и выставляем предел в два вольта. Подсоединяем щупы к желтому проводу выхода – щуп плюса и к массовому окрашенного в зеленый цвет – щуп минуса, располагающиеся относительно лобового стекла — первый и третий соответственно.
Совет! Желательно добраться щупами непосредственно к самим контактам, внутрь резинового уплотнителя, для получения более точных показаний.
Совет! При наличии бортового компьютера данные параметры можно увидеть на его дисплее в группе «напряжения датчиков» под обозначением U дмрв.
Включаем зажигание, двигатель не заводим, снимаем показания:
- Как правило, напряжение исправного датчика равняется 0.996 – 1.01
Вольта, но в процессе износа оно неуклонно возрастает:
- датчик в хорошем состоянии при напряжениях от 1.01 до 1.02 В;
- небольшой износ: 1.02 – 1.03 В;
- приличный «пробег», скоро потребует замены: 1.03 – 1.04 В;
- подлежит замене при 1.04-1.05;
- при напряжении в 1.05 Вольт и выше датчик эксплуатировать запрещено.
Способ номер три
- Способ четвертый, визуальный.
С помощью фигурной отвертки снимаем гофрированный воздуховод, идущий на дроссельный узел, и внимательно осматриваем внутренние поверхности воздуховода и датчика на наличие конденсата и масла, они должны быть сухими и чистыми.
Внимание! Следует упомянуть, что главными врагами датчика являются грязный воздушный фильтр и изношенная поршневая группа с маслосъемными колпачками. Помимо этого излишки масла могут вывести из строя расходомер при повышенном уровне масла и при забитом маслоотбойнике системы вентиляции картера двигателя.
Ключом на «десять» откручиваем два винта и вынимаем чувствительный элемент.
Проверка уплотнительного кольца
Как видно на фото, на его передней части находится уплотнительное резиновое кольцо, которое препятствует подсосу постороннего воздуха во впускной коллектор помимо датчика.
Обратите внимание — при разрушении целостности кольца на сеточке датчика образуется небольшой слой пыли. Это так же является одной из основных причин «убивающих» расходомер.
Внимание! Сборку необходимо проводить в следующей последовательности: надевается уплотнительное кольцо – проверяется уплотнительная юбочка – все вместе вставляется на место.
Помимо вышеперечисленных способов необходимо упомянуть такие факторы как отсутствие бортового питания и неквалифицированное обслуживание (даже невинное протирание рабочих поверхностей ваткой может повлечь за собой поломку узла). Данный узел считается не обслуживаемым и неремонтопригодным.
Замена
Замена датчика воздуха ваз 2115 процедура не сложная и не трудоемкая, так что дополнительные видео материалы нам в этой инструкции не понадобятся.
Итак:
- При выключенном зажигании разъединяем «фишку» проводов.
Этап 1
- С помощью «крестовой» отвертки ослабляем и снимаем гофрированный воздуховод с выхода ДМРВ.
Этап 2
- Ключом на «десять» откручиваем два болта крепящих датчик к корпусу воздушного фильтра и снимаем его.
Этап 3
Сборку производим в обратной последовательности.
Ну и в заключительной части нашей статьи перечислим тот минимум, которой поможет нам, как много дольше продлить срок службы расходомера:
- Своевременно и периодически менять воздушные фильтра;
- Поддерживать техническое состояние силового агрегата (состояние поршневой группы, маслосъемных колпачков и системы вентиляции картера);
- Проверять впускной тракт на отсутствие присосов воздуха.
На этом тему закрываю, надеюсь все изложено достаточно подробно и доступно. Не забывайте, неисправность расходомера влечет за собой не только повышенный расход топлива, но и преждевременный выход из строя катализатора.
Датчик массового расхода воздуха (ДМРВ) автомобилей ВАЗ 21083, 21093, 21099
Датчик массового расхода воздуха (ДМРВ, расходомер воздуха) является элементом электронной системы управления двигателем автомобиля (ЭСУД). Вот основные сведения об этом датчике.
Назначение ДМРВ
Датчик массового расхода воздуха предназначен для определения количества воздуха поступающего в цилиндры двигателя автомобиля за определенный промежуток времени (кг/ч).
Устройство датчика массового расхода воздуха
ДМРВ устанавливаемый на автомобилях ВАЗ 21083, 21093, 21099 имеет чувствительный элемент (разной конструкции у датчиков производства GM и BOSСH).
У ДМРВ GM это три чувствительных элемента установленных в потоке всасываемого воздуха: один определяет температуру воздуха, два других нагреваются до температуры несколько выше температуры окружающего воздуха.
У ДМРВ BOSСH чувствительный элемент – тонкая сетка (мембрана). На сетке располагается нагревательный резистор и два температурных датчика.
Расположение на автомобиле ВАЗ 21083, 21093, 21099
ДМРВ на автомобилях ВАЗ 21083, 21093, 21099 устанавливается между воздушным фильтром и дроссельным патрубком.
Принцип действия датчика массового расхода воздуха
При работе двигателя воздух, проходящий через ДМРВ, охлаждает нагретый до определенного значения чувствительный элемент. Системе требуется некоторое увеличение мощности для поддержания чувствительного элемента в заданных температурных рамках.
Контроллер (блок управления, ЭБУ) измеряет эту электрическую мощность и по величине ее изменения рассчитывает количество воздуха поступающего в цилиндры двигателя (масса воздуха в определенный период времени).
Далее, в соответствии с этим показателем, а также показаниями с датчика положения коленчатого вала (обороты двигателя в настоящий момент), он рассчитывает количество впрыскиваемого топлива необходимое для создания оптимальной топливно-воздушной смеси на разных режимах работы двигателя (изменяет длительность открытия форсунок) и выставляет необходимый угол опережения зажигания.
Сигнал датчика массового расхода воздуха это напряжение постоянного тока меняющееся в диапазоне от 4 до 6 В у ДМРВ GM, 1 – 5 В у ДМРВ BOSСH. На ДМРВ BOSСH имеется датчик температуры, показания которого контроллер также учитывает при определении величины впрыска.
Неисправности ДМРВ
Признаками неисправного датчика расхода воздуха являются проблемы с запуском прогретого двигателя (двигатель запускается и глохнет), «провалы» и «рывки» при нажатии на педаль «газа», потеря мощности и приемистости двигателя, повышение расхода топлива, неустойчивый ХХ.
Выйти из строя может сам датчик (возможно из-за загрязнения и замасливания чувствительных элементов) или провода, ведущие к нему, что необходимо учитывать при выявлении неисправности.
Помимо этого «подсос» не учитываемого воздуха во впускной тракт после датчика может привести к возникновению аналогичных проблем в работе двигателя (так как топливная смесь при этом обедняется).
При отказе ДМРВ контроллер переводит систему управления двигателя на резервный режим. В этом случае на щитке приборов загорается лампочка «Проверь двигатель», в ОЗУ записывается код неисправности.
Регулятор холостого хода устанавливается в 120 шагов (повышенные обороты холостого хода). При расчете топливоподачи в такой ситуации контроллер пользуется показаниями с датчика положения дроссельной заслонки и рассчитанных оборотов двигателя.
Расход топлива на резервном режиме возрастает.
В ряде случаев, восстановить работоспособность ДМРВ, можно проведя его прочистку жидкостью для очистки карбюраторов (актуально, на двигателях с большим пробегом, изношенной ЦПГ, забитой системой вентиляции картера) с сопутствующей заменой воздушного фильтра двигателя.
Применяемость ДМРВ на автомобилях ВАЗ 21083, 21093, 21099
На инжекторных двигателях автомобилей ВАЗ 2108, 2109, 21099 применяются два вида датчиков массового расхода воздуха: GM и BOSСH. Они не взаимозаменяемы.
ДМРВ GM: 2112-1130010, 2112-1130010-01 (контроллеры Январь 4.1, GM ISFI-2S (2111-1411020-10 (20, 21)).
ДМРВ BOSСH:
21083-1130010-01 (контроллер BOSСH M1.5.4);
21083-1130010-10 (контроллеры BOSСH M1.5.4, MP7.0H, M1.5.4N, M7.0H, VS5.1, Январь 5.1, 5.1.1, 5.1.2).
Примечания и дополнения
— В ряде случаев, при отказе ДМРВ и нежелании двигателя запускаться, можно снять с датчика фишку с проводами и запустить двигатель с отключенным ДМРВ. ЭСУД перейдет на резервный режим работы и двигатель станет работать. Обороты холостого хода на резервном режиме будут держаться в пределах 2000 об/мин.
TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте
Еще статьи по инжектору ВАЗ
- — Регулятор холостого хода инжекторных ВАЗ 21083, 21093, 21099
- — Применяемость контроллеров ЭБУ впрысковых двигателей автомобилей ВАЗ 21083, 21093, 21099
- — Датчик температуры охлаждающей жидкости инжекторных ВАЗ 21083, 21093, 21099
- — Датчик положения коленчатого вала инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099
- — Схема системы питания инжекторных ВАЗ 21083, 21093, 21099
Как выявить неполадку датчика массового расхода воздуха
Наиболее часто встречающиеся причины отказа датчика массового расхода воздуха 21083-1130010 у автомобилей семейства ВАЗ 2105-07 (Классика 1,6Lинжекторная), ВАЗ 2108-21099; ВАЗ 2110-11-12 до 2006 г. в.; Лада Приора, Лада Калина, НИВА, Chevrolet Niva и их модификации.
Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.
Модификация 116 датчика массового расхода воздуха предназначена для автомобилей с контроллерами Bosch М7.9.7 и его отечественными аналогами — Январь 7.2. Тарировка датчика и его конструкция отличаются от 004 и 037.
| Модель | № по каталогу Бош | № по каталогу ВАЗ |
| HFM5-4.7 | 0 280 212 004 | 21083-1130010-01 |
| HFM5-4.7 | 0 280 212 037 | 21083-1130010-10 |
| HFM5-CL | 0 280 212 116 | 21083-1130003-20 |
- Внешние проявления неисправностей датчика ДМРВ:
- — получение соответствующих кодов неисправностей;
- — затруднен пуск или невозможность запуска двигателя;
- — неустойчивая работа или остановка двигателя на холостом ходу;
- — повышенный расход топлива, обратные вспышки, детонации, неисправности каталитического нейтрализатора.
- ДМРВ устанавливают между воздушным фильтром и дроссельным патрубком.
Самой распространенной причиной повреждения ДМРВ является наличие на поверхности датчика масла или конденсата. Если они есть, значит превышен уровень масла в картере и забит маслоотбойник вентиляции картера.
Так-же, особое внимание к качеству фильтрации всасываемого воздуха, так-как попавщая пыль, пролетая через датчик, режет плёнку чувствительного элемента.
Данные причины приводят к безвозвратному выходу датчика из строя. Перед заменой датчика на новый. Следует устранитьнеисправность.
Датчик массового расхода воздуха 21083-1130010 Вы можете приобрести у нас !
НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !
Не исключается отказ и электронной части датчика массового расхода воздуха.
Проверка заключается в измерении напряжения покоя датчика, то-есть напряжения, которое выдаёт датчик, при включённом зажигании, но не запущенном двигателе. Измерение можно проводить как с помощбю БК, так и с помощью обычного мультиметра.
Лучше конечно если мультиметр будет не самый дешевый и китайский. Если установлен БК, нужно посмотреть параметры каналов АЦП(аналого-цифрового преобразователя).
Для проверки ДМРВ мультиметром, аккуратно прокалывая провода у разъёма датчика, измеряем напряжение между 3(масса ДМРВ) и 5(сигнал) контактами.
— для нового Показания должны быть 0,996В;
- — для уже «поплывшего» 1,07.
- На основании показаний, можете сделать вывод о исправности ДМРВ.
- Как заменить самостоятельно датчик массового расхода воздуха 21083-1130010 ?
- У ВАС все ПОЛУЧИТСЯ
Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.
