Датчик распредвала Приора: признаки неисправности, замена, где находится

Проблемы в работе ДПРВ могут серьёзно угрожать безопасности водителя и пассажиров. Представьте ситуацию: вы едете в плотном потоке крупного города, и вдруг двигатель резко теряет мощность, что приводит к значительному снижению скорости движения вашего автомобиля. Очень часто всё заканчивается ДТП, поскольку едущий сзади водитель попросту не успевает среагировать.

Ещё один вариант – во время движения двигатель глохнет, отключается гидроусилитель руля, из-за чего вы не можете вписаться в резкий поворот. Ситуация печальная и такое действительно происходит. В иных ситуациях вы просто выходите из дома, чтобы отправиться на работу, а двигатель вообще не запускается.

В этой статье будут рассмотрены основные признаки неисправности ДПРВ. Также вы узнаете, где расположен датчик распредвала, и как проверить его самостоятельно. Но для начала попробуем разобраться в том, для чего он вообще нужен.

Что такое ДПРВ (датчик положения распределительного вала)?

Головка блока цилиндров силового агрегата содержит 1-2 распределительных вала. Они оснащены специальными лопастями, отвечающими за управление впускными и выпускными клапанами. Также в блоке установлен коленчатый вал, который приводит в движение распредвал посредством шестерней, ремня привода газораспределительного механизма (ГРМ) или цепи ГРМ.

Для определения рабочего цилиндра ЭБУ двигателя анализирует положение поворота распредвала по отношению к текущей позиции коленвала. Именно эту информацию сообщает ДПРВ.

Блок управления использует полученные данные для коррекции работы топливных форсунок и искрообразования.

А это значит, что от работоспособности датчика распредвала зависит экономия топлива, эффективность работы мотора и уровень вредных выбросов.

Сегодня автомобили оснащаются ДПРВ двух разновидностей – электромагнитные (индуктивные) и датчики Холла. Датчики применяются для передачи сигнала на блок управления ДВС.

Индуктивный датчик вырабатывает сигнал переменного тока, его легко идентифицировать по двум проводам. А вот датчику Холла для создания сигнала необходимо дополнительное питание, поэтому к нему идёт ещё один провод (всего три).

Проблемы, которые может создать неисправный датчик распредвала

Неисправности ДПРВ могут привести к появлению различных проблем. Всё зависит от конкретного автомобиля и поломки самого датчика. Наиболее часто автомобилисты упоминают следующие признаки неисправности датчика распредвала:

Блокировка трансмисии на одной скорости. Для снятия блокировки приходится глушить и снова запускать двигатель. Явление может проявляться через определенные промежутки времени.
Существенное снижение мощности двигателя. К примеру, часто автомобиль невозможно разогнать выше 55-60 км/ч.
Двигатель может внезапно заглохнуть.
Если сбои ДПРВ начинаются на ходу, автомобиль может дергаться, при этом мощность двигателя заметно падает.
Пропуски зажигания, затрудненный запуск или захлебывание двигателя, плохая динамика.
Иногда вышедший из строя датчик положения распределительного вала попросту блокирует образование искры, поэтому машину вообще не удается завести.

Что приводит к сбоям в работе ДПРВ

Как и любой элемент автомобиля, датчик распредвала в определенный момент перестаёт работать. Например, это происходит в результате износа внутренней части или провода.

В зависимости от типа используемого датчика различаются и проблемы в работе двигателя.

Как только «мозги» автомобиля обнаружат сбой в работе ДПРВ, на панели приборов загорится значок Check Engine, а в памяти блока управления сохранится диагностический код неисправности. Это упростит поиск проблемы в дальнейшем.

Ошибки датчика распредвала (коды)

P0340	Отсутствует сигнал с датчика распредвала (обрыв цепи)
P0341	Недопустимое значение сигнала ДПРВ
P0342	Низкий уровень сигнала на входе цепи ДПРВ
P0343	Высокий уровень сигнала на входе цепи ДПРВ
P0344	Неустойчивый сигнал ДПРВ

Расположение ДПРВ

Расположение датчика положения распределительного вала зависит от конкретного двигателя. Как правило, он находится где-то в области головки блока цилиндров.

Необходимо осмотреть верхнюю часть цепи или ремня привода ГРМ либо обратить внимание на заднюю часть ГБЦ. Некоторые производители «прячут» ДПРВ в специальных отсеках.

Иногда силовой агрегат автомобиля может быть оснащен не одним, а несколькими датчиками.

Если визуальный осмотр не принёс никаких результатов, советуем изучить инструкцию по эксплуатации вашего автомобиля. Если печатного издания под рукой нет, поищите информацию о расположении датчика распредвала через интернет.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои.

Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур.

Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Диски с вылетом на ниву шевроле

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
Попросите человека в машине запустить двигатель.
Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
Другой человек должен включить зажигание, не запуская мотор.
Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
Помощник должен запустить двигатель.
Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания.

Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Тестирование датчика положения распределительного вала

Стоимость и замена датчика распредвала

Если результаты тестов окончательно убедили вас в том, что ДПРВ неисправен, его необходимо заменить. На многих автомобилях поменять датчик очень просто. Всё сводится к отключению электрического разъема, откручиванию лишь одного крепёжного болта, вытаскиванию старого и установке нового датчика.

На других авто приходится попутно снимать несколько компонентов двигателя, иначе получить доступ к датчику не удастся. Для оценки возможности самостоятельной замены ДПРВ мы советуем изучить соответствующий пункт руководства по ремонту конкретного автомобиля.

Стоимость датчика распредвала обычно составляет в пределах 30-100 долларов.

Итоги

В начале статьи мы упоминали неприятные последствия, к которым может привести поломка ДПРВ. Если вы обнаружили хотя бы один из признаков неисправностей датчика положения распределительного вала, советуем как можно быстрее диагностировать проблему.

В противном случае вы можете просто встать посреди дороги. Начните со считывания кодов неисправностей, хранящихся в памяти ЭБУ и, при необходимости, проверьте сам датчик. Теперь вы уже знаете, как это делать с помощью обычного цифрового мультиметра.

Очень часто решить проблему можно своими руками, не расходуя лишних денег на диагностику и замену.

Автомобили с «инжектором» или, правильнее сказать, оснащённые ЭСУД (электронной системой управления двигателем), давно уже стали основным видом личного транспорта. Их двигатели обладают такими привлекательными качествами, как:

Экономичность.
Надёжность запуска.
Экологичность.

Эти три составляющие и есть основа их популярности. Все эти качества обеспечивают различные датчики. И один из них, очень важный по значимости — датчик распределительного вала. Или проще — датчик (считыватель) фаз. На российской «Приоре» в зависимости от типа мотора ставятся два вида этих устройств. О них и пойдёт речь ниже.

Основа работы ЭСУД

Эта тема уже не раз освещена и просмотрена, но придётся немного повториться. Итак, на инжекторных автомобилях всем управляет компьютер. Именно он подаёт топливо в цилиндры через форсунки и поджигает рабочую смесь искрой, образованной на свечах. Делает он это, согласно программе, заложенной в его памяти. Она называется «прошивка».

Но чтобы верно выполнить эту программу, необходимы очень точные данные. Электронный управляющий блок (ЭБУ) должен точно знать следующие параметры:

Положение коленвала.
Положение распределительного вала.
Количество поступившего воздуха.

Это три основные единицы, требующиеся для «мозга». А для доставки этих необходимых ЭБУ сведений и служат датчики.

Почему он называется датчик фаз

Распределительный вал двигателя «Приоры» как и любого другого автомобиля, отвечает за своевременное открытие впускных и выпускных клапанов в головке блока. Процесс этот называется газораспределением. Есть определение — четырёхтактный мотор. Это именно 4 фазы:

Карбюраторный мотор, так сказать, не различает этих тонкостей. Топливо идёт в цилиндры постоянно. А преимущество инжектора в том, что впрыск рабочей смеси в камеру, идёт строго в нужный момент.

О том что наступил этот момент и двигатель «Приоры» вошёл в нужную фазу и сообщает считыватель положения распредвала.

Устройство и расположение датчика фаз

Как и в большинстве таких устройств, в нём используется эффект Холла. Поэтому его основу составляет полупроводник, который под напряжением меняет проводимость в зависимости от приближения или удаления металла. Этот элемент находится в пластмассовом корпусе веретенообразной формы. В самом торце. С противоположной стороны находится разъём для подключения фишки проводки «Приоры».

Так как в данный момент «Приора» комплектуется 8 и 16 клапанными моторами, то соответственно и считыватели фаз на них стоят различные.

Где находится датчик фаз

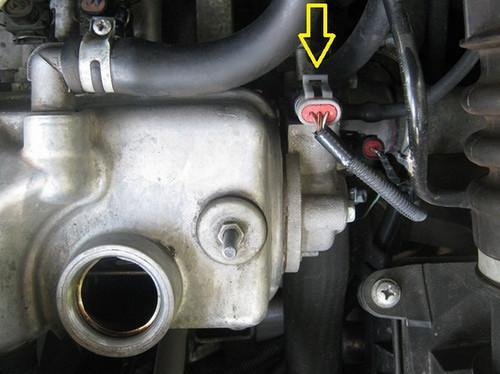

На двигателе с 8 клапанами, этот датчик установлен в специальном стакане в торцевой части головки блока цилиндров. Там, где выходит концевик распредвала. Со стороны коробки передач. Он считывает сигнал со специального выступа на валу.

Датчик фаз «Приора» 16 клапанов установлен с противоположной стороны. Там, где находятся приводные шестерни валов. Здесь всё устроено по-другому. Похоже на считыватель Холла электронного зажигания.

На шестерне распредвала установленного на двигателе со стороны радиатора, изнутри прикреплена металлическая «юбка». Она входит в прорезь датчика, и имеет контрольную прорезь. Её и «считывает» датчик, посылая сигнал на ЭБУ «Приоры».

Само устройство крепится к корпусу головки двумя болтами, и соответственно имеет два крепёжных ушка около разъёма.

Мотор лада ларгус 8 клапанов

Признаки неисправности и проверка датчика фаз

Как и у любого инжекторного автомобиля. У «Приоры» неисправность в первую очередь обозначает себя появлением светового сигнала лампы «Чек энджер».

Но есть и ощутимые признаки неисправности датчика распредвала «Приоры». Появляются неприятные рывки машины при наборе скорости. А главное, время запуска значительно увеличивается. То есть при исправном устройстве стартеру хватает сделать небольшой толчок для запуска мотора. А если данная неисправность имеется, то приходится делать несколько оборотов коленвала для пуска.

Проверить его можно только с помощью компьютерной диагностики. Только она скажет на 100% исправен датчик фаз или нет. Иногда, эту информацию даёт, установленный дополнительно бортовой компьютер с дисплеем.

Датчик фаз Приора: Замена, Неисправности, Проверка

Датчик фаз (ДФ) Лады Приоры имеет особое назначение в работе двигателя. Выход его из строя не сулит большими проблемами, но заметно сказывается на работе ДВС. Датчик участвует в процессе подачи топлива в цилиндры.

В приоре применяется фазированный впрыск топлива, что
помогает добиться более высокой мощности. ДФ передает импульсные сигналы на
электронный блок управления.

В данной статье речь пойдет о симптомах поломки, проверки и
замены датчика фаз на автомобиле Лада Приора.

О датчике

В Приоре применяется фазированный впрыск топлива. Принцип
работы данного впрыска осуществляется на показаниях датчика фаз. Датчик фаз
получает импульсы со шкива распределительного вала и подает их на ЭБУ. В свою
очередь ЭБУ получая данные сигналы, корректирует впрыск топлива и распределяет
его по фазам.

При неисправности датчика фаз двигатель переходит в аварийный режим работы, переключая впрыск топлива в попарный режим, то есть форсунки парно начинают подавать топливо в цилиндры 1 и 3, 2 и 4.

Выход из строя ДФ оказывает небольшие, но весьма заметные симптомы, которые несомненно заставят вас провести его замену.

Где находится датчик

Расположение датчика фаз зависит от типа двигателя.

В 16-ти клапанных двигателях датчик фаз устанавливается
вблизи шестерни впускного распределительного вала. Крепится он двумя болтами к
головке блока цилиндров. Данное место осложняет процесс его замены.

В 8-ми клапанных ДВС датчик распложен со стороны КПП в верхней части ГБЦ, возле маслоналивной горловины, где ранее в более старых карбюраторных ДВС, устанавливался трамблер.

При появлении данных симптомов следует обратить внимание на целостность датчика фаз и при необходимости провести его замену:

Появление индикатора «Check Engine» на приборной панели;
Повышенный расход топлива;
Нестабильная работа двигателя во всех режимах;
Потеря мощности и динамики;

Так же читайте нашу статью как провести диагностику
автомобиля с помощью китайского сканера ELM 327.

Ошибки, которые указывают на поломку датчика фаз:

Ошибка 0343 – Высокий уровень сигнала цепи датчика фаз;
Ошибка 0340 – Неисправность цепи датчика положения распределительного вала;

Проверка Датчика

Для проверки датчика фаз необходимо использовать мультиметр.
С помощью данного прибора можно проверить практически все датчики в автомобиле.

Пошаговый процесс проверки:

Включить зажигание на автомобиле, проверить
напряжение на аккумуляторной батареи и убедиться, что оно соответствует
рабочему 11,8-12,6В. Чтобы проверить напряжение, необходимо на мультиметре
выставить переключатель в режим постоянного напряжения, на шкалу деления 20В.
Теперь нужно проверить питание датчика
необходимое для его работы. Для этого снимаем разъем с датчика и подключаем к
нему мультиметр. Один щуп мультиметра подключаем на массу, второй на
центральный разъем колодки – напряжение должно быть равно 12 В. Крайние разъемы
колодки должны показать до 5В.
После того как проверка цепи питания датчика
произведена и не выявила поломки, необходимо приступать к проверке самого ДФ.

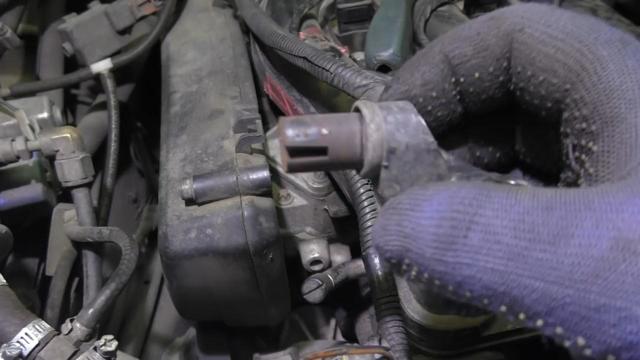

Для проверки его необходимо демонтировать с ГБЦ. После демонтажа подключаем
датчик к разъему и на обратной стороне колодки щупами мультиметра проверяем
напряжение. На контакте «В» величина напряжения должна составлять не менее
0,9В. После чего понадобиться небольшая металлическая пластинка, которой нужно
провести в прорези датчика и в момент нахождения пластины в датчике, напряжение
на мультиметре должно упасть до 0,4В. Если все параметры совпадают, то датчик
фаз Приоры исправен. Если параметры разнятся, то датчик необходимо заменить,
так как он не ремонтопригоден.

Стоимость датчика

Существует несколько разновидностей датчиков фаз,
отличающихся не только конструктивным исполнением, но и заводом изготовителем.

Датчик фаз для 16-ти клапанного двигателя

Датчик фаз для 8-ми клапанного двигателя

Замена

Процесс замены датчика довольно простая работа, но весьма
неудобная для 16-ти клапанных двигателей. Ниже приведены инструкция по замене
для двух типов двигателей.

Для проведения работы понадобиться трещотка с головкой на
10мм и рожковый ключ на 10мм.

Замена ДФ 16 клапанов

Снимаем минусовую клейму с АКБ и снимаем декоративную крышку ДВС с надписью (16 VALVE)

Откручиваем два болта крепящих датчик, нижний болт закручен в труднодоступном месте, чтобы его открутить придется попотеть, но все же это возможно. Для отвинчивания нижнего болта рекомендуется использовать рожковый ключ.

После чего вынимаем датчик и устанавливаем новый в обратной последовательности.

Отключаем минусовую клейму с АКБ и вынимаем разъем с датчика.

Откручиваем крепление датчика. В 8-ми клапанной модели он крепится одним болтом М6, с помощью трещотки выкручиваем болт и вынимаем датчик.

Устанавливаем новый датчик в обратной последовательности

Замена завершена

Помните, датчик фаз Приоры отличается от 16-ти и 8-ми клапанной модели.

Надеемся, наша статья была Вам полезна.

Датчик фаз Лада ПРИОРА. Замена и диагностика

Датчик фаз Лада Приора или положения распределительного вала это устройство, которое применяется в автомобиле для определения начального цикла работы двигателя и формирования импульсного сигнала.

При помощи воздействия магнитного поля, чувствительная часть устройства реагирует на вращение распредвала в автомобиле и передает сигналы в электронную систему управления двигателем. Работа датчика непосредственно сказывается на системе впрыска топлива.

При неисправности датчика фаз приора, ЭБУ не получает от него сигнала и перестраивает работу впрыска в попарно параллельный режим.

В итоге вы теряете все преимущества системы фазированного впрыска топлива, что прямым образом влияет на увеличение расхода топлива, некорректную работу двигателя и потерю его мощности.

Где находится датчик фаз Приора

Местонахождение, а также тип крепления датчика зависит от вида двигателя. Так, на 8 клапанном двигателе Лады Приоры, устройство располагается со стороны коробки передач, в торцевой части головки блока цилиндров. В 16-клапанных приоровских двигателях, наоборот, датчик установлен там, где располагаются шестерни валов. Устройство крепится к головке блока при помощи двух болтов. Такое место расположения датчика фаз на приоре порождает множество проблем при его замене в дальнейшем.

Как проверить датчик фаз Приоры

Для того, чтобы выявить неисправности в работе устройства, необходимо обратить внимание на следующие признаки:

появление индикатора «Чек Энджин» на панели приборов;
выявление кодов ошибки 0343, 0340 при подключении бортового компьютера или диагностического прибора;
заметное увеличение расхода топлива;
регулярная, нестабильная работа двигателя;
общее ухудшение динамики автомобиля (уменьшение мощности двигателя).

Теперь о способах диагностики

Для 16 клапанного двигателя проверка производится при помощи обычного мультиметра. Для этого понадобится:

Само измерительное устройство. Замерить и проверить общее напряжение в сети автомобиля (при включенном зажигании).
Теперь необходимо убедиться, что устройство для определения положения распредвала обеспечивается необходимым напряжением из бортовой сети. Для этого присоедините шупы мультиметра к контактам фишки (центральный разъем). Напряжение должно составлять не менее 12 вольт. Бело-черный разъем должен выдавать 4,5-5 вольт.
Если показатели предыдущего шага находятся в пределах нормы, то самое время проверить работоспособность нашего датчика. Для этого потребуется извлечь его из блока. После чего соедините устройство с разъемами фишки при помощи небольших проводов. Замеряйте параметры напряжения на контакте «В» (должно составлять не менее 0,9В). Включите зажигание автомобиля. Поднесите к измерительному элементу датчика (расположите в специальной прорези) тонкую металлическую пластину и переведите взгляд на дисплей мультиметра, его показания должны измениться и составлять около 0.4 В. Если показания замеров имеют другие значения, датчик неисправен.

Теперь поговорим о том, как демонтировать само устройство для определения положения распределительного вала.

Замена датчика фаз Приора

В связи с тем, что деталь располагается в труднодоступном месте, существуют определенные неудобства при его демонтаже. Мы рассмотрим самый быстрый способ замены. Итак, приступим:

Первым делом скидываем минусовую клемму аккумулятора.
Отключаем фишку питания от датчика.
Сама деталь удерживается при помощи двух крепежных болтов, один из которых находится в труднодоступном месте. С помощью ключа откручиваем первый, самый ближний к нам болт.
Для того чтобы открутить труднодоступный болт, потребуется сломать ушко крепления датчика. Данный шаг необходимо выполнять аккуратно. Для этого берем длинную отвертку с плоским концом, с необходимым усилием поддеваем корпус детали в месте его соприкосновения с блоком. Ушко датчика отломится, и вы без труда извлечете устройство. После чего, останется лишь выкрутить крепежный болт.
Последующий монтаж датчика выполним без снятия других элементов двигателя. Откровенно говоря, вы можете воспользоваться двумя доступными способами. Первый – просто установить и закрепить элемент при помощи одного болта, второе ушко остается без закрепления. И полноценная установка, при которой придется снимать генератор (чтобы снять генератор в некоторых случаях придется демонтировать и компрессор кондиционера). В общем, долго и трудозатратно. Мы же пойдем по пути наименьшего сопротивления и установим наше устройство, затянув его всего в одном месте.

Как не ошибиться с выбором

Для того чтобы приобрести датчик фаз приора и не нарваться на поддельную деталь, требуется знать элементарные способы его проверки. Один из методов мы и рассмотрим. Предположим, вы пришли в магазин автозапчастей и выбрали изделие, которое визуально внушает вам доверие.

Возьмите и извлеките устройство из упаковки, достаньте обычный автомобильный ключ (предварительно извлеченный из общей связки) от замка зажигания вашей Приоры и прислоните его к измерительной части самого устройства (там, где имеется техническая прорезь).

В результате он должен примагнититься к датчику и уверенно удерживаться на нем.

Вот такой простой, но действенный способ предварительной проверки.

«Важно: Помните, что конструкция датчика фаз приора 16 клапанов отличается от восьми клапанной модели».

Вам также может понравиться

Работа датчика непосредственно сказывается на системе впрыска топлива. При неисправности датчика фаз приора, ЭБУ не получает от него сигнала и перестраивает работу впрыска в попарно параллельный режим. В итоге вы теряете все преимущества системы фазированного впрыска топлива, что прямым образом влияет на увеличение расхода топлива, некорректную работу двигателя и потерю его мощности.

Собственно замена

Если перед заменой вы проверяли датчик, то, думаю, нет смысла объяснять где располагается ДПРВ. Добраться к нему не просто, т. к. доступ затрудняют шкивы распредвала и соседних агрегатов. Отключаем питание датчика.

Затем, используя ключ на «10» откручиваем два болта крепления.

Во время этой манипуляции будьте бдительны и аккуратны, чтобы нечаянно не уронить болтики с шайбами, потом их будет довольно сложно достать. Как правило второй болт открутить довольно сложно ввиду его недоступности, поэтому зачастую во время демонтажа многие просто отламывают второе ухо, после чего извлекают обломок.

Если вы уверенны в том, что датчик фаз нерабочий, то такой демонтаж в принципе не страшен, если же вы не уверенны, то есть вероятность того, что вы сломаете вполне рабочий датчик.

После того как датчик снят его можно более детально осмотреть или проверить на предмет наличия неисправностей.

Если на ДПРВ имеются следы механических повреждений от шкивов, оцените степень повреждения и выполните ремонт или полную замену такого датчика.

Дальше используя шестигранник, необходимо выкрутить крепежные винты кожуха. Располагаются они по краям сверху, также есть один внизу слева и один по центру, один под выступом.

Достаем кожух вместе с винтами.

Установите 1-й цилиндр в положение ВМТ, затем совпадаем метки таким образом, чтобы на шкивах распредвалов они попадали под прорези на пластиковом пыльнике. Обе метки необходимо выставить вверху. Чтобы проверить правильность выставленного коленчатого вала можно воспользоваться специальным смотровым окошком КПП.

Такое можно найти на 8-клапанном моторе, на 16-клапанном это довольно проблематично. Поэтому я бы рекомендовал ориентироваться по зубчатому венцу на шкиве вспомогательных агрегатов. Датчик положения коленвала должен смотреть на 20-й зубец, вернее на его начало.

В случае если все совпадает, определяем состояние шторки, у нее не должно быть дефектов, для этого используем прорези в шкиве впускного распредвала. Шестерня не должна люфтить или качаться. Если обнаружилось несоответствие фаз или повреждение вышеперечисленных элементов, придется разбирать привод ГРМ.

Как заменить масло в двигателе автомобиля «Lada XRAY»

Если же все в полном порядке, установите новый датчик положения распредвала, проворачиваем коленвал, убедившись, что шторка не задевает датчик фаз и приступаем к финальной сборке, она выполняется в обратной последовательности.

Инструкция по замене регулятора

ДП коленвала расположен на крышке масляного насоса около привода распределительного вала. Для его замены нужно купить новый прибор согласно маркировке, нанесенной на старом изделии.

Процедура замены простая:

Снимаем клемму с минуса АКБ.
Отсоединяем от ДПКВ колодку с проводами, отогнув фиксатор.
После этого ключом на «10» откручиваем крепежный болт.
Теперь модно вынимать регулятор.
Место установки следует очистить от загрязнений и можно устанавливать новое изделие.
Далее вкручивается болт крепления, и подсоединяются провода.

Размер ремня

Устройство кпп ваз 2112 16 клапанов Работоспособность привода механизма газораспределения на любом типе двигателя внутреннего сгорания важна. От этого зависит не только экономичность мотора, но и его мощностные показатели.

Чтобы они длительное время соответствовали заявленным производителями, необходимо тщательно следить за состоянием всех узлов и агрегатов мотора. Любой двигатель ГРМ Приора в приводе имеет зубчатый ремень.

Его длина, ширина, количество зубьев зависят от типа силового агрегата, установленного на машине.

Какая деталь стоит на авто можно узнать из инструкции по эксплуатации машины, или демонтировать старый и внимательно изучить его.

Если установлен движок ВАЗ 2108, то он будет иметь 111 рабочих зубьев при ширине равной 19 мм.

Мотор ВАЗ 21126 имеет в ГРМ два распределительных вала, поэтому длина привода увеличивается. Число зубьев на таком изделии будет уже 137, а ширина увеличится до 22 мм.

Замена датчика фаз ВАЗ-2112 16 клапанов: фото и видео, артикул

Заменить датчик фаз на 16-клапанном двигателе ВАЗ-2112 также легко, как и заменить датчик детонации. Так, любой автолюбитель сможет провести этот процесс без особых усилий.

На видео рассмотрен процесс проверки и выбора нового датчика фаз для 16-ти клапанных автомобилей семейства ВАЗ 2110-2112:

Что такое датчик фаз?

Внешний вид датчика фаз с автомобиля ВАЗ-2112

Значение датчика фаз, говорит за себя. Так, он отвечает за верную работу фаз работы цилиндров.

Это единственный датчик в ДВС, который при поломке вызывает полную остановку двигателя и доехать до гаража или стоянки уже не представляется возможным.

Процесс замены датчика на 16-ти клапаннике

Общий вид датчика фаз производства АвтоВАЗ

Датчик фар на 16-клапанном ВАЗ-2112 можно сменить своими руками у себя в гараже. Замена проводится в течение 5-6 минут, но при этом необходимо знать точное расположение этого узла.

Датчик установлен на головке блока, что делает его замену еще более простой. Рассмотрим последовательный процесс смены датчика:

Сказка о том — как бронепровода мультиметром проверить

Отключаем колодку проводов питания от датчика.
Головкой или рожковым ключом на 10 откручиваем датчик.При помощи ключа или головки на 10 выкручиваем крепежный винт
Проводим демонтаж.Вынимаем датчик фаз с посадочного места крепления
Сборка проводится в обратной последовательности.

Выбор

Выбрать датчик фаз на ВАЗ-2112 достаточно легко. Для этого необходимо знать только каталожный номер изделия. Аналогов датчика не существует. В мануалах по ремонту автомобиля указано, что этот индикатор называется датчик положения распределительного вала и имеет артикул 2112 – 3706040. Средняя стоимость его составляет 300 рублей.

Причины неисправности

Когда рассмотрен процесс замены и выбора датчика, необходимо определить причины, по которым он может выйти из строя. Итак, рассмотрим, основные из них:

В случае неисправной работы датчик фаз на ВАЗ-2112 загорается чек, и система выдает ошибку Р0340 – «Ошибка датчика фазы».

Выводы

Провести замену датчика фаз (положения распределительного вала) ВАЗ-2112 16 клапанов достаточно легко. Намного тяжелее определить его неисправность, поскольку косвенных причин достаточно много, а вот прямая только одна – непосредственная диагностика. Единственное, что порадует автовладельца, что деталь одна в своем роде и не существует аналогов.

Источник: https://carfrance.ru/zamena-datchika-far-vaz-2112-16-klapanov/

Что нужно для замены

Замена прокладки ГБЦ ВАЗ-2112 16 клапанов своими руками

В принципе ничего особенного. Единственное, что нужно для исполнения этого на «Приоре» — это ключ-головка на 10 с карданом и вороток с «трещоткой».

Это устройство позволяет выкручивать болты, находящиеся в малодоступных местах. Со стороны кажется что этот датчик фаз расположен доступно. Прямо на головке блока двигателя, со стороны радиатора.

Прямо у корпуса кожуха ремня газораспределительного механизма.

Но не всё так просто. Дело в том, что современные «Приоры», как правило, оборудованы кондиционером. В связи с этим на месте генератора смонтирован компрессор климатической установки. А сам генератор стоит над ним и полностью перекрывает подступ к датчику.

Техники на сервисе предлагают даже демонтировать генератор, для замены датчика фаз «Приоры». Однако это необязательно. Так как снятие генератора на этом варианте двигателя очень сложная процедура. Можно обойтись своими силами и без таких сложностей:

Открыть капот «Приоры».
Отсоединить «минусовую» клемму аккумулятора.
Снять разъём с датчика фаз.

Внимание! Обязательно проверить состояние проводов и фишки соединителя! Тщательно осмотреть все три входящих провода. Вполне может оказаться что проблема именно в ней, а не в датчике.

Ключом открутить верхний болт крепления датчика.
Нащупать рукой нижний и надеть на него головку ключа.
Вставить в ключ переходник с карданом и выкрутить болт.
Извлечь датчик фаз «Приоры».
Вставить новый.
Рукой наживить болты.
Закрутить их ключом в обратном порядке.

Дальше всё просто. Надеть и защёлкнуть фишку разъёма и подключить аккумуляторную батарею.

Обязательно! Подключить диагностику и провести сброс накопленных ошибок. ЭБУ нового типа устанавливаемые на «Приоре» умеют сохранять в памяти подобные неисправности, и простое снятие клеммы аккумулятора тут не всегда помогает.

Как подключить новую панель приборов на Лада Приора и Калина

Вариант замены для «Приоры» с 8 клапанами

Тут всё обстоит гораздо проще. Устройство контроля фаз распредвала стоит на выходе распредвала над коробкой передач. Он расположен в специальном стакане и крепится 1 болтом. Заменить его, вообще, не составляет никакого труда. Просто отсоединить и проверить провода, а потом, выкрутив 1 болт, заменить деталь, проверив перед установкой положение уплотнительной резинки. Вот и вся операция.

На представленном ниже видео, замена датчика фаз на 16-клапанном моторе ВАЗ и ремонт разъёма:

Датчик фаз «Лады-Приоры»
Наружный ШРУС «Ланоса»
Как поменять наружный ШРУС на автомобиле «Киа-Спектра»
Что собой представляет наружный левый ШРУС автомобиля «Шевроле-Круз»

Инструкция по замене регулятора

ДПРВ ремонту не подлежит, при его поломке его следует заменить. Для замены регулятора нужно собрать ключи из головки на «10» и удлинителей.

Собранный ключ из удлинителей и головки

Процесс замены состоит из этапов:

Снимаем с аккумулятора отрицательную клемму.
Нажав на фиксатор, отсоединяем жгут проводов.
Выкручиваем два болта крепления.
Вынимаем поломанный датчик распредвала и устанавливаем на его место новый.
Выполняем обратные действия по сборке.

Датчики распредвала и коленвала несложно менять. Если знать, где они находятся и как крепятся, то замену может сделать любой автолюбитель. Таким образом, можно избавить себя от посещения автосервиса.

Основная схема выполнения приточно-вытяжной вентиляции с рециркуляцией воздуха

Стук клапанов двигателя

Чаще всего для организации приточно-вытяжной вентиляции с рециркуляцией применяется схема, основанная на использовании связки фанкойла и чиллера. Фанкойл заменяет внутренний блок кондиционера, работая активной батареей.

Это сборный агрегат, в котором располагается дренаж для организации оттока конденсата, образующегося в летний период, вентилятор, теплообменник и воздушный фильтр.

Чиллер – водяной калорифер, который в зависимости от времени года подогревает или охлаждает воду, далее передающую свою температуру поступающему воздуху.

Регулирование температуры теплоносителя в чиллере осуществляется с пульта управления. Данная система позволяет осуществлять полноценное или частичное воздушное отопление зимой и кондиционирование летом.

Объем помещения значения не имеет, так как существуют системы, разработанные специально для супермаркетов и прочих больших строений. Преимущество данной системы заключается в возможности вентилирования в едином климатическом режиме большого количества помещений в одном здании.

Разводка точек втягивания и выхлопа воздуха от фанкойла осуществляется с помощью стандартных вентиляционных воздуховодов.

Что касается управления рециркуляцией, то оно осуществляется с помощью дистанционно регулируемых заслонок или решеток, управление которыми выполняется с пульта.

Температура поступающего воздуха различается в зависимости от времени года, тогда как температура приточного воздуха, подаваемого в помещение, должна быть комфортной. Ее необходимое значение выставляется на пульте управления.

Чиллер нагревает или охлаждает уличный воздух до заданного значения, он поступает в теплообменник, смешиваясь с возвращенным из помещения воздухом, в результате чего из приточного диффузора он выходит с оптимальной температурой.

Количество воздуха, который необходимо забирать из помещения подмешивать к уличному, зависит от заданных параметров температуры в помещении. Именно по данному критерию определяется устанавливаемое положение заслонок.

Сами заслонки монтируются в точках забора воздуха из помещения, а также на магистрали забора уличного воздуха. Управление заслонками синхронизировано и осуществляется с пульта.

Его параметры настраиваются специалистами в каждом случае индивидуально.

Расположение датчика распредвала в автомобиле

Как вы наверное уже догадываетесь господа, конкретное расположение этого датчика положения распределительного вала варьируется в зависимости от марки и модели автотранспортного средства.

В большинстве из автомобилей такой датчик можно обнаружить примерно вокруг самой головки блока цилиндров.

Искать этот датчик надо вокруг верхней части расположения зубчатого ремня или в защищенных частях электропроводки передней части двигателя.
