Отключить датчик распредвала и после этого доехать своим ходом для ремонта из Гомельской области в Минск не подвиг. Если разобраться, ничего героического в этом нет. А что есть? Свидетельство, что с сервисом на периферии беда, если по месту жительства владельца автомобиля с проблемой справиться не смогли, а в столицу его привела надежда, которая, как известно, умирает последней.
По словам хозяина KIA Sorento 2.2 CRDI 2011 года выпуска, однажды автомобиль перестал заводиться. Чего с двигателем и машиной только ни делали, но мотор никаких признаков жизни не подавал.
Единственное, что удалось выяснить местным «спецам», — проблема каким-то образом была связана с датчиком положения распределительного вала. Когда датчик отключали, отсоединяя электрический разъем, дизель запускался и работал. Однако как только разъем датчика возвращали на место, где ему положено быть, машина упрямо не заводилась!
Из происходящего был сделан вывод, что датчик распредвала вышел из строя и подлежит замене, но и после установки нового датчика не изменилось ровным счетом ничего! Попробовали еще один датчик — безрезультатно.
Двигатель упорно демонстрировал, что датчик распредвала — деталь в нем явно лишняя, ибо без него мотор и запускался, и продолжал работать.
Вот тогда и было принято решение отключить датчик вовсе и без него ехать за помощью в Минск.
Для чего предназначен датчик положения распредвала, понятно из его названия. В работе датчика используется физическое явление, открытое ученым по фамилии Холл.
Датчики Холла в автомобилях встречаются повсеместно. Например, по подобному принципу работают также датчики частоты вращения и положения коленчатого вала, колесные датчики ABS или датчики-распределители в бесконтактных системах зажигания бензиновых двигателей.
В общем случае любой датчик Холла состоит из двух частей. Первая представляет собой маркерный диск, закрепленный на детали, вращение который необходимо отслеживать. Другая часть — детектор, устанавливаемый неподвижно напротив вращающегося маркерного диска.
Детектор фиксирует изменение магнитного поля в зависимости от того, что в конкретный момент времени оказывается перед чувствительным элементом датчика — магнитная метка, выступ, впадина либо пустота в материале маркерного диска. Полученные сигналы передаются в электронный блок управления, который использует их по назначению.
Если датчик распредвала выйдет из строя и перестанет передавать информацию блоку управления, двигатель продолжает работать и после остановки снова заводится. Почему? Дело в том, что у датчика распредвала есть дублер — датчик коленвала. Распредвал приводится от коленвала, поэтому у блока управления есть возможность косвенно судить о вращении распредвала по показаниям датчика коленвала.
Разумеется, такой режим работы является нештатным, но в программе управления он предусмотрен хотя бы для того, чтобы автомобиль с неисправным датчиком распредвала мог своим ходом доехать до СТО.
И специалисты, к которым владелец автомобиля обратился по месту жительства, этот аварийный режим фактически имитировали, когда отключали датчик, отсоединяя электроразъем! Двигатель действительно запускался и работал, однако это как раз и поставило местных профи в тупик.
Из сказанного уже можно сделать вывод, что электрическая часть датчика, тот самый детектор, была исправна. Поэтому посмотрим, что происходит, если датчик распредвала начинает передавать блоку управления неправильную информацию.
Вращение коленвала, а с ним и поршней синхронизировано с движением клапанов, которые приводятся от распредвала.
Что должен сделать блок управления, когда обнаружит, что клапана, судя по полученным от датчика данным, перемещаются так, что того и гляди встретятся с поршнями?
Разумеется, для предотвращения серьезной поломки двигателя блок управления просто обязан прекратить подачу топлива в цилиндры и не подавать его до тех пор, пока вращение распредвала не будет вновь согласовано с вращением коленвала. Попробуйте завести такой мотор! Надо ли объяснять далее, почему ремонтники, к которым владелец Sorento обратился в Минске, выслушав от него обстоятельства случившегося, сказали, что хотели бы взглянуть на распредвал?
Конечно, заинтересовал их не распредвал, а тот самый маркерный диск, который является второй частью датчика Холла. И по слишком большому зазору между кулачком и диском сразу стало понятно, что диск не стоит на своем месте, а отодвинулся от кулачка.
Но если маркер сдвинулся, то с тем же успехом он мог провернуться вокруг стержня распредвала, на который при изготовлении был посажен методом горячей запрессовки, а стало быть, удерживался на стержне только за счет сил трения.
Так оно и оказалось, когда распредвал был снят с двигателя и подвергнут более серьезной проверке, чем просто «на глазок». Дальнейшие действия понятны. Составные распредвалы, в которых на «горячую» посажены не только маркерные диски, но и кулачки, ремонту в условиях обычных СТО не подлежат.
Другое дело, что новый распредвал обошелся бы в 220-240 долларов, ждать его пришлось бы больше недели, что меньше всего обрадовало человека, уехавшего из дома за тридевять земель. Поиски «бэушного» распредвала тоже оказались непростой задачей, но все же завершились успешно и облегчили кошелек владельца автомобиля на сумму, вполовину меньшую, чем стоил бы новый распредвал.
- Сергей БОЯРСКИХ Фото автора
- ABW.BY
Благодарим за консультации и помощь в организации фотосъемки korea-motors.by.
Более 39.000 объявлений о продаже запчастей к легковым автомобилям в нашей базе объявлений
Симптомы неисправности датчиков распредвала и коленвала
Место нахождения распределительного вала и модель автомобиля служат основополагающими моментами при определении принципа работы датчика распределительного вала. Сам датчик распредвала оснащен функцией определения углового положения ГРМ, который соответствует положению коленвала. Система управления получает информацию от датчика кулачкового вала.
Для того чтобы проверить исправность датчика распредвала, необходимо ознакомится с перечнем основных, классических неисправностей и их признаков.
Причины поломки датчика распредвала:
- датчик сместился из-за разрушения ушек крепления
- существенно повысилась температура двигателя
- вышел из строя зубчатый диск датчика импульса
- появились короткие замыкания во внутренней схеме датчика
К основным признакам поломки датчика распредвала относятся:
- повышение расхода горючего
- зафиксирован код неисправности
- электронный БУ работает в аварийном режиме
- загорается контрольная лампочка работы двигателя на панели приборов
При внешнем осмотре можно только определить внешнюю деформацию датчика, провести его чистку и проверить электрическую цепь. Датчик распределительного вала при обнаружении неполадок нужно заменить.
Датчик коленвала состоит из капронового каркаса, который обмотан медным проводом и крепится на стальном сердечке. Сам провод изолирован эмалью, роль герметика играет компаудная смола. При работе датчик отправляет сигналы ЭБУ о работе, а также положении коленчатого вала.
- обороты с признаками неустойчивости во время холостого хода
- обороты повышаются либо понижаются неконтролируемо
- при динамической нагрузке возникает детонация в моторе
- заметное снижение мощности двигателя
- снижение динамики автомобиля во время движения
Исправность датчика коленвала проверяется несколькими способами, для этого необходимо иметь специальные приборы.
Провести проверку датчиков распредвала и коленвала вы всегда можете на нашем сервисе. Современное оборудование позволяет быстро и точно определить наличие неполадок и заменить необходимые детали.
Как Проверить Датчик Распредвала Тестером ~ AUTOTEXNIKA.RU
Проверка датчика распредвала (ДПРВ) позволяет не только удостовериться в его работоспособности, но и удостовериться, что в двигателях с фазированным (последовательным) впрыском топливо подается именно в необходимой последовательности.
Другое название устройства — датчик фаз (его часто используют владельцы отечественных ВАЗов). Проверку можно выполнить с помощью мультиметра, включенного в режим вольтметра, и/или осциллографа.
Проверка датчика положения распредвала несложна по своей сути, и с ней может справиться даже начинающий автолюбитель.
Что такое датчик распределительного вала
Перед тем как перейти к вопросу о проверке датчика положения распредвала, необходимо выяснить, что это за устройство, для чего оно нужно и по какому принципу работает. Это поможет уяснить детали проверки в будущем.
Датчик распределительного вала — это устройство, которое фиксирует угловое положения указанного вала в конкретный момент времени. Полученная с его помощью информация передается на электронный блок управления двигателем (ЭБУ), и на ее основе этот орган управления отдает команды на впрыск топлива и зажигание топливовоздушной смеси в каждом цилиндре в конкретный момент времени.
Работа датчика положения распределительного вала основана на эффекте Холла.
Так, непосредственно на распредвалу находится металлический зуб, который во время вращения вала изменяет магнитное поле в расположенном рядом датчике. Этот зуб имеет название рэпер.
В датчике фиксируется изменение магнитного поля, которое преобразуется в электрический сигнал небольшого напряжения. Этот сигнал и подается на электронный блок управления.
На самом деле датчик положения распределительного вала фиксируется лишь одно его положение, соответствующее положению поршня первого цилиндра в верхней мертвой точке. Далее фазированный впрыск топлива выполняется в последовательности работы цилиндров. Обычно это система 1-3-4-2.
Датчики положения распределительного вала стали устанавливать на двигатели с разделенным (фазированным) впрыском топлива приблизительно с 2005 года.
В случае, если датчик распредвала выходит из строя (электронный блок управления получает от него некорректную информацию или вовсе не получает ее), то программно заложен переход в аварийный режим. Он подразумевает использование попарно-параллельную (групповую) подачу топлива в двигатель. Это приводит к двум негативным последствиям:
- Небольшая потеря мощности двигателя, особенно при езде в критических режимах (разгоне, езде под нагрузкой).
- Увеличение расхода топлива приблизительно на 10…20% (зависит от мощности двигателя, его конструктивных особенностей, а также условий эксплуатации).
Что касается дизельных двигателей, то датчики положения распределительного вала устроены аналогично, но есть одно отличие. Оно заключается в том, что датчик фиксирует положение не только первого цилиндра, а всех. Это сделано за счет того, что на задающем диске имеется отдельный зуб для каждого цилиндра.
Таким образом, при выходе датчика из строя имеет смысл как можно быстрее выполнить его диагностику и при необходимости замену.
Что такое ДПРВ (датчик положения распределительного вала)?
Головка блока цилиндров силового агрегата содержит 1-2 распределительных вала. Они оснащены специальными лопастями, отвечающими за управление впускными и выпускными клапанами. Также в блоке установлен коленчатый вал, который приводит в движение распредвал посредством шестерней, ремня привода газораспределительного механизма (ГРМ) или цепи ГРМ.
Для определения рабочего цилиндра ЭБУ двигателя анализирует положение поворота распредвала по отношению к текущей позиции коленвала. Именно эту информацию сообщает ДПРВ.
Блок управления использует полученные данные для коррекции работы топливных форсунок и искрообразования.
А это значит, что от работоспособности датчика распредвала зависит экономия топлива, эффективность работы мотора и уровень вредных выбросов.
Сегодня автомобили оснащаются ДПРВ двух разновидностей – электромагнитные (индуктивные) и датчики Холла. Датчики применяются для передачи сигнала на блок управления ДВС.
Индуктивный датчик вырабатывает сигнал переменного тока, его легко идентифицировать по двум проводам. А вот датчику Холла для создания сигнала необходимо дополнительное питание, поэтому к нему идёт ещё один провод (всего три).
Важно! Датчик положения распредвала функционирует в гармонии с датчиком положения коленвала.
Признаки поломки ДПРВ
Существует несколько типовых признаков, по которым можно утверждать, что датчик положения распределительного вала вышел из строя. Сразу же нужно уточнить, что перечисленные ниже симптомы могут свидетельствовать совсем о других неисправностях. Поэтому имеет смысл выполнить дополнительную диагностику. Итак, признаки поломки ДПРВ:
- Проблемы с запуском двигателя, причем при любых условиях — «на холодную», «на горячую» и в других режимах. Обычно это выражается в том, что приходится дольше крутить стартером.
- Неустойчивая работа двигателя, «плавающие» рабочие и холостые обороты двигателя.
- «Провалы» в движении машины, при нажатии на педаль акселератора она отвечает не сразу, теряются динамические характеристики машины (слабо разгоняется, не тянет, особенно в загруженном состоянии и при движении на подъем).
- При сбросе педали акселератора двигатель глохнет.
- Увеличенный расход топлива (на 10…20%).
- Активируется сигнальная лампа на приборной панели Check Engine. Необходимо выполнить дополнительную диагностику с помощью электронного сканера (например, прибора ELM 327 или его аналога). При этом характерные ошибки, касающиеся работы датчика имеют номера P0340, P0342, P0343.
На самом деле датчик положения распределительного вала — достаточно простое и надежное устройство, поэтому из строя он выходит редко. Чаще повреждается его проводка — перетираются провода, повреждается изоляция на них, выходит из строя так называемая «фишка», место подключения датчика к автомобильной цепи.
Однако для машин, ездящих на бензине, описанные выше проблемы выражены не так четко.
Но вышедший из строя датчик положения распределительного вала доставит много проблем для владельцев автомобилей, оборудованных газобаллонным оборудованием, в частности, четвертого поколения.
Описанные выше неисправности и проблемы могут проявиться на таких машинах «во всей красе». Поэтому владельцам машин, оборудованных ГБО, настоятельно рекомендуется как можно быстрее выполнить диагностику и замену датчика при подозрениях на его неисправность.
Расположение ДПРВ на двигателе
Для выполнения проверки датчика положения распределительного вала необходимо знать, где он находится. Как правило, на восьмиклапанных двигателях обычно ДПРВ монтируется в торце головки блока цилиндров. На шестнадцатиклапанных моторах он также монтируется на головке блока цилиндров, обычно в непосредственной близости с первым цилиндром.
Что касается популярных отечественных автомобилей ВАЗ, то их владельцы называют такие узлы датчиками фаз. Их расположение в этих моторах аналогично. Так, на восьмиклапанных двигателях датчик расположен на левой части головки блока цилиндров (если смотреть по ходу движения автомобиля).
На шестнадцатиклапанных — на правой передней части двигателя. В последнем случае непосредственно датчика визуально не видно, его расположение можно оценить лишь по подходящим к нему сигнальным и питающим проводам.
Датчик фаз ВАЗ 2114 закреплен в непосредственной близости к воздушному фильтру, около головки блока цилиндров.
Топ 5 самых дорогих машин представительского класса
Способы проверки датчика распредвала
Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление.
Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений.
Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.
В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства.
В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику.
На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.
Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.
Проверка датчика распредвала мультиметром
Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).
- Схема подключения для проверки датчика фаз 21110-3706040
- Схема подключения для проверки датчика фаз 21120-3706040
- Алгоритм выполнения проверки датчика мультиметром следующий:
- Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
- Отсоединить «фишку» от датчика, отщелкнув фиксатор.
- Демонтировать датчик из его посадочного места.
- На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
- Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
- Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
- Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
- Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
- Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
- Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90…100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.
Обратите внимание, что желательно проверять не только датчики, уже установленные на двигатель, но и вновь купленные, поскольку всегда существует риск покупки бракованного товара.
Проверка ДПРВ с помощью осциллографа
Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще.
Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму.
В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.
При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.
Фото датчика положения распредвала
- Замена сальников коленвала своими руками: пошаговая инструкция как заменить передний и задний сальник (90 фото + видео)
- Как заменить направляющие втулок клапанов — пошаговый мастер-класс как заменить своими руками направляющие правильно (95 фото)
- Двигатель 2,0 TFSI достоинства и недостаткиРемонт карбюратора — основные неполадки и варианты устранения проблем. 125 фото пошаговых инструкций как своими руками отремонтировать карбюратор
Читайте тут! Промывка инжектора — способы, методы и профессиональные хитрости для промывки своими руками (140 фото и видео)
Замена датчика положения РВ
Если в процессе проверки выяснилось, что непосредственно датчик положения распредвала вышел из строя — значит, он подлежит замене. Как правило, эти узлы являются неремонтопригодными, поскольку их корпус запаян, и разобрать его невозможно. Стоит датчик недорого, а процедура замены несложная, и с ней может справиться даже начинающий автолюбитель.
Алгоритм замены датчика следующий:
- При неработающем двигателе отсоединить от аккумуляторной батареи минусовую клемму.
- Отсоединить от датчика положения распределительного вала «фишку» (как при проверке).
- В зависимости от модели автомобиля необходимо демонтировать детали, которые препятствуют доступу к датчику. Например, на современных автомобилях наподобие «Лада Веста» необходимо снять кронштейн вспомогательных агрегатов.
- С помощью гаечного ключа отвинтить один или два крепежных болта, в зависимости от типа крепления. Размер гаечного ключа может быть разный, обычно для ВАЗов это ключ на 10 мм.
- После демонтажа крепления необходимо аналогично достать датчик из его посадочного места.
- Установка нового датчика выполняется в обратной последовательности.
- Присоединить минусовую клемму к аккумулятору.
При покупке нового датчика положения распределительного вала необходимо обращать внимание на состояние его уплотнительного кольца. Обычно оно продается отдельно. Желательно при смене датчика менять и уплотнительное кольцо, поскольку со временем оно изнашивается и теряет эластичность. Использовать старое кольцо можно лишь в случае крайней необходимости, когда нет возможности купить новое.
Как проверить исправность и заменить датчик положения распредвала
Для чего нужен, за что отвечает и как проверить датчик распредвала? Столько вопросов..
Датчик положения распределительного вала (ДПРВ), или датчик фаз (ДФ), необходим для согласования взаимодействия системы впрыска топлива с механизмами двигателя. Он работает в паре с датчиком коленвала и регистрирует угол положения ГРМ.
Как можно догадаться по названию, датчик распредвала находится в непосредственной близости от деталей привода ГРМ, а именно шестерён или звёздочек. На шестерне или звёздочке распредвала есть задающие метки для формирования скачкообразных изменений магнитного поля, создаваемого ДФ. Метка может иметь форму выступа или, наоборот, углубления на шестерне ГРМ.
На многих моторах установлены специальные задающие диски, имеющие максимально возможный для конструкции двигателя диаметр. Метка указывает на угол поворота распредвала и чем больше диаметр задающего диска, тем точнее метка обозначит угол поворота. Наглядно это можно представить, попробовав расчертить круги диаметром, скажем, 1 сантиметр и 10 см, на секторы по одному градусу.
На маленьком круге это сделать практически невозможно, а размеры большого вполне позволят ещё и отметить необходимые точки, находящиеся на определённом угловом расстоянии друг от друга.

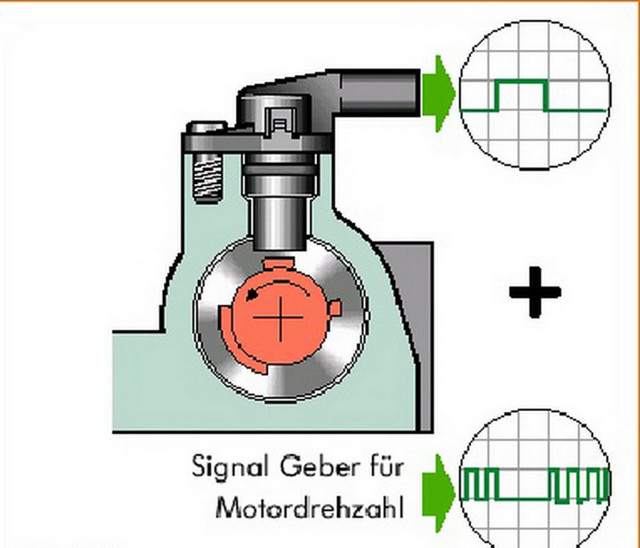

Как работает ДПРВ?
Датчик положения распредвала (сокращенно – ДПРВ) подает один импульс за один оборот вала. Поскольку распредвал вращается в два раза медленнее, чем коленчатый вал, то мы получаем точную метку, определяющую такт впуска на одном из цилиндров. При этом рассчитать момент впрыска для цилиндров ЭБУ впрыска может очень просто.
Предположим, что импульс от ДПРВ приходит после метки начала отсчета для первого цилиндра.
Тогда при получении сигнала ЭБУ производит подачу топлива в первый цилиндр, через половину оборота коленвала – в третий, при следующем проходе метки начала отсчета – в четвертый, еще через пол-оборота – во второй.
При этом импульс от ДПРВ является «справочным», так как все моменты впрыска все равно жестко привязаны к зубцам венца датчика положения коленчатого вала.
Ну а где находится датчик распредвала? На головке блока цилиндров или реже – на клапанной крышке, непосредственно у «своего» распредвала.
Реже датчик положения распредвала дает серию импульсов, определяющую начало нужного такта в конкретном цилиндре. На многих «Ниссанах» для первого цилиндра датчик подает один импульс, для второго – два, и так далее.
Но фазирование впрыска – это не единственное, за что отвечает датчик распредвала.
Поскольку ЭБУ впрыска может легко рассчитать временную задержку между моментом начала отсчета по ДПКВ и моментом получения импульса с ДПРВ, то появляется и возможность определения реального положения распредвала относительно коленвала.
Если на моторах без изменения фаз газораспределения это имеет чисто диагностическую ценность (проверка правильности установки фаз ГРМ), то на моторах с фазовращателями ДПРВ является важным элементом обратной связи, позволяющим контролировать работоспособность системы управления газораспределением.
Конструктивно ДПРВ может быть выполнен на основе индуктивного датчика или датчика Холла. Первый проще, поскольку это лишь обмотка вокруг магнитного сердечника.
Второй менее надежен и менее точен, зато подает на ЭБУ впрыска не синусоиду, амплитуда которой пропорциональна частоте вращения (что затрудняет обработку сигнала), а легко обрабатываемый «готовый» прямоугольный сигнал.
Там, где нет необходимости в точном определении положения распредвала, а важен сам факт определения нужного оборота, чаще всего используется датчик Холла.
Считывание сигнала
Сигнал – это импульс тока, который понятен блоку управления. Впрочем, ЭБУ фиксирует два состояния: есть он или нет. Именно для выработки импульса на ВАЗ-2114 датчик распредвала и установлен.
Микроконтроллер обрабатывает импульс и сопоставляет его со всеми данными, которые были получены с иных подобных устройств. Далее происходит построение своеобразного трехмерного графика, который накладывается на топливную карту.
В случае несовпадения происходит корректировка тех или иных параметров зажигания или впрыска.
Неисправности датчика положения распредвала
Основная неисправность датчика распредвала на основе эффекта Холла – это его физический отказ (самого чувствительного элемента или выходной схемы, формирующей прямоугольные импульсы).
У индуктивных датчиков происходит налипание микрочастиц стружки, возникающей при износе элементов газораспределительного механизма, на магнитный сердечник, из-за чего форма импульсов «размазывается», и они могут неправильно обрабатываться в ЭБУ впрыска.
Основные ошибки датчика распределительного вала по стандарту OBD-II:
- P0340 — Неисправность в цепи датчика положения распредвала
- P0341 — Неправильный показатель / не отрегулирован датчик положения распредвала
- P0342 — Датчик положения распределительного вала: низкий уровень сигнала
- P0343 -Датчик положения распределительного вала: высокий уровень сигнала
- P0344 — Неисправность датчика положения распредвала
Ошибка с кодом P0340 трактуется как признак чисто электрической неисправности, но на самом деле является наиболее общей: она вызывается и окислением контактов в разъеме, и растяжением цепи ГРМ.
На «цепных» моторах в большинстве случаев в этом не виноват датчик распредвала, признаки неисправности как раз указывают на «уход» меток.
Доводилось встречать машины, где эта ошибка после сброса возникала буквально через несколько минут, мотор трясло на холостых, ЭБУ фиксировал множественные пропуски воспламенения, но зато на высоких оборотах машина буквально «рвала из-под себя», что однозначно указывало на «запаздывание» распределительного вала впускных клапанов и как следствие – увеличенную фазу перекрытия. Из-за этого наполнение цилиндров на низких оборотах было недостаточным для нормальной работы двигателя, зато на высоких наполнение за счет инерции выхлопных газов и увеличенного времени перекрытия, наоборот, всасывал в цилиндры даже больше воздуха, чем ему было «положено».
Поиск неисправности
Диагностика датчика положения распредвала мультиметром
Перед началом работ по поиску причины отказа в любой электрической цепи автомобиля имейте в виду, что разъединять колодки («фишки») в проводке можно только при выключенном зажигании – иначе Вы рискуете спровоцировать скачок напряжения, ведущий к выходу из строя некоторых элементов системы управления двигателем. Сначала произведите визуальный осмотр ДПРВ и ведущих к нему проводов. Зачастую провода, входящие в колодку датчика, окисляясь, отваливаются от клемм. Допускается проверить соединение, слегка подёргав отдельные проводки.
Замеры напряжения необходимо производить высокоомным вольтметром (в составе мультиметра), чтобы через слаботочные приборы не пропускать ток, могущий их сжечь.
Если осмотр не выявил ничего подозрительного, приступайте к проверке датчика распределительного вала мультиметром. Сначала отсоедините колодку от ДПРВ и замерьте питающее напряжение датчика. К его разъёму подходят три провода – питающие «+» и «-« и провод на ЭБУ. Между питающими (крайними) напряжение должно быть, как в бортовой сети автомобиля (при включенном зажигании).
Минусовой («массовый») провод, как правило, чёрного цвета. Затем измерьте напряжение между минусовым проводом питания ДПРВ и «массой» двигателя. Норма – не более 0,2 вольта. Затем измерьте напряжение на среднем проводе, «врезав» в него вольтметр. Прокручивая двигатель стартером, измерьте напряжение. Исправный датчик будет выдавать колебания напряжения от 0,4 до 5 вольт.
Осуществив прозвонку, несложно сделать вывод, что неисправно – питающая цепь или сам ДПРВ. Проще проверить датчик, заменив его заведомо исправным, потому что тестером невозможно определить форму импульса, посылаемого устройством в ЭБУ. Такая задача по силам лишь осциллографу.
После того, как Вы обнаружите причину неисправности, последующий ремонт – восстановление проводки или замена датчика положения распредвала – не составит особого труда.
Как проверить датчик распредвала?
Без осциллографа под рукой (здесь хватает возможностей простейшего китайского «конструктора» DSO-138) проверка возможна только базовая.
Контролируется состояние контактов в разъеме – плотность подключения, отсутствие влаги и следов окисления.
На работающем моторе можно использовать светодиодный пробник: на датчиках Холла он попеременно моргает красным и белым светодиодом с частотой, пропорциональной частоте вращения двигателя.
Если сигнал в таком виде доходит до разъема ЭБУ, то можно с достаточной уверенностью утверждать, что датчик и его проводка исправны.
Вас также заинтересует:
Стоит проверить установку фаз газораспределения, если зафиксированы ошибки из числа P0340, P0341. Сам датчик нужно извлечь и очистить от налипшей стружки, если она есть.
Двигатель ВАЗ 2114 – возможные варианты комплектации
На ряде двигателей датчики положения коленчатого вала и распредвала унифицированы – можно в качестве диагностической меры поменять их местами. Если ошибка остается по распредвалу, то однозначно можно утверждать, что сам датчик абсолютно исправен.
Видео: Замена датчика положения распредвала
Двигатели с системами впрыска топлива, или инжекторные двигатели, почти вытеснили с рынка карбюраторные моторы. На сегодняшний день существует несколько типов систем впрыска, отличающихся устройством и принципом работы. О том, как устроены и работают различные типы и виды систем впрыска топлива, читайте в этой статье.
Проведение замены: общие моменты
К сожалению, визуальный осмотр не может дать точный ответ на вопрос о том, почему не работает датчик фаз. По этой причине придется разобрать двигатель, чтобы добраться до прибора и провести его диагностику (и замену). Всем типам моторов присущи общие действия. Но как проверить датчик распредвала (ВАЗ-2114)? Вот что вам необходимо сделать:
- Снимите минусовую клемму с аккумуляторной батареи. Это позволит обеспечить безопасность при проведении работ.
- Приготовьте инструмент: ключи, отвертки, головки и трещотку.
Вот и все, можно начинать ремонт.
Устройство, принцип работы и типы систем впрыска топлива
Сегодня большинство новых легковых автомобилей оснащаются двигателям с системой впрыска топлива (инжекторными двигателями), которые обладают лучшими характеристиками и более надежны, чем традиционные карбюраторные моторы. Об инжекторных двигателях мы уже писали (статья «Инжекторный двигатель»), поэтому здесь рассмотрим лишь типы и разновидности систем впрыска топлива.
Существует два принципиально разных типа систем впрыска топлива:
— Центральный впрыск (или моновпрыск); — Распределенный впрыск (или многоточечный впрыск).
Эти системы отличаются количеством форсунок и режимами их работы, однако принцип работы у них одинаков.
В инжекторном двигателе вместо карбюратора установлена одна или несколько топливных форсунок, которые распыляют бензин во впускной коллектор или непосредственно в цилиндры (воздух для образования топливно-воздушной смеси подается в коллектор с помощью дроссельного узла).
Такое решение позволяет достичь однородности и высокого качества горючей смеси, а главное — несложной установки режима работы двигателя в зависимости от нагрузки и других условий.
Центральный впрыск (моновпрыск)
1 — цилиндры двигателя; 2 — впускной трубопровод; 3 — дроссельная заслонка; 4 — подача топлива; 5 — электрический провод, по которому к форсунке поступает управляющий сигнал; 6 — поток воздуха; 7 — электромагнитная форсунка; 8 — факел топлива; 9 — горючая смесь
Это решение было исторически первым и самым простым, поэтому в свое время получило довольно широкое распространение.
Принципиально система очень проста: в ней используется одна форсунка, которая постоянно распыляет бензин в один на все цилиндры впускной коллектор.
В коллектор же подается и воздух, поэтому здесь образуется топливно-воздушная смесь, которая через впускные клапаны поступает в цилиндры.
Преимущества моновпрыска очевидны: эта система очень проста, для изменения режима работы двигателя нужно управлять только одной форсункой, да и сам двигатель претерпевает незначительные изменения, ведь форсунка ставится на место карбюратора.
Однако моновпрыск имеет и недостатки, в первую очередь — эта система не может обеспечить все возрастающие требования по экологической безопасности. Кроме того, поломка одной форсунки фактически выводит двигатель из строя. Поэтому сегодня двигатели с центральным впрыском практически не выпускаются.
Распределенный впрыск
1 — цилиндры двигателя; 2 — факел топлива; 3 — электрический провод; 4 — подача топлива; 5 — впускной трубопровод; 6 — дроссельная заслонка; 7 — поток воздуха; 8 — топливная рампа; 9 — электромагнитная форсунка
В системах с распределенным впрыском используются форсунки по числу цилиндров, то есть у каждого цилиндра — своя форсунка, расположенная во впускном коллекторе. Все форсунки объединены топливной рампой, через которую в них подается топливо.
Что такое и из чего состоит кузов легкового автомобиля
Существует несколько разновидностей систем с распределенным впрыском, которые отличаются режимом работы форсунок:
— Одновременный впрыск; — Попарно-параллельный впрыск; — Фазированный спрыск.
Одновременный впрыск. Здесь все просто — форсунки, хоть и расположены во впускном коллекторе «своего» цилиндра, но открываются в одно время.
Можно сказать, что это усовершенствованный вариант моновпрыска, так как здесь работает несколько форсунок, но электронный блок управляет ими, как одной. Однако одновременный впрыск дает возможность индивидуальной регулировки впрыска топлива для каждого цилиндра.
В целом, системы с одновременным впрыском просты и надежны в работе, но по характеристикам уступают более современным системам.
Попарно-параллельный впрыск. Это усовершенствованный вариант одновременного впрыска, он отличается тем, что форсунки открываются по очереди парами. Обычно работа форсунок настроена таким образом, чтобы одна из них открывалась перед тактом впуска своего цилиндра, а вторая — перед тактом выпуска.
На сегодняшний день этот тип системы впрыска практически не используется, однако на современных двигателях предусмотрена аварийная работа двигателя именно в этом режиме. Обычно такое решение используется при выходе из строя датчиков фаз (датчиков положения распредвала), при котором невозможен фазированный впрыск.
Фазированный впрыск. Это наиболее современный и обеспечивающий наилучшие характеристики тип системы впрыска. При фазированном впрыске число форсунок равно числу цилиндров, и все они открываются и закрываются в зависимости от такта. Обычно форсунка открывается непосредственно перед тактом впуска — так достигаются лучший режим работы двигателя и экономичность.
Также к распределенному впрыску относят системы с непосредственным впрыском, однако последний имеет кардинальные конструктивные отличия, поэтому его можно выделить в отдельный тип.
Замена на 8-клапанных моторах
Процедура выглядит таким образом:
- Находите расположение устройства: в верхней части мотора, справа от корпуса воздушного фильтра.
- Зафиксирован датчик распредвала одним болтом. Выкручиваете его ключом на 10.
- Извлекаете ДФ.
- В отверстие под датчик втыкаете чистую ветошь, чтобы пыль и грязь не попали.
- Проводите визуальный осмотр прибора.
- При наличии большого количества грязи на поверхности датчика удаляете ее. Попробуйте испытать его в работе, установив на место. Если не помогает – потребуется замена датчика.
- Если даже установка нового прибора не дала эффекта, и ошибка все равно возникает, то причина кроется в том, что шестерня сместилась на распределительном валу. И нужна новая подобная деталь, а не датчик распредвала (ВАЗ-2114). Цена его, кстати, составляет около 300 р.
- Если ошибка появилась после замены (обрыва) ремня ГРМ, то, скорее всего, при установке его сместили на несколько зубьев. Разберите отсек ГРМ и проверьте метки.
Непосредственный впрыск
Системы с непосредственным впрыском наиболее сложные и дорогие, однако только они могут обеспечить наилучшие показатели по мощности и экономичности. Также непосредственный впрыск дает возможность быстро изменять режим работы двигателя, максимально точно регулировать подачу топлива в каждый цилиндр и т.д.
В системах с непосредственным впрыском топлива форсунки установлены непосредственно в головке, распыляя топливо сразу в цилиндр, избегая «посредников» в виде впускного коллектора и впускного клапана (или клапанов).
Такое решение довольно сложно в техническом плане, так как в головке цилиндра, где и так уже расположены клапаны и свеча, необходимо разместить еще и форсунку.
Поэтому непосредственный впрыск можно использовать только в достаточно мощных, а поэтому больших по габаритам двигателях.
Кроме того, такую систему невозможно установить на серийный двигатель — его приходится модернизировать, что связано с большими затратами. Поэтому непосредственный впрыск сегодня используется только на дорогих автомобилях.
Системы с непосредственным впрыском требовательны к качеству топлива и нуждаются в более частом техническом обслуживании, однако они дают существенную экономию топлива и обеспечивают более надежную и качественную работу двигателя. Сейчас наблюдается тенденция снижения цены машин с такими двигателями, поэтому в будущем они могут серьезно потеснить автомобили с инжекторными двигателями других систем.
