Датчик уровня масла: неисправности, проверка, замена

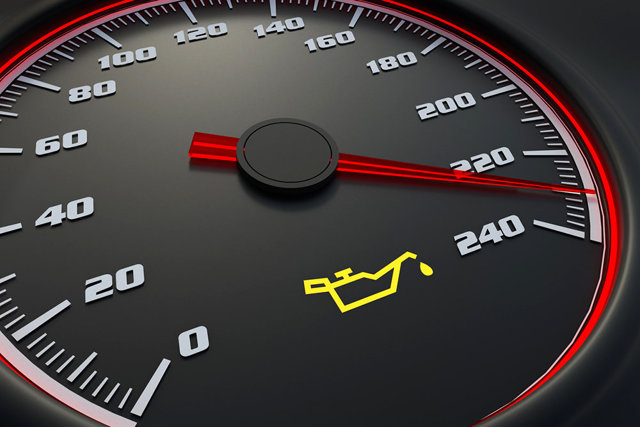

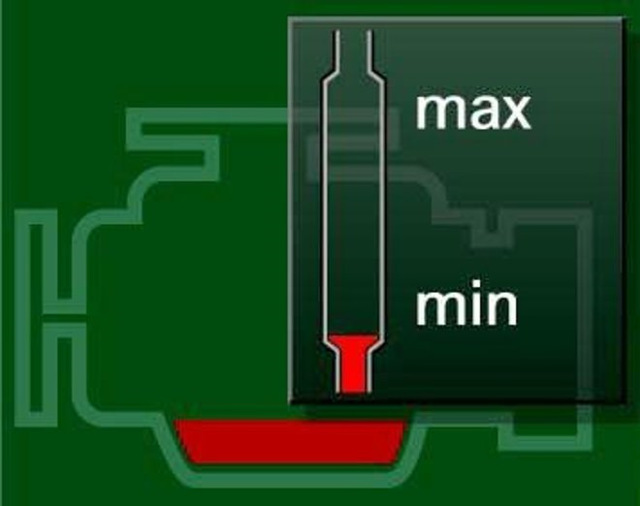

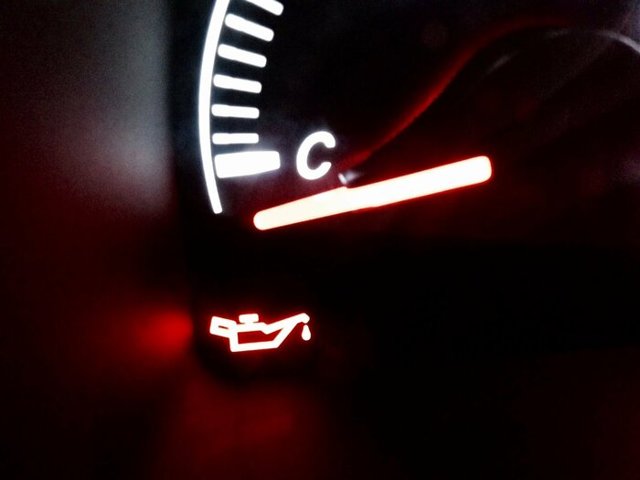

На приборной панели вашего автомобиля зажегся индикатор уровня масла. Повод ли это для волнения и немедленных действий? Давайте разберемся.

Когда на «приборке» загорается значок «масленка», а на некоторых автомобилях — надпись Check Engine Oil Level — это может быть сигналом о целом ряде проблем, которые мы рассмотрим ниже, однако в подавляющем большинстве случаев речь идет о банальном снижении уровня масла.

Желтый индикатор загорается, когда уровень смазочной жидкости снизился более, чем на 1 литр относительно нормы. Красная «масленка» — сигнал о том, что уровень масла критический, читай — продолжать движение на автомобиле настоятельно не рекомендуется.

Почему выгорает масло

iStock

Расход масла при активной эксплуатации автомобиля — совершенно нормальная вещь, причем интенсивность его сжигания зависит от множества факторов. Производители двигателей, как известно, указывают в паспортных данных, сколько масла расходует тот или иной силовой агрегат в среднестатистических условиях.

Toyota сделала свои модели неинтересными для угонщиков

Для справки — современные бензиновые моторы выпивают в среднем 0,3% от потребленного объема топлива, дизели же потребляют и вовсе до 3% от объема сожженной солярки. Иными словами, доливать масло в дизельный автомобиль придется по определению чаще, чем в бензиновый.

Турбированные моторы, как правило, расходуют больше масла, чем атмосферные.

Моторы с большим пробегом выпивают, как правило, больше масла, чем новенькие агрегаты — дело в том, что по мере износа двигателя газы из камеры сгорания все активнее прорываются в картер, повышая давление и увеличивая расход масла.

Когда нужно просто долить

Так можно ли продолжать движение, если на «приборке» загорелась желтая масленка? Ответ положительный. Однако ехать нужно до ближайшего магазина или сервиса, чтобы приобрести масло для долива. Как правило, вы не нанесете вреда двигателю, если проедете после загорания желтого значка «масленка» 100 — 150 км.

Эксперт: Hyundai Solaris вырос в полноценную и добротную иномарку

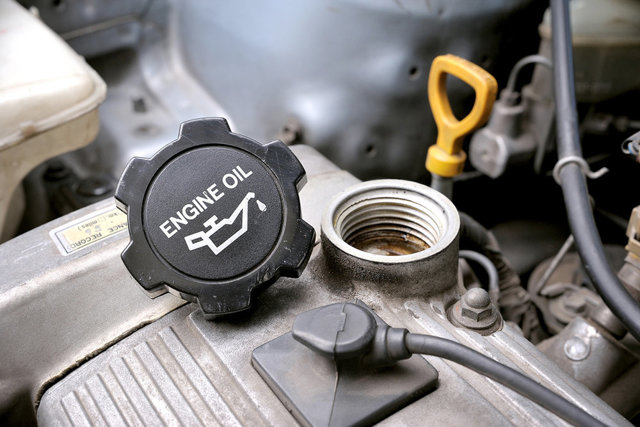

В магазине или сервисе нужно будет выбрать именно ту смазку, которая ранее была залита в двигатель вашего автомобиля. Или же, при отсутствии масла с такими спецификациями, выбираем подходящий аналог.

О том, какие масла допускается использовать для доливки, «РГ» подробно писала.

Разумеется, прежде чем долить масло, нужно остановить автомобиль на ровной поверхности, дать ему постоять около 20 минут и только после этого произвести долив, убедившись, что уровень смазки находится между отметками MIN и MAX масляного щупа.

Неисправный топливный фильтр

Антон Денисов/ РИА Новости

Случаются ситуации, когда после проверки вы обнаруживаете нормальный уровень моторного масла, однако сигнальная лампа на приборке тем не менее горит.

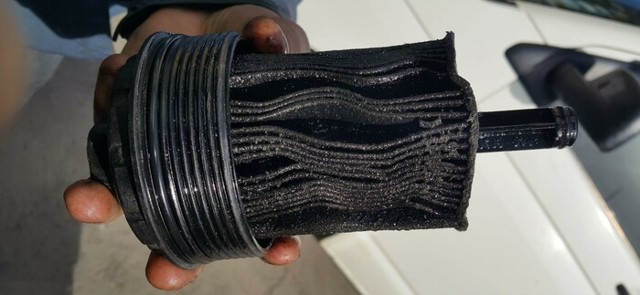

Как вариант, такую ситуацию может провоцировать забитый масляный фильтр.

Случается, что фильтрующий элемент плохо пропускает через себя поток моторного масла (а это, как правило, связано с низкими качествами последнего, и чаще всего — в результате несвоевременной замены масла).

Россияне назвали автомобили своей мечты

Как следствие, снижается давление в масляной системе и повышается нагрузка на масляный насос. Водителю в такой ситуации следует убедиться в нормальном тепловом режиме работы силового агрегата.

Приемлемая температура 90-100 градусов по Цельсию. Если этот показатель выше, то, скорее всего, необходимо менять фильтр. На проблемный масляный фильтр может указать также его состояние.

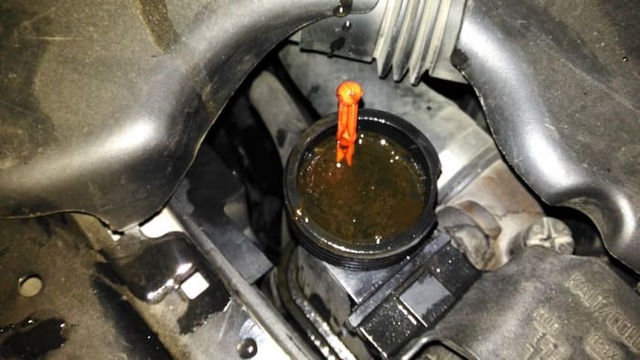

Если вы заметили протечку масла из корпуса фильтрующего элемента — вам прямая дорога на сервис.

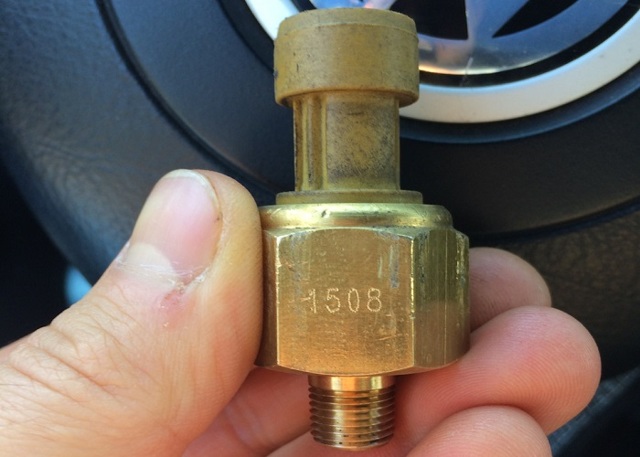

Неисправный датчик давления масла

iStock

Нечасто, но случается, что причиной появления на «приборке» значка «масленки» является неисправный датчик давления масла. Если вы уверены, что в двигатель залито качественное масло в должном объеме — проведите нехитрый тест: поднимите обороты примерно до 1,5 тысяч в минуту.

Рейтинг ликвидности: какие машины меньше всего потеряли в цене

Если индикатор «масленка» погаснет, значит с давлением масла все нормально, а вот сам датчик как раз требуется либо чистить, либо менять. На сервисной станции для выявления неисправности датчика, вероятнее всего, используют манометр. Он устанавливается на место датчика, после чего замеряется давление масла.

Залито неподходящее масло

iStock

Еще одна причина зажигания индикатора «масленка» — использование масла, неподходящего вашему двигателю. Если лампочка загорелась вскоре после замены масла, очень вероятно, что вязкость (степень густоты масляной жидкости) не соответствует характеристикам вашего мотора.

А главное — сухо. Что делать, если в машине запотевают стекла

Насос в этом случае начинает качать смазку с повышенной нагрузкой, соответственно давление снижается, и датчики посылают соответствующий сигнал на «приборку». Похожая ситуация может возникнуть по мере эксплуатации автомобиля и загрязнении масла — в этом случае тоже может сработать датчик давления масла, и «масленка» подмигнет вам с «приборки».

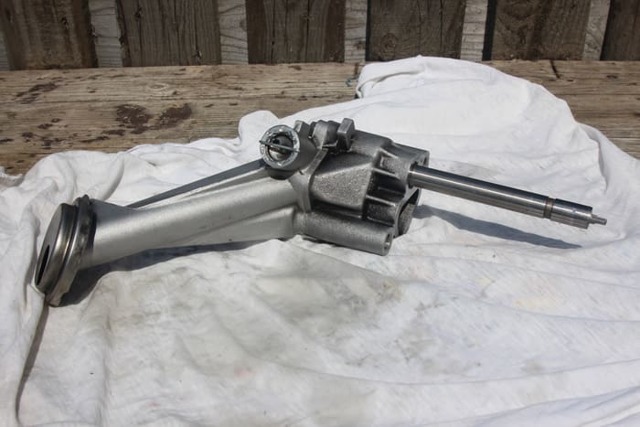

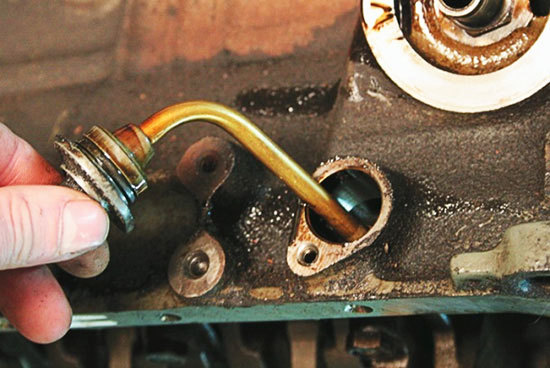

Неисправность масляного насоса

iStock

При любом типе используемого масляного насоса при выходе его из строя, в системе возникнет падение давления, и, соответственно электроника оповестит об этом водителя.

Раскрыты планы Toyota: LC200 станет дешевле, Corolla превратят в кроссовер

Добавим, что индикатор «масленка» могут зажечь также и более серьезные проблемы в силовой линии. Выход из строя редукционного клапана, забитые масляные каналы, износ поршней и цилиндров — лишь некоторые из возможных сценариев.

Однако в любом случае, убедитесь сначала, что масло на щупе двигателя находится между отметками MIN и MAX, а также осмотрите моторный отсек на предмет протечек.

В остальных случаях за неимением обширного опыта лучше отправиться на сервис.

После замены масла горит лампочка: возможные причины и устранение поломки

29.10.2019

Вопросы, рассмотренные в материале:

• Почему после замены масла может гореть лампочка
• Что это означает
• Что думают автолюбители о горящей после замены масла лампочке

На приборной панели в машине, помимо прочего, есть индикатор, который предупреждает, что в двигателе давление масла стало критичным. Если он горит, значит, проблемы с ДВС или с какой-либо из его систем. Далее рассмотрим причины, указывающие, почему после замены масла горит лампочка, а также расскажем, как устранить возникшую проблему.

Что делать, если после замены масла горит лампочка

Индикатор масла не горит, значит, двигатель в порядке и объем смазывающей жидкости в норме. Однако если лампочка светится, значит, возникли определенные проблемы: понизился уровень масла в картере, засорился масляный фильтр, есть сбои в работе масляного насоса, датчик уровня масла неисправен.

Как бы там ни было, если лампочка давления загорелась либо заморгала, то следует проверить объем смазывающей жидкости. Если объем соответствует норме, значит, нужно искать другую причину и способы ее устранения.

Не рекомендуется ездить на автомобиле с низким уровнем смазывающей жидкости. В этом случае двигатель машины подвергается значительным механическим и температурным нагрузкам, которые могут привести к его поломке.

Если невозможно довести уровень масла до нужного уровня, значит, следует ехать с небольшими нагрузками, на небольшой скорости, используя только средние обороты.

Добравшись до ближайшего автомобильного магазина или сервиса, надо купить масло и долить его до нужного объема. При необходимости лучше заменить масло полностью.

В случае если до автосервиса и магазина путь неблизкий, следует вызвать эвакуатор.

Если на приборной панели загорелась «масленка», то разумнее не использовать автомобиль до тех пор, пока причина загорания индикатора не будет выявлена. Иначе легко «поймать клин» двигателя.

Почему после замены масла горит лампочка: основные причины

После замены масла лампочка давления по-прежнему горит. Разберем причины, которые вызвали загорание значка «масленки».

• Низкий уровень масла в картере. Как только уровень смазывающей жидкости становится ниже положенного, датчик посылает сигнал на электронный блок управления (ЭБУ). Далее ЭБУ зажигает нужную лампочку на консоли, которая не моргает, а горит постоянно. Во многих современных автомобилях произошла замена индикатора надписью «Check Engine Oil Level», которая сообщает водителю о необходимости проверки масла в картере. Это может произойти при любых режимах работы двигателя: при холостых оборотах, во время движения, на стоянке, на холодную, на горячую. Если включено зажигание, но двигатель не запущен (положение ON либо II), то у большинства машин на приборной панели горят все лампочки и надписи, включая и «масляный» индикатор. После запуска двигателя большая часть сигналов тухнет и «масленка» в том числе. Любопытная ситуация возникает, когда лампочка загорается в определенные моменты, а через несколько секунд гаснет. Такое бывает при движении автомобиля в горку или с горки. В этот временной промежуток возможно переливание масла в переднюю либо заднюю часть картера. Если датчик уровня расположен на другом его конце, то, возможно, это является причиной загорания лампочки. Также подобное случается при движении с боковым креном либо в результате резкого торможения (правда сомнительно, что это может возникнуть при торможении, а вот причины загорания лампочки при резкой остановке разберем далее). Если при выходе из крена в обычное положение индикатор не горит, значит, в картере двигателя недостаточное количество смазывающей жидкости.
• Неправильно подобранное масло. Если смазывающее вещество во время мороза загустеет, то насосу будет проблематично продвигать его по механизму. Давление в системе будет недостаточным, и соответствующий датчик укажет на это. Также со временем вязкость может изменяться, точнее масло просто становиться грязным. Вследствие этого при определенных положениях элементов двигателя задействуется датчик давления и лампочка «масленки» начинает мигать или гореть.
• Некачественный масляный фильтр. Некачественный масляный фильтр может не содержать эти элементы или они некорректно выполняют свою работу. Как результат, из фильтра масло вытекает назад в поддон картера и после запуска мотор первые пару-тройку секунд повышает давление. При таких обстоятельствах детали изнашиваются очень быстро и вскоре становятся непригодны к работе. Обычно после пуска мотора начинает гореть «масленка», но через некоторое время она уже не светится.
• Забитый масляный фильтр. При быстром засорении масляного фильтра его пропускная способность ухудшается. Это сказывается на снижении давления в масляной системе и появлении добавочной нагрузки на масляный насос, что уменьшает его возможности и может стать причиной поломки. Современные автомобили оснащены многозадачным монитором, на котором может возникнуть надпись Check Pressure Oil (или похожая), что означает «проверить давление масла». Если «масленка» горит на холостом ходу либо на небольших оборотах, значит, давление в масляном механизме значительно понизилось. Следовательно, масляный фильтр не пропускает достаточное количество смазывающей жидкости, что является одной из причин низкого давления масла.

Какие еще могут быть причины того, что после замены масла горит лампочка

• Редукционный клапан масляного насоса. Возможна другая ситуация – с течением времени проход клапана замусоривается. Такое случается при использовании масла низкого качества (либо загрязненного) или масляный фильтр сильно износился. Если сломался редукционный клапан, то на больших оборотах двигателя давление смазывающей жидкости внезапно увеличивается.

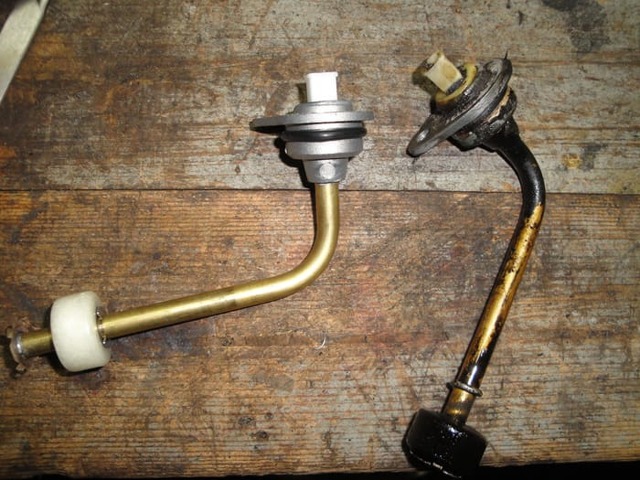

• Неисправный датчик уровня масла. Во втором случае (не так близок к нашей теме) датчик совсем не откликается на изменения объема. А значит, при очень низком уровне смазывающей жидкости водитель никак это не поймет. Если только сам, используя щуп, не проверит количество масла в картере. Данная проблема может привести к быстрому износу мотора, а что еще хуже – к поломке. Следует уточнить следующее – датчик уровня масла является надежным устройством и создает проблемы редко. Хотя старые приборы или те, которые установили в старом автомобиле, могут выходить из строя гораздо чаще. Вот в новых машинах иностранного производства датчик почти не ломается.
• Неисправный датчик давления масла. Изредка обстоятельства складываются так, что двигатель может замерзнуть в сильный холод. В этом случае его необходимо прогреть, иначе он просто «пробьет» датчик, который сразу даст течь и будет показывать ложное давление. В зимнее время следует прогревать мотор до начала движения, даже несмотря на то, что производители автомобилей уверяют в ненужности данных действий.

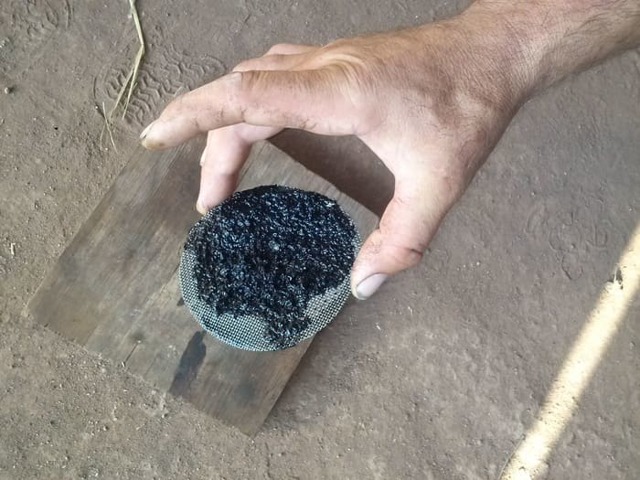

• Забитая сеточка масляного насоса.
• Неисправный масляный насос. Масляные насосы выпускают различных модификаций: вакуумные, роторные, шестеренные. От вида устройства зависит и неисправность, которая случается с ним. Однако, независимо от типа насоса, если он неисправен, то давление в системе будет снижено и лампочка масла станет моргать или гореть.
• Утечка масла.
• Забитые масляные каналы в двигателе. Большинство двигателей, которые установлены в иномарках, сделаны таким образом, что размер масляных каналов довольно узок. Для таких машин следует применять качественные масла, вязкость которых должна быть на нужном уровне. В этом случае каналы не будут засоряться, и проходимость останется хорошей. Также, помимо соответствующей смазывающей жидкости, в бензобак этих автомобилей следует заливать бензин надлежащего качества. Тогда отходы горения топлива не смогут засорить масляные каналы.
• Значительный износ цилиндров/поршней двигателя. Такая проблема возникает у «двигателей-старичков», которые ни разу не ремонтировались полностью. При изменении стенок цилиндра значительное количество масла, больше, чем указано в документации, уходит на так называемый угар. Следовательно, когда уровень смазывающей жидкости в движке доходит до критической отметки, лампочка на консоли загорается. Не поможет в этом случае и доливание нужного количества масла. Такие двигатели нуждаются в капитальном ремонте.
• Попадание в масло бензина или антифриза.

Почему после замены масла горит лампочка: мнение автолюбителей

1. « Делай раз, делай два…».

   «Это касается любой машины либо движка! Если после замены масла лампочка двигателя горит, быстро заглушите мотор. Отвинтите масляный фильтр, налейте обязательно нового масла и прокрутите стартером. Смазывающая жидкость вылилась, значит, нужно проверить датчик давления масла.

   Если объем нового масла соответствует норме, брызги не летят, следовательно, в масляном насосе воздух. Надо взять пластиковую емкость, налить в нее 200 г свежего масла.

   Прилепить к пробке шланг и закрутить бутылку пробкой. При отвинченном масляном фильтре ищем отверстие, откуда масляный насос берет масло – оно у нас боковое.

   Центральное отверстие с резьбой является выходом очищенного масла после фильтра – оно нам без надобности.

   Просовываем шланг в отверстие от масляного насоса и наполняем его. Лучше делать это с помощником: кто-то держит шланг, кто-то давит на бутылку. Масло налито. Фильтр не надо закручивать. Разложите старую ткань.

   Далее нужно крутить стартер и смотреть туда, где выкрутили фильтр. Как только появились брызги масла, перестаем крутить. Вкручиваем наполненный маслом фильтр, заводим движок. Некоторое время лампочка давления масла горит, затем гаснет.

   Все довольны, пора пить пиво или кто что хочет».

2. «Все гениальное просто!».

   «Случилась такая неприятность с машиной, значит, не стоит тратиться на дорогущие ремонты, а сделать замену масла вот так.

   Масло слить. Залить новое в движок. Хорошенько заполнить масляный фильтр, чтобы он основательно был пропитан.

   Как только в поддоне образуется достаточный уровень нового масла, нужно выкрутить старый фильтр и заменить его на новый.

   Масляная жидкость не успеет вытечь из масляного насоса, потому что свежее масло будет этому препятствовать. Далее заводим движок и получаем удовольствие. Успехов!»

3. «Доверяй, но проверяй».

   «Столкнулся с такой же ситуацией. Провел замену масла и поехал. Еду минут 15, лампа горит. Объем масла в норме. Давление тоже. Подумал на фильтр. Снял его и обалдел.

   Внутри была прокладка от предыдущего фильтра. Так называемые специалисты не заметили, как из старого фильтра вывалилась прокладка. Они туда закрутили новый фильтр с прокладкой.

   Поэтому не исключайте фильтр, если возникла проблема с лампочкой».

4. «Давление – вот в чем проблема».

   «Горит «масленка» на панели – давление упало.

   При холостых светится – все нормально, хоть и напрягает.

   Светится без перерыва – лучше не ездить. Давление на пределе.

   Лампа горит все время – однозначно некачественный фильтр, нужна замена.

   Возможно и такое – провод датчика делает «коротыш» на массу».

5. «Специалистам виднее».

   «В первую очередь, замена фильтра, датчика. Потом проверка проводки.

   Если сложности с этим – нужно ехать в автосервис. Спецы хоть давление измерят и определят, ездить на машине или нет. А то цена предполагаемого ремонта, возможно, будет большой».

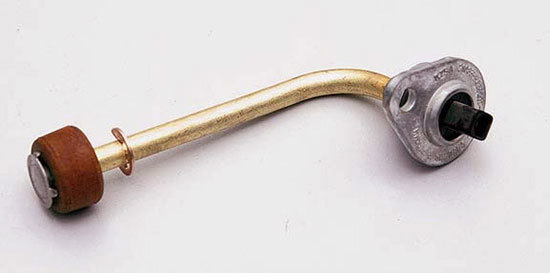

Датчик уровня масла: устройство, принцип работы, виды, схемы подключения

Большинство автолюбителей еще помнят те времена, когда перед каждым выездом им приходилось опускать металлический щуп в бачок для проверки уровня масла.

Но эта задача утратила свою актуальность в связи с повсеместным внедрением электроники, так как эту функцию перенял датчик уровня масла, при чем на постоянной основе.

Как устроен этот датчик и чем примечательна его работа, мы рассмотрим в данной статье.

Устройство

На сегодняшний день существует достаточно большое количество датчиков уровня масла, отличающихся конструктивными особенностями и принципом действия. Устройство автомобильного сенсора мы рассмотрим на примере простейшего варианта – поплавкового датчика.

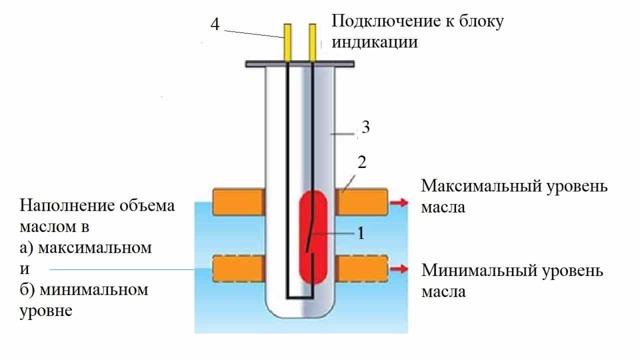

Рис. 1. Устройство датчика уровня масла

Как видите на рисунке 1 выше, датчик уровня масла состоит из следующих составных компонентов:

• Управляемый магнитом контакт 1, реагирующий на приложенное извне поле. В радиотехнике этот элемент также называется геркон.
• Поплавок 2 – предназначенный для непосредственного взаимодействия с маслом. Внутри поплавка располагается постоянный магнит, вступающий во взаимодействие с герконом.
• Направляющая трубка 3 – задает направление движения поплавку, выступает в роли основания, относительно которого и происходит движение. Внутри трубки  обеспечивается герметичное пространство, где расположен как сам геркон, так и цепь его питания.
• Выводы датчика 4 – предназначены для подключения к сигнальной цепи исполнительного или измерительного устройства.

Вся конструкция устанавливается в емкость, где необходимо контролировать уровень масла, в большинстве случаев способ установки предусматривает резьбовое ввинчивание. Такой способ обеспечивает хорошую герметичность и простоту замены в случае выхода со строя.

Принцип работы

В быту и промышленности датчик уровня масла позволяет зафиксировать имеющийся объем жидкости в текущий момент времени. Для этого используются самые различные сенсоры, но наиболее простым и понятным для понимания будет датчик поплавочного типа, поэтому в качестве примера мы рассмотрим принцип действия на его примере.

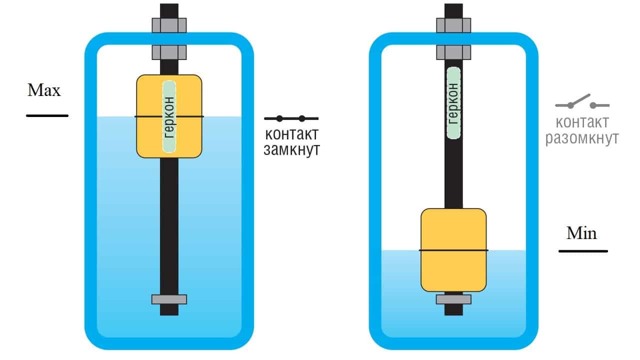

Рис. 2. Принцип действия датчика уровня масла

Как видите на рисунке 2, датчик представляет собой герметичную трубку с запаяннымгерконом, на которой насажен поплавок. У рабочего элемента датчика движения присутствует два граничных положения – максимума и минимума жидкости относительно которых и происходит дальнейшая сигнализация и передача данных. Принцип работы заключается в следующем:

• В топливную систему автомобиля заливается масло до установленной максимально допустимой отметки. При этом обеспечивается номинальный режим работы агрегата, охлаждение камеры сгорания во время технологических процессов.
• Поплавок на этапе заполнения емкости до отметки Max также поднимается за счет архимедовой силы до своего максимального предела.
• Масло удерживает поплавок на отметке постоянно, поэтому установленный в него магнит коммутирует контакты геркона и цепь замыкается, о чем приходит соответствующий сигнал на реле или измерительное устройство.
• В случае утечки или выработки масла механизмом его уровень будет постепенно уменьшаться. Поплавок датчика начнет опускаться ниже, но магниты продолжат взаимодействовать с герконом.
• Как только поплавок датчика уровня масла опуститься до отметки Min, его магнитного воздействия станет недостаточно для замыкания контактов геркона, и они перейдут в отключенное положение.
• Цепь датчика разомкнется, и сигнал на контакты реле поступать не будет. В автомобиле сработает сигнализация о необходимости доливки масла.

Сегодня на практике применяются и другие типы сенсоров для определения уровня масла. Способ определения положения жидкости в них будет отличаться от описанного выше, поэтому далее мы расскажем о разновидностях масляных сенсоров.

Разновидности

В соответствии с положениями п.1.1.2 ГОСТ 28725-90 датчики подразделяются на защищенные от проникновения воды и пыли. Также существует отдельная категория взрывозащищенных устройств.

В зависимости от устойчивости приспособления к механическим воздействиям согласно п.1.3 ГОСТ 28725-90 датчики уровня масла можно разделить на вибропрочные и виброустойчивые.

За основу датчика взяты некоторые явления, связанные с физическими, химическими или электрическими свойствами масла, как вещества с устоявшимся агрегатным состоянием в течении всего процесса работы. На сегодняшний день наиболее популярным видами датчиков уровня масла, в зависимости от принципа действия, являются:

• Тепловые;
• Ультразвуковые;
• Электротермические;
• Емкостные;
• Поплавковые.

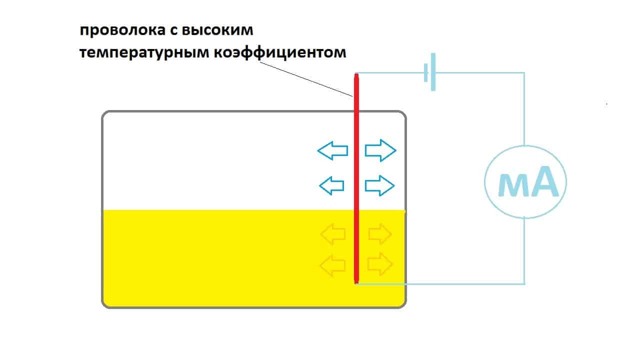

Рис. 3. Тепловой датчик уровня масла

Тепловые датчики (см. рисунок 3) являются наиболее распространенными в практике автомобилестроения. Конструктивно их принцип построения рассчитан на скорости остывания чувствительного элемента, как правило, металлической проволоки.

Для измерения уровня проволоку, расположенную в масле нагревают до установленной температуры, заранее превышающей текущий нагрев масла.

После этого проволока остывает, а в зависимости от времени выравнивания ее температуры до значения масляной среды, определяют степень заполнения резервуара.

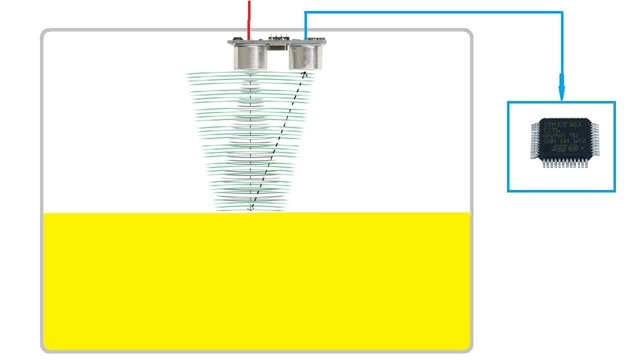

Рис. 4. Ультразвуковой датчик

Ультразвуковые приборы (рисунок 4) основаны на принципе разности преодоления звуковыми волнами различных материалов или сред. Конструктивно этот вид содержит ультразвуковой излучатель, направляющий колебания в емкость с маслом.

У масла и воздуха плотность сильно отличается, поэтому и скорость распространения волн в этих средах будет разной. Измеряя скорость движения ультразвука от источника до поверхности масла, датчик может определить наполнение объема.

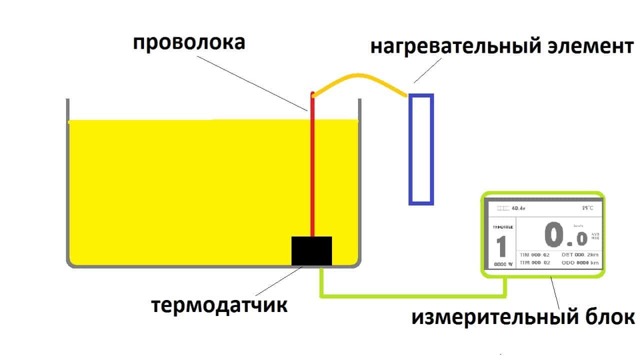

Рис. 5. Электротермический датчик

Принцип работы электротермического датчика (рисунок 5) основан на зависимости сопротивления проводников, в зависимости от температуры материала. В качестве измерителя здесь используется металлическая проволока, обладающая высоким температурным коэффициентом, часть которой постоянно погружена в масло.

Через проволоку пропускается электрический ток, нагревающий нить, в зависимости от глубины погружения в жидкость, отведение тепла на соответствующем участке будет лучше, сопротивление ниже, а величина тока больше. На выходе электрические параметры фиксируются и по их значению делается оценка уровня масла.

Рис. 6. Емкостной датчик

Емкостные датчики (рисунок 6) работают по принципу измерения емкости машинного масла, как диэлектрика.

Конструктивно такие приспособления состоят из двух трубок 2 и 3, помещенных одна в одну, пространство между трубками заполняется диэлектриком 4.

При перемещении уровня к максимальной отметке емкость между стенками трубок будет максимальной, а при постепенном снижении емкость измерительного блока 5 будет уменьшаться, что и зафиксирует электронный блок 7.

Схемы подключения

Разные модели датчика уровня масла могут отличаться и схемой подключения в конкретную цепь. Одним из примеров их использования является электропроводка транспортного средства, поэтому схема подключения будет иметь следующий вид:

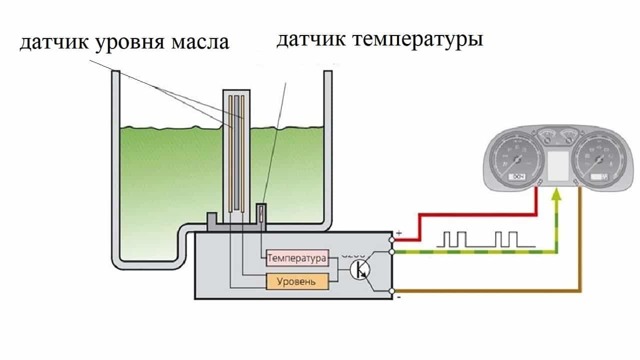

Рис. 7. Схема подключения теплового датчика уровня масла

Как видите на рисунке 7 выше, оценка состояния производится сразу через датчик температуры и уровня масла. Далее сигнал передается в блоки оценки обоих параметров. В случае соответствия заложенному алгоритму функция передается в электронный блок и в виде ШИМ сигнала поступает на панель приборов. В современных авто информация о состоянии двигателя выводится на дисплей перед водителем.

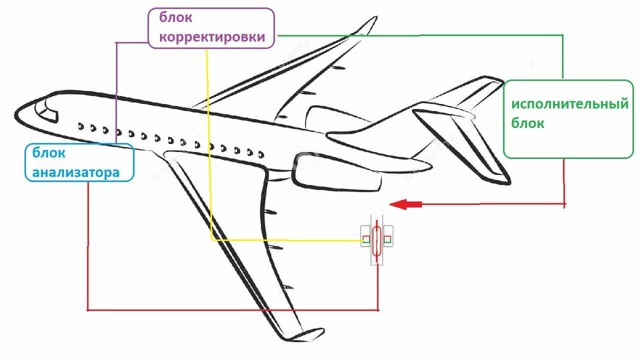

Рис. 8. Общая схема подключения авиационного датчика

В отличии от автомобильного, авиационные модели датчика уровня масла завязаны по более сложной схеме, что обусловлено вопросом безопасности пассажиров во время полета.

Как видите на рисунке 8, информация от измерительного устройства поступает в блок анализатора, где происходит сравнение информации с установленными параметрами работы мотора.

В случае превышения критического порога, данные с анализатора передаются в блок корректировки, который через систему обратной связи проверяет информацию, получаемую с датчика. При подтверждении снижения на недопустимую величину в исполнительный блок поступает команда о добавлении жидкости в резервуар.

Применение

Сфера применения датчика уровня масла охватывает двигатели внутреннего сгорания с масляным охлаждением. Наиболее примечательны они в автотракторной технике, повсеместно наполняющей улицы. Помимо этого их можно встретить в мотоблоках, дизельных генераторах, маслонаполненных радиаторах охлаждения. В системах отопления он может совмещаться с другими измерительными приборами.

Отдельную нишу  занимает авиационная отрасль, где уровень масляных составляющих измеряется не только в системе охлаждения двигателя. Однако и требования, предъявляемые к сенсорам, нельзя сравнить с автомобилем, несмотря на то, что принцип действия у них идентичен.

В силовых трансформаторах большой мощности с вынесенным маслоуказателем функция измерения положения уровня диэлектрика также возлагают на поплавочный сенсор, который передает информацию на выведенный стрелочный циферблат.

Список литературы

Для написании статьи использовалась следующая техническая литература:

1. А. Мерников «Большая энциклопедия. Автомобили» 2016
2. В. Ф. Яковлев  «Диагностика электронных систем автомобиля» 2010
3. Д.Скляр «Ремонт автомобилей для чайников» 2010
4. Сивухин Д. В. «Общий курс физики» 1975

Все об устройстве двигателя n52, датчик масла! — bmw 5 series, 3.0 liter, 2005 year on drive2

Добрый день владельцы N52!Давно беспокоил вопрос логики работы электронного датчика уровня масла, непонятого, не всегда надежного и дорогого. Нарыл хорошую статью)) и узнал много чего еще…

Электронный контроль состояния маслаНа двигателях N52 маслоизмерительный щуп с направляющей трубкой отсутствует. Это создает удобства для владельца. Благодаря этому обеспечивается более точное определение состояния масла.

Уровень масла в двигателе измеряется датчиком состояния масла (ÖZS) и передается на центральный информационный дисплей (CID) в E63. Температура и уровень масла в двигателе также измеряются и вычисляются датчиком ÖZS. Сигнал с ÖZS обрабатывается в DME.

Далее обработанный сигнал передается через PT CAN, модуль безопасности и межсетевого обмена (SGM) и K CAN на комбинацию приборов и на CID. Измерение уровня масла предотвращает его недопустимое падение и, тем самым, повреждение двигателя.

Отслеживание состояния масла позволяет точно определить, когда требуется его замена. При переполнении двигателя, которое может привести к его негерметичности, высвечивается предупреждение.

Датчик состояния масла (ÖZS)

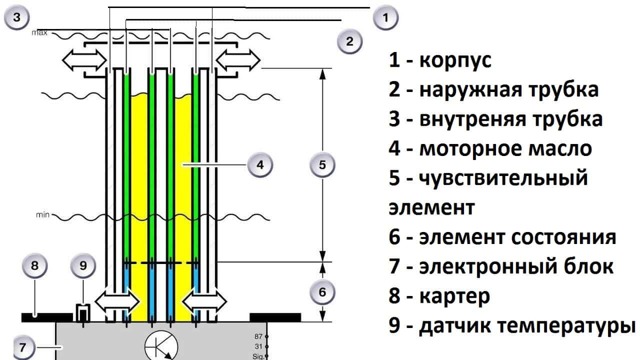

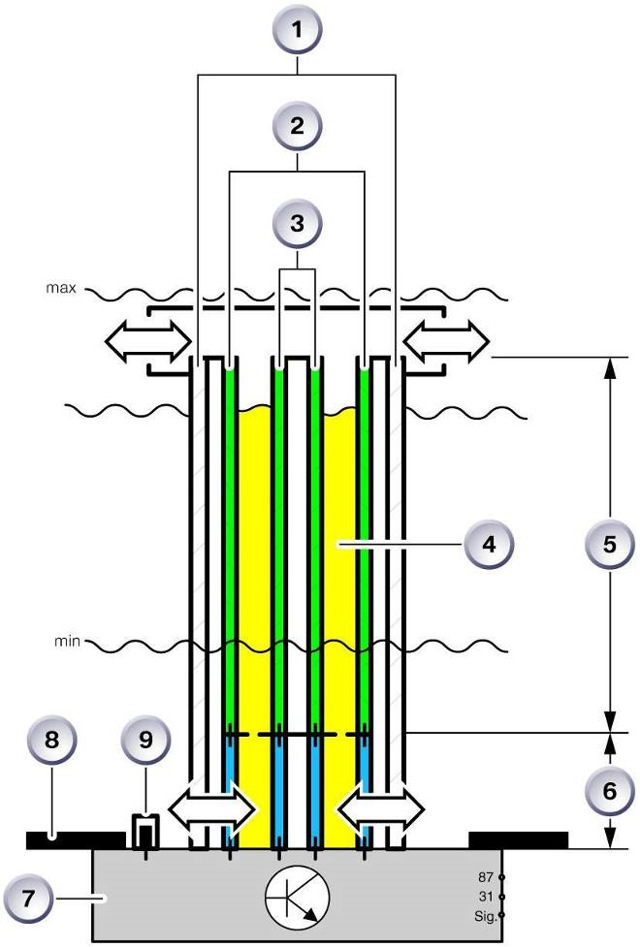

Датчик состояния масла двигателя БМВ Н52: 1 — Корпус; 2 — Наружная металлическая трубка; 3 — Внутренняя металлическая трубка; 4 — Моторное масло; 5 — Датчик уровня масла; 6 — Датчик состояния масла; 7 — Электронный блок датчика; 8 — Масляный картер; 9 — Датчик температуры;

Принцип работы датчика состояния масла Датчик состоит из двух цилиндрических конденсаторов, расположенных один над другим. Определение состояния масла производится посредством нижнего малого конденсатора (6). В качестве электродов конденсатора используются две металлические трубки (2 + 3), вставленные одна в другую.

Между электродами находится диэлектрик – моторное масло (4). Электрические свойства моторного масла изменяются по мере его старения и истощения топливных присадок. Диэлектрик: токонепроводящее вещество в электрическом поле. Электрическое поле проходит через диэлектрик.

При изменении электрических свойств моторного масла (диэлектрика) изменяется емкость конденсатора (датчика состояния масла). Это значение емкости преобразуется встроенным в датчик электронным блоком (7) в цифровой сигнал. Цифровой сигнал передается в DME в качестве информации о состоянии масла в двигателе.

DME использует это фактическое значение в качестве основы для расчета времени следующей замены масла. Уровень масла в двигателе измеряется в верхней части датчика (5). Эта часть находится в масляном картере на уровне масла. При падении уровня масла (диэлектрика) соответствующим образом изменяется емкость конденсатора.

Электронная схема датчика преобразует значение емкости в цифровой сигнал, который посылается на блок DME. Возможные неисправности/последствия Электронный блок датчика состояния масла снабжен функцией самодиагностики. При неисправности ÖZS в DME передается сообщение о неисправности.

Для измерения температуры масла в двигателе используется платиновый датчик температуры (9), расположенный у основания датчика состояния масла. Отслеживание уровня масла в двигателе, его температуры и состояния осуществляется непрерывно в течение всего времени, когда на контакт 15 подается напряжение. Подача напряжения питания на датчик состояния масла осуществляется с контакта 87.

Возможные неисправности/последствияЭлектронный блок датчика состояния масла снабжен функцией самодиагностики. При неисправности ÖZS в DME передается сообщение о неисправности.

Электронный контроль уровня маслаИзмерение уровня масла осуществляется в два этапа: статическое измерение уровня масла на стоящем автомобиле; динамическое измерение уровня масла во время движения;

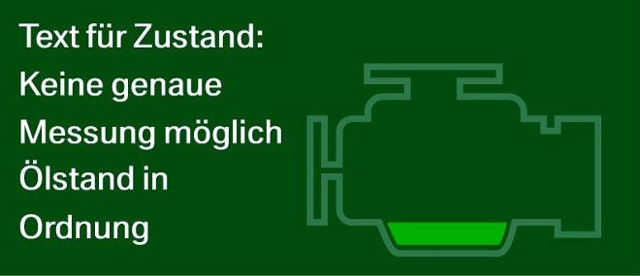

Статическое измерение уровня масла при выключенном двигателе Это только приблизительное измерение, т. к. ÖZS при выключенном двигателе распознает только минимальный уровень масла.

Уровень масла правильно измеряется только на работающем двигателе! При статическом измерении уровня масла водитель может при включенном зажигании определить, достаточен ли уровень масла для уверенного пуска двигателя.1. Важно, чтобы автомобиль стоял в горизонтальном положении, иначе результат измерения будет неправильным.2.

Выберите функцию бортового компьютера «Service» (ТО) > «Ölstand» (Уровень масла). Если для уверенного пуска двигателя имеется достаточное количество масла, на CID появляется графическое изображение двигателя с зеленым маслосборником.

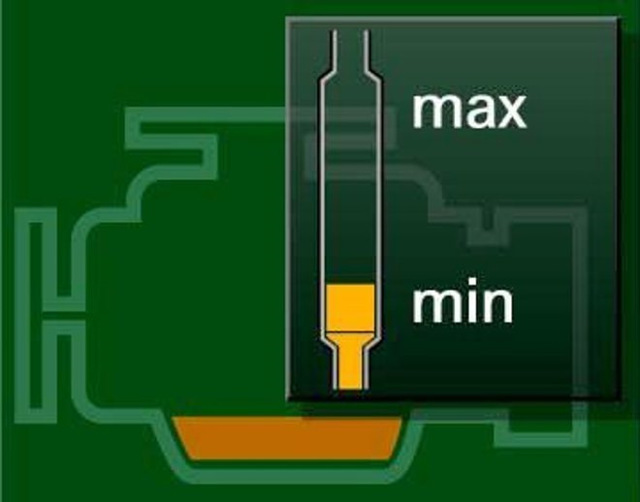

Контроль уровня масла 1

Если уровень наполнения близок к минимуму, появляется пиктограмма с желтым маслосборником и маслоизмерительным щупом, которое желтым цветом обозначает низкий уровень наполнения.

Необходимость в доливе масла +1 литр также отображается в виде текстового сообщения. При доливе менее 1 литра индикация не изменяется. Только при доливе 1 литра будет показан максимальный уровень.

Контроль уровня масла 2

Если уровень наполнения находится ниже минимума, появляется графическое изображение красного маслосборника и маслоизмерительного щупа, которое красным цветом обозначает низкий уровень наполнения.

Необходимость в доливе масла +1 литр также отображается в виде текстового сообщения. При доливе менее 1 литра индикация не изменяется. Только при доливе 1 литра будет показан максимальный уровень.

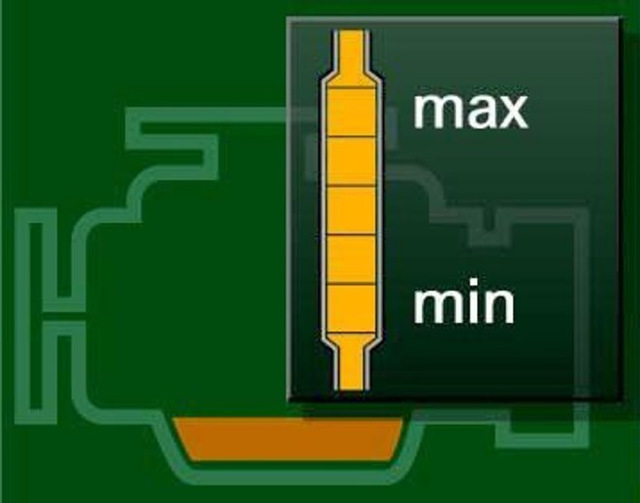

Контроль уровня масла 3

Если уровень наполнения выше максимума, появляется графическое изображение с желтым маслосборником и маслоизмерительным щупом, которое желтым цветом обозначает высокий уровень наполнения. Об этом водителя также известит текстовое сообщение.

Контроль уровня масла 4

Динамическое измерение уровня масла во время движенияПосле замены масла всегда следует производить динамическое измерение уровня масла (в течение прибл. 5 минут движения). Поскольку после замены масла отображается последняя записанная величина уровня масла, это может привести к ошибочной интерпретации уровня масла.При замене или перепрограммировании блока управления двигателем последняя величина уровня масла не записывается, и поэтому на дисплей будет выведено сообщение «Уровень масла ниже мин.». Только приблизительно через 5 минут работы двигателя будет отображен правильный уровень масла.1. Запустите двигатель.2. Выберите функцию бортового компьютера «Ölstand prüfen» (Проверить уровень масла).

3. Уровень масла измеряется. В ходе измерения может появиться символ часов. Символ часов может отображаться до 50 секунд после пуска двигателя, если нет результата измерения, или если результат длительного измерения не попадает в допустимый диапазон только что измеренного уровня масла.

Динамическое измерение уровня масла начинается, когда достигаются следующие параметры:— температура двигателя > 60 °C;— частота вращения коленвала двигателя > 1000 об/мин;— поперечное и продольное ускорение < 4 5 м/с(2).— Поступил сигнал поперечного ускорения от DSC.

На автомобилях без DSC учитывается только продольное ускорение, которое рассчитывается на основе факторов скорости и времени;— уклон < 5 % на протяжении 200 м движения по наклонному участку пути. Величина уклона определяется при помощи датчика давления окружающей среды в DME.

По достижении этих параметров показание уровня масла обновляется. После этого уровень масла измеряется непрерывно, а показание обновляется каждые 20 минут.

При динамическом измерении уровня масла во время движения через 15 с после показания уровня масла происходит выход из меню «Ölstand prüfen» (Проверить уровень масла) (скорость движения > 0);

Возможные индикации

Уровень масла в пределах нормы при выключенном двигателе на CID появляется графическое отображение уровня масла и указание O. K., что свидетельствует о том, что уровень масла достаточен для работы двигателя;

Контроль уровня масла 5

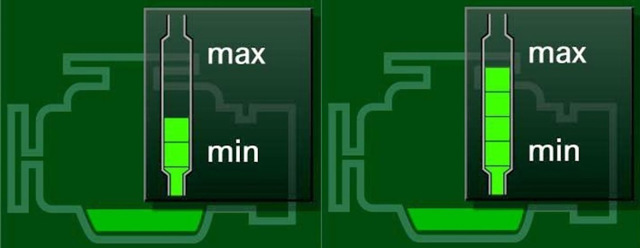

Уровень масла в пределах нормы при холостом ходе— на CID появляется графическое отображение уровня масла и указание O. K.

, что свидетельствует о том, что уровень масла достаточен для работы двигателя;— далее появляется еще одно графическое изображение, представляющее собой маслоизмерительный щуп;— оно показывает уровень масла зеленым цветом;

Zoom

Контроль уровня масла 7, 8

Недостаточный уровень масла— на CID появляется графическое отображение уровня масла и сообщение о необходимости долить 1 литр масла.

Если не долить масло, это требование будет повторяться снова и снова до тех пор, пока не будет превышен минимальный уровень масла;Уровень масла слишком высок— на CID появляется графическое отображение уровня масла и сообщение о том, что максимальный уровень масла превышен.

Избыточное количество моторного масла следует откачать до максимальной границы на СТО. Пока не будет откачано избыточное количество масла, это требование будет повторяться снова и снова до тех пор, пока уровень масла не опустится до максимального. Таким преимуществом обладает система контроля, дружественная по отношению к пользователю.

При переполнении двигателя маслом (угроза его разгерметизации) на комбинацию приборов выводится предупреждение; рис. Контроль уровня масла 2ТО

Если на дисплее появилось сообщение «SERVICE» (ТО), это свидетельствует о неисправности системы измерения.

В этом случае уровень масла прогнозируется на основе последней измеренной величины расхода масла. Он отображается на дисплее. Нет необходимости срочно обращаться на СТО. В меню «Service» показывается остаточный пробег. При неисправности комбинации приборов уровень масла можно также считать при помощи диагностического тестера. рис Контроль уровня масла 4

Нагло спижЖженно 🙂 с отличного сайта, за что им огромное спасибо. Полная статья вот www.bimmerfest.ru/dvigatel-bmw-n52-struktura-foto/

Что такое датчик уровня масла? Диагностика неисправностей ДУМ ВАЗ 2115 своими руками | ВАЗ РЕМОНТ

Датчик уровня масла (ДУМ) ВАЗ 2115 – предназначен для контроля уровня масла в двигателе, он расположен недалеко от масляного фильтра, который, как вы знаете, находится в картере двигателя. Сигнал от датчика поступает на соответствующий индикатор приборной панели.

Главная задача данного датчика заключается в контроле за уровнем масла и своевременной подаче сигнала на индикаторную лампочку, в случае его снижения до критической отметки.

Принцип действия базируется на измерении сопротивления тока, если масла достаточно, датчик погружен в жидкость — на его выходе сопротивление будет выше, чем сопротивление на сухом датчике при низком уровне масла. Некоторые автомобилисты путают датчик уровня масла с датчиком давления масла, о котором я неоднократно писал в предыдущих статьях.

Это разные датчики, хотя в них действительно много общего, ну, прежде всего оба они датчики, оба работают с маслом и являются сигнализаторами неисправности в масляной системе.

Неисправность этого датчика опасна масляным голоданием двигателя, то есть когда мотор работает без масла, грубо говоря «в сухую».

Когда горит лампочка датчика уровня масла это может означать что:

• В системе слишком низкий уровень масла;
• ДУМ неисправен.

Неисправности могут заключаться в замыкании или окислении контактов датчика, а также полном выходе датчика уровня масла из строя.

Как проверить датчик уровня масла ВАЗ 2115

Чтобы подтвердить или опровергнуть предположение о неисправности ДУМ можно просто проверить уровень масла в двигателе, для этого достаточно открыть капот и вынуть контрольный щуп. Более точная проверка выполняется следующим образом.

1. Заезжаем на яму, снимаем защиту.
2. Добираемся к датчику.
3. Включаем зажигание.
4. Отключаем провод питания датчика.
5. Используя вольтметр, проверьте напряжение между колодкой и массой, на рабочем датчике вольтметр покажет напряжение ~12в. В случае отсутствия напряжения возможно проблема в контакте, или обрыве провода, также могут быть проблемы с самим блоком индикации. Если ничего из перечисленного не подтвердилось, возможно датчик умер, в таком случае вам следует купить новый датчик уровня масла ВАЗ 2115 и заменить им неисправный.

Замена датчика уровня масла на ВАЗ 2115 своими руками

Замена ДУМ ВАЗ 2115 – не сложная процедура, которая под силу любому новичку. Для выполнения работы вам необходимо иметь эстакаду, ключ на «10», прямые руки и 20-30 минут времени зависимо от уровня ваших умений.

1. Поставьте машину на эстакаду или поднимите, используя подъемник.
2. Далее нужно выключить зажигание и отключить массу двигателя.
3. Теперь снимите поддон.
4. Отключите питание от датчика уровня масла.
5. Затем, используя торцовый на «10», открутите крепление датчика и снимите его.
6. Подготовьте новый датчик уровня масла, выполните установку и обратную сборку.

На этом у меня все, спасибо за то, что посетили ВАЗ Ремонт, добавляйте в закладки, подписывайтесь на рассылку новых статей, делитесь с друзьями в соц. сетях, буду оч. признателен.
