«Начинка» современных автомобилей содержит множество датчиков, которые призваны контролировать исправность различных систем и агрегатов. Одним из главных помощников водителя является лямбда-зонд. Но иногда он тоже способен выходить из строя. Не все автолюбители знают, как проверить лямбда-зонд своими руками и серьёзно сэкономить на походах в автосервис.
Лямбда зонд: что такое и где находится
Лямбда зонд (ƛ зонд) – датчик, который замеряет объём кислорода в выхлопных газах и сравнивает со стандартом. Иными словами, это кислородный датчик. Если показатели его не устраивают, он подаёт сигнал в блок управления.
Место нахождения зависит от числа датчиков в машине. Так, в ТС, выпущенных до 2000 года, чаще всего стоит один. В более поздних моделях — от 2 датчиков. Первый всегда находится под капотом, второй (если он есть) – под днищем машины.
Как работает датчик
Выхлопные газы проходят сквозь датчик, а внутрь него поступает чистый воздух из атмосферы. Из-за разной окислительной способности чистого воздуха и отработавших газов появляется разность потенциалов. Эти показания и отправляются в ЭБУ.

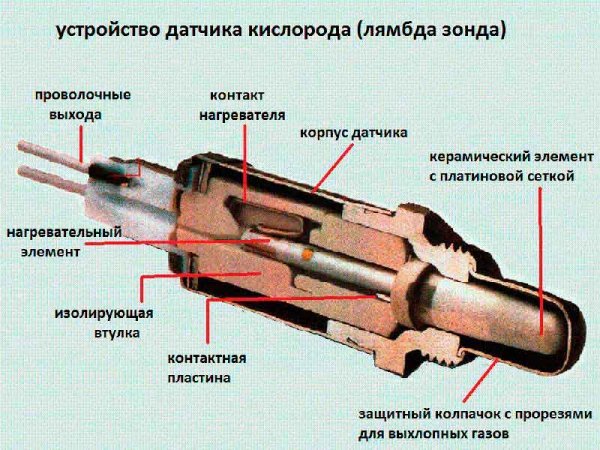

Внутри датчика спрятаны токопроводящий элемент, электроды, сигнальный контакт и заземление. Вся эта система начинает работать только после прогрева до 300–400 oC. Только при такой температуре твёрдый электролит способен проводить электричество.
Схема работы
Виды кислородных датчиков
Современные ТС оснащаются тремя видами датчиков.
Циркониевый. Одна из самых популярных моделей, основной элемент в составе — диоксид циркония. Наконечник керамический, начинает работать только при нагреве до 350 oC. Быстро разогревается за счёт вмонтированной нагревательной детали с керамическим изолятором.
Такие датчики делятся на 1, 2, 3 и 4 проводные.
Титановый. Наконечник устройства изготовлен из диоксида титана. Внешне датчик мало отличается от циркониевого, но работать начинает только при температуре от 700 oC. Из-за сложной конструкции, высокой стоимости и излишней чувствительности к температурным перепадам такие датчики редко используются.
Широкополосный. В отличие от предыдущих моделей, у этого датчика имеются две ячейки:
- Измерительная. Благодаря электронной схеме модуляции, в составе газов внутри ячейки сохраняется показатель ƛ =1.
- Насосная. Если смесь богатая, дополняет состав ионами кислорода из атмосферы, если обеднённая — выводит лишние молекулы кислорода из диффузионного отверстия во внешнюю среду.
Признаки и причины неисправности ƛ-зонда
Лямбда-зонд в процессе эксплуатации авто может выйти из строя. Чаще всего датчик ломается из-за некачественного топлива, попадания топлива или масла внутрь, или неполадок в системе подачи горючего.
О неисправности лямбда-зонда могут говорить следующие признаки:
- обороты растут до максимума, после чего резко выключается мотор;
- обороты на холостом ходу становятся нестабильными;
- мощность существенно падает при повышении оборотов;
- электронный блок выдаёт ошибку из-за поздней подачи сигнала с ƛ-датчика;
- машина едет рывками.
Чтобы вернуть датчику работоспособность, его необходимо вынуть и правильно очистить. Для этого снимают керамическую головку и убирают загрязнения тряпкой с химическим средством. Если и это не помогает, датчик придётся менять.
Как проверить лямбда-зонд на работоспособность
Существует несколько способов проверить лямбда-зонд на исправность. Самый простой и поверхностный — тщательный осмотр устройства, самый сложный — диагностика при помощи специального оборудования.
Внешний осмотр датчика
Итак, внешнее изучение кислородного датчика будет состоять из нескольких шагов:
- Проверить внешнюю часть, которая находится вне катализатора. Не должно быть оплавленных участков, обрывов или замкнутых контактов.
- Выкрутить датчик из катализатора и изучить нижнюю часть, обычно спрятанную в катализаторе. Пятна сажи на ней говорят о том, что топливо слишком концентрировано, двигатель и клапаны близки к износу или в выхлопной системе произошла утечка. Отложения серого цвета сигнализируют о высоком содержании свинца в топливе.
Проверка лямбда-зонда мультиметром (тестером)
Потребуется вольтметр, омметр или мультиметр, в котором объединяются оба эти устройства. Если используется последний, его нужно перевести в режим замера сопротивления. Чтобы испытать нагреватель датчика, необходимо:
- Вывести из колодки датчика контакты 3 и 4 разъёма (стандартно это белый и коричневый провода).
- Подсоединить контакты к выходам тестера и измерить сопротивление.
Показатели могут быть разными, обычно они варьируются в пределах 2–10 Ом. Цифра более 5 Ом говорит об отличной работоспособности датчика. Если сопротивление вообще не выводится на дисплей, это говорит о том, что в нагревателе лямбда-зонда порвался провод и требуется немедленная замена.
Прогрев зонда
Кроме того, мультиметром можно проверить восприимчивость наконечника кислородного датчика. Для этого нужно завести машину и прогреть мотор до 70–80oC. Последующий алгоритм будет таким:
- Довести мотор до 3000 оборотов в минуту и зафиксировать этот показатель на 2–3 минуты, пока датчик не прогреется.
- Минусовой щуп мультиметра подсоединить к массе машины, другой состыковать с выходом датчика.
- Изучить данные на тестере: они должны варьироваться от 0,2 до 1 В и меняться 10 раз в секунду.
- Надавить педаль газа в пол и резко отпустить её. Исправный датчик выдаст значение в 1 В, после чего резко упадёт до ноля. Если цифры на дисплее не меняются при действиях с педалью и показывают 0,4–0,5 В, датчик требует замены.
Если напряжения нет вовсе, стоит проверить проводку. Для этого нужно «прощупать» мультиметром все провода, соединяющие реле с выключателем зажигания.
Проверка осциллографом
Диагностика осциллографом будет более продуктивной, поскольку в этом случае можно зафиксировать промежуток времени, за которое меняется выходное напряжение. Нормальными считаются показатели ниже 120 мСек.
Итак, алгоритм проверки будет таким:
- Найти сигнальный провод датчика и подключить к нему осциллограф. Затем нужно завести мотор и разогреть его до 60–70oC. Это нужно, чтобы прогреть датчик воздуха и дождаться от него обратной связи. В процессе подготовки на осциллографе уже появится сигнал о генерации небольшого тока (до 1 В).
- Когда начнёт прогреваться лямбда-датчик, напряжение ещё немного вырастет. По мере прогрева до 300–400oC диаграмма приобретёт динамику.
- Если на прогретом двигателе дойти до 2500–3000 оборотов, исправный датчик должен показать такую картину:
- Если резко отпустить газ, смесь переходит в режим обогащения, а лямбда откликается таким образом:
В процессе проверки важно засечь, через какое время датчик переходит в рабочий режим, то есть когда на диаграмме появляется динамика. Также анализируется реакция на работу двигателя на 2000–3000 оборотов в минуту.
Если после прогрева сигнал стабильно находится только в нижнем или только в верхнем положении, датчик придётся менять.
Если сигнал напоминает плавную извилистую линию, как на картинке ниже, датчик сгорел или вышел из строя.
Проверка бортовой системой
Если в машине имеется ЭБУ, поиск неполадок можно существенно облегчить. Стоит обратить внимание на индикатор «Check Engine», который нередко предупреждает о проблемах с лямбда-зондом. Чтобы уточнить причину сигнала, достаточно подключить к бортовому компьютеру автосканер.
К кислородному датчику будут относиться ошибки:
- P0130: датчик отправляет неверные данные;
- P0131: сигнал слишком слабый;
- P0132: сигнал слишком сильный;
- P0133: КД медленно реагирует;
- P0134: датчик вообще не даёт сигнала;
- P0135: нагреватель первого датчика не функционирует;
- P0136: произошло замыкание второго датчика;
- P0137: КД2 медленно реагирует;
- P0138: КД2 слишком быстро реагирует;
- P0140: разрыв в цепи КД2;
- P0141: нагреватель второго датчика неисправен;
- P1102: слабое сопротивление нагревателя КД;
- P1115: цепь повреждена, считать данные невозможно.
Видео: как проверить работоспособность лямбда-зонда
Проверять исправность лямбда-зонда нужно регулярно, особенно если пробег машины перевалил за 50 000 км. Очень часто признаки выхода датчика из строя схожи с более серьёзными поломками. Вместо того, чтобы выискивать проблему в двигателе или электронике, порой достаточно поверхностно осмотреть лямбда-датчик.
- JuliaKurb
- Распечатать
Лямбда зонд лада гранта 8 клапанов
Снимаем датчики для замены и при демонтаже катколлектора системы выпуска отработавших газов. Работу проводим на холодном двигателе.
Расположенный в верхней части катколлектора датчик закрыт ресивером и впускной трубой двигателя, но демонтировать его можно сверху из моторного отсека. Для наглядности операции показываем при снятых ресивере и впускной трубе.
Расположение управляющего датчика концентрации кислорода:1 – место соединения колодки жгута проводов датчика с колодкой жгута проводов системы управления двигателем;2 – пластмассовый держатель жгута проводов датчика;3 – управляющий датчик концентрации кислорода. Сжав усики пластмассового держателя жгута проводов датчика, вынимаем держатель из отверстия в теплозащитном экране рулевого механизма.
При выключенном зажигании отжимаем фиксатор колодки жгута проводов системы управления двигателем…
…и отсоединяем колодку от колодки жгутов проводов датчика.
Рожковым ключом «на 22» выворачиваем датчик из резьбового отверстия в катколлекторе. В процессе эксплуатации датчик может «прикипеть» к катколлектору и тогда, как правило, рожковым ключом отвернуть датчик не удастся – будут срываться грани датчика.
В этом случае отвернуть датчик можно накидным ключом «на 22».
Чтобы надеть кольцо накидного ключа на шестигранник датчика, можно разобрать колодку жгута проводов датчика, вынув из нее наконечники проводов, или перекусить жгут проводов бокорезами, если датчик подлежит замене.
Вынимаем управляющий датчик концентрации кислорода. Операции по демонтажу диагностического датчика концентрации кислорода выполняем на смотровой канаве или эстакаде. Снимаем средний грязезащитный щиток моторного отсека (см.
«Снятие грязезащитных щитков моторного отсека»).
Соединение колодки жгута проводов диагностического датчика концентрации кислорода с колодкой жгута проводов системы управления двигателем расположено в моторном отсеке, рядом со щитком передка (над центральной частью рулевого механизма).
Отжав фиксатор колодки жгута проводов системы управления двигателем…
…отсоединяем колодку от колодки жгута проводов диагностического датчика концентрации кислорода.
Рожковым ключом «на 22» выворачиваем датчик из резьбового отверстия в катколлекторе. Учитывая расположение датчика в труднодоступном месте, отвернуть датчик лучше Z‑образным накидным ключом «на 22» (см. выше).
Лада гранта белый цвет
Вынув резиновый держатель 3 жгута проводов датчика из отверстия 2 в теплозащитном экране рулевого механизма, продеваем через отверстие колодку 1 жгута проводов.
Снимаем диагностический датчик концентрации кислорода. Устанавливаем управляющий и диагностический датчики концентрации кислорода в обратной последовательности.
Чтобы в процессе эксплуатации датчик не «прикипел» к катколлектору…
…перед установкой датчика наносим на его резьбовую часть тонкий слой противопригарной высокотемпературной присадки на основе графита.
Не допускайте попадания присадки или грязи на колодку проводов датчика и внутрь его через отверстия в наконечнике датчика. Затягиваем датчики предписанным моментом (см. «Приложения»).
Для идентификации автомобиля и достоверного подбора лямбда зонд Lada Granta 2190 2190 Седан, следует внимательно выбрать модификацию транспортного средства. Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.
), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства.
Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.
Выберете модификацию т/с для поиска лямбда зонд
Двигатель: объем — 1.6 л., мощность — 82 л.с., тип — бензиновый, модель — VAZ-11183. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 1.6 л., мощность — 87 л.с., тип — бензиновый, модель — VAZ-11186. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 1.6 л., мощность — 98 л.с., тип — бензиновый, модель — VAZ-21126. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 1.6 л., мощность — 106 л.с., тип — бензиновый, модель — VAZ-21127. Привод: передний. Год выпуска: 2013- наст. время
На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.
На автомобилях модели Лала Гранта предустановлено два датчика концентрации кислорода (далее — ДКК). Первый управляющий, второй диагностический.
Как правильно поставить крышку трамблера
Управляющий призван считывать количественный состав кислорода в выпускных газах с камер сгорания, диагностический – сканирует выхлопные газы, следующие на выходе с каталитического наполнителя.
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»
В ходе систематической эксплуатации автомобиля, некачественного топлива, нарушения регламента по обслуживанию контролеры выходят из строя. Процесс замены своими руками вовсе не сложный, но требует внимательности со стороны ремонтника.
Датчик кислорода на Лада Гранта: оригинал, аналоги, цена, артикулы
| Управляющий 21074-3850010-00 (8 клапанная Лада) | От 2400 |
| Диагностический 21074-3850010-00 (8 клапанная Лада) | От 2400 |
| NGK 95801 | От 1900 — 2100 |
| BOSCH 0 258 006537 | От 1900 — 2100 |
| ERA 570023 | От 1900 — 2100 |
| FENOX SD10100O7 | От 1900 — 2100 |
| BREMI 30223 | От 1900 — 2100 |
| DENSO DOX-0150 | От 1900 — 2100 |
| STELLOX 20-00028-SX | От 1900 — 2100 |
| PATRON HZ-30301006 | От 1900 — 2100 |
| Металлическая проставка | 250 — 300 |
| Электронный эмулятор | От 1600 |
| *цены указаны состоянием на май 2019 года |
Лямбда зонд (ДКК) предназначен для отслеживания содержания количества кислорода в выхлопных газах. Превышение воздуха в смеси называется «обогащением», а обратный процесс – «обеднением».
Оба фактора негативно отображаются на функциональности мотора. Что приводит к снижению мощности, нестабильной работе на холостом ходу, повышенным расходом топлива.
Где расположен кислородный датчик
Модель Лада Гранта оснащена двумя ДКК: диагностическим и управляющим. Первый находится в корпусе выпускного коллектора, второй – после муфты коллектора.
Доступ к оборудованию для проведения профилактики из-под днища автомобиля, а также, через верх моторного отсека.
Средний ресурс эксплуатации ДКК 80 – 110 тыс. км. в зависимости от соблюдения водителем рекомендаций изготовителя.
Ниссан кашкай холодно зимой решение проблемы
Признаки неисправности датчика кислорода на автомобиле Лада Гранта
Признаки во многом схожи с другими поломками, поэтому важно на начальном этапе корректно идентифицировать поломку.
- Затрудненный запуск мотора «на холодную», «на горячую»;
- Увеличенный расход горючего;
- Снижение мощности;
- Пассивная динамика разгона;
- Работа мотора не в такт;
- На приборном щитке сигнализирует индикатор о наличии системных ошибок электронного блока управления;
- Из выхлопной трубы слышны периодические прострелы, что указывает на обогащение (обеднение) горючей смеси;
- Дым синего, сизого, черного цвета из выхлопной трубы.
При обнаружении одного или нескольких признаков немедленно обратитесь к специалисту СТО для проведения
Причины сокращения ресурса эксплуатации оборудования
- Нарушение условий эксплуатации автомобиля, несоблюдение сроков проведения планового технического осмотра;
- Заправка машины некачественный горючим;
- Покупка с последующей установкой неоригинальных деталей;
- Нарушение технологии монтажа;
- Брак детали при изготовлении;
- Повреждение при аварии, столкновении, ударе;
- Некорректная работа прошивки электронного блока управления.
Диагностика контролера своими руками на Лада Гранта
Чтобы проверить оборудование используем мультиметр. Прибор имеется у большинства автомобилистов в гараже. Последовательность действий следующая:
- Помещаем машину над смотровой ямой;
- Снимаем концевики;
- Подсоединяем клеммы мультиметра;
- Активируем прибор в положение «Замер сопротивления»;
- Анализируем полученные данные.
Если стрелка тяготеет к бесконечности – лямбда зонд исправен, если стрелка опускается в ноль – деталь повреждена. Помните, что контролер неразборный, профилактике не подлежит.
Водителю на заметку. Мотористы СТО настоятельно рекомендуют приобретать детали с заводскими каталожными артикулами с целью предотвращения нестабильной работы силового агрегата.
Установка кислородного датчика на Лада Гранта
- Ключ на «17»;
- Ветошь;
- Дополнительное освещение;
- Диагностический и управляющий контролеры;
- Мультиметр для замера сопротивления в электрической цепи.
- Помещаем машину над смотровым каналом (ямой). При отсутствии используем гидравлический подъемный механизм;
- Глушим мотор, открываем капот;
- Ожидаем пока выхлопной контур остынет до безопасной температуры, чтобы не повредить кожные покровы кистей рук;
- Из-под днища отщелкиваем концевик с клеммами на диагностическом контролере. Выкручиваем его, заменяем новым. Надеваем концевики;
- По аналогии проводим замену управляющего контролера.
Замена завершена. Запускаем двигатель, проверка функционала оборудования. При условии соблюдения регламента последующая профилактика через 80 – 85 тыс. км пробега.
Замена датчика кислорода Лада Гранта — диагностический и управляющий датчики
На автомобиле Лада Гранта установлены два датчика кислорода – управляющий и диагностический. Первый датчик отвечает за качество и количество смеси в камере сгорания, второй осуществляет контроль каталитического нейтрализатора.
Управляющий датчик кислорода на Гранте расположен в верхней части коллектора, диагностический за катализатором.
Описание диагностического и управляющего датчика кислорода
Управляющий датчик кислорода Лада Гранта принцип работы
Кислород, содержащийся в отработавших газах, реагирует с датчиком кислорода, создавая разность потенциалов на выходе. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода – бедная смесь) до 0,9 В (мало кислорода – богатая смесь).
Внимание! Для нормального функционирования датчика, ему необходима температура не ниже 360°С.
Специально для того, чтобы датчик быстро набирал необходимую температуру сразу после пуска двигателя, в него встроен нагревательный элемент. Таким образом датчик контролирует богатую и бедную смесь в камере сгорания.
Каталожный номер управляющего датчика 21074-3850010-00
Диагностический датчик кислорода Гранта принцип работы
Этот датчик полностью взаимозаменяем с управляющим, работает по аналогичной с ним схеме. Но, отличия его в том, что он посылает сигнал об отработавших газах после нейтрализатора. Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от значений управляющего датчика.
Каталожный номер диагностического датчика 21074-3850010-00
Признаки и неисправности датчиков кислорода на Гранте
Основных неисправностей датчиков может быть всего несколько:
- Химический компонент неисправен, что приводит к увеличенному отклику датчика и периода его срабатывания
- Электрическая неисправность датчика например обрыв цепи или механическое повреждение
Признаки неисправности датчиков кислорода
- нестабильная работа двигателя
- снижение мощности мотора
- увеличенный расход топлива
Прежде чем заменить датчик(ки) на новые, необходимо проверить работоспособность ваших старых. Сделать это можно при помощи мультиметра.
Как проверить датчик кислорода самостоятельно
Проверять датчики будем с помощью мультиметра. Для удобства желательно загнать автомобиль на эстакаду или смотровую яму.
Аккуратно отсоединяем колодку проводов от датчика нажав на пружинный фиксатор. Далее необходимо включить зажигание.
- На колодке проводов указана нумерация выходов. Нам необходимо проверить питания нагревательного элемента на выводе «В»
- Далее минусовой щуп вольтметра подсоединяем к массе двигателя
Проверяемое нами напряжение должно быть не менее 12В. Если оно меньше или его совсем нет значит неисправен либо ЭБУ, разряжен аккумулятор или электрическая цепь.
Проверяем исправность цепи питания датчика и ЭБУ
Минусовой щуп вольтметра подсоединяем к к выводу «С» колодки датчика
Второй щуп к значению «А» и замеряем тем самым напряжение между двумя выводами. Напряжение должно быть 0,45 В. Если напряжение не поступает на колодку или оно отличается более чем на 0,02 В, значит, неисправна цепь питания или электронный блок управления.
Самостоятельная замена датчика
Если после проверки мы убедились, что датчик неисправен, его следует заменить. Для этого нужно обратиться либо в автосервис, или сделать это самостоятельно.
Для замены датчика нам потребуется всего лишь ключ на 22мм.
- Отсоединяем минусовую клемму АКБ
- Аккуратно вытаскиваем колодку проводов из датчика
- Ключем на 22мм аккуратно выкручиваем старый датчик и устанавливаем новый.
Как видим все просто и легко. Основной проблемой на начальном этапе является определение неисправности датчика (лямбда зонд). На самом ли деле причина в нем, после того как убедимся в его неисправности можно смело менять на новый.
Lada Kalina как заменить Лямбда Зонд 8 клапанная, видео.
https://www.youtube.com/watch?v=0WNge9o5ii0
Датчик кислорода на Лада Гранта: где находится, замена
Система управления двигателем современного автомобиля предусматривает целый ряд датчиков, собирающих информацию о том, насколько правильно функционирует тот или иной его узел. Благодаря им электронный «мозг» машины имеет возможность вносить определенные коррективы в работу силового агрегата.
Одним из таких информационных устройств является датчик кислорода (лямбда-зонд). Он устанавливается на все машины, соответствующие нормам экологичности выше Евро-2, в том числе и на отечественные автомобили.
В этой статье мы поговорим о предназначении, функциях, конструкции и неисправностях лямбда-зонда на примере «Лады Калины».
Роль лямбда-зонда
Датчик кислорода устанавливается на одном из элементов системы отвода отработанных газов. Обычно это коллектор или приемная труба. Его чувствительный элемент размещается так, чтобы он был в постоянном взаимодействии с выхлопными газами.
Собственноручный тюнинг фары на ВАЗ 2109
Задача зонда – определить количество кислорода в выхлопах. Об этом он информирует электронный блок управления двигателем. Последний, в свою очередь, основываясь на данных лямбда-зонда, а также датчика массового расхода воздуха (ДМРВ), корректирует количество топлива, подаваемого во впускной коллектор.
Но производители автомобилей таким образом не столько заботятся о том, чтобы ваша машина потребляла меньше горючего, сколько о том, чтобы она отвечала обязательным требованиям экологичности.
Без этого машина попросту не сойдет с конвейера.
Кислородный датчик здесь очень важен, ведь если мотор будет потреблять идеальную топливную смесь, количество вредных примесей в выхлопных газах сведется к минимуму.
Описание и устройство
Чтобы датчик нормально работал, он должен иметь температуру не менее 300°, поэтому после старта двигателя его разогревает встроенный тепловой элемент. Следует учитывать, что при применении этилированного бензина может наступить отравление кислородного датчика. Это также возможно, когда на заводе герметизируют двигатель силиконовыми герметиками, выделяющими летучие вещества.
Их присутствие может вывести прибор из строя и негативно сказаться на работе самого мотора при попадании в камеру сгорания. Контроллер двигателя реагирует на это, записывая в память ЭБУ сообщение об ошибке.
Первые кислородные датчики разогревались только от выхлопных газов. Встречается также название «лямбда-зонд».
На автомобильных форумах давно исписано множество страниц на тему, что такое лямбда-зонд и какие у него бывают неисправности.
Лямбда — это именно та вещь, с которой механики и диагносты встречаются чаще всего. Самый простой способ диагностировать УДК — это замер напряжения на сигнальном выходе. Если оно не превышает 0,45 В, это означает, что зонд работает исправно. Особую опасность для нормальной работы кислородного датчика представляет сажа, откладывающаяся на нем при работе двигателя на переобогащенной смеси.
Датчик располагается в специальном отверстии выпускного коллектора на резьбе очень близко к блоку цилиндров. С неисправным кислородным датчиком не получится легально пройти плановый технический осмотр. Машину направят на ремонт, а ЭБУ переведет ее в аварийный режим, в котором она не выдаст свой мощностный потенциал полностью.
Частота смены лямбда-зонда на новый в среднем составляет 50 000 км. То есть после первых 50 000 пробега и далее. Количество зондов на современном автомобиле может достигать 4-х (на Калине их обычно два). По количеству имеющихся контактов кислородный датчик может быть:
- одноконтактным;
- двухконтактным;
- трех- и четырехконтактным.
На Лада Калина датчик — трехконтактной системы. Один провод является сигнальным и подходит к блоку управления двигателем, а второй — к нагревательному элементу, третий заземляющий. Их точность гораздо выше, чем у более простых одноконтактных.
Качество топлива, а именно наличие в нем металлоорганических присадок, напрямую влияет на точность показаний лямбды. Эти присадки являются наиболее опасными для кислородного датчика загрязнителями при образовании выхлопных газов.
Где находится датчик кислорода на «Калине»
Что касается расположения лямбда-зонда, то в «Калине» он установлен на выпускном коллекторе (штанах). Но здесь есть один нюанс. Если ваш автомобиль соответствует классу экологичности Евро-3 и выше, т.е. относится к последним модификациям, на нем установлен не один, а два кислородных зонда: управляющий и диагностический.
Первый, как и было сказано, расположен на выпускном коллекторе. Вышеописанные функции выполняет именно он. А где же находится другой?
Установлен диагностический датчик кислорода после нейтрализатора. «Калина» с его помощью контролирует первый зонд, и если он выйдет из строя, электронный блок немедленно сообщит об этом водителю.
Как устроен лямбда-зонд
Датчик кислорода «Калина» имеет простую конструкцию, основу которой составляют два электрода, покрытых диоксидом циркония. Они размещены в той части корпуса, которая помещается внутрь элемента выхлопной системы, и сверху защищены перфорированным стальным экраном. Контакты соединены с разъемом датчика, через который он подключается к блоку управления.
Конструкция зонда заключена в металлический корпус с резьбой и юбкой под гаечный ключ в нижней части. Некоторые модификации современных датчиков дополнительно оснащены электрическими нагревателями. Они необходимы для того, чтобы устройство начинало функционировать с первых секунд запуска двигателя.
Без них оно включается в работу только после того, как температура внутри коллектора достигнет 300-4000С.
Почему плохо заводится лада гранта на холодную
Диагностический зонд имеет такую же конструкцию, как и управляющий датчик концентрации кислорода. «Калина» в этом плане выигрывает за счет того, что эти устройства взаимозаменяемы.
Принцип работы
Работа лямбда-зонда, независимо от его модификации и марки (модели) автомобиля, построена на разности потенциалов между его электродами. Иными словами, электронный блок управления определяет, насколько изменяется напряжение, подаваемое им на датчик кислорода.
«Калина» не исключение. Ее зонд способен улавливать колебания напряжения на контактах в пределах 50-90 мВ. Низкий уровень сигнала указывает на то, что топливная смесь слишком бедная, т.е.
в ней много кислорода, и наоборот, чем выше напряжение, тем богаче смесь, поступающая в цилиндры.
Как уже говорилось, лямбда-зонд начинает работать только после прогрева до 300-4000С. До этого электронный блок управления не учитывает его показания.
В первые минуты работы двигателя концентрация топливной смеси рассчитывается на основании данных датчиков массового расхода воздуха, температуры охлаждающей жидкости, положения дроссельной заслонки и числа оборотов коленвала.
Когда зонд прогреется до нужной температуры, а для этого необходимо 5-7 минут, электронный блок управления включает его показатели в общую формулу расчета количества топлива.
Лямбда зонд лада калина — Авто-ремонт
Управляющий датчик кислорода(далее УДК) предназначен для регистрации количества кислорода в выпускных газах, поступающих из двигателя в каталитический нейтрализатор системы выпуска отработавших газов.
Электронная система управления двигателем (ЭСУД) просчитывает длительность впрыска топлива по следующим параметрам: массовый расход воздуха, обороты коленвала, температура охлаждающей жидкости, положение дроссельной заслонки, запрашиваемый момент, дополнительные потребители(фары, печь, звук и т.д.).
Для режима повышенной мощности, пуска, отключения подачи топлива, защиты ЭСУД, всё так и происходит. Показания управляющего датчика кислорода(УДК) не учитываются. Учитываются показания датчика именно в режиме равномерной нагрузки. Эти показания используются для корректировки топливо-воздушной смеси, или длительности впрыска топлива, в зависимости от других, не учтённых факторов.
- Как результат, качественная топливо-воздушная смесь.
- Не учитываемые ЭСУД факторы — степень износа двигателя, закоксованность, изменения атмосферного давления, качество топлива, разброс данных(допустимые отклонения в показаниях) полученных с других датчиков и образовавшиеся из-за этого ошибки.
- датчик кислорода 4х4
- датчик кислорода Приора, Калина
Управляющий датчик концентрации кислорода установлен на корпусе приёмной трубы катколлектора. На фотографиях под номером 1.
Принцип действия
Управляющий датчик кислорода выполнен не разборным, вместе со жгутом проводов и колодкой контактов. Как следует из названия, изменяет уровень опорного сигнала в зависимости от количества кислорода в выпускных газах. Сигнал датчика обрабатывается контроллером ЭСУД. Что желательно знать о принципе действия?
В процессе работы двигателя, после прогрева УДК, контроллер реагирует на изменения диапазона сигнала, обеднением или обогащением топливо-воздушной смеси. Реакция контроллера на показания УДК разносторонняя. Это команда, в текущем процессе, на изменение качества смеси и внесение в память последнего набора данных, для вызова этих режимов в процессе последующей работы.
Магнитола пионер греется сильно
Если рабочая часть УДК не нагрелась до 300 градусов по Цельсию датчик не активен — уровень сигнала нулевой. В холодном состоянии сопротивление чувствительного элемента УДК несколько МОм.
При повышении температуры сопротивление уменьшается и уровень сигнала входит в определённый диапазон. Внутри УДК имеется специальный нагревательный элемент. К нему подводится питание, управляемое ЭСУД, с использованием в цепи реле.
- Таким образом имеем на колодке цепь контроллера, реле и контакты непосредственно датчика.
- Конструктивные особенности датчика в том, что его чувствительный элемент химически активен и может быть «отравлен» соединениями свинца и кремния(их парами).
- Возможные причины выхода из строя
- Этилированный бензин(присутствие соединений свинца в топливе) приводит к выходу из-строя УДК «за 4 бака».
- Применение герметиков на основе силикона(соединения кремния) при сборке двигателя могут привести к таким-же результатам. Само собой, если сборка с применением герметиков исключает контакт, с системами питания, выпуска, вентиляции — то силикон не повредит(например при установке корпуса помпы).
- Попадание смазок, воды на контакты колодки, керамический изолятор.
- Механические повреждения корпуса, жгута проводов, колодки, контактов.
Определение неисправности
- Схема подключения
- Неисправность может быть в цепи нагревателя УДК и в цепи самого датчика.
- Код неисправности Р0030, Р0032 обозначает неисправность нагревателя.
- Проверка цепей нагревателя проводится для цепи питания и для цепи управления нагревателя УДК:
- для цепи питания нагревателя выключаем зажигание, отсоединяем колодку жгута проводов;
- отсоединяем колодку жгута от контроллера. Проверяем контакт Х1/С4 замыканием на бортовую сеть автомобиля;
- если замыкания нет то неисправен контроллер;
- когда замыкание есть, отсоединяем колодку УД;.
- проверяем замыкание контакта «D» колодки УДК на бортовую сеть;
- наличие замыкания говорит о неисправности жгута проводов;
- отсутствие замыкания при коде Р0032 — означает поломку УДК.
Все действия с колодками необходимо проводить при отключенном зажигании!
При коде Р0030 проводим следующие действия:
- колодка контроллера должна стоять на месте;
- колодка УДК должна быть снята;
- затем включаем зажигание и проверяем наличие напряжения питания на контакте «В»(12В);
- отсутствие напряжения питания означает обрыв в цепи питания нагревателя;
- далее проверяем сопротивление между контактами «В» и «D» УДК;
- измеряем напряжение на контакте «D» — если менее 1В, то обрыв в цепи управления УДК;
- если сопротивление более 1кОм неисправен УДК;
- в противном случае неисправен контроллер.
Признаки неисправности кислородного датчика
Неисправность датчика кислорода «Калине» и ее владельцу может обернуться более серьезными проблемами.
Дело в том, что без него двигатель работает в аварийном режиме, а это чревато не только увеличенным расходом топлива и нарушением экологических норм, но и возникновением такого явления, как детонация.
Чтобы этого не допустить, важно знать, какие признаки может подавать ваша «Лада Калина», датчик кислорода у которой вышел из строя. Симптомами неисправности лямбда-зонда могут быть:
- постоянно горящая на приборной панели сигнальная лампа «CHECK»;
- заметное снижение мощности;
- плавающие обороты на холостом ходу;
- увеличение расхода топлива.
Замена кислородного датчика и выбор топлива
Так как лямбда-зонд не подлежит ремонту, его в случае выхода из строя просто заменяют, да и стоит он в пределах 1 500 рублей, что не такая большая сумма. Для замены вам понадобится мультиметр или же вольтметр, смотровая яма и специальный ключ. Процедуру замены начинают с того, что датчик отключают от бортового компьютера.
Далее с помощью вольтметра замеряют уровень напряжения на датчике, включив зажигание. Нормальным значением напряжения считается 0,45 В. В том случае, если оно отсутствует или же отличается на 0,02 в ту или иную сторону, это может свидетельствовать о неисправности датчика кислорода.
Установив неисправность датчика, приступают к его замене. Для этого извлекают держатель провода датчика из отверстия его защитного экрана. Далее ключом на 22 датчик выворачивается из каталитического коллектора.
Непосредственно же для его демонтажа потребуется специальный ключ особой конфигурации. При этом некоторые опытные автолюбители выкручивают датчик обычным рожковым ключом на 22.
Монтаж нового датчика на место производится в обратном порядке.
Модификации лямбда-зондов для «Калины»
Обнаружив неисправность лямбда-зонда, поспешите его заменить. Это, конечно, обойдется вам недешево (порядка 2500 рублей), но со сломанным датчиком лучше не ездить. Перед тем как заменить устройство, поинтересуйтесь, какой датчик кислорода в «Калине» устанавливается с завода. Именно такую модель и следует покупать для замены.
Первые модели «Калин», соответствующие нормам Евро-2, оборудовались зондами (каталожный номер 0 258 005 133). Эти же датчики использовались и для более поздних моделей в качестве первого зонда.
В настоящее время чаще применяются устройства все той же , но уже модификации 0 258 006537. От предыдущих датчиков они отличаются наличием нагревательного элемента.
Замена датчика кислорода на «Калине»
Для того чтобы заменить лямбда-зонд, необязательно обращаться в сервис. Если вы уверены в его неисправности и уже купили новое устройство, можете установить его своими силами. Для этого понадобятся:
- ключ на «10»;
- жидкость против ржавчины (WD-40 или аналогичная);
- ключ на «22».
Порядок выполнения работ следующий:
- Автомобиль устанавливаем на ровной площадке. Если двигатель горячий, даем ему остыть.
- Используя ключ на «10», откручиваем болт на «минусовой» клемме аккумулятора. Снимаем клемму.
- Находим датчик, отсоединяем от него разъем с проводами питания.
- Обрабатываем место соединения зонда с коллектором жидкостью против ржавчины. Даем время ей «поработать».
- Ключом на «22» выкручиваем датчик. На его место устанавливаем новый. Подключаем разъем.
- Присоединяем «минусовую» клемму к АКБ, фиксируем ее.
Вот, в принципе, и вся работа. Теперь остается запустить двигатель и проверить его работу на холостых оборотах. Если сигнальная лампа погасла, а силовой агрегат начал работать с заметным улучшением, значит, мы с вами сделали все правильно.
Катушка зажигания нива шевроле порядок проводов
Как видите, ничего сложного ни в устройстве, ни в замене кислородного датчика «Лады Калины» нет. Важно только вовремя заметить неисправность и устранить ее. А чтобы лямбда-зонд вашего авто служил как можно дольше, заправляйте его качественным топливом.
Определение неисправности
- Схема подключения
- Неисправность может быть в цепи нагревателя УДК и в цепи самого датчика.
- Код неисправности Р0030, Р0032 обозначает неисправность нагревателя.
- Проверка цепей нагревателя проводится для цепи питания и для цепи управления нагревателя УДК:
- для цепи питания нагревателя выключаем зажигание, отсоединяем колодку жгута проводов;
- отсоединяем колодку жгута от контроллера. Проверяем контакт Х1/С4 замыканием на бортовую сеть автомобиля;
- если замыкания нет то неисправен контроллер;
- когда замыкание есть, отсоединяем колодку УД;.
- проверяем замыкание контакта «D» колодки УДК на бортовую сеть;
- наличие замыкания говорит о неисправности жгута проводов;
- отсутствие замыкания при коде Р0032 — означает поломку УДК.
