Датчик давления масла УАЗ 409, Патриот, аварийный датчик масла

Давление масла в системе смазки — важный эксплуатационный показатель любого автомобиля, в том числе УАЗа. Недостаточное внимание к показаниям датчика контроля чревато серьёзными неисправностями и дорогим ремонтом.

Значения давление масла в автомобилях УАЗ

Силовые установки автомобилей УАЗ оборудованы двумя датчиками давления: контрольным, управляющим стрелочным или цифровым индикатором, и аварийным. Последний подаёт световой сигнал (включает лампочку на панели), если давление смазки уменьшается до 0,4–0,8 кгс/см2.

Аварийный датчик включает сигнальную лампу на контрольной панели, если давление масла уменьшается ниже установленного предела

Даже если мотор полностью исправен, значение давления зависит от условий эксплуатации:

• от степени вязкости масла;
• от температуры двигателя;
• от температуры окружающей среды;
• от частоты вращения коленвала (оборотов);
• от нагрузки;
• от использования радиатора охлаждения масла.

Показания индикатора давления масла обычно находятся в пределах 1–5 кгс/см2 и незначительно отличаются для различных моделей «уазовских» силовых установок.

В 2016 году легендарному российскому производителю автомобилей повышенной проходимости Ульяновскому автомобильному заводу исполнилось 75 лет.

УАЗ

https://www.uaz.ru/company/75

Таблица: значение давления масла в различных моторах

Размещение датчиков давления масла на автомобилях УАЗ

Положение датчика зависит от конструкции автомобильного мотора.

На УМЗ-417 и УМЗ-421 основной датчик находится с правой стороны (по ходу движения вперёд) мотора под генератором. Аварийный — между приводными шкивами коленвала и водяной помпы.

Положение контрольного датчика давления масла на двигателе УМЗ-417 отмечено цифрой 12

В 1977 г. начался пробег автомобилей по маршруту: Москва — Горький — Ташкент — Каракумы — Баку — Тбилиси — Ростов-на-Дону — Харьков — Москва. Газеты писали: «Каракумский пробег показал, что УАЗ — автомобиль, годный для эксплуатации в самых разнообразных климатических и почвенных условиях».

УАЗ

https://www.uaz.ru/company/75/karakumyi

На ЗМЗ-4021 и ЗМЗ-4104 основной датчик установлен за генератором. Аварийный — с левой (по ходу движения) стороны в нижней части масляного фильтра.

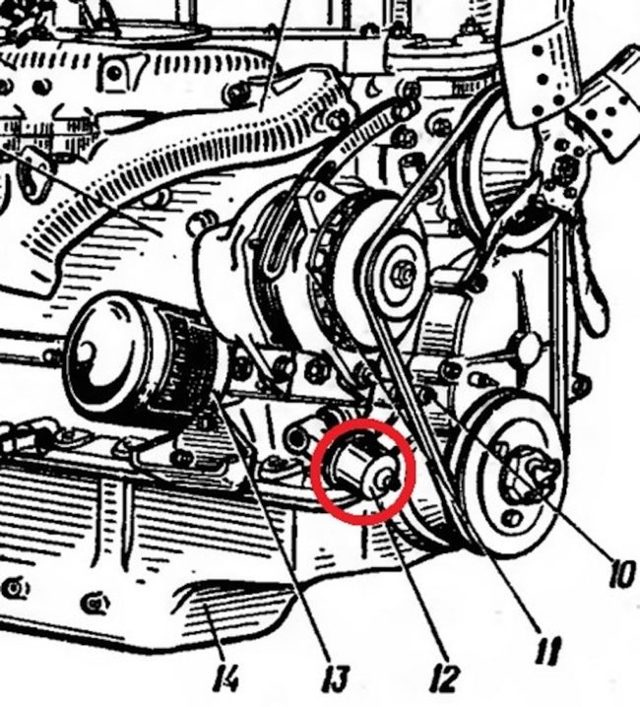

Положение датчиков давления масла отмечено цифрами 5 и 19

Оба датчика ЗМЗ-409 расположены по левой стороне двигателя за термостатом над коллектором отработанных газов.

На ЗМЗ-5143 основной датчик установлен справа (по ходу движения) на уровне верхнего среза шкива коленвала перед масляным фильтром.

Положение контрольного датчика давления масла отмечено цифрой 20

Аварийный — слева в передней части ГБЦ на уровне верхнего среза шкива вентилятора.

Весной 1973 года на протяжении 4,5 месяца продолжалась автоэкспедиция московских журналистов на двух автомобилях УАЗ-469 по маршруту Москва — Магадан — Москва. Водители-испытатели преодолели около 40 000 километров.

УАЗ

https://www.uaz.ru/company/75/magadan

Положение аварийного датчика давления масла отмечено цифрой 15

Оценка работоспособности датчиков

Детальная ревизия датчиков давления автомобилей УАЗ без специального оборудования невозможна. Но если есть сомнения в исправности, приблизительная оценка работоспособности приборов не вызывает затруднений.

В начале 1976 года на протяжении полутора месяцев в далёком северном крае проводились испытания опытного образца УАЗ-452 АС с целью создания автомобиля для Крайнего Севера. Основное отличие опытного образца — улучшенная термоизоляция кузова. За время испытаний УАЗы исколесили по Якутии около 12 000 км.

УАЗ

https://www.uaz.ru/company/75/yakutiya

Оценка аварийного датчика

В корпусе аварийного датчика находится мембрана, разрывающая под действием давления нормально замкнутые контакты в цепи питания сигнальной лампы. Она гаснет, когда давление превышает значение 0,4–0,8 кгс/см2.

Мембрана аварийного датчика включает питание сигнальной лампы, если давление падает ниже допустимой нормы

Характерные неисправности устройства:

• лампа не загорается при низком давлении;
• лампа горит при нормальном давлении;
• нарушение герметичности (течь масла).

Оценка работоспособности без снятия с двигателя

Когда сигнальная лампочка не загорается одновременно с включением зажигания, работоспособность датчика без демонтажа проверяют следующим образом:

1. Выключите зажигание автомобиля.
2. Отключите датчик от проводки.
3. Проверьте тестером сопротивление между контактом датчика и корпусом двигателя. У исправного датчика сопротивление близко к нолю. Если тестер показывает обрыв или большое сопротивление, датчик подлежит замене.
4. При отсутствии тестера проверьте работоспособность датчика с помощью лампочки с проводами. Один провод соедините с положительной клеммой аккумулятора, другим коснитесь контакта датчика. Если лампочка загорелась, значит, датчик условно исправен. Причина неисправности в другом.
5. В крайнем случае работоспособность датчика можно оценить с помощью штатной сигнальной лампы панели приборов. Снимите с контакта датчика провод и замкните его на корпус.
   Для проверки работоспособности аварийного датчика с помощью сигнальной лампы замкните провод на корпус
6. Включите зажигание. Если лампа давления на панели горит, датчик неисправен и подлежит замене.

Когда лампа на панели загорается с включением зажигания, но не гаснет после запуска мотора, а индикаторный прибор при этом демонстрирует наличие давления, работоспособность датчика, не демонтируя, проверяют следующим образом:

1. Заглушите двигатель, и выключите зажигание.
2. Отсоедините провод от датчика.
3. Включите зажигание. Свечение сигнальной лампы давления масла на панели свидетельствует, что датчик, скорее всего, исправен. Вероятная причина неисправности сигнализации — замыкание проводки.

Оценка работоспособности демонтированного датчика

Работоспособность демонтированного датчика оценивают с помощью тестера и насоса. Когда нет тестера, пользуются лампой с проводом или электронным индикатором контакта (замыкания).

1. Проверьте сопротивление между контактом и корпусом датчика тестером. При отсутствии цепи — отсутствии показаний измерительного прибора — датчик неисправен и однозначно подлежит замене.
   Сопротивление исправного датчик давления равно нолю
2. Если тестер показывает короткое замыкание или незначительное сопротивление, закрепите провода измерительного прибора на датчике с помощью зажимов.
3. Наденьте на штуцер датчика резиновый шланг от автомобильного насоса.
4. Сделайте несколько энергичных качков. Если датчик исправен, тестер покажет обрыв цепи.

Нарушение герметичности работающего датчика можно определить по потёкам масла под ним. Для проверки снятого с автомобиля прибора его обмазывают мыльной пеной и создают давление с помощью насоса. Утечка воздуха будет заметна по обильным пузырькам.

Видео: проверка на работоспособность датчика давления

Следует учесть, что аварийный датчик — контрольный прибор с регламентируемыми параметрами. С помощью приведённых выше советов можно примерно оценить его работоспособность, но не полную исправность и соответствие заданным техническим характеристикам.

Оценка контрольного датчика давления масла автомобилей УАЗ

Контрольный датчик устроен таким образом, что его сопротивление электрическому току изменяется в зависимости от измеряемого давления. Чем ниже оно, тем выше сопротивление датчика.

Чем ниже давление масла, тем выше сопротивление контрольного датчика

Среди неисправностей системы смазки автомобиля причиной которых может быть неправильная работа или поломка контрольного датчика давления масла следующие:

• неустойчивые или недостоверные показания контрольного прибора;
• отсутствие показаний;
• явно завышенные показания (стрелка «зашкаливает»).

Проверка сигнальных цепей

Прежде чем «грешить» на датчик, следует убедиться в исправности цепей индикатора контрольной панели.

• Заглушите двигатель, и выключите зажигание.
• Отсоедините провод от датчика давления.
• Включите зажигание. Отсутствие показаний индикатора свидетельствует о том, что короткого замыкания проводки не корпус нет.
• «Закоротите» провод контрольного датчика на корпус. Прибор на панели должен «зашкалить», что демонстрирует исправность цепи.

Оценка контрольного датчика без демонтажа

Оценить работоспособность поможет тестер.

1. Заглушите мотор, выключите зажигание.
2. Освободите датчика от проводки.
3. Измерьте сопротивление между контактом датчика и корпусом. У работоспособного прибора оно около 150–300 Ом. Точное значение можно найти в описании модели датчика.
4. Закрепите провода тестера на клемме датчика и корпусе.
5. Включите зажигание, запустите двигатель.
6. Сопротивление должно уменьшаться с ростом оборотов двигателя от измеренного в статическом состоянии значения до минимального, которое зависит как от характеристик датчика, так и от давления масла в двигателе.

Достоверность показаний работоспособного датчика проверяют, подсоединив вместо него механический манометр.

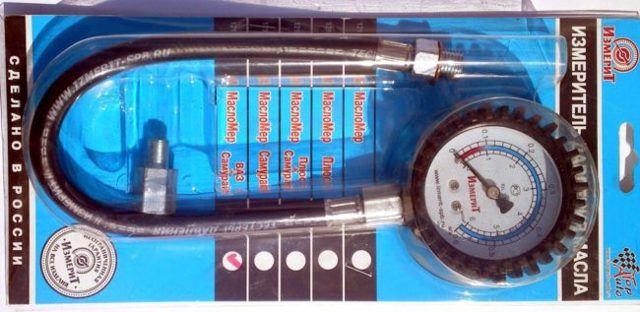

Точность показаний контрольного датчика давления масла контролируют механическим манометром

Видео: проверка давления масла механическим манометром

Проверка контрольного датчика давления, снятого с автомобиля

В гаражных условиях приблизительно оценить работоспособность снятого с автомобиля контрольного датчика давления масла можно, измерив с его помощью давление в шине. Для этого понадобится:

• автомобильный насос или компрессор;
• манометр;
• тестер;
• самодельный шланг-переходник со штуцером подкачки;
• технические характеристики датчика с графиком зависимости сопротивления от давления.

Последовательность действий:

1. Из подходящего шланга изготовьте переходник со штуцером подкачки на одном конце. Свободный конец шланга наденьте на резьбу датчика и зафиксируйте проволокой или хомутом.
2. Накачайте шину до давления 2–4 кгс/см2.
3. Измерьте тестером и запишите сопротивление между контактом и корпусом датчика.
4. Подсоедините с помощью шланга датчик к шине.
5. Повторно измерьте сопротивление.
6. Сравните полученные данные с таблицей (графиком) из характеристик датчика. Если есть большие расхождения, датчик не следует эксплуатировать.
   Характеристики контрольных датчиков давления масла разных моделей отличаются
7. Обмажьте датчик мыльной пеной и оцените его герметичность по отсутствию пузырьков.

Приведённые способы проверки приблизительные и не гарантируют полной исправности датчика давления масла.

Замена датчиков давления масла своими руками

Чтобы облегчить доступ к датчикам давления масла может потребоваться демонтаж каких-то дополнительных деталей, определяемых конструкцией модели автомобиля и двигателя. Например, инструкция на УАЗ-3151 рекомендует предварительно снять передний брызговик двигателя.

Микроавтобус УАЗ наибольшей популярностью из регионов пользуется в Якутии. Многие гости из центральной России, удивляясь количеству УАЗов, называют Якутию «Уазляндией».

Википедия

https://ru.wikipedia.org/

Для замены датчиков понадобится штатный набор инструментов автомобиля.

Перечень операций по замене контрольного датчика давления

1. Выключите зажигание, отключите аккумуляторную батарею от корпуса.
2. Снимите мешающие доступу детали.
3. Отверните винт крепления и освободите датчик от проводки.
   Используя отвёртку, выверните винт крепления сверху датчика
4. Ключом отверните датчик и демонтируйте. Шлицы для ключа на 17 находятся под корпусом датчика.

   Отверните датчик ключом и снимите его

5. Установите исправный датчик. Заверните прибор рукой и слегка подтяните ключом, не допуская значительных усилий.
6. Подключите датчик к проводке, закрепите наконечник винтом.
7. Подключите аккумуляторную батарею, запустите двигатель, оцените работоспособность.
8. Проверьте, нет ли подтекания масла.

   При необходимости осторожно подтяните резьбовое соединение.

Видео: замена контрольного датчика давления масла

https://youtube.com/watch?v=XRkmNRMuTzg

Перечень операций по замене аварийного датчика давления

1. Выключите зажигание, отключите аккумуляторную батарею от корпуса автомобиля.
2. Освободите доступ к датчику, сняв мешающие детали, если они есть.
3. Разомкните разъём, и отключите наконечник провода аварийного датчика от проводки.
4. Удерживая штуцер датчика ключом на 19, ключом на 22 отверните датчик и снимите его.

5. Отверните крепёжный винт и снимите провод с датчика.
6. Установите новый датчик в обратной последовательности и подключите его к проводке.
7. Включите аккумулятор, запустите двигатель, оцените работоспособность датчика.
8. Осмотрите датчик визуально. Если заметны подтекания масла, слегка подтяните резьбовое соединение.

Галерея: снятие аварийного датчика давления

Отверните крепёжный винт и снимите провод

Удерживая штуцер, отверните датчик ключом

Отключите наконечник провода аварийного датчика от проводки

Проверка работоспособности и замена датчиков давления масла автомобилей УАЗ — простая операция, доступная любому владельцу. Главное — знать, что делать.

Датчик давления масла Уаз Патриот 409

Датчик давления масла в моторе УАЗ Патриот выступает в роли важного компонента системы смазки. Ему требуется немалое внимание со стороны заботливого владельца рассматриваемого нами внедорожника. Датчик позволяет обеспечивать непрерывный контроль давления и достаточности смазки внутри работающего двигателя. Информация от компонента выводится на приборный щиток в салоне. Пищит датчик.

Сегодня практически каждый владелец осведомлен о том, какую угрозу мотору несет отсутствие требуемой величины давления или количества масла в системе. Именно поэтому исправность указанного датчика – это залог длительной эксплуатации двигателя. Если пищит датчик, значит, необходима замена. Однако не многие автовладельцы в курсе, где находится устройство и как все исправить.

Сегодня данному компоненту уделим внимание и рассмотрим особенности устройства, принцип передачи сигнала, расскажем где находится, а также как заменить пришедший в негодность датчик.

Конструкция датчика давления масла

С точки зрения конструктивной особенности датчика мотора УАЗ Патриот можно смело утверждать, что элемент является достаточно простым устройством.

Изделие выполнено в виде металлического корпуса, во внутренней части которого производитель поместил поплавок. Он перемещается по трубке.

У поплавка присутствует магнит, а трубка оборудована особым электрическим контактом, который управляется этим самым магнитом.

Когда в контуре наблюдается понижение давления, тогда магнит выполняет замыкание контакта, в результате чего возникшее напряжение передается к приборной панели. Как мы знаем, на ней присутствует специальный индикатор. Именно он является приемником указанного сигнала, о котором водитель узнает благодаря подсвечиванию символа.

Параллельно индикатору происходит загорание иконки «Check Engine», что зачастую пугает робкого водителя. Надпись рекомендует прекратить движение до выяснения причин.

На УАЗ Патриот, оснащенных системой «Евро 3», присутствуют два датчика, одним из которых фигурирует рассматриваемый нами компонент. На второй датчик возложена миссия передачи сигнального импульса в бортовой контроллер.

Элемент имеет вид бочонка, в который интегрирован резистор, способный изменять величину сопротивления. Датчик адресует информацию бортовому компьютеру о величине давления в смазочной системе мотора.

Итак, итожим, что первый датчик выполняет функцию аварийного сигнализатора, а второй наделен миссией передачи информации. Далее разберемся, где находится он.

При нормальной эксплуатации двигателя мало кто из владельцев обращает пристальное внимание на датчик. Когда элемент начинает тревожно сигнализировать о неполадках в моторе, то обладатели «Патриотов» судорожно суетятся в поисках причин и методов их искоренения.

Замена сальника полуоси Уаз Патриот

Кенгурин на Уаз Патриот

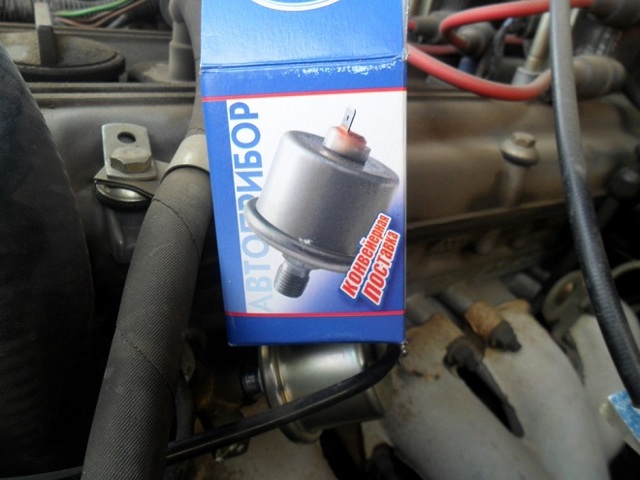

На фото ниже приведена конструкция датчика

Стоимость элемента невысока – порядка 500 руб. К замене следует склоняться в тех случаях, когда подтвержден факт выхода сигнализатора из строя. На УАЗ Патриот рассматриваемый нами датчик располагается верхней части моторного блока, а точнее – с правой его стороны. Устройство по примыкающему к нему проводу осуществляет передачу импульсов.

Иногда случаются ситуации, при которых масляный датчик приходит в негодность. Как же выполнить замену и понять, где находится он? Теперь рассмотрим особенности ремонтной процедуры.

Замена датчика давления масла

Процесс по замене можно реализовать собственноручно, не прибегая к помощи сотрудников сервисных станций. Для успешной работы владельцу понадобиться привлечь в помощь такие инструменты, как:

• ключи на «17» и «22»;
• отвертку.

1. Переходим к извлечению старого датчика.
2. Открываем капот и отыскиваем место его нахождения (указано ранее).
3. Моменты затяжки крепежа наконечника у подводящего кабеля ослабляем, после чего отводим сам провод.
4. Выкручиваем датчик давления масла.
5. На это же место устанавливаем новое изделие, выполняя все манипуляции в порядке, обратном процессу демонтажа.

Заводим мотор и убеждаемся в отсутствии раздражающего свечения индикатора на панели. Теперь процесс можно считать завершенным.

Весьма важным обстоятельством в данном вопросе является своевременность обнаружения момента выхода датчика из строя. Этому аспекту уделим несколько большее внимание и рассмотрим, какие неисправности могут свидетельствовать о таком неприятном инциденте.

Неисправности

Владельцы брутальных УАЗ Патриот иногда наблюдают следующую картину: при движении начинает предательски светиться лампа масляного давления и происходит звуковое сопровождение данного действия, то есть пищит панель.

Что это означает, подумает встревоженный водитель? Сначала необходимо остановить внедорожник, заглушить мотор выждать несколько минут и проверить масляный уровень.

Если он в норме, то можно подозревать сам датчик давления масла, пришедший в негодность.

Другое дело, когда на УАЗ Патриот установлена система «Евро 3». Здесь в числе причин может оказаться сбой в бортовой сети внедорожника. Естественно, ее необходимо проверить. Обрыв проводки, замыкание или окисление – далеко не редкость.

Здесь поможет наличие нового исправного датчика, которым владельцу следует обзавестись. После замены и запуска мотора наблюдаем за приборной панелью: если по-прежнему слышится писк датчика, то его рекомендуется отключить. Некоторые модификации UAZ Patriot после 2012 г.

уже не имели в конструкции данных сигнальных элементов.

• При писке сенсора эффективным действием будет отключение питающего провода, после чего в его цепь необходимо впаять резистор, сопротивление которого равно 1 кОм.
• На UAZ Patriot, оборудованных «Евро 3», при идентичной проблеме рекомендуют проверять масляный фильтр на отсутствие возвратного давления.
• Более простым способом избавиться от обозначенной неисправности является установка датчика от «КамАЗа».

Монтаж стрелочного датчика

Элемент с проградуированной шкалой, предоставляющий водителю возможность контролировать уровень масляного давления в реальном времени, можно считать наиболее эффективным вариантом. Чтобы установить такой датчик давления масла в «Патриот» понадобятся следующие вспомогательные средства:

• шланг, посредством которого устройство коммутируется с мотором;
• штуцер.

Установка.

1. Выбираем в салоне точку под установку датчика. Сверлим отверстие (как на фото).
2. Монтируем изделие в сооруженное отверстие, крепим его и подключаем шланг, который подводим к двигателю.

Теперь получается, что штатного датчика нет. Об этом «событии» может пищать приборная панель. Как ликвидировать эту «издержку производства»? Просто: привлекаем резистор с сопротивлением 110 кОм. Одну его «ножку» припаиваем к краю провода штатного датчика, а вторую к «массе» мотора UAZ Patriot.

Замена завершена, однако проверка работоспособности компонента не будет лишней.

Подведем итоги

Неоспоримым фактом является то, что датчик давления масла давления фигурирует в качестве одного из важных элементов смазочной системы мотора UAZ Patriot.

Его сигнал, то есть когда пищит датчик, на приборной панели, должен стать для владельца поводом к решительным действиям. Проще говоря, необходима замена. Если пренебрегать этой проблемой, то можно «попасть» на ремонт мотора.

Поэтому профилактические мероприятия по выявлению неисправного датчика всегда намного эффективней и дешевле, нежели дорогостоящее восстановление силового агрегата.

Датчик давления масла на УАЗ Патриот

Силовой агрегат на автомобилях УАЗ комплектуется датчиком давления масла и блок-контроллером, который в случае нарушений в работе системы сигнализирует о сбое, а на приборной панели загорается контрольная лампочка.

Эксплуатация двигателя при таких поломках недопустима – следует немедленно заглушить мотор, выключить зажигание и устранить неисправность.

В противном случае это приведёт к более серьёзным последствиям и дорогостоящему ремонту агрегата.

Принцип работы, устройство и типичные проблемы датчика давления масла

На двигателе ЗМЗ-409 и их модификациях, которыми оснащаются большинство УАЗ Патриот, датчик давления масла (ДДМ) установлен в верхней части крышки блока цилиндров с правой стороны. На устройстве имеется проводка, подключённая к блок-контроллеру для передачи сигнала срабатывания.

ДДМ заключён в металлический корпус, внутри него находится специальный поплавок в патрубке. Поплавок снабжён магнитом, а на выходе патрубка расположены электрические выводы, которые подают импульс магниту.

При перепадах давления масла в системе, поплавок движется, замыкает контакты и напряжение подаётся на контрольную лампочку. На приборной панели также загорается индикатор «Check Engine», дублируя проблему с двигателем.

Простота такого устройства в сравнении с электронными имеет преимущество устойчивости к работе в агрессивной среде при большой разнице температурных режимов.

Срабатывание контрольной лампочки давления масла на УАЗ Патриот свидетельствует о следующих причинах нарушения работы агрегата:

• Уровень масла в системе упал до критического. В этом случае необходимо выяснить причину утечки, либо быстрой выработки масла. Осматривают основные узлы, масляный насос, магистрали и нижнюю часть картера на предмет протечек. Часто на агрегатах УАЗ изнашиваются уплотнители, из-за чего давление масла в системе повышается и срабатывает аварийный ДДМ. После проверки масло доливается до нормативного уровня, двигатель прогревают на холостом ходу – если других поломок нет, то контрольная лампочка должна погаснуть.
• Обрыв, короткое замыкание в электрической цепи или выход из строя контроллера. Сначала осматривают проводку и клеммы контактов от датчика к контроллеру и к щитку приборов. Причина может быть в закисании клемм (их нужно зачистить мелкозернистой шкуркой и подсоединить вновь). Если визуально нарушение обнаружить не удалось, то используют обычный тестер, замеряя напряжение на участках проводки. Неисправный контроллер меняют на новый.
• При подаче устройством звукового сигнала бывает, что причиной этому служит засорившийся масляной фильтр. Его нужно снять, осмотрев входные магистрали на предмет засоров, и в случае необходимости заменить также на новый.
• Если после этого контрольная лампочка продолжает гореть, то вышел из строя сам датчик. Его замену можно выполнить самостоятельно, не прибегая к услугам автосервиса.

Замена датчика своими руками

Для замены ДДМ на УАЗ Патриот потребуется простой набор инструментов: ключи на «17», «22» и отвёртка с плоским лезвием.

1. Открыть капот, отсоединить клемму минус на аккумуляторной батарее. Затем открутить отвёрткой проводку на клемме датчика и регуляторе (провода нужно пометить разными цветами, чтобы не перепутать при подключении).
2. ДДМ закреплён на штуцере в масляной магистрали крышки головки блока цилиндров. Далее открутить винт верхнего крепления.
3. Затем отключить клеммы контактов на регуляторе.
4. Ключом на «17» отвернуть датчик от штуцера, проследив, чтобы штуцер не проворачивался в гнезде крышки блока.
5. Ключом на «22» снять сигнализатор с крепления.
6. Новый датчик установить на место в обратной последовательности, заменив при этом уплотнительный кольца. Места соединений обработать герметиком, а клеммы электрических контактов антикоррозийным составом, предварительно зачистив. После этого осматривают узлы двигателя на масляные протечки, проверяют уровень масла и запускают двигатель на холостом ходу на 5-7 минут при 2000 об/мин. Если в системе всё в норме и ДДМ установлен правильно, то контрольная лампочка перестанет гореть.

Выбор нового ДДМ на УАЗ Патриот зависит от комплектации двигателя. Подобрать его можно по VIN или типу силового агрегата. Оригинальный датчик аварийного давления мала для ЗМЗ-409 и различных модификаций, произведённый в России для ульяновского завода, имеет артикул 23.

3829 и стоит в среднем около 500 рублей. После установки нового датчика рекомендуют произвести профессиональный замер давления масла в системе.

Это поможет предупредить, либо выявить потенциальные неисправности, которые могут привести к нарушению работы клапанов и механизмов ГРМ.

Датчик давления масла УАЗ (Патриот и Буханка): замена механического и электрического указателя

Датчик давления масла в автомобилях семейства УАЗ регулирует уровень смазки узлов и деталей двигателя. Его принцип работы и функции традиционны — контроль давления масла в системе и подача сигнала при недостаточном или избыточном давлении. Однако автомобили УАЗ различной модификации и даже года выпуска имеют разные допустимые показатели давления масла и места расположения датчиков.

Принцип работы и основные параметры датчиков давления масла автомобилей УАЗ

Датчики давления масла автомобилей УАЗ различных моделей и модификаций заметно отличаются друг от друга. Поэтому автовладельцу при замене датчика необходимо быть очень внимательным. Маркировка нового элемента должна полностью совпадать с информацией, указанной на корпусе старого, вышедшего из строя.

«Хантер»

Датчик давления масла автомобиля УАЗ «Хантер» представляет собой резистор переменного тока — его сопротивление будет меняться в зависимости от давления. Он имеет маркировку ММ358 и следующие характеристики:

• рабочее напряжение — 12 В;
• максимально допустимое давление масла — 6 кг/см2;
• резьба под винт М4;
• при давлении масла 4,5 кг/см2 сопротивление датчика 51–70 Ом;
• работает в паре с указателем типа 15.3810.

Так выглядит датчик давления масла автомобиля УАЗ «Хантер»

«Буханка»

Датчик автомобиля УАЗ «Буханка» имеет маркировку 23.3829. Его технические характеристики и принцип работы аналогичны рассмотренному выше УАЗ «Патриот». Незначительное отличие заключается в том, что рабочим элементом является реостат, а не резистор.

Так выглядит датчик давления масла автомобиля УАЗ «Буханка»

«Патриот»

Датчик этой модели УАЗ маркирован как 2312.3819010. Его принцип действия тот же, что и у «Хантер» и «Буханка». Основной элемент — резистивное устройство, чувствительное к изменению давления масла в системе. Он имеет следующие технические характеристики:

• рабочее напряжение — 12 В;
• максимально допустимое давление масла — 10 кг/см2;
• резьба под винт М4;
• при давлении масла 4,5 кг/см2 сопротивление датчика 51–70 Ом;
• работает в паре с указателями всех типов.

Датчик давления масла автомобиля УАЗ «Патриот» паохож на своих предшественников

Расположение датчика

Датчик расположен в подкапотном пространстве автомобиля УАЗ. На моделях УАЗ «Буханка» и «Хантер» он установлен непосредственно на двигателе над выпускным коллектором. На УАЗ «Патриот» он находится там же, но закрыт защитным кожухом от высокой температуры и пара, выпускаемого коллектором.

Датчик установлен на корпусе двигателя над выхлопном коллектором

Проверка работоспособности

Технология проверки работоспособности датчика давления масла автомобилей УАЗ «Хантер» и УАЗ «Буханка» практически идентична, а для УАЗ «Патриот» предлагается несколько иной порядок действий.

«Хантер» и «Буханка»

Для диагностики исправности датчика давления масляной жидкости следует выполнить следующие действия:

1. Отсоедините разъём ХР1 от панели приборов в салоне автомобиля.
2. Включите зажигание.
3. Присоедините дополнительный кабель к контакту № 9 и замкните его на корпус. Индикатор давления масла на приборной панели должен показать 6.0 кг/см2.
4. Перекиньте дополнительный кабель на контакт № 10. Показания индикатора в салоне должны увеличиться до 10 кг/см2.

Если реальная величина давления соответствует указанным значениям, то датчик исправен. Если нет — его следует срочно заменить.

«Патриот»

1. Отсоедините клемму №9.
2. Включите зажигание.
3. Соединить клемму № 9 с массой колодки ХР1.

Исправный элемент при изменении давления должен показывать следующие значения:

• при 0 кгс/см2 — 290–330 Ом;
• при 1.5 кгс/см2 — 171–200 Ом;
• при 4.5 кгс/см2 — 51–79 Ом;
• при 6 кгс/см2 — 9.3–24.7 Ом.

При любом несоответствии указанных значений устройство подлежит замене.

Видео: проверка работоспособности с помощью манометра

Замена

Алгоритм замены датчика давления масла на автомобилях семейства УАЗ достаточно прост. Вам понадобятся следующие инструменты и расходные материалы:

  Система подсоса воздуха в карбюратор

• рожковый ключ на 17;
• рожковый ключ на 22;
• отвёртка;
• герметик.

Рекомендуется выполнять работы в следующем порядке.

1. Пометьте провода датчика, один из которых подключён непосредственно к его контакту, а другой к сигнализатору в салон, маркерами разных цветов. Отсоедините провода.
2. Открутить винт крепления наконечника провода, идущего к устройству.
3. С помощью отвёртки снимите защиту с двигателя.

   Гаечным ключом отсоедините минусовую клемму аккумулятора

4. Откройте капот.
5. С помощью ключа на 17 отсоедините минусовую клемму от аккумулятора.

   От неисправного датчика давления масла следует отсоединить два провода

6. Гаечным ключом на 22 выверните старый датчик.
7. Установите новый элемент, предварительно нанеся на его резьбу немного герметика.
8. К новому устройству присоедините помеченные ранее провода.
9. Для проверки работоспособности нового датчика запустите двигатель и через некоторое время посмотрите, не появились ли следы утечки масла. В противном случае плотнее затяните все болтовые соединения.

Таким образом, процедура проверки работоспособности и замены неисправного датчика давления масла на автомобилях семейства УАЗ достаточно проста. Особое внимание при установке нового устройства следует обратить на его маркировку — на разных моделях используются разные элементы. Удачи на дорогах!

carnovato.ru

Замена датчиков давления масла своими руками

Чтобы облегчить доступ к датчикам давления масла может потребоваться демонтаж каких-то дополнительных деталей, определяемых конструкцией модели автомобиля и двигателя. Например, инструкция на УАЗ-3151 рекомендует предварительно снять передний брызговик двигателя.

Микроавтобус УАЗ наибольшей популярностью из регионов пользуется в Якутии. Многие гости из центральной России, удивляясь количеству УАЗов, называют Якутию «Уазляндией».

Википедия

https://ru.wikipedia.org/

Для замены датчиков понадобится штатный набор инструментов автомобиля.

Перечень операций по замене контрольного датчика давления

1. Выключите зажигание, отключите аккумуляторную батарею от корпуса.
2. Снимите мешающие доступу детали.
3. Отверните винт крепления и освободите датчик от проводки.

   Используя отвёртку, выверните винт крепления сверху датчика

4. Ключом отверните датчик и демонтируйте. Шлицы для ключа на 17 находятся под корпусом датчика.

   Отверните датчик ключом и снимите его

5. Установите исправный датчик. Заверните прибор рукой и слегка подтяните ключом, не допуская значительных усилий.
6. Подключите датчик к проводке, закрепите наконечник винтом.
7. Подключите аккумуляторную батарею, запустите двигатель, оцените работоспособность.
8. Проверьте, нет ли подтекания масла. При необходимости осторожно подтяните резьбовое соединение.

Видео: замена контрольного датчика давления масла

https://youtube.com/watch?v=XRkmNRMuTzg

  Ошибка P0011 – неправильное положение распредвала

Перечень операций по замене аварийного датчика давления

1. Выключите зажигание, отключите аккумуляторную батарею от корпуса автомобиля.
2. Освободите доступ к датчику, сняв мешающие детали, если они есть.
3. Разомкните разъём, и отключите наконечник провода аварийного датчика от проводки.
4. Удерживая штуцер датчика ключом на 19, ключом на 22 отверните датчик и снимите его.

5. Отверните крепёжный винт и снимите провод с датчика.
6. Установите новый датчик в обратной последовательности и подключите его к проводке.
7. Включите аккумулятор, запустите двигатель, оцените работоспособность датчика.
8. Осмотрите датчик визуально. Если заметны подтекания масла, слегка подтяните резьбовое соединение.

Датчики давления масла системы смазки ЗМЗ-40905, 40911, диагностика

Контроль за давлением масла в системе смазки двигателей ЗМЗ-40905 и ЗМЗ-40911 осуществляется датчиком давления, показания которого выводятся на стрелочный указатель или индикатор расположенный на приборной панели.

Кроме того, система смазки снабжена датчиком аварийного давления масла и сигнализатором аварийного давления масла на приборной панели.

Датчики давления масла системы смазки ЗМЗ-40905, 40911, диагностика датчиков

Датчик указателя давления масла 23.3829000

Датчик 23.3829 представляет собой реостат, изменяющий свое сопротивление в зависимости от давления в системе смазки двигателя, относится к неремонтопригодным изделиям. Возможные неисправности датчика указателя давления масла двигателя, и их способы проверки указаны ниже.

Для стрелочных указателей давления масла Уаз Хантер с ЗМЗ-40905 и Уаз вагонной компоновки с ЗМЗ-40911

При неработающем двигателе стрелка указателя находится в конце шкалы или показывает давление больше нуля.

Если при включенном зажигания и неработающем двигателе, при этом контрольная лампа аварийного давления масла должна гореть, стрелка указателя находится в конце шкалы или показывает давление больше 0 кгс/см2, то возможно датчик вышел из строя или произошло замыкание на массу в цепи от него до указателя. Для установления причины следует отсоединить провод от датчика. Если неисправен датчик и нет замыкания на массу, стрелка должна вернуться в начало шкалы.

При работающем двигателе стрелка указателя находится в начале шкалы.

Если стрелка указателя после запуска и при работе двигателя постоянно находится в начале шкалы, при этом контрольная лампа аварийного давления масла не горит, то возможно датчик вышел из строя или произошел обрыв в цепи от него до указателя. Для проверки следует отсоединить провод от датчика и замкнуть его на массу. Если неисправен датчик, стрелка должна переместится в правый конец шкалы.

Для жидкокристаллического индикатора приборной панели Уаз Патриот с двигателем ЗМЗ-40905

Методика диагностики контрольных приборов, в том числе указателя давления масла, комбинации приборов Уаз Патриот подробно расписана в этом материале.

Сопротивление исправно работающего датчика 23.3829000 должно соответствовать следующим значениям :

1. При давлении масла 0 кгс/см2 сопротивление датчика : исправного — 290-330 Ом, предельно изношенного — 270-350 Ом. 2. При давлении масла 1.5 кгс/см2 сопротивление датчика : исправного — 171-200 Ом, предельно изношенного — 156-215 Ом. 3. При давлении масла 4.5 кгс/см2 сопротивление датчика : исправного — 51-79 Ом, предельно изношенного — 37-93 Ом.

При выходе сопротивления датчика за предельные значения он подлежит замене. Следует учитывать, что на правильность показаний указателя давления масла также оказывает влияние повышенное сопротивление контактов вследствие их окисления, в этом случае показания указателя уменьшаются.

Датчик аварийного давления масла 6002.3829

Датчик контактного типа, относится к неремонтопригодным изделиям. При снижении давления масла в системе смазки до величины срабатывания датчика, внутри него происходит замыкание контактов и подача напряжения на контрольную лампу сигнализатора аварийного давления масла панели приборов.

Если лампа аварийного давления масла не горит при включении зажигания.

Лампа аварийного давления масла должна загораться каждый раз при включении зажигания и неработающем двигателе.

Если лампа не загорается, при этом указатель давления должен показывать 0 кгс/см2, то возможно вышел из строя датчик или произошел обрыв в цепи от него до сигнализатора.

Для проверки надо отсоединить провод от датчика и замкнуть его на массу. Если цепь исправна и неисправен датчик, контрольная лампа на панели приборов должна загореться.

Если лампа аварийного давления масла горит постоянно при работающем двигателе.

Постоянное горение лампы сигнализатора при работе двигателя, стрелка указателя давления или контрольный манометр показывают при этом давление масла выше 1 кгс/см2, может быть следствием неисправности датчика и замыкания на массу в цепи от него до лампы сигнализатора. В данном случае следует отсоединить провод от датчика. Если нет замыкания на массу и сам датчик неисправен, то контрольная лампа на панели приборов должна погаснуть.

Правильно работающий исправный датчик должен срабатывать при понижении давления в системе смазки до 0.4-0.8 кгс/см2. При снижении давления срабатывания ниже 0,32 кгс/см2 или повышении выше 0,96 кгс/см2 датчик подлежит замене.
