Датчик давления масла, аварийного давления: где находится, как проверить

Перед тем, как начать проверку датчика давления масла (ДДМ) важно понять, как он работает. Только при этом условии будет понятен каждый этап проверки.

Виды ДДМ

Датчики давления масла подразделяются на два вида:

1. Механические. Используются на машинах, ставших легендами автопрома, в частности, ВАЗ 2101, УАЗ, Москвич 401/407/412/, 2141 и других.
2. Электронные. Устанавливаются на все современные авто, к примеру, отечественные ВАЗ 2114, Калина и другие модели «Лады», а также иномарки.

Механические датчики

Механические датчики по конструкции делятся на:

1. Устройства с двумя штоками и трубкой-капилляр.
2. Устройства с реостатом.

Первые состоят из корпуса, мембраны, двух штоков, герметической трубки.

При увеличении давления в системе смазки мембрана изгибается, давя на первый шток, тем самым увеличивая давление в трубке. Второй шток принимает это давление и передает его к дифманометру (находится на панели приборов).

Давление увеличивается — стрелка прибора отклоняется в большую сторону, падает – стрелка уходит влево вниз. Принцип действия, как у манометра.

Механический датчик давления масла с реостатом состоит из:

1. Корпуса.
2. Мембраны.
3. Ползунка.
4. Нихромовой обмотки (резистор).

Работает устройство по принципу вольтметра. Ключевую роль здесь играют реостат и ползунок.

Реостат меняет свое сопротивление в зависимости от того, куда смещается ползунок. Последний, в свою очередь, смещается в ту или иную сторону по мере изгибания или выпрямления мембраны.

Когда давление отсутствует, мембрана не деформирована и ползунок не перемещается, ток свободно проходит, не встречая на своем пути какого-либо сопротивления.

По мере увеличения давления и деформирования мембраны ползунок смещается по реостату, тем самым увеличивая сопротивление в цепи, соответственно, показания тока меняются, что и отображается на приборе в кабине водителя.

Все это фиксирует ЭБУ, к которому и подключен датчик. Он запрограммирован таким образом, что только один промежуток значений тока приравнивается к нормативному давлению масла. Выход за этот промежуток приравнивается к неверному значению.

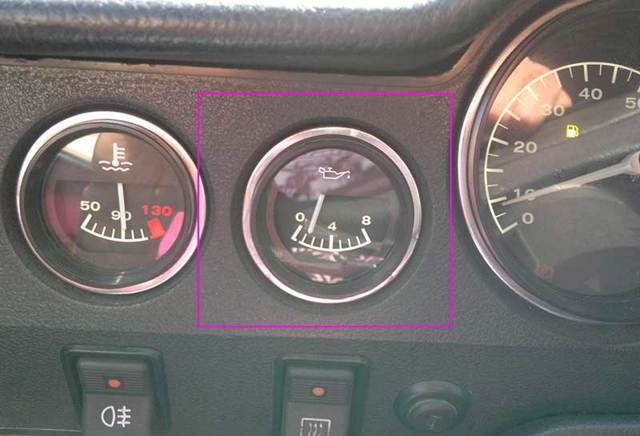

Это хорошо видно на стрелочных аналоговых манометрах, которые, по сути, являются обычными вольтметрами.

Электронные датчики

• Электронный ДДМ устроен на много проще, чем механический аналог поэтому он считается более надежным.
• По сути, это аварийный датчик, который не показывает значения давления в системе, а только оповещает водителя, когда оно в пределах нормы, а когда нет.
•
• Он состоит из:

1. Корпуса.
2. Мембраны.
3. Контактов.
4. Штока.

Принцип работы. Когда на мембрану датчика не воздействует давление, она не деформирована. Шток находится в положении, при котором контакты цепи замкнуты и через них идет ток. В этот момент в кабине горит лампа, за которой и наблюдает водитель.

Когда запускается двигатель, давление масла в системе увеличивается, прогибается мембрана, шток сдвигается, размыкая цепь. Лампочка тухнет.

Если после запуска двигателя лампа не погасла в течении 1-2 секунд, нужно срочно заглушить мотор и не запускать его пока не выяснится причина неисправности.

Подробнее здесь — что нужно делать если горит лампа давления масла https://autotopik.ru/remont/1062-gorit-lampa-davleniya-masla.html.

Исходя из вышесказанного, можно сделать вывод, что в основе проверки датчика давления масла на современных автомобилях лежит измерение мультиметром сопротивления резистора и проверка ДДМ на размыкание и смыкание цепи.

Для этого мультиметр переводят в режим измерения сопротивления или прозвона. Это зависит от того, датчик какого типа проверяется с резистором или без.

Но существуют и другие методы проверки, про которые мы расскажем ниже.

Диагностика датчика

Электронный и механический датчики давления масла проверяются разными способами, поэтому рассмотрим их каждый в отдельности.

Но прежде, чем приступать к проверке важно убедиться, что именно ДДМ является первопричиной не гаснувшей сигнальной лампы.

Сначала убедитесь, что масло в хорошем состоянии, а его уровень в двигателе в пределах нормы. Не забит ли фильтр по причине того, что жидкость в системе менялась очень давно. Убедитесь в исправности насоса.

ВАЖНО: проверьте проводку, идущую от датчика к ЭБУ, состояние и целостность контактов.

https://www.youtube.com/watch?v=SpWE6h6vbjM

Дальше найдите и снимите сам датчик. Делать это нужно на заглушенном моторе. Желательно остывшем. На разных авто узел может находится в разных местах.

Где находится датчик

Самые распространённые места его нахождения – около масляного фильтра, в верхней части двигателя около блока распредвала, или насоса.

Рассмотрим на конкретных моделях:

1. ВАЗ 2108/09/099. Расположен сверху в правой части двигателя (если смотреть по ходу движения) рядом с крышкой ремня ГРМ. От него отходит только один провод. Такое расположение характерно и для 8-клапанных двигателей на ВАЗ 2110/11.
2. ВАЗ 2110/11 16 клапанный двигатель. Расположен слева на двигателе (если смотреть по ходу движения) со стороны водителя на блоке распредвала между воздушным фильтром, модулем зажигания и масло заливной горловиной.
3. ВАЗ 2112, 16-клапанный двигатель. Находится сверху с левого торца (смотреть по ходу). Чтобы его найти нужно снять воздушный фильтр.
4. ВАЗ 2114. Находится справой внутренней стороне двигателя на головке блока цилиндров рядом с ремнем ГРМ. Сверху его хорошо видно . Для его демонтажа, снимите защитный колпачок, клемму и выверните ключом на 21.
5. Лада Калина. Расположен справа сзади двигателя возле ремня ГРМ, от него отходит один провод . Чтобы до него добраться нужно снять пластиковую крышку блока цилиндров.
6. Лада Приора. Расположен слева (если смотреть по ходу) сверху на блоке цилиндров под впускным воздушным коллектором. Чтобы его демонтировать необходимо сначала снять защитную пластиковую крышку двигателя, отодвинуть воздушный коллектор и торцовым ключом на 21 выкрутить его. Сидит он очень туго.
7. Лада Гранта 8 и 16 клапанный двигатель. Расположен сверху с правой стороны двигателя возле крышки ремня ГРМ . Чтобы его снять можно использовать свечной ключ или рожковый на 21.
8. ГАЗ «Газель» (двигатель ЗМЗ-405). Находится на БЦ, сверху с права. От него отходит только один провод.

Самый распространенный размер ключа для снятия датчика – 21. Можно использовать свечной ключ. Но все зависит от конкретной марки авто.

После того, как датчик давления был снят, посадочное место плотно закрывается чистой ветошью, чтобы туда не попала грязь и не вытекло масло при возможной работе двигателя.

Не лишним будет сделать замеры давления масла в система на холостых, средних и высоких оборотах. Для этого используют манометр, который вкручивают вместо ДДМ. Для снятия точных показаний важно обеспечить герметичность соединения.

Для каждой модели авто значения могут отличаться. Их можно найти в руководстве по эксплуатации.

К примеру, для ВАЗ 2112 16 клапанов нормативное давление масла в двигателе:

• на холостых оборотах 2 БАРа.
• на 5 тысячах оборотов от 4,5 до 6,5 БАР.

Если все показания в норме и лампочка при этом постоянно горит, значит информация не доходит до ЭБУ или доходит искаженной. Виной этому может быть датчик, который и нужно проверить.

Читайте по теме – что делать если пропало давление масла в двигателе.

Проверка электрического датчика давления масла мультиметром и лампочкой

Метод подходит для всех современных автомобилей «Лада», в частности, ВАЗ 2114, иномарок. Там, где идет только аварийное оповещение о низком давлении масла.

В таких автомобилях установлен датчик, работающий по принципу размыкая цепи. Давление в норме – цепь разомкнута, не в норме – сомкнута, лампочка горит.

Для проверки с помощью лампочки понадобятся:

1. Сама контролька на 12 V.
2. Электрический автомобильный насос или компрессор, желательно с манометром. Если их нет, то воспользуйтесь обычным ножным насосом.
3. Источник питания на 12 Вольт. Можно автомобильный аккумулятор или блок питания от компьютера.

Подключите минусовой провод АКБ к массе датчика, а плюсовой к аналогичному проводу, но через контрольку. Лампочка должна загореться. Если нет, то датчик неисправен.

Запустите насос или компрессор и подайте воздух на входной отверстие датчика. Если последний исправен, то лампочка должна потухнуть.

Регулируйте давление по манометру, оно не должно превышать 1.5 атмосфер иначе можно повредить мембрану. Оптимальные пределы от 0.5 до 1.5.

При проверке мультиметром понадобится:

1. Сам прибор, переведенный в режим «прозвонки».
2. Электрический насос или другой нагнетатель воздуха.

Подключите мультиметр к датчику, минус на корпус, плюс к центральному проводу. Цепь замкнется, должен появится сигнал.

Включите насос и подайте воздух под давлением во входное отверстие датчика. Следите за давлением по манометру.

Цепь должна разомкнуться и звук исходящий от мультиметра должен пропасть.

Проверка двух датчиков

Два датчика давления масла на современных автомобилях не редкость. Первый выполняет стандартную функцию, сигнализирует о наличии рабочего давления сразу же после запуска мотора.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Приборы для диагностики автомобиля

Диапазон его срабатывания (размыкания цепи) – 0.15…0.45 атмосфер. Проверяется от также, как мы описывали выше.

Второй датчик контролирует верхнюю границу давления масла на работающем двигателе. Он оповещает через световую и звуковую сигнализацию о низком давлении масла при высоких оборотах двигателя.

Работает и проверяется он также, как и первый датчик за исключением того, что:

1. Нагнетаться воздух должен с большим давлением. Для каждой марки авто оно может быть разным, но как правило, это 1.8 атмосфер. К примеру, на Volkswagen Golf с двигателем 1.8 — это 2.0 — 2.5 БАР. Поэтому тут обычным ручным насосом выполнить проверку не получится. А автомобильный компрессор нужно подключать к датчику очень герметично.
2. Цепь не замкнута постоянно, как у первого датчика, а наоборот, разомкнута. Поэтому лампочка (контролька) при проверке не должна изначально гореть, а загорается тогда, когда подается воздух.

Проверка механического датчика

На ВАЗ «классика» и многих других старых автомобилях проверку механического датчика давления масла можно выполнить без мультиметра, но это не значит, что процедура будет легче, как с электронным аналогом.

Вам понадобятся:

1. Электрический автомобильный манометр.
2. Насос ручной или электрический компрессор.

Алгоритм действий:

1. Снимите датчик и найдите на нем два контакта. Первый — отвечающий за подачу сигнала к аварийной лампе давления масла. Второй – за индикацию показаний на указателе давления.
2. Нужно разобраться с распиновкой контактов на электрическом манометра. Где находятся плюс, минус и третий провод получение сигнала от датчика.
3. Массу берем с корпуса ДДМ через блок цилиндров.

Собираем схему. Подключаем питание и подаем воздух от насоса под давлением 1…2 атмосферы.

Если датчик исправен, то на электрическом манометре, по мере увеличения давления, будет отклонятся стрелка в большую сторону. Если нет — устройство неисправно.

Датчик давления масла не подлежит ремонту и сразу меняется. При его установки посадочное место смазывают термостойким герметиком.

Также читайте про признаки неисправности датчика массового расхода воздуха.

Советы опытных

Нельзя сказать, что один электронный аварийный датчик давления масла – это удобно. Лампочка не погасла, но при этом не видно, какое давление в системе смазки в этот момент.

Также, если вовремя масло не менялось, использовались разные его марки, а также после капитального ремонта двигателя в системе могут образоваться сгустки, из-за которых датчик может вовремя не сработать. Возникнет масляное голодание, что приведет к снижению ресурса двигателя или его клину.

1. Чтобы решить эту проблему опытные автомобилисты рекомендует устанавливать в дополнение к электронному датчику, механический с выводом показаний на приборную панель через манометр.
2. Для этого автомобильные кулибины используют специальный тройник (2103-3810610), штуцер (2103-3810310), две прокладки (10282460), с помощью которых к системе смазки подключается механический аналоговый датчик и стандартный электронный.

На приборной панели в любом удобном месте монтируется манометр. Можно взять от любой ВАЗ «классика», Москвича или УАЗа. Главное, чтобы шкала была удобной и понятной для вас.

Провода от ДДМ закладываются в шланг или пластиковую гофру и аккуратно монтируются в подкапотном пространстве. Делать это нужно таким образом, чтобы они не перегревались и не подвергались механическим воздействиям.

Как часто датчики выходят из строя

Датчики давления масла относятся к самым надежным деталям автомобиля. Поэтому если не гаснет аварийная лампа на панели приборов после запуска двигателя сначала убедитесь в исправности других узлов и не только системы смазки.

Убедитесь, что уровень масла в норме, проверьте его состояние (цвет, запах, густота, есть ли сгустки), целая ли проводка и не окислились ли контакты, есть ли течь жидкости, давно ли меняли фильтр. И только тогда начинайте проверку.

• Прочитав эту статью, вы поняли, что делать это не сложно, главное иметь под рукой компрессор или насос, манометр или контрольку, разобраться, как правильно подключить цепь.
• Ремонту датчик давления масла не подлежит, а значит только меняется, что, опять же, не сложно сделать имея под рукой ключ нужного размера и термостойкий герметик.

Датчик аварийного давления масла: назначение, принцип работы, проверка

Современные механические транспортные средства используют устройства контроля большинства технологических процессов, косвенно или напрямую влияющих на процесс перевозок.

Одним из таких устройств является датчик аварийного давления масла (ДАДМ), применяемый в некоторых моделях автомобилей, тракторов и других механизмах. В ходе ремонта автотракторной техники иногда приходится сталкиваться с отказами  именно такого сенсора.

Поэтому в данной статье мы рассмотрим назначение, принцип работы и способы ремонта датчика.

Назначение и расположение

Основной задачей датчика давления масла является осуществление контроля за состоянием смазывающей жидкости в двигателе автотранспортного средства. Его срабатывание происходит как в аварийных ситуациях — при снижении уровня масла ниже номинальных пределов или повышения давления более допустимой нормы.

Так и в штатных режимах при различных технических несоответствиях:

• при плохом функционировании редукционного клапана;
• в случае изношенности элементов масляного насоса;
• при засорении фильтрационных приспособлений на насосе;
• при смещении датчика аварийного уровня относительно оси или места крепления.

Место установки датчика будет отличаться в зависимости от модели авто. Некоторые производители располагают его за блоком цилиндров, другие, на корпусе распредвала, в нижней части двигателя или вблизи кожуха ГРМ.

Рис. 1. Расположение ДАДМ на корпусе двигателя

Следует отметить, что для установки применяются штатные отверстия с резьбой и специальной прокладкой. Поэтому расположение сенсора должно выполняться в строгом соответствии с инструкцией завода изготовителя, иначе вы получите некорректные показания.

Устройство и принцип работы

Для понимания принципа работы датчика аварийного давления более подробно рассмотрим его конструкцию.

Рис. 2. Устройство датчика аварийного давления масла

В качестве примера рассмотрим устройство мембранной модели, которая состоит из:

• Корпуса – обеспечивает механическую прочность сенсора и устойчивость к воздействию окружающей среды. На корпусе обустраивается резьба или другой вариант фиксации в месте установки.
• Мембраны – воспринимает усилие от давления масла в системе. Способна изменять свои геометрические параметры и положение в пространстве в зависимости от степени прилагаемого усилия.
• Толкателя  — представляет собой рычаг, совершающий физическое перемещение за счет усилия от мембраны. Может выполняться в форме штока или рычага, взаимодействующего с контактной группой.
• Контактной группы – система передачи электрических сигналов посредством коммутации переключателя. Могут выполняться подвижными элементами или электронными полупроводниковыми ключами, микросхемами. Выход от контактов через электрическую проводку подключается к сигнализатору или входу микропроцессора.
• Компенсационная пружина – предназначена для компенсации усилия от давления масла на мембрану. Обеспечивает возврат деформируемой поверхности в исходное положение после смены давления.

Принцип действия датчика аварийного давления масла осуществляется следующим образом:

Рис. 3. Принцип действия датчика аварийного давления масла

Если рассматривать систему циркуляции масла в состоянии покоя, давление будет минимальным, и мембрана останется в недеформированном состоянии. Контактная группа будет находиться в замкнутом состоянии. При этом микропроцессор проанализирует состояние двигателя и не подаст сигнал об аварийном снижении давления.

Как только вы повернете ключ зажигания и начнете движение на транспортном средстве, масло будет циркулировать по системе и создаст избыточное давление. От повышения усилия мембрана изогнется и переведет контактную группу в противоположное состояние. Микропроцессор оценивает состояние системы в номинальном режиме работы и не подает сигнал на индикатор.

В случае утечки масла из системы давление упадет, мембрана перейдет в изначальное состояние и замкнет контактную группу. Микропроцессор сопоставит номинальный режим работы и сигнал от контактной группы и запустит индикатор на приборной панели.

Когда вы останавливаете автомобиль и глушите двигатель, насос прекращает перекачивание масла и мембрана возвращается в исходное состояние.

Микропроцессор от датчика оценивает переход контактной группы, но в связи с прекращением работы двигателя сигнал на лампочку не подается.

Признаки и причины неисправности

Довольно часто автолюбители сталкиваются с ситуацией, когда на приборной панели загорается соответствующий индикатор об аварийном снижении давления масла – это основной признак.

Также может выражаться как проблема с запуском двигателя, возникновение толчков на низких оборотах, проблемы с работой замка зажигания, потеря мощности на этапе разгона. Однако на поверку оказывается, что объем масла в системе смазки двигателя остается в допустимых пределах.

Такая ситуация свидетельствует о неисправности самого датчика или нарушении технологии его установки.

К основным причинам неисправности можно отнести:

• Недостаток масла – датчик начинает сигнализировать о его нехватке, а водитель банально забывает проверять показания щупа. В этом случае долейте масло до нужного уровня, но обязательно проверьте двигатель и всю систему на наличие подтеков.
• Поломка насоса – масло не циркулирует по контуру и давление не поднимается до номинального значения – требуется замена компрессорной установки.
• Изнашивание мембраны или места фиксации – в ходе постоянного перемещения, воздействия избыточного давления мембрана расшатывается. Со временем масло просачивается внутрь датчика и контакты не размыкаются или переходят в недоотключенное состояние. Из-за чего лампочка датчика может мигать на неровностях, кочках и т.д.
• Засорение датчика аварийного давления – из-за некачественного масла в зоне соприкосновения с жидкостью может налипать мусор. Достаточно удалить засоры и функции восстановятся.
• Перегорел предохранитель или реле датчика из-за короткого замыкания в цепях питания.
• Засорился масляный фильтр в смазочной системе двигателя внутреннего сгорания.

Для устранения любой неисправности вам потребуется отыскать место повреждения. Поэтому изначально проведите диагностику оборудования.

Диагностика и замена

Зная принцип действия датчика аварийного давления масла, начните диагностику именно с него:

• Снимите коннектор с  датчика, чтобы получить доступ к электрическим контактам.

Рис. 4. Снимите коннектор

Он может крепиться на защелке, поэтому аккуратно нажмите на фиксатор, не нужно тянуть его с силой.

• Проверьте давление масла в смазочной магистрали. Для этого возьмите рожковый или глубокий торцевой ключ и выкрутите датчик с посадочного места.

Рис. 5. Выкрутите датчик с посадочного места

 Эта процедура производится при заглушенном двигателе, чтобы избежать утечки масла. На место датчика вкрутите манометр и запустите мотор, давление масла проверяется в режиме холостого хода, на оборотах стартера и в работе.

Рис. 6. Установите манометр

• Если давление масла в магистрали соответствует заводским, проверьте сам датчик с  помощью мультиметра.

Рис. 7. Проверьте датчик мультиметром

Для этого датчик придется вкрутить обратно или воспользоваться насосом. На выводах датчика, в состоянии покоя сопротивление будет минимальным, а при запущенном двигателе тестер покажет разрыв цепи.

• При условии, что и давление масла, и сам датчик в норме, проблему следует искать в автомобильной проводке. Также проверьте лампочку, возможно, проблема в ней.

Для замены датчика заглушите двигатель авто и отключите вывод силовой цепи. Если нового устройства у вас под рукой нет, заглушите отверстие, чтобы избежать утечки масла. Заметьте, устанавливать аналог не всегда оправдано, лучше закажите оригинальную модель, так как от качества и соответствия его характеристик будет зависеть дальнейшая работа вашего авто.

Как выбрать новый датчик?

В некоторых ситуациях модель сигнализатора аварийного давления масла пытаются подобрать по марке и модели автомобиля, но такой подход не дает стопроцентной гарантии совместимости. Поэтому куда выгоднее подбирать по VIN-коду, это поможет избежать проблемы с соответствием.

Рис. 8. Выбор датчика аварийного давления масла по коду

В остальном, чтобы приобрести изделие надлежащего качества, следует руководствоваться несколькими правилами:

• Избегайте заманчиво низких цен – если стоимость ощутимо  ниже средней по рынку, скорее всего это подделка.
• Изображение на этикетке должно быть четким, буквы хорошо видимы, не смазаны.
• В соответствии с п.3.2. ГОСТ 22520-85 на корпусе новой детали должны отсутствовать видимые механические повреждения – царапины, сколы, трещины и т.д.
• В комплект входит и сам датчик, и уплотнительное кольцо к нему. В случае подделки, довольно часто изделие не комплектуется прокладкой в целях экономии средств.

Список использованной литературы

• Райф Конрад «Датчики в автомобиле» 2013
• Алейников А.Ф., Гридчин В.А., Цапенко М.П. «Датчики» 2001
• А. Кашкаров «Датчики в электронных схемах: от простого к сложному» 2013
• В.В. Литвиненко «Автомобильные датчики, реле и переключатели. Краткий справочник» 2004
• Соснин Д. А. «Автотроника. Электрооборудование и системы
• бортовой автоматики современных легковых автомобилей» 2001

Как работает, где стоит и как проверить датчик давления масла в двигателе

Для начала вспомним теорию. Датчик давления масла – прибор, контролирующий давление этой технической жидкости, служащей для смазки и охлаждения компонентов мотора автомобиля. Без него невозможна правильная работа силовой установки и автомобиля в целом.

В нашем обзоре расскажем о видах, принципе работы датчика давления масла. Также подскажем, как проверить это устройство, перечислим типичные неисправности.

Какую роль играет датчик давления в масле в автомобиле?

Моторное масло необходимо для смазки деталей силовой установки авто, которые взаимодействуют между собой во время работы.

Оно предотвращает сухое трение, приводящее к быстрому выходу из строя составных моторного отсека, покрывает компоненты защитной маслянистой плёнкой. Такое покрытие одновременно оберегает детали от коррозийных образований.

Плёнка также препятствует пагубному влиянию химических агрессивных веществ, образовавшихся во время работы мотора.

За уровнем этой технической жидкости в двигателе следит щуп. Он определяет нужное количество залитого масла, расскажет автолюбителю об его утечке. Информацию о правильной работе системы подскажет водителю ДДМ в автомобиле.

Моторное масло подаётся в контур под определённым давлением. Недостаточный напор приводит к уменьшению его подачи в места трения деталей, быстрому износу. В этом случае также затруднено вымывание элементов отработки из каналов, что также негативно действует на компоненты узла, сокращает срок их эксплуатации.

При низком давлении прекращается доступ смазывающей жидкости в некоторые механизмы, например, к распределительному валу, расположенному в головке блока цилиндров (ГБЦ). Это чревато быстрым выходом из строя двигателя, проведением дорогостоящего ремонта.

Избыточное давление также негативно влияет на систему. Напора масла не выдерживают прокладки, уплотнители и другие резиновые изделия.

Для лучшего контроля за работой в некоторых моделях современных транспортных средств устанавливаются два датчика, которые реагируют на повышенное и заниженное давление.

ДДМ для контроля за верхним показателем фиксирует превышение требуемого значения: на панели загорается соответствующий индикатор. Каждая модель автомобиля имеет свой параметр. В большинстве случаев он равняется 1,8 атм.

Виды ДДМ

Все подобные устройства классифицируются на два типа: аварийные и измерительные.

Аварийные датчики сигнализируют водителю об отсутствии давления масла в контуре. В этом случае на панели приборов автомобиля загорается индикатор.

Измерительные датчики – технически более сложные изделия. Они информируют автолюбителя о параметрах давления, измеряются:

• в Паскалях;
• барах;
• Ньютонах/м2;
• атмосферах;
• килограмм/силе.

Единица измерения зависит от страны производителя транспортного средства.

ДДМ различаются по принципу работы. Эволюционный процесс устройства не отличается многообразием. Датчики появились на заре автомобилестроения практически одновременно с моторами.

Вначале они представляли собой небольшую стеклянную колбу, размещённую в салоне. Она была вмонтирована в систему смазки силовой установки.

Импульсивное движение смазочного материала внутри неё указывало шофёру, что давление функционирует нормально.

На смену этому виду пришли механические датчики. Их работа схожа по принципу действия с манометром. Изменение давления в системе приводит в движение механизм, который оснащён стрелочным индикатором. Такие устройства уже потеряли популярность, они встречаются на моделях прошлого столетия.

В настоящее время на большинстве современных моделях стоят электронные датчики, которые по своему назначению могут быть аварийными и измерительными.

Как работает датчик давления масла?

Принцип работы ДДМ – преобразование одного вида энергии в другую. Информация доводится до водителя исходя из конструкции устройства – механическим путём при помощи стрелочного прибора или за счёт работы электронного индикатора.

Расскажем, как функционирует каждый из видов.

Принцип работы электронного датчика

Подобное устройство аварийного типа не отличается особой сложностью.

Оно состоит из:

• мембраны;
• толкателя;
• электрических контактов;
• корпуса;
• индикатора, расположенного на панели приборов.

Когда двигатель не запущен, мембрана находится в состоянии покоя. После его включения срабатывает толкатель, который в свою очередь приходит в движение от смещения мембраны. Он размыкает контакт электроцепи, подавая тем самым информацию на индикатор о давлении масла. Лампочка затухает примерно через 10 секунд после запуска мотора, она сигнализирует, что система вошла в рабочий режим.

Питание на устройство подаётся от бортовой сети автомобиля.

Более сложной является схема электронного ДДМ измерительного типа.

К её работе подключены резистор, работающий в паре с мембраной, преобразователь, транслирующий полученную информацию в электронный блок управления.

В зависимости от давления в контуре, резистор, в роли которого выступает реостат, изменяет при помощи бегунка сопротивление. Полученная информация об этих переменах передаётся на табло.

https://www.youtube.com/watch?v=ysQfaWO2abY

Помимо этого варианта существует ещё два вида электронных датчиков масла, работающих с помощью биметаллического преобразователя или полупроводникового пьезокристалла.

Как работает механический ДДМ?

Принцип работы механического датчика давления масла в моторном отсеке схож с измерительным типом электронного устройства.

Его конструкция состоит из:

• металлической мембраны;
• толкателя;
• нихромовой обмотки;
• ползунка;
• корпуса.

В зависимости от давления меняет свое положение мембрана. Эти изменения передаются на толкатель (шток) и на стрелочный индикатор, установленный на торпедо авто.

Место установки

Определённого места расположения этой детали нет. Датчик давления масла в двигателе устанавливается согласно особенностям его конструкции в конкретном автомобиле.

ДДМ аварийного типа обычно стоят на головке блока цилиндров. Измерительное устройство ставят в районе масляного насоса или фильтра, в картере автомобиля. В систему он монтируется при помощи патрубка высокого давления.

Существуют также схемы с двумя датчиками. В этом случае первый устанавливается перед насосом, второй – после него. Чтобы не тратить время на его поиски, можно просто взять и прочитать сервисную книжку. Там такая информация отображается производителями.

Хочется предупредить: часто для проверки или замены ДДМ приходится снимать колесо автомобиля. Идеальный вариант – обратиться для этого в автосервис. Там есть подъёмники, «ямы» для осмотра.

Визуально устройство выглядит следующим образом: оно ввинчено в ГБЦ, к его «хвосту» присоединён единственный проводок.

Приведём таблицу, в которой указано месторасположение датчика давления масла в некоторых популярных марках авто.

(восьмиклапанные моторы)	Правая часть двигателя, гнездо в ГБЦ, около ремня. Имеет один провод.	Под капотом, сверху.
Правая задняя часть мотора, в специальном гнезде, расположенном в ГБЦ. Есть один провод подключения.	Доступ сверху. Нужно снять пластиковую крышку на головке блока
(шестнадцатиклапанные двигатели)	Блок распределительного вала, задняя часть мотора. Подключён один провод.	С верхней стороны.
Правая часть силовой установки, рядом стоит фильтр смазки. Подключение – один провод.	Снизу авто, из «ямы», с подъёмника.
Один ДДМ расположен с торца ГБЦ. Другой, определяющий недостаточное давление в контуре, стоит рядом с масляным фильтром, в правой части авто.	Доступ к одному датчику сверху, другому – снизу.
Нижняя часть двигателя, по соседству с насосом ГУРа.	Снизу. Необходимо снять защитный кожух для ремней.

Возникают ситуации, когда требуется проверить работоспособность этого устройства. В этом случае проводится диагностика контроллера.

Вместе с тем, неплохо перед проверкой измерить давление в системе с помощью манометра. Для этого необходимо открутить датчик и на его место поставить измерительный прибор.

Параметры работы проверяются при различных оборотах силового агрегата. Требуемое значение можно узнать в разделе сервисной книжки.

Если оно соответствует указанному показателю, а до шкалы прибора ДДМ они не доходят – значит, виноват датчик.

Как проверить электронный датчик давления масла?

Для проверки ДДМ электронного вида потребуются: насос с манометром и мультиметр. Перед испытанием нужно очистить контакты датчика от окисления, налётов грязи, иначе работа не даст результата.

Отверстие, в котором располагается деталь, требуется на время исследования заткнуть чистой ветошью.

Таким образом можно исключить попадания в систему посторонних предметов, сора, исключить масляные подтёки.

Проверка происходит в следующем порядке:

1. Нужно демонтировать датчик с авто.
2. Установить измерительный прибор в режим «диагностика цепи» для определения её разрыва. Один из проводов тестера следует подсоединить к центральному контакту измерителя, второй – «посадить» на массу. Это может быть болт корпуса, не испачканный в краске или технической жидкости, часть силового агрегата.
3. Произвести соединение насоса с датчиком. От герметичности соединения деталей зависит точность проводимых замеров.
4. При помощи насоса подать минимальное давление (около 1 атм.), приводящее в работу устройство. Шкала тестера в этом случае показывает, что цепь замкнута. Если такого не произошло, мембрана датчика не сработала, следует повторить попытку. При повторении отрицательного результата провести замену ДДМ.

Убедившись в работоспособности произвести демонтаж временной конструкции, и установить изделие обратно в ГБЦ.

Возможен и другой вариант проверки: имитация рабочей ситуации. В данном случае вместо мультиметра используется индикатор. В качестве источника питания следует использовать автомобильный аккумулятор, для подачи давления потребуется компрессор или насос с манометром.

Проверяем механический датчик давления масла в автомобиле

Принцип определения годности этой детали напоминает предыдущий вариант, но работа займёт чуть больше времени. Для определения исправности потребуется также насос, манометр, небольшой резиновый шланг с диаметром отверстий подходящих под датчик.

Приведём пример поэтапной проверки:

1. Один конец шланга присоединяется к ДДМ, второй – к насосу.
2. Нагнетается при помощи насоса разное давление. Процесс начинается с подачи минимального значения. После этого его можно увеличивать вплоть до максимального. Параметры указаны в сервисной книжке на автомобиль. Нельзя нагнетать давление выше допустимого для этой детали: можно повредить мембрану.
3. В результате работы насоса мембрана сдвигается на разные величины. На шкале соответственно меняются показания.

Если стрелка остаётся без движения, значит, датчик вышел из строя и требует замены.

Выносной ДДМ

Для визуального наблюдения за давлением в системе смазки и охлаждения двигателя нужно вывести выносной датчик на торпедо.

Контрольный прибор устанавливается следующим образом:

• отключается аккумулятор автомобиля;
• контроллер давления заменяется переходником;
• к установленному тройнику присоединяется датчик;
• провод от индикатора присоединяется к бортовой сети.

Наиболее популярный вариант размещения выносного устройства – левый край панели приборов.

Возможные неисправности в работе ДДМ

Узнать о том, что датчик не работает несложно. Это сможет определить даже начинающий автолюбитель.

Определить неисправность контроллера давления масла и системы в целом можно по следующим факторам:

1. Затруднён запуск двигателя.
2. При включении мотора в работу высвечивается и мигает индикация: Check Engine и значок маслёнки. Они гаснут после начала работы силового агрегата. Аналогичная ситуация возникает при работе на холостом ходу.
3. Двигатель не набирает обороты, теряет мощность. Автомобиль дёргается во время движения, затруднён разгон.

Датчик выходит из строя по таким причинам:

• дефект масляного насоса;
• засорение контроллера отработанным материалом;
• низкий уровень масла в системе;
• загрязнение масляного фильтра;
• повреждение мембраны;
• замыкание в электропроводке схемы ДДМ;
• естественный износ реостата.

Следует помнить, что для обслуживания двигателя автомобиля следует использовать высококачественное масло от надёжных производителей. В противном случае придётся восстанавливать сам силовой агрегат, компоненты узла, в том числе, датчик давления.

Замена контроллера давления

Обнаружив неисправность необходимо незамедлительно приступить к замене дефектной детали. Это позволит избежать дорогостоящего ремонта двигателя и прочих деталей системы.

Ремонт можно проводить самостоятельно при наличии определённых навыков и нужных инструментов. Если возникают сомнения в своих силах, то лучше обратиться к специалистам автосервиса.

Расскажем, как производится замена своими руками. Для работы потребуется новый ДДМ, подходящие гаечные ключи, чистая ветошь и верный помощник водителя аэрозоль WD-40.

Для облегчения процесса монтажа следует припасти небольшое количество моторного масла.

1. Нужно обесточить автомобиль, отсоединив батарею.
2. Отключить провода питания и управления от устройства.
3. Открутить крепёж, снять зажим.
4. Использовать WD-40 в случае прикипания ДДМ к головке блока цилиндров.
5. Открутить датчик.
6. Перед установкой новой детали смазать резьбу моторным маслом.
7. Ввинчивание производится вначале вручную, затем изделие затягивается ключом. Следует рассчитывать свои силы при закрутке: иначе можно сорвать резьбу и усложнить ремонт.
8. Запустить мотор, проверить работоспособность системы – индикатор давления масла на панели приборов должен потухнуть.

После окончания работы проверить район установки ДДМ на предмет обнаружения утечки. Масляные пятна, течь говорят о том, что деталь была плохо закручена в гнездо или уплотнительное кольцо находится в плохом состоянии.

Резюме

Владельцу автомобиля следует внимательно относиться к работе этого важного устройства. Это поможет избежать значительных расходов на ремонт силового агрегата.

По этой причине, некоторые автолюбители устанавливают через переходник дополнительный датчик. Например, к электронному изделию добавляют механический.

Подобные меры позволяют лучше контролировать давление моторного масла в автомобиле.

Не пропусти самое интересное! Подписывайтесь на нас в
