Датчик влажности воздуха: как сделать своими руками, подключение

Как сделать вентилятор в ванной комнате «умным»

Каким образом можно автоматизировать стандартный домашний вентилятор, чтобы он мог выключаться и выключаться в зависимости от показателя влажности и температуры в ванной комнате?

Для этого нам понадобится одна из систем Умного дома, которых в настоящее время на рынке огромное количество. Точнее пользователю понадобится умный контроллер и датчик температуры/влажности.

Первым делом мы рассмотрим как же автоматизировать вентилятор с помощью системы Xiaomi.

Сразу скажу, что в отлитии от систем Broadlink и Sonoff, которые мы рассмотрим ниже, c Xiaomi будут небольшие трудности в решении этой задачи

Для начала нам потребуется датчик температуры от Xiaomi – это новое удобное устройство в классическом для умного дома от компании Xiaomi стиле. Данное устройство поддерживает систему связи ZigBee и, также как и остальные датчики в системе Умного дома от Xiaomi, он синхронизируется с вентилятором (если в данном случае речь ведется именно о нем) через основной рабочий шлюз Xiaomi Gateway.

Датчик температуры у нас есть, хаб для управления датчиком тоже, но как отправлять самим вентилятором?

Вот тут и возникает трудность, так как у умного дома Xiaomi нет в ассортименте реле то для управления вентилятором понадобится ИК пульт от Xiaomi. Минус в том что в вентиляторе должна присутствовать возможность управления по ИК сигналу, что не возможно будет сделать с обычным дешевым вентилятором.

Также стоит учитывать то, что инструкция по сборке системы Умного дома обычно напечатана на китайском, но все же в ней присутствуют подробные чертежи. Сами чертежи простые для понимания даже для неподготовленного человека. Они понятны и практически не требуют пояснений.

Идем по дальнейшей инструкции и жмем клавишу датчика на 5 сек., далее ее можно отпустить.

Разместите датчик в удобном месте. Необходимо лишь помнить, чтобы для его работы было недоступным для воды.

Xiaomi имеет датчик влажности, также как и большая часть китайских приборов для системы Умный дом. Благодаря минималистическому внешнему виду, такая система Умный дом отлично встанет в любом помещении.

Тоже популярная компания, которая позволяет приобрести отдельные компоненты для подключения вентилятора — такие как контроллер BroadLink SC1 и систему контроля за температурой и влажностью A1 e-Air.

Датчик данной фирмы также имеет имеет встроенный микроконтроллер, который имеет управление через Wi-Fi со смартфона.

Как автоматизировать вентилятор в ванной комнате с помощью компонентов «BroadLink»

1. Настраиваем датчик влажности по инструкции: для его подключения нам стоит зайти в программу управления «IHC».
2. Далее стоит нажать на «Добавить новое устройство».
3. После всех манипуляций, стоит разместить датчик в удобном для вас месте и измерять температуру и влажность в ванной.
4. Подключаем контроллер BroadLink SC1 к вентилятору
5. Настаиваем в приложение нужный сценарий (вуаля, вентилятор автоматизирован!)

Компания производит модули и датчики с прямой системой подключения. Используемый софт — eWeLink.

Чтобы реализовать такую задачу, как автоматизация вентилятора вам достаточно приобрести лишь реле Sonoff TH16 к которому прилагается датчик температуры и влажности. С помощью проводов подключаем реле к вентилятору и уже через 10 минут управляем вентилятором со смартфона или программируем автоматические сценарии.

Основная особенность датчиков этой фирмы заключается в их удобстве использования и компактности. Также датчик отличается сверх легкостью. Он может свободно крепиться к практически любой гладкой поверхности в помещении, например, к кафелю в ванной комнате.

Выводы

Подводя выводы можно сказать что автоматизировать вентиляцию проще с помощью систем умного дома от BroadLink или Sonoff.

  Штора для ванны с герберами

Источник

Автоматизация вытяжки в ванной комнате

Ванная комната является помещением, постоянно подвергающимся воздействию повышенной влажности и перепадам температуры — как результат, в нем с легкостью может поселиться плесень и грибок.

Основной способ борьбы — вентиляция помещения. Вентиляция может быть как естественной, так и принудительной.

Если естественная вентиляция монтируется еще на стадии строительства здания, то принудительная система вентиляции может быть реализована в любой момент времени.

Сегодня речь пойдет о том, как путем нехитрых манипуляций сделать автоматизированное включение вентиляции в ванной комнате, чтобы она не превращалась в парную баню и продолжала радовать нас чистотой и свежестью.

По сути, вытяжка в ванной комнате это элементарная вентиляционная система принудительного принципа действия. Она состоит максимум из двух частей – воздуховода, который соединяется с вентиляционным стояком дома, а также непосредственно самого вентилятора.

Обычно принудительное включение вентиляции в ванной реализуют двумя самыми простыми способами:

1. Включается вместе со светом в ванной одним общим выключателем. Но вытяжка обычно нужна только во время принятия душа, когда влажность в ванной повышена. Значит, остальное время электроэнергия расходуется впустую. Чтобы проветрить ванную после душа также приходится оставлять свет включенным. Опять лишний расход электроэнергии

2. Вручную включать вентилятор вытяжки во время или после принятия душа. Нужен отдельный выключатель. Неудобно. Можно забыть выключить вентилятор, если оставить его включенным для проветривания ванной после принятия душа.

В общем, такой подход к делу не очень правильный, поскольку в этом случае вентиляция помещения производится только тогда, когда в помещении находится человек.

Можно ли автоматизировать управление вентиляцией в ванной комнате и сэкономить электроэнергию? Можно.

Автоматическая вытяжка от обыкновенной отличается только наличием электроники, контролирующей ее работу.

Такие устройства либо оснащены таймером выключения (включаются они, как и обыкновенная вытяжка, с помощью клавиши выключателя), либо специальными датчиками, контролирующими влажность в ванной комнате.

Как только она превышает допустимое значение, вентилятор включается, после того как влажность приходит в норму, он отключается. Такие вытяжки есть готовые, но можно доработать и уже установленную. В качестве примера мы приводим решение на основе модулей от Мастер Кит.

Для решения данной задачи были выбраны следующие модули:

MP590 – цифровой датчик влажности; MP8037ADC — цифровой модуль защиты и управления с функцией измерения; BOX-BM8037 – корпус для любительских конструкций с установочными размерами в формате *.PCB

PW1245 – импульсный источник питания 12В 0.5А.

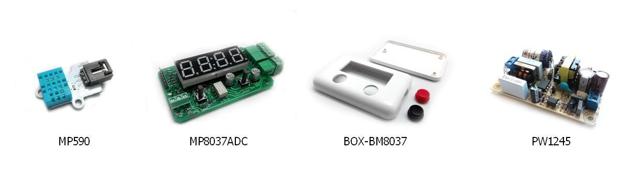

Необходимое оборудование можно увидеть на фото ниже:

Цифровой датчик температуры и влажности DHT11 интерфейс 1WIRE представляет собой модуль, построенный на цифровом датчике влажности DHT11 работающий по интерфейсу 1Wire.

Модуль Цифровой модуль защиты и управления с функцией измерения представляет собой универсальную плату с одним каналом АЦП имеющую три режима работы реле ГИСТЕРЕЗИС, ТРИГГЕР, ЗАЩИТА. Модуль очень универсален и может пригодиться практически для любой автоматизации.

Корпус для любительских конструкций с установочными размерами в формате *.PCB представляет собой универсальный корпус, внутрь которого можно разместить модули MP8037R и MP8037ADC. Так же на сайте скачать файл PCB с установочными размерами LED дисплея и кнопками, для размещения собственных разработок в данном устройстве.

AC/DC Импульсный источник питания 12В 0.5А представляет собой встраиваемый источник питания напряжением 12В, с рабочим током 500 мА. Модуль оснащен всеми видами защит, что говорит о его надежности.

Думаю, эта информация может пригодиться многим, при подборе устройств под свою задачу.

Схема подключения получилась несложной. Ее можно увидеть на эскизе ниже:

  Как принимать магнитную ванну

Так выглядит модуль в корпусе:

Датчик влажности MP590 размещается с левой стороны, вплотную с корпусом модуля управления.

Что бы все выглядело эстетично, выводы модуля можно расположить непосредственно у декоративной крышки вентилятора. Провода питания и управления необходимо припаять непосредственно на клеммы модуля.

Благодаря этому, при близком расположении, невидно проводов управления вентилятора и проводов питания MP8037ADC.

Примерный вариант установки модуля с датчиком:

После установки необходимо будет произвести настройку. Для начала, согласно инструкции, переведите управление реле в режим триггер. После чего произведите настройку включения и отключения вентилятора вытяжки. Допустим, модуль показал влажность в районе 40%.

Удерживая правую кнопку модуля, более пяти секунд, зайдите в меню включения, и установил значение 100. Подождав три секунды, модуль выйдет из меню. Затем удерживая левую кнопку модуля, более пяти секунд, зайдите в меню отключения и установите значение 50.

Подождите, через пять секунды модуль вернется в режим работы.

Как проверить работу всей системы: с помощью горячего душа поднимите влажность в ванной, контролируя показания на дисплее, при 41% должен включиться вентилятор вытяжки. Отключите душ. Через несколько минут, когда влажность понизиться, вентилятор отключится.

Демонстрация работы схемы в режиме контроля влажности:

Теперь ванной комнате нестрашен грибок, плесень и не будет перерасхода электроэнергии.

Возможно, кто-то захочет реализовать данное решение. А может быть, предложит свое?

Источник

Делаем измеритель влажности своими руками

Информация о микроклимате помещения важна для многих: от владельцев фермерских хозяйств до тех, у кого есть проблемы со здоровьем. Но не все знают, что можно сделать измеритель влажности воздуха своими руками.

Причем, бесплатно. А вариантов для этого существует много…

6 простых способов измерений

С помощью простых методов есть возможность получить нужную информацию.

1. Коктейльную трубочку протыкают булавкой. Втыкают в дырку деревянную плиту. Один конец человеческого волоса привязывают к трубочке, другой – к иголке. Натягиваем волос так, чтобы соломинка находилась в горизонтальном положении. Все изменения будут понятны по натягиванию или ослабеванию волоска, который будет тянуть стрелку.
2. Рюмку с водой держат в рефрижераторе несколько часов, достают, ставят подальше от батарей и начинают смотреть. Стекло потеет, а потом высыхает – в доме сухой воздух. Потекли по стеклу ручейки – слишком влажно. А если ничего не меняется – значит все в норме.
3. Берут два обычных градусника со ртутью. Кусочек тряпки скручивают в трубку и привязывают к одному из термометров, а потом опускают в баночку, где есть вода. Градусники цепляют к щитку и подвешивают с помощью крючков. Баночку ставят между градусниками. В результате получиться два градусника с сухим и влажным воздухом. Первый укажет на меньшую температуру. Разные температуры показывают насколько воздух влажный.
4. Берутся салфетка, фанера, клей, 2 гвоздя, 2 куска проволоки (длиной 4 см). Гвозди вбиваются в фанеру, на расстоянии, которое ровняется длине салфетки. Между ними на клей крепится салфетка. К ней крепится проволока. Для образования стрелки, надо одну из частей проволоки частично прикрепить к салфетке, частично – к гвоздю. Принцип прибора основывается на свойствах салфетки вбирать в себя воду. Об изменениях микроклимата помещения скажет стрелка.
5. Берутся шишка и кусок фанеры. Шишку прикрепляют к центру фанеры скотчем и наблюдают, как раскрываются чешуйки. Если быстро – микроклимат ниже нормы. Поднимаются вверх – высокая влажность. А если ничего не меняется – все показания в норме.

Но для измерения существуют и другие приборы, которые тоже, можно изготовить самому.

1. Берется пластинка фольгированного стеклотекстолита. На ней изображаются две контактные площадки, изолированные друг от друга. Припаивают проводки и капают капельку туши для рисования. Измеряется сопротивление засохшей кляксы. Сопротивление при увеличении влажности увеличивается, а при уменьшении – уменьшается.

  Ванная прованс какая плитка

Кроме простейших измерителей можно сделать и сложные гигрометры.

Как самому сделать датчик влажности

С помощью схемы, основанной на одном транзисторе можно сделать простой датчик влажности. Пластина с датчиком, которого будет предупреждать о повышении уровня влажности. Ее делают с обрезка фантированого стеклотекстолита. Площадь делят на два сектора и хорошо лужируем.

Суть роботы: влажность попадает на контактирование клингера, они образуют отпор и обнаруживают прибор усиливающий электроколебание. И через прибор бегут электрически заряженные частицы.

Для роботы, подойдет светодиодный клигер и пьезоизлучатель с парадигмой, обмотку реле. Ее контакты будут служить зачинателем или размыкателем электрики.

Реагирует чувствительность прибора построечный резистор, реагирующий на любой уровень проходящего тока.

Как смастерить электронный измеритель влажности

Гигрометр имеет большое значение в сельском хозяйстве, особенно в период хранения урожая. Электронный измеритель — самый современный. Но, изготовить его можно самому. Вот схема. Всю информацию о ней можно увидеть здесь: https://aes2.ru/publ/indikator_vlazhnosti_vozdukha/1-1-0-122

• Схема электронного измерителя
• Такой прибор подойдет для помещений, в которых хранятся продукты.
• Состоит из таких частей:

• Плата управления. Ее размер 6,5 см на 9,8 см.
• Датчик. Размером 2см на 5,3 см;
• Кнопка SW1;
• Резистор 470 кОм. Он будет свидетельствовать о повышении влажности.

Питание осуществляется с помощью 9 вольтной батарейки.

Преимущество схемы – возможность подключения нескольких детекторов.

Ее работа, базируясь на связи двух транзисторов 2N2222. Можно использовать транзисторы в пластиковых корпусах либо другие биполярные транзисторы.

Суть роботы: звуковой пьезоизлучатель запускается от проходящего, между контактами датчика, тока. Это происходит после того, как на контактах датчика осело достаточное количество влаги.

Чтобы включился сигнал, хватит 6 мА тока.

Порог включения регулируется подбору величины сопротивления R 2 и емкости С 1.

Лужение меди на печатной плате датчика – нуждается в правильном проведении. Это защитит от окисления и потери электропроводности.

Такой индикатор, если его правильно настроить, можно использовать в доме, где живет человек, страдающий от астмы.

Рассмотрим еще один способ, как сделать гигрометр самому

Делаем гигрометр для дома

В доме, где есть маленькие дети или люди с астмой, бронхитом и сердечнососудистыми заболеваниями, он просто необходим. Но, покупать его не обязательно, ведь можно все сделать самому.

Данный прибор поможет измерить не только влажность, но и температуру воздуха. Более подробную информацию можно найти здесь https://www.kondratev-v.ru/byt/izmeritel-vlazhnosti-vozduxa-v-kvartire.html

Схема бытового гигрометра и термометра

Основу схемы составляет микроконтроллер РIС 16F628А. Она связана с датчиком DHT-11 с помощью однопроводной линии. Резистор присоединяет провод к напряжению 500 вольт.

Механизм прижимания шины данных к общему проводу или отпускания ее, позволяет осуществлять общение между контролером и датчиком.

Для приема и дачи команд используют два микроконтроллера. Первый служит для приема изменений данных. Второй – для коммуникации шины данных.

Чтобы, показывать информацию используются светодиодные индикаторы.

Яркость освещения индикатора зависит от номинала регистра.

Для питания устройства используется трансформаторный или безтрансформаторный блок питания. Их схему можно найти здесь: https://www.kondratev-v.ru/bloki-pitaniya/blok-pitaniya-s-gasyashhim-kondensatorom.html

Для изготовления такого прибора можно использовать и другую плату, сделанную самостоятельно.

Схему и рисунок платы можно скачать тут:

Итак, измеритель влажности воздуха можно сделать своими руками. Однако, они не отличаются высокой точностью. И годятся только для получения приблизительных данных. Для получения точных данных придется покупать заводской гигрометр.

Источник

Индикатор влажности воздуха своими руками

Индикатор влажности воздуха своими руками

Хобби

Гигрометр своими руками фото

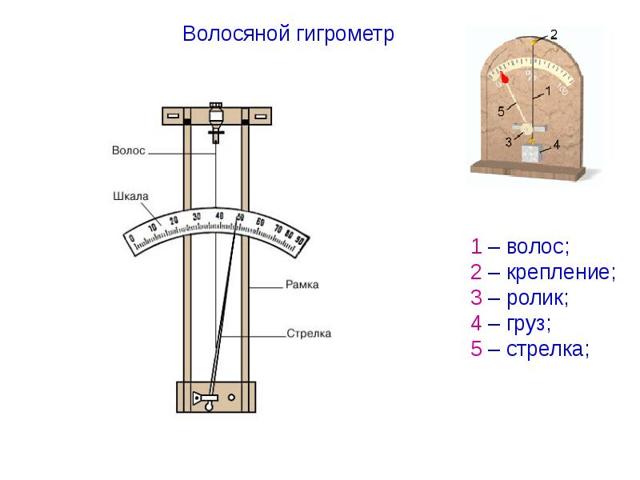

Волосяной гигрометр своими руками

• Комплексная безопасность Часть 1
• #image.jpg
• Датчики влажности воздуха

1. Посылка из Китая 3 гигрометр — AgaClip — Make Your Video Clips
2. #image.jpg
3. Презентация «Влажность воздуха»

Презентация урока Влажность воздуха

Показание сухого термометра — 18 градусов, относительная влажность — 70%. Как определить показание влажного термометра?? — AskFo


Измеритель влажность воздуха своими руками

Влагомеры регуляторы влажности гигрометры электронные — ВТорге. Бесплатные объявления Украины.


Гигрометр своими руками фото

• Осушитель воздуха ND-20AH — КЛИМАТАБОГИ
• #image.jpg
• Стенд для гигрометров из мойки воздуха Boneco 1355n — AgaClip — Make Your Video Clips
• #image.jpg
• Самодельный увлажнитель воздуха своими руками

1. Купить приборы влажности
2. #image.jpg
3. Как самому сделать гигрометр психрометрический — Смотреть шоу самодельная валёк и илья.

Датчик влажности воздуха для вентилятора своими руками

• Волосяной гигрометр своими руками
• Easyelectronics.ru * Просмотр темы — Индикатор влажности воздуха
• #image.jpg
• Цифровой влагомер в быту и не только: где важно следить за влажностью воздуха

Реле влажности воздуха своими руками: обустраиваем вентиляцию

Жить в квартире с повышенной влажностью неприятно и вредно. Повышенные показатели температуры и влажности — прямой путь к образованию плесени, развитию легочных и кожных болезней. Решить проблему можно, установив вентилятор с таймером или оборудовав тот же вытяжной вентилятор реле влажности (гигрометром). Кроме всего прочего, чаще всего этот прибор лучше всего, что бы работал в паре с реле напряжения, что бы аппаратура не вышла из строя из — за скачков напряжения

3 важных компонента для самодельного реле

Датчики влажности своими руками многие собирают за несколько часов. При наличии умелых рук и компьютера можно собрать:

• простой гигрометр (резестивный или термисторный);
• прибор с фотодетектором (оптическим датчиком влажности);
• электронное реле с управлением через Wi-Fi.

Чтобы сделать датчики влажности своими руками, понадобятся современные цифровые устройства:

• DНТ 11, DНТ 22 — популярные сенсорные датчики (им доверяют не все умельцы, но именно они чаще всего используются в самоделках);
• устройство обработки данных на основе Arduino;
• Wi-Fi-модуль (если вы делаете дистанционно управляемый прибор).

Реле влажности воздуха своими руками.

Ардуно выбирают по трем причинам:

1. Потому что это комплект микропроцессоров, собранных на основе бюджетных микроконтроллеров с логическими схемами открытого типа. На практике это означает, что вы можете программировать свой прибор, как вам угодно.
2. Этот прибор взаимодействует с электронными девайсами (компьютер, ноутбук, смартфон).
3. Устройство легко соединить с вытяжным вентилятором.

7 советов для самоделкиных

Советы:

1. Если вы делаете программируемый датчики влажности своими руками, подумайте о создании отдельных программ для зимнего и летнего времени. Условия микроклимата в квартире в этот период очень отличаются.
2. Если вы впервые взялись за монтаж датчика давления, можно ограничиться простой программой: «Включить вентилятор при достижении влажности воздуха 68%». Тогда вам не понадобится модуль Wi-Fi и можно купить самую простую и дешевую Ардуно.
3. Собирайте схему на макетнице.
4. После сборки обязательно проверяйте работу прибора. Обычно при первичном монтаже выплывают неприятные моменты, которые нужно корректировать.
5. Учтите, что изделия из китая занижают показания на 5-6%. Нужно вводить поправку программно.
6. Обратите внимание, что на запрограммированном показателе 68% влажности вентилятор может зацикливаться. Этот дефект можно устранить 2 способами: программным или физическим (установить вентилятор с таймером).
7. Устанавливать вентилятор с таймером в ванной комнате предпочтительно. Иначе прибор может включиться, когда вы принимаете душ.
8. Реле влажнности зачастую работает в комбинации вместе с терморегуляторами, так как они более точно смогут выполнять контроль за влажности и температурой. Про терморегуляторы смотрите здесь

Самодельного реле.

В данной статье мы не приводим схему подключения датчика влажности, они вариативны. Вы можете купить готовый модуль, установленный на плате.



Как подключить вентилятор с датчиком влажности: схемы и правила монтажа + советы по выбору канального вентилятора

При выборе вентилятора в ванную комнату многие люди сталкиваются с разнообразием торговых марок, каждая из которых имеет множество дополнительных приспособлений

Несмотря на то, что большая часть нашей страны находится в умеренных широтах, неотъемлемым спутником жизнедеятельности человека является повышенная влажность в бытовых, служебных и технических помещениях.

Даже если влажность кажется незначительной, и не является первостепенным вопросом при ремонте или обустройстве соответствующих помещений, совсем закрыть глаза на её наличие не удастся.

Неприятными последствиями могут быть сыреющие стены и полы, которые станут благоприятной средой для появления и размножения различной микрофлоры (плесень, грибок), что в свою очередь, может нанести непоправимый ущерб здоровью, особенно у людей, склонных к аллергическим реакциям.

Что такое датчик влажности

Как следует из названия, это сенсор, улавливающий уровень влажности в помещении и сообщающий о нем владельцу. Иначе такое устройство называется гигрометром. Некоторые гигрометры способны не просто фиксировать уровень влажности, но и выполнять определенные действия — например, включать вентилятор или вытяжку через исполнительные приспособления или напрямую.

В зависимости от места размещения они делятся на внутренние и наружные. Первые предназначены для домов, квартир (к примеру, датчик влажности в ванную), цехов так далее, а вторые устанавливаются на улице и регистрируют параметры наружного воздуха. Их второе название — атмосферные датчики.

  Электросушилки для рук. Характеристики и виды приборов

Бывают как встроенные в вентиляторы устройства, так и сенсорные блоки внешнего исполнения, соединяющиеся с ведомым оборудованием посредством проводного или беспроводного интерфейса. Существуют аналоговые варианты, но большинство выпускаемых сегодня представителей этого семейства относятся к цифровым.

Принцип работы похож на функционирование термостата. В отличие от последнего, устройство срабатывает при изменении влажности, а не температуры. Порог срабатывания, как правило, выставляют на 40 %. Включившись, чувствительный элемент сенсора воздействует на встроенное реле. Оно замыкает цепь, подающую питание на двигатель вентилятора, и автоматизированная вытяжка запускается.

Выбор вентилятора с датчиком влажности

Выбирая вытяжное оборудование, необходимо учитывать площадь помещения, в котором оно будет установлено, дизайн, а также наличие опций, которые помогут использовать его с большей пользой.

Параметры	Особенности выбора
Мощность	Выбор мощности зависит от площади помещения.
Габариты	Выбранная модель должна соответствовать размеру и форме вентиляционного отверстия.
Производительность вытяжки	Высчитывается по формуле. В каждом помещении в течение суток воздух должен меняться определенное количество раз. Для расчета нужно объем комнаты умножить на максимальное и минимальное число замен. К полученному результату надо добавить 15% для запаса мощности.
Стоимость	Среди выпускаемых устройств можно найти бюджетные модели. Основные требования, которым они должны удовлетворять: возможность установки в шахту либо крепления к воздуховоду; оснащенность двигателя шарикоподшипниками; реле защиты от перегрева.
Электробезопасность	Воздух является хорошим проводником тока, поэтому для сырых помещений лучше брать низковольтные вытяжки с классом выше IP45 и корпусом, защищенным от брызг.
Обратный клапан	Должен предотвращать поступление в помещение воздуха из вентиляционной шахты.
Дополнительные функции	Лучшим по функциональности является вентилятор с таймером и датчиком влажности, который включится при повышении влажности и перестанет работать при ее нормализации.

Еще одним важным показателем является уровень шума прибора. Эти данные можно найти в паспорте оборудования. Максимально комфортными для человеческого уха, согласно регламентируемым нормам, считаются значения до 45 дБ.

Однако превышение уже шум в 35 дБ начинает раздражать, а выше 50 дБ грозит негативными последствиями для слуха.

Разновидности

Гигрометры делятся на несколько видов.

• Резистивные. Их принцип действия — измерение влажности внутри активной среды прибора. Основной чувствительный элемент — полимерные детали и подложки. Конструктив типичного резистивного гигрометра подразумевает наличие особой подложки, несущей фоторезистор и пару электродов. Сверху они прикрыты токопроводящим слоем. Такой прибор срабатывает примерно через 30 секунд после изменения влажности, что подходит для жилого помещения или ванной комнаты.Важный плюс этого типа – взаимозаменяемость и отсутствие необходимости в калибровке. Также они долговечны и служат, в среднем, около пяти лет.Но срок службы снижается при работе в неблагоприятных средах, например, в парах химических веществ, технических масел и так далее.
• Емкостные. Главный их элемент — конденсатор. При изменении параметров окружающего воздуха меняется емкостная характеристика конденсатора, вызывая срабатывание датчика. Принцип действия такого гаджета называется «конденсатор с воздушным зазором. Влажность воздуха влияет на его диэлектрическую проницаемость. С изменением уровня водяных паров изменяется и емкость конденсатора. Существуют и более сложные варианты, где воздух заменен диэлектрической прослойкой; они несколько точнее, но плохо работают с уровнями влажности менее 0.5 %. Хотя в бытовом использовании такие значения возникают редко, поэтому недостаток малозначителен.Весьма популярны тонкопленочные гигрометры с несколькими дополнительными датчиками температуры для более точных измерений и компенсации отклонений.
• Термостатные. Они имеют иной принцип работы. Термостатный гигрометр несет в себе соединенные друг с другом термисторы. Рост влажности приводит к прямо пропорциональному увеличению значения напряжения. Внутри прибора имеются два резистора — открытый и изолированный. Разница температур порождает разность сопротивлений на термисторах, что служит индикатором влажности. В основном такие модули используются в промышленной и бытовой технике наподобие микроволновых печей и сушильных машин.

Возможные дополнительные функции:

• включение по датчику движения, чтобы вентиляция запускалась только во время присутствия человека;
• проветривание — запуск вентилятора в «тихом» режиме;
• таймер — работа несколько минут после приема ванной для быстрого высушивания воздуха;
• оснащение обратным клапаном. Он предотвращает проникновение неприятного запаха, пыли и прочих частиц;
• дополнительное декоративное освещение;
• настройка мощности;
• часы на передней панели, и другие.

Преимущества гигрометров

Плюсы таких приборов весьма значительны:

  Как проверить микросхему на исправность

• они быстро выводят наружу влажный воздух и не дают ему застояться;
• экономия электричества. Если обычную вытяжку или вентилятор в условиях колебаний влажности приходится держать постоянно включенными, то датчик включит и выключит прибор только при изменении характеристик выше/ниже заданных;
• автоматизация. Не нужно вручную включать вытяжное и вентилирующее оборудование.

Единственный минус — издаваемый вентилятором шум во время работы.

Применение

По направленности применения гигрометры можно разделить на виды:

• для управления отдельным вентилятором;
• для контроля над системой вентиляции.

Во встроенных системах вентиляции

Датчики широко применяются в оборудовании кондиционирования зданий. Их срабатывание на повышение влажности включает принудительную вентиляцию.

Термозащищенный канальный сенсор в прочном корпусе можно разместить в вентиляционной шахте, оперативно отслеживать через него изменения характеристик среды и соответствующим образом менять режим работы.

Так, например, промышленные ультразвуковые увлажнители при использовании подобного решения задействуются и деактивируются автоматически, что помогает экономить энергию и повышает общий ресурс приборов.

В вентиляторах

Бытовые вытяжные вентиляторы часто успешно функционируют под контролем гигрометров, помогая поддерживать нормальную влажность в 40–60 %.

Сенсоры оперативно реагируют на смену характеристик воздуха и не позволяют влажности подняться выше определенного уровня.

Такой подход радикально уменьшает шансы появления грибка или плесени, а подконтрольное помещение всегда будет обеспечено свежим воздухом.

Особенно актуально это для ванн, банных комплексов и подобных мест, где происходит постоянное взаимодействие с водой и высокой температурой.

Датчик влажности воздуха для управления вентиляцией, как уже говорилось, помогает экономить электричество. Кроме того, некоторые модели дооснащаются детекторами углекислого газа и помогают поддерживать свежий воздух. Встречаются образцы с таймером, запускающие вентилятор по расписанию.

Полезные функции подобного устройства

Кроме таймера, лучше выбирать вентиляторы для ванной комнаты с датчиком влажности, что позволит устройству запускаться автоматически, то есть по достижению показателями определенных значений.

Датчик влажности — наиболее важная часть конструкции любого вентилятора. По-другому это устройство еще называется гигростатом. Оно может предварительно встраиваться внутрь вытяжки или использоваться как автономное устройство. Все зависит от того, где будет выполняться измерение уровня влажности.

Принцип работы гигростата похож на работу термостата, но с тем отличием, что основная его функция — смыкание и размыкание контактов в зависимости от наличия пара в воздухе и его количества. Датчики способствуют тому, что механизм запускается лишь по достижении определенного уровня влажности.

Датчик влажности вентиляционной системы

Существующие гигростаты подразделяются на одноконтурные либо двухконтурные. Каждый из контуров — это реле, управляющее только одним устройством. Естественно, чем больше контуров у гигростата, тем большим количеством устройств он сможет управлять одновременно. Это дает возможность полного контроля над микроклиматом помещения.

В сочетании с таймером гигростат делает функционирование вентиляционного блока полностью автоматизированным.

Если сравнивать его с другими типами аппаратов, то прибор, оснащенный датчиком влажности, обладает одним существенным преимуществом.

Его использование позволяет экономить электричество за счет того, что он включается лишь тогда, когда показатель уровня влажности повысится до указанного значения.

  Какое сопротивление должно быть у тэна водонагревателя

Вытяжной вентилятор с таймером и датчиком влажности

Наиболее правильный выбор — встроенный вентилятор в ванную. Выбрав подобное устройство, вы можете забыть о том, чтобы вручную включать и выключать вытяжку. Ваш вентилятор выполнит все самостоятельно. Как только влажность повысится — он заработает, после снижения этого показателя до нормы — отключится.

Если вам позволяют средства, то лучше выбирать конструкцию вытяжки с датчиком движения, самостоятельной регулировкой мощности и подсветкой. Однако если остановиться на самом обыкновенном и бюджетном варианте, то вполне достаточно и обычной вытяжки, основное, чтобы вентилятор мог справиться с тем, для чего он предназначен.

И, напоследок хотелось бы обратить ваше внимание на внешний вид вашей вытяжки. Например, вы можете остановить свой выбор на вытяжном устройстве для ванной с красивой, фирменной решеткой либо даже со сменными панелями. Это позволит ему органично вписаться в интерьер ванной.

Декоративная решетка на вентиляционной системе в санузле

Пример автоматизированной вытяжки для ванной комнаты

Обычно ванные снабжаются естественной вытяжкой или простыми вентиляторами, включающимися при зажигании света или отдельным выключателем. Все эти подходы обладают недостатками:

• «естественной» мощности может не хватать для поддержания достаточной сухости, и ванная превращается во влажную горячую баню, в ней заводится грибок, плесень и так далее;
• активирующаяся вместе со светом система постоянно потребляет ток, даже когда не нужна. Кроме того, она шумит, что может раздражать;
• для отдельного варианта в ванную комнату понадобится поставить дополнительный выключатель, манипулировать которым каждый раз придется вручную.

Автоматизация поможет решить эти вопросы. К обычной вытяжке добавляется электронный контроллер с сенсором влажности, запускающий вентилятор только по необходимости (а также по таймеру и с пульта, если такие функции предусмотрены).

Как только влажность превысит заданное пороговое значение — управляющая плата задействует вытяжку и быстро приведет характеристики воздуха к норме.

Существуют качественные фабричные варианты, такие, как вытяжной вентилятор с датчиком влажности Soler&Palau Silent 100 CHZ или устройство Xiaomi Mi Temperature and Humidity Sensor (последний при этом интегрируется в экосистему «умного дома» Сяоми), но прибор можно сделать и своими руками.

Типичная система состоит из следующих компонентов:

• цифровой датчик влажности для вентилятора (в данном случае это MP590);
• контрольно-защитный блок с измерительной функцией. В примере используется плата с АЦП MP8037ADC;
• корпус BOX-BM8037;
• импульсный источник питания, подходящий к прочим компонентам. Чаще всего это блок питания на 0.5 А и 12 В. В нашем примере это PW1245.

MP590 представляет собой работающий по интерфейсу 1WIRE цифровой сенсор. Главная плата работает в трех режимах:

• «триггер»;
• «гистерезис»
• «защита».

Такое решение универсально и способно стать основой почти любого проекта автоматизации. Внешний вид в корпусе:

Схема подключения вентилятора будет выглядеть следующим образом:

Для оптимальной чувствительности сенсор выносится за корпус.

Важно правильно выбрать место установки. Оно должно находиться рядом с вытяжкой, чтобы обойтись без прокладки длинного жгута проводов. Один из вариантов расположения приведен ниже:

После установки может понадобиться небольшая калибровка, в каждом случае она выполняется согласно инструкции для конкретного прибора. В работе с MP590 понадобятся следующие шаги:

• предположим, что модуль измерил 40 % влажности;
• необходимо зажать правую кнопку на 5 секунд, попасть в меню включения и задать там значение 100;
• через три секунды гаджет принудительно закроет меню;
• далее 5 секунд удерживается уже левая кнопка. Появится меню отключения. В нем следует задать 50. Еще через 5 секунд после этого устройство вернется в рабочий режим.

Сфера применения

Схема подключения вентилятора с датчиком влажности

Установка вытяжного устройства актуальна в любом помещении с повышенной влажностью или периодически появляющейся сыростью, начиная с жилых объектов и заканчивая хозяйственными строениями.
