Как снять датчик АБС со ступицы: виды систем, диагностика проводки

Современный автомобиль сейчас оборудуется разнообразными системами активной безопасности, список которых с каждым годом только возрастает. К ним относится и система предотвращение блокировки колес при торможении – ABS (Anti-lock braking system).

АБС – одна из самых первых систем безопасности, которые начали использовать на автомобиле, и встречается она сейчас практически на всех авто, от бюджетных категорий до премиальных.
Коротко рассмотрим назначение АБС – эта система нужна для того, чтобы во время торможения колеса не блокировались, а продолжали вращаться, хоть и с замедлением.
Благодаря этому не теряется сцепление колеса с дорожным полотном и вероятность ухода автомобиля в юз полностью исключается, машина остается полностью контролируемой водителем.
АБС используется на автотранспорте уже давно и не раз доказала свою эффективность.

Работает эта система просто. Имеется электронный блок, который контролирует скорость замедления каждого колеса. И если какое-то из них останавливается быстрее других, блок снижает силу давления жидкости в тормозном суппорте именно на этом колесе, то есть тормозной механизм начинает в меньшей степени воздействовать.

Подробно об устройстве ABS и остальной информации по этой системе можно почитать здесь https://autotopik.ru/obuchenie/467-sistema-abs-avtomobilya.html.

Для чего нужен датчик ABS?

Выше указано, что блок АБС, в народе именующийся «мозгами» тормозной системы, осуществляет контроль скорости вращения колес, поэтому без датчиков в устройстве этой системы не обошлось.
Они являются «органами чувств» этой системы и на основе их показаний выполняется функционирование АБС.
В первой антиблокировочной системе использовался всего один датчик, который устанавливался в мосту заднеприводных авто.

Но по мере совершенствования ABS, количество их возросло, в современных авто используется уже 4 датчика.

Это позволяет системе отслеживать скорость вращения каждого колеса по отдельности.

Виды датчиков

Существует три вида таких элементов, отличающихся по принципу действия. Наиболее распространены пассивные датчики индукционного типа.

Суть их работы сводится к изменению напряжения от воздействия магнитного поля. Основной их недостаток – невозможность определения скорости вращения колеса на очень малых скоростях.

Остальные два вида – активные.

Один из них – магниторезистивный (встречается редко). Принцип его действия основан на магниторезистивном эффекте — свойстве полупроводника менять траекторию перемещения электронов при воздействии магнитного поля.

Второй вид активного датчика при работе использует эффект Холла, при котором электроны на полупроводниковой пластине перемещаются к краям ее при изменении магнитного поля.

Особенности датчиков

Существует несколько значительных отличий между пассивными и активными видами. Пассивными они называются потому, что для их срабатывания не требуется подача напряжения, такой датчик сам вырабатывает электрические импульсы, на который и реагирует электронный блок. Активные же элементы требуют подачи напряжения на них.

Пассивные элементы очень просты в конструкции и являются очень надежными. Поэтому они и распространенные, несмотря на свой недостаток.

В активных типах датчиков к конструкции используются микросхемы, что усложняет элемент и делает его более уязвимым. Но они являются высокоточными, и выполняют свою работу даже на малых скоростях движения.

Поскольку все типы датчиков работаю от воздействия магнитного поля, то одного его в конструкции недостаточно, необходим еще элемент, на который бы он реагировал.

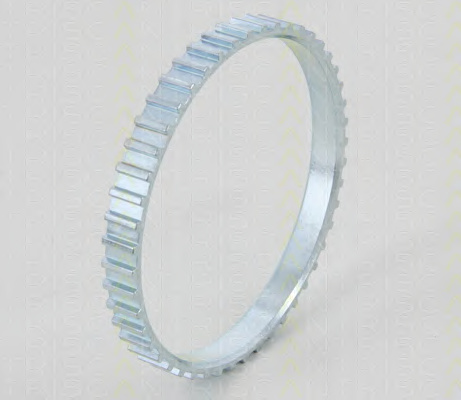

В индукционном (пассивном) типе используется импульсное зубчатое кольцо из ферромагнитного сплава, закрепленное на ступице или валу привода, а также поворотной цапфе. Раньше оно могло крепиться также на конических шестернях главной передачи.

В активных же видах применяется магнитное импульсное кольцо. В случае с магниторезистивным датчиком, то это кольцо поделено на чередующиеся сектора с постоянными магнитами разной полярности.

А вот в датчика Холла используется обычное магнитное кольцо, без каких-либо секторов, интегрированное в ступичный подшипник.

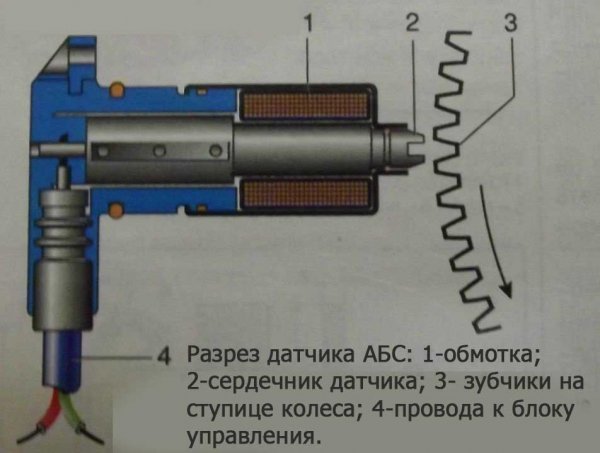

Конструкция элемента индуктивного типа

Поскольку самыми распространенными являются индуктивные датчики, то в дальнейшем будет рассматриваться именно их конструкцию.

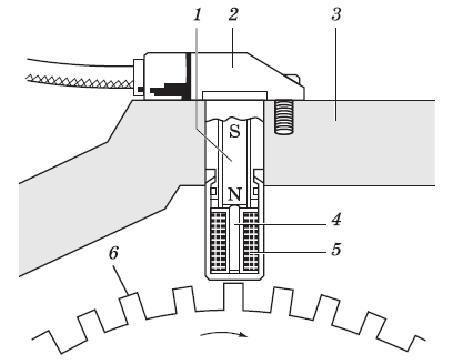

Состоит такой датчик из индуктивной катушки, внутрь которой помещен магнитный сердечник. Устанавливается он рядом с зубчатым импульсным кольцом, но так чтобы между ними имелся определенный зазор.

При вращении колеса через магнитное поле, создаваемое сердечником, проходят зубья кольца, что влияет на магнитный поток, из-за этого в обмотке катушки меняется значение переменного напряжения.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Помывка машины, делаем все правильно

В результате скорость вращения колеса, а вместе с ним и импульсного кольца, влияет на частоту и амплитуду колебаний выходного напряжения на катушке. Эти параметры и подаются на «мозги», в результате чего ими оценивается скорость замедления колеса.

Проблемы хоть с одним из датчиков АБС, могут привести к полному отключению системы. И хоть тормозная система на авто будет работать, но об эффективности торможения и безопасности, которое давала ABS, можно забыть.

Причины неисправности датчика

Индукционный датчик отличается простотой конструкции и высокой надежностью, то неисправности именно с ним случаются очень редко. Проблема чаще всего кроется в проводке, по которой подаются сигналы на блок управления.

Поскольку датчики с их проводкой располагаются непосредственно возле колес, то со временем возможен обрыв цепи или ее замыкание. Нередко сбои датчика происходят из-за окисления контактов.

За счет того, что ABS после включения зажигания на авто всегда проходит самодиагностику, при которой оценивается состояние все элементов системы, то выявить проблемы с датчиками достаточно просто, при их возникновении на приборной панели будет постоянно гореть сигнальная лампа.

Всего можно выделить 4 вида поведения системы при обнаружении неисправности:

Самодиагностика обнаруживает ошибку, и ABS отключается. Это может быть признаком появления ошибки в блоке управления, или же обрыва проводки, идущей от датчика;
Система проходит диагностику, при которой никаких проблем не обнаруживается, но после это происходит отключение АБС. Такой результат обычно дает возникновение проблем с проводкой, идущей на датчики (окисление, обрыв, замыкание и т. д.);
Самодиагностика обнаруживает ошибку, но система не отключается и продолжает работать. Это указывает обычно на обрыв проводки на одном из датчиков;
ABS не включается. Такое может происходить из-за обрыва проводки, а также от того, что импульсное кольцо повреждено, имеет сколы или надломы. Такой результат может давать и сильно изношенный подшипник ступицы, из-за чего в нем появился значительный люфт.

Поскольку нарушение работоспособности ABS зачастую происходит из-за проводки, то и выявить неисправность элемента достаточно просто и для этого понадобиться всего лишь наличие мультиметра.
Конечно, лучше проводить проверку при помощи осциллографа, поскольку такой прибор дает возможность визуально оценить амплитуду и частоту колебаний напряжения датчика, но имеется он далеко не у всех.
Далее разберемся, как проверить датчик ABS на разных авто, хотя в целом порядок действий одинаков, несмотря на то, что на разных моделях могут использоваться любые типы датчика.

Проверка на Ford Focus 2

Для начала рассмотрим, как производится проверка на автомобиле Ford Focus 2. У этого авто используется датчик, работающий на эффекте Холла и располагается он в ступице колеса в верхней части. Обнаружить его просто – достаточно снять колесо, открутить и отвести в сторону суппорт, а также снять тормозной диск.

Перед началом проверки в обязательном порядке следует проверить давление в шинах. Оно должно быть во всех колесах одинаковое, в противном случае разница давления может сказаться на работоспособности системы.

Чтобы проверить датчик на Фокус 2, для удобства доступа, следует выдомкратить и снять колесо с тестируемой стороны.

Далее разъединяем колодку проводов, идущих от датчика. Визуально оцениваем состояние оплетки и проводов, на них не должно быть потертостей и других видов повреждений.

На первом этапе проверяем сопротивление. Для этого переводим мультиметр в режим омметра и подсоединяем его щупы к выводам в колодке.

На Фокус 2 сопротивление датчика при замере должно быть в районе 1,3-1,4 кОм.

Но есть один нюанс, который важно учитывать. Во время замеров следует мять провод, особенно в местах изгибов.

Дело в том, что в месте обрыва провода медные жилы могут контактировать, поэтому и датчик может показывать нормальное сопротивление. А во время мятья и изгибания нарушается контакт.

При несоответствии показаний, следует провести замер на входе проводов в датчик. Это позволит выявить, кроется ли проблема в самом датчике, или же только в проводах.

Если при проверке сопротивления возле элемента, сохранилось несоответствие по сопротивлению, то датчик необходимо менять.

В некоторых случаях причина проблем кроется в загрязнении полупроводниковой платины элемента Холла. Поэтому следует снять сам датчик и очистить его.

Помимо проводки датчика следует также проверять всю цепь на наличие повреждений. Для этого необходимо отсоединить проводную колодку от блока управления.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как правильно ездить по грунтовой скользкой дороге

Затем выясняем из техдокументации к авто, какие выводы на колодке соответствуют тому или иному датчику, после чего к необходимым разъемам подсоединяем мультиметр и замеряем сопротивление.
Если оно не соответствует требуемым параметрам, следует искать место обрыва на участке от блока управления к колодке подключения датчика.

Такие неисправности, как обрыв или замыкание лечатся путем замены проводов. А вот при неисправности самого элемента, производится его замена.

Особенности диагностики на BMW Е39

Далее рассмотрим нюансы проверки датчика ABS на автомобиле БМВ Е39. На этом автомобиле уже используется индукционный элемент.

Диагностика осуществляется теми же методами, что и на Фокус 2. То есть проверяется сопротивление датчика, его проводки, а также цепи от блока управления.

Поскольку на этом авто используется элемент индукционного типа, то дополнительно можно провести замер выходного напряжения.
Для этого переводим мультиметр в режим вольтметра и подключаем к разъемам проводки датчика.

Далее раскручиваем колесо примерно до 50 об/мин. При этом диагностируемый элемент начнет вырабатывать электроэнергию, напряжение которой должно быть в районе 2 В.

Нюансы конструкции Лада «Приора», «Калина»

Теперь немного разберемся, как диагностировать проводить замену на автомобилях Лада моделей «Приора» и «Калина». Эти авто для примера были взяли потому, что сзади у них используются барабанные тормозные механизмы, а выше мы рассматривали, как проводятся работы с датчиками, работающими с дисковыми механизмами.

Проверка датчиков на «Калине» или «Приоре» полностью идентична описанным. Но датчик этот еще нужно найти. Установлен элемент в задней стенке ступицы, а импульсное кольцо располагается внутри механизма, под барабаном.

Поэтому, чтобы оценить его состояние, придется с авто снимать барабан, и сразу под ним видно будет кольцо, а также выступающая часть датчика, который проходит через технологическое отверстие в тормозной колодке.

То есть, проверяя состояние кольца, можно сразу посмотреть и очистить от грязи сам датчик. А после уже проводим замеры сопротивления датчика и всей цепи до «мозгов».

Особенности датчика Opel Vectra

Теперь пройдемся по особенностям автомобиля Opel Vectra. А основная из них кроется в том, что датчик этот выполнен в виде кольца и одет на ступицу. Поэтому проверить его не сложно, снова используя мультиметр, а вот заменить в случае повреждения сложно, поскольку придется снимать ступицу.

В целом же, путем обычного замера сопротивления можно оценить состояние любого датчика АБС, а также его проводки.
Какой бы элемент не использовался на авто, сопротивление его будет варьироваться в диапазоне 1,2-1,8 кОм.
Одним из главных условий при диагностике является не только величина сопротивления, а одинаковое показание сопротивления на всех датчиках.

Как заменить датчик АБС в гаражных условиях

Современные автомобили оснащаются антиблокировочными системами. Эти системы предотвращают блокировку колес автомобиля в момент торможения, тем самым устраняя риск потери управления. Также АБС делает автомобиль устойчивей при движении.

Датчик ABS служит для того, чтобы точно определить момент блокировки того или иного колеса, исходя из частоты его вращения. Кроме датчиков, антиблокировочная система включает в себя гидравлический и управляющий блок.

Когда колесо вот-вот заблокируется, от электронного блока поступает сигнал на гидроблок. Гидравлический блок снижает, а иногда и полностью перекрывает подачу рабочей жидкости к рабочему тормозному механизму блокированного колеса. Если по каким-то причинам этого окажется мало, то активируется специальный клапан и жидкость будет перенаправлена по отводной магистрали.

Еще из этой темы: Как прокачать тормоза с АБС одному человеку

Когда колесо снова начнет вращаться, электронный управляющий модуль при помощи сигнала снимет воздействие с электромагнитных клапанов и давление в гидромагистрали снова будет подаваться к тормозным цилиндрам на колесах.

Как устроен датчик

Разные производители на своих автомобилях устанавливают разные версии и реализации антиблокировочных систем. Можно выделить несколько видов датчиков. Одни из них функционируют на принцип магниторезистивного эффекта, другие же работают на базе эффекта Холла. Существуют пассивные и активные датчики.

Пассивные датчики – это индуктивные датчики скорости. Конструкции и принцип действия предельно просты. В основе лежит обыкновенная катушка индуктивности, намотанная с использованием тонкого медного провода. Внутри катушки установлен мощный магнит и железный сердечник – также магнитный. Торцевая часть катушки с сердечником установлена напротив магнитного кольца, установленного на ступице.

Датчик работает на принципе электромагнитной индукции. Пока катушка находится в покое, то на выходах датчика отсутствует какой-либо сигнал. Когда автомобиль начнет свое движение, то около сердечника датчика будет двигаться зубчатый ротор кольца. Это приведет к изменению магнитного поля, проходящего через катушку.

За счет переменного магнитного поля в катушки образуется переменный ток, которой и передается в блок управления. Такая система не подвержена помехам и грязи, но начинает работать только при наборе скорости 5-7 км/ч.

Активный аналог появился в 90-х годах. Датчики работают по принципу полупроводникового диода – меняется направление электрического тока под воздействием магнитных полей. Такие датчики называют магниторезистивными. Существует также датчик Холла, где ток возникает в резисторе, помещенном в магнитное поле.

Магнитное поле создается посредством специального кольца, которое закрепляется на ступице автомобиля и вращается вместе со ступицей. В случае с пассивными датчиками, любые изменения в магнитном поле ведут к изменениям в направлении электронов – в результате изменяется сопротивление. Эти изменения сопротивления и фиксируются электронным модулем или ЭБУ.

Симптомы и признаки неисправностей датчика коленвала и его проверка

В варианте с активными датчиками меняющееся магнитное поле заставляет электроны двигаться в один конец элемента. В результате формируется напряжение, передающееся в ЭБУ.

Можно ли починить неисправный сенсор

Если повреждена обмотка элемента, некоторые автовладельцы выходят из ситуации путем перемотки катушки. Однако, практика показывает, что восстановить работоспособность таким образом можно далеко не всегда.

Признаки неисправности детали

Неполадки в системе АБС водитель может определить по сигнальной лампе на панели приборов. Если имеются проблемы, лампа будет гореть или моргать. Это первый признак неисправности.

Также в случае каких-либо неисправностей:

Возможна блокировка колес при резком торможении;
Не будет вибрации при нажатии на педаль тормоза;

Как самому заменить датчик АБС

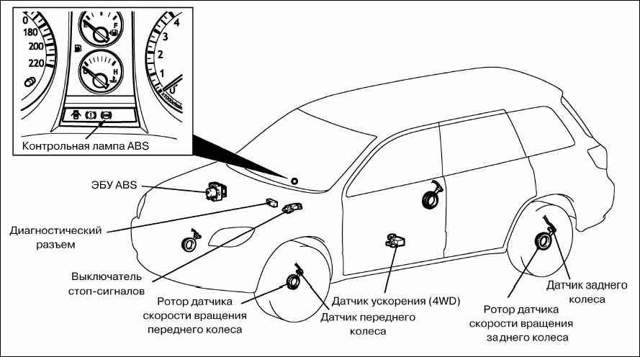

По схеме антиблокировочной системы, датчики установлены на каждом из четырех колес автомобиля. Сенсоры передних колес удобней снимать снизу ступицы, в редких случаях к ним можно добраться из подкапотного пространства. К элементам на задних колесах проще всего добраться лишь из-под арки.

Для работ по замене обязательно понадобится инструмент:

Качественный домкрат;
Ключ для колесных болтов;
Комплект рожковых ключей и торцевых головок;
Молоток;
Отвертка с плоским жалом;
Жидкий ключ;
Мультиметр.

Первым делом необходимо установить автомобиль на ровно площадке и активировать стояночный тормоз.

Далее демонтируют кресла на заднем ряду, пластик порога, резиновый дверной уплотнитель. Так можно добраться до разъема сенсора – для этого отгибают фиксаторы и оттягивают пластиковые панели около крепления амортизаторной стойки. Провода с разъемом нужно отсоединить.

Это интересно: Как проверить давление в кондиционере автомобиля самостоятельно

Домкрат устанавливают в необходимой точке и поднимают авто, откручиваются колесные болты и демонтируют колесо. Затем выкручивают крепежные элементы датчика – если болты давно не откручивались, необходимо обильно обработать соединение жидким ключом. Когда болты открутились, деталь аккуратно извлекают. Далее выкручивают болты кронштейнов проводов – их можно найти на стойке и арках крыла.

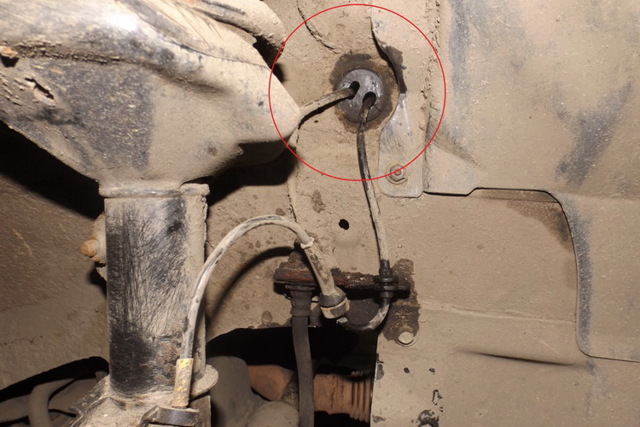

Чтобы извлечь провод, аккуратно отгибают антивибрационные накладки – под ней закреплен кабель. Отверткой удаляют заглушку и вытаскивают кабель. Новая деталь устанавливается аналогично. Затем закручивают болты креплений кронштейнов, провод просовывают так, чтобы он мог достать до гнезда, устанавливается заглушка. Накладку приклеивают на ее законное место.

Далее устанавливается колесо, подключают разъем сенсора АБС в гнездо, монтируют на место дверной уплотнитель, вставки порога, сидения.

Работа с передними сенсорами гораздо проще, так как в большинстве случаев они более доступны. На большинстве моделей сенсоры закреплены на поворотном кулаке. Процесс замены аналогичен работе с задними датчиками.

Видео инструкция

Ниже предлагаем вам посмотреть наглядный пример по замене и обслуживанию датчиков АБС на автомобиле.

Как проверить качество проделанной работы

После замены сенсоров АБС обязательно выполняется проверка их работоспособности. Для этого набирают скорость до 40 км/ч и затем резко надо затормозить.

Если автомобиль остановится без увода в сторону, на педали будет ощущаться характерная вибрация, и водитель не почувствует полной блокировки колес, то АБС функционирует правильно.

Диагностика и ремонт датчика ABS

ABS или Anti-lock braking system. Это сложная система, препятствующая одновременному блокированию четырех колес в момент торможения, обеспечивая максимальную устойчивость автомобиля. В нее входят системы: противобуксовочная, экстренного торможения и электронный контроль управляемости.

Суть его функционирования сводится к уменьшению давления в тормозах, чтобы позволить колесу проворачиваться, а не стопориться мгновенно, увеличивая тормозной путь автомобиля. Опытные водители так и поступают на скользких, мокрых и гравийных дорогах, что позволяет удержать машину от заноса. А теперь этим занимается автоматика, точнее ABS.

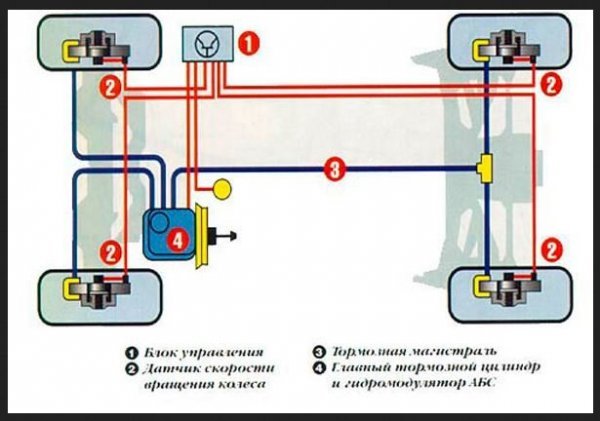

Составные части ABS

Компонентами системы являются:

Датчик скорости, установленный на колесах, точнее на ее ступицах.
Привод гидравлический
Клапаны регуляции давления в магистрали тормозной системы
ЭБУ – контрольный блок

Главное предназначение этого комплекса – сохранить для водителя возможность маневрирования в момент торможения, сохраняя полный контроль над транспортом.

Появление антиблокировочного механизма, сделало возможным внедрение системы помощи экстренного торможения (СПЭТ). Она усиливает силу торможения на скользких участках дороги, могла бы привести автомобиль к скольжению из-за полной блокировки колес.

Однако ABS, частично разблокирует их, препятствуя этому. СПЭД имеет возможность полноценно функционировать.

Датчики ABS

Одни датчики скорости работают по принципу, основанному на магниторезистивном эффекте. Другие – на эффекте Холла. Есть пассивные и активные их разновидности.

Пассивные датчики отличаются большими размерами, начинают регистрировать показания, только по достижении 5 – 7 км/ч. Они менее подвержены износу, а загрязнения не создают помехи (в силу особенности конструкции).

Активные аналоги появились в конце прошлого века, в 90-х годах. Работа основана на свойствах полупроводниковых диодов, которые меняют направление тока, под воздействием магнитного поля. Это магниторезистивные датчики. Есть датчики Холла, основанные на явлении возникновения тока в, помещенном в магнитное поле, сопротивлении.

В обоих случаях, источник магнитного поля (кольцо), закрепляется на ступице и движется вместе с ней. В первом случае, изменения поля приводят к изменению направления электронов, изменяя соответствующее значение сопротивления. Это и передается в ЭБУ.

Во втором варианте, изменяющееся магнитное поле, перемещает электроны в один конец проводника, формируется постоянное напряжение, которое передается в ЭБУ. Существенным недостатком является подверженность помехам.

Факторы, провоцирующие различные неполадки в датчиках:
— слабое противостояние магнитного поля различным помехам
— установочное место способствует сильному загрязнению
— механическое влияние движения колес – колебания, вибрации, удары и прочее.

Частые проблемы с ABS

Даже полный выход из строя ABS, не становится причиной остановки двигателя. Машина просто переходит на обычный тормозной режим. Однако перед этим, система подаст некие сигналы своей «болезни».

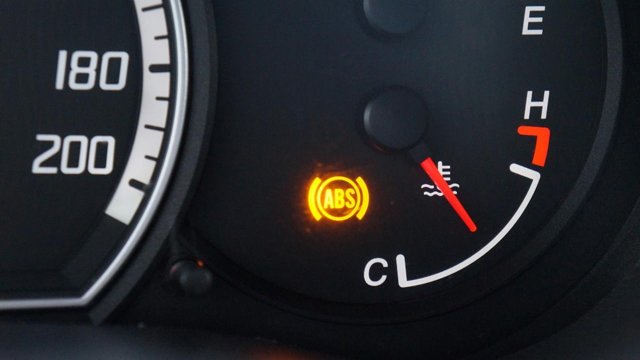

Загорается индикатор на панели приборов. Он должен потухнуть через несколько секунд, после старта. Если этого не происходит, значит, с датчиком случилась беда.

В иных ситуациях, индикатор загорается только во время движения, при том, на малых скоростях – 20 – 25км/час.

Не мешает, сначала проверить колеса, на предмет одинакового давления в шинах, синхронной изношенности протектора, одинакового размера всех четырех покрышек.

Из множества причин возникновения проблем с системой, можно выделить самые распространенные, с которыми в состоянии справиться самостоятельно любой автолюбитель (если руки растут откуда надо):

Самодиагностика выводит ошибку, не выдаются изменения угловых скоростей, функция ABS отключается. Тому причиной служит неполадки в блоке и размыкание цепи датчика ( обрыв, отход контакта, замыкание)
После нахождения ошибки, выявляется поломка датчика колес. Однако система продолжает работать. Проблемы с проводкой этих датчиков, обычно выражаются в окислении проводов и контактов, прерывистое поступление питания и замыкание «массы».
Самопроизвольные кратковременные торможения, сведения об угловом ускорении не поступают. Такое случается, когда установлены шины разных степеней изношенности, давление в них разное, стертость протекторов неодинаковая.
ABS не включается вообще. Причин несколько: повреждение насоса, износ ступичных подшипников, повреждение датчика (его ротора), обрыв его провода или образование люфта, поломки решеток и сепараторов подшипников.

Диагностика датчика ABS своими руками

Самая сложная в проверке и дорогая часть ABS – контрольный блок. Однако и проблем с ней возникает реже. Предохранительное реле защищает его от скачков, значительных спадов и перепадов напряжения тока от аккумулятора.

А вот датчики колес – наиболее уязвимое звено ABS. Это связано с их местонахождением. Они установлены возле подвижных элементов (полуоси и ступицы), подвергаются воздействию с их стороны. Провокаторами возникновения неисправностей в них, вплоть до полного выхода из строя, становятся, легко проникающая, грязь и расширяющийся люфт в подшипниках.

Нужно запастись мультиметром, тестером, пайкой.

Осмотр проводят поэтапно, переходя от простого к более сложному.

Демонтаж датчика
Чистка от загрязнений. Используют керосин или «белый» спирт. Особое внимание надо обращать на зубцы ступицы колеса, с которых прибор считывает обороты. Они быстро забиваются грязью, что искажает данные датчика, как следствие, ступору ABS. Прочистить и сам датчик.
Замерить сопротивление детали и сравнить с, заложенным производителем, нормативом. Его найдите в справочнике или узнайте у продавца.
Нужно замерить напряжение при вращающемся колесе. Приподнимите автомобиль на домкрате, освободите колесо для свободной раскрутки. Подсоединить мультиметр, вращая колесо, снять показания изменения напряжения. Сравнить с данными справочника.
Переходите к подшипникам. Прокрутить его несколько раз. Проверить легкость скольжения, определить исправность сенсора мультиметром. Все тщательно очистить.
Теперь надо посмотреть реле, если до этого этапа поломок не выявлено. На нем имеется пластиковая крышка, а под ней установлен предохранитель. Его то, в первую очередь, нужно проверить и заменить.

Для проверки реле надо:

Разъединить его с разъемом блока;
Мультиметром подсоединяетесь к первому и второму контакту разъема (всего в разъеме 25 пронумерованных контактов);
Включить зажигание. Измеритель должен выдать 20В электрического тока бортовой сети;
Если напряжение отсутствует, проверить целостность соединения контакта №2 с «массой» кузова, минусовым щупом. При условии, что предохранитель цел;
Само реле отсоединить и подключить его пины №5 и №6 непосредственно к аккумулятору. Исправная деталь начнет щелкать.

Тестирование сканером. Колесный датчик ABS относится к индукционному виду — снабжен намагниченным сердечком, в обмотке. Магнитное поле, возникающее на сердечке при прохождении тока в катушке, образует поток. Он прерывается зубьями вращающегося ротора, создавая электромагнитные импульсы. Амплитуда импульсного колебания напряжения и есть уровень сигнала датчика в блок. Замер производится сканером. Сопротивление в исправной детали равно 750 – 1200Ом. Стремящееся к бесконечности сопротивление свидетельствует об обрыве. Нулевое его показание – замыкание. Таким способом «прозвонить» все провода датчика.

Кстати, тестер переведите в состояние «диод», так как в схему датчика включены защитные диоды. Простой замер может не выявить искажения.

— на изоляции – более 20Ом
— передняя ножка – 7 – 25Ом
— задняя ножка – 6 – 24Ом

Выявленная поломка датчика, означает только одно – его надо заменить. Ремонту он не подлежит.

Замена датчика ABS

К передним устройствам можно подойти как снизу, так и из-под капота, а задние датчики доступны только снизу.

Подготовьте следующие предметы: домкрат, молоток, ключ, рожковые ключи 28, 32, торцевые ключи, тестер, очиститель.

Застопорить автомобиль ручным тормозом;
Разомкнуть соединение с аккумулятором;
Открыть доступ к датчику (например, на заднем колесе): снять сиденье, порог и утеплитель, оттянуть отделку, согнуть фиксаторы. Нажать на замок и отсоединить датчик;
Домкратом поднять авто на пару сантиметров, снять покрышку;
Обработать очистителем крепление датчика, осторожно выкрутить винты и снять прибор;
Поставить на его место новую деталь и закрепить;
Подсоединить к проводу, ведущему в салон;
Поставить обратно колесо;
Проверить зазор между датчиком и магнитной гребенкой. Он не должен превышать 1 мм, чтобы избежать попадания грязи;
Проверить тестером наличие напряжения;
Включить в разъем, соединить аккумулятор, снять с домкрата, поставить сиденья. Но перед этим, включите зажигание и проверьте индикацию.

С передними датчиками гораздо легче справиться.

По окончании работ, устройте тестовую поездку. На прямом участке, немного нарастив скорость (до 40 км/ч), и резко затормозить. Вибрация и звук колодок оповестят об удачной замене детали.

Не забывайте проводить плановые проверки и диагностику датчиков ABS на ошибки.

Как проверить датчик АБС тестером и мультиметром на работоспособность

Что такое ABS (Anti-lock Braking System) знают, наверное, даже дети. Эта система позволяет выполнять торможение наиболее эффективное для максимально быстрой остановки транспортного средства.

Система электронная и оснащена множеством датчиков и блоком управления, который следит, чтобы колеса во время торможения не блокировались, то есть «не шли юзом». Такое изобретение ежедневно спасает сотни или может быть даже тысячи жизней на дороге.

Система АБС предотвращает занос и потерю управляемости, что весьма важно на скользкой дороге, а также в случае экстренного торможения.

В этой статье я расскажу вам о том, как проверить датчик ABS в случае его неисправности, а также в случае появления на приборной панели аварийного индикатора в виде трех английских букв «ABS». Вы узнаете, как проверить датчик АБС в домашних условиях различными способами используя мультиметр.

Наиболее распространенной поломкой в системе ABS является разрыв цепи, когда между блоком управления и датчиком пропадает связь. Это может происходить по разным причинам, о которых вы узнаете чуть позже.

Как распознать неисправность системы АБС или датчика ABS?

Как я уже говорил на панели загорается соответствующий индикатор, это может происходить во время движения, торможения или при повороте ключа в замке зажигания.

В последнем случае появления надписи говорит о самодиагностике системы, после того как вы заведете мотор лампочка должна погаснуть.

В случае неисправности системы АБС во врем торможения вы не услышите характерного звука блока АБС расположенного под капотом и не почувствуете вибрации, которая возникает при резком нажатии на педаль тормоза и попытке пробуксовки колес.

Принцип работы датчика АБС

Датчик ABS – электромагнитный. То есть в него встроены индуктивность и магнитный сердечник, которые реагируют на сигнал, поступающий при вращении колес.

Законна ли установка светодиодных ламп в фары?

Автолюбители со стажем знают, что при торможении на скользкой дороге на педаль тормоза следует нажимать прерывисто, чтобы исключить блокировку колес, следовательно, что может привести к неуправляемости автомобиля.

В принципе, такую функцию выполняет блок ABS. Он не дает заблокировать колеса. Если диагностика показала на неисправность датчика АБС, сначала следует убедиться в его работоспособности.

Конкретно компьютерная диагностика может показать неисправности «обрыв или короткое замыкание» или «отсутствие сигнала». И в том и в другом случае может быть виноват датчик ABS.

Что делать в первую очередь?

Необходимо выполнить проверку датчиков ABS которые располагаются возле каждой ступицы колеса. Ваша задача обнаружить нарушение в соединении датчиков, обрыв провода или повреждение корпуса датчика ABS. В любом из этих случаев вы так или иначе увидите на панели соответствующий индикатор, ну при условии, что сам блок управления системой рачий и не «глючит».

Проверка датчика АБС — меряем сопротивление

Домкратим колесо, то на котором по-вашему расположен нерабочий или неисправный датчик, или каждое колесо по очереди если вы точно не знаете какой из датчиков неисправен.
Далее снимаем колесо и получаем доступ к датчику.
Демонтируйте корпус, а также защитный блок управления и разъемы по которым поступает питание на датчики.
После этого в цепь провода с PIN-разъемами внедряем провода и коммутируем их с датчиком и мультиметром.
Производим замер сопротивления и сверяем его с тем, которое должно быть по умолчанию (его можно узнать в мануале) или у представителя производителя вашего авто.
Проводку «прозваниваем» на предмет обрыва или короткого замыкания.
Вращайте колесо при этом следите за показаниями мультиметра, сопротивление должно меняться.

Устройство — ножка — 5-26 Ом.
Устройство — «масса» — от 20 кОм и более.

Более детально о том, как проверить датчик ABS смотрите в этом видео:

Проверка датчика ABS при помощи тестера — меряем напряжение

Домкратим колесо.
Включите мультиметр, установите режим измерения постоянного напряжения.
Подключаем электроды прибора к разъемам и проверяем показания, при этом вращаем колесо (примерно 1 об/сек).
Исправный датчик ABS покажет напряжение на приборе

0,25-1,2 Вольта.

Если скорость вращения колеса будет выше, то и показания соответственно будут увеличиваться.

Как проверить датчик осциллографом?

Чтобы диагностировать исправность или неисправность датчика АБС можно использовать даже осциллограф или проще говоря тестер. При подключении на приборе будет отражаться график, при помощи анализа амплитуды, можно судить о исправности или неисправности датчика.

Проблема заключается в том, что прибор этот есть не на каждом СТО, не говоря уже за гараж, в котором вы собрались проводить все свои «опыты». Прибор это дорогой, и довольно сложный для понимания поэтому для работы с ним необходимо обладать определенными знаниями и навыками.

В современных автомобилях система ABS имеет функцию самодиагностики, используя специальное ПО можно считать код ошибки после чего расшифровать его по специальной таблице.

Возможен ли ремонт датчика АБС?

На вопрос возможен ли ремонт данного датчика, ответить однозначно — сложно, все в большей степени зависит от степени его повреждения и неисправности. Если все заключается в банальном повреждении проводка, то решить проблему не составить труда.

Если же повреждение более глобальное, поврежден сердечник или обмотка, то скорее всего ремонта такого датчика будет просто не возможным и потребует полной замены.

Несмотря на то что 99% специалистов рекомендуют заменить датчик в случае его неисправности или проблем с обмоткой, есть те, кто успешно реставрирует эти датчики в домашних условиях используя подручные средства. Более подробно о таком ремонте вы можете узнать в видео расположенном чуть ниже.
