Управление вентиляцией по датчику CO2

Воздух является смесью газов, в котором углекислый газ (CO2) занимает по количеству лишь четвертое место, однако важнейшее значение для всего живого. Измерить концентрацию углекислого газа достаточно легко, а данные о количестве CO2 позволяют косвенно судить о содержании других веществ и использовать эти данные для анализа качества воздуха. Основной единицей измерения концентрации углекислого газа являются промилле (ppm).

При небольшом повышении уровня CO2 человек ощущает духоту, усталость, сонливость, невозможность сосредоточиться, потерю внимания, раздражительность, снижение работоспособности и т. д. Если уровень CO2 будет повышаться дальше, то наступают проблемы с дыханием, удушье, учащенный пульс, головокружение, а кто-то вообще падает в обморок.

В замкнутых помещениях с недостаточной вентиляцией человек достаточно активно поглощает кислород (O2), при этом выдыхая большое количество углекислого газа, и если к перепадам содержания в воздухе кислорода человек мало восприимчив, то перепады содержания CO2 чувствуются каждой клеткой (и это не метафора). Связанно это с тем, что процесс газообмена O2 и CO2 в легких происходит за счет пассивной диффузии через мембрану клетки, а диффузионная способность CO2 в 25-30 раз выше, чем у O2, именно поэтому к изменениям концентрации CO2 в воздухе, человек очень чувствителен.

Датчик СО2 для CO2 системы TURKOV

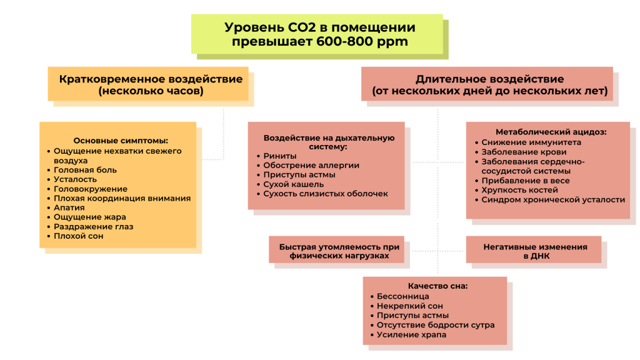

Пребывание в помещении с высоким содержанием СО2 ведет к негативным последствиям, поэтому так важно уделять внимание вентиляции помещений. Удобным и эффективным методом регулирования воздухообмена является использование датчика СО2 от TURKOV.

Как видим наиболее вредным является долговременное пребывание в помещениях с высоким содержанием CO2 , именно поэтому особое внимание надо уделять домашней вентиляции и вентиляции рабочих мест. При этом наиболее правильный и энергоэффективный метод регулирования воздухообмена, это регулирование по датчику СО2.

Детектор СО2 максимально точно (+/- 25 РРМ) контролирует уровень СО2 в помещении в автоматическом режиме, при этом не требуя дополнительной регулировки и настройки.

Как это работает? По датчику CO2, который установлен в вытяжном канале, автоматика распознает уровень CO2 в помещении и автоматически поддерживает его оптимальный уровень путем увеличения или уменьшения оборотов вентилятора. Приточный и вытяжной вентиляторы при этом работают синхронно. Диапазон регулирования вентиляторов от 0 до 100%.

Датчик СО2

Сенсорный пульт с датчиком СО2 / SENSOR + CO2

• Режимы работы:  ON — открытие заслонки на 100%; OFF — полностью закрытая заслонка;
• AUTO — пропорциональное регулирование от 0 до 100%.

Для поддерживания необходимого уровня СО2 в помещении был разработан пульт с датчиком СО2, который предназначен для жилых помещений любой площади. Датчик СО2 встроен в пульт. Вы можете разместить пульт в любом удобном для вас месте.

Технические характеристики датчика сенсорного пульта СО2:

Напряжение питания	220В
Габариты, А*В*С, мм.	130*80*24
Потребляемая мощность	Не более 2В
Напряжение питания	220В
Датчик СО2	Встроенный
Диапазон измерения СО2	От 0 до 1000ppm
2 аналоговых выхода	0-10 В для управления заслонкой/вентилятором
Контакты для управления заслонкой	Нормально разомкнутый
Диапазон рабочих температур	0/+50оС

Пульт с датчиком СО2

Варианты управления по датчику CO2

Следует обратить внимание, что возможно два типа регулирования воздухообмена по датчику CO2.

1. Вентилирование одним агрегатом нескольких помещений.

Вентилирование нескольких изолированных объемов воздуха, например квартиры, дома, нескольких офисов. Применяется в основном на бытовой линейке оборудования CAPSULE и I-VENT, а так же на приточно-вытяжных агрегатах ZENIT, ZENIT HECO. Для каждого помещения нам потребуется:

• Пропорциональный клапан на приточном канале
• Пропорциональный клапан на вытяжном канале (Если вытяжка в каждом помещении)
• Датчик CO2 для каждого помещения или вытяжного канала каждого помещения.
• VAV-система на агрегате (устанавливается заводом-изготовителем).

При появлении в помещении человека, датчиком CO2 будет регистрироваться повышение уровня CO2.

Пропорциональный клапан с электроприводом будет регулировать воздухообмен на основании показаний именно своего датчика CO2.

Такой вариант управления позволит максимально точно поддерживать качество воздуха в помещении, не позволяя появиться чувству нехватки воздуха, и не создавая излишнего воздухообмена.

Пример работы вентиляции по датчикам CO2 установленным в помещениях:

В помещении №2 находится один человек, и для компенсации повышения концентрации CO2 достаточно подавать в помещение 25 м³/ч, В помещении №1 же находятся два человека и для компенсации требуется подавать уже 75 м³/ч.

Если из помещений выйдет по одному человеку, то в помещении №2 выделение CO2 прекратится полностью, клапан закроется, и вентилирование помещения прекратится.

В помещении №1 выделение CO2 сократится, и агрегат постепенно снизит воздухообмен помещения №1 до 25 м³/ч.

ВНИМАНИЕ!!!

Применение одного датчика CO2 в вытяжном канале при наличии нескольких помещений нежелательно. Датчик CO2 будет регистрировать суммарную концентрацию углекислого газа и в обоих помещениях одинаково увеличивать воздухообмен. В результате в верхнем помещении воздухообмена недостаточно для компенсации повышения уровня CO2, а в нижнее подается излишнее количество воздуха.

2. Вентилирование одним агрегатом одного помещения

Вентилирование одного изолированного объема воздуха, например офиса, спортзала, производственного помещения, квартиры-студии. В этом случае нам потребуется только датчик CO2 установленный в вытяжном канале (устанавливается заводом-изготовителем). Воздухообмен будет автоматически регулироваться для поддержания требуемого уровня CO2, независимо от изменения количества людей в помещении, а так же от их рода деятельности.

Данный вариант регулирования применяется в основном на промышленной линейке оборудования серии Zenit, Zenit HECO, CAPSULE и даже в установках i-Vent. Применение данной системы позволит организовать максимально энергоэффективную систему вентиляции, с минимальными эксплуатационными издержками и полностью автоматическим управлением.

Пример работы вентиляции по датчикам CO2 установленным в вытяжном канале:

В помещении находится один человек, и для компенсации повышения концентрации CO2 достаточно подавать в помещение 50 м³/ч, по мере увеличения в помещении количества людей увеличивается регистрируемый уровень CO2, и агрегат автоматически увеличивает количество воздуха, которое требуется подавать в помещение, для компенсации повышения уровня CO2.

Расчет системы вентиляции по СО2

Это один из вариантов расчета системы вентиляции, но, к сожалению, применяется достаточно редко, так как систем умеющих регулировать воздухообмен по датчику CO2 не слишком много. Для расчета нм понадобится знать следующие данные:

1. Концентрация CO2 на улице.
2. Расписание пребывания людей в обслуживаемых помещениях.
3. Тип физической активности в обслуживаемых помещениях.
4. Требуемый поддерживаемый уровень CO2.

Формула расчета воздухообмена для компенсации выделения CO2 одним человеком: L=(Gx550)/(X2-X1)

где:

• L — воздухообмен, м3/ч;
• X1 — концентрация CO2 в наружном (приточном) воздухе, ppm;
• X2 — допустимая концентрация CO2 в воздухе помещения, ppm;
• G — количество CO2 выделяемое одним человеком, л/час;
• 550 – преобразование значений X1 и X2 из ppm в г/м3.

Данные для G и концентрации CO2 на улице подбираются из таблиц.

Физическая активность

Выделение СО2
Сон	12	л/час
Сидячая работа	15	л/час
Офисная работа	18	л/час
Среднее	23	л/час
Ходьба	33	л/час
Легкая механическая работа	36	л/час
Тяжелая работа	63	л/час



Концентрация СО2 на улице
Для сельских населенных пунктов	332	ppm
Для малых городов (до 300 тыс. жителей)	409	ppm
Для больших городов (свыше 300 тыс. жителей)	511	ppm

Пример расчета квартиры с количеством проживающих 3 чел.

Количество людей	3	шт
Выделение СО2 одним человеком	18	л/час
Допустимая концентрация СО2	600	ppm
Концентрация СО2 на улице	511	ppm
Требуемый воздухообмен	334	м3/ч

Для данных условий наиболее подходящим будет агрегат Zenit-350 Heco.

Если составить расписание дня, то можно будет увидеть картину изменения воздухообмена в течение дня, в зависимости от выделения CO2 в квартире.

Как видим даже по усредненному расписанию график изменения воздухообмена весьма существенный, в реальности же система постоянно регулирует воздухообмен, практически не имея на графике «полок». При этом, если агрегат подобран верно, в данном случае это Zenit-350 Heco, то значение CO2 в квартире всегда будет неизменно.

*Для расчета не принципиально, какой тип управления агрегатом по CO2 применяется. Это может быть как датчик в вытяжном канале, если это вентиляция квартиры студии, так и комнатные датчики CO2 совместно с VAV-системой.

ПВУ Zenit HECO

Поделиться в социальных сетях:

Датчик CO2 углекислого газа бытовой | Fortvideo.ru

СО2 – газ, который в малом количестве содержится в составе атмосферного воздуха и никак не вредит человеку. Нужно ли устанавливать датчик СО2 в помещении, или в приборе нет надобности? В этом и других вопросах мы разберемся в сегодняшней статье.

Согласно классификации вредных для человека веществ, углекислый газ относится к четвертому классу опасности, в нормальных условиях он практически не опасен для человеческого организма.

Опасность отсутствует ровно до тех пор, пока концентрация СО2 во вдыхаемом человеком воздухе ниже 7%. Как только указанный показатель превышается, человек начинает испытывать проблемы с дыханием, начинается удушье.

Определить повышение показателей СО2 можно с помощью специализированных датчиков.

Комитет ASHRAE, который занимается становлением стандартов в работе климатического оборудования, с помощью исследований определил, что допустимым значением концентрации СО2 для помещений с большим количеством людей является концентрация 0,1%. Этот показатель принято считать предельно допустимыми, он используется при выполнении расчетов оптимального воздухообмена в помещении.

Главная особенность двуокиси углерода — газ не накапливаться в тканях человеческого организма. Говоря простыми словами, как только концентрация газа в воздухе снижается, человек перестает испытывать симптомы удушья.

В случае, если концентрация начинает повышаться выше указанного показателя, человек начинает испытывать недомогания, его работоспособность резко снижается, появляется чувство усталости и сонливости, со временем к указанным симптомам добавляются и проблемы с дыханием.

Согласно общим пониманиям, концентрация СО2 в воздухе напрямую зависит от того, сколько человек одновременно находится в помещении. С помощью специальных устройств для анализа качества атмосферного воздуха и правильно организованной вентиляции можно обеспечить качественный воздух в помещении, который будет способствовать повышению работоспособности.

Среднестатистический человек выдыхает до 0,5% двуокиси углерода, при этом смесь других газов во выдыхаемом воздухе значительно превышает концентрацию СО2. В случае, если человек длительное время находится в плохо проветриваемой комнате, концентрация газа резко повышается, начинают появляться неприятные симптомы.

Симптомы

•
• Двуокись углерода, даже при превышении показателей нормальной концентрации, не имеет запаха, при этом определить превышение можно не только по показателям анализаторов, но и при появлении специфических симптомов.
• Длительное вдыхание воздуха, перенасыщенного СО2, начинают наблюдаться следующие симптомы:

• Общая усталость организма.
• Рассеянность.
• Отсутствие концентрации внимания.
• Проблемы с дыханием.
• Сонливость.
• Снижение работоспособности.

Чаще всего указанные проблемы появляются при длительной работе в замкнутых помещениях, в которых одновременно находится большое количество человек (проблема распространена в учреждениях здравоохранения, в больницах и пр.).
Лабораторным способом было установлено, что для человека нормальной считается концентрация газа от 0,04 до 0,07%. Повышение концентрации, регистрируемое датчиками, до 0,1% уже вызывает неприятные симптомы.

Чаще всего показатели 0,07-0,1% регистрируются датчиками в переполненных помещениях, а также в общественном транспорте. Использование современных анализаторов качества атмосферного воздуха позволяет своевременно выявить проблемы и организовывать проветривание и вентилирование комнат.

Модели датчиков СО2

На современном рынке в продаже представлено специализированное оборудование — датчики СО2, которые позволяют контролировать уровень концентрации двуокиси углерода во вдыхаемом воздухе.

В основном оборудование монтируется на стене, промышленные датчики подключаются напрямую к системе вентилирования.

В итоге, когда повышается предельно допустимая концентрация СО2 во вдыхаемом воздухе, начинает работать вентиляционная система, из помещения выводится газ, повышается качество вдыхаемого воздуха.

Есть в продаже также уже готовые вентиляционные системы, которые в составе компонентов уже содержат анализаторы качества воздуха в помещении.

Среди моделей существуют устройства с релейным и аналоговым выходом, с возможностью подключения специального монитора.

Многие производители делают только один выход, в итоге умельцам приходится дорабатывать конструкцию устройства, добавляя количество выходов.

Такой самодельный датчик считается наиболее производительным и эффективным за счет того, что совместим с любой системой вентилирования, вне зависимости от производителя и модели.

Обязательный компонент датчика СО2 — это наличие функции самостоятельной калибровки. Функция позволяет устройству автоматически подстраивать свои показатели для более точного анализа качества воздуха.

На рынке датчики СО2 представлены следующими моделями:

• Настенные модели с реле, имеющие световую индикацию и кнопочное управление основными функциями.
• Настенные модели без индикаторов и платы электронного управления.
• Самостоятельные приборы, которые устанавливаются на столе и показывают дополнительную информацию (время, уровень влажности, температуру).

В основном датчики СО2 подключаются к слаботочным электрическим сетям, некоторые модели предусматривают в конструкции наличие дополнительного блока питания.Ниже в таблице представлены наиболее функциональные модели.

Название модели, производительТехнические характеристики, особенностиСтоимость в рублях

AZ-7788, Green Day	Устройство для контроля концентрации СО2 в атмосферном воздухе. На экране выводится информация о содержании СО2, температуре, влажности воздуха, текущая дата и время. При снижении качества вдыхаемых воздушных масс подается звуковой сигнал.	Около 18 тысяч
Газовый детектор AZ-77232	Устанавливается на столе, гарантирует высокую точность измерения, через релейный выход может подключаться непосредственно к системе вентиляции для обеспечения своевременного проветривания помещения.	Около 44 тысяч

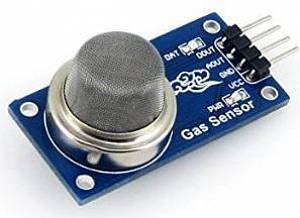

Датчик CO2 MG-811 (Arduino-совместимый), DFRobot	Контролирует качество воздуха и осуществляет мониторинг концентрации СО2.	Около 6 тысяч
Датчик углекислого газа Вентс СО2-2	Реагирует на концентрацию уровня СО2, в случае превышения показателей выше допустимого уровня сигнал передается непосредственно на систему вентилирования.	Около 40 тысяч

Возможности датчиков

Работа всех датчиков СО2 построена на способности измерять уровень концентрации углекислого газа в воздушных массах, в случае, если концентрация превышает допустимые значения и становится опасной, датчик подает сигнал либо автоматически активирует работу вентиляционной системы (в зависимости от модели).

Удобнее всего использовать устройства с аналоговым выходом. Вся информация о концентрации СО2 в анализируемых атмосферных массах отображается на подключаемых мониторах.

Датчики СО2 калибруются ручным и автоматическим способом. Сразу после установки оборудования и при первом запуске необходимо настроить датчик: прибор подключается к бесперебойному источнику питания, а помещение тщательно проветривается. Оптимальным показателем считается 300 ppm (0,003%) (данное значение принимается за нулевой показатель).

Современные модели калибровать нужно в ручном режиме всего один раз – после подключения и первого запуска. В дальнейшем калибровка происходит в автоматическом режиме.

Современные датчики сразу после подключения и пробного запуска самостоятельно проводят установочные процедуры, а также выполняют тестирование всех составных компонентов. В итоге первое время показатели, отображаемые на мониторе, отличаются от реальных данных о концентрации диоксида углерода.

Адаптивная и традиционная вентиляция

Оптимальным вариантом для жилых помещений является адаптивная вентиляция, она, в отличие от традиционных приборов, предусматривает несколько режимов работы в зависимости от качества атмосферного воздуха и количества людей, которые одновременно находятся в комнате.

Адаптивные вентиляционные системы активируются автоматически в случае, если концентрация СО2 в атмосферном воздухе повышается выше предельно допустимых показателей.

Такие вентиляционные системы имеют в составе датчик СО2, в итоге устройство своевременно реагирует на изменение показателей и позволяет поддержать наиболее оптимальный уровень диоксида углерода за счет постоянного проветривания помещения.

Специалисты, занимающиеся монтажом систем вентиляции, часто оценивают работоспособность вентиляции понятием эффективности распределения воздуха.

Под данным параметром понимается скорость распределения свежего воздуха по помещению.

Оптимально настроенная вентиляционная система должна обеспечивать равномерное распределение — в помещении не должно быть участков, где концентрация двуокиси углерода выше.

Современные климатические системы и оборудование для вентилирования построены таким образом, что обеспечивают эффективное и экономичное проветривание помещения. Поток свежего воздуха не контактирует с потоками с высоким содержанием СО2.

В системы уже встроены датчики, анализирующие содержание диоксида углерода в атмосферном воздухе, нет необходимости следить за показателями самостоятельно и проветривать помещение в ручном режиме.

В комнате создаются наиболее оптимальные условия, повышается работоспособность, не снижается уровень концентрации внимания.

Система вентилирования включается только в тот момент, когда показатели СО2, согласно данным датчика, превышают допустимые значения, в итоге удается значительно сэкономить на потреблении электроэнергии оборудованием.

Видео

Чтобы датчик показывал реальное содержание углекислого газа во вдыхаемом воздухе, необходимо придерживаться ряда правил по его установке:

1. Установка устройства допускается только в месте, которое удалено от места постоянного нахождения людей как минимум на 1 метр.
2. Не допускается размещение датчиков вблизи системы приточной вентиляции воздуха.
3. Наиболее оптимальное место – вблизи источников энергии.

Наиболее популярные модели

В мире не так много производителей, которые занимаются выпуском датчиков, измеряющих концентрацию углекислого газа во вдыхаемом воздухе. Самым известным производителем считается компания SenseAir, датчики компании работают на основе сенсора NDIR. Сенсор измеряет показатели поглощения света с длиной волны 4 микрометра в зависимости от концентрации углекислого газа в атмосферном воздухе.

Наиболее оптимальным считается прибор SensAir K30, он гарантирует высокую точность определения превышений предельно допустимых показателей и имеет доступную стоимость.

Стоит отметить, что приборы, которые работают на основе данного датчика СО2, стоят на рынке больше 200 долларов.

Желательно приобретать датчик отдельно и адаптировать его под свои потребности, так устройство обойдется на порядок дешевле.

Производством моделей, считающихся лучшими в соотношении «цена-качество», занимаются компании AZ Instrument и MIC. Производственные мощности обеих фирм расположены на острове Тайвань.

Стоит отметить, что на рынке устройства под своими названиями реализуются по цене от 260 до 390 долларов, при этом на крупных китайских торговых площадках аналогичные датчики (только без названия) можно приобрести максимум за 149 долларов.

Торговые площадки eBay и Aliexpress завоевали датчики от компании GAIN EXPRESS. Сейчас в ассортименте производителя насчитывается сразу семь приборов, цена на которые колеблется в пределах от 113 до 149 долларов (среди датчиков СО2 по непонятным причинам также затесались измерители уровня угарного газа в воздухе, будьте внимательны при выборе подходящей модели).

В основном датчики СО2 потребляют довольно много электроэнергии, если на предприятиях их подключают напрямую к электрическим сетям, то для домашнего использования выпускаются специальные модели со встроенным блоком питания. Модели для домашнего использования помимо данных о концентрации углекислого газа в воздухе также отображают на дисплее данные о температуре и влажности.

При выборе подходящей модели датчика для измерения концентрации углекислого газа во вдыхаемом воздухе обязательно обращайте внимание на точность определения концентрации.

Датчик СО2 — незаменимая вещь, особенно в помещениях, где одновременно находится большое количество людей. С помощью датчика вы своевременно определите повышение концентрации вредного газа выше допустимых параметров и предотвратите негативные последствия такого превышения (слабость, снижение работоспособности, ощущение нехватки воздуха и пр.).

CO2 для теплиц и гроубоксов

Жизнедеятельность растений, человека и животных прочно взаимосвязана. При выдохе воздух, поступивший в организм, преобразовывается в диоксид углерода и поступает в атмосферу. Бесцветный газ в небольших количествах есть в окружающей среде. При высокой концентрации он опасен для здоровья, однако, для растений — это необходимый элемент питания, без которого невозможен фотосинтез.

В агропромышленной сфере деятельности коэффициент урожайности зависит от многих факторов, и важную роль играет диоксид углерода. Чем выше насыщенность СО2, тем растения быстрее наполняются энергией, растут, развиваются, дают плоды.

Почему нужен СО2 в теплицах и гроубоксах?

Приятно насладиться вкусом свежих огурцов, помидоров, ягод в зимнее время, или почувствовать аромат любимых цветов, не дожидаясь тепла.

Теплицы и груобоксы позволяют выращивать растения в любое время года, создать правильный микроклимат, благоприятно влияющий на процесс дозревания плодов.

Без насыщения диоксидом углерода системы освещения, подачи и вентиляции воздуха, увлажнения не дадут желаемый результат.

СО2 находится в структуре каждого растения и обеспечивает фотосинтез. Сложный процесс преобразования солнечной энергии в органические соединения требует затрат огромного количества воды и углекислого газа. Средний показатель газа в атмосфере — 350 ppm. Деревья, кустарники, травы способны поглощать объем до 1500 ppm.

Растительные ткани наполняются газом способом пассивной диффузии: молекулы проникают из воздуха с концентрированным содержанием диоксида углерода в менее насыщенные участки (растение). Полученный газ преобразовывается в сахарозу, что является строительным материалом.

При увеличении концентрации СО2 рассада, цветы быстрее растут, плоды дозревают сочными и ароматными.

5 вариантов подачи СО2: преимущества и недостатки

В традиционных теплицах, стандартных груобоксах, груокомпактах, стелсах (компьютерном или акустическом) не сложно организовать подачу диоксида углерода. В закрытом грунте легко контролировать количество газа и определить максимально благоприятный период подачи газа.

Существуют разнообразные варианты подачи СО2: генераторные, балонные системы, методика применения органики, компостирования, брожения, сухого люда. Стоимость оборудования, расходных материалов, комплектация и способ установки зависят от разновидности применяемой системы.

Оксид углерода подается в чистом виде, отсутствует возникновение водяного пара, тепловой энергии. Система проста в управлении: достаточно разместить в помещении, повернуть кран. Оборудование рассчитано на теплицы, груобоксы с огромной площадью насаждений. В комплект входит:

• баллон;
• редуктор;
• регулятор подачи газа;
• электромагнитный клапан для установки периода отключения системы.

Оборудование подключается к устройствам контроля микроклимата. При достижении нужной концентрации или истечении установленного времени система отключает подачу электропитания, клапан перекрывает выход углекислоты.

К недостаткам относятся:

• необходимость периодически заправлять баллон;
• огне-, взрывоопасные свойства.

Принцип работы заключается в сжигании топлива, в результате чего выделяется оксид углерода. В качестве горючего используется пропан/этиловый спирт. Эффективно насыщает большие площади закрытого грунта.

Минусы:

• с экономической точки зрения покупка оборудования обходится дорого;
• появление тепла при сжигании топливного материала;
• влажность внутри помещения, что опасно возникновением плесени, грибкового поражения.

Недостатки:

• сложно проконтролировать процесс, скорость, количество выделяемого вещества;
• неприятный запах, привлекающий насекомых-вредителей;
• нестабильное распространение газа;
• необходимость постоянно обновлять емкость с ингредиентами.

Метод основан на применении угольного ангидрида в виде твердого льда. После нагревания вещество переходит в газообразное состояние. Отличный вариант при необходимости резкого подъема количества газа в теплице, груобоксе.

Способ использование сухого льда имеет ряд недостатков:

• на выполнение процедуры необходимо много времени;
• высокая цена на сухой лед;
• действующее вещество негативно сказывается на здоровье человека;
• концентрацию двуокиси углерода сложно проверить;
• необходимость ежедневно пополнять запасы сухого льда.

Органика — популярное средство удобрения диоксидом углерода в Канаде и странах Европы. Действующие компоненты расфасованы в пластиковые бутылки. Вещество поставляется в сухом виде. Способ эксплуатации довольно простой, не требует специальных навыков и умений. Сначала нужно заполнить емкость теплой водой. Далее устранить стикер с отверстия и встряхнуть. При контакте жидкости со смесью начинает происходить реакция и выделяться углекислый газ. Период действия препарата — 3-4 недели.

Минусы:

• емкость нужно периодически встряхивать, не менее 1 раза в 2 суток;
• высокая стоимость составов зарубежного производства;
• отсутствие датчика контроля консистенции газа.

Полезные советы: как правильно использовать диоксид углерода

1. При концентрации СО2 меньше 250 ppm процессы жизнедеятельности замедляются, прекращается рост и растение может погибнуть.
2. Оксид углерода увеличивает количество жидкости в растительных тканях, вследствие чего повышается уровень влажности в закрытом пространстве.

   Высокая влажность способствует развитию грибков, гнили, поражающих насаждения. Содержание СО2 в боксе должно быть менее 2000 ppm.

3. Регулировка подачи двуокиси углерода, влажности должна осуществляться с помощью датчиков. Это позволит избежать негативного воздействия внешних факторов на развитие растения.

4. Ночью растения не потребляют углеродный газ. Подачу СО2 нужно начинать через пол часа после включения осветительного прибора и за пол часа до его выключения.

Комплекты систем CO2 улучшают урожайность в несколько раз. С правильной подпиткой темп роста, дозревания плодов ускоряется.

Дозревшие овощи порадуют приятным вкусом, а бутоны — удивительной красотой, запахом.

В агросфере урожайность зависит от многих факторов, и важную роль играет диоксид углерода. Чем выше насыщенность СО2, тем растения быстрее наполняются энергией, растут, развиваются, дают плоды.

Датчики углекислого газа CO2

• Описание
• Характеристики
• Установка
• Видео
• Фото
• Отзывы(0)

Датчик углекислого газа CO2, предназначен для отслеживания повышенной концентрации газа и незамедлительного реагирования. При обнаружении повышенной концентрации углекислого газа в воздухе, система вентиляции Зилант начинает работать в режиме «Вытяжка» на 5-й скорости, тем самым вытягивает газ из помещения на улицу и снижая  его концентрацию Датчик устанавливается при производстве (добавляется при оформлении заказа). Нужна помощь ? Позвоните нам прямо сейчас по номеру 8 800 201-64-14 или оставьте заявку, специалист свяжется с Вами, ответит на все вопросы и поможет в выборе. Помощь в выборе

Наименование Значение Название  реле-детектор углекислого газа CO2

Место установки	внутри блока управления

Датчик CO2 монтируется во внутрь блока управления при производстве. Для этого, его необходимо заказать при оформлении заказа.

Если Вы решили установить датчик углекислого газа в уже имеющуюся систему вентиляции СПВВР Зилант, Вам необходимо будет прислать блок управление на производство.

Мы смонтируем датчик и обновим прошивку блока управления.

Нужна помощь ? Позвоните нам прямо сейчас по номеру 8 800 201-64-14 или оставьте заявку, специалист свяжется с Вами, ответит на все вопросы и поможет в выборе. Помощь в выборе

Мы снимем видео про датчики углекислого газа и разместим его здесь.

Пока видео отсутствует. Приносим свои извинения!

Вы можете посмотреть другое видео о проветривателях СПВВР Зилант.

Больше видео о рекуператорах на нашем YouTube канале

Датчики углекислого газа (CO2) купить в Челябинске, цена от производителя НПК ТЕКО

Датчик CO2 – это сенсорное устройство, предназначенное для определения концентрации двуокиси углерода в окружающем воздухе не дисперсионным инфракрасным методом детектирования. Не дисперсионный инфракрасный метод детектирования обладает хорошей избирательностью (показания не зависят от содержания кислорода в воздухе) и высокой точностью измерений.

Благодаря датчикам, которые дают точный показатель концентрации углекислого газа (CO2) в воздухе, происходит более корректное управление производительностью вентиляционной системы. Тем самым создаются комфортные условия и здоровый микроклимат в помещении.

Принцип работы датчиков CO2

Принцип работы не дисперсионных газоанализаторов (датчиков СО2) основан на инфракрасном излучении — изменение интенсивности такого излучения до и после поглощения углекислым газом в диапазоне от 1 до 15 мкм. Источником излучения может быть светодиод, инфракрасный лазер или нагретая спираль.

Углекислый газ поглощает часть проходящих сквозь себя световых лучей, при этом регистрируемый сигнал изменяется пропорционально.

Современные датчики TEKO Челябинск, работающие по методу NDIR (недисперсионной ИК-спектрометрии) измеряют уровень СО2 в ppm

Количество света, поглощённого углекислотой и прошедшего через светофильтр, измеряется при помощи СО2-метра. Также происходит замер показателей потока светового излучения, прошедшего мимо оптического устройства. После этого — прибор определяет разницу между полученными данными и выдаёт показания по текущей концентрации углекислого газа в окружающем его воздухе.

Датчики CO2 также комплектуются специальными приемниками или светофильтрами, использующими не монохроматическое излучение. Кроме светофильтра, данные устройства оснащаются рабочей камерой. Воздух из камеры поступает в специальный приёмник. Если используется не источник монохроматического излучения, то используется селективный приёмник для получения достоверных результатов.

Кроме селективных приёмников, в инфракрасных датчиках углекислого газа могут применяться болометры, термобатареи или полупроводниковые элементы. Тогда газоанализаторы оснащаются интерференционными или газовыми фильтрами.

Сферы применения датчиков углекислого газа

Датчики углекислого газа для периодического или постоянного контроля концентрации СО2 в воздухе применяются в:

• офисах
• конференц-залах
• квартирах и жилых домах
• теплицах
• на сельскохозяйственных и животноводческих фермах
• в автомобилях
• торговых комплексах
• школах и детских садах и т.д.

Чтобы автоматизировать проветривание, необходимо оценить качество воздуха. Наиболее точным показателем свежести является содержание в воздухе углекислого газа СО2.

Для решения этой задачи служит датчик нового поколения — SC2 IXP4-32P-LZ-S4. Сенсор датчика выполнен по технологии NDIR, рабочий диапазон 0…5 000 ppm (0…0,5%).

На выходе датчика формируется напряжение, прямо пропорциональное концентрации углекислого газа в масштабе 1 мВ/ppm.

Датчик SC2 IXP4-32P-LZ-S4 является аналогом сенсора DOL17, выходная характеристика и подключение совпадают.

Газоанализаторы углекислого газа ПКУ-4-CO2. Купить по цене в Москве и Санкт-Петербурге

Газоанализаторы углекислого газа ПКУ-4-CO2 переносной газоанализатор производится в металлическом корпусе, внутри которого располагаются: печатная плата, аккумуляторная батарея, побудитель расхода (ПКУ-4-К), сенсор диоксида углерода. На лицевой панели газоанализатора расположены ЖК-индикатор и кнопки управления.

газоанализатор ПКУ-4-К может применяться в различных технологических процессах в энергетике, промышленности, сельском хозяйстве и других отраслях хозяйства;

Переносной газоанализатор ПКУ-4-В-02 (встроенный датчик без компрессора), ПКУ-4-К (встроенный датчик с компрессором) используется для непрерывного (круглосуточного) измерения и регистрации концентрации диоксида углерода (CO2) и выдачи звуковой и световой сигнализации по двум уровням (порогам) концентрации газа.

Область применения ПКУ-4-В-02, ПКУ-4-К:

• газоанализатор ПКУ-4-К может применяться в различных технологических процессах в энергетике, промышленности, сельском хозяйстве и других отраслях хозяйства;
• газоанализатор ПКУ-4-В-02 применяется в барокамерах.

Описание ПКУ-4В-02, ПКУ-4К:

Переносной газоанализатор производится в металлическом корпусе, внутри которого располагаются: печатная плата, аккумуляторная батарея, побудитель расхода (ПКУ-4-К), сенсор диоксида углерода. На лицевой панели газоанализатора расположены ЖК-индикатор и кнопки управления.

На торцевой стороне корпуса газоанализатора расположены: входной штуцер газового тракта, выходной штуцер газового тракта (ПКУ-4-В-02), разъём для подключения сетевого адаптера для зарядки аккумуляторного блока, разъём для подключения газоанализатора к компьютеру (считывание текущих значений измерения, накопленных данных измерений, изменение настроек газоанализатора).

Принцип действия газоанализатора ПКУ-4-В-02

Конструктивно измерительный тракт газоанализатора углекислого газа выполнен в виде проточной ячейки со входным и выходным штуцерами.

Воздух, поступающий под давлением из барокамеры, подаётся на входной штуцер прибора, проходит через измерительный тракт со встроенным сенсором на СО2 и удаляется через выходной штуцер.

Таким образом, измерение концентрации углекислого газа происходит «на выхлопе» барокамеры. Давление воздуха внутри барокамеры является рабочим давлением газоанализатора.

Принцип действия газоанализатора ПКУ-4-К

Переносной газоанализатор во включённом состоянии с помощью побудителя расхода производит непрерывный забор газа через штуцер на верхней панели, анализирует данные от встроенного сенсора и отображает значение объёмной доли диоксида углерода в % на индикаторе. Принцип работы сенсора основан на измерении поглощения электромагнитной волны длины специфичной для анализируемого вещества. Интервал опроса встроенного сенсора составляет около одной секунды.

Технические характеристики переносного газоанализатора углекислого газа ПКУ-4-В-02, ПКУ-4-К:

Параметр Значение

Диапазон измеряемых концентраций СО2, об. %:
— исполнение 1	0 — 1
— исполнение 2	0 — 10
Абсолютная погрешность измерения СО2, об. % (где С — объёмная доля диоксида углерода на входе газоанализатора):
— в диапазоне измерений (0 — 1)	± (0,05·С + 0,01)
— в диапазоне измерений (0 — 10)	± (0,05·С + 0,1)
Постоянная времени установления показаний углекислого газа, сек, не более	30
Максимальная потребляемая мощность в режиме измерения, Вт, не более	0,6
Рекомендуемый расход газа (ПКУ-4-В-02), л/мин.	0,1 — 0,5
Производительность микрокомпрессора (ПКУ-4-К), л/мин.	0,1 — 0,5
Питание прибора, В	от 4,4 до 5,8
Напряжение срабатывания сигнализации о разряде аккумуляторного блока, В	4,4 ± 1 %
Интерфейс связи с компьютером	RS-232
Длина линии связи RS-232, м, не более	15
Количество точек накопления статистики	8000
Масса прибора, кг, не более	0,3
Габаритные размеры газоанализатора, мм, не более	165×85×35
Условия эксплуатации:
— температура воздуха, °С	от -20 до +50
— относительная влажность (без конденсации влаги), %	10 — 95
— атмосферное давление, кПа	84 — 106
Средний срок службы, лет	5

Примечание: содержание механических и агрессивных примесей в окружающей и контролируемой среде (хлора, серы, фосфора, мышьяка, сурьмы и их соединений), отравляющих элементы датчика, не должно превышать санитарные нормы согласно ГОСТ 12.1005-76 и уровня ПДК.

Комплект поставки газоанализатора ПКУ-4В-02, ПКУ-4К:

Наименование Количество

Газоанализатор ПКУ-4-В-02 или ПКУ-4-К	1 шт.
Сетевой адаптер	1 шт.
Газозаборная трубка длиной 3 метра с фильтром-отвесом	1 шт.
Кабель подключения к персональному компьютеру (1,5 м) *	1 шт.
Диск с программным обеспечением *	1 шт.
Упаковочный чехол *	1 шт.
Свидетельство о поверке	1 экз.
Руководство по эксплуатации и паспорт	1 экз.

Примечание: * — по отдельному заказу.

Регулятор расхода газа системы подачи со2 для теплицы с электромагнитным клапаном

Регулятор предназначен для дистанционной подачи углекислого газа на постоянном уровне заданного расхода газа в теплицу, гроубокс, гидропоническую систему в определенный промежуток времени.

Необходимый интервал времени программируется на таймере.

Оптимальным условием является управление электромагнитным клапаном системой климат-контроля или контроллером уровня углекислого газа в воздухе закрытого помещения.

Технические характеристики регулятора системы Со2 для теплицы:

• Вход: G3/4″, Выход: 4/6 мм; Давление, бар: Вход. 150, Выход. 7
• Max пропускная способность системы СО2 — 1.8 м3/ч;
• Напряжение электромагнитного клапана 230 В
• Манометр 50 мм; Миниатюрный;
• Нерегулируемый предохранительный клапан обеспечивает пассивную защиту;
• Удобная рукоятка регулирующего винта;
• Выходной фитинг предназначен для подключения трубки типоразмера 4/6 мм
• Климатическое исполнение позволяет использовать регулятор в диапазоне температур от -25°C до +50°C;
• Разработано и произведено в соответствии с ГОСТ 13861-89, ИСО 2503-83, ГОСТ 12.2.052-81.

Производитель:Россия, Италия

Информация для гровера

*Разница между расходомером (регулятором расхода газа) и редуктором (регулятором давления газа) заключается в том, что редуктор служит для поддержания выходного давления, а расходомер для поддержания заданного расхода. Расходомером регулируют расход газа в литрах в минуту, а редуктором давление в килограммах на квадратный сантиметр.

В свою очередь расходомеры бывают двух типов по принципу контроля расхода с датчиком расхода (стрелочный тип) и ротаметром (поплавковый тип, колба):

— датчик расхода не измеряет, а показывает расход, измеряя давление на входе в устройство с пропускным отверстием постоянного сечения. Принцип постоянного сечения при изменяющемся давлении перед прибором. Если просто, то тогда это редуктор, с манометром выходного давления калиброванным вместо значений «МПа» (или бар, кгс/см2) — значение «литры в минуту».

— у ротаметра другой принцип работы, это регулируемое сечение пропускного отверстия при постоянном давлении перед прибором. Дросселирование (изменение сечения) происходит за счет вентиля-дозатора (запорного клапана). Газ проходя через вентиль, поднимает своим давлением поплавок колбы. Благодаря чему ротаметр показывает фактический, именно реальный и точный расход газа в л/мин.

Важно знать

При расходе газа свыше 15-20 дм3/мин происходит вымерзание влаги в каналах регулятора в вследствие охлаждения газа, происходящего при понижении его давления в момент прохождения через клапан редуктора, и закупорка последнего льдом. Этот эффект приводит к нарушению цикла подачи, к перерасходу газа, а также возможному выходу из строя используемого пневмооборудования. Для предупреждения этого явления необходимо предварительно подогреть газ перед редуктором.

Для достижения необходимой концентрации углекислого газа в воздухе в помещениям с большой площадью, количество подаваемого углекислого газа соответственно должно быть увеличено. В таких случаях мы рекомендуем применять подогреватель углекислого газа. Такой подогреватель обеспечит оптимальную температуру Со2 и предотвратит перемерзание пневмооборудования.

• Подогрев осуществляется за счет теплообмена между газом и горячими стенками корпуса подогревателя.
• При коротких циклах подачи (от одной до двух минут) эффект обмерзания почти незаметен, но при длительных и/или частых включениях необходим подогреватель углекислого газа, который подогревает газ на выходе из баллона, после чего уже подогретый газ попадает в регулятор расхода или редуктор.
• Подогреватель газа рекомендуется применять при подачи Со2 с одного регулятора в помещении общим объемом более 30 м3.

Вы можете приобрести товары из наличия в пункте самовывоза по адресу г. Москва, ул. Отрадная, д.5

В будние дни самовывоз осуществляется после 19-00 или выходные дни по договоренности.

Оплата наличными или банковской картой.

Доставка по г. Москва и отправки в регионы осуществляется только после оплаты стоимости заказа.

В случае, если Вам необходима Доставка по Москве, стоимость такой услуги составляет от 750 до 800 рублей в пределах МКАД, в зависимости от района.

Точную стоимость можно уточнить после оформления заказа. Упаковка посылки и отправка Почтой России, ЕМС, доставка до терминала транспортной компании бесплатная.

Сами услуги транспортной компании оплачиваются покупателем при получении груза.

Отправка заказов наложенным платежом — не осуществляется!
