Датчик скорости УАЗ Патриот: назначение, расположение, устройство - Портал bigamotor.ru

Установить датчик скорости УАЗ Патриот необходимо уметь каждому владельцу такого автомобиля. Обращаться из-за такой мелкой поломки в автосервис может быть просто невыгодно. Тем более, что замена данной детали крайне простая и не требует от вас каких-то сложных навыков и прочего. Об этом и других датчиках автомобилей УАЗ Хантер и Патритор – в нашей статье.

Щиток приборов, к которым подключаются датчики

На современных автомобилях марки УАЗ устанавливается электронный спидометр, который получает данные от датчика скорости.

Если точнее, спидометр считывает частоту вращения вала контроллера и преобразует их в понятные водителю данные о скорости движения автомобиля.

Количество оборотов вала же преобразуется в пройденным автомобилем путь. Принцип работы тот же, что и на автомобилях ВАЗа, как и других датчиков.

Первые модели УАЗ Хантер оснащались более старой моделью спидометра иностранного производства, AP 20.3802. На современных же ставится 85.3802 или 852.3802, производства компании Автоприбор из города Владимир. Они полностью взаимозаменяемые.

Новый электронный спидометр

Для спидометров 85.3802 или 852.3802 устанавливаются датчики с номерами 34.3843, 341.3843, 342.3843, 352.3843 и AP 68.3843 RAR.

На картинке выше вы можете найти значение трех контактов вывода с данного элемента, где:

вход плюс;
выходной сигнал;
вход минус.

Помимо этого контроллера, в машинах УАЗ Хантер также устанавливают и другие датчики. Наибольшее значение для работоспособности автомобиля имеет ДПКВ и трамблер с датчиком Холла.

В ролике ниже рассказывается о том, как устранить частую причину поломки спидометра (автор видео — UAZ Вилейка).

ДПКВ

Датчик положения коленвала на автомобилях УАЗ Патриот ставится типа DG-6 0261210113 фирмы Bosch или 23.3847. Конструкция у этих устройств одна.

Катушка индуктивности с сердечником реагирует на любые колебания магнитного поля вокруг нее. Эти колебания происходят из-за вращения диска синхронизации с зубьями. Таким образом системы автомобиля получают данные о том, как вращается коленчатый вал.

Чтобы произвести замену данной детали, вам требуется сделать следующее:

отключите электрический контакт, который идет от нее;
отогнув хомуты жгута проводов к впускной трубе и блоку цилиндров, потяните его вниз, чтобы извлечь;
теперь выверните, используя ключ на «10» из блока цилиндров;
установка новой детали осуществляется в порядке обратном демонтажу.

При монтировании учитывайте, что расстояние между сердечником и зубьями синхронизации должно быть от 1 до 1,5 мм.

Фотогалерея «Основные регуляторы»

1. Новый регулятор скорости 2. ДПКВ в автомобиле 3. Трамблер с регулятором Холла

Скорости

Регулятор скорости с колодкой проводов

Этот элемент располагается снизу на коробке передач. Проще всего к нему подобраться, если поставить машину на яму.

Для того, чтобы заменить контроллер, необходимо делать так:

снимите клемму минус с АКБ;
отжав защелки, снимите колодку с проводами с датчика;
само устройство вывинчивается при помощи ключа на «22»;
новая деталь устанавливается в обратном порядке.

Будьте осторожны с затяжкой, достаточно легко сорвать резьбу, если переусердствовать.

Трамблер с датчиком Холла

Датчик Холла является важным элементом системы зажигания современного автомобиля. Он имеет три клеммы с проводами, к одной подходит «масса», к другой плюс с напряжением в 6 В. Третья отправляет импульсный сигнал коммутатор. Чтобы заменить данную деталь, вам нужно будет в первую очередь демонтировать сам трамблер.

Далее, вам нужно осуществить следующие действия:

снимите крышку с механизма, совместите метку механизма газораспределения с меткой коленвала;
запомнив положение трамблера, открутите крепежи гаечным ключом;
вытащите вал из трамблера;
отсоедините клеммы с проводами, затем открутите датчик;
оттяните регулятор, чтобы вытащить датчик;
установка нового производится в порядке обратном демонтажу.

Загрузка …

Видео «Как быстро проверить ДПКВ УАЗ Патриот»

В этом видео рассказывается, как быстро протестировать работу ДПКВ (автор ролика — Михаил Ширшов).

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Про датчик скорости на УАЗ Патриот

С помощью такого изделия осуществляется передача электромагнитных импульсов к ЭБУ, который и вычисляет скорость движения автомобиля.

Сегодня же мы рассмотрим, что собой представляет датчик скорости на внедорожнике УАЗ Патриот, какие особенности данного устройства на корейской раздатке, а так же где находятся данные элементы и как осуществляется их замена.

Конструкция изделия

Скорость на автомобиле УАЗ Патриот измеряется посредством датчика скорости, располагающегося на коробке передач.

Принцип измерения основывается на выработке электрических импульсов датчиком, которые считываются контроллером и тем самым определяется скорость передвижения транспортного средства. За километр пройденного пути – количество импульсов, передаваемых датчиком, равняется 6004.

Чем быстрее набегает это число – тем больше скорость авто. Кроме того, что устройство выполняет немаловажную функцию измерения скорости движения или вращения колес, так датчик еще и принимает активное участие в процессе экономии топлива.

Во время движения автомобиля с горки на скорости свыше 20 км/ч, контроллер осуществляет прикрытие заслонки подачи топлива. Таким образом, автомобиль движется накатом без ненужных затрат топлива.

Представляет собой устройство пластиковое основание, которое размещается на крышке коробки передач и соединяется с ведущей шестерней привода спидометра.

В основу принципа работы элемента лежит эффект Холла, то есть осуществляется преобразование скорости вращения подвижной детали в электрические импульсы. Датчик на корпусе коробки передач соединяется с помощью резьбового соединения.

На фото ниже приведен пример самого устройства, который устанавливается на внедорожники УАЗ Патриот.

Про иммобилайзер УАЗ Патриот

Стоимость такого агрегата составляет около 300 рублей, а срок службы составляет около 100 000 км пробега. Обнаружить, что изделие неисправно можно по спидометру.

Когда на спидометре во время движения падает стрелка на нуль и при этом останавливается электронный таймер подсчета общего пробега, то изделие следует немедленно заменить.

К тому же следует отметить, что такая неисправность может быть как постоянной, так и периодической (то есть спидометр периодически работает, а потом замолкает). Рассмотрим, что же представляет собой процесс замены изделия на внедорожнике УАЗ Патриот.

Замена изделия

Прежде всего, необходимо определить, где же находится этот элемент на внедорожнике УАЗ Патриот.

Как уже выше оговаривалось, датчик скорости находится на корпусе коробки передач, но где его искать? Искать его необходимо под автомобилем в области расположения коробки передач.

К устройству подходит клемма с проводами, поэтому найти его несложно. Для удобства внедорожник лучше поставить на смотровую яму, после чего приступить к замене:

Проблемы с парктроником на УАЗ Патриот

Для начала обесточиваем автомобиль путем снятия клеммы «минус» с АКБ.
После этого необходимо отсоединить клеммную колодку от датчика.
С помощью ключа на «22» необходимо отвинтить устройство и снять его.

Осуществляется замена датчика на новый, после чего аналогичным образом устанавливается элемент на свое место. Как видно, процесс замены не представляет особой сложности. На фото выше представлен вид расположения элемента на авто.

Во время затяжки самое важное не переусердствовать, так как довольно легко сорвать резьбу и придется поспешить за новым элементом.

Датчик на раздатке корейского производства

С 2014 года Ульяновские Патриоты стали укомплектовываться новой раздаточной коробкой корейского производства. Называется такая раздаточная коробка Hundai-Dymos.

И хотя коробка считается корейской, но сборка ее осуществляется во всем том же популярном Китае или КНР. Но после проведения тест-драйва с новой коробкой можно понять, что действительно для такого автомобиля не хватало такого приспособления.

К основным достоинствам корейской раздатки относятся следующие факторы:

увеличено передаточное число до 2,56;
в салоне автомобиля значительно снизились децибелы шума и вибраций во время движения, что очень радует автовладельцев;
электромеханическое управление раздаткой позволяет включить ее с помощью поворота приятного на вид регулятора, показанного на фото ниже.

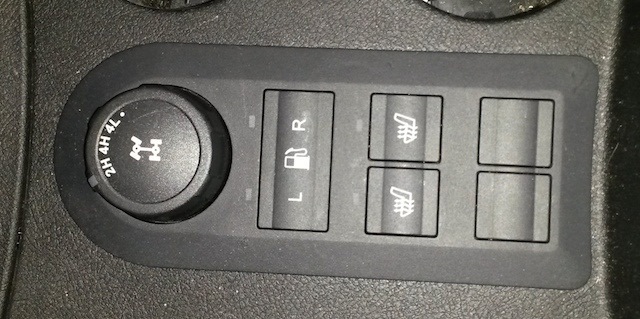

Переключатель режимов работы раздатки

Такой регулятор гораздо приятнее смотрится, чем рычаг на моделях до 2014 года выпуска. Но, кроме того, следует отметить, что теперь датчик скорости располагается не на коробке передач, а на корейской раздатке. Датчик с корейской раздаткой теперь так же не отечественного производства, а импортного.

Если на отечественном датчике имеется каталожный номер, то на корейском изделии выбито следующее название – Hundai-Dymos. Найти такой датчик сложнее, чем отечественную модель. Кроме того, на место зарубежного датчика в раздатку нельзя устанавливать отечественный элемент.

Поэтому, если выходит из строя данный элемент, то потребуется его поискать у дилеров или заказать через интернет.

Что касаемо вопроса расположения датчика, то здесь несложно запутаться. Ведь на коробке передач имеется только один элемент, а на корейской раздатке имеется два похожих на датчик скорости устройства.

На фото ниже представлена новая корейская раздатка и красным выделен датчик скорости.

Поэтому, чтобы не перепутать, перед спуском в смотровую яму, запомните вид и расположение данного элемента на Патриоте с новой раздаточной коробкой.

Подводя итог, следует заметить необходимость данного изделия, ведь неисправность датчика скорости напрямую отражается на отсутствии показаний спидометра. В таком случае очень легко превысить скорость, за что можно схлопотать штраф.

Датчик скорости УАЗ хантер где находится?

На Уаз Хантер устанавливается электронный спидометр 85.3802 или 852.3802 производства завода Автоприбор, город Владимир. Спидометр измеряет и преобразует частоту вращения вала датчика скорости в показания скорости, а количество оборотов вала в показания пройденного автомобилем пути.

Ранее автомобили Уаз Хантер оснащались электронным спидометром AP 20.3802 завода RAR, город Рига. Спидометр 85.3802 и его модификации по габаритным и присоединительным размерам полностью взаимозаменяемы со спидометром AP 20.3802 RAR.

Электронный спидометр 85.3802 и его модификация 852.3802

Спидометры 85.3802 и 852.3802 полностью одинаковы, за исключением величины коэффициента ППС (показывающего прибора спидометра), импульсов на один километр.

Какая конкретно модификация спидометра будет установлена на автомобиль зависит от количества зубьев в ведущей и ведомой шестернях привода спидометра, а конкретнее от того, сколько оборотов привод выдает на километр пройденного пути, подробнее об этом в данном материале.

Электронный спидометр заключен в отдельный корпус и состоит из двух основных узлов : электронного блока преобразования входных сигналов и указателя скорости.

Электронный блок построенный на основе микроконтроллера размещен на печатной плате и имеет в своем составе жидкокристаллический индикатор.

Указатель скорости состоит из исполнительного механизма — шагового двигателя установленного на печатной плате, указательной стрелки укрепленной на оси двигателя и шкалы с отметками.

Принцип действия спидометра заключается в преобразовании электрических импульсов, поступающих от датчика скорости автомобиля, в электрические сигналы управляющие поворотом вала шагового двигателя, на котором установлена стрелка указателя скорости движения автомобиля. Одновременно электрические импульсы с выхода датчика скорости отсчитываются устройством блока преобразования и информация о суточном и общем пробеге выводится на жидкокристаллический индикатор.

Основные характеристики спидометра 85.3802 и его модификаций

— Диапазон показаний скорости автомобиля, км/ч : от 0 до 160 — Диапазон измерений скорости автомобиля, км/ч : 20 до 160 — Емкость отсчетного устройства общего пробега, км : 999999 — Емкость отсчетного устройства суточного пробега, км : 999.9 — Пределы допускаемой относительной погрешности отсчетных устройств от измеряемого значения пройденного пути, % : +1 — Напряжение питания, Вольт : от 10.

8 до 15 — Потребляемый ток при выключенном замке зажигания, мА : не более 5 — Габаритные размеры (диаметр x длина), мм : 108.6 x 80 — Масса, кг, не более : 0.5 — Напряжение формируемое для питания датчика скорости, Вольт : 9.

8-14 — Диапазон рабочих температур, градусов : от минус 40 до плюс 55 — Относительная влажность воздуха при 15 градусах, % : не более 75

— Девяностопроцентная наработка до отказа при пробеге автомобиля, км : не менее 250 000

Коэффициент показывающего прибора спидометра : у 85.3802 и 851.3802 — 3744 импульса на один километр, у 852.3802 и 853.3802 — 6000 импульсов на один километр.

Датчики скорости для спидометра 85.3802 и его модификаций, их совместимость

Электронные спидометры 85.3802 и 852.3802 рассчитаны на эксплуатацию в комплекте с датчиками скорости 34.3843, 341.3843, 342.3843, 352.3843 и AP 68.3843 RAR. Назначение выводов трехконтактного разъема датчика скорости :

Распределенный впрыск топлива что это?

1 — Вход плюс 2 — Выходной сигнал

3 — Вход минус

Подключение электронного спидометра 85.3802 и 852.3802 на Уаз Хантер

При установке электронного спидометра 85.3802 или его модификаций вместо механического спидометра, необходимо на раздаточной коробке вместо гибкого вала установить на привод спидометра датчик скорости и произвести следующие соединения :
– контакт 1 датчика скорости с контактом 7 спидометра – контакт 2 датчика скорости с контактом 4 спидометра
– контакт 3 датчика скорости с контактом 1 спидометра
Для подключение спидометра в электрическую схему автомобиля необходимо использовать гнездовую колодку типа КГ-602207 подходящую к штыревой колодке спидометра. Назначение выводов штыревой колодки спидометра :

1 — Корпус, минус от аккумулятора 2 — Вход плюс, от клеммы 15 замка зажигания, отключаемое питание 3 — Вход плюс, от клеммы 30 замка зажигания, не отключаемое питание 4 — Вход сигнала с датчика скорости 5 — К выключателю дальнего света фар, только модификации 851.3802 и 853.3802, управляющий сигнал +12 Вольт 6 — Вход плюс, на лампы подсветки шкалы, управляющий сигнал +12 Вольт

7 — Выход для питания датчика скорости, +12 Вольт

Отличием подключения спидометра 85.3802 и его модификаций от подключения спидометра AP 20.3802 завода RAR является необходимость подачи не отключаемого напряжения питания от аккумуляторной батареи на контакт 3 его гнездовой колодки, иначе каждый раз при выключении зажигания будут сбрасываться показания суточного пробега на жидкокристаллическом индикаторе.

Модификации электронного спидометра 85.3802 — спидометры 851.3802 и 853.3802

По характеристикам электронный спидометр 851.3802 является полным аналогом 85.3802, а спидометр 853.3802 аналогом 852.3802. Различие состоит в том, что 851.3802 и 853.3802 дополнительно оборудованы светодиодным сигнализатором включения дальнего света фар, цвет которого в выключенном состоянии совпадает с фоном шкалы, а во включенном — светится синим.

Показания пробега на электронном спидометре 85.3802 и его модификациях

Жидкокристаллический индикатор спидометра в рабочем состоянии отображает в верхней строке показания счетчика общего пробега и показания счетчика суточного пробега в нижней строке. Сброс суточного пробега осуществляется путем удержания кнопки в нажатом состоянии не менее 1.5 секунд.

Режим самодиагностики на электронном спидометре 85.3802 и его модификациях

Электронный спидометр имеет режим самодиагностики предусматривающий следующее : при нажатии и удержании в нажатом положении кнопки сброса суточного пробега и последующем включении замка зажигания, стрелка спидометра должна переместится из начального положения к верхнему значению диапазона показаний и обратно, на жидкокристаллическом индикаторе высвечиваются все сегменты.

После этого стрелка спидометра должна установится в положение, соответствующее измеренному значению входного сигнала, а жидкокристаллический индикатор показывать текущие значения соответствующих параметров. Возможные неисправности спидометра и способы их определения подробно изложены в отдельном материале.

Электронный спидометр автомобиля УАЗ

1 февраля 2013, 18:55 #1

Доброго времени суток, обращаюсь за помощью к настоящим профи, если таковы здесь есть. Причина проста, стрелка на спидометре не работает физически, электронный километраж показывает но не мотает. При езде резко отказал, попав на кочку немного дернулся и совсем перестал. Читал что на коробке есть датчик скорости, мол отходит, нужно поправить, поправил все что было, но никакого эфекта.

Иркутская обл. г.Усть-Илимск

2 февраля 2013, 11:21 #2

замените этот самый датчик скорости на коробке, можно сначала попробовать поставить с другой машины чтобы убедиться что дело точно в нем

Система srs в автомобиле что это такое?

3 февраля 2013, 18:22 #3
Boris38, 2 февраля 2013, 11:21, #2
замените этот самый датчик скорости на коробке, можно сначала попробовать поставить с другой машины чтобы убедиться что дело точно в нем

Точно, а я как то не подумал, спасибо, благо есть второй такой же уаз, поменял и сразу заработал, еще раз огромное спасибо.

Hyundai Solaris Comfort

3 февраля 2013, 18:56 #4

а еще фишка с этим спидометром есть при условии что стоит обычный инжекторный двигатель уаз а не 409 (при разных двс разная эд.схема) то при нажатии и удерживании кнопки сброса ежедневного пробега более 2 минут начинает «мотать» одометр.

Haima 3УАЗ Патриот

3 февраля 2013, 21:28 #5

А остановить его как ? С двс ивеко тд так будет ?

Hyundai Solaris Comfort
4 февраля 2013, 06:29 #6
BLADE50rus, 3 февраля 2013, 21:28, #5

А остановить его как ? С двс ивеко тд так будет ?

если удерживаешь более 2х минут начинает мотать кнопку отпускать ненадо. а двс ивеко незнаю надо пробывать. и то это проделывалось на буханках про патриот не чего сказать не могу

Источник: https://avtoads.net/remont/gde-nahoditsya-datchik-skorosti-uaz-hanter.html

Датчик скорости 10 импульсов уаз

Про датчик скорости на УАЗ Патриот

Если предшественники внедорожника УАЗ Патриот оснащались устройствами, с помощью которых измерение скорости осуществлялось посредством механического способа, то сегодня современные автомобили комплектуются датчиками скорости электромагнитного действия. С помощью такого изделия осуществляется передача электромагнитных импульсов к ЭБУ, который и вычисляет скорость движения автомобиля. Сегодня же мы рассмотрим, что собой представляет датчик скорости на внедорожнике УАЗ Патриот, какие особенности данного устройства на корейской раздатке, а так же где находятся данные элементы и как осуществляется их замена.

Конструкция изделия

Скорость на автомобиле УАЗ Патриот измеряется посредством датчика скорости, располагающегося на коробке передач. Принцип измерения основывается на выработке электрических импульсов датчиком, которые считываются контроллером и тем самым определяется скорость передвижения транспортного средства. За километр пройденного пути – количество импульсов, передаваемых датчиком, равняется 6004.

Чем быстрее набегает это число – тем больше скорость авто. Кроме того, что устройство выполняет немаловажную функцию измерения скорости движения или вращения колес, так датчик еще и принимает активное участие в процессе экономии топлива. Во время движения автомобиля с горки на скорости свыше 20 км/ч, контроллер осуществляет прикрытие заслонки подачи топлива.

Таким образом, автомобиль движется накатом без ненужных затрат топлива.

В основу принципа работы элемента лежит эффект Холла, то есть осуществляется преобразование скорости вращения подвижной детали в электрические импульсы. Датчик на корпусе коробки передач соединяется с помощью резьбового соединения.

На фото ниже приведен пример самого устройства, который устанавливается на внедорожники УАЗ Патриот.

Когда на спидометре во время движения падает стрелка на нуль и при этом останавливается электронный таймер подсчета общего пробега, то изделие следует немедленно заменить.

Фрикционные шины что это такое?

Замена изделия

Прежде всего, необходимо определить, где же находится этот элемент на внедорожнике УАЗ Патриот.

Для начала обесточиваем автомобиль путем снятия клеммы «минус» с АКБ.
После этого необходимо отсоединить клеммную колодку от датчика.
С помощью ключа на «22» необходимо отвинтить устройство и снять его.

Датчик на раздатке корейского производства

К основным достоинствам корейской раздатки относятся следующие факторы:

увеличено передаточное число до 2,56;
в салоне автомобиля значительно снизились децибелы шума и вибраций во время движения, что очень радует автовладельцев;
электромеханическое управление раздаткой позволяет включить ее с помощью поворота приятного на вид регулятора, показанного на фото ниже.

Переключатель режимов работы раздатки

Что касаемо вопроса расположения датчика, то здесь несложно запутаться. Ведь на коробке передач имеется только один элемент, а на корейской раздатке имеется два похожих на датчик скорости устройства.

На фото ниже представлена новая корейская раздатка и красным выделен датчик скорости.

Источник: https://prohodimets.ru/elektrooborudovanie/datchik-skorosti-uaz-patriot.html

Панель приборов УАЗ Патриот: особенности комбинации датчиков, распиновка, снятие и установка

Панель приборов – одна из важнейших составных частей любого современного автомобиля. Для новичков приборная панель машины (не путать с торпедой УАЗ Патриот) – это набор непонятных поначалу агрегатов, мигающих значков и надписей.

Но на самом деле они выполняют свою миссию: помогают контролировать работу всех жизненно важных систем.

Благодаря этим значкам и устройствам водитель всегда вовремя проинформирован обо всех возможных отклонениях в работе основных узлов, агрегатов и электронных систем.

Сигнализируя о поломках, панель приборов поможет вовремя выявить неисправность на начальной стадии. Другая задача этого узла заключается в эстетичном внешнем виде. На УАЗ Патриот устанавливается современная панель, она радует глаз и повышает комфорт управления автомобилем. Это уже не тот примитивный щиток, который был на УАЗ 469 – теперь это сложная и функциональная система контроля.

Особенности комбинации приборов

Приборная панель любого автомобиля, не только УАЗ Патриот – это изготовленный из пластика короб с электронной платой, на индикаторы которой выводятся данные со всех имеющихся контрольно-измерительных датчиков. Корпус изготавливается съёмным, т. к. нередко возникает необходимость проведения ремонтных работ. Демонтаж панели УАЗ патриот не самая сложная процедура, что позволяет использовать разные варианты тюнинга.

На внедорожниках УАЗ Патриот установлена одна из самых высокотехнологичных приборных панелей, которыми оснащаются автомобили Ульяновского автозавода. По внешнему виду и функционалу она может конкурировать с такими же изделиями кроссоверов популярных зарубежных марок.

В стандартное оснащение щитка входят следующие элементы.

Блок управления и настройки приборов освещения.
Переключатель с ближнего на дальний свет и управление поворотниками.
Переключатель скоростных режимов щеток стеклоочистителя.
Спидометр (измерение текущей скорости) и тахометр (измерение частоты вращения коленвала).
Указатель времени, топлива, температуры охлаждающей жидкости и т. д.
Звуковой сигнал.
Климатическая установка.
Аварийная сигнализация.

Комбинация приборов УАЗ Патриот имеет ряд сигнализирующих иконок, каждая из которых – со своим назначением. Схема обозначений и индикаторов следующая.

Указатель температуры охлаждающей жидкости.
Работоспособность свечей зажигания.
Сигнализация падения давления масла в двигателе.
Сигнализация о наличии каких-либо ошибок в работу силовой установки.
Перегрев охлаждающей жидкости.
Частота вращения коленвала (тахометр).
Стрелка левого поворота и аварийная сигнализация.
Указатель незакрытой двери.
Показатель низкого заряда аккумуляторной батареи.
Лампа, указывающая на проблемы с тормозной системой.
Показатель функционирования антиблокировочной системы (АБС).
Сигнализация включения стояночного тормоза.
Указатель подключения полного привода (передний мост).
Правый поворотник и аварийная сигнализация.
Прибор измерения скорости автомобиля (спидометр).
Сигнализатор работы задних ПТФ (противотуманные фары).
Лампа-указатель включения головного света
Включенные противотуманные фары спереди.
Указатель слишком низкого уровня топлива в баке.
Сигнализация включения дальнего света фар.
Уровень топлива.
Кнопка сброса текущего пробега.
Индикация общего пробега.
Напряжение в бортовой сети УАЗ Патриот, указатель текущего времени.
Переключение индикации.

Благодаря этим лампам и индикаторам водитель может быстро оценивать состояние и работоспособность автомобиля, вовремя замечая любые отклонения. Все показания легко читаются, а назначение элементов легко сможет понять даже новичок.

Неисправности комбинации приборов УАЗ Патриот

Устройства и панель в целом доставляют неприятности владельцам не часто, т. к. достаточно надёжны и могут прослужить весь срок эксплуатации автомобиля. Но бывают случаи, когда приборная панель на УАЗ Патриот перестает функционировать.

Большинство приборов не работает

В этом случае освещение в салоне и снаружи не включается, индикаторы и сигнализаторы не загораются, стрелки-указатели не двигаются на приборах. Возможно, двигатель вовсе не получится запустить. У такой неисправности бывает две причины.

Вышел из строя главный щиток (микросхема),
Есть серьезные проблемы с электронным блоком управления (на панель приборов не выводятся данные датчиков).

Для устранения неисправности необходимо иметь навыки и знания по ремонту электрооборудования и электроники. А если их нет, лучше обратиться к специалистам, желательно высокой квалификации.

Подсветка не загорается

Для управления ею в автомобилях УАЗ Патриот используется специальный регулятор, представляющий собой конструктивно реостат. Чтобы обеспечить максимальную яркость подсветки щитка, следует перевести ползунок в самый верх. Подсветка может не работать чаще всего из-за вышедшего из строя предохранителя F. Но и в этом случае прежде чем поменять его, нужно устранить причину перегорания.

Второй распространенный фактор поломки регулятора: на контактах реостата часто образуется окисление, из-за чего не поступает напряжение. Иногда может не работать часть подсветки или несколько лампочек. В этом случае перегорели источники освещения. Чтобы устранить такие неисправности, следует полностью снять щиток и заменить перегоревшие элементы.

Датчики не работают

Нередко может возникнуть неисправность с показаниями приборов (спидометр, тахометр и др.), а именно с их отсутствием. Если не работают сразу все датчики на панели, причина может заключаться в неисправности электроники (ЭБУ).

Если не действует один из указателей, следует искать причину в нужном узле. Например, не работает указатель температуры охлаждающей жидкости.

Следует проверить на работоспособность датчик, измеряющий и передающий на приборную панель данные о текущей температуре.

Если приборы не действуют, а все индикаторы между тем работают исправно, то такие ситуации называют «зависанием» приборов, вызванным низким уровнем заряда аккумуляторной батареи.

Наблюдается такая картина во время запуска мотора, обычно эти попытки безуспешны. Бортовой компьютер в таких случаях не может выявить сбоев и ошибок, следовательно, найти причину неполадок не в состоянии.

Проблема решается просто: достаточно обесточить бортовую сеть автомобиля.

Сделать это можно несколькими доступными способами

Действия	Результаты
Самый простой – это снятие минусовой клеммы АКБ на одну или две минуты.	Это приведет к обнулению показаний и перезагрузке ЭБУ с платой приборной панели.
Другой способ обесточивания несколько неудобен. Нужно вскрыть монтажный блок.	Он находится рядом с аккумуляторной батареей. Затем надо вытащить предохранитель на 5 Ампер, он отвечает за подачу напряжения на комбинацию приборов. После нужно вставить предохранитель на место.
Третий способ ещё сложнее. Нужно отсоединить клеммные колодки от платы приборов.	Но для этого необходимо ее демонтировать, что значительно усложняет процесс.

Если при переключении ключа зажигания в первое положение и затем после запуска двигателя загораются только индикаторы контрольных ламп (датчики и два небольших экрана не работают), причем не помогает и обесточивание системы путем снятия минусовой клеммы АКБ – в таком случае следует проводить тестирование для определения работоспособности электронной платы. Сделать это несложно. Нужно выключить зажигание, нажать и удерживать кнопку сброса показаний одометра, включить зажигание и отпустить кнопку.

Когда плата в исправном состоянии – запустится тест приборной панели, суть которого в том, что все стрелки начнут путь от начальной до конечной отметки и обратно. Так должно повториться три раза. Если во время теста одна или несколько стрелок неподвижны или движутся с зависанием – очевидно, имеются неполадки с монтажной платой.

В любом случае устранение проблем с панелью приборов на УАЗ Патриот потребует знаний электрики и навыков работы с электрооборудованием.

Устранение неисправностей

Конструктивно панель приборов объединяет в себе несколько важных функций для работы двигателя и автомобиля в целом. Сделана она в виде съёмного узла, чтобы упростить ремонт или замену щитка.

Кроме того, благодаря возможности снятия панели облегчается задача по замене вентилятора отопителя и радиатора, утепление воздуховодов, шумоизоляция и другие работы.

На УАЗ Патриот устанавливается панель приборов более современная, нежели на предыдущие автомобили. Но основные принципы демонтажа сохраняются.

Для снятия щитка приборов на УАЗ Патриот понадобится плоская отвёртка и гаечный ключ на 8. Перед тем, как приступать к демонтажу, следует обесточить бортовую сеть, сняв клеммы с аккумулятора.

Дальнейший процесс разборки представляет собой определенный алгоритм действий:

выкрутить винты крепления щитка к корпусу панели (лучше их сложить в подходящую ёмкость, чтобы не потерять);
отвести все приборы, если демонтируются все составные части панели; следует обязательно записать или сфотографировать комбинацию электропроводки, чтобы в дальнейшем при подключении не возникло проблем;
отсоединить колодку проводов и отключить все электроприборы;
лампы подсветки извлечь;
снять кронштейн крепления вольтметра и снять прибор, часы снимаются также;
чтобы снять спидометр, следует открутить гайку вала на проводе и вынуть спидометр; также следует вместе с ним извлечь и лампу подсветки с патроном;
снять со шпилек скобы и демонтировать щиток полностью.

После снятия панели можно проводить работы по ремонту или замене вышедших из строя частей. Замена деталей – процесс не сложный, так как подразумевает снятие детали и установку исправной. Чтобы установить комбинацию приборов обратно, следует провести все действия в обратной последовательности.

При сборке сначала устанавливается спидометр, затем вольтметр и все остальные приборы.

Не стоит пренебрегать любыми мелочами, так как от качества монтажа будет зависеть работоспособность всех датчиков. Для подобных работ совершенно необязательно обращаться за помощью к специалистам, но при отсутствии свободного времени или знаний устройства электрооборудования всё же стоит воспользоваться услугами профессионалов.

К тому же подобные работы стоят относительно недорого. Демонтаж не превышает 500 рублей, а вот ремонт приборов оценивается в зависимости от сложности и может достигать 3 000–5 000 рублей, поэтому многие предпочитают при серьезных неисправностях приобрести новую деталь. Это обойдется порой и дешевле, и быстрее, особенно если брать исправную панель приборов у лиц, занимающихся авторазбором.

Варианты тюнинга панели приборов УАЗ Патриот

Способов немного, в основном это использование альтернативной подсветки и иной дизайн шкалы. Чтобы изменить подсветку, понадобится приобрести 6 светодиодов и 6 резисторов с сопротивлением 850 Ом. Один светодиод должен быть синего цвета (3 мм), а остальные белые размером не менее 5 мм. Светодиоды вставляются вместо ламп в стандартные патроны.

Следует приобрести диодную синюю ленту (вообще можно использовать любые цвета) длиной 15 см. Далее снимается щиток приборов. Потом надо отсоединить стандартную вставку, воспользовавшись канцелярским ножом. Не снимая стрелок, отогнуть штатную вставку и канцелярским ножом стереть светофильтр зелёного цвета. Проверить свечение.

После этого можно приклеивать за вставку куски плёнки (синяя, красная и др.) непосредственно за секторами шкал. На этом можно считать замену подсветки завершенной. Остаётся собрать панель приборов в обратном порядке и проверить, чтобы все стрелки находились на штатных местах без смещения.

Подсветка на светодиодах – самый простой вариант тюнинга. Но существуют и более сложные способы доработки. Например, установка альтернативной шкалы для всех указателей (спидометр, тахометр и др.). Они выглядят более современно. Макеты можно изготовить своими руками или воспользоваться готовыми вариантами, скачав трафареты из интернета.

Также многими автолюбителями практикуется обшивка внешней части другими материалами, на шкалы добавляют кольца с хромированным покрытием. Самый сложный вариант тюнинга – это монтаж спортивной комбинации приборов. Сложность заключается в необходимости модернизации стандартных разъемов.

Кроме того, надо корректировать работу контроллера для синхронизации с новыми приборами, а для этого потребуется изменить программное обеспечение, т. е. прошивку ЭБУ. Многие владельцы устанавливают приборные панели от рестайлинга на более старые модели.

Для этого нужна распиновка щитка приборов УАЗ Патриот, найти ее можно на тематических форумах.

Панель приборов УАЗ Патриот хоть и стала гораздо современнее и технологичнее, чем аутентичные щитки на УАЗ Хантер или УАЗ 452, но в целом это широкое поле для модернизации и характерный набор неисправностей.

Рассматривая оборудование, можно провести аналогию с подобными проблемами на панелях ВАЗ. Фактически все одно и то же, ничего нового здесь нет. Диагностика, ремонт и тюнинг во многом схожи, что неудивительно для отечественного автопрома.

Где находится датчик скорости УАЗ Патриот

Буквально вчера лучшему другу захотелось разобраться, где находится датчик скорости УАЗ Патриот в автомобиле. С легкостью нашел, в этом видео отчетливо видно где расположен датчик скорости УАЗ Патриот.

Комментарии к теме где находится датчик скорости УАЗ Патриот

Тайфун Арцемович

Блин! А есть возможность расход топлива открыть в машинах 18го года?

Франц Сашков
я решил проблему по сбросу чека без диагностики! готовлю видео,скоро выложу видео)))
Фильчанов Ярема

Как музыкальный игровой аппарат? весь светится?

Август
брат подскажи где находится спидометр уаз карго 204 год
Игорь
Я улыбаюсь когда зимой такие лампы не фига не нагревают стекло фары и фара вся залепленая снегом(также ксенон) карма
Ган

У меня в коробке U 241 E (Камри 35 2,4 объем) на щупе деления COOL и HOT, но уровень показывает одинаковый чуть выше верхнего и утром на холодной коробке и на прогретой заведенной. Что сие означает?

Кари

А в меня чекін і не моргаєт постояна горить тільки датчік масла моргаєт…

Рашид

ОГPОМНОЕ СПАСИБО!!!!!!

Рюрик Шемстинский

Здравствуйте! У меня Соболь грузопассажир 2003 года с двиг. 406 карбюратор, 98 л.с. Грузы таскать не будет, в основном трасса. Стоит ли ставить пару, которую вы указываете?

Эркен

Волгоград… 220 л/с1.8 только с чиповкой, родные 150 л/с у него на А5 Дислайк обзорщику, не разбирается совсем. Да ещё и на … машине

Берн

У меня 18года УАЗ. Положение регулятора подачи воздуха только на лобовое стекло. В другом положении также тепло но лобаш не отходит. Даже на ходу. А так все хорошо работает. Проверь.

Фарго Меленов
огнетушитель и аптечка должны быть под рукой, иначе когда ногу прижмет — они помогут только морально
Arend

Хммммм. Яб черный ставил или темное дерево. У меня в машине все черное,потолок,сиденья,карпет. А дерево тоже практически черное. Но,цвет машины белоснежный. Смотрится супер.

Mathieu

нива не глохнет при выключение зажигания. глушу снятием подсвечников остается гореть масса и масло??

Ика

Электровентилятор рулит. У меня ВАЗ-21051, это Пятёрка с копейковским движком 1,2 и с 4 лопастным принудительным вентилятором. Как-то довелось постоять на ней больше 3 часов в пробке на жаре за 40 градусов. Ну что сказать… Не закипела. Едва едва. Но температура ползла и держалась возле красной зоны на датчике.

И ещё минут 10-15 никак не могла упасть даже после того, как выехал с пробки. На Москвиче 21412 (41-й с Уфимцем 1,5) с электровентилятором такой проблемы не наблюдалось. Чем жарче пробка, тем чаще и дольше срабатывал вентилятор, порой бывало чуть ли не по пол часа без перебоя молотил, но стрелка температуры при том никуда не уползала.

Хотя уж какие движки, а Москвичёвские, многие считают склонными к перегреву.

Арсений

Володя,я практически смотрю твой канал один год понял только одно уаз патриот не стоит тех денег которых просят и даже Супротекс не поможет Почему такой вывод первый внедорожник Нива на карбе врооде неплохо но мосчи нет,а вот второй паджеро 2 2,5 дизель небо и земля,а вот потом продав его купил паджеро 4(урод руки отбить что продал,это я про себя) отдал жене,и снова купил п 2,так вот ну нет тех проблем которые есть на уаз при должном обслуживании(при условии машине 20 лет).Почему я смотрел ваш канал, хотел поменять машину ВЫ по краней мере честно говорите о болячках данной модели,респект,Но строить новый автомобиль не желания ни средств,Вы хоть не врете о болячках Спасибо

ДПКВ

Фотогалерея «Основные регуляторы»

Скорости

Трамблер с датчиком Холла

Видео «Как быстро проверить ДПКВ УАЗ Патриот»

Про датчик скорости на УАЗ Патриот

Конструкция изделия

Замена изделия

Датчик на раздатке корейского производства

Датчик скорости УАЗ хантер где находится?

Электронный спидометр 85.3802 и его модификация 852.3802

Основные характеристики спидометра 85.3802 и его модификаций

Датчики скорости для спидометра 85.3802 и его модификаций, их совместимость

Подключение электронного спидометра 85.3802 и 852.3802 на Уаз Хантер

Модификации электронного спидометра 85.3802 — спидометры 851.3802 и 853.3802

Показания пробега на электронном спидометре 85.3802 и его модификациях

Режим самодиагностики на электронном спидометре 85.3802 и его модификациях

Электронный спидометр автомобиля УАЗ

Датчик скорости 10 импульсов уаз

Про датчик скорости на УАЗ Патриот

Конструкция изделия

Замена изделия

Датчик на раздатке корейского производства

Панель приборов УАЗ Патриот: особенности комбинации датчиков, распиновка, снятие и установка

Особенности комбинации приборов

Неисправности комбинации приборов УАЗ Патриот

Большинство приборов не работает

Подсветка не загорается

Датчики не работают

Устранение неисправностей

Варианты тюнинга панели приборов УАЗ Патриот

Где находится датчик скорости УАЗ Патриот

Комментарии к теме где находится датчик скорости УАЗ Патриот

Оставьте комментарий Отменить ответ
