Датчик скорости Рено Логан (датчик спидометра), замена: как снять датчик

Главная / Renault /

10516

Владельцы первого поколения Renault Logan иногда сталкиваются с неполадками в спидометре: во время движения стрелка падает, затем возвращается в положенное состояние и снова падает. Естественно, одометр тоже перестаёт работать, и расчёт топлива бортовым компьютером не производится.

Причин неисправности две: замыкание проводом магнитолы и спидометра и поломка датчика скорости. Первую устранить достаточно просто, а для второй придётся приложить усилия и потратить деньги.

Случай с замыканием кабелей магнитолы

Некорректное функционирование спидометра в Renault Logan проявляет себя ввиду особенностей самого устройства, предполагающих подвод провода сначала к головному аудиоустройству, а затем уже непосредственно к щитку. Это конструктивное решение позволяет в автоматическом режиме производить регулировку громкости при движении.

Важно! Возникновение проблемы, связанной с фактом сдвоенных проводов, может произойти только в дорестайлинговых Renault Logan в 1.6 исполнении, выпуск которых осуществлялся до конца 2007 г.

Спровоцировать поломку способен некорректный монтаж магнитолы в автомобиле Рено Логан, в результате чего могут быть разрезаны или повреждены спаренные кабели.

Для устранения неприятной неисправности достаточно будет демонтировать устройство, и произвести соединение двух кабелей, окрашенных зеленым цветом (они спарены одним ISO-разъёмом).

Если обозначенные здесь рекомендации не помогают, то источник проблемы может заключаться в самом детекторе скорости или же в повреждении пластмассового приводного узла. Такого вида неисправность будет немного сложнее устранить в собственноручном режиме.

Основные причины в результате которых спидометр не работает

Спидометр стоит на нуле

Причин неисправности может быть несколько, основными являются две:

1. Выход из строя датчика скорости.
2. Замыкание проводов магнитолы.

Первую проблему можно устранить самостоятельно, если поменять сам датчик скорости. Специалисты не советуют исправлять данную ошибку самому, если нет определенных навыков в проведении подобной работы. В таком случае можно обратиться в специализированные сервисы.

Замыкание проводов

Спидометр может работать неправильно или же вообще не работать и из-за того, что замкнули провода в магнитоле.

Замкнул провод в магнитоле, фишка оплавилась

Тут всё дело в том, что провода проходят изначально все через магнитолу, а после этого они идут к самому щитку приборов. Производители сделали такую систему из-за того, чтобы у водителя появилась возможность автоматически регулировать громкость магнитолы в зависимости от ситуации в пути.

Тут следует отметить, что такая проблема с проводами существует только в старых версиях авто, которые выпускались еще до рестайлинга. В новых версиях такой причины уже нет.

В том случае, когда магнитола была установлена неправильно, то часто могут быть перерезаны или повреждены провода, которые идут на щиток. Это и приводит к возникновению неполадок.

Чтобы исправить такую ситуацию надо снять магнитолу и соединить два провода (зеленые). Если это не поможет, то проблема может быть в детекторе скорости. Также может быть поврежден привод стрелки, который сделан из пластмассы.

Но такие неполадки устранить самому уже не получится. Надо посетить СТО.

Датчик скорости барахлит

Логан оснащается деталями с двумя видами расположения контактов:

1. Рядные.
2. В форме треугольника.

Чтобы понять, какой именно из них нужен, надо разобрать изначально датчик и проверить.

MR8200547283 — артикул датчика скорости (подходит не всем!)

Стоит отметить, что цена на комплектующие от производителя авто достаточно большая, а потому мастера советуют выбирать румынские запчасти, стоимость которых ниже.

Также можно использовать и корейские комплектующие. Но нужно быть готовым к тому, что долго они прослужить не смогут. Сам датчик находится в подкапотном пространстве на коробке передач.

Чтобы его поменять, надо произвести такие действия.

Процесс замены

1. Снять фильтр (воздушный). Потребуется головка и вороток. Под фильтром и располагается датчик (можно без снятия, но так не совсем удобно).
2. Нажать на его крепление и, покачивая, вытянуть его с посадочного места.



   Датчик скорости отмечен красной стрелкой

3. Очистить место перед установкой нового датчика.


   Чистим, смотрим чтобы не было воды

4. Вставить новую запчасть.


   Новый датчик готов к установке

5. Поставить на место фильтр.

После этого надо проверить работу детали. Если неполадка не устранилась и спидометр не работает, то надо на помощь звать электрика, так как проблема может быть в приборном щитке.

Также следует заметить, что наряду с перечисленными выше проблемами неполадка спидометра может быть связана с настройками одометра. Если это так и есть, то потребуется полная замена щитка приборов. В таком случае тоже рекомендуется обратиться за помощью к специалистам.

Причины поломки датчика скорости

Не редко происходит так, что после ремонта или установки ABS датчик скорости также может выйти из строя. При этом не будет работать так как надо ни спидометр, ни система экстренного торможения. Проблему устранять надо в той компании, которая устанавливала или ремонтировала ABS.

Иногда датчик скорости может выйти из строя по причине попадания масла в него. Признаком такой неисправности может быть то, что стрелка спидометра начинает подрагивать, когда автомобиль попадает на кочки на дороге. Тут поможет очистка элемента от масла. Но это поможет исправить причину на короткое время. Скорее всего, такую деталь придется менять на новую.

Монтаж компонента

Оснащение Рено Логан предполагает присутствие двух разных элементов, отличающихся способом расположения их контактных групп: рядные и напоминающие треугольную форму. Перед приобретением узла потребуется уяснить его тип, который применен именно в вашем Рено Логан.

Для многих обладателей «француза» в 1.4 исполнении приобретение оригинального комплектующего не является рентабельной мерой в части финансовой оставляющей, не говоря уже о стоимости устранения поломки в сервисе.

Здесь на помощь приходит изделие румынского производства, имеющее идеальный баланс качества и ценового фактора.

Есть еще более дешевые аналоги корейского происхождения, однако гарантией длительного срока службы они не обладают.

Выше обозначенная деталь в Рено Логан расположена в подкапотной зоне на поверхности трансмиссии.

Активация бортового компьютера Рено Логан

Замок зажигания Логан

Как снять датчик и установить новый? Процесс по замене выглядит согласно ниже приведенному алгоритму.

1. Снимаем фильтр впускного воздушного тракта. Для откручивания винтов корпуса элемента вооружаемся трещоткой с удлиненным воротком-рукояткой.
2. Нажимаем на соответствующую защелку и извлекаем датчик скорости, производя в это время покачивающие воздействия.
3. Вставляем новый компонент.
4. Фильтр возвращаем на «законное» место.

Теперь радуемся новой вмонтированной детали с одновременной ее проверкой. Если вдруг неисправность не «исчезла со спидометра», то потребуется обращение к электрику, поскольку возможно присутствие риска выхода из строя плат, отвечающих за функционал «приборки» модели Рено Логан.

Кроме некорректного монтажа магнитолы, в числе причин, сгенерировавших рассматриваемую здесь поломку, может присутствовать факт последствий неправильной коррекции данных о пробеге, отображаемых одометром. Такого рода вмешательство генерирует возникновение серьезных дефектов, что может повлечь потребность замены панели целиком.

Диагностика и замена датчика скорости Рено Логан

В нашем автосервисе производится системная диагностика датчика скорости и его привода, которая в подавляющем большинстве случаев определяет источник неисправности. Помимо визуального осмотра, проводятся следующие процедуры:

• проверка целостности проводки;
• подключение компьютера к диагностическому разъему и считывание ошибок;
• демонтаж датчика и осмотр приводного вала;
• проверка работоспособности датчика путем ручной прокрутки вала и оценки выходных параметров на контактах.

Если эти мероприятия не выявили источник проблемы, то, по желанию клиента, будет выполнена попытка поиска проблемы в приборной панели.

Сам датчик скорости неремонтируемый. Если он вышел из строя – выполняется замена.

В нашем автосервисе ремонтом занимаются только квалифицированные автомеханики, которые имеют опыт работы в этой сфере. В процессе диагностики используется высокоточное измерительное оборудование.

Если проблема с неработающим спидометром заключалась в разрушении приводной шестерни, и было вынесено решение о ее замене, то выполняется параллельная диагностика всех сопутствующих разборке узлов.

Стоимость замены датчика скорости Логан формируется строго исходя из реально выполненного объема работ и использованных материалов. Это подтверждается детальной калькуляцией.

После окончания замены датчика спидометра Рено Логан клиенту выдается гарантия. В случае возникновения каких-либо замечаний по выполненной работе гарантийный автомобиль ставится на дополнительное обслуживание вне общей очереди. Все неисправности, которые явились следствием оплошности наших мастеров, мы быстро устраним.

Иные причины

Иногда может случаться что датчик скорости вышел из строя после некорректного обслуживания или монтажа системы «ABS» в вашем авто Рено Логан. Причем данная система может функционировать в штатном режиме, а спидометр вдруг отказывается проявлять свою дееспособность.

Иногда спровоцировать поломку способно попадающее на датчик скорости масло.

Характерным признаком такого обстоятельства является особое поведение стрелки, которая начинает «оживать» при встряске авто, например, во время преодоления лежачего полицейского.

Первичным методом «лечения» выступает изъятие датчика с последующей его очисткой. Но в дальнейшем владельца ожидает замена указанного компонента.

Другие проблемы

Иногда датчик скорости выходит из строя после обслуживания и установки ABS. При этом последняя работает, как надо, а спидометр не показывает скорость. Устранять проблему придётся в той же мастерской, где была установлена ABS.

Также спидометр перестаёт работать, если на датчик скорости попадает масло. Характерный признак — лежащая стрелка начинает работать после сотрясения автомобиля на кочках и переезде через лежачего полицейского. На время поможет изъятие и очистка детали. Но в долгосрочной перспективе это не слишком действенные меры, придётся менять запчасть.

Поделитесь в соц.сетях:

Замена датчика АБС своими руками

Антиблокировочная система (АБС) предотвращает блокировку колёс при торможении, устраняя опасность потери управления транспортным средством и сохраняя его устойчивость при движении.

За счёт своей приемлемой стоимости это оборудование массово устанавливается на современной автомобильной технике.

Важную роль в работе системы играют сенсорные датчики, которые монтируются на ступицах и фиксируют скорость вращения колёс.

Назначение датчика АБС и принцип работы

Датчик АБС представляет собой один из трёх основных компонентов системы, в которую также входит модуль управления и гидравлический блок. Устройство определяет момент блокировки колеса по частоте его вращения.

При наступлении этого нежелательного события электронный модуль управления получает сигнал датчика и формирует воздействие на гидравлический блок, установленный в магистрали сразу за главным тормозным цилиндром.

Датчик АБС с проводом и разъёмом

Блок понижает или даже прекращает подачу тормозной жидкости к цилиндру заблокированного колеса.

Если этого окажется недостаточно, электромагнитный клапан направит жидкость в отводную магистраль, сбрасывая давление уже в главном тормозном цилиндре.

По восстановлении вращения колеса модуль управления снимает воздействие с клапанов, после чего давление гидравлической магистрали передаётся на колёсные тормозные цилиндры.

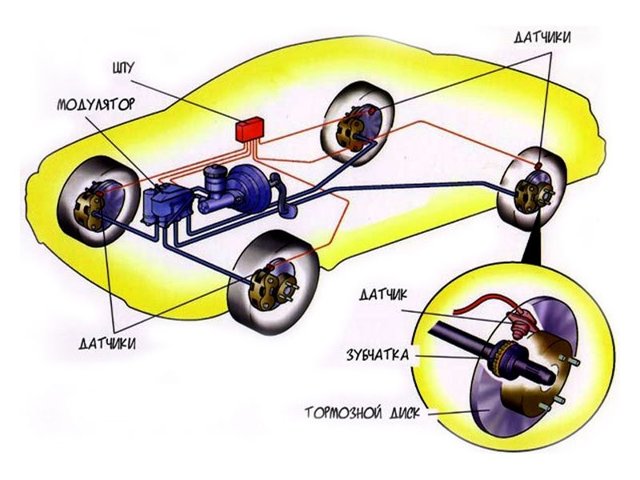

Датчиком АБС оборудовано каждое колесо автомобиля

Необходимость замены устройства

О неполадках в системе АБС сигнализирует контрольная лампа, расположенная на приборной панели автомобиля. В нормальном режиме индикатор загорается при пуске двигателя и гаснет через 3–5 секунд. Если контроллер ведёт себя некорректно — включается во время работы мотора или хаотично моргает при движении авто — это первый признак поломки датчика.

Индикатор АБС должен гаснуть через 3–5 секунд после пуска двигателя

Также о возможной неисправности устройства сигнализируют:

• появление кода ошибки на дисплее бортового компьютера;
• непрерывная блокировка колёс при резком торможении;
• отсутствие характерной вибрации на педали тормоза при её нажатии;
• сработавшая лампа-индикатор стояночного тормоза при выключенном ручнике.

При появлении любой из этих проблем следует провести полную диагностику устройства. Этот вопрос совсем необязательно доверять высокооплачиваемым мастерам автосервиса — самостоятельная проверка датчика АБС занимает немного времени и выполняется без дорогостоящего оборудования. Если диагностика выявит факт поломки устройства, его придётся заменить новым.

Как менять

Согласно схеме АБС, сенсорными датчиками оборудованы все колёса автомобиля. Особенность их замены состоит в том, что элементы, установленные на передней оси машины, демонтируются с днища кузова или из-под капота авто.

К задним датчикам можно подобраться только снизу. Данная инструкция описывает общие принципы замены устройства. Отметим, что такой способ применим ко многим автомобилям иностранного и отечественного производства.

Инструменты

Чтобы поменять датчик, потребуются:

• надёжный домкрат;
• баллонный ключ;
• набор рожковых и торцевых ключей;
• молоток;
• плоская отвёртка;
• кондиционер для металла WD–40;
• тестер (мультиметр).

Поэтапная замена

Пошаговое выполнение работ будем рассматривать на примере замены устройства, установленного на одном из задних колёс автомобиля.

1. Поставим машину на ровном участке поверхности, активируем стояночный тормоз (ручник). Подложим под колёса, не задействованные в ремонтных работах, противооткатные упоры. Снимем минусовую клемму с аккумуляторной батареи.
2. Демонтируем задний ряд кресел, пластиковую отделку порога и резиновый уплотнитель двери.
3. Доберёмся до разъёма датчика — отогнём фиксаторы и оттянем пластиковую отделку в районе крепления амортизатора. Отсоединим устройство.

   Вид из салона: 1 — разъём; 2 — фиксатор; 3 — накладка; 4 — провод датчика

4. Установим домкрат в нужной точке кузова и поднимем автомобиль на 3–5 см от поверхности.
5. Открутим гайки и снимем колесо, подложив под днище страховочные опоры из деревянного бруса или кирпича.

   Колесо нужно снимать, установив под днище машины страховочные опоры

6. Распылим WD–40 по кронштейну датчика и выкрутим крепёжный болт, удерживающий устройство. Молотком простучим металл в месте крепления и аккуратно раскачаем деталь. Извлечём её, поддев плоской отвёрткой.

   Вид задней части ступицы: 1 — кронштейн; 2 — крепежный болт

7. Выкрутим болты, удерживающие кронштейны крепления провода — один находится на амортизаторе, а два других на арке крыла.

   Вид на арку: 1 и 2 — точки фиксации провода датчика; 3 — заглушка

8. Аккуратно отогнём антивибрационную накладку, под которой закреплён провод датчика. Отвёрткой удалим заглушку, которая стоит на входе в салон, и вытащим провод.
9. Монтируем новое устройство, вставив деталь на посадочное место (потребуется приложить некоторое усилие) и закрепив болтом.
10. Закрутим болты кронштейнов крепления проводки к амортизатору и арке.
11. Установим заглушку и просунем провод датчика в салон.
12. Проложим проводку таким образом, чтобы разъём свободно доставал до гнезда. Приклеим накладку, тщательно разгладив её поверхность.
13. Поставим колесо, сначала наживляя, а затем закручивая до упора все гайки.
14. Проверим работоспособность нового устройства. Подключим к разъёмам тестер (мультиметр) и выполним действия согласно алгоритму диагностики датчика с помощью этого прибора.
15. Подключим разъём к гнезду, поставим на место клемму аккумулятора, опустим домкрат.
16. Монтируем уплотнитель двери, накладку порога и боковую отделку. Поставим снятые сиденья.

Внимание! Перед монтажом элементов обшивки включаем зажигание и запускаем двигатель авто. Только убедившись, что контрольная лампа-индикатор АБС ведёт себя корректно (гаснет через 3–5 секунд после старта), продолжаем работу.

В качестве наглядного пособия, помогающего заменить устройство, предлагаем следующий видеоролик.

Видео: Как поменять датчик ABS на Рено Логан

Некоторые нюансы

Замена датчиков, которые установлены на поворотных кулаках передних колёс, выполняется гораздо быстрее, так как доступ к этим деталям более удобен:

1. Машина поднимается домкратом, нужное колесо снимается.
2. Откручиваются болты, которые крепят датчик, и устройство извлекается из посадочного места.
3. Освобождается крепление проводки и отсоединяется штекер разъёма.
4. Монтаж нового датчика выполняется в обратной последовательности.

Внимание! Монтируя новый датчик, необходимо следить за тем, чтобы на место его посадки не попадала грязь.

Перед заменой датчика следует исключить причины, способные вызвать его неправильную работу. Особое внимание нужно уделять специфическим проблемным местам, имеющимся у каждой модели авто.

К примеру, все машины марки FORD, выпущенные до 2005 года, страдают от перебоев в работе электрооборудования, которые происходят в результате частых коротких замыканий, а болевой точкой системы АБС этих автомобилей считается качество изоляции проводки.

В этом случае можно будет выполнить ремонт датчика вместо его полной замены.

Проверка качества выполненных работ

После замены датчика проверяется его работоспособность. Для этого достаточно разогнаться до скорости 40 км/час на ровном безопасном участке дороги и выполнить резкое торможение. Если машина останавливается без уводов в сторону, на педаль передаётся вибрация и доносится специфический звук сработавших тормозных колодок — система АБС работает в штатном режиме.

Сегодня можно легко найти и купить любые датчики АБС — от дорогостоящих оригинальных устройств до аналоговых деталей по демократичной цене. Помните, что грамотный подбор элементов системы играет важную роль в её бесперебойной эксплуатации. Выбирая датчик, изучите инструкцию изготовителя и убедитесь, что он подходит к автомобилю, а этот обзор поможет заменить устройство самостоятельно.

• Алексей Романов
• Распечатать

Как снять привод спидометра рено логан — Мой Логан

Снятие и установка привода спидометра

carmanz.com

Подробная инструкция по снятию и установке привода спидометра на Renault Megane.

Европейская автомобильная промышленность в большинстве своем всегда стремилась выпускать машины, доступные для большинства. Ярким примером этого является модель Megane от компании Renault. Это очень популярный автомобиль гольф-класса для всей семьи. Он выделяется своим красивым внешним видом и практичностью. В его салоне можно разместить как веселую компанию молодежи, так и маленьких детей. Сзади располагается вместительное багажное отделение.

Даже несмотря на высокое качество всех компонентов, данная модель не сможет избежать различных поломок. Они могут быть вызваны вашим стилем вождения, износом тех или иных деталей и т.д. Другими словами, причинами неисправности могут стать совершенно разные факторы.

Подготовительные операции

Сегодня мы с вами рассмотрим процедуру снятия и установки привода спидометра. Такие процедуры позволят вам исправить практически все неисправности связанные со спидометром в вашем автомобиле. Главным показателем неисправности является нестабильная работа прибора или его полное бездействие.

Исправлять такую проблему нужно в самые кратчайшие сроки, так как в противном случае передвигаться на автомобиле будет крайне небезопасно.

Для снятия и установки системы вам понадобится лишь универсальный набор отверток и головок, а так же новые уплотнительные кольца.

Помните, что приобретать подобные компоненты лучше в качественных магазинах, так как от их работы напрямую зависит работа всей системы.

Процедуры снятия и установки вполне можно осуществлять самостоятельно, без чьей-либо помощи. На все это вы потратите примерно 30 минут, вне зависимости от уровня вашей подготовленности. Работа эта довольно простая, так что справиться с ней сможет даже человек, который ни разу ничего не чинил в машине.

Снятие спидометра

Как говорилось ранее, процедура снятия спидометра не должна вызвать никаких проблем. В целом ее можно изобразить при помощи следующего алгоритма:

Установка спидометра

Как только вы произвели ремонт, вам нужно произвести установку спидометра на его законное место. Сделать это ничуть не сложнее, чем снять спидометр. Как и в прошлом случае, лучше всего воспользоваться следующим механизмом:

Итог

В итоге вы получите исправно функционирующий спидометр с точным отображением показателей скорости. В случае необходимости вам нужно будет отрегулировать стрелку. Чтобы это сделать, можно отправиться в сервисный центр, либо же, воспользовавшись специальным руководством, сделать это самостоятельно.

Как уже говорилось, вся процедура не займет у вас более 30 минут. При замене каких-то деталей обязательно обращайте внимание на их качество. В противном случае все ваши труды могут пропасть даром.

autoremka.ru

Сегодня существует множество схем, которые предназначены для измерения скорости движения автомобиля. На некоторых автомобилях информация считывается с контроллеров ABS.

На других используется прямая механическая связь выходного вала коробки передач и спидометра, реализованная через тросовую передачу.

На автомобиле Renault Logan установлен электрический датчик скорости с механическим приводом. В материале статьи рассмотрим основные неисправности этого датчика, а также его привода.

Замена привода спидометра Рено Логан: предпосылки

Датчик скорости на Renault Logan состоит из следующих частей:

СПРАВКА: На Renault Logan существуют фишки с двумя типами расположения контактов: треугольником и в ряд. Перед покупкой нового датчика необходимо предварительно проверить, какой тип установлен на ремонтируемом автомобиле.

Есть несколько распространенных неисправностей, которые приводят к отказу спидометра.

СПРАВКА: Если повреждена приводная шестерня, то для ее замены придется частично разобрать коробку передач. Здесь перед клиентом встает выбор: ездить с нерабочим спидометром или заменить шестерню, что по стоимости работ выйдет довольно дорого.

СПРАВКА: До рестайлинга провод от датчика скорости проходил через магнитолу. Это было сделано для автоматического регулирования звука магнитолы в зависимости от скорости движения. Если спидометр перестал работать после каких-либо манипуляций со штатной акустической системой — вероятнее всего, проблема именно в ней.

При неисправности спидометра прекращается расчет мгновенного расхода топлива. По статистике большинство проблем с нерабочим спидометром обнаруживается и устраняется без особых проблем.

Диагностика и замена датчика скорости Рено Логан

В нашем автосервисе производится системная диагностика датчика скорости и его привода, которая в подавляющем большинстве случаев определяет источник неисправности. Помимо визуального осмотра, проводятся следующие процедуры:

Если эти мероприятия не выявили источник проблемы, то, по желанию клиента, будет выполнена попытка поиска проблемы в приборной панели.

Сам датчик скорости неремонтируемый. Если он вышел из строя — выполняется замена.

В нашем автосервисе ремонтом занимаются только квалифицированные автомеханики, которые имеют опыт работы в этой сфере. В процессе диагностики используется высокоточное измерительное оборудование.

Если проблема с неработающим спидометром заключалась в разрушении приводной шестерни, и было вынесено решение о ее замене, то выполняется параллельная диагностика всех сопутствующих разборке узлов.

Стоимость замены датчика скорости Логан формируется строго исходя из реально выполненного объема работ и использованных материалов. Это подтверждается детальной калькуляцией.

После окончания замены датчика спидометра Рено Логан клиенту выдается гарантия. В случае возникновения каких-либо замечаний по выполненной работе гарантийный автомобиль ставится на дополнительное обслуживание вне общей очереди. Все неисправности, которые явились следствием оплошности наших мастеров, мы быстро устраним.

Renault Logan снять замена ремонт Снятие датчика скорости Рено Логан

Снятие датчика скорости Рено Логан

Снимаем датчик скорости для замены и при демонтаже коробки передач. Снимаем воздушный фильтр (см. «Снятие воздушного фильтра»). Для наглядности операции показываем снизу автомобиля.

При выключенном зажигании…

…нажимаем на фиксатор (красного цвета) колодки жгута проводов системы управления двигателем…

…и отсоединяем колодку жгута проводов от датчика.

• Шлицевой отверткой поддеваем датчик…
• …и, преодолевая сопротивление двух его защелок, выталкиваем датчик из отверстия в приливе картера сцепления.

В картере сцепления датчик скорос ти уплотняется двумя резиновыми кольцами Устанавливаем датчик скорости в обратной последовательности. Если на уплотнительных кольцах датчика имеются трещины и разрывы — заменяем кольца новыми.

При установке датчик следует сориентировать так…

…чтобы его защелки вошли в боковые отверстия прилива на картере сцепления (второе отверстие с другой стороны прилива).

Снятие датчика скорости Renault Logan

open all | close all

Не работает спидометр на Рено Логан: причина, ремонт, фото – Taxi Bolt

Здравствуйте уважаемые подписчики и гости моего серого.

Примерно год назад появился глюк стрелки спидометра .

Далее как обычно гугл в помощь, закупка запчастей, неудачные или бесполезные попытки замены и в итоге забил на эту стрелку и ездил до сегодняшнего момента практически без спидометра, даже привык, если бы не ближайшая поездка ближе к морю). И снова гугл и драйв мне в помощь…В общем, что мы имеем не работающий спидометр, а именно указатель скорости. По различным источникам были выделены основные возможные причины:

1. проблема в самом спидометре — исключена путем временной замены на рабочий2.

Некорректное функционирование спидометра в Renault Logan проявляет себя ввиду особенностей самого устройства, предполагающих подвод провода сначала к головному аудиоустройству, а затем уже непосредственно к щитку.

Это конструктивное решение позволяет в автоматическом режиме производить регулировку громкости при движении. (Возникновение проблемы, связанной с фактом сдвоенных проводов, может произойти только в дорестайлинговых Renault Logan в 1.6 исполнении, выпуск которых осуществлялся до конца 2007 г.) —

исключена

3. проблемы в электрике от спидометра до датчика скорости —.

исключена

4. проблема в датчике скорости — закуплен новый датчик и попытка поменять не принесла желаемый результат5 приводы датчика скорости, расположенные в коробке.

Сняв датчик и подняв машину на домкраты было установлено, что не работает, точнее не крутится привод(ось датчика скорости в коробке)Подведя итог, были закуплены ось привода датчика скорости, малая шестерня оси привода и принято решение о снятии коробки.

Пару слов о снятии коробки, запаситесь терпением, процедура не быстрая и муторная. Подробную схему снятия не расписываю, так как инфы навалом.

Еще по некоторым источникам снятие коробки советуют без откручивание выхлопной трубы и полного снятия подрамника, так вот скажу я вам это полный БРЕД, то время которое вы потратите на снятие трубы и подрамника в разы, разы меньше, чем при не снятых этих агрегатах вытаскивать коробку и тем более установки!

None Так как коробка уже снята и были настроены на ее разбор, попробовал в наглую вытащить ось и сравнить с новой. На фото новая белого цвета.

С виду одинаковы, за исключением расстояния между усиками и незначительного износа зубьев. Чем черт не шутит, дай попробую поставить новую(тем более шестерня оси не сместилась при снятии оси). И ОООО чудо, все заработало, ось закрутилась.

Отлично, обошлись без разбора кпп))) УРА! Так как коробка уже снята и сцепление не первой свежести, точнее не менялось, заменили и сцепление в сборе, смазали вилку, установили на свое место пыльник вилки. Так же попутно заменены резинки и стойки стабилизатора, замена масла в движке, все фильтра.

Далее в обратном порядке сборка запуск, испытание, все работает. УРА УРА УРАВсем добра, ровных дорог и полного бака.

PS Что не понятно описал, пишите отвечу.

На автомобиле Рено Логан устанавливается электронный спидометр и в случае его отказа в работе, поиск неисправности нужно начинать с проверки работоспособности щитка приборов и датчика скорости, который устанавливается на механической коробке перемены передач в её верхней части. Искать его нужно со стороны моторного щита.

В начале, диагностируем щиток приборов, путём нажатия кнопки сброса ежедневных показаний и удерживая её в нажатом положении поворачиваем ключ зажигания в положение «зажигание включено».

Если все стрелки щитка двигаются, то далее, разъединяете штекер с проводами от датчика скорости, и аккуратно покачивая его, вытаскиваете из гнезда, ни в коем случае не вращая его.

Чтобы проверить работоспособность датчика скорости, нужно вновь подсоединить к нему штекер с проводами, взять дрель или шуруповёрт и зажать в патроне выходной вал датчика. Включаете ручной электроинструмент в работу, а напарник смотрит на щиток приборов.

Если спидометр начинает работать, то причиной неисправности являются приводные шестерни расположенные внутри коробки перемены передач на её вторичном валу. Эти шестерни пластмассовые и меняют их в сборе, но для этого придётся КПП снимать с двигателя и частично разбирать.

А если спидометр, при этом испытании, также не работает, то придётся заменить датчик скорости.

Вам, в этом случае, следует записать его каталожный номер, нанесенный на его корпус и приобрести в автомобильном магазине точно такой же, а затем установить его в отверстие корпуса КПП.

Бывают случаи, когда стрелка спидометра при движении автомобиля слегка приподнимается, а показать реальную скорость не может. Тогда придётся снимать щиток приборов и проверять состояние контактов механизма, который поднимает и опускает эту стрелку.

Иногда спидометр прекращает работать после установки дополнительного оборудования, такого как сигнализация и магнитола. В этом случае, искать причину отказа следует в перерезанном, установщиками дополнительного оборудования, зелёном проводе, от которого они запитали аппаратуру.

Поделитесь статьей с друзьями:

2. Датчик скорости.Проверяем наличие плюса и минуса питания датчика при включённом зажигании контрольной лампой или вольтметром между контактами 1 и 2. Напряжение питания датчика составляет 12 Вольт. Назначение контактов 1 минус, 2 плюс 3 сигнал. Далее проверяем линию сигнала скорости.

Для этого вставляем проводок в контакт 3 и на включенном зажигании аккуратно чиркаем по массе. На исправном авто стрелка должна кратковременно подниматься. Если разъём и контакты датчика в порядке, стрелка прыгает и питание есть – меняем датчик. Их существует два вида, отличаются они разъёмами.  3. Провод на магнитоле.

Вспоминаем, не устанавливалась ли магнитола в последнее время или не производились ли с ней какие либо действия связанные со снятием и установкой. Современные магнитолы умеют компенсировать уровень шума в зависимости от скорости автомобиля прибавлением или уменьшением громкости магнитолы.

Именно для этого сигнальный провод от датчика скорости проходит через разъём магнитолы. Его в процессе установки или замены часто обрезают или повреждают.  Проверяем, возможно повредили проводку.

4. Шестерня КПП.Случается крайне редко, но всё же имеет место при больших пробегах авто. Диагностика проста. Не снимая разъём с датчика вытаскиваем его из коробки передач, включаем зажигание. Беремся за центральный шток датчика и резко крутим его пальцами.

Помошника садим за руль, если стрелка подпрыгивает в моменты вращения, то электрическая часть исправна и виной всему может быть выработка в ответной части датчика. Это пластиковая шестерня в коробке передач. Для её замены необходимо снимать и разбирать коробку.

Бывают так же менее распостраненные неисправности, например повреждения проводки в разных местах после ДТП или неквалифицированного ремонта. Если же у Вас нет желания или возможности самостоятельно разбираться в причинах неисправности, обращайтесь к специалистам, с радостью решим все вопросы.

На Рено Логан установлен современный электронный спидометр. Он, как и любой другой прибор подвержен поломкам и неисправностям.

Если спидометр на Рено Логан отказал, нужно обязательно проверить работоспособность установленного щитка приборов. Также стоит обратить внимание на исправность датчика скорости. Он установлен на МКПП. Датчик можно найти возле моторного щита, в верхней части МКПП.

Не работает спидометр на Рено Логан – несколько полезных советов

Нужно провести диагностику щитка приборов – для этого существует специальная кнопка, после ее нажатия, очень важно удерживать саму кнопку в таком положении, при этом включить зажигание. Если не заметно проблем с движением стрелок щитка – нужно достать датчик скорости, предварительно отсоединив его от специального штекера. Нужно делать все аккуратно и не вращать сам датчик.

Проверка работоспособности датчика простая – он подключается обратно к штекеру, затем с помощью дрели зажимается выходной вал в патроне. Включите ручной электроинструмент – напарник сможет увидеть, работает ли спидометр.

Если в этой ситуации спидометр работает исправно – проблему нужно искать в приводных шестеренках. Данные элементы изготавливаются из пластмассы – при их замене придется проводить частичную разборку КПП.

Если после проделанной процедуры спидометр Рено Логан не работает корректно – датчик скорости придется заменить.

Нужно приобрести идентичный датчик – для этого надо воспользоваться его каталожным номером, который указан на каждой детали – это позволит купить нужную деталь в любом современном автомагазине.

Иногда стрелка спидометра просто подымается – но она не показывает скорость транспортного средства. Придется демонтировать щиток приборов, это позволит получить доступ к контактам, которые отвечают за движение данной стрелки. Нужно внимательно проверить их на предмет разнообразных повреждений.

Часто спидометр Рено Логан прекращает корректно функционировать после посещения салона и установки определенного дополнительного оборудования. Здесь все дело в ошибке мастеров, которые при установке сигнализации или другого оборудования, повредили зеленый провод. Они использовали его для запитки оборудования.

Как отключить спидометр на Рено Логан

Нужно просто достать предохранитель на АБС, он уже не будет показывать скорость, также прекратиться работа абс. Пробег не будет учитываться. Чтобы возобновить работу всех этих систем – верните предохранитель в его исходное положение.

По материалам krutilka-spidometra. ru.

Источники:

• www.drive2.ru
• helping-auto.ru
• blog.nissan-reno.ru
• auto-instructors.ru
