Широкополосные датчики топливовоздушной смеси TOYOTA
Toyota Wide Range Air-Fuel Sensor
Обратим наше внимание на выходное напряжение датчика B1S1 на экране сканера. Напряжение колеблется в районе 3.2-3.4 вольт.
Датчик способен измерять действительное соотношение топливовоздушной смеси в широком диапазоне (от бедной, до богатой). Выходное напряжение датчика не показывает богатая/бедная, как это делает обычный датчик кислорода. Широкополосный датчик информирует блок управления о точном соотношении топливо/воздух, основываясь на содержании кислорода в выхлопных газах.
Испытание датчика должно проводиться совместно со сканером. Тем не менее, существует ещё пара способов диагностики. Исходящий сигнал это не изменение напряжения, а двунаправленное изменение тока (до 0.020 ампер.). Блок управления преобразует аналоговое изменение тока в напряжение.
Это изменение напряжения и будет отображаться на экране сканера.
На сканере напряжение датчика 3.29 вольта с соотношением смеси AF FT B1 S1 0.99 (1% богатая), что почти идеально. Блок управляет составом смеси близко к стехиометрической. Падение напряжения датчика на экране сканера (от 3.
30 до 2.80) говорит об обогащении смеси (дефицит кислорода). Увеличение напряжения (от 3.30 до 3.80) есть признак обеднения смеси (избыток кислорода). Это напряжение нельзя снять осциллографом, как у обычного датчика О2 .
Напряжение на контактах датчика относительно стабильно, а напряжение на сканере будет изменяться в случае значительного обогащения или обеднения смеси, регистрируемого по составу выхлопных газов.
На экране мы видим ,что смесь обогащена на 19%, показания датчика на сканере 2.63В.
На этих скриншотах хорошо видно, что блок всегда отображает реальное состояние смеси. Значение параметра AF FT B1 S1 и есть лямбда.
| INJECTOR…………….. 2.9ms ENGINE SPD………….. 694rpm AFS B1 S1……………. 3.29V SHORT FT #1…………… 2.3% LONG FT #1……………. 4.6% AF FT B1 S1…………… 0.99 What type of exhaust? 1% rich | Snapshot #3 INJECTOR…………….. 2.3ms ENGINE SPD…………. 1154rpm AFS B1 S1……………. 3.01V SHORT FT #1………….. -0.1% LONG FT #1……………. 4.6% AF FT B1 S1…………… 0.93 What type of exhaust? 7% rich |
| Snapshot #2 INJECTOR…………….. 2.8ms ENGINE SPD…………. 1786rpm AFS B1 S1……………. 3.94V SHORT FT #1………….. -0.1% LONG FT #1…………… -0.1% AF FT B1 S1…………… 1.27 What type of exhaust? 27% lean | Snapshot #4 INJECTOR…………….. 3.2ms ENGINE SPD………….. 757rpm AFS B1 S1……………. 2.78V SHORT FT #1………….. -0.1% LONG FT #1……………. 4.6% AF FT B1 S1…………… 0.86 What type of exhaust? 14% rich |
Некоторые сканеры OBD II поддерживают параметр широкополосных датчиков на экране, отображая напряжение от 0 до 1 вольта. То есть заводское напряжение датчика делится на 5. На таблице видно как определять соотношение смеси по напряжению датчика, отображаемому на экране сканера
|
p style=»text-decoration: none; font-size: 12pt; margin-top: 5px; margin-bottom: 0px;» class=»MsoNormal»> OBD II
|
|
Обратите внимание на верхний график, который показывает напряжение широкополосного датчика. Оно почти всё время находится около 0.64 вольта (умножим на 5,получим 3.2 вольта). Это для сканеров не поддерживающих широкополосных датчиков и работающих по версии EASE Toyota software.
Устройство и принцип работы широкополосного датчика.
Устройство очень похоже на обычный датчик кислорода. Но датчик кислорода генерирует напряжение, а широкополосник генерирует ток, а напряжение постоянно(напряжение изменяется только в текущих параметрах на сканере).

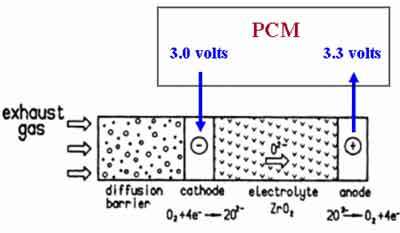

Блок управления задаёт постоянную разность напряжений на электродах датчика. Это фиксированные 300 милливольт. Ток будет генерироваться такой, чтобы удерживать эти 300 милливольт, как фиксированное значение. В зависимости от того, бедная смесь или богатая направление тока будет меняться.
На данных рисунках даны внешние характеристики широкополосного датчика. Хорошо видны величины тока при разных составах выхлопного газа.
На этих осциллограммах: верхняя — ток цепи нагрева датчика, а нижняя — управляющий сигнал этой цепи с блока управления. Значения тока более 6 ампер.
Тестирование широкополосных датчиков.
Датчики четырёхпроводные. На рисунке обогрев не показан.
Напряжение (300 милливольт) между двумя сигнальными проводами не меняется. Обсудим 2 метода тестирования. Так как рабочая температура датчика 650º, во время тестирования цепь обогрева всегда должна функционировать. Поэтому рассоединяем разъём датчика и сразу восстанавливаем цепь обогрева. Подсоединяем к сигнальным проводам мультиметр.
Теперь обогатим смесь на ХХ пропаном или снятием разряжения с вакуумного регулятора давления топлива. На шкале мы должны увидеть изменение напряжения как при работе обычного датчика кислорода. 1 вольт — максимальное обогащение.
Следующий рисунок показывает реакцию датчика на обеднение смеси, посредством отключения одной из форсунок).Напряжение при этом снижается с 50 милливольт до 20 милливольт.
Второй способ тестирования требует другого подключения мультиметра. Включаем прибор в линию 3.3 вольта. Соблюдаем полярность как на рисунке (красный + , чёрный –).
- Положительные значения тока отображают обеднённую смесь, отрицательные значения говорят об обогащённой смеси.
- При использовании графического мультиметра получается вот такая кривая тока (изменение состава смеси инициируем дроссельной заслонкой).Вертикальная шкала ток, горизонтальная время
На этом графике отображается работа двигателя с отключенной форсункой, смесь бедная. В это время на сканере отображается напряжение 3.5 вольта для испытуемого датчика. Вольтаж выше 3.3 вольта говорит о бедной смеси.
- Горизонтальная шкала в миллисекундах.
- Здесь форсунка снова включена и блок управления старается выйти на стехиометрический состав смеси.
- Так выглядит кривая тока датчика при открытии и закрытии дросселя со скорости 15 км/ч.
А такую картинку можно воспроизвести на экране сканера для оценки работы широкополосного датчика, используя параметр его напряжения и МАФ сенсора. Обращаем внимание на синхронность пиков их параметров во время работы.
John Thornton, Underhood Service, January 2002
Адрес статьи: https://www.lindertech.com/
Перевод с английского
Большая заочная Признательность Автору статьи за столь Полное и Информативное изложение материала.
Автокниги по ремонту Toyota (Тойота) на русском языке
Важные нюансы, как работает лямбда-зонд
Лямбда-зонд – устройство, которое распознает состав выхлопных газов, чтобы контролировать характер преобразования топлива в двигателе. Это многокомпонентное приспособление, его составляющие делаются из термостойких материалов. Устройство устанавливают перед катализатором выхлопной системы, а функционировать оно начинает при высокой температуре. Иногда датчиков бывает два – перед и после катализатора.
По мере нагревания приспособления на его электродах возникает выходное напряжение. Тогда лямбда-зонд измеряет остаточный кислород в выхлопных газах авто. Если его значение отклоняется от нормы, сигнал подается к ЭБУ, который восстанавливает состав топливно-воздушной смеси.
Обманка – деталь, которая дополняет приспособление, корректирует поступающий от него сигнал.
Бывают двух видов – механическая (газ проходит сквозь нее и окисляется, объем кислорода снижается, ЭБУ получает более корректное значение показателя) и электронные (поддерживает работу системы регулировки силового агрегата авто, анализирует реальный состав выхлопа, на основе чего корректирует подаваемый ЭБУ сигнал; в результате двигатель работает в штатном режиме, несмотря на неисправный катализатор или его отсутствие).
Лямбда-зонд бывает узкополосный и широкополосный. В первом случае способен анализировать только штатные значения напряжения, что может привести к нарушениям работы двигателя из-за неверно измененной концентрации горючего в топливной смеси.
Широкополостной состоит из двухточечного и закачивающего элементов; олучает кислород из выхлопной системы под воздействием силы тока; держит постоянное напряжение между электродами, а если оно растет, к ЭБУ подается сигнал; после этого блок корректирует состав топливной смеси.
Отличие широкополосного зонда от узкополосного в том, что он измеряет концентрацию кислорода в выхлопных газах на любых оборотах двигателя. Его диапазон от 0 до 5 вольт. У узкополосного он только 0-1.
Кислородный датчик работает на 50000-100000 км пробега. Если несколько раз залить в бак некачественный бензин, датчик может выйти из строя практически сразу.
Если подогрев лямбда-зонда не работает, приспособление не почувствует проблем с составом топливной смеси. И двигатель будет работать с повышенной нагрузкой, а токсичность выхлопных газов резко увеличится. Как и расход топлива.
Последствия поломки: двигатель начнет функционировать нестабильно даже на холостом ходу, повышается расход топлива, наинается плохое очищение выхлопных газов катализатором; авто двигается рывками, плохо слушается; мощность мотора снижается.
Как понять, что устройство сломалось: машина в движении начинает дергаться; из-под капота доносятся нехарактерные звуки; на приборной панели светится индикатор; мощность двигателя падает, а педаль акселератора срабатывает медленнее; из выхлопной трубы появляется резкий и неприятный запах; мотор перегревается. При полном выходе из строя авто может и не поехать.
Читайте подробнее в нашей статье о том, как работает лямбда-зонд.
Что за устройство лямбда-зонд
В современных автомобилях устанавливается множество датчиков, которые не только позволяют лучше контролировать работу разных его систем, но и повышают экобезопасность. Одно из приспособлений – лямбда-зонд. Устройство распознает состав выхлопных газов, чтобы контролировать характер преобразования топлива в двигателе.
Если соотношение горючего и воздуха перестает быть оптимальным, датчик информирует об этом электронный блок управления системы впрыска. Тот приводит состав смеси в норму путем уменьшения или увеличения объема подаваемого топлива.
Как работает лямбда-зонд в автомобиле
Чтобы разобраться, как работает лямбда-зонд в автомобиле, нужно понять, из чего он изготовлен. Это многокомпонентное приспособление, его составляющие делаются из термостойких материалов. Устройство устанавливают перед катализатором выхлопной системы, а функционировать оно начинает при высокой температуре. Иногда датчиков бывает два – перед и после катализатора.
По мере нагревания приспособления на его электродах возникает выходное напряжение. И лямбда-зонд приобретает возможность измерить остаточный кислород в выхлопных газах авто. Если его значение отклоняется от нормы, сигнал подается к ЭБУ, который восстанавливает состав топливно-воздушной смеси.
Что такое обманка и для чего она нужна
Одна из поломок может затронуть катализатор выхлопной системы, после чего выброс отработанных газов увеличивается. Его можно удалить или заменить пламегасителем. Но двигатель начинает работать в аварийном режиме из-за неверного сигнала лямбда-зонда.
Уберечь от этого может обманка. Деталь дополняет приспособление, корректирует поступающий от него сигнал. Обманки бывают двух видов:
- Механические. Газ проходит сквозь такую деталь и окисляется. В результате объем кислорода снижается, ЭБУ получает более корректное значение показателя. Системе дается информация в том виде, в каком она бывает при исправно работающем катализаторе.
- Электронные. Это более сложное устройство на базе микропроцессора. Вот как работает обманка лямбда-зонда электронного типа: поддерживает работу системы регулировки силового агрегата авто, анализирует реальный состав выхлопа, на основе чего корректирует подаваемый ЭБУ сигнал. В результате двигатель работает в штатном режиме, несмотря на неисправный катализатор или его отсутствие.
Что означает широкополосный
Приспособления бывают узкополосные и широкополосные. В первом случае они способны анализировать только штатные значения напряжения. То есть информацию, передаваемую при низких оборотах двигателя.
Все остальное считывает с погрешностью, а на ЭБУ поступает не вполне корректный сигнал. Это может привести к нарушениям работы двигателя из-за неверно измененной концентрации горючего в топливной смеси.
Как работает широкополосный лямбда-зонд:
- состоит из двухточечного и закачивающего элементов;
- благодаря такому строению получает кислород из выхлопной системы под воздействием силы тока;
- держит постоянное напряжение между электродами, а если оно растет, к ЭБУ подается сигнал;
- после этого блок корректирует состав топливной смеси.
Отличие широкополосного зонда в том, что он измеряет концентрацию кислорода в выхлопных газах на любых оборотах двигателя. Его диапазон от 0 до 5 вольт. У узкополосного он только 0-1.
Работает ли лямбда зонд без катализатора
Выход из строя катализатора выхлопной системы (очистителя отработанных газов) – одна из частых проблем, вызывающая сложности с функционированием двигателя. Так бывает, если контролирующих датчиков два: один установлен перед приспособлением, а другой после него.
В этом случае содержание кислорода в выхлопах, прошедших через катализатор, изменится. Это обнаружит стоящий после него датчик. Он и передаст ложный сигнал на ЭБУ о необходимости коррекции состава топливной смеси. И в данном случае ответ на вопрос, работает ли лямбда зонд без катализатора, отрицательный. Ведь он подает сигнал, основанный на искаженных сведениях. Здесь нужно ставить обманку.
Другой вариант – сделать перепрошивку «мозгов» авто, поменять катализатор на пламегаситель и удалить датчик. Иначе начнутся проблемы с впрыском, что может привести к высокому расходованию бензина, повышению нагрузки на двигатель, поломке.
Кислородный датчик в некоторых авто располагается и только перед катализатором. Тогда лямбда-зонд анализирует выхлопные газы, еще не прошедшие через очиститель. То есть данные не искажаются, работает катализатор или нет. С поломкой очистителя увеличивается лишь количество ядовитых газов из выхлопной трубы.

Ещё на AutoLex.Net:
Какое противоугонное устройство для автомобиля актуально
Сколько работает вообще
Кислородный датчик – одна самых чувствительных составляющих машины. Его хватает на 50000-100000 км пробега. Но сколько работает лямбда-зонд, зависит также от:
- условий эксплуатации авто;
- исправности двигателя;
- типа устройства (неподогреваемое, подогреваемое, планерное);
- качества топлива.
Последний фактор особенно важен. Если несколько раз залить в бак некачественный бензин, датчик может выйти из строя практически сразу.
Смотрите в этом видео о том, как работает лямбда-зонд:
Если не работает подогрев
Кислородный датчик начинает анализировать состав выхлопа после того, как сам нагреется до 300-400 градусов. Если подогрев лямбда-зонда не работает, приспособление не почувствует проблем с составом топливной смеси. И двигатель будет работать с повышенной нагрузкой, а токсичность выхлопных газов резко увеличится. Как и расход топлива.
Выходом станет только замена датчика полностью или его удаление вместе с прошивкой «мозга» машины.
Последствия поломки
Неисправность кислородного датчика пагубно скажется прежде всего на двигателе. Он начнет функционировать нестабильно даже на холостом ходу. Когда не работает лямбда-зонд, последствия бывают и такими:
- повышенный расход топлива;
- плохое очищение выхлопных газов катализатором;
- авто начинает двигаться рывками, плохо слушается;
- мощность мотора снижается.
Как понять, что устройство сломалось
Если лямбда-зонд не работает, признаки проблемы могут обнаружиться следующим образом:
- машина в движении начинает дергаться;
- из-под капота доносятся нехарактерные звуки;
- на приборной панели светится индикатор;
- мощность двигателя падает, а педаль акселератора при воздействии на нее срабатывает медленнее;
- из выхлопной трубы появляется гораздо более резкий и неприятный запах, чем прежде;
- мотор перегревается.
По этим изменениям нетрудно понять, как работает неисправный лямбда-зонд. Если же он окончательно вышел из строя, авто может и не поехать. При разгерметизации датчика «мозг» машины получает множество сигналов о проблемах, и система управления впрыском блокируется.
Если кратко говорить о том, как работает лямбда-зонд, он дольше поддерживает двигатель в рабочем состоянии, экономит топливо, сокращает токсичность выхлопа. Нужно регулярно проверять его у специалиста, следить за качеством горючего и системой охлаждения мотора. А при выходе из строя датчика обязательно поменять его.
