Датчик коленвала Приора: признаки неисправности, где находится, замена

23.10.2019

Одним из важнейших узлов современного автомобиля является ДПКВ – датчик положения коленвала, признаки неисправности которого сигнализируют водителю о необходимости срочного ремонта данного агрегата. Такой незамедлительный ремонт действительно нужен, так как без него двигатель авто остановится.

Прежде чем выяснить, как определить неисправность датчика коленвала, называемого также индикатором сигнализации, следует определиться с тем, что он собой представляет и для чего предназначен. Этот узел дает возможность системе топливного впрыска транспортного средства осуществлять синхронное функционирование топливных форсунок и системы зажигания.

Его устройство совсем несложное: капроновый каркас, обмотанный медным проводом, крепится на стальном сердечнике. Провод заизолирован эмалью, роль герметика выполняет компаудная смола. Во время работы датчик отправляет сигналы ЭБУ о работе и положении коленчатого вала.

Неисправность датчика положения коленвала лишает системы ТС возможности установить ряд важных характеристик – количества впрыскиваемого топлива и сам факт впрыска, угла поворота распредвала, факта зажигания (бензиновые моторы) и других. Именно поэтому так важно знать, как проверить исправность датчика коленвала, если вы не хотите застрять где-нибудь на безлюдной дороге из-за заглохшего намертво двигателя.

ЭБУ автомобиля получает сигнал от датчика положения коленчатого вала, с этим разобрались. Благодаря этому контроллер знает, в каком положении находится коленвал по отношению к верхней мертвой точке в первом и последнем цилиндре, знает, с какой скоростью вращается вал (если вкратце).

Это очень важно, ведь фиксируя эти данные, блок управления может координировать различные сигналы для стабильной работы двигателя (момент зажигания, импульс для топливных форсунок, работа бензонасоса и т. д.). Неисправности ДПКВ явление довольно редкое, зачастую датчик может прослужить от начала эксплуатации автомобиля до конца.

Самая распространенная причина неисправности – это механическое повреждение, в большинстве случаев автовладельцы сами являются виновниками поломки во время ремонтных работ в моторном отсеке. При попадании посторонних предметов между датчиком и шкивом коленвала ДПКВ 100% будет поврежден.

Поломка датчика приводит к невозможности запуска двигателя, так как ЭБУ попросту не может контролировать работу ДВС, соответственно езда невозможна. Для владельцев отечественных автомобилей и не только желательно иметь в запасе исправный датчик, стоит он копейки, но его отсутствие в нужный момент может стать настоящей проблемой. Особенно если он вышел из строя где-нибудь на трассе.

По поводу замены стоит отметить, что перед этим лучше удостовериться, что зазор между шкивом и датчиком не перекрыт посторонними предметами, а также соответствует установленным значениям. Кроме того, грязь на сердечнике ДПКВ может стать причиной сбоев в работе.

Датчик коленвала – признаки неисправности

Можно выделить следующие наиболее понятные для водителя симптомы неисправности датчика коленвала:

• ощутимая детонация в моторе при динамической нагрузке;
• обороты с признаками неустойчивости на холостом ходу;
• уменьшение мощности двигателя, заметное без показаний приборов;
• существенное уменьшение во время езды динамики авто – явный симптом неисправности датчика положения коленвала, который, впрочем, может сигнализировать и о каких-либо иных проблем с двигателем;
• обороты неконтролируемо повышаются либо понижаются.

Также свидетельством того, что неисправен датчик положения коленчатого вала, является банальная невозможность запустить автодвигатель. Таким образом, не нужно быть суперпрофессионалом в вопросах устройства электронных схем авто, чтобы выявить признаки неисправности датчика положения коленвала.

Как проверить датчик положения коленвала

Работоспособность данного узла можно проанализировать несколькими способами. Нужно лишь запастись необходимыми приборами, снять датчик синхронизации с двигателя, осмотреть его и приступить непосредственно к проверке.

Заметим, что при внешнем осмотре есть возможность установить те или иные повреждения контактной колодки, сердечника или корпуса ДПКВ. Иногда элементарная очистка сердечников и контактов от загрязнений решает все проблемы.

Если явных дефектов агрегата не выявлено, следует начинать проверку «скрытых угроз».

Как прозвонить датчик коленвала омметром Данный, честно скажем, элементарный вариант позволяет легко решить проблему того, как проверить датчик положения коленвала на исправность. Омметром нужно всего лишь произвести замер сопротивления обмотки ДПКВ. Для большинства транспортных средств нормальная его величина варьируется от 550 до 750 Ом.

Второй способ проверки Он более сложный, предполагает применение:

• омметра и мегаомметра для измерения сопротивления (как указано ранее);
• измерителя индуктивности, нормальный показатель – от 200 до 400 мГн;
• цифрового вольтметра (допускается использовать и обычный прибор) и сетевого трансформатора.

Результат замеров дают однозначный ответ о том, исправен или неисправен датчик положения коленчатого вала.

Источник:

Датчик коленвала Лада Приора

Для нормальной работы силовой установки Лада Приора крайне важно исправное состояние датчика положения коленвала. Его выход из строя приводит к невозможности завести мотор. В результате машина теряет способность перемещаться самостоятельно.

Назначение датчика коленвала

Датчик коленвала является одним из важнейших элементов схемы электронного управления мотором. Он подает импульсы в главный модуль. Благодаря им ЭБУ синхронно отправляет управляющие команды, учитывая верхнюю мертвую точку цилиндров и расположение коленчатого вала.

От датчика коленвала зависит общая работоспособность двигателя. По его импульсам ЭБУ формирует все управляющие команды. Вот за что отвечает ДПКВ.

Расположение датчика коленвала на Лада Приора

Для того, чтобы увидеть, где находится ДПКВ на Лада Приора с двигателем на 8 и 16 клапанов требуется заглянуть в подкапотное пространство. Датчик стоит недалеко от масляного фильтра. Он установлен в специальное гнездо, которое расположено справа относительно шкива привода генератора.

Стоимость датчика

На Лада Приора используется оригинальный датчик положения коленчатого вала Lada 21123847010. Цена фирменного изделия составляет 160-300 рублей.

Также в продаже имеются аналоги от сторонних производителей. Некоторые из них обладают приемлемым качеством и привлекательной ценой.

В таблице ниже представлены наилучшие альтернативные варианты оригинала, которые отлично используются на Лада Приора.

Таблица — Хорошо зарекомендовавшие себя аналоги оригинального датчика коленвала Лада Приора

Бренд производителяАртикульный номерПримерная стоимость датчика, рубль

Дорожная Карта	21123847010	300-450
Стартвольт	VSCS0112	250-420
Пекар	21123847010	320-500

Методы проверки датчика коленвала

Если появились признаки неисправности датчика положения коленчатого вала, то в первую очередь следует проверить ошибки, записанные в память. По полученным кодам можно расшифровать неполадки с ДПКВ.

Найти признаки неисправности датчика коленвала можно при визуальном осмотре. На корпусе не должны присутствовать вмятины, трещины и прочие механические изъяны. При выявлении любых дефектов ДПКВ требуется замена, так как он обладает низкой ремонтопригодностью.

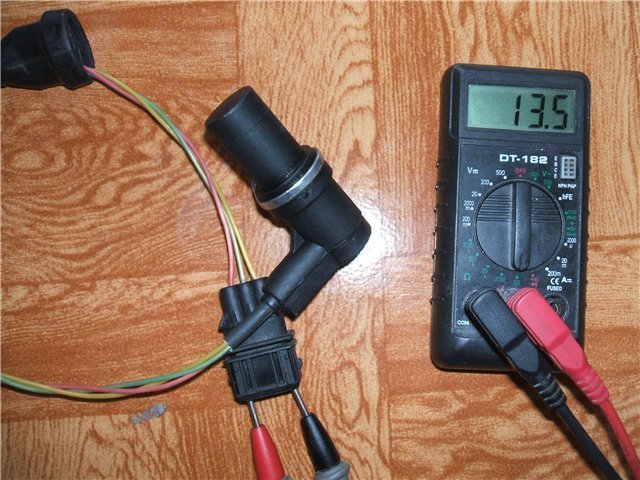

Проверить датчик коленвала можно омметром или мультиметром. Для этого требуется подключить щупы к контактам ДПКВ. Полученный результат должен находиться в пределах от 500 до 750 Ом. При меньшем значении есть риск межвиткового замыкания. Слишком большое сопротивление говорит об обрыве обмотки в датчике.

При наличии мультиметра, умеющего замерять индуктивность, ее следует померить в датчике. В нормальном состоянии обмотка должна показать результат от 200 до 400 мГн. При значительном отклонении индуктивности ДПКВ подлежи замене.

Наибольшей точностью обладает проверка с использованием осциллографа. По форме и отсутствию пропусков на графике можно определить исправность датчика.

Требуемые инструменты

Если автовладелец решил самостоятельно поменять датчик коленвала, то ему потребуются инструменты из таблицы ниже.

Таблица — Инструменты, которые следует подготовить для замены датчика коленвала

Наименование инструментаПримечание и особенности

Ключ накидной или рожковый	«на 13»
Карданчик	Для облегчения доступа к креплению датчика
Вороток	С трещоткой
Головка	«на 10»
Смазка проникающая	Например, WD-40
Ветошь	Для очистки загрязнений

Самостоятельная замена датчика на Лада Приора

Вышедший из строя датчик положения коленвала крайне редко обладает ремонтопригодностью, поэтому в большинстве случаев требуется его замена. Выполнить ее несложно своими руками. При этом важно придерживаться пошагового алгоритма, который представлен ниже.

• Зафиксировать автомобиль Лада Приора с помощью стояночного тормоза.
• Открыть капот.
• Отсоединить минусовую клемму аккумуляторной батареи. Это позволит обесточить бортовую сеть Лада Приора.
• Нажать на фиксаторы разъема.
• Рассоединить клеммную колодку.
• Открутить крепление датчика.
• Изъять датчик положения коленчатого вала.
• Установить новый ДПКВ.
• Собрать все в обратно последовательности.
• Пробно запустить силовой агрегат Лада Приора. Проконтролировать работу ДВС.

Источник:

Самостоятельно выполняем замену датчика коленвала и распредвала на Приоре

В автомобилях нового поколения используется электронная система управления двигателем, основу которой составляет ЭБУ и датчики. В статье рассматривается два измерителя: датчик коленвала Приора и датчик распредвала. Дается их описание и инструкция по замене.

  Замена топливного фильтра на приоре

В датчике положения коленчатого вала (ДПКВ), как и во многих других, используется эффект Холла. Ток поступает на стержень с полупроводником, у которого зубья меняют магнитное поле при вращении коленвала. По отношению к регулятору шкив всегда занимает положение, которое соответствует ВМТ 1-го цилиндра двигателя. Данные с ДПКВ используются ЭБУ для открытия форсунок и подачи искры в цилиндры.

ДПКВ для Приоры

Распространенные неисправности и способы их устранения

Признаки неисправности регулятора:

• движение с рывками;
• плохая работа мотора на холостом ходу;
• перерасход топлива;
• потеря мощности;
• сильный дым в выхлопных газах.

Перед тем, как менять прибор, его следует снять и проверить на исправность. Для этого выводы ДПКВ подключаются к мультиметру. Сопротивление должно находиться в пределах от 500 до 700 Ом.

Если показания меньше, это свидетельствует о межвитковом замыкании, если больше (сопротивление стремится к бесконечности), то нарушен контакт или произошел обрыв катушки.

В обоих случаях датчик нужно менять (автор видео — IZO)))LENTA).

Инструкция по замене регулятора

ДП коленвала расположен на крышке масляного насоса около привода распределительного вала. Для его замены нужно купить новый прибор согласно маркировке, нанесенной на старом изделии.

1. ДПКВ для замены 2. Инструмент — головка с воротком 3. Место расположения ДПКВ

Процедура замены простая:

1. Снимаем клемму с минуса АКБ.
2. Отсоединяем от ДПКВ колодку с проводами, отогнув фиксатор.
3. После этого ключом на «10» откручиваем крепежный болт.
4. Теперь модно вынимать регулятор.
5. Место установки следует очистить от загрязнений и можно устанавливать новое изделие.
6. Далее вкручивается болт крепления, и подсоединяются провода.

Описание датчика распредвала

Датчик положения распредвала (ДПРВ) предназначен контролировать положение распредвала относительно коленвала, чтобы ЭБУ мог получить информацию о том, какой из цилиндров мотора находится в такте. На основании полученной информация синхронизируется работа топливных форсунок и подачи искры в камеру сгорания.

Внешний вид ДПРВ

Распространенные неисправности и способы их устранения

Неисправность ДПРВ можно определить по следующим признакам:

1. При запуске двигателя стартер прокручивает маховик несколько секунд, Когда мотор начинает работать, на приборной панели появляется надпись «Check Engine». Это означает, что ЭБУ ждет информации от прибора.
2. Повышенный расход топлива.
3. Во время эксплуатации выскакивает ошибка при самодиагностике автомобиля.
4. Падает динамика двигателя.
5. Не запускается двигатель.
6. Повышается токсичность выхлопных газов.

Инструкция по замене регулятора

ДПРВ ремонту не подлежит, при его поломке его следует заменить. Для замены регулятора нужно собрать ключи из головки на «10» и удлинителей.

Собранный ключ из удлинителей и головки

Процесс замены состоит из этапов:

1. Снимаем с аккумулятора отрицательную клемму.
2. Нажав на фиксатор, отсоединяем жгут проводов.
3. Выкручиваем два болта крепления.
4. Вынимаем поломанный датчик распредвала и устанавливаем на его место новый.
5. Выполняем обратные действия по сборке.

Датчики распредвала и коленвала несложно менять. Если знать, где они находятся и как крепятся, то замену может сделать любой автолюбитель. Таким образом, можно избавить себя от посещения автосервиса.

Неисправности датчика коленвала Лада Приора

Автомобиль это совокупность сложных взаимодействующих между собой элементов, узлов и агрегатов. Для поддержания, контроля и регулирования штатного рабочего режима работы двигателя используется система специальных датчиков. Одним из основных, оказывающих существенное влияние на работу двигателя является датчик коленвала Приоры.

Это важный элемент, который контролирует работу системы впрыска топлива в ДВС. Устройство имеет несколько распространённых названий: ДПКВ, датчик синхронизации. Принцип функционирования изделия заключается в том, что в процессе своей работы он измеряет, данные о положении, частоте, направлении вращения коленвала и передает сигналы электронному блоку управления.

Где находится датчик коленвала Приора

Устройство, располагается в подкапотном пространстве рядом с масляным фильтром. Корпус датчика крепится всего одним болтом на «10» в специальном гнезде справа от шкива привода генератора.

Особенности работы

Работа устройства основывается на эффекте Холла. Принцип измерения строится на принципах проводимости, изменяемости ее уровня в зависимости от приближения или отдаления металлических изделий. По этой причине рабочая, чувствительная часть датчика заведена в шкив привода генератора.

В свою очередь шкив по всей своей окружности имеет металлические зубцы, двух из которых не хватает. Существует несколько разновидностей датчиков:

• магнитные, индукционные изделия;
• классического типа;
• оптического типа.

Распространенные неисправности датчика коленвала Приоры

Неисправности ДК могут быть вызваны:

• внешними механическими повреждениями;
• поломкой чувствительного элемента (полупроводника);
• проблемой с электропроводкой.

В первом случае повреждения могут появляться в результате непрофессиональных технических работ, банального повреждения корпуса датчика. Во второй ситуации происходят нарушения внутренних элементов ДПКВ.

Например, обрыв проводов обмотки, замыкания индуктивной катушки, неисправность усилителя-компаратора в результате перепадов напряжения в бортовой сети автомобиля. Третий распространенный случай характеризуется различными обрывами проводки, которая передает сигналы с ДК к электронному блоку управления.

В результате воздействия высоких температур и агрессивной среды, диагностируются случаи окисления контактной фишки устройства. Признаки неисправности

В независимости, какой датчик коленвала приора (16 клапанов или 8) установлен, понять причины в нарушении работы двигателя автомобиля возможно по следующим признакам:

1. После начала движения автомобиля, через некоторое время начинаются подергивания, проседания мощности. По ощущениям симптомы напоминают ситуацию, когда заканчивается топливо. Кроме того, зачастую автомобиль просто глохнет, но его, возможно, завести снова.
2. Один из самых явных, распространенных признаков это когда авто отлично заводится, работает около двадцати минут после чего ДВС глохнет, а все дальнейшие попытки завести двигатель безрезультатны. Работоспособность восстанавливается по прошествии некоторого времени (когда двигатель остынет). Далее на машине можно ехать некоторое время, после чего вышеприведенная ситуация зеркальным образом повторяется.
3. Мотор глохнет или плохо стартует в условиях плохой, влажной погоды. Похожие проблемы появляются после езды по глубоким лужам и сырым участкам автодороги. При появлении вышеуказанных признаков неисправностей датчика коленвала приора не торопитесь менять элемент на новое изделие. Первым делом проведите тщательное исследование устройства при помощи компьютерной диагностики, использования мультиметра. При появлении проблем связанных с датчиком, на приборной панели автомобиля высвечивается ошибка. Две наиболее популярные ошибки диагностируются как: «низкий или высокий уровень сигнала датчика». Для проверки цепей, электропроводки, выводов, делаются замеры при помощи мультиметра.



Замена датчика коленвала для Приоры

Если причиной проблем работы ДВС является сам датчик, его незамедлительно следует заменить. Процесс несложный, а для его проведения понадобится только ключ или головка на «10».

Поэтапный процесс работ: Как обычно, при работе с электропроводкой, с присоединенными к ней элементами, следует отсоединить минусовую клемму АКБ. Область расположения устройства достаточно стесненная потому следует вооружиться удобным, компактным подручным инвентарем.

Перед тем как демонтировать сам датчик, следует аккуратно выдернуть контактную колодку из его корпуса. Чтобы это сделать немного отогните пластиковый фиксатор от корпуса самого изделия и одновременно потяните фишку на себя. Далее, возьмите головку и открутите болт крепления.

Приложите необходимое усилие, вытягивая деталь на себя. Извлеките устройство из посадочного гнезда. Если корпус не поддается (прикипел) аккуратно расшатайте его из стороны в сторону.

В случае обнаружения загрязнений посадочного места и его отверстия, произведите зачистку поверхности при помощи ветоши.

Обратная установка осуществляется способом аналогичным процессу снятия только в зеркальной последовательности.

Вам также может понравиться

Датчик коленвала приора 16 клапанов признаки неисправности

Датчик положения коленчатого вала (ДПКВ) – важная деталь для любого автомобиля, направленная на контроль произведения синхронной работы в системе зажигания и впрыскивания топлива специальными форсунками.

В случае сбоя в работе данного датчика, панель управления автомобиля не сможет подавать сигнал, и работа двигателя будет нарушена. На Ладе Калина датчик положения коленчатого вала находится справа от двигателя, на кронштейне, недалеко от шкива привода генератора.

Виды датчиков

Разобравшись, за что отвечает датчик положения коленчатого вала, следует выяснить, какие виды таких датчиков бывают, и какие используются зачастую в Ладе? Датчики коленвала подразделяют по типу действия и особенностям в их конструкции.

Тип датчика	Структура и функция
Индуктивный	Датчики положения коленчатого вала, состоящие из магнита, сердцевины (металлический стержень) и завитков вокруг стержня, концы которых выходят на пины. Магнит намагничивает сам стержень, передавая импульсы зубьям венца шкива коленчатого вала.
Частотный	Датчики, которые имеют аналогично датчикам индуктивного типа магнит и сердцевину, а также датчик Холла. Блок управления двигателем генерирует сигнал на датчик положения коленчатого вала. Последний принимает сигнал заданной частоты и передает через сердцевину и датчик Холла, а далее – на зубья венца шкива. При прохождении очередного зубца коленчатого вала улавливается сигнал и оценивается работа сгенерированного импульса.

Именно второй вид датчика, в составе которого есть датчик Холла, есть в Ладе Калине с двигателем с 8 клапанами, с форсированной системой впрыскивания топлива.

Такой датчик является вторичным преобразователем сигнала из блока управления в электромагнитный импульс.

ДПКВ подает магнитный импульс с заданной частотой на первый цилиндр, определяя, какой клапан открыт на данный момент, и какая фаза распределения газа происходит.

В карбюраторах датчик устроен по принципу «системы зажигания», когда ДПКВ только передает данные о проделанной работе на панель управления при подаче искры свечи. Когда датчик фаз отключается по неизвестным причинам, загорается чек на панели управления и двигатель автоматически переходит из фазы частотного впрыскивания (по принципу Холла) в фазу «системного зажигания».

Требуемые инструменты

Если автовладелец решил самостоятельно поменять датчик коленвала, то ему потребуются инструменты из таблицы ниже.

Таблица — Инструменты, которые следует подготовить для замены датчика коленвала

Наименование инструмента	Примечание и особенности
Ключ накидной или рожковый	«на 13»
Карданчик	Для облегчения доступа к креплению датчика
Вороток	С трещоткой
Головка	«на 10»
Смазка проникающая	Например, WD-40
Ветошь	Для очистки загрязнений

Признаки поломки датчика положения коленчатого вала

Зачастую поломка ДПКВ заключается в их изношенности (при длительных поездках). Некорректная работа ДПКВ проявляется следующими признаками:

• слабая мощность работы двигателя;
• не работает двигатель, остановка работы двигателя при запуске – «глохнет»;
• холостой ход дает слабые обороты;
• самопроизвольное изменение частоты оборотов мотора.

Появление значка «Check-Engine» на панели управления (следует проверить двигатель), и ошибка бортового компьютера №0340 на 90% гарантируют причину неправильной работы двигателя по причине поломки датчика коленвала.

Для уточнения предполагаемой причины поломки, можно вычислить сопротивление датчика коленвала, а именно ее катушки (в норме – 550-700 Ом), с помощью мультиметра. В разделе сопротивления мультиметра, устанавливаем указатель на 2000 Ом, т.к.

показатель нормы 550-700 находится в промежутке между 200-2 000 Ом.

Если есть сомнения, что величина сопротивления может быть больше, можно установить указатель на максимальное значение (20М) и по одному разделу уменьшать показатели, пока мультиметр не покажет малейшие изменения в сопротивлении датчика, не включая ноль.

Как проверить датчик коленвала Приора: три способа

Первый способ: проверка сопротивления омметром. Преимущество этого способа — он самый простой, легкий, не требует наличия каких-то специфических знаний.

К тому, для проверки сопротивления ДПКВ нужно затратить минимум времени. Недостаток — этот способ не дает 100% гарантии точности полученного результат.

В общем, решать тебе, как проверять датчик — быстро, но с вероятностью ошибиться, либо затратить немало сил и времени, но быть уверенным в достоверности результата.

Итак, для этого нужно выполнить следующее:

• берем в руки мультиметр и настраиваем его в режим работы «омметр»;
• прикасаемся щупами к катушке индуктивности;
• проводим замер показаний.

Оптимальным значением сопротивления катушек считается 500 — 750 Ом. Если замер показал другие данные — значительно большие или меньшие, значит с устройством не все в порядке. Но критически относится к полученному результату не стоит.

Второй способ: замер индуктивности катушки. В корпус ДПКВ встроена катушка, любая катушка имеет индуктивность. Следовательно, можно замерить значение этого параметра и сделать вывод — пригоден датчик или нет. Трудность — не все мультиметры способны замерить индуктивность, поэтому, возможно придется искать специальное приспособление.

В общем, замеряем индуктивность, в норме значение должны быть в пределах от 200 до 400 мГн. В отличие от сопротивление показатель может отличаться (но незначительно). Если разбег в значениях достигает 10% и более процентов — менять датчик коленвала Приоры.

Третий способ: самый точный. Правда, для этого необходимо осциллограф и соответствующее программное обеспечение.

Щупы приспособления подсоединяем к выводам датчика, запускаем софт, берем в руки металлический предмет и проводим им возле ДПКВ.

Датчик должен определять передвижения предмета, о чем будут свидетельствовать изменения в осциллограмме. Если этого не происходит — заменить ДПКВ.

В автомобилях нового поколения используется электронная система управления двигателем, основу которой составляет ЭБУ и датчики. В статье рассматривается два измерителя: датчик коленвала Приора и датчик распредвала. Дается их описание и инструкция по замене.

Замена датчика коленвала своими руками

Для того чтобы сменить датчик положения коленчатого вала, следует, прежде всего, снять пластиковое покрытие двигателя.

Замена ДПКВ:

1. Справа, с обратной стороны двигателя, находится головка блока цилиндров. Именно в этом месте установлен ДПКВ. Следует нажать на фиксаторы колодки, отключая параллельно колодку провода от датчика давления масла (ДДМ).
2. С помощью головки или ключа на «10», демонтируется ДПКВ.
3. Подготавливается новый датчик положения коленчатого вала, проверяется на пригодность, с помощью металлических изделий (его магнитная способность), если нет в наличии мультиметра, и устанавливается в гнездо старого датчика.
4. Зажимаются все фиксаторы, надевается пластиковая крышка двигателя обратно и тестируется работоспособность нового датчика запуском двигателя.

Если на бортовом компьютере ошибка пропала, и обороты двигателя не нарушены и не изменены, то причина поломки заключалась именно в неправильной работе датчика коленчатого вала.

Если проблема не была решена, тогда следует обратиться на станцию технического обслуживания за специализированной помощью по поиску иной причины поломки. Как правило, цена данной детали составляет 300-400 руб., в зависимости от вида датчика коленвала, а сама установка занимает 5-10 минут и не требует особых усилий.

Датчик фаз (положения распредвала)

Датчик распредвала

Эту деталь вы найдете на головке блоков цилиндров с левой стороны. Принцип работы достаточно простой. На самом распредвале есть особый штифт. Когда он проходит мимо датчика, но посылает сигнал на него. Этот момент соответствует сжатию поршня первого цилиндра.

Контроллером определяется угол распредвала. Это важная информация для систем машины и выход из строя датчика имеет определенные последствия. Информация подается в ЭБУ автомобиля, которым она используется для управления зажиганием и подачей топлива в каждый из цилиндров.

В каких ситуациях требуется замена

Если данная деталь выйдет из строя, вы увидите на панели приборов автомобиля индикатор «Check». Так ЭБУ сигнализирует водителю, что нужно проверить двигатель. Одновременно с этим меняется схема подачи топлива – оно идет одновременно во все цилиндры и вследствие этого возрастает расход.

Причиной поломки может быть механическое повреждение, а также иное. Пытаться ремонтировать сам старый узел смысла нет – стоит он немного и вы больше потратите нервов и времени.

В видео ниже вы найдете инструкцию по замене данной детали (автор ролика — Alexandr V).

Инструкция по замене

Чтобы заменить датчик распредвала, вам понадобится только ключ на «10». Использовать лучше головку с воротом или трещотку. Обычным ключом работать будет неудобно, хотя все же вполне возможно.

Схема действий по демонтажу и установке такая:

• вначале отключите колодку с проводами, отжав фиксатор и слегка потянув ее вверх;
• теперь при помощи ключа открутите саму деталь;
• ее можно вытащить, слегка потянув в сторону лобового стекла;
• установка производится в обратном порядке действий.

Сложностей в этом процессе нет, но будьте осторожны и не повредите как колодку с проводами, так и разъем под сам контроллер на блоке цилиндров.

Основные признаки неисправности ДПКВ

Неисправный датчик либо неполадки в работе сенсора устройства можно определить по признакам:

1. Силовой агрегат автомобиля стал детонировать. При работе мотора на холостых оборотах либо при увеличении скорости проявляется стук гидрокомпенсаторов. Так называемые пальчики могут стучать при езде в гору на низких оборотах ДВС.
2. Мотор машины стал функционировать не так устойчиво, как ранее. Обороты силового агрегата могут резко упасть при движении на холостом ходу или измениться в большую сторону. Транспортное средство может заглохнуть при езде на холостых оборотах, стоя в пробке или на светофоре.
3. Силовой агрегат не набирает нужное количество оборотов, хотя функционирует на максимальной мощности.
4. Мощность двигателя машины может упасть, а затем увеличиться. При этом водитель не будет предпринимать каких-либо действий.
5. Заметно падают аэродинамические свойства и характеристики машины.
6. Появляются неполадки в пуске силового агрегата. Мотор может не запускаться либо заводиться и быстро глохнуть.
7. При выполнении зажигания пропадает искра. Она может не появляться вовсе или возникать с определенной периодичностью.

Если автовладельцем было обнаружено не меньше трех «симптомов» неисправности ДПКВ, устройство подлежит замене.

Надо учесть, что описанные неполадки не всегда говорят о поломке контроллера. Они могут свидетельствовать и о других неисправностях в работе силового агрегата.

К примеру, резкое изменение мощности ДВС и падение оборотов говорит о засорении топливного насоса либо магистралей, подведенных к нему.

Признаки неисправности в работе ДПКВ могут возникнуть при загрязнении разъема подключения датчика.

Канал Govorun4eg Auto на практике показал признаки неполадок в работе ДПКВ.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

• холодный или прогретый двигатель не заводится;
• во время работы под нагрузкой возникает детонация;
• плавают обороты холостого хода;
• снижается мощность двигателя, пропадает динамика;
• скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки.

Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается.

В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента.

Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора. Также к элементу может быть подключен провод, который имеет большую длину.

Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

Расположение датчика коленвала на Лада Приора

Для того, чтобы увидеть, где находится ДПКВ на Лада Приора с двигателем на 8 и 16 клапанов требуется заглянуть в подкапотное пространство. Датчик стоит недалеко от масляного фильтра. Он установлен в специальное гнездо, которое расположено справа относительно шкива привода генератора.

Инструкция по замене регулятора

ДП коленвала расположен на крышке масляного насоса около привода распределительного вала. Для его замены нужно купить новый прибор согласно маркировке, нанесенной на старом изделии.

Процедура замены простая:

1. Снимаем клемму с минуса АКБ.
2. Отсоединяем от ДПКВ колодку с проводами, отогнув фиксатор.
3. После этого ключом на «10» откручиваем крепежный болт.
4. Теперь модно вынимать регулятор.
5. Место установки следует очистить от загрязнений и можно устанавливать новое изделие.
6. Далее вкручивается болт крепления, и подсоединяются провода.

Снятие контроллера

• Снимаем правую Боковую облицовку туннеля пола.
• Крестообразной отверткой отворачиваем саморез крепления правой боковой облицовки и, сдвинув вперед, снимаем ее.
• Крестообразной отверткой отворачиваем саморез крепления заднего кронштейна контроллера к корпусу отопителя.
• Вынимаем контроллер из направляющих корпуса отопителя.
• Выдвигаем фиксатор колодки жгута проводов системы управления двигателем.
• Снимаем колодку жгута проводов системы управления двигателем.
• Крестообразной отверткой отворачиваем винт крепления кронштейна контроллера

  Электротонировка стёкол авто: что это и для чего она нужна

Снимаем кронштейн.

Аналогично снимаем другой кронштейн.

Устанавливаем контроллер в обратной последовательности.

При установке вводим кронштейны контроллера в направляющие корпуса отопителя (для наглядности показано на снятом отопителе).

Описание датчика распредвала

Датчик положения распредвала (ДПРВ) предназначен контролировать положение распредвала относительно коленвала, чтобы ЭБУ мог получить информацию о том, какой из цилиндров мотора находится в такте. На основании полученной информация синхронизируется работа топливных форсунок и подачи искры в камеру сгорания.

Распространенные неисправности и способы их устранения

Неисправность ДПРВ можно определить по следующим признакам:

1. При запуске двигателя стартер прокручивает маховик несколько секунд, Когда мотор начинает работать, на приборной панели появляется надпись «Check Engine». Это означает, что ЭБУ ждет информации от прибора.
2. Повышенный расход топлива.
3. Во время эксплуатации выскакивает ошибка при самодиагностике автомобиля.
4. Падает динамика двигателя.
5. Не запускается двигатель.
6. Повышается токсичность выхлопных газов.
