Пожарная сигнализация – незаменимая в наши дни деталь инфраструктуры, позволяющая не беспокоиться за целостность помещения даже в том случае, если за его состоянием никто в конкретно взятый момент не следит. Такая система особенно хороша в тех зданиях, где вероятность возникновения и быстрого распространения пожара существенно повышена. Изначально установка такого оборудования имела смысл исключительно на различных складах, но сегодня удешевление подобной продукции приводит к тому, что оно понемногу переходит в разряд бытовых – ведь в отделке квартир все чаще используются легковоспламеняющиеся материалы.
Пожарные извещатели – это целая группа разных приборов, которые, будучи объединены в противопожарную систему, реагируют на потенциально опасные явления.
В зависимости от точной конфигурации система обнаруживает ту или иную проблему и отправляет информацию о ней на пульт пожарной охраны, которая получает возможность прибыть на место еще до того, как ее вызовут, и спасти имущество и людей.

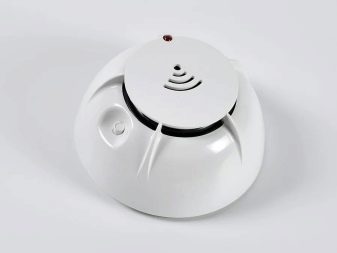

Датчики адресного типа способны не только сигнализировать о наличии проблемы в зоне наблюдения, но и точно отображать на пульте точку, в которой эта проблема обнаружена. Для самих людей система может предусматривать автоматическое звуковое оповещение – раз уж где-то загорелось, и сейчас приедут пожарные, есть смысл покинуть здание.
Система пожарного извещения для каждого помещения собирается индивидуально, учитывая его конструктивные особенности и потенциальные угрозы. При этом используются датчики разных типов, что имеют разный принцип работы.
- Тепловые извещатели реагируют на повышение температуры. Наиболее доступными и распространенными считаются пороговые, но они не всегда эффективны – датчик реагирует на температуру выше 70 градусов, которой в норме быть не может, но если очаг возгорания далеко, срабатывание будет запоздалым. Интегральные извещатели в этом смысле надежнее, но и стоят дороже. Тепловые датчики бывают линейными – тогда они представлены в виде кабеля, а не точки. И контролируют протяженную линию.

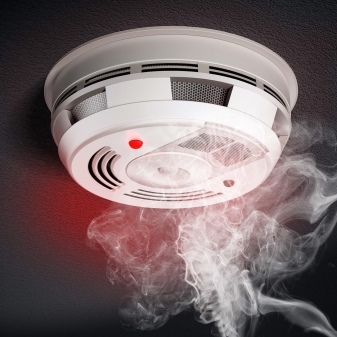

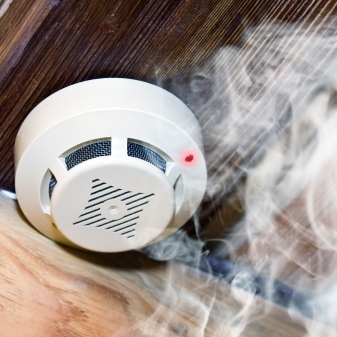

- Дымовые извещатели длительное время считались обязательными в общественных помещениях. Они излучают инфракрасные лучи, которые рассеиваются даже из-за незначительного количества дыма, что и улавливается прибором. Такая система надежна в плане реагирования, но предполагает слишком много возможностей ложного срабатывания – за дым прибор может принять пар или даже летающую в воздухе пыль. Естественно, в курилке такую систему ставить бессмысленно, а ведь именно там вероятность настоящего возгорания довольно высока. Соответственно, в любых помещениях, где есть такие датчики, курить строго запрещено.

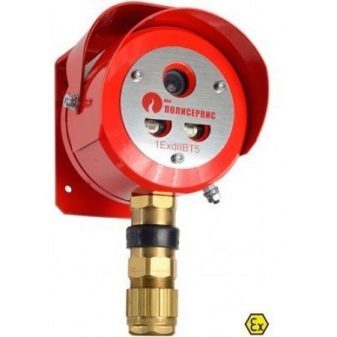

- Извещатель пламени реагирует собственно при появлении огня, а не на сопутствующие факторы. Лучшее применение для такого датчика – производственное помещение, где много пыли и постоянно высокая температура, а еще представлены легковоспламеняющиеся материалы. Вышеописанные извещатели либо отличались бы регулярными ложными срабатываниями, либо пропустили резкий момент возгорания, а за время, пока они «думают», пламя могло охватить весь цех.
- Датчик утечки газа часто способен реагировать и на дым, и на температуру, но его главная особенность – «чувствовать» запах газа, даже когда человек его еще не обнаружил. Утечка обычно приводит к разрушительным последствиям в виде взрыва, потому при ее обнаружении нужны немедленные действия, а сигнализация вызовет аварийную службу, даже если на месте никого нет.
- Комбинированные датчики способны реагировать сразу на несколько критериев, потому потенциально могут считаться наиболее эффективными.
От того, насколько правильно расположены датчики, зависит эффективность работы системы, поэтому ориентироваться стоит в большей степени на конфигурацию помещения, нежели на нормы, которые довольно либеральны в этом плане.
Так, датчики не должны быть друг от друга дальше 9 метров, а от стены – не более чем в 4,5 метра. В помещении обязательно должно быть не менее двух датчиков, поскольку так они страхуют друг друга и более полно охватывают территорию.
Если извещатели ставятся не на потолок, а на стену, между ними должно быть хотя бы 2 метра расстояния, поскольку иначе образуется так называемый дымовой карман, из-за которого частота срабатываний резко увеличивается.
По этой же причине, если потолок имеет выступающие балки в виде перегородок, улавливатели ставятся не в промежутках между ними, а на сами балки.
Любой датчик имеет определенный уровень чувствительности и не всегда обозревает всю полусферу – его необходимо устанавливать либо так, чтобы он перекрывал все защищаемое помещение, либо с особым прицелом на потенциально наиболее опасные места, например, постоянно работающую вычислительную технику. В небольших комнатах обычно допускается более далекое расположение датчика от источника, поскольку тому же дыму или повышенной температуре просто некуда деться из четырех стен.
Для примера, извещатель пламени при расстоянии до огня более 9 метров вряд ли, вообще, зафиксирует проблему. В комнате площадью до 15 кв. м он еще отреагирует на расстоянии 6-9 метров, но при двукратном увеличении помещения дистанция от огня до датчика уже должна быть не более 3-3,5 метра.
С дымом проще – тот же минимальный показатель расстояния до извещателя подходит для помещений в 70-85 кв. м, а для территорий менее 55 кв. м улавливание возможно даже при дистанции в 10 метров.В помещениях, оборудованных фальшпотолком, монтаж извещателей имеет свои особенности.
Размещение уже за подвесным потолком возможно лишь при нескольких условиях: наличие перфорации на натяжном потолке общей площадью около 40% поверхности для хорошего «обзора» запотолочных датчиков, диаметр для каждого отверстия не меньше 1 см, или составление подвесной конструкции из деталей, чьи размеры не превышают зону охвата одного датчика. Соответственно, извещатели обычно крепятся к основному потолку или другим надежным конструкциям, а в потолок врезаются. Если соблюдение этих условий не кажется возможным, запотолочные датчики выносятся на стены, поскольку непосредственно на подвесные конструкции их крепить нельзя ввиду хлипкости последних.
В идеале монтаж следует доверить профессионалам – только они знают все нормы и правила, способны правильно рассчитать расстояния и подобрать наиболее эффективную схему расстановки датчиков.
Опыт позволяет мастерам избегать популярных ошибок неопытных людей, когда при расчете количества потолочных извещателей не учитывается положение светильника, который мешает обзору или вызывает ложное срабатывание из-за выделения тепла.
Впрочем, поверхностно разбираться в теме все же следует – хотя бы затем, чтобы проверять качество выполняемой работы.
Когда план составлен с учетом всех вышеописанных нормативов, требуется расставить обозначения на потолке или стенах в тех местах, где будут монтироваться датчики.
После этого схему стоит всесторонне оценить еще раз, поскольку на потолке часто могут наблюдаться новые детали, не учтенные в чертежах.
Внося изменения на ходу, не забывайте, что все расстояния должны быть в соответствии хотя бы с минимальными допустимыми значениями, иначе либо система не сработает при пожаре, либо будет грешить ложными вызовами.

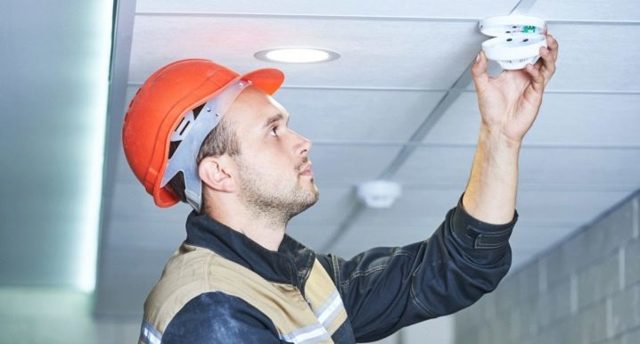

В местах, выделенных для датчиков, производят их крепление. Подключение к электросети осуществляется последовательно двужильными проводами. Все детали должны быть связаны в единую сеть, потому на последний подключаемый датчик нужно установить резистор.
Когда монтаж производится за подвесными или натяжными конструкциями, для пожарной сигнализации можно сконструировать отдельный каркас – например, можно монтировать их на тросе, если он надежен и хорошо закреплен.
При этом врезку следует выполнять так, чтобы края прорези не мешали полноценному обзору помещения датчиком, потому в идеале следует вывести последний к самому уровню подвесного потолка.
Если потолок натяжной и выполнен из материала, который боится даже не самых высоких температур, прорезь следует взять в специальное термокольцо, ведь сам датчик, постоянно подключенный к электросети, тоже способен греться. Последний этап – проверка срабатывания системы.
Для большинства типов датчиков простой и хорошей проверкой является зажженная спичка или зажигалка, которую проносят вдоль извещателей – тут вам и пламя, и дым, и температура, поэтому рабочая система просто обязана отреагировать.
Как на производстве, так и в жилых домах основной смысл пожарных извещателей – не только обнаружить потенциальную опасность, но и передать сообщение о ней пожарным.
Это позволяет срочно реагировать на возгорания и задымление, пока они не приобрели катастрофических масштабов, а ведь в помещении может и не быть никого, кто поднял бы тревогу.
Соответственно, извещатель нужно подключить не только к электросети, но и к приемной станции, расположенной непосредственно на посту пожарной части.
Не все системы противопожарной сигнализации отправляют сообщение о возникшей ситуации автоматически – некоторые могут только запускать сирену, предупреждающую о проблеме всех присутствующих.
Так, в местах, где люди есть всегда, чаще используют недорогие ручные извещатели – это как бы кнопка пожарной тревоги, на нее кто-то должен нажать. Автоматические извещатели реагируют на показания датчиков, потому сигнал отправляется без участия человека.

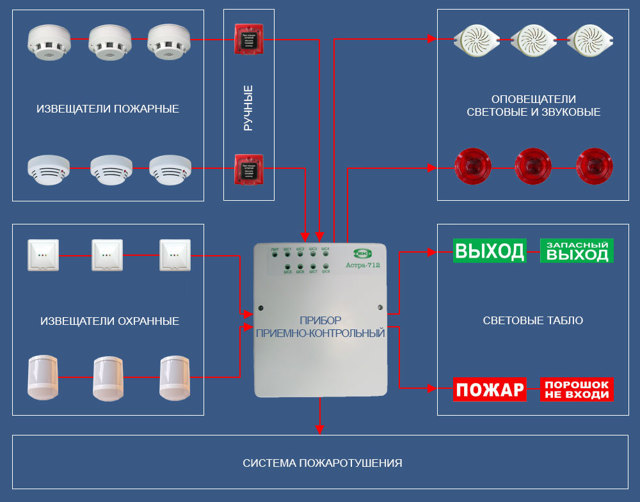

В любом случае для передачи сигнала нужен канал связи и конечный абонент, потому без непосредственного участия пожарной службы монтаж противопожарной сигнализации смысла не имеет.
Станции, к которым подключаются извещатели, бывают разными – они рассчитаны на различные типы самих датчиков и обычно имеют ограничение по их максимальному количеству. По этой причине еще в процессе составления плана системы нужно выбрать подходящую станцию и договориться с пожарными о ее установке и обслуживании.
Соединение извещателей между собой возможно как по кольцевой, или шлейфной, системе, то есть последовательно, так и радиальным методом, где для каждой точки выделен отдельный кабель.
Противопожарная сигнализация всегда должна быть в идеальном рабочем состоянии, поскольку от нее зависит безопасность не только имущества, но и человеческих жизней. При этом пожарные извещатели, как и любая другая техника, могут периодически ломаться, в том числе – и из-за недостаточного ухода.
Специалисты отмечают, что отсутствие своевременной профилактики является одной из наиболее распространенных причин выхода системы из строя.
Например, в камеру дымового датчика может попасть пыль и посторонний мелкий мусор, скорее всего, это произойдет рано или поздно, а тогда извещатель уже не сможет своевременно реагировать на задымление.
Соответственно, косвенной причиной неправильной работы датчиков может стать и элементарная неопрятность обслуживающего помещения.
Мы уже упоминали, что разные типы датчиков способны на ложное срабатывание из-за пыли, повышенных температур и даже высокой влажности.
Понятно, что в условиях производственного цеха, возможно, просто нет возможности сильно улучшить условия, но тогда нужно более ответственно подойти к выбору типа датчика и выбрать тот, который не станет реагировать на естественные условия охраняемой территории как на пожар.
Вечной проблемой, причем серьезной, остается вмешательство неквалифицированных людей на любом этапе. При монтаже нужно обязательно проверить сертификаты и убедиться любым доступным способом, что ваши монтажники – люди толковые.
Самостоятельно устанавливать пожарную сигнализацию не рекомендуется категорически – если вы так поступаете, ответственность целиком ложится именно на вас.
Так же недопустимо пытаться устранить мелкие поломки, даже если они кажутся вполне решаемыми – в этом случае следует вызывать специалистов.
Как и любая другая система, пожарная сигнализация со временем выходит из строя по причине износа – обычно для нее устанавливается срок эксплуатации, после которого все ее детали придется менять даже в том случае, если при проверке она все еще реагирует на раздражающий фактор.
Все остальные причины обычно довольно банальны и связаны с выходом из строя одного из узлов, даже не входящего непосредственно в состав системы – например, при отсутствии электричества сетевая система, конечно же, не работает.
Из-за неаккуратного обращения могут оказаться поврежденными кабели электропитания или канал связи с пожарным пультом, может отказать шлейф или сломаться сирена оповещения присутствующих.
Возможен и сугубо программный сбой в виде неправильной даты и времени, из-за чего могут проявиться и более серьезные последствия.
О том, как установить пожарные извещатели, смотрите в следующем видео.
Регламент установки извещателей
Пожарные датчики устанавливаются только в соответствии с разработанными нормами и правилами, соблюдение которых, должно строго выполняться.
Количество и порядок расположения датчиков прописан в своде правил установки от 2009 года (СП 5.13130.2009).
От того, насколько грамотно будет произведена установка всех датчиков пожарной сигнализации, зависит время срабатывания извещателей, а также своевременная эвакуация людей.
Независимо от типа датчика оповещения (дымовой, тепловой, пламени и др.) рекомендуется размещать в одном помещении как минимум два прибора, для более достоверных данных и исключения возможности ложных срабатываний.

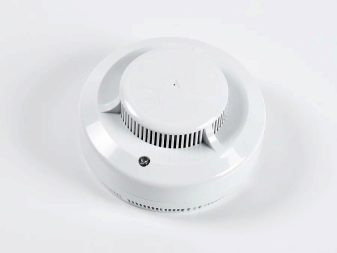

Правила размещения дымовых устройств

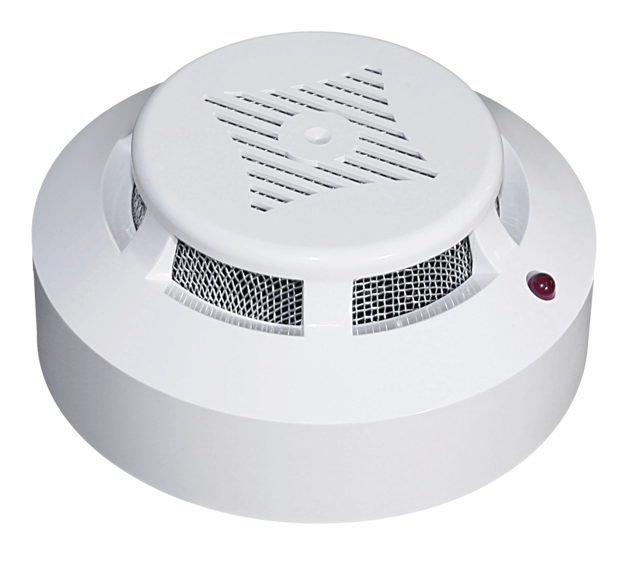

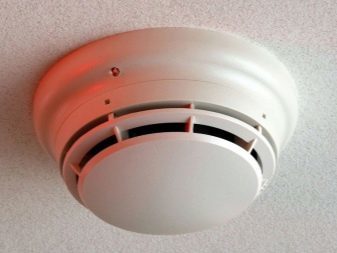

- Оптические дымовые извещатели точечного типа применяются в средних или небольших помещения жилых домов, больниц, в гостиницах и прочее.
- Линейные дымовые пожарные извещатели используются для контроля над большими помещениями: залы, склады, холлы, терминалы в аэропортах.
- Аспирационные извещатели подходят для защиты помещений, где содержится большое количество материальных ценностей: музеи, хранилища, библиотеки.
- Важную роль в монтаже пожарных дымовых извещателей играют: общий размер помещения; индивидуальная зона контроля, осуществляемая одним прибором; высота потолков; наличие возможных зон повышенной опасности.

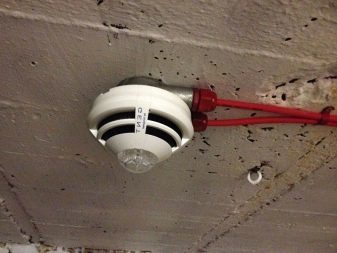

Точечные (дымовые) и аспирационные датчики размещают под перекрытиями или, редко, на стенах, колоннах и прочих конструкциях. Важно, чтобы они были несущими и не подвергались вибрациям или колебаниям.

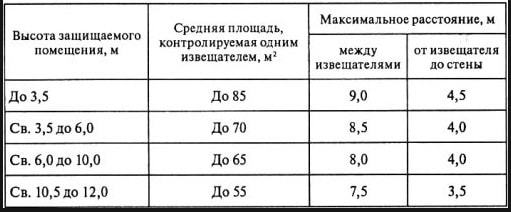

Площадь действия одного прибора, в помещении с высотой потолков до 3-3,5 метров, составляет 85 кв.м. Если потолки высотой 10-12 метров, контролируемая площадь сокращается до 55 кв.м. В случае, когда помещение в высоту более 12 метров, дымовые датчики размещаются в 2 уровня: под потолком приборы точечного действия, на стенах — линейные.
Оптимальное расстояние между двумя извещателями определяется в 9 метров. Промежуток прибора от стены не должен превышать 10 см. Когда датчики расположены на колоннах, то пространство от угла должно равняться 10 см, а от потолка 10-30 см, вместе с габаритами самого датчика.
Линейные дымовые извещатели располагаются на противоположных стенах контролируемого помещения (если прибор состоит из двух блоков), оптическая ось которых должна находиться на расстоянии не менее 10 см.
от потолочных перекрытий. Оптимальный промежуток между несколькими осями дымовых датчиков при высоте потолков 3 метра – 9 метров. Более конкретные данные указываются в инструкции по эксплуатации прибора.
Если в помещении потолки более 12-18 метров, то линейные извещатели монтируются в два уровня: нижний – 4 и более метров от пола; верхний – 40 см. и более от потолка. Между двумя уровнями извещателей должно быть не менее 2 метров пространства.
Также, важно обеспечить в зоне действия датчиков линейного типа, отсутствие каких-либо помех или теней, чтобы исключить ложные срабатывания.

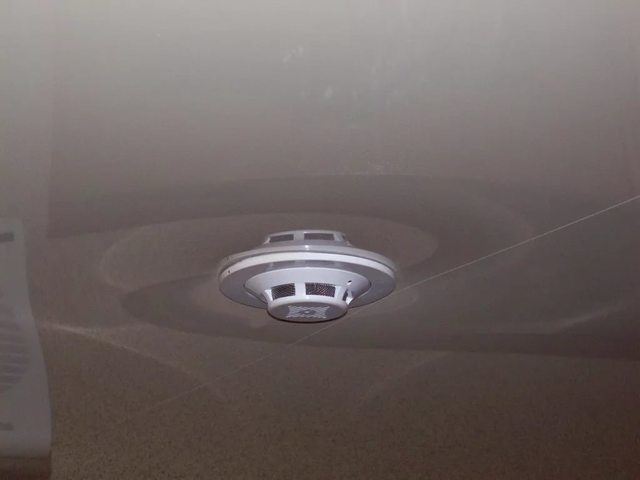

В помещениях с навесными потолками дымовые извещатели монтируются между двумя потолками с выходами к вентиляционным отверстиям.
Дымовые приборы пожарной сигнализации имеют свою схему подключения к кабелю, ведущему к контрольному пункту.

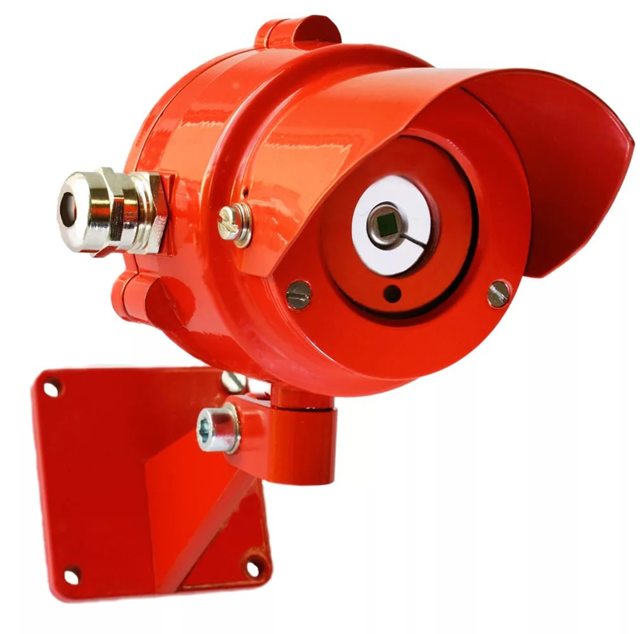

Установка извещателей пламени
Пожарные извещатели пламени используются не только внутри закрытых помещений, но и для наружных зон большой площади – хранилища, производственные цеха, взрывоопасные зоны. Их можно размещать как на потолочных перекрытиях, так и на стенах, а также на технологическом оборудовании. На работу приборов не должны воздействовать никакие оптические помехи.
Минимальное расстояние от углов помещения не должно превышать 10 см при потолочном размещении. Если приборы прикреплены к стенам, то расстояние до углов – 30 см. В том случае, когда потолки неровные и имеют небольшие выступы, то промежуток от прибора до такого выступа должен составлять две высоты преграды.
Свободное пространство датчика пламени до первой преграды — 50 см и более.
Размещение тепловых линейных извещателей

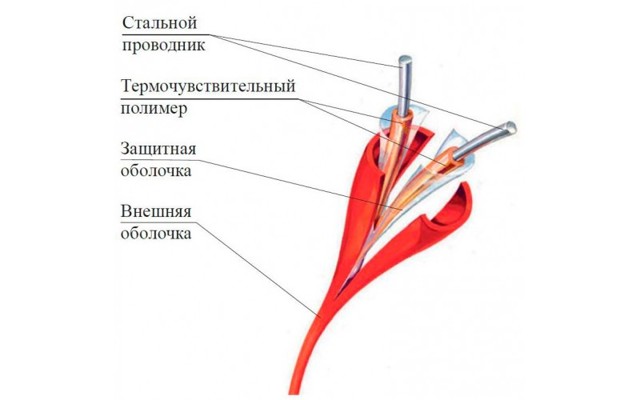

Тепловой линейный извещатель – это термокабель, фиксирующий изменения температурного фона по всей его длине. Применяются в помещениях с большими потолками (по площади) – цеха производства, склады, тоннели, стадионы, концертные залы и прочее.
Кабель можно размещать как на потолке помещения, так и на стенах. В отдельных случаях, где затруднены первые два способа размещения, конструкцией для прочной установки извещателя является натянутый трос. Главное, чтобы кабель никому и ничему не мешал, был натянут и не провисал. Иначе может произойти механическое повреждение кабеля.
В открытых зонах (навесы) термокабель устанавливается на расстоянии не менее 50 см. от потолочных перекрытий. Внутри помещение между собой кабели должны располагаться на расстоянии 8-10 метров.
При установке тепловых пожарных извещателей должна учитываться «мертвая зона» — треугольник 15-20 см по потолку и 15-20 см вниз по стене. Здесь не стоит прокладывать термокабель.
Подключение тепловых датчиков пожарной сигнализации производится к контрольному пункту, куда поступает сигнал тревоги.

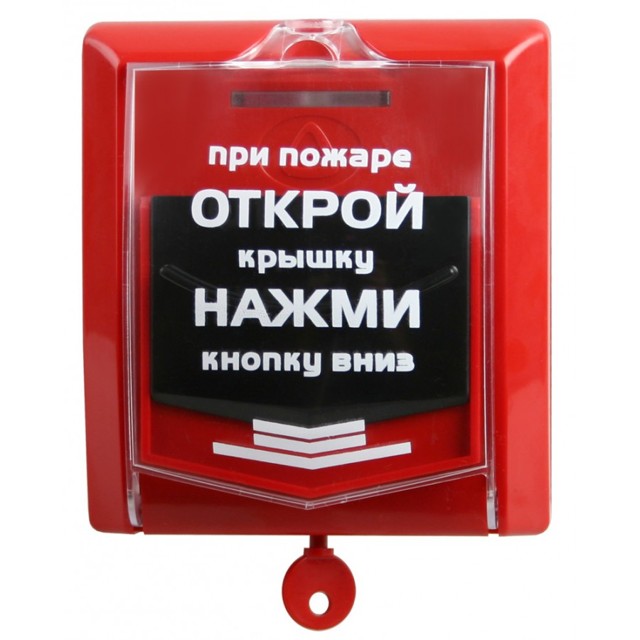

Размещение ручных устройств
Ручные пожарные извещатели не реагируют самостоятельно на пламя или дым. Они активируются только человеком.
Размещаются на стенах на расстоянии 1,4 – 1,5 м. от пола. Вблизи приборов не должны находиться никакие другие электрических приборов или магниты.
Место установки должно быть открытым и доступным для всех: холлы, коридоры, лестничные пролеты, выходы из здания. В тоннелях, ручные пожарные извещатели размещаются около выходов, входов, разветвлений.
Оптимальное расстояние между приборами, установленными внутри здания, определяется в 50 м, снаружи – 150 м. Вблизи установки не менее 75 см не должно располагаться никаких других предметов, преграждающих доступ к извещателю.
Освещенность возле прибора – 50 лк.
Расстановка газовых извещателей
Газовый пожарный извещатель фиксирует наличие в воздушном пространстве горючих и токсичных газов. Используется на производственных цехах, складах, специальных сооружениях (газораспределение).
Места расположения газовых датчиков пожарной безопасности должны находиться непосредственно над возможным источником утечки газа (котлы, баллоны, вентили). Вблизи прибора не должны находиться лишние предметы, препятствующие работе извещателя.
При установке датчиков учитываются характеристики газовых смесей и наличие потоков воздуха от вентиляционных шахт или приборов отопления. Некоторые газы (хлор, бутан) концентрируются у пола, однако под действием теплого воздуха могут скапливаться под потолком.
Точное место расположения извещателя (у пола, у потолка) определяется его настройкам к улавливанию конкретного газа и указывается в паспорте изделия.
Размещение автономных извещателей

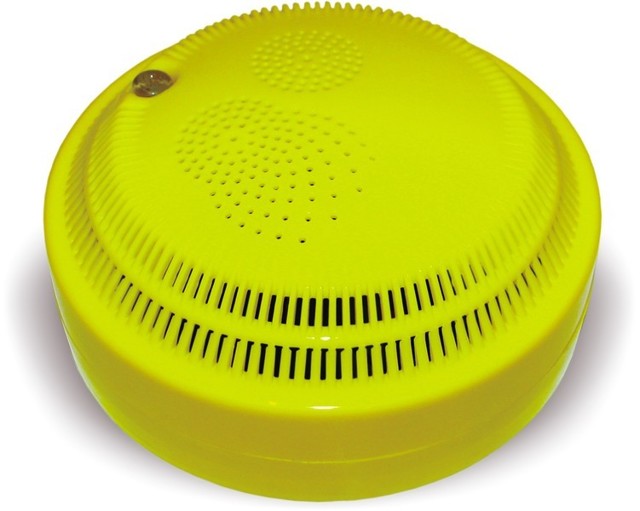

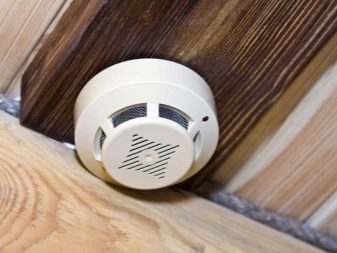

Данные датчики применяются в быту для защиты жилых комнат в частных домах, квартирах, номерах гостиниц и прочее.
На один автономный пожарный извещатель приходится около 30 кв.м. контролируемой площади, поэтому одного прибора, как правило, бывает достаточно для одного помещения.
Монтируются автономные приборы на открытом потолочном пространстве с хорошей циркуляцией воздуха. Не рекомендуется установка над дверьми и в отдаленных углах помещения. Также не желательно попадание на автономный извещатель прямых солнечных лучей.
Если возможности установки прибора на потолке нет, то его можно разместить на стенах, при этом расстояние до потолка должно быть в пределах 10 — 30 см.
Если на потолочном пространстве имеются выступы более 8 см, то контролируемая площадь прибора сокращается на 25%.
Установка световых, звуковых и речевых оповещателей
- Пожарная безопасность здания обеспечивается не только извещателями, но и информационными световыми табло и звуковыми оповещателями, способствующих быстрой и организованной эвакуации людей.
- Установка подобных оповещателей также регламентирована нормативными документами. Требования к месту установки светового табло:
открытое видное место – отсутствие посторонних предметов, мешающих восприятию знака;- расстояние между однотипными знаками – 60 м;
- отсутствие контрастов света – излишняя яркость при освещении.
открытое видное место – отсутствие посторонних предметов, мешающих восприятию знака;Звуковые оповещатели могут располагаться как внутри здания, так и снаружи. Крепятся они под потолком – 15 см до перекрытия, на расстоянии 2-2,3 метро от пола.

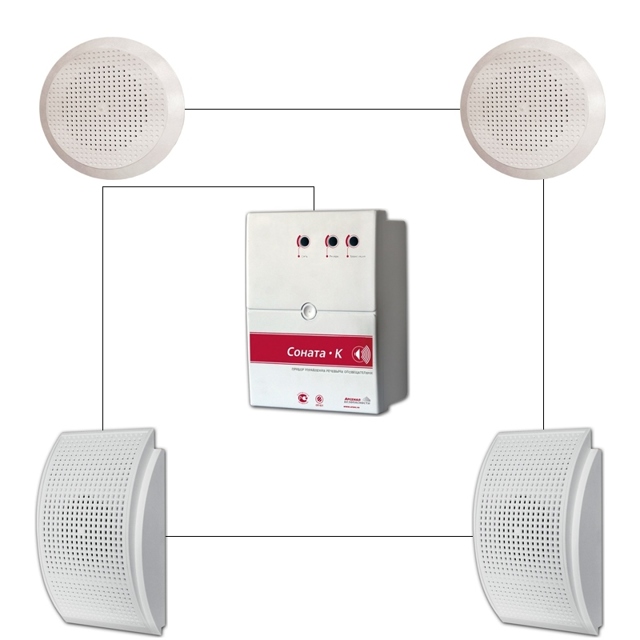

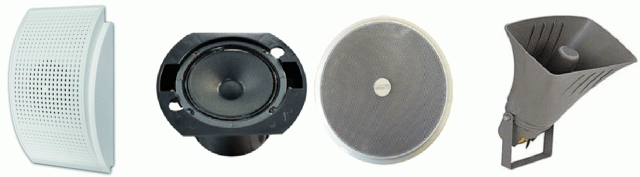

Речевые настенные оповещатели располагаются также и приводятся в действие человеком.
Шлейфы сигнализации
Расстояние между шлейфами пожарной сигнализации и электрическими/осветительными кабелями, при их параллельной прокладке, составляет 50 см.
Если в силу ряда причин выдержать такое расстояние не представляется возможным, то можно его сократить до 40-30 см при условии их экранирования от электромагнитных импульсов.
До единичных осветительных проводов возможно уменьшение расстояния до 25 см от шлейфа до электрических проводов.
После размещения и подключения пожарных извещателей необходимо протестировать их работоспособность и чувствительность. Для данной проверки существуют отдельные методические рекомендации, которые также необходимо соблюдать.
Все монтажные работы по расположению и фиксации приборов, а также их техническому обслуживанию должны проводиться специалистами с соблюдением норм правильной установки пожарных извещателей.
Нормы установки датчиков пожарной сигнализации
Своевременность извещения людей, находящихся на объекте, о задымлении и пожаре зависит от грамотной установки противопожарной системы, соблюдения принципов и правил монтажа.
Стандарты установлены для каждого из элементов коммуникации, в том числе существует четкий регламент установки извещателей.
Он зависит от типа пожарной сигнализации, ее разновидности, а так же требований и норм, предъявляемых к конкретной системе.
Важно! Одним из основных принципов размещения пожарных извещателей является монтаж в одном помещении двух приборов, вне зависимости от их типа. Это обеспечивает более достоверную информацию, и купирует риски ложных срабатываний.
Нормы и правила, регулирующие установку пожарных извещателей
Нормы установки пожарных извещателей, в том числе их число и порядок размещения определены правилами:
- СП 5.13130 от 2009 года;
- НПБ 88-2001.
Существуют и другие нормативные документы, которые определяют требования по типу приборов. Все стандарты разработаны с учетом обеспечения максимальной безопасности людей и имущества, а так же эффективного использования технических средств.
Совет. Поскольку все российские документы излагают исключительно теоретические требования к установке датчиков пожарной сигнализации, на практике чаще всего реализуют различные мировые стандарты. Например, английский норматив BS-5839 разрешает моделировать стадии возгораний и подбирать оптимальное место для приборов в конкретных помещениях.
Размещение тепловых линейных извещателей

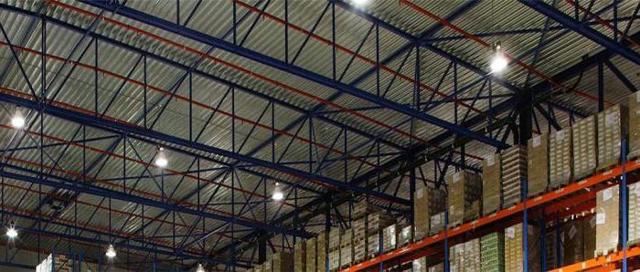

Это оборудование актуально в масштабных помещениях: залы аэропортов и железнодорожных вокзалов, в холлах административных зданий, на складах и аналогичных объектах.
Оптические приборы
Эти точечные устройства, индексирующие дым, целесообразны в небольших комнатах: номерах гостиницы, палатах больницы и в квартирах.
Аспирационные приборы
Эти приборы используют в захламленных вещами помещениях: запасниках музеев, хранилищах библиотек и в архивах.
Дистанция между 2-мя приборами не может превышать 9 метров. Радиус действия пожарного извещателя – от высоты потолка.
Если высота потолков помещения превышает 12 метров, используется принцип двойного расположения: на стене и верхнем перекрытии. Между рядами расстояние должно быть не менее 2 метров. Так же целесообразно использовать, как линейные устройства, так и точечные модели.
Нормы монтажа и правила установки автоматической пожарной сигнализации
Непосредственная установка пожарных извещателей так же регламентируется нормативами, главный из которых – это визуальная доступность помещения для прибора, то есть отсутствие препятствий фиксации обнаружения возгорания.
Устройства могут монтироваться на любые поверхности, в том числе и на оборудование.
Пред работами отмеряют дистанции от углов до приборов, и расстояние между самими датчиками, на эти параметры нормами установки датчиков пожарной сигнализации в помещении определены такие значения:
- 0,1 метра для потолочных устройств;
- 0,3 метра для настенных устройств.
Следует учесть. Поверхности, где устанавливаются пожарные извещатели пламени, должны быть неподвижными. Фиксация на них приборов – жесткая. Это предотвратит возможные вибрации и ложные срабатывания.
Для каждого из типов оборудования применяются специальные правила.
Пожарные извещатели и датчики дыма
Приборы, предназначенные для индексации задымления помещения, рекомендуется, если это возможно, устанавливать под перекрытием. В случае если такое размещение невозможно, подойдут любые другие несущие конструкции. В любом случае необходимо предусмотреть максимальную площадь охвата.

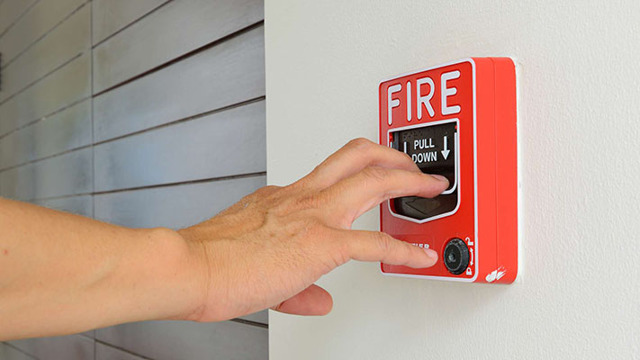

Установка ручных пожарных извещателей
Ручные модели приводятся в действие человеком, они автономно обнаруживают возгорание. Правила установки этой охранно-пожарной сигнализации зависят не столько от типа прибора, сколько от особенностей конкретного помещения:
- их монтируют на несущих конструкциях на высоте от 1,4 до 1,5 метра от пола;
- места установки должны быть как можно дальше от магнитов любого характера и электрического оборудования, чтобы избежать рисков отказа при приведении устройств в действие;
- в кабельных сооружениях приборы размещают у входов и разветвлений, доступ к ним должен быть полностью свободным;
- правила установки ручных пожарных извещателей предписывают следующее размещение устройств в местах с максимальной проходимостью: на лестницах, в холлах, в коридорах у входов.
Установка автономных пожарных извещателей
Перед тем, как определить точки, где устанавливаются автономные пожарные извещатели, необходимо рассчитать их количество, необходимое в конкретном помещении. Обычно на каждые 30 м2 площади используется отдельный прибор, но значения могут варьироваться в зависимости от технических условий. Предпочтительней автономные устройства монтировать на потолок, учитывая следующие параметры:
- дистанция от устройства до потолка не должно быть более 0,3 метра;
- наиболее чувствительное устройство монтируется на расстоянии 0,1 метра от перекрытия;
- если потолочная конструкция состоит из модулей, рекомендуется установка на каждом из них, при расчетах осуществляется процентовка площади в зависимости от конфигурации;
- на многоярусных потолках целесообразно размещать приборы на каждом ярусе.
Следует избегать участков, на которые попадает прямой солнечный свет, зоны, соседствующие с приточной вентиляцией. В последнем случае требуется измерения скорости воздушных потоков, она не должна превышать 1 м/сек. Так же правила установки датчиков пожарной сигнализации автономного типа запрещают угловое размещение.

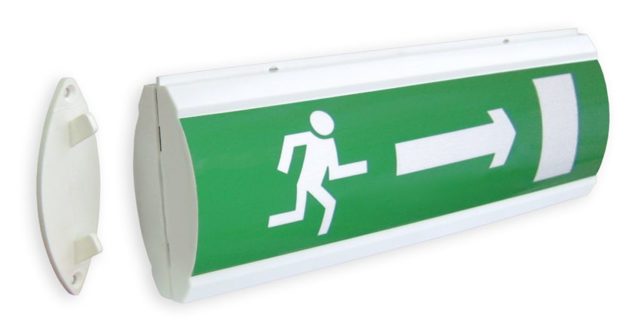

Установка светового табло и сирены
На масштабных объектах целесообразно использовать комплекс технических средств противопожарной безопасности, в том числе сирены и световые табло. К местам, где устанавливается такая пожарная сигнализация определены свои нормы и правила. Для световых табло и информационных указателей рекомендуется:
- хорошо просматриваемые места с нормальным освещением, не мешающим воспринимать информацию;
- таблички устанавливаются в поле зрения людей;
- дистанция между указателями направления эвакуации не должна превышать 60 метров.
Сирены можно использовать, как в здании, так и за его пределами. Устройства располагают не ниже 2,3 метра от пола, и не ближе 0,15 метра от потолка. Такие же требования предъявляются к приборам, которые приводятся в действие вручную. Установка световых, звуковых и речевых оповещателей должна выполняться на несущие конструкции.

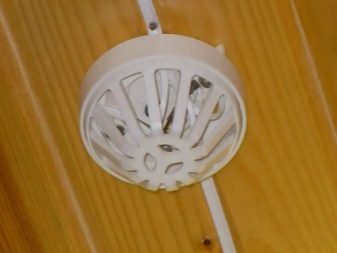

Прекрасно показали себя на страже пожарной безопасности тепловые пожарные извещатели Болид. Эти оптическо-электронные устройства многократно помогали предотвращать серьезные пожары.
Проверка пожарной сигнализации
Требования пожарной безопасности по установке датчиков и других элементов сигнализации предписывают выполнение монтажа профильными компаниями, имеющими лицензию на выполнение таких работ и квалифицированных специалистов со специальными допусками.
Целесообразно доверять техническое обслуживание и проверки систем тем же предприятиям, которые осуществляли установку. Сотрудники специализированных компаний обязаны ежемесячно проводить обследование на объектах, и составлять акты по каждому мероприятию.
Цены и сроки выполнения работ по монтажу пожарно-охранной сигнализации зависят от возможностей конкретной компании и масштабов объекта.
Организация пожарной безопасности на предприятии сложная задача, которая решается простыми шагами
Обеспечить должный уровень безопасности на любом объекте несложно, нужно последовательно решить такие задачи:
Определение рисков
Выявлять опасные участки и места, где требуется сигнализация, должны специалисты, обладающие необходимыми компетенциями.
Выбор оборудования
Оборудование выбирается из принципов целесообразности и выделенного предприятием бюджета.
Проектирование и монтаж
Разрабатывать проект и осуществлять монтаж имеют право только специалисты. Любой надзорный орган потребует от руководства компании соответствующие подтвердительные документы.
Обучение пожарно-техническому минимуму в организации по программам ПТМ
Каждый сотрудник предприятия должен твердо знать свои обязанности и действия в чрезвычайной ситуации. Одни — переходит к руководству событиями, другие – дисциплинированно следуют к выходу. Весь персонал должен уметь обращаться с огнетушителями, комплектами и иметь некоторые навыки поведения при пожаре.
Соблюдение правил и норм эксплуатации технических средств
- Технические средства противопожарной безопасности сохранят работоспособность и функционал только в том случае, если будут соблюдаться правила их эксплуатации и выполняться своевременное техническое обслуживание.
- Видео:
Правила монтажа и подключения датчиков пожарной сигнализации
Выбор датчиков пожарной сигнализации включает в себя не только учет их технических характеристик, но и установку, потому как она зависит от обстановки. Подробнее про подключение датчиков пожарной сигнализации — читайте в статье.
Как работает пожарная сигнализация
И первую очередь нужно начать с принципа работы датчика, так как без понимания этой базы его невозможно правильно установить. Если система распознает возгорание или задымление, то происходит передача сигнала об этом пожарным. Очевидно, что это необходимо для автоматизации их вызова. Оповещение же всех находящихся в здании происходит посредством громкого сигнала.
Важно, чтобы количество и расположение датчиков напрямую отвечало размеру помещения и их концентрации в особо опасных возгораемых зонах. Ведь если датчик будет находиться далеко от дыма, то никакого смысла в нем не будет. Именно из-за целесообразности также вытекает назначение для каждого из дымовых датчиков:
- разблокировка: предполагается, что все двери будут автоматически открыты для эвакуации;
- блокировка: для предотвращения распространения огня будет произведено закрытие дверей;
Вызов пожарных, включение системы пожаротушения и тому подобное, как правило, применяется автоматически и не требует особых настроек.
Тип подключения сигнализации
Необходимо также вкратце рассмотреть типы датчиков, потому как от них зависит принцип работы и место установки. Их несколько:
- контактный: производится размыкание контакта в случае фиксации повышенной температуры вследствие чего рвет шлейф и активируется звуковой сигнал;
- электронный: внутри проводов такого устройства находятся сенсоры, которые срабатывают при увеличении температуры, так как производится изменение сопротивление тока;
- оптический: для него используется оптоволоконный кабель, проводимость которого зависит от температуры и изменяется при ее повышении — результатом становится срабатывание сигнализации;
- механический: здесь используется металлическая трубка, при нагреве которой изменяется давление и происходит подача сигнала.
Если выбрать для монтажа датчиков неправильную разновидность, то это может свести всю систему пожаробезопасности на нет.
Виды датчиков
Перед подсоединением также нужно рассмотреть виды пожарных извещателей, которые используются как в корпоративном, так и в частном секторе. Помимо, они отлично подходят для обычного использования.
Отличие между видами обусловлено тем, что признаки для реакции на возгорание всегда разные.
Таким образом, дифференциальные способны влиять на скорость изменения реакционного катализатора, что дает максимальную эффективность для работы.
Системы же, как правило, делят на такие виды как дискретные и аналоговые, а также адресные и неадресные. Адресно-аналоговые, например, могут собирать информацию, чтобы производить оповещение о состоянии помещения.
Дымовой
Является обязательным минимумом для каждого общественного места, потому как суть работы заключается в применении лучей, что развеиваются при появлении дыма. Это хорошо, потому что есть высокая чувствительность, однако в то же время плохо из-за высокого уровня ложного срабатывания. Зачастую причиной ложных срабатываний является пар.
Тепловой
Основная задача заключается в реагировании на изменение температуры в помещении, а не наличие пламени или дыма. Однако здесь есть фактор неэффективности, потому как фиксируется только превышение 70 градусов. Такая температура набирается со временем, а не сразу, поэтому для экстренного реагирования установка оного в общественные места весьма бесполезна.
Пламенный
Отлично проявляет себя в промышленных помещениях, потому как там зачастую всегда пыль, дым от станков и т.д. Соответственно, использование температуры или дымового датчика не принесет пользы ввиду частых ложных срабатываний. В случае же с появлением пламени, обнаружить его гораздо проще. Именно поэтому пламенный датчик хорошо проявляет себя в промышленности.
Комплексный
Принято считать, что это наиболее эффективный тип, потому как в нем совмещено сразу несколько факторов, что реагируют на диагностику помещения. Зачастую это дым и температура. Подобная широта позволяет снизить количество ложных срабатываний, но не исключает их.
Установка
Теперь разберем порядок установки всех типов датчиков пожарной сигнализации, правила монтажа которых позволят правильно продумать всю систему пожарной безопасности, а также снизить количество ложных срабатываний. Это особенно полезно для корпоративных зданий или общественных помещений, где из-за сигнализации может быть эвакуировано все здание.
Выбор места
И первая проблема, которая встретит каждого новичка при установке — выбор места для подключения пожарных датчиков. Пожалуй, это является основным элементом, потому как переподключение тех же проводов не является столь серьезной проблемой при исправлении, как демонтаж всей системы. Итак, вот правила установки:
- Рекомендуется устанавливать датчики не более чем на 9 метров друг от друга. Это максимальное расстояние, которое необходимо для их обоюдной подстраховки. Она также обеспечивается количеством устройств, потому как на одно помещение обычно устанавливают порядка двух-трех. Однако не нужно воспринимать эти значения как аксиому, потому как отталкиваться в первую очередь необходимо от размера самого помещения.
- Расстояние от стены должно быть не более чем на 4.5 метра. В том случае, если они монтируются на стену, а не потолок, то минимальное расстояние составляет порядка 2 метров. В противном случае велика вероятность появления «дымового кармана». Это приведет к большому количеству ложных срабатываний.
- Монтаж должен быть произведен с учетом чувствительности конкретного устройства. В идеале установка должна производится таким образом, чтобы датчик мог охватить все «диагностируемое» пространство или лишь одну конкретную часть, что подвержена большему риску. Если речь идет о маленьких комнатах, то допускается игнорирование пункта, где датчик должен быть рядом с потенциально опасной зоной.
- Подвесные потолки не всегда являются преградой для правильного монтажа и подключениях любых датчиков пожарной сигнализации, однако есть ряд правил. В первую очередь необходимо наличие перфорации под потолком. Это позволит датчику охватить большую зону видимости. Можно также сделать специальную конструкцию, которая позволит ее добиться. Эксперты рекомендуют сначала установить все устройства, а только потом доделать все необходимые конструкции и спроектировать установку потолка.
Подключение
Существует ряд правил, благодаря которым можно правильно установить датчики, не испытав при этом никаких проблем. Они достаточно просты, а потому доступны каждому. Из наиболее важных стоит выделить:
- Расстановка пометок только после анализа нормативов. Мы уже говорили, что существуют конкретные правила для установки. И сначала требуется учесть именно их, а только после делать пометки и «спроектировать» схему подключения. Потребуется также повторная проверка, в ходе которой будет внесено ряд поправок, что учитывают существующие несовместимости.
- Специальные конструкции для натяжных потолков, которые делают для наличия пространства около датчиков, должны быть сформированы исключительно профессионалами. В силах обычных жильцов лишь тщательно проработать план и предоставить им предварительно все чертежи. Это значительно ускорит работу и исключит возможные ошибки. В том случае, если исходных данных оказалось недостаточно для установки, то от нее нужно отказаться и продолжить тогда, когда всего будет достаточно.
Итак, теперь что касается непосредственных схем и правил подключения пожарных извещателей:
- Дымовой.
- Тепловой.
- Пожарный извещатель.
Однако это не все, потому как недостаточно понять, как подключить, необходимо также учитывать особенности и потенциальные проблемы.
Особенности
Нюансы при подключении появляются только после глубокой проработки всей системы и понимания того, что главный смысл зачастую заключается не только в обнаружении, но и оповещении.
Ведь обнаружить возгорание самостоятельно не так тяжело, сколько своевременно оповестить пожарных.
Следовательно, система, которая за это отвечает, всегда должна иметь питание и подключение к приемной станции.
Здесь пользователь сталкивается с двумя типами таких систем:
- Ручная. Она предполагает, что оповещение будет произведено по нажатию на кнопку, а значит вручную. Использовать ее имеет смысл только в тех случаях, когда в помещении всегда много людей. В противном случае попросту активировать ее попросту некому.
- Автоматическая. Здесь сведения от датчиков считываются самостоятельно, и отправка сигнала осуществляется автоматически.
Если же затронуть техническую часть, то нужен канал связи для соединения и абонент. Из это следует, что установка «в одиночку» без участия пожарных служб не имеет смысла. И хотя станции разные, но многие, кто никогда не занимался установкой, игнорируют этот факт и по сути их система лишь реагирует на появление пожароопасной обстановки.
Проблемы и их устранение
Ожидаемо, что все подключаемые противопожарные системы всегда должны быть в активном и исправном состоянии. И первая проблема здесь возникает из столько долгой бесперебойной работы и отсутствия профилактики. Таким образом, все воспринимают работу датчика как должное, хотя на деле в него может:
- забиться пыль: необходимо регулярное очищение;
- сбиться питание: проблемы с контроллером;
- брак: он проверяется за счет регулярного тестирования.
Все это свидетельствует о том, что причиной сбоя в работе выступает халатность по отношению к приборам и тому помещению, что они обслуживают.
Однако если невозможно улучшить те условия, в которых они расположены, то рекомендуется лучше проработать систему пожарной безопасности.
Это снизит ложные срабатывания и позволит продлить срок эксплуатации устройства, если вовремя проводить все профилактические работы.
Большая часть проблем также возникает еще на этапе, когда датчики только подключаются, что происходит по двум причинам:
- Неправильное подключение. К таковым случаям можно отнести все те моменты, когда подключение осуществляется либо самостоятельно, либо непрофессионалом. В худшем случае это может привести к короткому замыканию, однако в большинстве случае все ограничивается простой неработоспособностью датчика. Тем не менее, это по-прежнему наносит ущерб.
- Неверные сертификаты. Существуют технические стандарты, а также соответствие устройств по отношению к подключаемым системам. Именно сертификаты позволят получить эту техническую совместимость, а также проверить то, насколько датчик совпадает с регламентом к установке в конкретной стране.
Все прочие проблемы, что касаются сбоев в работе конкретного узла или неправильно настроенной системы не так опасны, потому что диагностируются еще на этапе установки. Однако это не значит, что ими можно пренебрегать. Это лишь говорит о том, что они опасны не так, как прочие.
Теперь, когда есть вся информация о выборе и подключении пожарных датчиков, никаких проблем не возникнет ни при покупке, ни при установке. Тем не менее, это лишь базовые знания, которые подойдут большинству.
В некоторых случаях придется обращаться к специалистам, потому как воспользоваться общими советами попросту невозможно.
И главное помнить, что пренебрежение этими правилами может привести к большим потерям в будущем.
