Датчик уровня топлива Калина: принцип работы, замена, ремонт

Одна из проблем, которая часто случается с автомобилем Лада Калина – неправильные показания уровня топлива. Как правило, это связано с неисправностью или отказом датчика уровня топлива. Причем не всегда нужно его менять, можно попытаться его почистить – в большинстве случаев это помогает. Другими словами ремонт датчика состоит в его чистке.

Для того чтобы добраться к датчику топлива Лада Калина, необходимо снять бензонасос. Сначала отключаем отрицательную клемму от аккумулятора, поднимаем заднее сиденье, отгибаем обесшумку и снимаем крышку, открутив четыре винта. После этого отсоединяем топливные шланги бензонасоса, зажав фиксаторы внутрь, и отсоединяем штекер питания.

Затем прокручиваем прижимное кольцо против часовой стрелки и снимаем его. Теперь можно достать бензонасос. Под его верхней крышкой находится разъем контактов, который держится на фиксаторе. Отжимаем фиксатор и снимаем разъем.

Затем снимаем клемму с регулятора давления, просто отведя ее по салазкам вверх, и снимаем разъем контактов с датчика уровня топлива.

Теперь можно отжать два фиксатора, которые крепят датчик уровня топлива к колбе бензонасоса, и снять его.

Некоторые контакты датчика могут быть покрыты налетом или просто окислены, но лучше прочистить все. Для этого нужно использовать наждачку-нулевку. Также, в целях профилактики, лучше почистить все контакты, которые мы освободили. После чистки протереть их сухой тряпочкой. Для того чтобы лишний раз не снимать бензонасос, стоит проверить поплавок.

Бывает так, что в него попадает бензин и он плохо держится на плаву – от этого и неправильные показания уровня топлива. Поплавок нужно просто снять с дужки, налить в небольшую емкость бензина и опустить его в нее.

Если он более чем на половину погрузился в бензин, значит нужно ставить новый. Перед установкой новый тоже лучше проверить – всегда существует риск заводского брака. Вся сборка проводится в обратной последовательности.

Если после сборки и установки бензонасоса показания уровня топлива остаются прежними, это может быть связано с блоком управления. Можно попробовать снова отключить отрицательную клемму от аккумулятора и несколько минут подождать. Блок управления обнулится и все должно встать на свои места.

Работа датчика топлива напрямую не влияет на безопасность эксплуатации автомобиля. Однако его неправильные показания могут косвенно способствовать созданию на дороге не только неприятных моментов, но даже и аварийной ситуации. Неисправный датчик надо менять.

Устройство и ремонт датчика уровня топлива ВАЗ-2110 и Лады Калина

Датчик уровня топлива ВАЗ-2110 и Лады Калина управляет работой прибора стрелочного типа и индикатора аварийного остатка бензина, расположенных на приборной панели. Эти модели Жигулей оснащены потенциометрическими ДУТ (датчиками уровня топлива) поплавкового типа.

Они представляют собой потенциометр (переменный резистор), имеющий на рабочей поверхности (контактной дорожке) полоски из нихромового проводника. Это сопротивление оснащено подвижным контактом, перемещаемом по контактной дорожке за счет изменения положения рычага с поплавком на конце.

На ВАЗ-2110 и Ладе Калина ДУТ установлен на топливном модуле (конструкция, в которой размещен бензонасос) в топливном баке под задним сиденьем автомобиля.

Принцип работы ДУТ заключается в изменении сопротивления протекающему через потенциометр электротоку в соответствии с количеством топлива в баке (с положением поплавка, плавающего по поверхности горючего внутри бака).

В определенном месте контактной дорожки резистора, соответствующем минимально допустимому остатку топлива в баке, рычаг замыкает контакт, соединенный с контрольной лампочкой, которая сигнализирует об использовании двигателем резервного запаса бензина (4–6 литров).

  Самая продаваемая машина в россии 2017 год

Если датчик «врет» или не показывает уровень топлива, то в первую очередь необходимо проверить все контактные токопроводящие соединения от ДУТ до указателя на приборной панели.

Также возможна такая неисправность как нарушение целостности поплавка. Это можно проверить после снятия датчика и погружения поплавка в емкость с жидкостью.

Отдельно поплавки не продаются и ДУТ с такой неисправностью подлежит замене.

Наиболее частая причина некорректной работы или отказа ДУТ – износ или окисление контактной дорожки. Контакты на ней очищают мелкой шкуркой, затем протирают сухой тряпкой и при необходимости пропаивают. Если ДУТ продолжает «врать», можно попробовать перенастроить его подгибанием рычага с поплавком. При неустранимых неисправностях ДУТ подлежит замене.

Подготовка к снятию или замене датчика топлива на ВАЗ-2110 и Лада Калина

Замена ДУТ на ВАЗ-2110 и Ладе Калина возможна только после предварительного демонтажа топливного модуля. Желательно, чтобы во время проведения работ бак был заполонен бензином не больше, чем до половины.

Порядок подготовительных операций для ВАЗ-2110 и Лады Калина одинаков:

1. Снимаем нижнюю часть заднего сиденья.
2. Отгибаем защитный коврик и шумоизоляцию кузова над люком топливного модуля.
3. Очищаем крышку люка и кузов вокруг него от пыли и мусора.
4. Крестовой отверткой выкручиваем 4 винта, крепящих крышку люка к кузову.
5. Снимаем крышку.
6. Удаляем с топливного модуля скопившиеся грязь и пыль.
7. Отжав фиксатор соединительной колодки, отсоединяем разъем с проводами от корпуса топливного модуля.
8. Сбрасываем давление бензина в топливопроводе – включаем стартер на 10–15 с, чтобы он вращал коленчатый вал в течении этого времени (если запустится двигатель, то ждем, когда будет выработан бензин из топливопровода и мотор сам заглохнет), а затем выключаем зажигание.
9. Отключаем «массу» автомобиля кнопкой или отсоединением клемму АКБ.

При последующих операциях по замене следует иметь в виду, что в топливопроводе после сброса давления остается немного бензина.

Снятие или замена датчика топлива на ВАЗ-2110

Чтобы демонтировать топливный модуль и снятт с него ДУТ ключом на 17 откручиваем штуцеры топливных трубок подачи и обрата. Трубки отводим в сторону.

Потом торцевой головкой № 7 откручиваем гайки крепления прижимного кольца. Так как гайки обычно сильно затянуты и могут быть окисленными (подржавевшими), то применяют WD-40 (или аналогичное средство), а их затяг можно ослабить легкими ударами молотка по неострому зубилу или рукоятке плоской отвертки, «жало» которых ставят на ребро гайки.

Затем прижимное кольцо, поддев отверткой, извлекаем из люка. Извлекаем модуль, аккуратно выводя поплавок ДУТ из отверстия бензобака, стараясь не погнуть рычаг датчика. Для этого модуль немного наклоняем.

Крестовой отверткой откручиваем 2 винта, крепящих ДУТ к топливному модулю. Отсоединяем провода ДУТ от разъемов модуля. Если это сложно сделать на собранном модуле, то его разбирают: отгибаем со стороны насоса (снизу модуля) фиксаторы двух трубчатых направляющих, а затем разъединяем верхнюю и нижнюю части модуля.

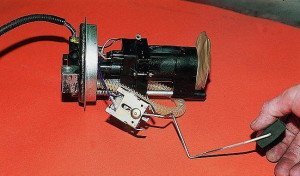

Снятый ДУТ можно осмотреть и в случае устранимых неисправностей подремонтировать и поставить на место, либо сразу произвести его замену. Установку ДУТ производим в порядке, обратном демонтажу. При сборке рекомендуется нанести на прижимное кольцо и уплотнители под него бензостойкий герметик.

  На панели загорелся восклицательный знак в круге

Прежде чем закрыть люк проема кузова над топливным модулем, следует проверить герметичность подсоединения топливопроводов. Для этого после подсоединения «массы» АКБ включают на 5 с зажигание, наблюдая при этом нет ли утечки бензина.

Перед приобретением нового датчика необходимо выяснить маркировку стоявшего на ВАЗ-2110 – лучше заменять вышедший из строя прибор такой же моделью.

Специалисты не рекомендуют выбирать датчик «на глаз», потому что есть с десяток разновидностей ДУТ, отличающихся величиной сопротивления.

Если не угадать с нужной модификацией, то потом стрелка указателя на приборной панели может «плавать». Каталожный номер нанесен на корпусе датчика.

Снятие или замена датчика топлива на Ладе Калина

Демонтаж топливного модуля и снятие с него ДУТ на Ладе Калина:

1. Сжав пружинные фиксаторы наконечников топливопроводов, отсоединяем трубки подачи и возврата бензина от модуля, а затем отводим их в сторону.
2. Нанося легкие удары молотка по бородку, приставленному к прижимному кольцу модуля, отворачиваем последнее против часовой стрелки.
3. Прижимное кольцо, поддев отверткой, извлекаем из люка.
4. Извлекаем модуль, аккуратно выводя поплавок ДУТ из отверстия бензобака, стараясь не погнуть рычаг датчика. Для этого модуль немного наклоняют.
5. Отгибаем со стороны насоса фиксаторы двух трубчатых направляющих, а затем сдвигаем крышку модуля.
6. Отсоединяем от выводных контактов регулятора давления бензина, который установлен в крышке модуля, провода, идущие к насосу (снимаем их наконечники).
7. Отжав фиксатор разъема, установленного на крышке модуля, отсоединяем колодку с проводами.
8. Шлицевой отверткой на разъеме топливного насоса, выступающего из корпуса модуля, освобождаем фиксатор крепления колодки проводов.
9. Аккуратно отсоединяем колодку с проводами от насоса.
10. У ДУТ, стоящего сбоку корпуса модуля, освобождаем 2 фиксатора его крепления.
11. Сдвигаем ДУТ по пазам его посадочного места на модуле и снимаем.

Демонтированный ДУТ Лады Калина сразу меняют или осматривают и ремонтируют в случае устранимых дефектов. Устанавливаем отремонтированный или новый ДУТ и собираем модуль в обратной последовательности.

Аккуратно заведя рычаг с поплавком в отверстие бензобака, ставим топливный модуль на место и ориентируем его таким образом, чтобы стрелка, нанесенная на крышке модуля, указывала назад (по ходу авто), а фиксирующий выступ крышки зашел в паз фланца отверстия бака.

Ставим прижимное кольцо, а затем поворачиваем его до упора по часовой стрелке. Убедившись в надежности крепления модуля, подсоединяем разъем с проводами и трубки топливопровода. Подсоединяем «массу» АКБ. Включаем на 5 с зажигание, чтобы проверить герметичность подсоединения топливопровода. Устанавливаем на место крышку люка, а затем нижнюю часть заднего сиденья.

• Уважаемые покупатели, во избежание ошибок при отправке датчика уровня топлива на автомобили ВАЗ, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, объемом двигателя.
• Бензонасос электрический Лада Калина в сборе с мотором BOSCH — представляет собой модуль электробензонасоса с датчиком указателя уровня топлива в сборе. Предназначен для подачи топлива из бензобака к форсункам двигателя, а также определения уровня топлива и сигнализации о его минимальном уровне в бензобаке с электронной системой управления двигателем (ЭСУД)
• Электробензонасос ВАЗ 1118 в сборе — погружного типа, установлен в бензобаке, расположенном под днищем кузова автомобиля, в районе заднего сиденья за технологическим люком, открыв который, можно его обнаружить.

  Мтф палладиум 5500к отзывы водителей

Погружной бензонасос смазывается и охлаждается топливом.

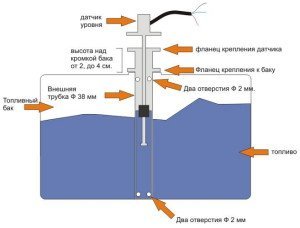

Датчик уровня топлива в составе топливной системы служит для определения уровня топлива и устанавливается непосредственно в топливном баке.

Датчик уровня топлива используется совместно с указателем уровня топлива, который в свою очередь располагается на приборной панели.

Датчик указателя уровня топлива основан на принципе работы изменения напряжения (высоты импульса, частоты) на выходе датчика при изменении уровня топлива в баке.

Конструктивно датчик подачи топлива является ничем иным, как реостатом с нихромным сопротивлением.

Движение перемещаемого регулируемого контакта проводится посредством рычага поплавка, консоль которого оборудована добавочной контактной точкой.

Этот дополнительный контакт, находясь в конкретной позиции, замыкает цепь контроля, тем самым показывая на необходимость использования объема горючего резервной группы, которая включает объем от 4 до 6,5 л. бензина.

Датчик уровня топлива является прибором невысокой степени надежности. Иногда возникает необходимость купить датчик топлива, т. к.

после определенного периода эксплуатации показатели этого прибора начинают «прыгать», т. е. выдавать некорректные параметры.

Это связано с тем, что главным недостатком такого прибора становится истончение дорожки контактной группы под действием силы трения бегунка.

В некоторых вариантах можно отремонтировать прибор, немного изогнув т. н. «коромысло» (изгиб) бегунка, тем самым поместив его рабочую контактную поверхность несколько выше участка износа контактной дорожки. В случае, когда износ превышает допустимые нормы, требуется замена датчика топлива ВАЗ 1118 на новое изделие.

1. В случае, когда топливный бак заполнен наполовину, а датчик расхода топлива ВАЗ 1118 показывает нулевое значение наполняемости резервуара, необходимо провести следующие мероприятия:
2. — протестировать технические кондиции контактной группы с тыловой части панели приборов и, если требуется, подтянуть крепеж электрической проводки;
3. — осуществить проверку плавности перемещения поплавковой спицы, делая основной упор на устранение несанкционированных остановок в промежуточных позициях.

Из-за некачественного бензина и присадок, внутренние электро механизмы разъедает в электробензонасосе. При работе на сухую перегрев и стирание щеток. При правильной эксплуатации срок службы бензонасоса очень большой.

При проведении замены датчика топлива ВАЗ 1118 его демонтаж осуществляется вместе с электробензонасосом для подачи топлива.

Другие артикулы товара и его аналогов в каталогах: 11180382701000, 9П5.139.031.

• ВАЗ 1117, ВАЗ 1118, ВАЗ 1119.
• Любая поломка – это не конец света, а вполне решаемая проблема !
• Как самостоятельно заменить датчик уровня топлива в электробензонасосе на автомобиле семейства Лада Калина.
• С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.
• Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже

1. Любая поломка – это не конец света, а вполне решаемая проблема !
2. Как самостоятельно заменить датчик уровня топлива в электробензонасосе на автомобиле семейства Лада Калина.
3. С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Как своими руками заменить датчик уровня топлива на ВАЗ 2110, 2114, Калина

Датчик уровня топлива (ДУТ) устанавливается на автомобиле, чтобы водитель мог видеть данные по количеству бензина в баке и в случае его наличие минимальное своевременно принимать меры по его наполнению. Отсутствие реальных данных по топливу доставляет беспокойство водителю и к тому же приводит к угрозе остановиться на полпути в дороге, где отсутствуют заправки. В случае если датчик ВАЗ 2110, 2114, Калина выходит из строя регулировка и замена устройства по определению уровня топлива проводится легко, без значительных финансовых трат и не занимает большого количества времени.

Отсутствие реальных данных по топливу доставляет беспокойство водителю и к тому же приводит к угрозе остановиться на полпути в дороге, где отсутствуют заправки.

Назначение, принцип работы датчика топлива

Резистор датчика уровня топлива

На ВАЗ 2114, 2110, а также Калина датчик уровня топлива являет собой потенциометр в виде резистора, на плоскости которого нанесенные линии из нихромового проводника.

Прибор имеет рычаг, который с одной стороны контактирует и перемещается по плоскости с полосами, а с другой стороны находится поплавок, который обеспечивает его движение в зависимости от уровня горючей жидкости в бензобаке. Датчик топлива работает за счет создания различного сопротивления резисторе, при прохождении по его схеме электрического тока.

При минимальном уровне топлива в бензобаке, рычаг соприкасается со специальным контактом, чем обеспечивает загорание сигнальной лампочки на панели приборов в салоне. Таким образом, водитель предупреждается о наличии 4…6 литров оставшегося бензина.

Люк, под которым установлен топливный модуль

Расположение датчика топлива

На автомобилях ВАЗ Калина, 2114, 2110 датчики уровня топлива размещаются совместно в сборе с насосом, с целью экономии пространства, в верхней части бензобака.

При необходимости его обслуживания, регулировки, ремонта или замены найти датчик топлива можно в задней части салона автомобиля.

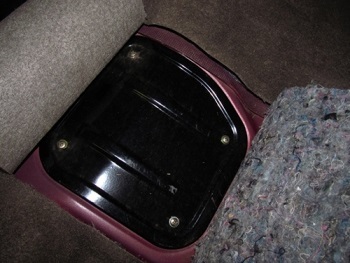

Для этого нужно снять сиденье, под которым находится небольшой люк, закрепленный к корпусу бака винтами.

При минимальном уровне топлива в бензобаке, рычаг соприкасается со специальным контактом, чем обеспечивает загорание сигнальной лампочки на панели приборов в салоне. Таким образом, водитель предупреждается о наличии 4…6 литров оставшегося бензина.

Предварительные операции для замены ДУТ на ВАЗ 2110

Замена датчика уровня топлива – процесс легкий, элементарный с которым может справиться любой человек, даже не обладая специальными навыками и знаниями. Достаточно прочитать порядок снятия, разборки, сборки и установки устройства для определения уровня в топливном баке.

Чтобы добраться до интересующего нас датчика необходимо предварительно снять топливный насос и обеспечить, чтобы горючего в бензобаке было минимум, или, по крайней мере, не более половины емкости.

  Для осуществления демонтажно – монтажных работ потребуется следующий набор инструментов:

• молоток;
• отвертки крестообразная и плоская;
• набор с гаечными ключами.

На автомобилях Калина ВАЗ 2114, 2110 датчики заменяют практически в аналогичном порядке, для этого проводят предварительные работы:

• снимается горизонтальная часть сиденья;
• поднимается защитный коврик, а также шумоизоляция при наличии таковой;
• вокруг и на крышке люка тщательно убирается пыль, грязь;
• с помощью крестообразной отвертки выкручиваются винты крепления крышки и снимаются;
• очищается топливный модуль от скопившейся на его поверхности пыли и грязи, чтобы не попала в бак;
• снимаются разъемы с проводами, предварительно разжав фиксаторы;
• заводится автомобиль, чтобы сбросить давление в топливной системе, после выработки бензина двигатель самостоятельно выключится, после этого зажигание выключается;
• обесточивается машина, путем снятия клеммы «массы» с АКБ (обозначенной знаком – «минус»).

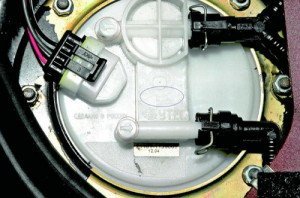

  Топливный модуль

Демонтаж и сборка ДУТ в ВАЗ 2110

Замена датчика топлива в проводится таким образом:

• с помощью ключа на 17 отсоединяются топливные трубки на подачу, возврат и смещаются на бок;
• освобождается прижимное кольцо, используя торцевую головку на 7. В случае если гайки закоксовались, приржавели, рекомендуется применить WD-40 или подобное средство, а ослабить затяжку можно с помощью легких ударов острой частью молотка по боковой части гайки;
• поддетое кольцо отверткой снимается. Топливный модуль вынимается аккуратно, наклоняя его, чтобы не согнуть;
• крестообразной отверткой откручивается датчик уровня топлива от модуля;
• снятый ДУТ заменяется, регулируется или если есть возможность восстанавливается.

Монтаж его проводится в обратном порядке. При сборке для уплотнения используют герметик, устойчивый к бензину.

Демонтаж и сборка ДУТ в ВАЗ Калина

Замена датчика топлива на Калине производится в таком порядке:

• снимаются наконечники топливных трубок, которые фиксируются пружинными фиксаторами;
• с помощью бородка и молотка, откручивается прижимное кольцо, продвигая его в сторону противоположную вращению часовой стрелки;
• поддевается отверткой, снимается из люка;
• достается бережно, наклоняя немного конструкцию, чтобы не повредить рычаг датчика. Возле насоса отводятся фиксаторы направляющих и смещается крышка модуля в сторону;


  Дефектация датчика уровня топлива

• снимаются наконечники проводов, ведущие к насосу;
• снимается колодка с проводкой, которая размещена на крышке топливного блока, а также на насосе;
• датчик уровня топлива снимается с пазов, размещенного на боковой части корпуса и прикрепленного с помощью фиксаторов.

Снятое устройство осматривается и при необходимости ремонтируется, регулируется. В случае если восстановить не удается, ДУТ заменяется на новый. Сборка совершается в обратном порядке. Заводится в бензобак аккуратно собранный блок, чтобы не согнуть рычаг с поплавковой частью.

Устанавливается таким образом, чтобы стрелка, изображенная на крышке, была направлена в противоположную сторону движения автомобиля, а фиксирующая часть зашла в специальный паз на отверстии топливного бака.

Устанавливается прижимное кольцо, предварительно обработав бензостойким герметиком, потом прокручивается по ходу часовой стрелки. Когда модуль надежно закреплен, подсоединяются трубопроводы, разъем с электропроводкой. Для проверки герметичности системы заводится автомобиль и проводится визуальный осмотр.

Если подтеки отсутствуют, и на панели приборов фиксируется правильные показания наличия бензина в баке, значить замена датчика уровня топлива проведена благополучно. Прикручиваем крышку люка и устанавливаем сиденье на его штатное место.

Несмотря на всю простоту процедуры разборки, монтажа устройства измерения количества бензина в бензобаке эти работы требуют внимательности, соблюдение элементарных правил безопасности. Неаккуратное, небрежное отношение к ним может привести к пожару, так как бензин быстро воспламеняется.

Как проверить датчик уровня топлива на Калине?

Все вопросы

ВАЗ (Lada)

Kalina

Kalina I

Топливная система

На моей Калине стрелка уровня топлива зависла на минимальной отметке, и никак не реагирует на доливание бензина. Скорее всего накрылся датчик. Как его проверить, и какие еще могут быть признаки его поломки?

Дёргается Лада Калина – 3 ответа

Здравствуйте! Машина едет рывками, на любой скорости. Как будто ей дают пинок. Как будто сильный ветер тормозит ее, а потом отпускает. На холостом ходу в пробках обороты падают до ……

Прыгает стрелка датчика топлива на Калине – 3 ответа

При ускорении, свыше 70 км/ч, стрелка датчика топлива падает на 0. Как только скорость снижается ниже 60-70 км/ч, стрелка становится на своё место. Датчик топлива поменял, новый. В……

Заклинило клапан продувки адсорбера в Лада Калина – 2 ответа

Ошибка Р0171 ещё не высвечивается, но тенденция есть (КПА заклинило в отрытом положении). Поменял КПА на б/у предположительно годный. Судя по картинке он тоже кривой? Долго ли до ……

После прогрева дергается Лада Калина – 1 ответ

Здравствуйте! На холодную работает вроде бы нормально. После прогрева машина дергается, не слушается педаль газа, бывают провалы, скорость не набирает, это происходит не постоянно,……

Запах бензина из печки Лада Калина – 1 ответ

Недавно заметил в своей Калине с наступлением холодов следующую проблему — включаешь печку пахнет бензином. С чем это связано, и как устранить?…

На Калинах датчик уровня топлива является достаточно ненадежным узлом. Причем проблемы с ним бывают как на подержанных, так и на новых авто. Признаки его неисправности могут быть разными.

Помимо той, что Вы указали в вопросе (стрелка упала на 0, и не подымается), на неисправность датчика могут еще указывать некорректное поведение стрелки (постоянно меняет показатели уровня топлива), или ее показания зависают на максимальной отметке.

Но, на Калине подобное поведение показателя уровня топлива не всегда означает поломку датчика. Нередко причина может быть в самой панели приборов, или в неисправной проводке.

Проверка датчика уровня топлива Калина

Непосредственно сам ДУТ можно проверить несколькими способами. Находится он в бензобаке, установлен в топливный модуль вместе с бензонасосом.

Способы проверки:

• визуальный осмотр. Больше всего приделить внимание плате с нанесенными на нее контактами, по которым “ходит” поплавок, замыкая поочередно цепи, и таким образом определяя уровень топлива (показан ниже на фото). Если они затерты, или покрыты налетом, то лучше датчик заменить, так как корректно он работать уже не будет;

• можно проверить быстрым способом. Вытянуть топливный модуль, отсоединив от него трубки, и немного вытянуть сам датчик, насколько позволяют провода. Зажигание должно быть при этом включено. Далее нужно передвигать поплавок от самого нижнего, до самого верхнего уровня, наблюдая при этом за стрелкой показания топлива на панели. Если она реагирует, значит датчик исправен;
• проверка мультиметром. В этом случае датчик нужно снять полностью. Мультиметр переключаем в режим измерения сопротивления. Щупы прибора подсоединяем к выводам датчика, и перемещаем поплавок. При его перемещении в самое верхнее положение сопротивление должно быть в районе 7-25 Ом, в среднем положении — 100–135 Ом, и в самом нижнем — 285–385 Ом. Если же показатели сильно отличаются — датчик неисправен;
• еще один способ, вытягиваем топливный модуль, не отсоединяя его, на самом же датчике замыкаем провод его питания и “массу”. Если стрелка уровня топлива на приборной панели отреагировала, значит датчик неисправен.

Замена датчика уровня топлива на калине

Добро пожаловать!
Датчик уровня топлива – за всё своё время этот датчик модернизировался, в начале он начал устанавливаться на автомобилях ВАЗ 2101 (Вообще на очень многих машинах этот датчик есть, но есть и такие на которых он отсутствует, кстати даже на мотоциклах присутствует он) и со временем перешёл на ВАЗ 2102, ВАЗ 2103 и т.д. (На всех машинах выпускаемых АвтоВАЗом этот датчик есть), но только его конструкция немножко изменилась, вот к примеру на классике он был как отдельный датчик, на Калине же он идёт совместно с бензонасосом и если бензонасос не снять, то этот датчик вы уже никак не замените.

Примечание!
Для того чтобы осуществить замену этого датчика на автомобиле, вам нужно будет запастись: Отвёртками, а так же возможно пассатижи пригодятся, кроме того молоток будет нужен и выколотка но и без этих последних двух деталей (Если их нет) тоже можно будет обойтись!

Краткое содержание:

• Замена Датчика Уровня Топлива
• Дополнительный видео-ролик

Где находится Датчик Уровня Топлива?
На самом бензонасосе он располагается и является одним целым с ним (На самом деле одним целом они даже и рядом не являются, просто датчик за бензонасос крепиться и поэтому они и идут вместе), для того чтобы вы могли наглядно это увидеть, ниже мы закрепили фото, на котором стрелкой указали этот датчик, он там прекрасно виден, но ещё обратите внимание на то что бензонасос от совершенно другого автомобиля показан на фото ниже, у вас он немного другой формы будет и датчик по другому крепиться на нём, но по сути конструкция практически одна и та же, конечно же есть небольшие различия но слишком явных таких различий в ней точно нет.

Примечание!
Как вы уже видите датчик состоит из нескольких частей, а именно из тяги которая указана синей стрелкой, из поплавка который указан красной стрелкой и кстати данный поплавок играет очень важную роль и если с ним что то случиться, то показания указатель топлива будет давать неверные и из самого места крепления он ещё состоит (Указано зелёной стрелкой), в этом месте ещё и мозги датчика находятся, а так же эти мозги передают показания уровня топлива на указатель и вы можете в любое время посмотреть сколько бензина в баке у вашего автомобиля осталось!

Когда нужно менять Датчик Уровня Топлива?
Многие говорят, вот если указатель перестанет верно показывать топлива или не будет его показывать вообще при условии что оно в баке будет, тогда нужно менять Датчик Уровня Топлива на автомобиле, но это зачастую не верное решение, вить топливо может не правильно показываться в баке по разным причинам, вот к примеру если провода идущие от датчик к указателю оборваны, то сколько датчик не меняй но указатель всё равно не заработает (Нужно провода совместить в таком случае, либо припаяв их друг к другу, либо скрутив просто между собой), кроме того даже новый датчик может давать не верные показания (Это не страшно, по сути так многие новые датчики себя и ведут, а связано это всё с тем что прежде чем их устанавливать, нужно произвести регулировку, о том как это сделать мы вам ещё объясним, но чуть позже).

Примечание!
Но всё же если указатель даёт неверные показания то можно грешить на датчик или же на провода которые от него идут, разберём из-за чего же датчик может неверно давать показания, вот например если он не отрегулирован, так же он может давать неверные показания если поплавок у него прохудился (В этом случае поплавок просто утонет в бензине, а указатель будет показывать что бензина полностью нет), или если тяга погнулась тоже неверные показания от этого будут и т.д., в любом случае если указатель ничего не показывает, то на датчик стоит грешить, просто кроме него больше никто показания о бензине не даёт, кстати если сам указатель топлива сломан (Указатель это прибор который топливо показывает, вы на него ещё каждый день смотрите когда в автомобиль садитесь), например у него стрелка зацепилась за что то, то на датчик грешить смысла нет и стоит именно с разборке панели приборов начать и с ремонта указателя!

Как заменить Датчик Уровня Топлива на ВАЗ 1117-ВАЗ 1119?

Снятие:
1) Перед заменой сам бензонасос снимите с автомобиля, располагается он в задней части, снимается быстро особенно если вы уже ранее это делали, более подробно как его снять читайте в статье: «Замена бензонасоса на автомобиле» в ней процесс снятия подробно описан.

2) Как только бензонасос будет у вас в руках, можете снимать с него сразу сам датчик, снимается он с помощью рук и отвёртки, то есть отвёрткой нажимается пластинка которая фиксирует колодку проводов (см. фото 1) и после чего колодка проводов отсоединяется (см.

фото 2), затем фиксатор второй колодки проводов нажимается (Уже не отвёрткой а рукой он нажимается) и вторая колодка отсоединяется (Эта та колодка которая идёт от датчика к самому бензонасосу, более подробней см.

на фото 3), ну и в завершение два боковых фиксатора которые крепят датчик отжимаются (Фиксаторы указаны стрелками на фото 4) и датчик по направляющим перемещается на верх и тем самым снимается с корпуса бензонасоса.

Установка:
Устанавливается новый датчик на своё место в обратном порядке снятию и по необходимости ещё регулируется ко всему этому (К регулировки переходить стоит только после того как вы поймёте что датчик работает неверно и немножко врёт, чтобы это понять нужно его сперва установить на бензонасос и проделать следующие действия, а именно опустите бензонасос ближе к баку и подключите к нему все провода, после чего включите зажигание на автомобиле и перевидите тягу с поплавком на самый верх до упора и если стрелка указателя уровня топлива покажет что бак полон, то его можно и не регулировать потому что он работает верно, чтобы ещё больше в этом убедиться, опустите рукой поплавок с тягой в самый низ и так же посмотрите что покажет указатель (Если покажет что бензина в баке нет, то значит он работает исправно), в противном же случае он регулируется (Регулируется датчик посредством подгибания рукой тяги, поэтому согните аккуратно рукой тягу и добейтесь чтобы показания указатель выдавал верные, когда поплавок с тягой находиться на верху и в самом низу).

Примечание!
Многие люди задаются вопросами, а как же проверить работает датчик или же нет, можно его проверять как при помощи специального прибора под названием мульти-метр, а так же очень удобным способом без всяких приборов, начнём сперва с него, делается он легко для осуществления данного способа вам нужно будет открутить все гайки которые крепят бензонасос и отсоединить топливные трубки (Заметьте колодку проводов отсоединять не нужно), затем выньте немножко датчик на столько на сколько длинны проводов хватит и после чего переместите рукой поплавок с тягой на самый верх (Указатель должен будет показать полный бак), точно такую же проверку произведите но только опустив поплавок с тягой вниз и посмотрите при этом на панель приборов (Всё делается с включенным зажиганием и клемму к аккумулятору не забудьте подсоединить, если вы её ранее отсоединяли), следующий способ заключается в проверке сопротивления и производиться при помощи прибора, в общём бёрете мульти-метр (Кстати снять полностью в этом случае бензонасос придётся), включаете на нём функцию омметра и подсоединяете выводы идущие от прибора к выводам датчика (К выводам датчика ещё подсоединяется колодка проводов, это мы вам говорим чтобы вы не запутались) как это на схеме ниже показано, после подсоединения переместите поплавок сперва до упора на верх (Прибор должен показать сопротивление в районе 7–25 Ом), затем до середины (Прибор показать обязан значение в районе 100–135 Ом), ну и завершение в самый низ поплавок опустите и удостоверьтесь что прибор выдаёт показания в районе 285–385 Ом, если всё так и есть, то в таком случае датчик исправен и не нуждается в замене (Конечно же если у него поплавок не продырявлен, кстати обязательно на состояние поплавка ещё взгляните, помотайте его ещё немножко вверх и вниз, внутри топлива слышно быть не должно в противном случае датчик не герметичен и нуждается в замене)!

Дополнительный видео-ролик:
Наглядно увидеть процесс замены датчика на примере автомобиля ВАЗ 2110 (На этих автомобилях, точно так же как и на Калине, данный датчик заменяется идентично), вы можете в ролике который размещён ниже:

Датчик уровня топлива ВАЗ-2110 и Калины – как заменить? + Видео » АвтоНоватор

Одна из проблем, которая часто случается с автомобилем Лада Калина – неправильные показания уровня топлива. Как правило, это связано с неисправностью или отказом датчика уровня топлива. Причем не всегда нужно его менять, можно попытаться его почистить – в большинстве случаев это помогает.

Другими словами ремонт датчика состоит в его чистке.

Для того чтобы добраться к датчику топлива Лада Калина, необходимо снять бензонасос. Сначала отключаем отрицательную клемму от аккумулятора, поднимаем заднее сиденье, отгибаем обесшумку и снимаем крышку, открутив четыре винта.

После этого отсоединяем топливные шланги бензонасоса, зажав фиксаторы внутрь, и отсоединяем штекер питания.

Затем прокручиваем прижимное кольцо против часовой стрелки и снимаем его. Теперь можно достать бензонасос. Под его верхней крышкой находится разъем контактов, который держится на фиксаторе. Отжимаем фиксатор и снимаем разъем.

Затем снимаем клемму с регулятора давления, просто отведя ее по салазкам вверх, и снимаем разъем контактов с датчика уровня топлива.

Теперь можно отжать два фиксатора, которые крепят датчик уровня топлива к колбе бензонасоса, и снять его.

Некоторые контакты датчика могут быть покрыты налетом или просто окислены, но лучше прочистить все. Для этого нужно использовать наждачку-нулевку. Также, в целях профилактики, лучше почистить все контакты, которые мы освободили. После чистки протереть их сухой тряпочкой. Для того чтобы лишний раз не снимать бензонасос, стоит проверить поплавок.

Бывает так, что в него попадает бензин и он плохо держится на плаву – от этого и неправильные показания уровня топлива. Поплавок нужно просто снять с дужки, налить в небольшую емкость бензина и опустить его в нее.

Если он более чем на половину погрузился в бензин, значит нужно ставить новый. Перед установкой новый тоже лучше проверить – всегда существует риск заводского брака. Вся сборка проводится в обратной последовательности.

  Защита от угона Ларгус – насколько должна быть сложной?

Назначение, принцип работы датчика топлива

Резистор датчика уровня топлива

На ВАЗ 2114, 2110, а также Калина датчик уровня топлива являет собой потенциометр в виде резистора, на плоскости которого нанесенные линии из нихромового проводника.

Прибор имеет рычаг, который с одной стороны контактирует и перемещается по плоскости с полосами, а с другой стороны находится поплавок, который обеспечивает его движение в зависимости от уровня горючей жидкости в бензобаке. Датчик топлива работает за счет создания различного сопротивления резисторе, при прохождении по его схеме электрического тока.

При минимальном уровне топлива в бензобаке, рычаг соприкасается со специальным контактом, чем обеспечивает загорание сигнальной лампочки на панели приборов в салоне. Таким образом, водитель предупреждается о наличии 4…6 литров оставшегося бензина.

Люк, под которым установлен топливный модуль

Влияние системы улавливания паров топлива на работу двигателя Лада Калина

Современные технологии развиваются, техника становится сложнее и совершеннее, прогресс не обходит стороной и автотранспорт.

Карбюраторные автомобили были очень просты, и разобраться с ними мог любой водитель, но на машинах с инжекторными двигателями добавились новые узлы, в частности, появилась система улавливания паров топлива, главным элементом которой является адсорбер.

Основная задача этой схемы – вывести пары топлива из бака во впускной коллектор в момент запуска ДВС, и не последнюю роль здесь играет клапан продувки адсорбера. В этой статье будет рассмотрен принцип работы данной системы, порядок замены клапана, возможные неисправности, которые могут возникать в процессе эксплуатации легкового авто Лада Калина.

Как работает система улавливания бензиновых паров Lada Kalina

Система EVAP, о которой идет речь, создана с целью предотвращения выброса вредных паров бензина в окружающую атмосферу, образующихся вследствие испарения топлива, в ее состав входит:

• клапан отсечки топливоподачи;
• адсорбер;
• электромагнитный клапан для продувки абсорбирующего элемента;
• соединяющие трубопроводы.

Самым главным компонентом в системе является адсорбер (его еще называют угольным фильтром), основу которого составляет активированный непищевой уголь, заключенный в пластмассовый корпус.

Образовавшиеся бензиновые пары поглощаются углем абсорбирующего элемента, постепенно в нем скапливаясь.

В момент запуска двигателя включается клапан продувки адсорбера (КПА), и за счет разрежения все скопившиеся пары поступают во впускной коллектор, а затем сгорают.

На Ладе Калине адсорбер расположен в районе бензобака, и добраться до него очень непросто.

Чтобы демонтировать этот элемент EVAP, необходимо снимать топливный бак, а вот КПА находится в доступном месте – клапан размещается в моторном отсеке, в непосредственной близости от аккумулятора, на задней стенке корпуса воздушного фильтра.

Следует отметить, что у турбированных моторов во впускном коллекторе разрежение не создается, и чтобы направить принудительно пары в нужном направлении, в схему включен дополнительный двухходовой клапан.

Устройство клапана продувки адсорбера ВАЗ Калина

КПА присутствует на всех современных инжекторных ДВС, и Lada Kalina тоже не является исключением.

Клапан продувки (еще одно его название – Evap-Solenoid) с одной стороны связан с угольным фильтром, с другой – с впускным коллектором, когда электрического сигнала на КПА нет, канал трубопровода закрыт, и разряжение в системе не создается.

Во время подачи электросигнала на работающем двигателе клапан срабатывает, канал открывается, и бензиновые пары свободно проходят из адсорбера во впускной коллектор.

Расположение датчика топлива

На автомобилях ВАЗ Калина, 2114, 2110 датчики уровня топлива размещаются совместно в сборе с насосом, с целью экономии пространства, в верхней части бензобака.

При необходимости его обслуживания, регулировки, ремонта или замены найти датчик топлива можно в задней части салона автомобиля.

Для этого нужно снять сиденье, под которым находится небольшой люк, закрепленный к корпусу бака винтами.

При минимальном уровне топлива в бензобаке, рычаг соприкасается со специальным контактом, чем обеспечивает загорание сигнальной лампочки на панели приборов в салоне. Таким образом, водитель предупреждается о наличии 4…6 литров оставшегося бензина.

Что такое бензонасос

Бензонасос является ключевой составной частью системы питания, в его рабочую задачу входит бесперебойная, своевременная подача горючего в систему.

В каждой модели конструкция и местонахождение бензонасоса уникальны, у Лады Калины, это устройство расположено в противоположной стороне от силового агрегата.

  Дренажные отверстия лобового стекла ваз 2114

С одной стороны, такое расположение позволяет выиграть в технических возможностях машины, но с другой, требуется более мощная работа устройства, нежели у моделей, в которых бензонасос расположен ближе к двигателю.

Для того, чтобы бензонасос у Калины справлялся со своей работой, он представлен в электрическом варианте. Его преимуществами является:

• простота конструкции;
• хорошая подача горючего;
• безопасность.

• Но, как того стоило ожидать, электрика у Калины пока что не является сильным местом, она часто выходит из строя, что является главным минусом.
• Кроме того, в число недостатков бензонасоса Лады Калины входит повышенный уровень шума, чувствительность к качеству бензина, а также тот факт, что он нуждается в охлаждении.
• Вопрос с качественным бензином в нашей стране, к большому сожалению, до сих пор остается не решенным, это является одной из причин, почему топливная система Лады Калины выходит из строя.
• Забиваются фильтры, что нарушает работу всего механизма и в итоге, приводит к отказу насоса.
• Вот почему фильтры, или, как их еще называют, сеточки, необходимо регулярно менять.
• Об этом мы и поговорим, но прежде, давайте разберемся, а какие же бывают неисправности у бензонасоса Калины?
• Виды неисправностей:

• Одной из наиболее частых неисправностей насоса является быстрое снижение давления после того, как запускается мотор. Этот факт говорит о серьезных нарушениях, которые могут быть спровоцированы либо дефектом клапана, либо поломкой регулятора уровня давления, вполне возможно, что забились и форсунки. Резкое падение давление приводит к проблемам в запуске двигателя, что, если не исправить поломку, и вовсе может привести к выходу двигателя из рабочего строя.
• Случается и так, что двигатель теряет в мощности, или вовсе, движок не заводится, хоть на холодную, хоть на горячую. Все это случается в случае, когда рвется мембрана или пружина, изнашивается шток или происходит засорение фильтров, причем, последнее происходит чаще, чем что-либо другое.
• В любом случае, обнаружив, что с топливной системой что-то не так, следует прежде всего проверить состояние фильтров, потому что они, из-за некачественного бензина, засоряются довольно быстро, и, лучше менять их своевременно, не дожидаясь проблем. Теперь о том, как самостоятельно поменять сеточку от насоса.

Рекомендуем: Эффективные меры по устранению проблем плохой работы печки на ВАЗ-2114

Предварительные операции для замены ДУТ на ВАЗ 2110

Замена датчика уровня топлива – процесс легкий, элементарный с которым может справиться любой человек, даже не обладая специальными навыками и знаниями. Достаточно прочитать порядок снятия, разборки, сборки и установки устройства для определения уровня в топливном баке.

Чтобы добраться до интересующего нас датчика необходимо предварительно снять топливный насос и обеспечить, чтобы горючего в бензобаке было минимум, или, по крайней мере, не более половины емкости.

Для осуществления демонтажно – монтажных работ потребуется следующий набор инструментов:

• молоток;
• отвертки крестообразная и плоская;
• набор с гаечными ключами.

На автомобилях Калина ВАЗ 2114, 2110 датчики заменяют практически в аналогичном порядке, для этого проводят предварительные работы:

• снимается горизонтальная часть сиденья;
• поднимается защитный коврик, а также шумоизоляция при наличии таковой;
• вокруг и на крышке люка тщательно убирается пыль, грязь;
• с помощью крестообразной отвертки выкручиваются винты крепления крышки и снимаются;
• очищается топливный модуль от скопившейся на его поверхности пыли и грязи, чтобы не попала в бак;
• снимаются разъемы с проводами, предварительно разжав фиксаторы;
• заводится автомобиль, чтобы сбросить давление в топливной системе, после выработки бензина двигатель самостоятельно выключится, после этого зажигание выключается;
• обесточивается машина, путем снятия клеммы «массы» с АКБ (обозначенной знаком – «минус»).Топливный модуль

Диагностика неисправности

Первым признаком того, что неисправна топливная система авто Лада Калина, является вялая реакция на педаль газа и трудности с запуском двигателя. Когда давление в магистрали низкое, силовому агрегату попросту не хватает горючего, откуда и слабая динамика.

При слишком высоком давлении машина хорошо ведет себя на ходу, но плохо заводится из-за перелива горючего в цилиндры, особенно в летнее время. Первый шаг в данной ситуации — измерить давление топлива в системе с помощью манометра с золотниковой насадкой, которым проверяют шины.

Последовательность действий такая:

  Датчик детонации ваз 2107 инжектор где находится

1. При холодном двигателе открыть капот и снять пластиковый колпачок с торца топливной рампы (схема, поз. 1).

2. Подставив небольшую емкость под штуцер, сбросить давление в сети нажатием на золотник. Выкрутить золотник, как показано на фото.

3. Надеть шланг манометра и для запуска насоса проводом соединить плюсовую клемму аккумулятора с контактом на диагностическом разъеме. Маркировка контакта — «11», проверочное время — 10 сек. Зажигание должно быть выключено.

Сразу после запуска напор насоса может упасть, а потом снова подняться и стабилизироваться. Если верхний порог давления превышен (3,9 бар), то явно виноват регулятор давления топлива. При слабом напоре (3,6 бар и ниже) возможно несколько вариантов:

• грязный фильтр тонкой очистки;
• одна или несколько форсунок потеряли герметичность;
• плохо качает сам бензонасос;
• вышел из строя РДТ.

Дальнейшая диагностика ведется методом исключения. Отмести протекающие форсунки достаточно просто: надо повторить проверку и после стабилизации напора пережать резиновый шланг топливной магистрали. Если давление упадет, то причина, скорее всего, в форсунках. Тут есть нюанс: после их проверки и замены может оказаться, что ситуация не изменилась.

Это означает, что дефект в системе не один, а несколько, и нужно продолжать диагностику до конца. Засоренный фильтр легко заменить на новый или удалить из сети на время проверки, соединив трубки напрямую. Плохо работающий насос можно исключить только путем разборки узла, находящегося внутри бака Лады Калины.

Демонтаж и сборка ДУТ в ВАЗ 2110

Замена датчика топлива в проводится таким образом:

• с помощью ключа на 17 отсоединяются топливные трубки на подачу, возврат и смещаются на бок;
• освобождается прижимное кольцо, используя торцевую головку на 7. В случае если гайки закоксовались, приржавели, рекомендуется применить WD-40 или подобное средство, а ослабить затяжку можно с помощью легких ударов острой частью молотка по боковой части гайки;
• поддетое кольцо отверткой снимается. Топливный модуль вынимается аккуратно, наклоняя его, чтобы не согнуть;
• крестообразной отверткой откручивается датчик уровня топлива от модуля;
• снятый ДУТ заменяется, регулируется или если есть возможность восстанавливается.

Монтаж его проводится в обратном порядке. При сборке для уплотнения используют герметик, устойчивый к бензину.
