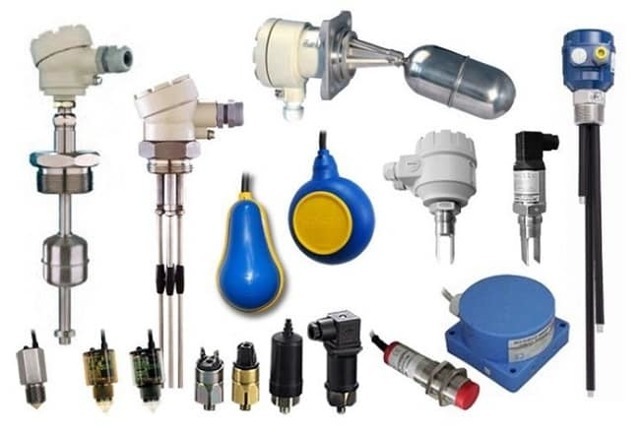

Датчик уровня воды в баке, емкости, резервуаре: поплавковые, ультразвуковые, кондуктометрические - Портал bigamotor.ru

Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня.

Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы.

Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.

Конструкция и принцип действия

Конструктивное исполнение измерительных устройств данного типа определяется следующими параметрами:

Функциональностью, в зависимости от этого устройства принято делить на сигнализаторы и уровнемеры. Первые отслеживают конкретную точку заполнения резервуара (минимальную или максимальную), вторые осуществляют беспрерывный мониторинг уровня.
Принципом действия, в его основу может быть положены: гидростатика, электропроводность, магнетизм, оптика, акустика и т.д. Собственно, это основной параметр, определяющий сферу применения.
Методом измерения (контактный или бесконтактный).

Помимо этого, особенности конструкции определяет характер технологической среды. Одно дело — измерять высоту питьевой воды в баке, другое — проверять наполнение резервуаров для промышленных стоков. В последнем случае необходима соответствующая защита.

Виды датчиков уровня

В зависимости от принципа действия, сигнализаторы принято делить на следующие виды:

поплавочного типа;
использующие ультразвуковые волны;
устройства с емкостным принципом определения уровня;
электродные;
радарного типа;
работающие по гидростатическому принципу.

Поскольку эти типы наиболее распространены, рассмотрим каждый из них в отдельности.

Поплавковый

Это наиболее простой, но, тем не менее, действенный и надежный способ измерения жидкости в баке или другой емкости. С примером реализации можно ознакомиться на рисунке 2.

Конструкция состоит из поплавка с магнитом и двух герконов, установленных в контрольных точках. Кратко опишем принцип действия:

Емкость опустошается до критического минимума (А на рис. 2), при этом поплавок опускается до уровня, где расположен геркон 2, он включает реле, подающее питание на насос, закачивающий воду из скважины.
Вода доходит до максимальной отметки, поплавок поднимается до места расположения геркона 1, он срабатывает и реле отключается, соответственно, двигатель насоса прекращает работать.

Такой герконовый сигнализатор сделать самостоятельно довольно просто, а его настройка сводится к установке уровней включения-выключения.

Заметим, что если правильно выбрать материал для поплавка, датчик уровня воды будет работать, даже при наличии слоя пены в резервуаре.

Ультразвуковой

Этот тип измерителей может использоваться как для жидкой, так и сухой среды, при этом у него может быть аналоговый или дискретный выход.

То есть, датчик может ограничивать заполнение по достижению определенной точки или отслеживать его постоянно. Устройство включает в себя ультразвуковой излучатель, приемник и контроллер обработки сигнала.

Принцип работы сигнализатора продемонстрирован на рисунке 3.

Работает система следующим образом:

излучается ультразвуковой импульс;
принимается отраженный сигнал;
анализируется длительность затухания сигнала. Если бак полный, она будет короткой (А рис. 3), а по мере опустошения начнет увеличиваться (В рис. 3).

Ультразвуковой сигнализатор бесконтактный и беспроводной, поэтому он может использоваться даже в агрессивных и взрывоопасных средах. После первичной настройки, такой датчик не требует никакого специализированного обслуживания, а отсутствие подвижных частей существенно продлевает срок эксплуатации.

Электродный

Электродные (кондуктометрические) сигнализаторы позволяют контролировать один или несколько уровней электропроводящей среды (то есть, для измерения наполнения бака дистиллированной водой они не подходят). Пример использования устройства приведен на рисунке 4.

В приведенном примере задействован трехуровневый сигнализатор, в котором два электрода контролируют заполнение емкости, а третий является аварийным, для включения режима интенсивной откачки.

Емкостной

При помощи этих сигнализаторов можно определять максимальное заполнение емкости, причем, в качестве технологической среды могут выступать как жидкость, так и сыпучие вещества смешанного состава (см. рис. 5).

Принцип работы сигнализатора такой же, как у конденсатора: проводится измерение емкости между пластинами чувствительного элемента. Когда она достигнет порогового значения, подается сигнал на контроллер. В некоторых случаях задействовано исполнение «сухой контакт», то есть уровнемер работает через стенку бака в изоляции от технологической среды.

Данные устройства могут функционировать в широком температурном диапазоне, на них не влияют электромагнитные поля, а срабатывание возможно на большом расстоянии. Такие характеристики существенно расширяют сферу применения вплоть до тяжелых условий эксплуатации.

Радарный

Этот вид сигнализаторов можно действительно назвать универсальным, поскольку он может работать с любой технологической средой, включая агрессивную и взрывоопасную, причем, давление и температура не будут влиять на показания. Пример работы устройства приведен на рисунке ниже.

Устройство излучает радиоволны в узком диапазоне (несколько гигагерц), приемник ловит отраженный сигнал и по времени его задержки определяет наполняемость емкости.

На измеряющий датчик не влияет давление, температура или характер технологической среды. Запыленность также не отражается на показаниях, чего не скажешь о лазерных сигнализаторах.

Также необходимо отметить высокую точность приборов данного типа, их погрешность составляет не более одного миллиметра.

Гидростатический

Эти сигнализаторы могут измерять как предельное, так и текущее заполнение резервуаров. Их принцип действия продемонстрирован на рисунке 7.

Устройство построено по принципу измерения уровня давления, произведенного столбом жидкости. Приемлемая точность и небольшая стоимость сделали данный вид довольно популярным.

В рамках статьи мы не можем осмотреть все типы сигнализаторов, например, ротационно-флажковых, для определения сыпучих веществ (идет сигнал, когда лепесток вентилятора застрянет в сыпучей среде, предварительно вырыв приямок). Так же нет смысла рассматривать принцип действия радиоизотопных измерителей, тем более рекомендовать их для проверки уровня питьевой воды.

Как выбрать?

Выбор датчика уровня воды в резервуаре зависит от многих факторов, основные из них:

Состав жидкости. В зависимости от содержания в воде посторонних примесей может меняться плотность и электропроводность раствора, что с большой вероятностью отразится на показаниях.
Объем резервуара и материал, из которого он изготовлен.
Функциональное назначение емкости для накопления жидкости.
Необходимость контролировать минимальный и максимальный уровень, или требуется мониторинг текущего состояния.
Допустимость интеграции в систему автоматизированного управления.
Коммутационные возможности устройства.

Это далеко не полный список для выбора измерительных приборов данного типа. Естественно, что для бытового назначения можно существенно сократить критерии отбора, ограничив их объемом резервуара, типом срабатывания и схемой управления. Существенное сокращение требований делает возможным самостоятельное изготовление подобного устройства.

Делаем датчик уровня воды в резервуаре своими руками

Допустим, есть задача автоматизировать работу погружного насоса для водоснабжения дачи.

Как правило, вода поступает в накопительную емкость, следовательно, нам необходимо сделать так, чтобы насос автоматически выключался при ее заполнении.

Совсем не обязательно для этой цели покупать лазерный или радиолокационный сигнализатор уровня, собственно, никакой приобретать не нужно. Несложная задача требует простого решения, оно показано на рисунке 8.

Для решения задачи понадобится магнитный пускатель с катушкой на 220 вольт и два геркона: минимального уровня — на замыкание, максимального — на размыкание. Схема подключения насоса проста и, что немаловажно, безопасна. Принцип работы был описан выше, но повторим его:

По мере набора воды поплавок с магнитом постепенно поднимается, пока не дойдет до геркона максимального уровня.
Магнитное поле размыкает геркон, отключая катушку пускателя, что приводит к обесточиванию двигателя.
По мере расхода воды, поплавок опускается, пока не достигнет минимальной отметки напротив нижнего геркона, его контакты замыкаются, и поступает напряжение на катушку пускателя, подающего напряжение на насос. Такой датчик уровня воды в резервуаре может работать десятилетиями, в отличие от электронной системы управления.

Источник:

Поплавковый выключатель уровня воды

17 марта 2017 г. в 17:13
1298

Многие производственные процессы современной промышленности связаны с использованием в работе воды и различных водных растворов. Вода применяется для охлаждения, промывания, получения пара, поддержания концентрации растворов химических веществ, в ходе производства продуктов питания и для решения множества других задач. В связи с этим большое внимание уделяется вопросам контроля уровня жидких продуктов на основе воды.

Современный рынок промышленного оборудования предлагает большой выбор разнообразных устройств, предназначенных для измерения, контроля и сигнализации уровня жидких продуктов — от самых простых датчиков до сложных высокотехнологичных уровнемеров. Для контроля уровня воды чаще всего применяются самые простые — поплавковые датчики.

В основе устройства поплавковых выключателей уровня воды лежит использование поплавка, размещаемого в контролируемой емкости, резервуаре или водоеме на кабеле или специальном стержне. При изготовлении датчика особое внимание уделяется используемым материалам, а также размерам поплавка.

Благодаря этому независимо от уровня воды в резервуаре поплавок остается на поверхности воды. Также важно, чтобы места соединения элементов выключатели обладали высокой герметичностью для исключения возможности попадания жидкости на контакты прибора.

Срабатывание датчика происходит за счет замыкания или размыкания контактов при изменении уровня воды.

Самые простые виды датчиков представляют собой механические поплавковые выключатели уровня воды, предназначенные для контроля заданного предельного уровня. Срабатывание выключателя происходит при достижении водой необходимого уровня, на котором установлен датчик.

В результате поплавок выключателя всплывает и вызывает замыкание контактов через специальный шток. Соответственно при снижении уровня поплавок опускается, возвращая контакты в исходное положение.

Подобный вид поплавковых выключателей уровня, несмотря на простоту, может свободно использоваться в автоматизированных управляющих системах с небольшим функционалом для сигнализации предельного уровня воды.

Еще один вид простых устройств — кабельные поплавковые датчики уровня воды. В этом случае используется поплавок специальной формы, меняющий угол наклона в зависимости от уровня воды в емкости.

Соответственно при изменении угла встроенные контакты замыкаются или размыкаются, что в свою очередь приводит к срабатыванию датчика или возвращению в исходное положение. Кабельные поплавковые выключатели уровня воды могут использоваться как в закрытых емкостях, так и в открытых резервуарах и водоемах, в том числе бассейнах, колодцах, водохранилищах и т.д.

При этом кабельные датчики способны напрямую управлять насосным оборудованием, запуская или останавливая процесс наполнения емкости или откачки воды.
Самой распространенной группой поплавковых датчиков уровня воды являются магнитно-поплавковые или герконовые датчики.
В этом случае для работы используются специальный магнитный поплавок, который при изменении уровня воды перемещается и воздействует на герконовые контакты датчика.
Дополнительным преимуществом магнитных датчиков является использование для переключения состояний датчика герконов — герметичных контактов, что гарантирует защиту от контакта с водой.
Магниточувствительные датчики отличаются широкими возможностями применения и могут использоваться не только в качестве поплавковых датчиков уровня воды, но и для работы с другими видами жидких продуктов.
Конструкция магнитных датчиков существенно различается в зависимости от области применения и поставленных задач.
При этом помимо стандартных исполнений многие производители предлагают и специализированные серии устройств, предназначенные для использования с опасными и агрессивными веществами, в условиях повышенных температур или высокой вероятности возникновения взрывов.

Преимуществом всех видов поплавковых выключателей уровня воды является простота их установки и эксплуатации. Чаще всего датчики поплавкового типа используются в качестве сигнализаторов предельного уровня воды в емкости.

Это обусловлено самим принципом работы поплавка. Исключением могут стать только магнитные датчики с несколькими парами контактов, расположенных на разном уровне.

В этом случае один датчик может использоваться для контроля одновременно нескольких заданных уровней воды и отличается большей функциональностью.

Если вы столкнулись с проблемой выбора поплавкового выключателя уровня воды, вы можете обратиться к инженерам компании «РусАвтоматизация». Специалисты нашей компании помогут вам подобрать оптимальный вариант устройства, подходящий под конкретные условия применения.

Источник: Компания «РусАвтоматизация»
