Датчик детонации Мазда 3: где стоит, замена, для чего нужен

Функционирование электронной системы управления двигателя Мазда 3 обеспечивается многочисленными датчиками. Выход из строя любого элемента влечет переход системы в аварийный режим и неправильную работу двигателя, сопровождающуюся повышенным расходом топлива, детонацией. На панели загорается контрольная лампа, а диагностический сканер выдает ошибку Р0328.

Основные датчики Мазда 3: Назначение и описание

Современный автомобиль оборудован множеством электронных и электронно-механических систем, имеющих свои датчики.

Электрические сигналы от датчиков поступают в электронный блок управления, а тот в соответствии с заложенной программой приводит в действие исполнительные механизмы. Датчики применяются практически во всех системах Мазда 3.

Они используются в системах безопасности, измеряют температуру, количество топлива, давление и расход воздуха, температуру охлаждающей жидкости, состав отработавших газов.

Основные датчики Мазда 3:

Датчик массового расхода воздуха (ДМРВ) устанавливается между воздушным фильтром и дроссельной заслонкой. Принцип работы датчика основан на изменении сопротивления терморезистора при прохождении через него потока воздуха. Информация о количестве воздуха, поступающего во впускной коллектор, используется для создания оптимального соотношения топливовоздушной смеси.
Датчик положения коленчатого вала расположен на блоке цилиндров в районе маховика. Принцип работы основан на эффекте Холла. Служит для измерения частоты вращения коленчатого вала.

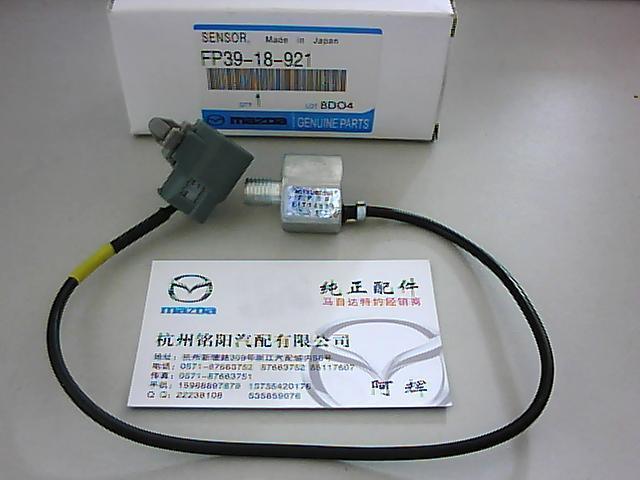

Датчик детонации Мазда 3 представляет собой пьезоэлемент. Отслеживает уровень детонации двигателя, который служит для регулирования угла опережения зажигания. Принцип устанавливается на блоке цилиндров двигателя.
Датчик кислорода находится на выпускном тракте и определяет содержание кислорода в отработавших газов. Второй кислородный датчик устанавливается после каталитического нейтрализатора для оценки эффективности его работы.
Датчик положения дроссельной заслонки. Состоит из чувствительного элемента – резистора. Контролирует угол поворота дроссельной заслонки.
Датчик температуры охлаждающей жидкости. Устанавливается в головке блока цилиндров. Представляет собой терморезистор.
Датчик давления масла разделяется гибкой мембраной на две части. В зависимости от давления мембрана прогибается, изменяя сопротивление сенсора.
Датчик уровня топлива, который через поплавок, изменяет сопротивление резистора и контролирует количество топлива в баке.

Датчики двигателя — основные неисправности и порядок замены

Возможные неисправности любого датчика:

обрыв провода датчика;
замыкание электрической цепи датчика;
выход из строя самого датчика.

Датчик детонации

В случае неисправности датчика детонации Мазда 3 загорается индикатор на приборной панели с выдачей ошибки P0328 – «повышенный уровень детонации». При отказе датчика ЭБУ заносит в память код неисправности и использует резервную программу управления двигателем (с уменьшенным углом опережения зажигания для исключения детонации).

Основные неисправности датчика детонации:

обрыв сигнального провода датчика, либо нарушение его экранирующей оболочки;
замыкание электрической цепи датчика;
выход из строя самого датчика детонации.

Датчик детонации закреплен на передней стенке блока между вторым и третьим цилиндрами. Замену датчика возможно выполнить самостоятельно. Для этого необходимо:

отключить отрицательную клемму АКБ и разъем ЭБУ;
сбросить давление в топливной магистрали;
снять следующие элементы: пластиковые накладки двигателя, ЭБУ, воздушный фильтр, воздузозаборник, дроссельная заслонка, все разъемы, клипсы и шланги на впускном коллекторе, топливную рампу с форсунками;
отвернуть болты крепления впускного коллектора и отвести его в сторону радиатора;
открутить датчик детонации головкой на 24;
установить и закрепить новый датчик;
все детали установить в порядке, обратном снятию.

Датчик давления масла

Основные неисправности датчика давления масла:

обрыв или замыкание в цепи датчика;
потеки масла через датчик;
выход из строя самого датчика давления масла.

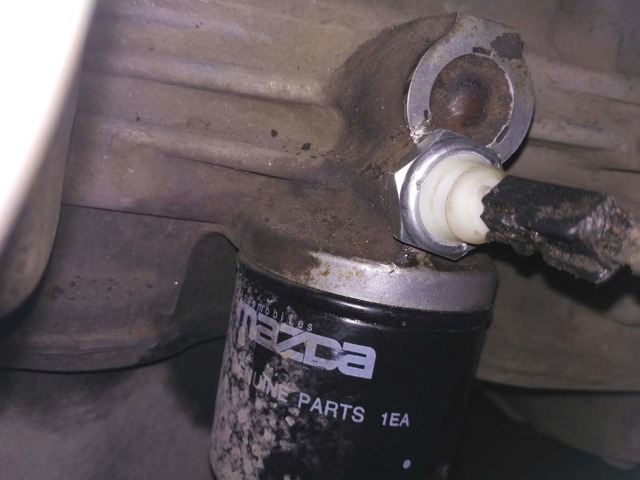

Датчик давления масла установлен в блоке цилиндров над масляным фильтром. Порядок замены элемента:

Снимаем разъем с датчика, нажимая на фиксатор.
Ключом на 24 выкручиваем старый датчик.

Аккуратно от руки закручиваем новый датчик и доворачиваем ключом. Момент затяжки 12-15 Н*м.

Подключаем разъем.
Заводим двигатель и проверяем отсутствие потеков масла через датчик.

Контрольная лампа давления масла должна погаснуть сразу после запуска двигателя!

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости Мазда 3 установлен в отверстие корпуса распределителя охлаждающей жидкости.

ВАЖНО! Замену датчика температуры охлаждающей проводить только на холодном двигателе.

Операцию проводим в следующей последовательности:

отсоединяем колодку от датчика температуры;
выкручиваем старый датчик ключом на 14;
при установке нового датчика замените резиновое уплотнительное кольцо;

Момент затяжки: двигатели ZY-VE, Z6 16 — 24 Н*м, LF-DE, L3-VE — 10-14Н*м;

подсоединяем разъём;
доливаем охлаждающую жидкость и пускаем двигатель.

Датчик кислорода

Датчики концентрации кислорода установлены на элементах системы выпуска отработавших газов. Датчик перед нейтрализатором — управляющий, датчик на выходе из нейтрализатора – диагностический.

Неисправность любого датчика приводит к увеличению расхода топлива и токсичности отработавших газов. Для замены датчика кислорода потребуется:

отсоединить колодку проводов;
вывернуть датчик кислорода ключом на 22;
установить новый датчик и подключить колодку.

Датчик массового расхода воздуха

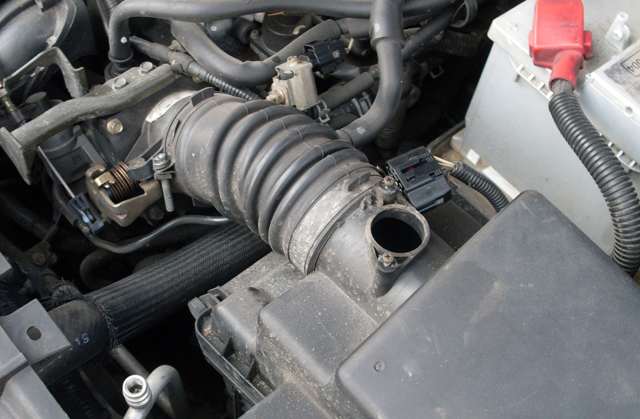

Датчик массового расхода воздуха установлен в отводящем патрубке воздушного фильтра. При неисправности ДМРВ блок управления выдает код неисправности и использует резервную программу управления двигателем, рассчитывая приблизительный расход воздуха по частоте вращения коленчатого вала и положению дроссельной заслонки.

Порядок замены ДМРВ:

отключаем электрический разъем от датчика;
выкручиваем отверткой 2 винта крепления датчика и извлекаем его из патрубка;
заменяем уплотнительное кольцо и устанавливаем новый датчик в обратном порядке.

Датчик холостого хода

Датчик холостого хода Мазда 3 закреплен в корпусе дроссельной заслонки. При неисправности клапана плавают обороты на холостом ходу Мазда 3, либо ощущается вибрация на холостых оборотах Мазда 3.

Если датчик холостого хода вибрирует, необходима его чистка или замена. Для этого:

снимаем верхнюю часть воздушного фильтра;
головкой на 8 откручиваем 4 болта крепления и снимаем дроссельную заслонку;
отсоединяем разъемы с дросселя и с датчика холостого хода;
устанавливаем новый датчик холостого хода и собираем в обратном порядке.

Датчик скорости

Датчик скорости устанавливается на картере коробки передач. Датчик с переменным магнитным сопротивлением, вырабатывающий импульсы напряжения, как только скорость движения автомобиля превысит 4,8 км/ч.

Импульсы с датчика используются ЭБУ для управления продолжительностью впрыска топлива и переключением режимов трансмиссии.

На версиях с механической коробкой передач используется один датчик скорости, на моделях с автоматической трансмиссией — два датчика: один соединен с вторичным валом коробки передач, второй, — с промежуточным валом. Неисправности датчиков приводят к проблемам с переключением передач.

Замена:

Отсоедините разъем от датчика скорости.
Выверните винт и снимите датчик.
Установите исправный датчик скорости в обратном порядке, заменив уплотнительное кольцо.

Датчики автомобиля — основные неисправности и порядок замены

Антиблокировочная система Мазда 3 одна из важнейших систем безопасности. Датчик АБС устанавливается на каждом колесе и служит для контроля скорости вращения.

Датчик АБС

Датчики АБС должны всегда находиться в исправном состоянии. При неисправности датчика загорается индикатор аварийной работы системы. Замена проводится в следующем порядке:

Поддомкрачиваем и снимаем колесо, на котором меняется датчик АБС.
Отворачиваем три болта крепления датчика и снимаем его.
Отгибаем край подкрылка и отсоединяем клемму электропроводки.
Устанавливаем новый датчик на место.

Датчик уровня топлива

Датчик уровня топлива расположен в топливном баке и закреплен на топливном насосе. Возможными неисправностями датчика являются:

завышенный или заниженный уровень топлива из-за несоответствия напряжения датчика реальному количеству топлива;
отсутствие показаний из-за обрыва цепи или неисправности самого датчика.

Для замены датчика уровня топлива необходимо произвести демонтаж топливного бака.

Датчик света. Датчик дождя

На Мазда 3 устанавливается совмещенный датчик света и дождя, который закрепляется на лобовом стекле.

Для замены датчика необходимо:

снять верхнюю и нижнюю крышку зеркала заднего вида в салоне;
вывести из зацепления пружинные зажимы с двух сторон и снять датчик с лобового стекла;
отсоединить разъем от датчика света и дождя;
очистить место установки на лобовом стекле;
установить новый датчик в обратном порядке.

Напоминаем, что эксплуатация автомобиля с неисправным датчиком детонации не рекомендуется, поскольку в двигателе из-за детонирующего эффекта возникают необратимые разрушительные изменения, которые впоследствии могут стать причиной капитального ремонта всего силового агрегата.

Как поменять основные датчики на Мазде третьего поколения своими руками?

Чтобы обеспечить оптимальную работу основных систем, конструкторы автомобилей Мазда оснащают свои транспортные средства различными датчиками и контроллерами. При этом основные регуляторы выводятся на приборную панель, чтобы водитель всегда был оповещен об их состоянии. Из этого материала вы узнаете, как производится замена датчика детонации Мазда 3 и других основных контроллеров своими руками.

Замена регуляторов на Мазда три может быть проведена как в домашних условиях, так и на СТО. Поскольку в этом, в принципе, нет ничего сложного, то рассмотрим процесс замены основных устройств в домашних условиях.

Детонации

Детонационный контроллер в этих авто монтируется за впускным коллектором, на БЦ. Он предназначен для передачи импульсов, на основе которых ЭБУ в автоматическом режиме изменяет угол опережения зажигания.

При этом угол должен быть таким, чтобы при работе двигателя не было детонации. В том случае, когда элемент ломается, на приборке должна загореться соответствующая лампочка.

Поскольку детонация при работе мотора губитель влияет на состояние силового агрегата в целом, замена девайса должна производиться сразу же после обнаружения симптомов неисправности.

Детонационный контроллер для автомобиля Мазда

Если вы решили поменять элемент самостоятельно, то просто придерживайтесь инструкции по замене:

Сначала откройте капот и отключите клеммы аккумуляторной батареи.
Далее, демонтируйте крепления и снимите впускной коллектор, так вы сможете получить доступ к девайсу.
Отключите штекер питания устройства от бортовой сети.
Извлеките регулятор и произведите его замену на новый. Следует отметить, что при установке нужно соблюсти момент затяжки, он может быть разным для каждого отдельного двигателя. Подробная информация о том, какой момент затяжки должен быть, читайте в сервисной книжке к машине.

АБС

Датчик антиблокировочной тормозной системы всегда должен быть исправным, особенно, если автомобиль используется в зимнее время года. В зависимости от спецификации авто, на нем может стоять несколько регуляторов, обычно, по одному на каждое колесо. Если датчик АБС выходит из строя, на приборке будет гореть индикатор системы при запущенном моторе.

Замена в данном случае выглядит так:

Открутите болты колеса, на котором вы будете менять устройство.
Поставьте автомобиль на домкрат.
После демонтажа вы увидите девайс, который крепится при помощи трех болтиков. Вам нужно их открутить.
За подкрылком имеется клемма, ее нужно отключить. После этого девайс меняется на новый, колесо ставится на место (автор видео — Валерий Новиков).

Температуры наружного воздуха

Внешний датчик температуры наружного воздуха используется для передачи ан блок управления информации о температуре воздуха на улице. Впоследствии эти данные предоставляются водителю. О том, что устройство вышло из строя, можно понять только по нескольким признакам — температура вовсе не показывается на дисплее или вы на 100% уверены, что она неправильная.

Устройство находится в моторном отсеке, между передним бампером и радиатором. Если будете смотреть на двигатель спереди, то девайс расположен чуть правее от радиатора. В замене нет ничего сложного — нужно просто снять крепление и демонтировать контроллер, заменив его на новый.

Давления масла

1. ДДМ для Мазда 3 2. Кислородный контроллер Мазда 3. ДТНВ (наружного воздуха)

Если вы хотите поменять устройство, то должны знать, что расположено оно в моторном отсеке, прямо над масляным фильтром. Датчик давления масла может сообщить автовладельцу о недостаточно или слишком высоком уровне давления моторной жидкости в системе. Как правило, необходимость замена появляется в результате того, что устройство сообщает о плохом давлении в системе, при этом по факту оно нормальное.

Процедура замены осуществляется следующим образом:

Отсоединяется контакт устройства.
Деталь выкручивается и извлекается.
Далее, по резьбе необходимо наживить новый регулятор и закрутить его. Момент затяжки в данном случае составляет 12-15 Нм. Можно просто затянуть устройство не сильно, чтобы не повредить резьбу.

Кислорода

Датчик кислорода или лямда-зонд монтируется в выхлопную систему и контролирует содержание кислорода в выхлопных газах, тем самым ЭБУ по его показаниях регулирует топливную смесь.

Если контроллер выходит из строя, оптимальная работа двигателя может быть нарушена, при этом расход топлива может увеличиться в несколько раз. Если смотреть на двигатель спереди, то вы сможете увидеть регулятор в районе верхнего левого угла мотора.

Для замены вам нужно будет только отсоединить питание от устройства и демонтировать его, после чего установить новый девайс.

Видео «Замена ДУТ на примере Mazda Familia»

Как правильно поменять датчик уровня топлива — на видео ниже представлен процесс замены на примере автомобиля Mazda Familia (автор ролика — Oleg Shultc).

Автомобили admin26.02.2020

Мое приветствие! Месяц назад выскочил чек. Номер ошибки «бортовик» сказал мне сразу – P0328

(высокий уровень сигнала с датчика детонации). Не долго думаю решил просто заменить датчик детонации и сразу прокладки впускного коллектора. От появления чека до ликвидации проблемы прошла неделя не меньше, машина вела себя адекватно. Оригинальныйдатчик детонации (№

ZJ0118921)
MITSUBISHI
E001T50371
VICTOR REINZ 71-54049-00
ZJ01-13-111
Z6TM-13-111

стоит порядка 3200-3500 рублей. Вскоре выяснил, что есть оригинальная замена этого датчика от компании за номером . Что самое интересно зачастую покупая оригинал MAZDA вы увидите на датчике надпись Митсубиши. Стоит данный датчик в 2 раза дешевле (!). Также купил прокладки – цена 270 рублей. Оригинальный номер либо .

Собственно, процесс замены:Снимаем клемму «минус» с аккумулятора. Ждем пока движок остынет.1 – Снимаем всю воздушную систему вместе с мозгами. Снимается не трудно (см. фото). Снизу на систему крепятся шланги — при снятии и установке обратно — учтите это.

Заодно можно проверить состояние воздушного фильтра. Протереть тряпкой пыль, выбить фильтр от пыли или заменить его. В процессе разбора я делал промежуточные фото коммутаций, чтобы подстраховаться и при сборке обратно не возник вопрос куда крепится та или иная трубка или провод. 2

– Далее снимаем тросик с дроссельной заслонки.3 — Снимаем топливную рампу и аккуратно отодвигаем в сторону (крепится на 2х болтах).

Рампу вместе с форсунками только вынул с коллектора (двигателя) полностью ее можно не отсоединять. Уплотнительные кольца на форсунках были в нормальном состоянии, не менял, более того новых даже не было в наличии.

Но иногда лучше перед заменой ДД запастись и кольцами для форсунок.

4
5
6
ДМРВ

– Отсоединяем все лишнее от дроссельной заслонки, откручиваем (3 болта на 12) и отодвигаем ее в сторону, по ходу действия можно ее почистить с помощью очистителя карбюратора. Но так как дроссель я чистил ранее, то он был чистым. – Отсоединяем все шланги и провода, прикрепленные к коллектору, так как они будут мешать его снимать. Самый геморрой во всей это замене, это фишки проводов, которые фиксируются снизу коллектора и приходилось их снимать почти на ощупь и также одевать обратно. Делал с другом, было проще. – И наконец снимаем сам коллектор. Откручиваем 5ть болтов сверху и один сбоку справа.

– не чистил. Меняли уже под вечер–ночь и времени не было уделить ему внимание. Если нужно будет – сниму позже и почищу.

Этой записи бы небыло, если бы во многочисленных записях по замене было указано усилие, с каким нужно затягивать датчик детонации. 9/10 тянут датчик от фонаря, расчитывая усилие «на глаз».

Mazda 3 Nomikomu › Logbook › #40. Датчик детонации Mazda ZJ01-18-921 и замена прокладок ВК

Способов снятия/установки ДД несколько: — использовать спец интрумент — разобрать разъем датчика — обрезать разъем датчика и затянуть его накидным ключом.

Я пошел первым путем, благо выручил друг, фанат качественного инструмента. Фото «вороньей лапы» для снятия ДД ниже.

Краткий алгоритм замены ДД

: — Снимаем крышку аккумуляторного отсека. — Отсоединяем провод от отрицательной клеммы аккумуляторной батареи. — Снимаем впускной коллектор. — Отсоединяем разъём от датчика ДД. — С помощью спецприспособления откручиваем ДД. — Установка нового датчика производится в последовательности, обратной снятию.

Но, как вы понимаете, не все так просто. Сам сервисный мануал по снятию впускного коллектора лежит здесь, пользуйтесь — INTAKE-AIR SYSTEM REMOVAL/INSTALLATION [Z6] Ниже его расшифровка и практические комментарии. 1. Сбрасываем давление в топливной магистрали.

Сервисная инструкция здесь — BEFORE SERVICE PRECAUTION. — Открываем крышку топливного бака, что бы сбросить давление внутри бака. — Снимаем реле топливного насоса (на картинке)

2. Снимаем минусовую клемму аккумуляторной батареи
— BATTERY REMOVAL/INSTALLATION [Z6]
3. Снимаем элементы согласно картинке ниже:

От себя — нужно отключить все разъемы, которые идут с жгутом от блока PCM, и один разъем слева от коллектора, около бачка ГУР. После того, как открутили коллектор — нужно отсоединить слева (около бачка ГУР) патрубок, очень не удобно, места мало. Также нужно отсоединить все клипсы и хомут внизу коллектора, который держит патрубок охлаждения (я его сломал, нужно ставить новый).

Схема электрооборудования автомобиля ВАЗ-2108, ВАЗ-2109

4. Замена датчика детонации.

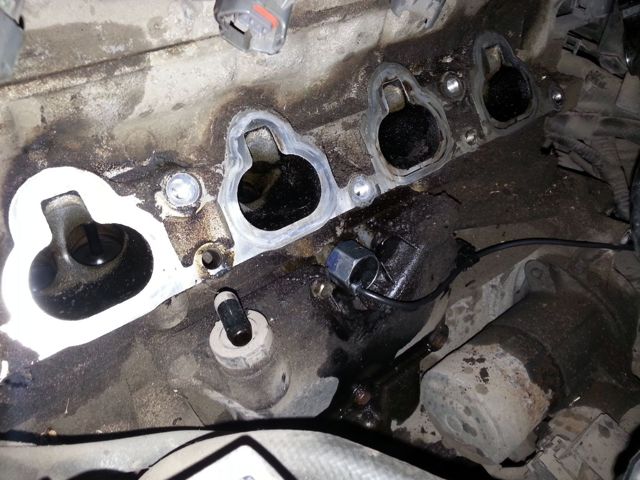

Наконец, добрались до датчика детонации.

Старый датчик оказался оплавленным и при проверка тестером показал обрыв.
