С приходом в систему управления двигателем внутреннего сгорания электронных процессорных устройств и инжекторных систем образования топливовоздушной смеси, потребовалось использование специальных датчиков, определяющих параметры массового потока во впускном коллекторе. Первым стал датчик массового расхода воздуха.
Что такое ДМРВ в машине
Контроллер, управляющий количеством впрыснутого форсункой топлива, должен получать сведения о массовом потоке, движущемся по впускному коллектору. Для этого используются показания ДМРВ – устройство фиксации массового расхода воздуха. Чем точнее информация, тем качественнее смесь.
Повод познакомиться с «железкой» ДМРВ и его месторасположением в двигателе появляется при первых симптомах неисправности датчика массового расхода воздуха. Причинами могут быть:
- нестабильная работа двигателя, как холостыми оборотами, так и при движении на трассе;
- стартует мотор с большим трудом, особенно, если до этого работал под нагрузкой;
- появление на приборной панели индикации, указывающей на проблемы с двигателем, и заметно возросло потребление топлива.
Устройство и работа датчика расхода воздуха (ДМРВ)
Учитывая тот факт, что АвтоВАЗ щедро натыкал датчиков массового расхода воздуха на все более-менее работящие машины, от десятки до четырнадцатой модели, стоит знать, как устроено и работает это чудо.
Принцип работы ДМРВ использует изменение температуры слоя металла в 0,07мм, наваренного на керамический слой датчика, или тонкой платиновой проволоки под действием потока воздуха. Установлен датчик массового расхода воздуха на специальной державке, и вынесен в центральную часть сечения воздушного коллектора перед дроссельной заслонкой для уменьшения влияния местных завихрений.
Кроме слоя платины, на поверхности кремниевого элемента наклеены два терморезистора для фиксации температур воздуха и чувствительного элемента.
Небольшая электросхема управляет процессом измерения, а при определенных условиях она же запускает режим самоочистки датчика от лаковых и масляных пленок грязи.
При этом на поверхности платины температура взлетает до 1000оС, и кислородом воздуха органические вещества переводятся в продукты сгорания.
Важно! Особую опасность для датчика расхода представляет минеральная пыль из тугоплавких оксидов металлов. Зачастую, в режиме очистки они «намертво» прикипают к платиновой пленке, тем самым создают теплоизоляционный слой, искажающий данные о расходе воздуха. Удалить такой налет с помощью простых растворителей – нереально.
Понятно, что признаки неисправности – вещь условная, проблемы могут не ограничиваться работоспособностью устройства измерения массового расхода, поэтому перед принятием решения о дальнейших процедурах стоит провести пару дополнительных тестов для диагностики ДМРВ.
Для этого можно выполнить:
- заезд с отключенным сенсором массового расхода;
- измерение показаний потенциала ДМРВ;
- старый военный трюк – временно заменить проблемный сенсор на заведомо исправный датчик массового расхода воздуха, взятый в аренду у доверчивого соседа.
Совет! Можно еще проверить состояние сенсора измерения массового расхода визуальным осмотром, но для этого понадобится опыт работы с подобными датчиками, что в большинстве доступно опытным мастерам. Налет пыли – это нехорошо, при этом не всегда означает приговор.
Если вы не являетесь счастливым обладателем контроллера ЭБУ Я7.2.М7.9.7., просто отключите колодку разъема на датчике расхода воздуха. При другом типе эбэушки тестирование неисправности не сработает.
Что будет, если отключить датчик массового расхода воздуха ДМРВ? Двигатель заведется и будет работать.
В таком случае логика контроллера, определившего полную неисправность датчика расхода воздуха из-за снятого контакта, переведет его в аварийный режим по сведениям о расходе воздуха и будет использовать свои усредненные значения и информацию о положении дроссельной заслонки.
На практике это будет означать повышение холостых оборотов до 1400 об/мин, в зависимости от убитости датчика положения заслонки. Самое главное, в ощущениях при контрольном разгоне вы почувствуете, что резвость и приемистость машины заметно увеличилась.
Вывод: вероятнее всего ДМРВ плох, но вот вопрос – насколько? Основная идея проверки задумана в том, чтобы не бросаться покупать и менять недешевый датчик массового расхода воздуха, а постараться найти компромисс.
Возможно, что мойкой или другими манипуляциями работу ДМРВ можно восстановить.
Замер потенциала на ДМРВ
Если на вашем авто стоит бошевский вариант датчика расхода с каталожными обозначениями 0280218004, -037, -116, проще и надежнее измерить непосредственно потенциал, выдаваемый датчиком массового расхода воздуха ДМРВ.
Меряем с помощью любого прибора, позволяющего работать с диапазоном в 0-2 В и точностью минимум в сотую вольта. Постарайтесь для измерений использовать проверенный прибор, без дополнительных удлинителей, проводов и иголок.

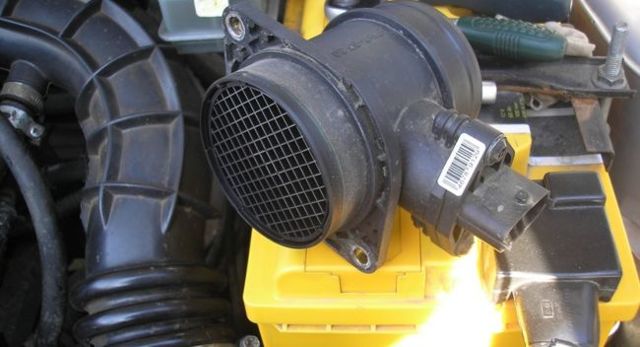

Найти корпус датчика ДМРВ в воздушном коллекторе достаточно просто. В фишку разъема, плотно закрытого резиновым колпачком, подходит жгут проводов разного цвета. В распиновке ДМРВ выделяют следующие:
- 1-й провод выдает входной сигнал датчика, обычно провод желтого цвета;
- 2-й и 3-й провода отвечают за электропитание, «+» и «-» соответственно;
- 4-й провод подсоединен к главному реле.
Для измерения потенциала используем первый и третий провод жгута. Вариантов подключения щупов измерительного устройства несколько, но точно не стоит использовать скрепки или тонкие острые проволочки. Они могут существенно повлиять на точность измерения. Можно тонко заточить медные наконечники щупов и проткнуть ими изоляцию проводов, как можно ближе к контактам.
Измерение выполняют при включенном замке зажигания, но заглушенном двигателе. Если подключение выполнено правильно, прибор покажет величину от 0,996 – для нового датчика, до 1,05 – для практически «мертвого» и требующего замены.
Для снятия датчика необходимо отвернуть его крепление на воздуховоде, расслабить хомут и отсоединить гофрированный кусок трубы.
Сам датчик крепится парой винтов, которые можно отвернуть ключом-десяткой, сняв фишку с проводами, можно аккуратно вынуть корпус из гнезда. Осматривая поверхность, можно разглядеть следы пыли и масла.
Наличие пятен и грязи подсказывает, что режим самоочистки ему уже не поможет. Но нужно найти причину загрязнения.
Обратите внимание на резиновое колечко уплотнения разъема. Оно выполняет функции блокирования возможного подсоса из подкапотного пространства в полость датчика грязного и забитого испарениями воздуха. При нормальном положении колечка подсоса, вероятнее всего, не было.
Чаще всего грязь на поверхности датчика оседает из-за плохого состояния воздушного фильтра. Иногда, по рекомендации многочисленных специалистов, автолюбители обрабатывают фильтрующий картридж специальным масляным аэрозолем.
Обычно такой препарат применяется на полнопроточных воздушных фильтрах нулевого сопротивления. Но эффект достигается для нового фильтра в течение тех же 5-10 тыс. км.
Специальной защиты для датчика массового расхода воздуха от микрочастиц пыли аэрозоль не создаст.
На видео – еще немного о датчике массового расхода топлива:
Всё, что нужно знать о датчиках массового расхода воздуха
Датчик массового расхода воздуха необходим двигателю, точнее электронному блоку управления двигателем, для правильного расчёта количества впрыскиваемого топлива.
Сразу отметим, что ДМРВ давно используются на всех бензиновых двигателях с электронным впрыском, а также на поздних дизелях под экологические нормы Евро-4 и выше. Но выполняемые задачи разные.
Дизелям ДМРВ нужен в первую очередь для того, чтобы ЭБУ мог корректно рассчитать объем подачи рециркулирующих отработавших газов.
Бензиновым моторам ДМРВ крайне необходим для соблюдения стехиометрической смеси. Напомним, что для успешного и полного сгорания смеси воздуха и бензина их пропорция по массе должна составлять 14,7 к 1. Т.е. на 14,7 кг должно приходиться 1 кг топлива. При такой пропорции все образуемые двигателем продукты сгорания нейтрализуются катализатором.
Если топливная смесь богатая, то в выхлопных газах будет много как несгоревшего топлива (углеводородов), так и угарного газа (СО, монооксид углерода).
Если топливная смесь бедная, то избыток кислорода, не участвующего в окислении топлива, соединяется с азотом. Напомним, что воздух, которым мы дышим и который попадает в цилиндры, на 78% состоит из азота. В условиях камеры сгорания кислород окисляет азот, образуются оксиды азота, приносящих много вреда экологии.
Сделаем небольшое лирическое отступление и отметим, что блок управления двигателем не во всех режимах придерживается стехиометрической смеси.
Например, при разгоне блок управления сознательно немного «богатит» смесь, чтобы обеспечить достаточный объем паров топлива. Добавим, что при разгоне показания с лямбда-зондов также не учитываются.
Также во время прогрева для компенсации плохой испаряемости топлива двигатель работает на богатой смеси без учета лямбда-регулирования.
- На нашем YouTube-канале вы можете посмотреть видеообзор про датчики массового расхода топлива.
- Выбрать и купить датчик массового расхода воздуха (ДМРВ, MAF-сенсор) для интересующей вас модели автомобиля вы можете в нашем каталоге б/у запчастей.
- НЕМНОГО ПРО ДАД

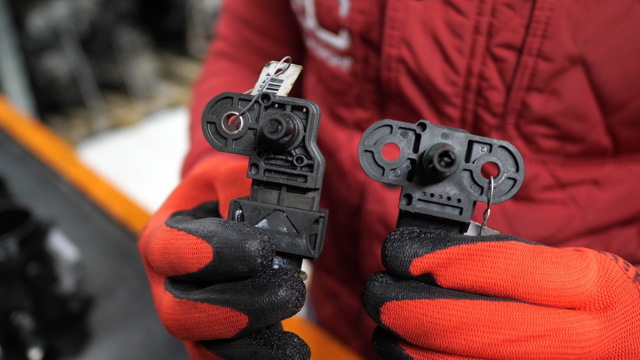

Для измерения расхода воздуха также используются датчики абсолютного давления. Их устанавливают во впускном коллекторе, они работают в паре с датчиком температуры воздуха.
На атмосферных моторах по разряжению во впускном коллекторе эти датчики измеряют количество фактически попавшего в цилиндры воздуха. В одиночку, т.е.
без ДМРВ, они применяются на простых бензиновых моторах и, кстати, обеспечивают более резвые отклики на газ, т.к. расположены близко ко впускным клапанам.
В паре с ДМРВ датчики абсолютного давления обязательно используются на моторах с турбонаддувом. Они просты и очень надежны, могут пострадать только от саже-масляного налета, но легко чистятся.
Выбрать и купить датчик абсолютного давления (ДАД, MAP-сенсор) для интересующей вас модели автомобиля вы можете в нашем каталоге б/у запчастей.
ОСНОВНЫЕ ТИПЫ РАСХОДОМЕРОВ
Итак, для измерения массы поступающего в двигатель воздуха используется ДМРВ. На моторах используется два основных типа «расходомеров». Это датчики с нитью и с плёночным чувствительным элементом. Они работают по приблизительно одинаковой схеме: измеряют объем проходящего воздуха нагреваемым элементом.
В ДМРВ с нитью чувствительным элементом является тонкая проволока (нить) из платины. Она расположена во впускном тракте после воздушного фильтра и до дроссельной заслонки в потоке воздуха.
Ток нагревает нить, воздух ее охлаждает. Температура нити – всегда поддерживается на уровне 120°…150° выше температуры проходящего воздуха.
Каким же образом нагретая проволока измеряет массу проходящего воздуха?
Все очень просто. Электрическое сопротивление нити зависит от ее температуры, а температуру «сбивает» поток воздуха. Следовательно, поддерживая температуру нити электрическим током, можно делать вывод об объеме проходящего через впускной тракт воздуха.
Собственно показания с ДМРВ с нагреваемой нитью представляют собой значения напряжения. Показания напряжения передаются в блок управления в виде выходного напряжения.
Далее ЭБУ по заложенным в программу значениям пересчитывает Вольты в объем поступающего в камеры сгорания кислорода.
На смену ДМРВ с нитью пришел пленочный датчик, он же термоанемометрический. Он появился еще в начале 1990-х как более точный измеритель массы воздуха и используются до сих пор. Чувствительный элемент с двумя терморезисторами и нагревательным резистором между ними. Также в нем присутствует датчик температуры воздуха, что дополнительно увеличивает его точность.
Пленочный ДМРВ работает очень просто: поток воздуха проходит вдоль терморезисторов (каждый из которых равномерно нагревается), охлаждает первый терморезистор, а ко второму воздух попадает уже подогретым.
В результате фиксируется разница температур терморезисторов, связанная с ней разница в электрическом сопротивлении, которую фиксирует электроника. Таким образом измеряется объем проходящего воздуха. Т.к.
у пленочного ДМРВ два чувствительных терморезистора, то они способны измерять как прямой, так и обратный поток воздуха.
ПЛЮСЫ И МИНУСЫ ДМРВ ДВУХ ТИПОВ
ДМРВ с нагреваемой нитью простой, неприхотливый, но неточный. Точность измерения массы воздуха не очень высокая, также он не учитывает обратный поток воздуха, из-за чего в некоторых режимах формируется бедная ТВС. Двигатели с таким датчиком не отвечают экологическим нормам Евро-4 и даже Евро-3. Зато с таким датчиком ничего не случается, даже загрязнение ему не страшно.
Для сохранения теплообмена при выключении зажигания на нить подается высокое напряжение, разогревающее нить до 500 градусов на несколько секунд. При этом сгорает вся оседающая на ней пыль и сажа. Если такого самоочищения недостаточно, нить ДМРВ прекрасно очищается спецсредствами.
Пленочные ДМРВ способны измерить обратный поток воздуха, который практически постоянно присутствует при работе двигателя. Обратный поток образуется при отражении воздуха от закрытых впускных клапанов.
Обратный поток измеряется просто: при охлаждении чувствительных элементов в обратном направлении, т.е. от двигателя к фильтру. Однако с обратным потоком в сторону ДМРВ летит сажа, масляные пары и другая грязь, производимая двигателем.
Бывают случаи попадания на чувствительный элемент соринок и даже насекомых через старый или некачественный воздушный фильтр.
СИМПТОМЫ НЕИСПРАВНОГО ДМРВ
Пленочный ДМРВ с покрытым грязью чувствительным элементом датчик начинает врать. Проблема с загрязнением очень серьезная и чистке он не поддается.
Если датчик врет, то блок управления двигателя выбирает неадекватное количество топлива и выставляет некорректный угол опережения зажигания. В итоге, нарушается работа двигателя. Машина тупит, льет много топлива или вообще не заводится из-за перелива топлива.
Двигатель будет относительно нормально работать с полностью неисправным или отключенным ДМРВ. Если сигнал с расходомера отсутствует, то блок управления двигателя использует расчетную модель массы воздуха, которая используется как раз в случае полной неисправности ДМРВ.
КАК ПРОВЕРИТЬ ДМРВ?
Еще раз упомянем, что ДМРВ с нитью, пока она цела, обычно никаких проблем не вызывают и в крайних случаях прекрасно чистятся бесконтактными чистящими средствами. Исправный ДМРВ при включенном зажигании и неработающем двигателе выдает напряжение в 1 Вольт.
Это напряжение можно измерить мультиметром между двумя сигнальными проводами. Как правило, это провода 3 и 5 (на датчиках Bosch) или 3 и 4 на датчиках Denso.
Если напряжение выше 1,03 Вольта, то он уже врет, но скорее всего, чистка нити может восстановить точность его показаний.
Таким же образом датчик можно проверить и снятый датчик без автомобиля. Нужно только подать на него 12 Вольт для питания по соответствующим проводам.
Капризные пленочные ДМРВ можно проверить мультиметром. Сам производитель, компания Bosch, рекомендует проверку напряжения покоя при неработающем двигателе и включенном зажигании: напряжение должно составлять 1 Вольт ровно. Разбежка может составлять до 0,02 Вольта.
Если напряжение на ДМРВ меньше 0,98 Вольт, то он точно подлежит замене. Если напряжение больше 1,02 Вольта, то ДМРВ скорее всего нужно менять.
Дело в том, как показывает практика, ДМРВ с напряжением в до 1,3 Вольта может оказаться исправным, и в то же время с напряжением в правильные 1 Вольт – неисправным.
Эту проверку нужно комбинировать со вторым способом. Второй способ подразумевает измерение пикового напряжения. Но тут есть нюансы. Если двигатель оборудован дроссельной заслонкой с троссовым приводом, то нужно на работающем на холостом ходу двигателе вручную резко открыть дроссель.
При этом на исправном ДМРВ напряжение подскочит до 4 Вольт и более. Если напряжение будет меньше 4 Вольт, то ДМРВ точно неисправен.
Правда, такой способ не подходит для диагностики турбомоторов, где ускорение потока воздуха происходит с заметной задержкой и может не вырастать до пиковых значений при прогазовках на неподвижном автомобиле.
На моторах с электронным дросселем проверка выполняется таким же образом, но есть два нюанса. Во-первых, открыть дроссель можно только нажатием акселератора.
Во-вторых, нужно точно знать пиковое напряжение конкретного исправного ДМРВ при такой проверке. Это значением может быть и ниже 4 Вольт. Т.е.
фактическое значение нужно измерять с неким корректным значением, которое вам известно из практики или из рекомендаций производителя автомобиля.
Самые современные пленочные расходомеры (типа HFM6) подают в ЭБУ цифровой частотный сигнал. Оценить работоспособность такого расходомера проверкой напряжения невозможно. Правда, такие датчики хорошо диагностируются встроенными средствами, и появляются ошибки, указывающие на слабый сигнал с расходомера.
Признаки и причины неисправности датчика массового расхода воздуха
Функционирование. При помощи этого устройства электронный управляющий блок автомобиля имеет возможность определить, какое количество воздуха всасывается автомобильным мотором.
Основываясь на поступивших данных, электроника машины в автоматическом режиме будет проводить регулировку топливного впрыска, когда топливо в требуемом объеме должно быть соединено внутри мотора с кислородом воздуха.
Это дает возможность создания оптимальной смеси топлива и воздуха, и обеспечивает идеальное ее сгорание.
Этот датчик может становиться и причиной возникновения неполадок в автомобиле, что обязательно отразится на качестве его мотора. Например, если устройство находится в неисправном состоянии, то мотору уже не удастся работать в оптимальном режиме. Тогда режим его работы изменится, а на приборной панели загорится значок «Check engine».
Главной отрицательной стороной такого воздушного расходомера становится его цена. К примеру, он может стоить от 3 до 30 тысяч рублей. Зависит это от того, для установки на какую модель автомобиля он используется и оригинальный или не оригинальный датчик принял решение поставить владелец.
Средняя же стоимость автомобильного датчика расхода воздуха колеблется от 3 750 до 12 тысяч рублей.
Определение неполадок. Наличие этого прибора не только необходимо для правильной работы мотора, но и регулировки объема вредных соединений в выхлопных газах автомобиля.
Если же расходомер находится в неисправном состоянии, или работает некорректно, то он не сможет предоставить правильные данные электронному блоку управления машиной. Результат будет очевидным, топливо требуемого качества не сможет поступить в камеру сгорания автомобиля.
То есть, в мотор будет поступать или слишком большой, или слишком малый объем топлива.
Симптомы и показатели могут быть разнообразные, такие, как потеря мощности, потеря плавности хода и нестабильная работа на холостом ходу, так и нарушения в работе системы зажигания, и неправильной настройки выхлопной системы.
Проверка расходомера. При появлении на передней панели значка check engine, специалист может провести диагностику, путем подключения разъема, и определения наличия ошибок.
При отсутствии требуемого оборудования, можно провести и визуальный осмотр расходомера воздуха. Можно также поставить на время тестирования ДМРВ, в правильности работы которого вы на 100% уверены, и оценить работу машины. Если все признаки ушли, то устройство следует однозначно менять.
Итог. Самым простым способом проверки, который может выполнить любой автомобилист, становится отключение питания датчика. Если после производства этого действия работа мотора улучшилась, то причина была все-таки в нем. Но следует иметь в виду, что проведение подобного теста невозможно на некоторых моделях машин.
- Мы в соцсетях:
Датчик массового расхода воздуха
ДМРВ или maf sensor — что это такое? Правильное название датчика — Mass Airflow sensor, у нас его часто называют расходомер. Его функция — измерение объема воздуха поступающего в двигатель за единицу времени.
Принцип работы
Датчик представляет собой платиновые нити (поэтому и стоит недешево), через которые пропускается электрический ток, нагревая их. Одна нить является контрольной, через вторую проходит воздух, охлаждая её.
Сенсор выдает частотно-импульсный сигнал, частота которого прямо пропорционально зависит от количества проходящего через датчик воздуха. Контроллер регистрирует изменения тока, проходящего через вторую, охлаждаемую нить и вычисляет количество воздуха, поступающего в двигатель.
В зависимости от частоты сигналов контроллер задает продолжительность работы топливных форсунок, регулируя соотношение воздуха и топлива в топливной смеси. Показания датчика массового расхода воздуха – основной параметр, по которому контроллер задает расход топлива и угол опережения зажигания.
Работа расходомера влияет не только на общий расход топлива, качество смеси, динамику работы двигателя, но и, косвенным образом, на ресурс мотора.
Что будет если отключить ДМРВ?
Начнем с того, что при отключении расходомера, двигатель переходит в режим аварийной работы. К чему это может привести? В зависимости от модели авто и соответственно, прошивки — к остановке двигателя (как на Toyota) к повышенному расходу топлива или… ни к чему.
Судя по многочисленным сообщениям с автофорумов, экспериментаторы отмечают и повышенную резвость после отключения и отсутствие провалов в работе мотора. Тщательных замеров изменения расхода топлива и ресурса двигателя никто не проводил.
Стоит ли пробовать такие манипуляции на своей машине – решать владельцу.
Признаки неисправности
Косвенно о неисправности ДМРВ можно судит по следующим симптомам:
- Загорается лампа CHEK ENGINE;
- Автомобиль медленно разгоняется (тупит);
- Нестабильная работа двигателя на холостом ходу;
- Двигатель плохо заводится «на горячую»;
- Повышенный расход топлива;
- Глохнет двигатель на ходу при переключении передач.
Описанные выше симптомы могут быть вызваны и другими причинами, поэтому точную проверку датчика массового расхода воздуха лучше сделать на СТО на специализированном оборудовании. Если некогда, не хочется или денег жалко, проверить работоспособность ДМРВ можно самому с высокой, но не 100% достоверностью.

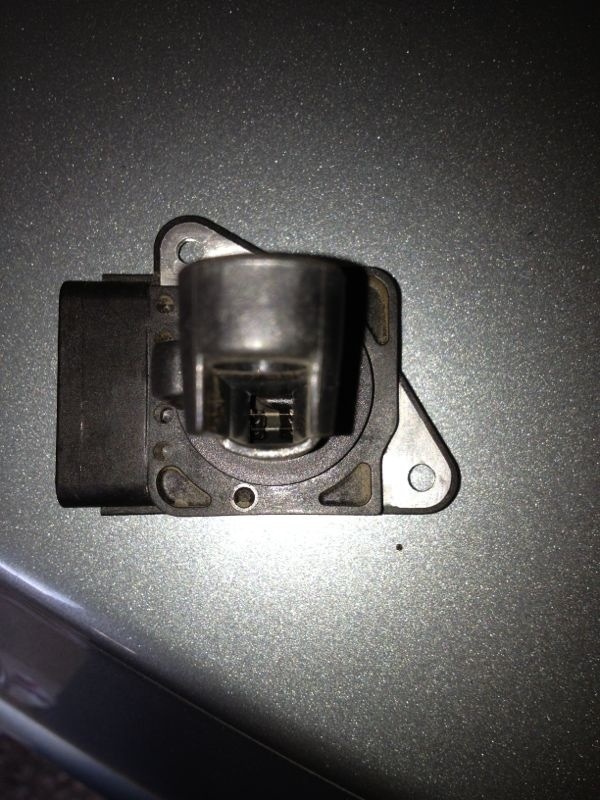

Грязный дмрв (вид сверху)
Диагностика ДМРВ
Трудности самостоятельной диагностики расходомера вызваны тем, что это капризное устройство. Снятие показаний при указанных в мануале количестве оборотов, зачастую, не дает результатов. Показания в норме, а датчик неисправен. Вот несколько способов для диагностики работоспособности сенсора:
- Самый простой способ – заменить ДМРВ на аналогичный и оценить результат.
- Проверка без замены. Отсоединить расходомер. Вынуть разъем датчика и запустить двигатель. При отключенном ДМВР контроллер работает в аварийном режиме. Количество топлива для смеси определяется только по положению дросселя. При этом двигатель держит обороты выше 1500об/мин. Если на пробном заезде автомобиль стал «резвее», то, скорее всего датчик неисправен
- Визуальный осмотр ДМРВ. Снимаем гофрированную трубку воздухозаборника. Сначала внимательно осматриваем гофру. Сенсор может быть исправен, а причина его нестабильной работы – трещины в гофрированном шланге. Если поверхность целая, продолжаем осмотр. Элементы (платиновые нити) и внутренняя поверхность гофра должны быть сухими, без следов масла и грязи. Самая вероятная причина неисправности – загрязнение элементов расходомера.
- Проверка ДМРВ мультиметром. Метод применим для ДМРВ Bosh с номерами в каталоге 0 280 218 004, 0 280 218 037, 0 280 218 116. Тестер переключаем на измерение постоянного напряжения, с пределом измерения 2 Вольта.
Схема контактов ДМРВ:
Что такое и зачем нужен ДМРВ в автомобиле
Современные двигатели оборудованы инжекторными устройствами подачи топлива, что подразумевает использование специальных, измерительных сенсоров. Среди всего электронного оборудования выделяется датчик массового расхода воздуха ДМРВ.
Зачем нужен ДМРВ
Силовые установки новых авто оборудованы «умной» системой топливоподачи. Электронные блоки в режиме реального времени отслеживают параметры устройства и позволяют точно рассчитать требуемое количество топлива и воздуха.
ДМРВ выполняет важную роль и при его отказе, СУ начинает работать некорректно. ДВС начинает задыхаться или захлебываться, что негативно сказывается на его производительности, мощности.
Сам ДМРВ передает на ЭБУ информацию о количестве газов, входящих через впускной коллектор, что позволяет ему, верно, определять требуемый объем горючего для образования смеси.
Сам по себе сенсор представляет элементарную конструкцию, устанавливаемую на магистраль между воздухачом и дросселем.
Чувствительный сенсор закрыт непроницаемым, пластиковым корпусом, что защищает его от вибраций и попадания влаги, пыли. Отказ устройства без причин невозможен – это исключает его конструкция. Обычно датчик ломается ввиду следующих факторов.
- Механические повреждения. При неаккуратном ремонте или попадании в ДТП корпус датчика может быть поврежден, что может стать причиной его отказа.
- Намокание. Попадание воды во время неправильной мойки является частой причиной обращения на СТО. Также подобные проблемы могут проявиться, когда машина постояла под дождем с открытым капотом.
- Короткое замыкание бортовой сети – при резком повышении напряжения тонкая электроника может перегореть или полностью выйти из строя.
- Глубокий разряд АКБ. В некоторых машинах используется электроника, приспособленная к работе только при нормальном напряжении. Если фактический показатель понижается ниже установленного предела, оборудование может заглючить.
- Дефект при производстве. От заводского брака не застрахован никто. В особенности это проявляется при покупке не оригинальных деталей от сомнительных производителей. Избежать подобного поможет использование только фирменных деталей от проверенных брендов.
- Программный сбой. Подобные проблемы не являются прямой поломкой устройства, но доставляют массу неудобств. Автомобилисты нередко обращаются на СТО именно с неполадками в бортовом компьютере.
В отдельных случаях, за неправильное поведение датчика могут отвечать и повреждения сопутствующих элементов. К примеру на машинах отечественного производства и старых иномарках, нередко спровоцировать подобное поведение могут факторы:
- разболтался клеммный разъем датчика;
- повреждена проводка, отвечающая за сенсор;
- на контактной группе устройства присутствует окисление, ржавчина;
- неправильно подключены сигнальные провода;
- ЭБУ неправильно считывает данные;
- поврежден гофрированный канал подачи воздуха (треснула стенка, и часть газов уходит);
- неплотно затянуты хомуты креплений.
- глюк прошивки;
- засорился или поврежден воздушный фильтр.
В отдельных случаях устройство может выйти из строя совершенно по непредсказуемой причине. Бывает такое, что подобное случается прямо во время движения по дороге и ничего не предвещает беды.
Как понять, что ДМРВ вышел из строя
Прямо говоря, датчик посылает на ЭБУ сигнал о количестве воздуха, проходящего к инжектору и «мозги» определяют, сколько горючки нужно подать.
В самых распространенных конструкциях моторов, пропорции топлива и поступающего газа, строго соблюдены и примерно равны 1:14.
Когда ДМРВ выходит из строя, барахлит, происходит нарушение смесеобразования, что кардинально меняет динамические характеристики силового агрегата.
При нарушении в работе узла происходит резкое изменение поведения автомобиля. Только наблюдая за поведением машины можно понять, что узел требует вмешательства. Обычно признаками поломки датчика массового расхода воздуха являются факторы.
- Снижение динамики транспорта. Неправильно образованная топливная смесь плохо сгорает в цилиндрах, что негативно сказывается на разгоне, плавности хода машины.
- Мотор не заводится или самопроизвольно глохнет. Когда чувствительный элемент ложно срабатывает или посылает неверный сигнал в бортовой компьютер, при старте может подаваться некорректное количество топлива. При этом движок заливает или задыхается. Аналогичное действие может происходить и во время холостого хода.
- На приборной доске светится индикатор «проверьте двигатель». Световой указатель может проинформировать автомобилиста о поломке задолго до появления серьезных проблем. Тонкая электроника настроена на считывание мельчайших ложных данных и передачу импульса к основной аппаратуре.
- Повысился расход горючего. Когда машина изначально берет 10-12 литров на сотню, а затем резко увеличивается потребление до 15-16 – следует немедленно проверить исправность сенсора. Также отдельные автомобили страдают тем, что могут в один момент опустошить часть бака, а затем вести себя как обычно.
- Плавают обороты силовой установки. Подобное возможно при некорректном срабатывании датчика при нажатии на педаль газа или спокойной работе мотора. Опасность скрывается в том, что при езде, машина может внезапно ускориться без нажатия на педаль газа.
При обнаружении подобных неполадок официальные дилеры рекомендуют немедленно обратиться к специалистам для профилактического осмотра машины.
Негативные последствия неправильной работы ДМРВ
При некорректной работе датчика массового расхода воздуха могут проявляться негативные факторы. Среди самых распространенных выделяются.
- Критический перерасход бензина/дизеля. Деталь может передавать слишком сильный импульс на электронику, что провоцирует интенсивную подачу горючего в камеру сгорания.
- Нестабильная работа мотора при разгоне, холостых оборотах. Машина начинает дергаться, может непредсказуемо заглохнуть.
- Ускоренный износ катализатора, сажевого фильтра. Неправильное смесеобразование приводит к увеличению сажи в выхлопе, что негативно отображается на чистоте выхлопа.
- Критический износ поршневой группы. Когда смесь горит неправильно, нарушается температурный режим мотора. Подобные проблемы впоследствии приводят к заклиниванию поршневой группы со всеми вытекающими неприятностями.
Проверка ДМРВ на исправность
Существует два метода определения поломки. Первый заключается в поездке к мастеру. Второй подразумевает самостоятельный поиск проблемы. Если с СТО все понятно, при домашнем ремонте могут возникнуть некоторые затруднения. Домашний ремонт обычно происходит поэтапно и заключается в следующих действиях.
Внешний осмотр
Здесь следует открутить магистраль воздухоподачи после фильтра и осмотреть внутреннюю поверхность трубопровода. Здесь должно быть чисто и сухо. При наличии грязи, капель влаги или прочих загрязнений, они могут забить отверстие сенсора, что повлечет его неправильную работу.
Подобное может произойти, если воздухофильтр долго не менялся, сломался маслоотбойник системы вентиляции картера.
Устранить проблему можно путем тщательной очистки всех поверхностей, продувки сопла датчика.
Отсоединить расходометр
Если отключить датчик от бортовой системы – ЭБУ переходит в аварийный режим работы и подает топливо, основываясь исключительно на положении дросселя. Если машина начнет работать нормально – датчик точно неисправен.
Проверка прошивки
При наличии диагностического сканера, можно подключить его к устройству и проверить наличие ошибок в прошивке или переустановить ее. Более точные манипуляции с программным обеспечением зависят от модели машины.
Считывание ошибок
В большинстве современных машин имеется встроенная функция самодиагностики. После перевода приборной доски в сервисный режим, на дисплее отразится список цифробуквенных кодов, обозначающих причину поломки.
Если распознать отказ штатной системой не получается, можно прибегнуть к внешнему сканеру. Устройство подключается через штатный вывод бортовой сети, и при помощи него выполняется полная диагностика. Примечательным является то, что внешний сканер позволяет достаточно точно определить причину поломки и место, где ее следует искать.
Замена датчика
Самым простым и надежным способом проверки машины будет замена датчика на заведомо исправный. Принцип заключается в том, чтобы поставить новый прибор и проверить стабильность двигателя с ним.
Прозвонка
Мультиметр переводится в режим измерения постоянного тока с предельным напряжением 2 Вольта. В зависимости от типа датчика и производителя автомобиля, распиновка контактной группы может значительно отличаться.
Следовательно, перед процедурой потребуется найти сервисную информацию по требуемой модели авто.
Также предварительно изучается рабочий диапазон напряжения сенсора (номинальные параметры отдельных экземпляров могут незначительно отличаться).
Как заменить ДМРВ – общие положения
В зависимости от марки машины и модификации силовой установки принцип и последовательность действий может значительно отличаться. В большинстве случаев датчик представляет собой отдельный элемент конструкции с собственным питанием и обособленной линией передачи сигнала. В более сложных моторах ДМРВ выступает частью сложного модуля и меняется блоком.
Следующая инструкция носит исключительно информативный характер и отображает принципиальную последовательность действий.
- Установить автомобиль на противооткатные упоры или ручной тормоз.
- Открыть капот и снять плюсовую клемму с аккумулятора.
- В зависимости от конструкции блока открутить датчик с посадочного гнезда или ослабить хомут крепления воздухопровода.
- Отключить клемму контактной группы ДМРВ от штепсельного разъема.
- Установка нового устройства выполняется в обратной последовательности.
Главным фактором при выполнении операции является тщательное соблюдение чистоты. Тончайшие настройки сенсора могут сбиться при попадании влаги или пыли. Также от мастера потребуется необычайная аккуратность. Внутри детали расположены чрезвычайно чувствительные элементы, их легко повредить при случайном ударе или тряске.
Отдельно следует учитывать, что выполнять операцию самостоятельно можно только при полной уверенности в собственных силах. Если имеются сомнения – рекомендуется обратиться к квалифицированному специалисту.
Профилактика поломки
Чтобы избежать отказа датчика массового расхода воздуха следует придерживаться некоторых рекомендаций.
- Вовремя менять воздушный фильтр. Забитые ячейки нередко пропускают частички пыли, способные нарушить правильность восприятия обстановки.
- Своевременно осматривать резиновые и пластиковые элементы магистрали на предмет растрескивания, дыр, ослабления креплений.
- Аккуратно пользоваться мойкой. При попадании воды в подкапотное пространство, жидкость может попасть в электронные блоки, чем спровоцировать их некорректную работу.
- Не допускать глубокого разряда аккумуляторной батареи. Электроника некоторых машин может «взбунтоваться» при критическом снижении напряжения в бортовой сети.
- Использовать только фирменные запчасти для ремонта. При установке поддельных или низкокачественных деталей, производитель машины не может дать гарантии, что они будут правильно работать.
Итог
Датчик массового расхода воздуха представляет собой простейший и важный элемент конструкции силовой установки. От правильности работы сенсора зависит стабильность функционирования мотора, количество потребляемого топлива. Если деталь работает некорректно, автомобиль будет дергаться, туго разгоняться или самостоятельно газовать.
