Все мы стремимся к комфорту. А где его можно создать максимально отвечающим требованиям, как не дома? Самым частым неудобством, с которым сталкивается человек в своем доме, является система освещения и необходимость включения света в вечернее и ночное время суток.
Современные технологии в лице сенсорных выключателей и датчиков движения позволят автоматизировать систему включения и управления света. Используя для включения света датчик движения, можно в разы повысить комфортность любого помещения в плане пребывание или перемещения по нему.
Среди современных аппаратов наибольшей популярностью пользуются инфракрасные модели.
Инфракрасный датчик движения является специальным устройством, которое позволит вам своими руками создать в своем доме систему «умный свет».
Но чтобы вопросы подключения к сети и осветительным приборам не ставили вас в тупик, нужна не только схема, но и знание особенностей данного изделия.
Разобраться во всех этих вопросах и даже больше поможет сегодняшняя статья. После этого вы сможете своими руками проделать любые процедуры подключения.
Приступим к азам
Детектор движения представляет собой тепловой (инфракрасный) датчик. Он способен обнаружить в исследуемой зоне перемещение любых живых объектов и использовать полученные данные для включения или выключения света. Устройство и схема прибора практически ничем не отличается от других аналогичных аппаратов (микроволновых, комбинированных и ультразвуковых датчиков).
Обратите внимание! Различия между всеми возможными вариантами заключаются в принципе работы сенсора.
Строение ИК-датчика
В ИК-датчике сенсор представлен в виде пироэлектрического элемента, который основан на принципе повышения на его выходе напряжения в ситуации возрастания величины инфракрасного излучения по сравнении с фоновым.
Чтобы данное устройство могло использоваться для включения света, в него вмонтировано специальное реле.
В результате получается, что инфракрасный датчик движения, применяемый для влечения света, представляет собой специальное электронное устройство, которое способно реагировать в зоне его действия на даже незначительные изменения интенсивности теплового фонового излучения.
Обратите внимание! Любой живой объект является источником теплового излучения. Поэтому при неправильной настройке, или если схема неисправна, датчик может срабатывать на появление в помещении не только людей, но и животных.
Принцип работы инфракрасного извещателя базируется на обнаружении в установленной зоне изменений в тепловом излучении объектов, находящихся в этой области.
Принцип работы ИК-датчика
Прибор, благодаря наличию в его устройстве специальных линз, а также сегментированных вогнутых зеркал, пропускает через них испускаемое инфракрасное излучение. Это излучение попадает внутрь приемника и регистрируется сенсором. При приеме неизменного сигнала датчик продолжает работать в пассивном режиме.
Этот принцип воплощается в следующем алгоритме функционирования ИК-устройства:
- при перемещении объекта в зоне, которая контролируется прибором, происходит поочередное фокусирование инфракрасного излучения на системе линз сенсора. В различных моделях количество линз может варьироваться в пределах от 20 до 60 штук;
Обратите внимание! Чем большее число линз в устройстве, тем большей чувствительностью он будет обладать. Это следует помнить при выборе модели для организации системы автоматического включения света в доме или квартире. Также следует знать, что чем больше поверхностная площадь системы линз, тем шире будет зона обхвата прибора.
- фокусирование излучения на линзах служит сигналом для перехода датчика в активное состояние;
- при улавливании сигнала происходит срабатывание датчика. Здесь в работу вступает электронная схема устройства. В результате того, что схема была активирована и происходит передача сигнала на осветительный прибор, что сопровождается активацией света.
Инфракрасные излучатели могут подключаться и к другим электроприборам.
Область применения
Использовать ИК-датчик, установив его своими руками, можно для подключения самых разнообразных приборов. Наиболее часто они применяются для подключения разнообразных осветительных приборов.
Также их можно использовать для подключения различных элементов охранной системы. К примеру, к ИК-извещателю можно подключить звуковую сигнализацию.
Для подключения допускается даже одновременное подсоединение нескольких приборов для включения звуковой сигнализации и света.
Обратите внимание! В каждой ситуации имеется своя схема для подключения того или иного электроприбора. Схема иллюстрирует правильный вариант подключения, при котором прибор будет функционировать качественно и эффективно.

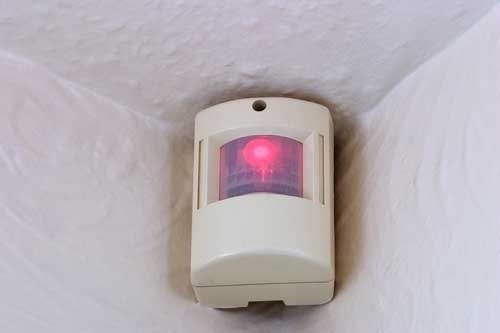

Охранная система
В результате того, что инфракрасные устройства для отслеживания движения в контролируемой зоне имеют доступную цену и простую установку, их монтаж может проводиться своими руками. Такие изделия на сегодняшний день широко используются в следующих областях:
Автоматическая подсветка улиц
- создание системы «умный дом» в домашних условиях и своими руками;
- автоматизация подсветки в помещениях общественного назначения: офисы, коридоры, лестничные проемы и т.д.;
Обратите внимание! Установка любого типа датчика движения наиболее эффективна в тех помещениях, где люди не задерживаются на длительный период времени.
- подсветка улиц, парков, дорог и жилмассивов;
- освещение промышленных и производственных объектов.
Стоит отметить, что в данной ситуации не существует принципиальных различий в том, где будет функционировать инфракрасный датчик, реагирующий на движение.
Недостатки модели
Все приборы обладают определенными недостатками. И их в обязательном порядке необходимо учитывать при выборе изделия для создания автоматизированной системы включения освещения в доме или на улице.
Обычно, превалирующее большинство недостатков базируются на конструкционных особенностях изделия, а также принципе его работы.
При рассмотрении инфракрасных моделей к негативным сторонам их установки можно отнести:
- наличие ложного срабатывания. Ложные срабатывания связаны с тем, что сенсор прибора способен воспринимать любые инфракрасные излучения. К примеру, ложное срабатывание может случиться от чрезмерно нагретого воздуха, который бывает на улице в жаркую погоду или поступает от кондиционера, батарей отопления, обогревателей и радиаторов;
Датчик внутри дома
Обратите внимание! Активация устройства может быть вызвана перемещением через контролируемую область домашних питомцев: собак и кошек. При этом маленькие дети также могут спровоцировать срабатывание включения света. Чтобы избежать этого, необходима точная настройка своими руками прибора. Схема настройки будет указана в инструкции к датчику.
- снижена точность функционирования прибора при установке на улице. Такая особенность основана на том, что датчик может неправильно работать из-за разнообразных климатических условий: жары, осадков (снег, дождь, град) и т.д. Это следует учитывать при создании автоматической системы наружного освещения;
- незначительный диапазон рабочей температуры;
- наличие материалов, не пропускающих инфракрасное излучение.
Эти недостатки следует учитывать при выборе модели датчика движения. Здесь обязательно необходимо учитывать место размещения и предназначение прибора, а также то, что вы хотите получить от него в конечном счете.
Достоинства прибора
Инфракрасные датчики, помимо недостатков, обладают еще и достаточно внушительным перечнем достоинств. К ним следует отнести следующие моменты:
- наличие возможности достаточно точной и тонкой настройки. Здесь можно своими руками настроить дальность действия, а также угол для обнаружения в контролируемой зоне движущихся объектов;
- отлично подходит для эксплуатации в домашних условиях;
- можно использовать вне дома, на улице. Но в данной ситуации необходимо учитывать все вышеперечисленные недостатки, чтобы избежать скорой порчи прибора или его неадекватной работы.
Отдельно необходимо отметить, что в отличие от остальных датчиков движения, применяемых для включения света в доме или на улице, инфракрасный извещатель не несет вреда здоровью человека. Это устройство безопасно не только для взрослых и детей, но и для домашних питомцев. Поэтому такой прибор можно спокойно устанавливать в детской комнате, спальне и другом домашнем помещении.
Виды датчиков
Несмотря на то, что инфракрасные детекторы сами являются подвидом датчиков движения, здесь есть над чем подумать при выборе. На сегодняшний день ИК-детекторы бывают:
- для внутреннего размещения. Приборы подходят по своим техническим характеристикам для установки внутри помещений. Здесь нет необходимости в защите устройства от негативного влияния климатических условий;
Внутренний датчик
Наружный датчик с лампой
- для наружного размещения. Такого рода приборы обладают определенной степенью защиты от негативных факторов окружающей среды.
Помимо этого инфракрасные модели бывают:
- проводные. Это означает, что они для питания должны подключаться к электросети. Схема подключения здесь будет стандартной для всех моделей;
- беспроводные. Это автономные устройства, которые работают на аккумуляторах и батарейках. Они не подключаются к общей электросети дома, что позволяет их более свободное размещение как в доме, так и на улице. Здесь, для подключения нужна схема, на которой отображено соединение датчика с любым осветительным прибором.
Помимо этого здесь следует указать о существовании комбинированных видов детекторов движения, к которым помимо инфракрасного сенсора будет размещен второй датчик (ультразвуковой или микроволновой).
Какой вид изделия вам нужен для той или иной деятельности. Поэтому делайте свой выбор взвешенно и обдуманно, чтобы не потратить деньги на ненужное приобретение.
Варианты установки
Подключение датчика инфракрасного типа может вестись по разнообразным схемам. Наиболее часто востребованы схемы, указывающие подключение изделия к осветительным приборам. Подключение ИК-датчика возможно двумя способами:
- через распределительную коробку;
- непосредственно в месте размещения.
Какой бы способ вы не выбрали, нужна специальная схема, отвечающая тем или иным вашим запросам.
Самым простым способом подключения данного типа детектора является установка его с помощью выключателя.
В этой ситуации подключение лампы происходит на другую электрическую цепь. Здесь, если выключатель полностью снять, датчик сможет самостоятельно отвечать за включение и выключение света.
Схема такого подключения приведена ниже.
Схема подключения через выключатель
Можно подключить детектор непосредственно к проводке. Здесь следует определить провод, идущий к лампе. От него протягиваем новый и соединяем с красным контактом датчика. Схема подключения в такой ситуации имеет следующий вид.
Схема подключения к проводке
Для того чтобы датчик исправно работал, схема подключения должна соблюдаться неукоснительно.
Заключение
Для создания в доме системы «умный свет» инфракрасный датчик отлично подойдет.
Он обладает массой преимуществ, которые позволят вам автоматизировать систему управления светом наилучшим образом, а также снизить собственные затраты на потребление электроэнергии.
Кроме этого подобного рода устройства, установленные своими руками, вполне могут применяться и для создания наружного освещения. Здесь они отлично впишутся в охранные системы, обеспечив вас дополнительной безопасностью.
Типы инфракрасных датчиков и способы их подключения — Про датчики
Инфракрасным (ИК) датчиком (сенсором) называется электронное устройство, сигнализирующее об изменении интенсивности инфракрасного излучения в определенном секторе обзора.
Разновидности и особенности
Существующие инфракрасные датчики бывают пассивные и активные.
Пассивные сенсоры обнаруживают объект при помощи пироэлектрического чувствительного элемента. С целью повышения чувствительности датчики оснащается оптической системой линз. В условиях перепадов температуры для повышения термостабильности обычно используется парный вариант соединения, при котором элементы включаются встречно.
В отличие от пассивных аналогов, активные датчики сами являются источником инфракрасного излучения и отслеживают отраженные инфракрасные волны. Они обладают большей достоверностью отсылаемого сигнала и меньшим числом ложных срабатываний, однако не столь энергоэффективны – потребляют электроэнергию от встроенного аккумулятора или электросети.
Извещатели скорости
Извещатели скорости осуществляют синхронизацию скоростей нескольких двигателей.
Также в существующих системах охранной сигнализации с помощью извещателей скорости осуществляется контроль внутреннего объема помещений, с высокой эффективностью блокируется территория «на проход» человека, перемещающегося со скоростью 0,3–3,0 м в секунду.
Он оперативно реагирует на перепады температур в секторах «нарезки» контролируемого объема (с помощью оптической детали со ступенчатой поверхностью, называемой линзой Френеля), если он находится в пределах зоны чувствительности.
Детекторы PIR
PIR детекторами называют пассивные (не излучающие тепловые лучи) инфракрасные устройства, служащие для визуальной фиксации положения объекта. PIR детекторы обычно используются для контроля общественных помещений и автоматического открывания дверей.
Пироэлектрический чувствительный элемент представляет цилиндрическое устройство с кристаллом прямоугольным формы в центре, улавливающем ИК свет.
Поскольку PIR детектор должен реагировать на движение объекта, излучающего тепло, одна половина датчика улавливает больший уровень излучения, чем другая.
Вследствие этого на выходе будет генерироваться цифровой сигнал «high» (обычно напряжением 3В), когда есть движение, или «low, когда движение объекта отсутствует.
ПИР датчики используют в случае необходимости определить присутствие человека в пределах контролируемого пространства. Они не определяют расстояние и количество человек на территории.
Возможно ложное срабатывание на домашних питомцев и другие теплокровные объекты.
Извещатели температуры
ИК извещатель относится к наиболее распространенному типу извещателей температур, используемых для промышленного контроля температуры технологических процессов. Минимальная достаточная чувствительность пироэлектрического элемента обычно находится на уровне 0,1°С, для этого используется пироэлемент размером 1,0 х 2,0 мм и толщиной в несколько микрон.
Сенсоры объемные
Инфракрасные объемные сенсоры – пассивные экземпляры. Очень часто они используются для охраны автомобилей. Приспособления не излучают ничего, работая только «на прием», и реагируют на изменение распределения ИК лучей с раскрывом по вертикали/горизонтали порядка 90º, то есть являются объемными. Дальность действия разных моделей отличается, как правило, она составляет 6–12 метров.
В случае перемещении объекта с температурой отличной от окружающего фона, пироэлектрический сенсор генерирует электрический импульс.
Этот импульс обрабатывается по определенному алгоритму: сначала повышается его помехоустойчивость (избирательность), затем формируется сигнал тревожного извещения.
По проводам или беспроводной связи после усиления сигнал поступает на соответствующий пульт охраны, например, контрольную панель автостоянки.
Принцип действия
Принцип действия инфракрасного датчика основывается на явлении пироэлектрики. Основой датчиков является пироэлемент – искусственно синтезированный кристалл. По свойствам он аналогичен природным кварцу или турмалину, но обладает большей пироэлектрической чувствительностью, позволяющей на большем расстоянии визировать инфракрасное свечение.
Выступая в роли приемника квантов ИК излучения, элемент реагирует на тепловое (инфракрасное) излучение с длиной волны 0,74-2000 мкм. На металлических обкладках конденсатора, между которыми помещен сам кристалл, возникает электрический потенциал.
Он прикладывается к участку затвор – исток встроенного в датчик полевого транзистора, запускающего работу электрической цепи.
Применение
ИК датчики составляют около 50% работающих сенсоров движения в мире. В быту высокочувствительный компонент используются в системах сигнализации. В комбинации с акустическими, ультразвуковыми и оптическими аналогами инфракрасный сенсор задействован в системах пожаротушения и охраны.
Радиационные термометры
Радиационный термометр (пирометр) – бесконтактный датчик температуры, действие которого основывается на зависимости температуры от количества передаваемой мощности теплового электромагнитного излучения. Они способны на расстоянии мерять температуру от -50ºС до +3000 ºС. В различных сферах деятельности применяют пирометры с показателем визирования 1:5 – 1:200.
Анализаторы влажности
В одном распространенном способе измерения влажности используется облучение инфракрасным светом с длиной волн 1,1–2,7 мкм, которые поглощаются влажным объектом, и эталонными частотами.
Отраженные излучения детектируются и сравниваются (анализируются). Полученное значение соотношения определяет процент влажности сыпучего вещества или твердотельного предмета.
Современный инфракрасный анализатор влажности определяет содержание влаги с точностью от 0,1 до 0,01%.
Газовые анализаторы
Инфракрасные датчики применяются в промышленности в качестве газоанализаторов, также контролируют утечку бытового газа в доме/на даче и определяют содержание вредных веществ в выхлопе автомобилей.
Контроль содержания метана в помещении, концентрации CO и CO2 в выхлопном газе с погрешностью ≤10% заключается в отслеживании способности проверяемого газа поглощать/снижать интенсивность ИК излучения при прохождении в измерительной камере с образцом.
ИК-приемники
В отличие от стандартного ИК детектора, инфракрасный приемник не только принимает, но и производит цифровое преобразование инфракрасного сигнала.
Образующиеся в приемнике импульсы фиксированной частоты определенной длительности защищают устройство от ложных срабатываний.
Это особенно актуально в местах с высоким фоновым излучением и помех со стороны бытовых приборов в инфракрасном диапазоне.
Преимущества и недостатки
ИK датчики обладают рядом преимуществ, обеспечивших повсеместное использование этого вида:
- избирательность по отношению к контролируемому объекту;
- надежность канала передачи информации и неприхотливость в процессе эксплуатации;
- способность современных моделей передавать тревожный сигнал самыми различным получателям: на панель охраны, компьютер, мобильный телефон через GSM модуль с SIM картой;
- возможность наращивать систему за счет подключения дополнительных датчиков.
К недостаткам инфракрасных датчиков следует отнести:
- игнорирование охранными датчиками человека, облаченного в плотную, не пропускающую наружу тепло, одежду;
- возможность глушения радиосигнала 315 и 433 МГц беспроводных датчиков системами подавления.
Критерии выбора
При выборе ИК датчиков покупателей интересует внешний вид, эргономичность и оперативность срабатывания современных моделей. Существуют свойства товарных позиций, на которые покупателям следует в первую очередь обратить внимание.
Устойчивость к атмосферным осадкам
Атмосферные осадки могут негативно влиять на функционирование чувствительной электроники. Наилучшим способом защиты от дождя, снега и града считается размещение прибора в корпусе с высокой степенью пылевлагозащищенности IP66.
Доступные виды источников питания
В комплект поставки устройства обычно входит аккумуляторная батарея или аксессуары для подключения к источнику питания. Это может быть шлейф с разъемами, сетевой адаптер.
Возможность подключения к центральной системе сигнализации
Инфракрасные сигнальные датчики адаптированы для взаимодействия с различными контрольно-приемными панелями. В ряде модификаций предусмотрена подача тестовых сигналов на центральный блок и сигналов о разряде батареи.
Возможность настройки чувствительности
Датчики с регулируемой настройкой чувствительности имеют преимущество перед моделями без такой регулировки. Настройка производится поворотом колесика регулятора из положения max (high или +) в сторону отметки min (low или -).
Параметр настраивается таким образом, чтобы устройство не реагировало на мелких животных, но срабатывало при обнаружении человека.
Возможность скрытой установки
Существуют охранные датчики скрытой установки, встраиваемые в потолок или стену. Корпус устройства утапливается в заранее подготовленное отверстие, снаружи видна только оптика пироэлектрического элемента, осуществляющая круговое обнаружение.
Сферы применения
Высокотехнологичные устройства в равной степени востребованы в промышленности и на транспорте в качестве элементов контроля. Особое место датчикам отводится в охранных системах и системах жизнеобеспечения типа «умный дом».
Охранные системы
Охранные датчики считаются своего рода «чувствительными рецепторами» систем охранной сигнализации. Они помогают обнаружить преступника в помещении или на контролируемой территории, формируют и передают сигнал тревоги на пульт, извещая о необходимости принятия мер реагирования.
Системы «умного дома»
Обычно инфракрасным датчикам, интегрированным в систему «умный дом», отводится роль важнейшего компонента системы интеллектуального включения/выключения света (сенсора присутствия). С его помощью включаются светильники в помещениях дома или уличные фонари при появлении теплокровного объекта.
Правила эксплуатации
Правила эксплуатации устройства производитель прописывает в руководстве по эксплуатации. В составе сопроводительной документацией оно передается покупателю при покупке товарной позиции.
Инфракрасный датчик: что это такое и как работает, сравнение с микроволновым
В основе охранной системы лежат разного рода фиксирующие устройства: измерители звука, регистраторы движения. Инфракрасный датчик – самый популярный прибор, предназначенный для фиксации перемещающихся тепловых объектов. Они просты в обслуживании, надежны и довольно чувствительны.
Принцип работы устройства
ИК датчики движения обычно используют в системах освещения
Любой объект, температура которого не ниже температуры воздуха, излучает тепло. Задача инфракрасного датчика – выделить его на общем тепловом фоне и при перемещении в заданной зоне подать сигнал.
Человек – тепловой объект достаточно «горячий» по сравнению со стенами квартиры или дома, землей или деревьями. Это и позволяет сенсору выделить его на общем фоне. Это же приводит к сбоям в работе сигнализации, если тепловой фон в здании сильно повышен.
Когда тепловой объект подходящего размера и температуры пересекает обслуживаемый сектор, измеритель регистрирует движение. Затем датчик подает сигнал на блок управления. В зависимости от того, для чего предназначен рабочий прибор с датчиком, управляющий модуль включает свет, активирует охранную сигнализацию и прочее.
Зона работы регистратора ограничена. Радиус обнаружения должен дотягиваться до всех углов помещения либо до конца зоны в саду. Если это не так, монтируют 2 или больше измерителей. Если устройство подает сигнал на блок включения света, радиус может быть меньше.
Устройство и конструкция инфракрасного датчика
Устройство датчика движения
Конструкция большинства устройств от разных производителей уникальна. Однако общая схема обязательно включает несколько элементов.
Оптическая система
Чаще всего это линза Френеля. Она представляет собой совокупность призматических фасеток – микролинз, закрепленных на выпуклую пластинку – цилиндр. Каждая линза фиксирует ИК-излучение на своем участке и передает данные на пирочувствительный элемент. Таким образом создается определенная конфигурация теплового объекта.
Если последний не перемещается, она не изменяется. Но если объект движется, тот же ИК-поток при перемещении попадает уже на следующую микролинзу, и конфигурация изменяется. То есть, на пироприемник свет то падает, то нет. Это и есть условие срабатывания датчика: устройство реагирует на перемещение человека в поле действия.
Чем больше сегментов в линзе и чем выше их чувствительность, тем точнее работает ИК-датчик.
Если человек в зоне работы датчика перемещается медленно, устройство может не сработать, так как рассматривает колебания ИК-потока как случайные изменения фона.
Пирочувствительные элементы
Сигнал с линзы идет на пироэлемент – преобразователь на полупроводниках. Он включает 2 сенсора, каждый из них получает сигнал от своей линзы. Если поток на обоих элементах одинаков – сенсор бездействует, если сигнал разный – срабатывает.
В современных моделях используют счетверенные сенсоры, обслуживающие 4 линзы. Они точнее отфильтровывают случайные световые помехи и исключают ложные срабатывания.
Обрабатывающий модуль
Блок обработки воспринимает информацию со всех пироэлементов и анализирует. Его задача – отделить данные о перемещающемся тепловом объекте от помех: движения воздуха, солнечных лучей, конвекции, возникающей при работе кондиционера или обогревателя, вибрации. Датчик должен срабатывать только на появление человека, а не на животных, что требует дополнительной настройки.
Обрабатывающий модуль оценивает форму и длительность сигнала, его амплитуду. Обычные помехи вызывают несимметричные двухполярные импульсы, нарушитель – симметричные.
Если характер сигнала совпадает с пороговым значением, датчик срабатывает и подает импульс на управляющую панель.
Последний обрабатывается аналоговыми или цифровыми устройствами и активирует какую-либо программу: включить свет, увеличить интенсивность, включить сирену.
В современных моделях датчик дополнительно измеряет длительность сигнала, количество превышений порога. Это позволяет снизить число ложных срабатываний и зафиксировать объект при медленной скорости движения.
Технические характеристики и особенности
Правильно выбрать ИК-датчик помогут его технические характеристики. Данные представлены в паспорте прибора:
- Сетевое напряжение – обычное 230 В. Любая из моделей работает от обычной сети.
- Потребляемая мощность – в пределах 0,5 кВт. Это позволяет оснастить даже большой дом достаточным количеством датчиков.
- Диапазон обнаружения – угол обзора прибора. Измеряется в градусах. У настенных устройств он составляет диапазон от 120 до 280 градусов, у потолочного – 360.
- Дальность действия – измеряется в метрах. Это расстояние, на котором датчик фиксирует движение. Показатель оценивают по 3 параметрам. Перпендикулярное – самая большая зона, определяется при движении объекта по касательной к сектору. Фронтальная измеряется при перемещении прямо на датчик, дальность присутствия находят, когда человек оказывается под датчиком.
- Степень защиты – IP. Первая цифра обозначит защиту от пыли, вторая – от воды. Минимальный показатель 20. Прибор защищен от касания пальцами, но не защищен от воды. Самый высокий показатель – 65, такой датчик монтируют во влажных помещениях.
- Защита от подкрадывания – стандартная слепая зона датчика – пространство под ним. В современных моделях система исключает такую возможность.
- Температура воздуха – от -25 до +50°С. При более высокой температуре возможны сбои.
- Коммутационная способность – указывает на число подключаемых осветительных приборов – до 40 до 3000 Вт.
- Настройки – вручную в зависимости от места монтажа настраиваются показатели чувствительности, освещенности и времени. Для разных зон рекомендуются разные значения: для проходной время отключения составляет 5 минут, для рабочей зоны – 15. Чувствительность тоже определяется в соответствии с местом установки.
Есть и другие менее значимые параметры – материал корпуса, размеры и прочее.
Сравнение с микроволновым датчиком
Принцип работы микроволнового датчика
В качестве сенсора движения используют также микроволновый датчик. Он работает по радиолокационному принципу: прибор излучает сигнал, тот отражается и улавливается чувствительным элементом датчика. Если отраженный сигнал выше порогового, включается световое или звуковое устройство.
Отличия микроволнового датчика:
- работает в диапазоне сверхвысоких частот, что гарантирует очень высокую чувствительность;
- обнаруживает объект через диэлектрические препятствия: стекло, тонкую стену, деревянную дверь;
- независим от температуры среды или степени освещенности рабочего участка;
- улавливает медленное и незначительное перемещение.
Есть и недостатки:
- высокая цена — приборы устанавливают на важных хозяйственных объектах;
- работа устройства влияет на самочувствие людей и животных.
Для слежения за обычным частным домом ИК-датчиков вполне достаточно.
Схема подключения
Датчики инфракрасного излучения подключается просто – нужно организовать лишь включение и выключение цепи. Подсоединение устройства к подсветке или контуру безопасности происходит по одинаковому принципу.
Схема подключения есть в инструкции к любому прибору:
- Ток приходит на ИК-датчик от сети по нулевому и фазному проводу. Чтобы подключить устройство к электролампочке, фазный провод подсоединяют к одному из выводов осветительного прибора. Второй вывод крепят к нулевому кабелю.
- Кабели от устройств подключают к распределительному щитку: 2 провода от светильника, 2 от сети питания и 3 от ИК-регистратора. Фазу питающего провода соединяют с фазным кабелем датчика, а нулевой провод от питания и нулевой кабель от датчика – к нулевому от светильника.
- Фазный кабель от ИК-датчика соединяют с проводом от светильника. Все кабели окрашены в соответствующие цвета, что облегчает соединение.
Если некоторое время освещение должно поддерживаться независимо от движения человека, в схему включают также выключатель параллельно ИК-устройству.
Сфера применения инфракрасного датчика
Сфера применения
Регистраторы движения используют для организации систем освещения и охраны. Монтаж допускается как внутри постройки, так и снаружи:
- в офисных, публичных и частных зданиях;
- на лестничных клетках многоквартирных домов и в подъездах;
- в помещениях любого типа;
- на складах;
- на любой охраняемой территории с ограниченной площадью.
Приборы, предназначенные для работы в тяжелых погодных условиях, оснащаются дополнительными защитными устройствами.
Особенности и критерии выбора
Параметры, по которым выбирают датчик, определяются его техническими характеристиками. Важно оценить, какие именно показатели нужны для устройства, работающего в доме, вне дома или на открытой территории:
- Для обширных помещений или двора подбирают устройства с большой зоной обнаружения. В небольшую комнату или на лестничную площадку покупают простые модели с дальностью работы 10, 6 и 4 м.
- Для жилых комнат годятся варианты с невысокой защитой от влаги. Для улицы или влажных помещений (бассейнов, лечебниц) нужны изделия с высоким IP.
- Если устройство будут монтировать на стену, лучше купить модель с защитой от подкрадывания. Иначе, двигаясь вдоль стены, злоумышленник сможет проникнуть в дом.
- Уровень чувствительности – определяет, насколько медленные и незначительные движения может уловить датчик. Для защиты квартиры от воров или для включения освещения в комнате, когда в нее заходят, достаточно «грубых» приборов. На склады, где хранится дорогостоящая или опасная продукция, покупают чувствительные датчики.
Оценивают стоимость приборов, особенно если для системы безопасности их требуется несколько.
Достоинства и недостатки инфракрасного датчика движения
ДД экономит электричество, так как свет включается только в присутствии людей
Популярность ИК-моделей обусловлена их преимуществами:
- устройство работает как внутри здания, так и снаружи;
- угол наблюдения и дальность можно довольно точно регулировать;
- ИК-датчик, особенно пассивного типа, безопасен для здоровья, работа системы охраны не пугает домашних животных;
- низкая стоимость;
- обширный ассортимент: выпускаются приборы в напольном и настенном исполнении, аналоговые, цифровые, и прочее.
Главные недостатки:
- при попадании прямых солнечных лучей чувствительность падает – при выборе места установки это надо учитывать;
- при близком размещении кондиционера или обогревателя возникают существенные помехи;
- стекло блокирует прохождение сигнала, так появляются слепые зоны, которыми может воспользоваться злоумышленник;
- синдром паутинки – опутанный паутиной датчик срабатывает постоянно.
Единственный датчик движения не гарантирует безопасность помещения. Однако в качестве элемента системы защиты ИК-устройства незаменимы. Для загородного дома или квартиры такие устройства предпочтительнее.
Инфракрасный датчик движения. Как устроен и работает?
Инфракрасный датчик движения, это прибор в основу функционирования которого положена его способность срабатывать в случаях, когда возникает интенсивное тепловое фоновое излучение.
Данные устройства реагируют, когда источник излучения попадает в непосредственную зону действия. Точность работы прибора зависит от места расположения объекта, вызвавшего срабатывание.
Важно учесть, что тепловое излучение вырабатывают не только люди, но и животные, и неодушевленные предметы.
Во избежание ложного срабатывания устройство настроено таким образом, что реагирует в случаях, когда объект имеет соответствующую скорость перемещения, а также он непосредственно пребывает в рабочей зоне чувствительного прибора.
При возникновении обоих условий датчик срабатывает и происходит передача сигнала к электронной схеме управления. Этот блок комплексной системы выполняет определенную (заранее запрограммированную) задачу в зависимости от возникшей ситуации.
В частности, используются конкретные устройства, выполняющие определенные задачи. Среди наиболее активно используемых:
- выключатель освещения
- охранная сигнализация
- регулятор интенсивности освещения
- устройство открывания (закрывания) дверей
- блокировка доступа
Вариантов много и они зависят от особенностей территории либо помещения, где установлена система.
Сфера применения инфракрасных датчиков движения
Современные инфракрасный датчик движения являются высокотехнологичным устройством, способным эффективно работать в различных системах. Потенциала качественных изделий достаточно для использования как в быту, так и в условиях крупных предприятий. Такими устройствами можно оборудовать:
- загородные дома
- лестничные клетки
- торговые точки
- подъезды
- производственные предприятия
- объекты бизнеса
- складские помещения
- офисы
- общественные здания
- различные учреждения
Область эффективного использования приборов практически не ограничена.
Инфракрасный датчик движения, применение
Важно перед окончательным выбором типа устройства учесть специфику работы системы в конкретном месте. Благодаря активному внедрению датчиков ощутимо облегчается работа охранников, сторожей и людей многих других профессий. Также при определенных условиях достижима полная автоматизация, при которой практически не требуется присутствие человека.
Конструктивные особенности ИК датчиков движения
Инфракрасное излучение, вырабатываемое движущимся объектом, распознается пироприемником. Вторым важным элементом конструкции служит мультилинза. Фактически эта деталь являет собой многочисленные мелкие линзы в одном корпусе. Внешний вид мультилинзы схож с матовым цилиндром, на поверхности которого нанесен мелкий узор. В корпусах датчиков мультилинзы расположены перед пироприемниками.
Устройство инфракрасного датчика
Наличие множества сегментов в мультилинзах неслучайно. Функция каждой мелкой линзы состоит в фокусировании инфракрасного света на один из пироприемников.
Как только перемещающийся объект пропадает из зоны видимости одной мелкой линзы, он фиксируется соседней микролинзой. Соответственно, сигнал улавливается другим пироприемником.
Таким способом удалось основательно расширить площадь территории, охватываемой одним датчиком.
На пироприемнике наблюдается попеременное присутствие и отсутствие сфокусированного инфракрасного света, что позволяет электронной схеме датчика срабатывать и приводить в действие определенные устройства.
Чувствительность датчика напрямую зависит от числа используемых в микролинзе сегментов. Каждой парой (микролинза – сегмент) проводится контроль определенного пространства. В результате при перемещении объекта в пределах этого сектора срабатывание устройства не происходит.
Инфракрасный датчик движения изнутри
Для исключения возникновения помех и во избежание ложного срабатывания системы производители инфракрасных датчиков все чаще отдают предпочтение использованию сдвоенных, а в определенных случаях и счетверенных пироэлементов. Последние модели надежно защищены от ложных срабатываний.
Условия эффективной работы
Для обеспечения эффективности функционирования устройства необходимо строго придерживаться нескольких важных правил.
- Избегать попадания прямого света от ламп освещения.
- Позаботиться об отсутствии предметов, препятствующих нормальному обзору датчика в зоне его действия, в частности:
- высоких предметов мебели
- колонн
- люстр
- подвесных осветительных приборов
- других предметов, препятствующих работе прибора
- Наличие стеклянных перегородок снижает эффективность датчика. Стекло блокирует прохождение инфракрасного света, что чревато возникновением «мертвых зон», то есть участков, пребывающих вне зоны действия датчиков.
- Монтаж приборов необходимо проводить с учетом их радиусов обнаружения. Важно, чтобы все углы в помещениях попадали в зону контроля системы. Если этого не удается достичь, необходимо установить несколько датчиков. Как правило, 2 или 3 хватает для большинства типов помещений.
- У любой модели имеется собственная диаграмма обнаружения. Когда возможностей одного устройства недостаточно, придется монтировать несколько датчиков, чтобы перекрыть все пространство помещения. При таком варианте расположения происходит «перехлестывание» диаграмм обнаружения отдельных приборов, что основательно повышает эффективность системы в целом.
Дополнительные возможности
Современные модели датчиков прекрасно справляются с основными задачами. Однако, благодаря новейшим разработкам удалось существенно расширить возможности автоматизированных систем. Они не только четко фиксируют любые перемещения в контролируемых помещениях и соответствующим образом на них реагируют, но и способны выполнять многие важные полезные функции.
Виды инфракрасных датчиков движения
Одной из широкой используемых как в промышленных, так и в бытовых условиях возможностей является мониторинг уровня освещенности. Система определяет место нахождения человека, а также проверяет, достаточно ли в этом секторе освещения. Если показатели отличаются от нормы, происходит включение (выключение) соответствующих источников освещения.
Такие системы эффективны не только на различных участках производства и в торговых точках. Их можно активно использовать в подъездах жилых домов, что позволит существенно сэкономить электроэнергию. Хотя подобные приборы несколько дороже от стандартных вариантов, весомое снижение затрат на освещение делает их выгодными в плане материальных затрат.
Будем рады, если подпишетесь на наш Блог!
