Датчик холостого хода Приора: проверка, неисправности, замена

Регулятор холостого хода предназначен для обеспечения стабильной работы двигателя в режиме холостых оборотов. Управляет работой РХХ ЭБУ, который в зависимости от режимных нагрузок подает питание на биполярный шаговый двигатель регулятора. Рассмотрим, как проверить датчик холостого хода и как понять, что причина плавающих оборотов именно в неисправности регулятора.

•

Признаки поломки

• Нестабильный холостой ход (плавающие обороты).
• Самопроизвольное поднятие либо падение холостых оборотов двигателя.
• Автомобиль глохнет при сбросе газа.
• После запуска холодного двигателя отсутствуют прогревочные обороты. В независимости от положения дроссельной заслонки, для уменьшения времени прогрева катализатора ЭБУ на 200-300 об./мин. поднимает холостые обороты. Если РХХ неисправен, шаговый двигатель не сможет адекватно сместить положение штока с конусной иглой, увеличив тем самым проходное сечение байпасного канала дроссельного узла.
• При включении мощных потребителей тока обороты падают либо начинают плавать. Включение компрессора кондиционера, вентилятора системы охлаждения либо комбинации электроприборов, нагружающих генератор, повышает нагрузку на двигатель, что приводит к падению количества оборотов. Поэтому в режиме холостого хода ЭБУ с помощью регулятора увеличивает проходное сечение байпасного канала, выравнивая тем самым обороты.

Неисправности

• Загрязнение механических элементов, препятствующее нормальному движению штока. Проникающие через воздушный фильтр пылинки смешиваются с парами масла, выхлопными газами из системы вентиляции картерных газов, что со временем приводит к загрязнению элементов дроссельной заслонки. Нагар не только засоряет байпасный канал, уменьшая его сечение, но и попадает внутрь датчика холостого хода. В таком случае шток начинает двигаться с подклиниванием, что приводит к нестабильной работе двигателя.
• Износ привода червячно-анкерного механизма. Для превращения вращательного движения ротора электродвигателя в поступательное перемещение конусного штока используется червячно-анкерная передача. Износ резьбы червячного механизма сделает невозможным нормальное перемещение штока датчика холостого хода.
• Неисправность цепи управления. Речь идет об обрывах в электропроводке, коротком замыкании вследствие перетирания изоляции, образовании на клеммах колодок проводов окислов.
• Поломка электродвигателя. Сам по себе шаговый электродвигатель – крайне надежный механизм, но вследствие неполадок в цепи питания возможно перегорание обмотки. Если вы знаете, как пользоваться мультиметром, то проверить обмотку на обрыв можно с помощью универсального измерителя.
• Разрушение уплотнительного кольца, вследствие чего происходит подсос неучтенного ДМРВ воздуха.

Компьютерная диагностика

Несмотря на то что в простонародье РХХ принято называть датчиком, устройство является исключительно исполнительным механизмом, не имеющим обратной связи с ЭБУ.

Иными словами, блок управления двигателем подачей напряжения на шаговый двигатель устанавливает желаемый вылет штока. Но ЭБУ не может объективно проверить фактическое положение штока, поэтому несоответствие желаемых и фактических значений нигде не фиксируется.

Это значит, что в случае неисправности датчика на приборной панели не загорается Check Engine.

  Как вывести канадский клён на участке

Система самодиагностика может регистрировать лишь немногие неисправности цепи управления РХХ. Варианты ошибок, которые перед проверкой датчика холостого хода можно определить диагностическим прибором через разъем OBD II:

• Р0505 – код ошибки свидетельствует о неисправности в цепи управления;
• P0506 – датчик заблокирован, низкие холостые обороты;
• P1509 – перегрузка цепи управления РХХ;
• P1513 – замыкание на землю цепи управления датчиком;
• P1514 – обрыв или замыкание на +12В цепи управления РХХ.

Проверка РХХ мультиметром

Как проверить датчик холостого хода мультиметром:

• в режиме измерения постоянного тока измерьте напряжение на разъеме регулятора (зажигание должно быть включено). Отсутствие питание будет свидетельствовать об обрыве в цепи управления;
• проверьте сопротивление обмоток статора в режиме измерения сопротивления (диапазон – до 200 Ом). ШД имеет две обмотки, поэтому нужно следить за правильностью подключения клемм тестера. В технической документации к датчику, установленном на вашем автомобиле, вы можете найти номинальное сопротивление обмоток. К примеру, для РХХ 2112-1148300-02 нормальное сопротивление – 51±2 Ом, а для РХХ 2112-1148300-01 – 53±5 Ом (оба устройства устанавливаются на многие модели ВАЗ). Если показания мультиметра говорят о приближающемся к бесконечности сопротивлении, значит, в цепи обмотки присутствует обрыв.

Схема подключения РХХ ВАЗ 2110

Полноценно проверить РХХ можно лишь с помощью специального диагностического оборудования. Но в большинстве случаев проверка мультиметром, визуальный осмотр и дефектовка после разборки позволяют довольно точно диагностировать наличие неисправности.

Помните, что после замены, промывки РХХ необходимо провести программную адаптацию датчика.

Как проверить РХХ (Регулятор холостого хода)?

Если на вашем автомобиле нестабильный холостой ход: 1) обороты то падают, то возрастают, 2) во время езды после сброса передачи двигатель глохнет, то вероятнее всего умер Датчик холостого хода. Для этого нам понадобится проверить датчик на работоспособность.

Проверка рххДля выполнения проверки Регулятора холостого хода нам понадобится тестер.

1) Находим Регулятор и снимаем от него колодку проводов (Если у вас двигатель объёмом 1,6л, то предварительно отверните два крепления дроссельного узла к ресиверу и отодвиньте дроссельный узел от торца ресивера на 1см)2) Для начала проверим цепь Регулятора подходит ли напряжение к нему.

Берём вольтметр и подсоединяем минусовую колодку на массу (на двигатель), плюс подсоединяем к колодке проводов на вывод А и на вывод D (выводы обозначены на колодке) Включаем зажигание и смотрим на показания тестера: напряжение должно быть не менее 12 вольт. Если оно меньше, вероятно разряжен аккумулятор.

Если питание отсутствует, то неисправно цепь питания или ЭБУ.Выключаем зажигание.3) Проверив цепь датчика, начинаем проверять сам Регулятор:Клеммы тестера подсоединяем к выводам A и B, затем Cи D – сопротивление должно быть в районе 53 Ом. Далее измеряем сопротивление по следующим парам: A и C, B и D.

Сопротивление в этих парах должно быть бесконечно большим. Если показания вашего Регулятора иные, то рекомендуется заменить его. Перед заменой Регулятора, попробуйте прочистить (Как почистить РХХ?) и отремонтировать (Как отремонтировать РХХ?) его, Возможно, вы сэкономите лишние деньги.

Есть ещё один вариант проверки: для этого полностью снимаем Регулятор, отвернув два винтика. Вытащив его, подсоединяем к нему колодку и кладём палец на кончик иглы Регулятора, не прилагая усилий.

Теоретически, работающий Регулятор в момент отключения зажигания полностью выдвигает свою иглу. Поэтому включив зажигание вы должны почувствовать маленький толчок на палец.

Если этого не произошло, значит Регулятор не рабочий.

  Черно синий цвет авто

Как почистить Регулятор холостого хода (рхх)?Если Регулятор не работает, то можно попробовать промыть и почистить Регулятор, прежде чем тратить деньги на новый РХХ. Чистка рхх – процесс лёгкий и быстрый. Для этого нам понадобится очиститель карбюратора или wd-40.

На ваз 2114 с двигателем 1,6 л предварительно нужно отвернуть 2 гайки крепление дроссельного узла к ресиверу. Затем нужно отвести дроссельный узел от торца ресивера не снимая его (на 1 см).1) Для начала отсоединяем колодку проводов от Регулятора2) На ватную палочку наносим очиститель и чистим контакты.

3) Берём маленькую крестовую отвёртку и откручиваем 2 крепления Регулятора.

(Если креплений нет, значит датчик посажен на лак, в этом случае нужно снимать весь дроссельный узел)4) Вытаскиваем Регулятор и смотрим на его состояние:Если Регулятор в масле и в чёрной грязи, то следует вывод, что помимо его чистки нужно чистить дроссельную заслонку (Вот такое у нас топливо).

5) Берём ВД-40 или очиститель карбюратора и обильно брызгаем на конусную иглу с пружинкой, тем самым очищаем её от грязи. Затем сушим Регулятор и устанавливаем обратно. Перед установкой проверьте расстояние от корпуса датчика до иглы (23мм).

Если изменений в работе двигателя и Регулятора на холостых не наблюдается, значит износились направляющие конусной иглы (замена на новый Регулятор) или оборвался провод внутри Регулятора.В момент покупки Регулятора холостого хода на ваз, расстояние от головки штока до фланца должно быть не более 23мм. Внимательно измерьте длину выступающей головки.

Рекомендуется устанавливать Регулятор холостого хода от группы «омега» с номером 2112-114830. Так же неплохие РХХ 2112-1148300-04 “КЗТА”. Стоит отметить, что при покупке нужно обращать внимание на конечную метку 04.

Регуляторы выпускаются с метками 01 02 03 04, поэтому посмотрите на метку старого Регулятора и приобретайте такой же. Если вы поставите к примеру Регулятор с меткой 04 вместо 01 – Регулятор работать не будет.

Допускается такая замена: 01 на 03, 02 на 04 и наоборот.

  Компьютер не видит мр3 плеер

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Регулятор холостого хода (РХХ) — Официальный Лада Приора Клуб

Регулятор холостого хода (РХХ)

Регулятор холостого хода (см. Фото-1) является устройством, которое необходимо в системе для стабилизации оборотов холостого хода двигателя.

РХХ представляет из себя шаговый электро-двигатель с подпружиненной конусной иглой. Во время работы двигателя на холостом ходу, за счет изменения проходного сечения дополнительного

канала подачи воздуха в обход закрытой заслонки дросселя, в двигатель поступает, необходимое для его стабильной работы, количество воздуха. Этот воздух учитывается датчиком массового расхода воздуха (ДМРВ) и, в соответствии с его количеством, контроллер осуществляет подачу топлива в двигатель через топливные форсунки. По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя и в соответствии с режимом работы двигателя управляет РХХ,таким образом добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки (см. Фото-2 и Фото-3). На прогретом до рабочей температуры двигателе контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет РХХ увеличивает обороты и, таким образом, обес- печивает прогрев двигателя на повышенных оборотах коленвала. Данный режим работы двигателя позволяет начинать движение автомобиля сразу и не прогревая двигатель. Регулятор холостого хода установлен на корпусе дроссельной заслонки (см. Фото-4) и крепится к нему двумя винтами. РХХ является исполнительным устройством и его самодиагностика в системе не предусмотрена. Поэтому при неисправностях регулятора холостого хода лампа «CHECK ENGINE» не загорается.

Симптомы неисправностей РХХ во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа «CHECK ENGINE».

К неисправностям регулятора холостого хода можно отнести следующие симптомы: -неустойчивые обороты двигателя на холостом ходу; -самопроизвольное повышение или снижение оборотов двигателя; -остановка работы двигателя при выключении передачи; -отсутствие повышенных оборотов при запуске холодного двигателя; -снижение оборотов холостого хода двигателя при включении нагрузки (фары, печка и т.д.),

Для демонтажа регулятора холостого хода необходимо при выключенном зажигании отключить его четырехконтактный разъем и отвернуть два крепежных винта.

Монтаж РХХ производят в обратной последовательности, но предварительно проверив расстояние от фланца до конечной точки конусной иглы, которое должно быть 23 мм.

Кроме того, уплотнительное кольцо на фланце следует смазать моторным маслом.

Взято тут

Добавлено через 6 минут

По поводу подделок РХХ

Взято отсюда

Спасибо Satch за предоставленую им информацию.

__________________

Как проверить датчик холостого хода Лада Приора и его неисправности

Если на вашей Ладе Приора появились «плавающие» обороты, то обязательно нужно проверить датчик холостого хода. Среди всех неполадок двигателя некорректно работающий холостой ход может проявляться в следующих случаях:

1. В момент переключения скоростей глохнет двигатель.
2. Обороты двигателя самостоятельно повышаются или понижаются.
3. При остановке автомобиля с работающим двигателем обороты резко падают.

Все эти симптомы указывают на неисправность датчика холостого хода. Но перед тем как начать его ремонт, нужно точно знать, где он находится и как он выглядит.

Расположение

Реле холостого хода на всех трех вариантах исполнения Приоры находится возле дроссельного узла и фиксируется на два небольших болта.

Датчик холостого хода легко узнать по подключенной колодке проводов к нему и своеобразной форме.

Где находится датчик холостого хода на Приоре

Диагностика

Вся сложность диагностики состоит в том, что при неправильной работе датчика холостого хода на приборной доске не появится знакомое многим – Check Engine, так как он не контролируется ЭБУ.

Проверка цепи

Перед тем как проверить цепь, заранее приготовьте мультиметр и настройте его на работу. Далее откройте капот и отсоедините питание от регулятора холостого хода. Затем на мультиметре необходимо выставить режим работы вольтметра. Черный щуп нужно подключить к «массе» автомобиля, а красный поочередно подсоединяем ко всем выводам на колодке.

Воспользовавшись помощью второго человека, заводим мотор и смотрим показания мультиметра. Параметры должны быть в пределах 12 вольт.

В случае если мультиметр показывает значение, которое существенно ниже положенного, причину нужно искать в АКБ, а когда напряжение полностью отсутствует, причину необходимо искать в проводке или ж в блоке управления двигателем.

Если в ходе поверки выяснилось, что цепь исправна, можно сосредоточить внимание на датчике.

Проверка РХХ

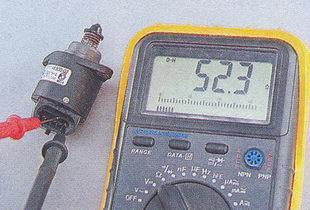

При проверке датчика мультиметр нужно переключить в режим проверки сопротивления. Далее независимо от полярности, нужно подключить щупы к выводам А и В, после этого к С и D. Сопротивление на рабочем датчике должно составлять в пределах 53 Ом.

После этого необходимо поочередно подключить щуп ко всем выводам. На мультиметре должна быть показана «бесконечность» во все вариантах подключения.

В случае если показания прибора были с отклонениями от нормы, датчик холостого хода можно почистить или заменить на новый.

Подготовка к чистке датчика холостого хода

Для того чтобы почистить РХХ, нужно заранее подготовить небольшой комплект инструментов и материалов, которые будут необходимы в процессе работы: небольшая крестообразная отвертка, аэрозольная жидкость, ветошь и средство для чистки карбюраторов.

Монтаж сигнализации на Приору

После того как все необходимое для работы подготовлено, нужно отключить питание автомобиля от АКБ. Далее следует найти РХХ, расположенный на дроссельном узле при помощи небольшой отвертки открутить два фиксирующих винта.

Чистка РХХ

Положите датчик холостого хода на чистую ветошь и распылите на его иглу очищающую жидкость из аэрозольного баллончика. В процессе распыления следите за тем, чтобы жидкость не попала под пружину.

Если это произойдет, нужно будет продувать датчик под высоким давлением, но и эта процедура не даст гарантий, что РХХ будет корректно работать.

Далее протрите иглу чистым куском ветоши и дождитесь полного высыхания.

Если этого не сделать, впоследствии придется сушить и прочищать автомобильные свечи. Воспользуйтесь моторным маслом и протрите уплотнительное кольцо датчика холостого хода. После этого установите его в посадочное место и надежно закрепите двумя винтами.

При установке датчика нужно соблюдать осторожность, так как с поврежденным уплотнителем РХХ не будет работать в нормальном режиме. Если после чистки датчик холостого хода не хочет функционировать нормально, его необходимо заменить на новый.

Тюнинг двигателя Приора

Выбор датчика

Датчики холостого хода для автомобиля Лада Приора выпускают два завода, один из них находится в Калуге, а второй – в Костроме. Какой из них лучше, сказать сложно, так как они изготавливаются примерно в одинаковых условиях.

Главное – это не приобрести подделку вместо оригинального РХХ, поскольку его долгую работу никто не гарантирует.

Наилучшим вариантом будет сравнение каталожных номеров и приобретение точно такого же датчика, так как если новый РХХ не предназначен для Приоры на 16 клапанов, он работать не будет.

Когда менять датчик холостого хода на Приоре

Транспортное средство требует ухода, владельцы обязаны регулярно проводить диагностику механизмов, от которых зависит исправность авто. В список таких деталей входит датчик холостого хода Приоры.

Проблемы в работе датчика отображаются на работе двигателя. Если своевременно не заняться устранением неисправности, водителю придется оплачивать капитальный ремонт.

Следует придерживаться технических рекомендаций и проводить замену компонента, когда срок его годности подходит к концу.

В статье читатель узнает, где датчик размещен, как проверить его исправность и когда следует провести замену.

Признаки неисправности

Понадобится замена датчика холостого хода на Приоре, если водитель заметил один из четырех симптомов:

1. Тахометр показывает плавающее число оборотов. Если двигатель работает в одном режиме, показатель отражает стабильную цифру. Когда датчик выходит из строя, количество оборотов при работе одного режима то уменьшается, то увеличивается.
2. Обороты резко падают/увеличиваются, если переключить передачу.
3. Включен холостой ход и нажата педаль газа, но двигатель прекращает работу.
4. Двигатель переключен в режим холостого хода, но число оборотов не меняется.

Эти признаки могут сигнализировать о других неполадках, но опыт автомехаников показывает, что чаще причиной этих проблем становится именно неисправность РХХ.

Где размещен РХХ

Если хотите самостоятельно заменить регулятор холостого хода, необходимо узнать, где находится датчик холостого хода на Приоре. Чтобы найти деталь, следуйте инструкции:

• откройте капот;
• снимите пластиковую пластину (кожух), отвинтив все шурупы;
• найдите дроссельский узел, справа размещен регулятор;
• отодвиньте клапан, фиксирующий штекер, в левую сторону. Чтобы снять РХХ, придется отвинтить все болтики, прикрепляющие датчик к дроссельскому узлу.

При работе с двигателем обязательно придерживайтесь правил безопасности. Проверка или замена РХХ проводится только при выключенном моторе.

Чтобы добраться до РХХ, понадобится обычная отвертка с магнитной рукояткой. Если возникли подозрения на неисправность датчика, желательно провести диагностику. Проверить деталь можно самостоятельно или обратившись в автомастерскую.

Как провести диагностику РХХ

Заметили указанные выше “симптомы”? Удостоверьтесь, что проблему вызывает именно неисправность датчика. Если среди инструментов найдется вольтметр, то диагностику можно провести самостоятельно. Чтобы проверить РХХ Приоры, сделайте следующее:

• зафиксируйте машину, затянув ручник и убедившись, что авто не сдвинется с места;
• откройте капот, отвинтите шурупы на пластиковом кожухе, снимите пластину;
• возьмите вольтметр, пару нарезанных проводов;
• достаньте компонент, фиксирующий колодку жгута;
• отключите колодки от регулятора;
• воспользуйтесь щупом вольтметра с пометкой минус, подсоедините его к двигателю;
• включите зажигание в режиме холостого хода.

Если показатели будут ниже двенадцати вольт, придется менять РХХ, ведь он не подлежит ремонту.

Если собираетесь покупать новый датчик и самостоятельно устанавливать его вместо нового, обратите внимание на длину иглы РХХ. В новом она не должна превышать двадцать три миллиметра.

Если не обладаете опытом в работе с автомобильной механикой, желательно обратится в автомастерскую.

Датчик холостого хода Лада Приора 16 клапанов

Автомобили с инжектором, к которым относится и Лада Приора 16 клапанов, имеет специализированный датчик холостого хода. Именно этот датчик поддерживает постоянные обороты силового агрегата непосредственно на холостом ходу. Случается так, что автовладелец начинает замечать такую странность, при которой холостой ход скачет в совершенно недопустимых пределах.

В данной ситуации следует как можно скорее проверить регулятор холостого хода, а для этого нужно знать, где находится это устройство в вашем авто. После диагностики зачастую выясняется, что нужна замена.

Эффект от неисправности РХХ довольно сильно похож на эффект от некорректной работы датчик положения дроссельной заслонки.

Однако в данном случае, когда датчик неисправен, обязательно загорается лампочка «Check Engine», ведь сигналы, поступающие от педали газа, системы зажигания, или регулятора топлива и так далее, проходят непременно через ЭБУ и сигнал выводится на приборную панель. А вот датчик холостого хода не интегрирован в общую систему, поэтому никаких сигналов не подает.

Следовательно, Лада Приора 16 клапанов нуждается в проверке, при симптомах неисправности датчика.

Снятие и проверка регулятора холостого хода

Снимаем регулятор холостого хода для проверки и замены. При выключенном зажигании, отжав фиксатор. …отсоединяем колодку жгута проводов системы управления двигателем от регулятора.

Выводы «A», «B», «C» и «D» колодки жгута проводов соединены, соответственно, с выводами «67», «66», «65» и «64» контроллера.

При включенном зажигании значения напряжений (выходных сигналов управления регулятором) на этих выводах изменяются хаотично, поэтому проверке не подлежат.

Крестообразной отверткой отворачиваем два винта крепления регулятора к дроссельному узлу…

  Как экономно промыть инжекторы, не обращаясь в автосервис

…и вынимаем регулятор из гнезда дроссельного узла.

Соединение регулятора с дроссельным узлом уплотнено резиновым кольцом. Тестером (в режиме омметра) измеряем сопротивление между выводами разъема регулятора. У исправного регулятора сопротивление между выводами «A» и «B», а также «C» и «D», должно быть 40–80 Ом. Устанавливаем регулятор холостого хода в обратной последовательности. Перед установкой нового регулятора…

…штангенциркулем проверяем расстояние между концом иглы клапана и опорной поверхностью фланца регулятора. Расстояние должно быть не более 23 мм. Это необходимо для того, чтобы не повредить регулятор при монтаже — игла регулятора не должна упираться в седло дроссельного узла.

Необходимо учитывать, что если указанное расстояние у нового регулятора больше 23 мм, то втянуть запорную иглу внутрь регулятора удастся только с помощью специального тестера (на СТО). Перед установкой регулятора холостого хода очищаем в дроссельном узле седло клапана, воздушный канал и поверхность под уплотнительное кольцо.

Наносим на новое уплотнительное кольцо регулятора тонкий слой моторного масла.

Надежная карбюраторная схема управления мотором давно уже вытеснена гибкой электроникой. Последняя состоит из работающего по определенной программе блока управления и датчиков. Такая тенденция позволила добиться увеличения мощности и снижения расхода топлива. Однако с приходом электроники система управления стала более уязвимой к неисправностям.

Сам себе диагност: почему плавают обороты двигателя на Приоре – теоретический базис

• отказа сенсора массового расхода воздуха (ДМРВ);
• выхода из строя датчика положения дроссельной заслонки (ДПДЗ);
• подсоса воздуха;
• дефектного регулятора холостого хода (РХХ).

Что будет делать двигатель при таком положении дел – поднимать обороты силовой установки, при этом объем впрыскиваемого бензина останется прежним.

А это означает, что смесь будет обедняться и мотор начнет плавно глохнуть.

По ходу снижения частоты вращения коленчатого вала количество воздуха будет уменьшаться.

После достижения критической точки, в которой объема инжекции высокооктановой жидкости хватает для получения горючей смеси нормального качества, работа мотора вновь стабилизируется.

Этот процесс и называется «плаванием оборотов». Он замкнутый, будет повторяться до выяснения причин и принятия мер по их устранению.

Профилактические меры

Для того, чтобы не столкнуться в будущем с полной неисправностью регулятора, периодически стоит проводить процесс чистки, описанный выше. Насколько часто проводить процесс чистки зависит от того, как активно вы пользуетесь своим транспортным средством.

Если автомобиль – рабочий транспорт – рекомендуется раз в год проверять и проводить чистку датчика, если вы пользуетесь им только для себя – достаточно будет раз в два года. Но, конечно же, не забывайте о признаках неисправности детали, если они появились – не откладывайте.

Это поможет вам избежать полного выхода детали из строя и наслаждаться качественной ездой.

Вместе с вами мы приходим к выводу, что деталь неприхотлива, проста в своей функциональности и использовании. Не забывайте: своевременное обнаружение неисправности — залог продуктивности работы автомобиля в целом.

Полноценная работа двигателя зависит от исправности каждой его составляющей, и, если вы запустите любую деталь, в том числе и датчик холостого хода, — это может привести к более трудоемким процессам ремонта и выходу из строя всего автомобиля.

Важно: проверка датчиков

Ответ на вопрос, почему плавают обороты холостого хода на Приоре, зачастую может быть и таков: неисправен один из трех датчиков (РХХ, ДПДЗ, ДМРВ). Проверить довольно просто:

• Запустить силовую установку.
• Отсоединить колодку питания РХХ и проанализировать: частота ХХ осталась прежней или мотор глохнет – датчик под замену. Если частота выросла – сенсор исправен.
• Восстановить питание регулятора.
• Скинуть фишку с ДПДЗ и понаблюдать: обороты выросли – ДМРВ исправен; мотор заглох – ДМРВ следует менять.
• Подключить питание к ДПДЗ.
• Отсоединить колодку от ДМРВ и проанализировать: частота вращения коленвала увеличилась – ДПДЗ исправен, мотор глохнет – сенсор положения дросселя неисправен.
• Присоединить фишку к ДМРВ.

К сведению. Нередко проблема обусловлена плохим соединением клемм как «минусовых», так и «плюсовых» проводов.

Инструкция по замене регулятора заднего хода

Для замены сигнализатора ЗХ нужно приготовить набор ключей и новый прибор. Работы лучше проводить на эстакаде или яме.

https://www.youtube.com/watch?v=zQf1vBy3MeE

Чтобы провести замену нужно выполнить следующие действия:

1. Отключить питание машины, отсоединив отрицательную клемму на аккумуляторе.
2. Снять защиту с двигателя.
3. Отсоединить питающий провод.
4. Выкрутить старый сигнализатор.
5. Установка нового прибора осуществляется в обратном порядке.

После установки нужно проверить работу фонарей ЗХ.

Фотогалерея «Замена сигнализатора ЗХ»

Маршрутная карта устранения нестабильного ХХ на ВАЗ 2170

Нестабильные «холостые» вызваны тем, что компьютер ошибочно воспринимает или вовсе не знает количество всасываемого во впускной коллектор воздуха. Типичный рецепт лечения выглядит следующим образом:

• Проверить датчики (РХХ, ДМРВ, ДПДЗ) и заменить неисправные.
• Удостовериться в исправности клапана адсорбера.
• Если после чистки дроссельной заслонки на моторе ВАЗ 21126 плавают обороты, необходимо убедиться в отсутствии подсоса воздуха через соединения с патрубками.
• Проверить, цела ли диафрагма в вакуумном усилителе тормозов.

Лада Приора на 16 клапанов, так же как и остальные автомобили с инжектором, оснащена датчиком холостого хода, который предназначается для поддержания постоянных оборотов двигателя на холостом ходу.

Если вы заметили, что холостой ход на вашем автомобиле начал скакать в недопустимых пределах, то это веская причина для того, чтобы проверить, а в некоторых случаях полностью заменить регулятор холостого хода.

Симптомы неисправностей РХХ во многом схожи с неправильной работой ДПДЗ.

Но во втором случае на неисправность датчика на Приоре указывает лампа Check Engine, так как сигналы от электронной педали газа, регулятора топлива, системы зажигания и пр.

проходят через ЭБУ и отражаются на приборной доске, чего не происходит при проблемах с датчиком холостого хода из-за отсутствия интеграции в общую систему.

Неисправности РХХ

Существуют определенные признаки, которые могут помочь определить проблему с датчиком холостого хода:

• резкое изменение оборотов двигателя;
• при переключении авто на холостой ход изменений не происходит;
• при включении дополнительных опций автомобиля обороты резко падают;
• двигатель автомобиля глохнет, при воздействии на электронную педаль газа в режиме холостого хода.

Среди вероятных причин появления этой проблемы выделяют две: износ направляющей иглы и обрыв контактов, расположенных в середине корпуса регулятора.

Но на этом не стоит заострять внимание, так как чем быстрее будет найден проблемный агрегат, тем меньше вероятность появления более серьезных неисправностей с двигателем.

Чтобы проверить работоспособность этого агрегата на Приоре, нужно знать, где находится датчик холостого хода и как можно до него добраться. Для того чтобы его обнаружить, прежде всего, необходимо поднять капот и снять пластиковый кожух двигателя. Далее нужно внимательно рассмотреть дроссельный узел.

Если смотреть по ходу движения автомобиля, то необходимая деталь будет расположена по правую сторону. После того как РХХ обнаружен, можно думать как его снять, проверить и в случае необходимости почистить.

Для демонтажа датчика холостого хода понадобится большая и маленькая крестообразные отвертки и телескопическая магнитная рукоять.

Назначение, принцип работы и типичные неисправности датчика ХХ

Такой датчик холостого хода, цена которого не составляет большой суммы денежных средств, в своем составе содержит 2 основных важнейших компонента: шаговый ЭДГ двухполюсного назначения и клапан конусного сечения, которые совмещены между собой. Перемещение клапана (выдвижение или втягивание) происходит по командам электронного блока управления, при этом сечение для прохода воздушной смеси меняется в зависимости от направления движения иглы клапана.

Если игла датчика холостого хода выдвинута максимально вперед, что соответствует нулевому значению шагового индикатора, то смесь не поступает в воздушную магистраль топливной системы. В случае, если игла втягивается, то в топливную систему транслируется воздушный поток, прямо пропорциональный степени открытия иглы и отходу ее от седла клапана.

На нашем интернет-ресурсе размещено фото датчика холостого хода Лада Приора, чтобы неопытный автолюбитель имел представление о внешнем виде и месте размещения данного устройства в силовом отсеке автомобиля.

К дефектам датчика холостого хода Лада Приора следует отнести нижеследующие факты:

• нестабильная работа силовой установки в режиме холостых оборотов;
• спонтанное увеличение или падение мощности мотора;
• отказ агрегата от эксплуатации при выключении скорости;
• отсутствие увеличенных оборотов при запуске мотора «на холодную»;
• падение холостых оборотов при включении дополнительного электрооборудования транспортного средства.

Если при эксплуатации транспортного средства слышны перебои в работе силовой установки в режиме холостого хода, то требуется проведение проверки датчика холостого хода автомобиля Приора для выявления конкретного дефекта.

В Ладе Приора датчик холостого хода является устройством исполнительного типа, которое не интегрировано в бортовую схему ЭБУ автомобиля. Поэтому с помощью бортового компьютера диагностику данного гаджета провести невозможно. В связи с этим, при дефектах датчика холостого хода ВАЗ Приора и транспарант «CHECK ENGINE» не высвечивается на панели приборов.

Однако симптоматика дефектов датчика холостого хода аналогична признакам дефектов другого датчика — позиционирования заслонки дросселя, на дефекты которой как раз и показывает транспарант ошибки в двигательной системе. Знакомый большинству российских автолюбителей способ проверки датчика холостого хода состоит в следующем:

1. Заглушить силовую установку.
2. Рассоединить контактную колодку от датчика холостого хода.
3. Мультиметром произвести замеры значений сопротивлений обмоток датчика, которые между разъемами А и В, и С и D должны составлять 40-80 Ом. При замере значений сопротивлений между разъемами В и С, А и D электронное измерительное устройство должно сигнализировать об обрыве цепи (показывать значение «бесконечности»). При таких параметрах электрической цепи прибор относится к исправным элементам.

Осмотр

После того как деталь снята с автомобиля, можно легко определить и решить, стоит ли его менять на новый агрегат или достаточно просто почистить.

Если при визуальном осмотре не обнаружены механические повреждения, и он не вызывает подозрений, можно почистить нагар. Для этого понадобится чистая ветошь и средство для чистки карбюратора.

Его нужно залить во все отверстия и протереть чистой тряпкой, после чего дать просохнуть. В случае если на регуляторе обнаружены механические повреждения, его придется заменить новым.

По окончании чистки РХХ или покупке нового регулятора его нужно установить на прежнее место. Установка регулятора холостого хода выполняется так же просто, как и демонтаж, только в обратной последовательности.

После того как регулятор холостого хода установлен, а автомобиль заведен, обороты двигателя достигнут максимальной отметки. Этого пугаться не нужно, так как датчику необходимо подстроиться для нормальной работы. При повторном запуске этого не произойдет, поскольку РХХ будет вставлен в правильный режим.
