Современный автопром специализируется на выпуске машин, оборудованных приборами на электронике, к ним относятся датчики скорости. Предназначение оборудования – фиксирование данных скоростного режима, передающихся с шестерней КПП к переднему мосту автомашины, перенесение зафиксированных показаний на электронный блок управления.
Датчик скорости ВАЗ 2114
В период эксплуатации при работе устройства могут возникнуть сбои, это может повлечь перебои работы прибора, фиксирующего скоростной режим. Прежде, чем заняться выполнением замены датчика скорости на ВАЗ 2114, не будет лишним выполнить диагностирование. Смену можно произвести в автосервисе, довериться специалистам, или все выполнить своими силами.
Какой стоит датчик скорости для ВАЗ 2114
По основной базе ДС каталожный номер 2111-3843010 оснащенный штоком из пластика, что является первостепенной причиной сбоя оборудования.
ДС каталожный номер 2111-3843010
Конструкция датчика скорости на ВАЗ 2114
У машин, имеющих двигатель карбюраторного типа, работа спидометра простая, потому что прибор является механическим.
При постановке ДВС инжекторного типа и воздействия большинства параметров по обеспечению необходимого расхода горючего материала, возникла необходимость в установке дополнительного электронного оборудования, в число таких приборов входят ДС. Принцип работы спидометра поменялся, прибор стал работать на электронике.

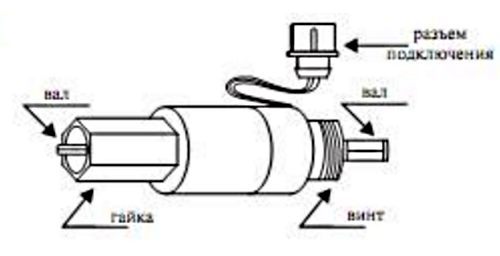

Конструкция датчика скорости на ВАЗ 2114
По конструкции, только появившиеся датчики скорости, установленные на инжекторные автомашины, состоят из тросов привода спидометра с электронным датчиком. Следующим поколением стал датчик, не использующий трос спидометра, с последующей реконструкцией прибор стал электронного типа. Новейшим из поколений стал датчик, работающий за счет импульсов.
Где находится датчик скорости на ВАЗ 2114
Где находится датчик скорости ВАЗ 2114, долгих размышлений не требуется. Относительно конструкции машины привод спидометра сохранился на прежнее свое месте расположения верхняя панель коробки передач. Главная его функция – распределение скоростного режима автомобиля. Установив машину на смотровой яме, можно получить наилучший доступ и обзор, где находится датчик скорости.
Где находится датчик скорости на ВАЗ 2114
Электронный спидометр и контроллер подсоединены прямо к прибору скорости. Работоспособное состояние позволяет прибору выдать требуемые сведения о величине текущей скорости и поддерживает обороты мотора в требуемом режиме. Прибор учета скоростного режима обеспечивает работу регулятора в оптимальном режиме, подавая сигналы на электронный блок управления.
Любое электронное устройство – это чувствительный прибор, подвергаемый разным воздействиям из внешней среды, что влечет за собой сбой системы.
Чтобы этого избежать необходимо, выполнять регулярные осмотры, диагностировать датчик скорости на ВАЗ 2114, где находится, а так же держать под контролем их работоспособность.
По мнению большинства автовладельцев в том случае если при работе спидометра ВАЗ 2114 появился сбой или он перестал работать, причина этому датчик скорости на ВАЗ 2114. Обнаружить нарушение можно применив специальное оборудование.
Проявление неисправностей у датчика скорости ВАЗ 2114
Практика водителей, пользующихся автотранспортом, имеющим электронную бортовую систему, многие часто сталкиваются со сбоем подаваемых сигналов. Большинство сигналов при сбое электроники пропадают при последующем включении двигателя. Такие ситуации ставят автовладельцев в замешательство, и вызывает недоверие и негативную реакцию к электронным приборам, установленных на борту автомашины.
Но какая бы ситуация не случилась важно знать расшифровку ошибок, свидетельствующих о нарушении правильного функционирования прибора, появляющихся бортовом компьютере. Они бывают разные, важно вовремя и грамотно расшифровать.
Контактное послабление, перелом проводки, фиксирующихся к датчику, проконтролировать это возможно только видя, где находится датчик скорости на ВАЗ 2114. Этому способствует вибрационное воздействие на коробку передач за период работы. Нельзя забывать о профилактике осмотров данного прибора, осмотры позволят избежать внештатных ситуаций.
Бортовой компьютер выводит на свой монитор не только сигналы об ошибках, но и прочие признаки проявившейся неисправности ДС:
- Снижена мощность мотора.
- Существенно повысился расход топлива.
- Частичное или полное прекращение работы спидометра.
- Неподконтрольное отключение мотора в связи, не выжатой педалью газа.
Проявление признаков является не обязательным сигналом о сбое работы ДС, так же могут проявляться неисправности и от сбоев работы устройств топливной системы. Проверка работающего состояния электронного устройства лишней не будет.
Проверка работы датчика скорости на ВАЗ 2114
Выделяют способы, позволяющие выявить рабочее состояние датчика определяющего скоростной режим:
Способ №1
Выполняется после демонтажа прибора. Воспользовавшись вольтметром необходимо выполнить замер выходного напряжения и частоту сигнала.
Способ №2
В демонтаже устройства нет необходимости, проверка осуществляется на месте.
При осуществлении диагностирования потребуется домкрат, для поднятия передних колес, эта процедура нужна, чтобы видеть, где находится датчик скорости ВАЗ 2114, а также совершить прокручивание колес.
Подсоединить прибор вольтметр, прокрутить колеса, зафиксировать, полученные показатели. Когда частота и напряжение изменяются согласно раскручиванию колес, значит рабочее состояние датчика в допустимых нормах.
- Способ №3
- Диагностирование проводится с использованием лампочки или «контрольки», для чего передние колеса поднимаются способу No2, для вращения колес.
- Далее выполнить следующие действия:
- отсоединение датчика и провода импульса;
- включение зажигания;
- использование «контрольки» для определения «плюса» – «минуса»;
- соединение «контрольки» и провода «сигнал»;
- раскручивание колес.
В случае правильной работы устройства загорится сигнал «минуса». При отсутствии прибора контроля следует применить лампочку, присоединить на нее провод (плюсовая клемма – выхода «сигнала»). Прибор в рабочем состоянии, если лампа заморгала при вращении колес.
Способ №4
Поднять одно из колес на домкрате, демонтировать датчик скорости. В случае правильной работы привода можно ощутить его вращение, если заедание отсутствует, значит, работоспособность привода в норме. По завершению проведения диагностики не удалось выявить никаких проблем, цепи и приводы в норме, в этом случае необходимо заменить прибор контроля скорости.
Ошибки которые выдает датчик
| Ошибки | Что означает |
| Р0500 | Данная ошибка говорит о том, что ЭБУ не получает сигнал от датчика скорости |
| Р0503 | Такой код ошибки информирует о поступлении неустойчивого сигнала от ДС, имеющего прерывистый характер |
Как снять датчик скорости на ВАЗ 2114
Чтобы правильно заменить датчик скорости на ВАЗ 2114, лучше воспользоваться смотровой ямой, эстакадой, инструмент, контрольные приборы, расходный материал, ключи соответствующих размеров, ветошь и непосредственно сам ДС.
Для этого необходимо определить, какой стоит датчик скорости ВАЗ 2114. Опытные автовладельцы рекомендуют использовать для ВАЗ 2114 датчик скорости с металлическим хвостовиком.
Случаются моменты, когда при установке некоторых моделей без замены разъемов не обойтись, важно четко видеть, где находится датчик скорости ВАЗ 2114.
Заменить датчик скорости 2114 возможно своими руками, выполняя последовательно действий, как поменять датчик скорости на ВАЗ 2114:
- Установить машину над смотровой ямой.
- Корпус двигателя остынет быстрее, если открыть капот.
- Отсоединить аккумулятор.
- Найти месторасположения ДС на ВАЗ 2114.
- Используя ветошь заняться чисткой коробки передач, датчик скорости, где находится на ВАЗ 2114, освободить контакты.
- Вынуть колодку и провода.
- Отвернуть датчик, поворачивая против часовой.
- Произвести осмотр, и проверить привод ДС.
- Отвернуть гайку и вынуть ее с шайбой.
- Вынуть привод.
- Осмотреть состояние уплотнения, при необходимости выполнить замену.
- После замены штока, выполнить установку привода.
- Поставить новый прибор скорости на прежнее место, поворачивая по часовой стрелке.
- Произвести подключение клемм и проводов.
Выполнив установку нового прибора контроля скорости, важно проявлять терпимость и аккуратность. После полного подсоединения прибора обязательно нужно проконтролировать надежность соединений. Недостаточный контакт может сказаться на работоспособности устройства контроля и управлении автомобиля.
Рекомендации от профессионалов: замену датчика скорости ВАЗ 2114 следует производить внимательно и аккуратно, замены ДС – показатель правильно выполненных действий.
При работе следует проявлять осторожность, так как корпус датчиков выполнен из пластика, который возможно повредить при малейшем неловком движении, выполняя монтажные работы. Соблюдение порядка всех действий, работа с качественными материалами.
Самое главной соблюдение мер по технике безопасности при выполнении замены прибора следящего за скоростью, это поможет избежать покупки нового датчика.
Почему не работает спидометр на четырке: проверяем датчик скорости
Датчик скорости ВАЗ 2114 – измеряющее устройство, основное функциональное назначение которого – определение частоты оборотов коленного вала и передачи информации о ней на электронное бортовое управление ВАЗ 2114.
Датчик скорости
Из данной статьи вы узнаете принцип работы датчика скорости, методику проверки его работоспособности и технологию замены датчика своими руками, что позволит в будущем существенно экономить на услугах СТО.
Принцип работы дс и особенности эксплуатации
Четырнадцатый ВАЗ – современный автомобиль, оборудованный спидометром электронного типа. Принцип работы электронного спидометра, в отличие от спидометров с механическим приводом, устанавливающихся на ВАЗовскую классику старых годов, базируется на определении текущей скорости автомобиля на основании частоты полученных импульсных сигналов ДС.
По простому – импульсный датчик скорости на каждый километр пройденного машиной расстояния генерирует 6000 сигнальных импульса (по 6 импульсов за один полный оборот коленного вала).
Соответственно, количество импульсов передаваемых датчиком в ЭБУ за одну секунду зависит от того, с какой скоростью автомобиль передвигается.
Получая импульсный сигнал мозги автомобиля высчитывают частоту его поступления и на ее основании вычисляют текущую скорость движения.
Исходя из полученных данных электроника ВАЗ 2114 не только определяет скорость передвижения четырнадцатой, но и регулирует работу движка в холостом режиме и периодичность подачи воздуха в обход заслонки дросселя.
Стоимость нового ДС на четырнадцатую составляет порядка 300-400 рублей, маркировка детали – 2111-3843010. При выборе нового устройства отдавайте предпочтения конструкциям с металлическом штоком. Шток вообще является наиболее подверженной износу частью ДС, но некоторые производители умудряются делать его из пластмассы (такие ДС редко проживают дольше 6-ти месяцев).
- Вышедший из строя датчик спидометра ВАЗ 2114 определяется предельно просто – в таком случае перестает работать спидометр, также он может подавать признаки жизни, но демонстрировать при этом неправильную информацию.
- Также могут наблюдаться проблемы при работе мотора на холостых оборотах – если движок глохнет при движении автомобиля накатом, скорее всего причина в ДС.
- Основная причина поломки ДС – обрыв цепи контактов, из-за чего меняется частота генерирования импульсного сигнала, которую контроллер не в состоянии опознать.
Проверка работоспособности дк
Проверка ДС необходима в случае обнаружения типичных признаков его неисправности. Данное устройство можно проверить несколькими способами, в том числе и не снимая прибор с автомобиля. Для этого вам потребуется мультиметр и обычная лампочка на 12 В.
Мультиметр – это устройство для тестирования электросетей и приборов, потребляющих электричество. Для диагностики автомобиля это незаменимая вещь, так что имеет смысл приобрести его в гараж, благо стоит он не дорого (порядка 400-600 рублей).
Проверка датчика скорости – способ №1 (со снятием ДС):
- Демонтируем ДС (прочесть, как это сделать, вы можете в следующем разделе статьи);
- Устанавливаем мультиметр в режим изменения переменного напряжения;
- Замыкаем щупы тестера на контактах в колодке ДС: первый – на контакт, идущий к приборной панели(он по центру), второй – на контакт массы;
Способ подключения мультиметра - На передней торцевой части корпуса ДС вы увидите шток, при вращении которого датчик включается в работу. Соответственно, чтобы проверить устройство нам нужно его покрутить, сделать это удобнее всего надев на ось металлическую трубку соответствующих размеров.
При вращении штока датчика тестер должен показывать всплески переменного напряжения. Чем быстрее будет скорость вращения, тем большими должны быть всплески напряжения. Если этого не происходит – устройство неисправно.
Второй способ позволяет выполнить проверку датчика не снимая его с машины, однако для его реализации вам потребуется загнать четырнадцатую на смотровую яму.
Способ №2:
- Загоняем четырнадцатую на яму и поддомкрачиваем ее в районе левого переднего колеса;
- Находим ДС и разъединяем колодку подключенных к нему проводов;
- Подключаем электроды мультиметра к контактам массы и подачи сигнала в ЭБУ (центральный и крайний правый контакты);
- Вращаем находящееся в воздухе колесо и проверяем показания тестера на предмет появления всплесков напряжения.
Если по каким-то причинам вы не можете выполнить проверку мультиметром, можно воспользоваться обычной лампочкой на 12 В.
- Машина на яме, передняя часть поднята на домкрате;
- Провода лампочки подключаем к левому (питание) и центральному (подача сигнала) контактам датчика;
- Начинаем вращать колесо – если лампочка мигает, значит ДС работоспособен.
Снятие и замена
Если проверка показала, что ДС неисправен, нужно произвести его замену. Ремонт датчиков и им подобных мелких электронных устройств – дело неблагодарное. В гаражных условиях сделать это вряд ли получится, единственное, что можно предпринять – очистить контакты от окисления.
- Для этого отлично подойдет ВД-40 или любой растворитель (тот же спирт), протрите ватной палочкой контакты на колодке, если проблема была в окислении – ДС начнет работать.
- Если же и это не помогло, рациональнее всего приобрести и установить новое устройство – стоит оно не дорого (стоимость нового ДС составляет порядка 300-400 рублей) а на замену уходит не более 10 минут.
- Чтобы снять и подключить ДС вам потребуются ключ на 21 и техническая тряпка, чтобы протереть посадочное гнездо от скопившихся на нем осадков масла и пыли.
Для начала разберемся, где находится датчик скорости на ВАЗ 2114. Вы можете увидеть его на корпусе КПП, вблизи щупа проверки количества масла в картере. Если вы загоните автомобиль на яму, снимать ДС будет гораздо проще, поскольку доступ к нему сверху ограничивается патрубком воздушного фильтра и абсорбером, которые для замены ДС также придется демонтировать.
Расположение ДС на ВАЗ 2114
Снятие ДС выполняется в следующей последовательности:
- Загоняем четырнадцатую на яму;
- Снимаем питание с АКБ (для лучшего освещения оставьте капот открытым);
- Залазим в смотровую яму и находим ДС, очищаем накопившуюся на нем грязь тряпкой;
- Отсоединяем колодку контактов (колодка заклинена пружинным фиксатором, на колодке есть кнопка для его разъединения);
- 21-ым ключом выкручиваем ДС из посадочного гнезда;
Теперь о том, как правильно подключить новый ДС. Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение.
- Никакой науки тут нет – если ДС с первого раза сел в посадочное гнездо, значит все на своих местах, если ему что-то не дает продвинутся – значит шток во втулку не попал.
- Затягивать резьбовое соединение нового ДС нужно аккуратно, чтобы не повредить пластиковый корпус устройства.
На этом все. Отметим, что замена ДС на автомобилях ВАЗ 2115 и ВАЗ 2113 выполняется аналогичным образом.
Как проверить датчик скорости на ВАЗ-2114: фото и видео
Причиной, почему ВАЗ-2114 начинает глохнуть на холостом ходу, становятся датчики, а точнее их неисправность. Конечно, непосредственно причиной могут стать ДПДЗ, РХХ или ДМВР.
Но, как показывает практика, обычно причина кроется в датчике скорости. Но, не стоит сразу прибегать к замене, поскольку необходимо определить точно проблему. Для этого стоит провести диагностику.
В данной статье будет рассказано о причинах выхода из строя датчика скорости, а также о методах его диагностики.
Устройство датчика скорости
Новый и старый датчик скорости
Косвенными показателями того, что датчик скорости вышел из строя становятся: увеличение расхода, не рабочий спидометр, пропадание тяги двигателя.
Поэтому, опираясь на данные факторы можно предположить, что необходимо провести диагностику датчика. Для этого стоит понимать устройство и работу данного узла.
Принцип работы
Измеритель скорости передает определенные импульсы в электронный блок управления, который считывает данные работы датчика и передает показатели на приборную панель, а также проводит регулировку работы главного силового агрегата, в зависимости от полученных показателей.
ЭБУ даёт импульс и ждет возвратного действия от датчика. Обратная реакция пропорциональна частоте вращения колёс и коленчатого вала. Итак, измеритель скорости передаёт свои импульсы (на 1 километр — 6004 импульса).
Электронный блок управления вычисляет скорость по интервалу между приходящими импульсами от датчика.
Также, датчик скорости, при нормальной работе регулирует расход топлива в автомобиле. Каким образом это происходит. При отпускании педали газа, датчик воспринимает ситуацию, как торможение и ЭБУ перестает подавать топливо. Так, при скорости 20 км/час закрывается дроссель, и подача топлива прекращается полностью, что экономит горючее. Это одна из многих полезных функций датчика скорости.
Месторасположение датчика под капотом ВАЗ-2114
Непосредственно сам датчик скорости расположен на коробке переключения передач, возле щупа. Это оптимальное месторасположение, поскольку считывание скорости проходит с вала КПП, который дает возможность измерять показатель максимально четко и корректно при любой скорости.
Месторасположение датчика скорости на автомобиле
Признаки неисправности
Когда рассмотрели устройство и принципы работы датчика скорости можно определиться с прямыми и косвенными признаками неисправности, которые помогут определить работоспособность датчика скорости ВАЗ-2114:
- Нестабильная работа или СТОП двигателя на холостом ходу.
- Нестабильная работа или отказ спидометра.
- Увеличенный расход горючего.
- Падение тяги и динамики главного силового агрегата.
Проверка работоспособности
Рассмотрев все необходимы данные, можно приступить непосредственно к процессу проведения диагностических работ, датчика скорости ВАЗ-2114. Прежде всего, можно подключиться к электронному блоку управления, который покажет ошибки связанные с работоспособностью датчика скорости, а именно:
- Р0500 — Отсутствие сигнала измерителя скорости автомобиля.
- Р0503 — Перемежающийся сигнал измерителя скорости (тут скорее всего виновата проводка).
В данном случае, самой частой причиной становится обрыв проводов контакта, которые могли перетереться или лопнуть под воздействием низкой температуры. Прозвонить их можно при помощи тестера.
Проверка самого датчика
Вторым способом становится проверка контакта непосредственно датчика. Для совершения процесса понадобиться тестер. Итак, рассмотрим последовательность действий:
Распиновка проводов датчика скорости
- Снимаем разъём с датчика.
Отсоединяем колодку проводов
- Вставляем «плюс» контакта тестера в левое гнездо, а «минус» в правое. Центральный разъём не трогаем.
- Поворачиваем ключ зажигания и пробуем завести двигатель. Показатель датчика на сопротивление должен быть до 5 Ом. Если он завышен или занижен, значит, датчик не рабочий.
На видео обзор проблемы с датчиком скорости ВАЗ-2114 (прозвонка датчика)
Выводы
Проверить датчик скорости ВАЗ-2114 достаточно просто, и даже начинающий автомобилист справиться с этим заданием. Для совершения процесса достаточно заглянуть в ЭБУ или провести диагностические операции мультиметром.
Принцип работы и проверка датчика скорости ВАЗ 2114: Расположение на схеме спидометра
На автомобилях с карбюраторным ДВС при отсутствии сложной автоматики двигателя и бортового контроллера принцип работы спидометра ВАЗ 2114 был достаточно простым, потому что спидометр был механическим. От привода, который стоял на МКПП, через тросик, сигнал проходил напрямую к спидометру и фиксировал текущую скорость.
С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива, возникла необходимость в большом количестве дополнительных электронных датчиков, среди которых появился датчик скорости. Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.
Датчик скорости ВАЗ 2114
Первые датчики скорости (ДС), которые устанавливались на только появившиеся инжекторные машины, уже не применяются. Они совмещали в себе электрический датчик и тросик привода спидометра. Второе поколение ДС от тросика спидометра избавилось, спидометр стали устанавливать электрический, но у этих датчиков скорости слабым местом было шестеренчатое соединение при установке на МКПП.
Третье поколение — это импульсный датчик скорости, принцип работы которого основан на эффекте Холла. Цена датчика скорости на ВАЗ 2114 отличается в зависимости от модификации прибора.
Что такое эффект Холла
Он заключается в том, что при взаимодействии магнитного и электрического полей, когда электрическое поле определенным образом протекает через магнитное, в котором размещена полупроводниковая пластина, на ней возникает разность потенциалов, так называемое напряжение Холла.
Практическое применение в ДС этот эффект приобрел тем, что при движении это напряжение преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем больше скорость движения, тем выше частота сигнала. Рассчитано, что за один километр пути ДС выдает 6004 импульсов. По интервалу между этими импульсами контроллер рассчитывает скорость движения машины.
Датчик скорости в общей схеме датчиков и приборов
Гадать, где расположен датчик скорости на ВАЗ 2114, долго не приходится. Ведь он выполняет, в том числе и функцию определения скорости движения. Конструктивно привод спидометра остался на том же месте, следовательно датчик скорости ВАЗ 2114 стоит на МКПП сверху, в районе правого ШРУСА. Наилучший доступ к ДС можно получить снизу, если поставить машину на смотровую яму.
Схема подключения датчика скорости ВАЗ 2114 достаточно проста. В общей электрической схеме автомобиля он запитан через средний предохранитель, номиналом 7,5 А, который стоит на реле электровентилятора печки, в салоне. На комбинации приборов в передней приборной панели выводной штеккер с адресом — «ДС» и «контроллер управления двигателем» имеет один номер — «9».
Схема датчика скорости ВАЗ 2114
На что влияет датчик скорости? Напрямую он подключен к контроллеру и электронному спидометру. В работоспособном состоянии ДС выдает нужную информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме через формирование адекватных сигналов на ЭБУ.
Поскольку электронные приборы подвержены различным внешним воздействиям, которые приводят к сбоям в общей системе, надо внимательно относиться к профилактическим осмотрам и контролю за их работоспособностью.
Так, бытует мнение, что если не работает спидометр на ВАЗ 2114, то однозначно отказал датчик скорости. Однако существуют методики контроля электронного спидометра.
С помощью специальной аппаратуры на стенде можно определить его работоспособность.
Делается три замера на скоростях — 40, 80 и 120 км/час:
- при этом показания спидометра в км/час должны быть соответственно — «40,35 — 44», «81,38 — 85», «122,07 — 127»;
- а номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».
Признаки неисправности датчика скорости
В процессе эксплуатации автомобиля с электронным бортовым устройством многие автолюбители сталкивались с ситуацией, когда в блоке ошибок, загорается тот или иной сигнал, достаточно часто бывает, что после выключения двигателя и повторного запуска этот сигнал повторно не проявляется, поэтому у российских водителей порой вырабатывается недоверие к показаниям этого блока ЭБУ. Тем не менее, каждый водитель должен знать, какие ошибки, извещающие о проблемах с ДС, загораются на дисплее бортового компьютера.
- Р0500 — отсутствие сигнала датчика скорости.
- Р0503 — прерывающийся сигнал датчика скорости.
Действительно, достаточно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывов проводов ДС. Надо учитывать, где находится датчик скорости на ВАЗ 2114. МКПП испытывает в процессе эксплуатации сильную вибрацию, поэтому требуется уделять профилактическому осмотру этого датчика особое внимание.
Кроме появления на дисплее БК сигналов об ошибках, возможно появление других признаков неисправности ДС, к таким признакам специалисты относят:
- Неустойчивые, «гуляющие» обороты на холостом ходу, возможно самопроизвольное выключение ДВС при не нажатой педали газа.
- Неустойчиво работает или совсем не работает спидометр на ВАЗ 2114.
- Значительно повышается расход топлива.
- Снижается мощность двигателя.
Конечно, это не является однозначным диагнозом для ДС, могут быть и другие причины, например, проблемы с топливной системой. Однако, проверить работоспособность ДС, следует. И первое, что надо сделать — это прозвонить цепи и убедиться в исправности проводки. Убедиться в наличии заземления и поступления сигнала 12 В на контакты.
Известны несколько способов проверить работоспособность ДС:
- снять проблемный датчик. С помощью вольтметра замерить выходное напряжение и частоту сигнала. Для этого, на ось датчика надеть пластиковые трубочки и раскрутить корпус до скорости 3-5 км/час. Чем быстрее вращается датчик, тем выше напряжение и частота;
- второй способ не требует снятия датчика.
Поднять переднее колесо на домкрате так, чтобы его можно было раскрутить. Подсоединить вольтметр к контактам датчика. Раскрутить колесо и снимать показания с прибора, если напряжение и частота растут, адекватно раскрутке, то с датчиком все нормально.
- третий способ предполагает проверку с помощью «контрольки» или лампочки.
Поднять переднее колесо на домрате, чтобы можно было его крутить. Вначале от датчика надо отсоединить импульсный провод. Включить зажигание. «Контролькой» найти «плюс» и «минус».
Соединить «контрольку» с проводом «Сигнал» и раскрутить колесо. При нормально работающем датчике должен загореться «минус». Если нет контрольного инструмента, то можно воспользоваться лампочкой.
Для этого к ней надо присоединить провода.
Подключить один провод к плюсу аккумулятора, а второй к разъемному выходу «Сигнал». Вращать колесо. Если лампочка моргает, значит датчик исправен.
- автолюбители отработали методику проверки привода ДС.
Для этого необходимо поднять одно колесо на домкрат и снять датчик скорости. Нащупать привод датчика и вращать колесо. При нормально работающем приводе пальцами можно почувствовать как он вращается. И если нет никаких заеданий, значит привод в порядке.
Если же в результате проверки определено, что не работает датчик скорости, то необходимо его снять и заменить на новый. Дефицитной эта запчасть не является, поэтому можно легко узнать сколько стоит датчик скорости на ВАЗ 2114.
Ваз 2114: распиновка датчика скорости и схема подключения
Если перестал работать спидометр или начал показывать неверные данные, владельцу потребуется распиновка датчика скорости на ВАЗ 2114, чтобы восстановить функциональность элемента. В статье представлена распиновка и схема этой детали, а также методика её проверки и замены.
Распиновка датчика скорости ВАЗ 2114
Распиновка датчика скорости ВАЗ 2114 имеет такой вид:
Эта деталь для различных электронных блоков может иметь разные разъёмы. Квадратный разъём для подключения используется в системах бренда Bosch, круглый – для устройств «Январь 4» либо GM. Поэтому для покупки устройства нужно знать тип электроники, установленный на заводе на ВАЗ 2114.
Необходимо брать элементы с обозначениями контактной группы «-», «+» и «A». Они должны иметь металлические штоки. Устройства с пластиковым штоком или символами «1», «2» и «3» нельзя устанавливать на эту модель авто.
Схема подключения датчика скорости
Схема подключения датчика скорости ВАЗ 2114 выглядит так: В общей схеме электрооборудования устройство запитано с использованием предохранителя 7,5 Ампер. Он находится в салоне на реле вентилятора печки.
В передней части приборной панели имеется штекер «9», который обозначается как «ДС» и «контроллер управления двигателем». Вот и всё, что следует знать для замены элемента.
Также нужно понимать, как работает спидометр.
Принцип работы спидометра
Датчик скорости (ДС) подключается к спидометру и ЭБУ. Спидометр получает данные от ДС и показывает скорость движения автомобиля. А сам элемент работает на основе эффекта Холла.
С него на электронный блок управления двигателем поступают импульсы. Их частота тем больше, чем выше скорость машины. На основе этих сведений блок регулирует обороты на ХХ и создаёт правильный состав топливной смеси.
Деталь расположена в подкапотном пространстве на КПП.
Как проверить датчик скорости на ВАЗ 2114?
Если на бортовом компьютере возникает ошибка P0500 (отсутствие сигнала датчика скорости) или спидометр на ВАЗ 2114 перестал работать либо показывает некорректные данные, первым делом необходимо продиагностировать ДС. Также при этом могут отмечаться иные симптомы неисправности. Они не всегда указывают на поломку этого устройства и могут быть вызваны другими причинами.
Существуют различные способы проверки этой детали. Многие из них подходят для самостоятельного применения. Поэтому обращаться в автосервис при этой неисправности вовсе необязательно. Это необходимо только в крайнем случае, когда самим не удалось выявить или устранить проблему.
Способ первый.
- Снять деталь с автомобиля;
- Взять мультиметр и перевести его в режим вольтметра;
- На ось ДС надеть трубочки из пластика;
- Раскрутить деталь примерно до скорости 3-5 км/ч;
- Измерить напряжение и частоту сигнала;
При исправности детали, чем быстрее она вращается, тем выше должна быть частота и напряжение.
Способ второй
- С помощью домкрата приподнять переднее колесо «четырки» таким образом, чтобы его можно было крутить руками;
- Подключить к контактам устройства мультиметр в режиме вольтметра. Снимать ДС с авто не нужно;
- Крутить колесо и анализировать данные на дисплее измерительного прибора.
Если при раскрутке частота и напряжение увеличиваются, устройство исправно.
Способ третий
- Домкратом приподнять переднее колесо;
- Отключить импульсный провод от элемента;
- Включить зажигание автомобиля;
- Взять контрольный прибор или лампочку;
- С помощью «контрольки» найти на ДС «+» и «-»;
- Подключить прибор к проводу «Сигнал» и раскрутить колесо руками;
Если ДС работоспособен, прибор покажет «-».
При использовании лампочки её нужно подключить к проводу «Сигнал» и плюсу АКБ. Если она моргает при раскручивании колеса, значит, датчик не требует замены.
Способ четвёртый
- Поднять домкратом одно из передних колёс авто;
- Удалить ДС с посадочного места;
- Найти привод устройства и вращать колесо;
- Руками при вращении потрогать привод. Если он крутится и не заедает, значит, элемент исправен.
Эта методика помогает проверить функциональность привода этой детали.
Замена датчика скорости
Датчик скорости не подлежит ремонту. Поэтому при выходе из строя его меняют. Деталь можно купить в автомагазине или заказать в Интернете. Её стоимость составляет примерно 250-350 рублей. Заменить элемент можно своими руками. Для этого необходимо соблюдать следующий порядок действий:
- Поставить машину на яму или эстакаду.
- Открутить ДС против часовой стрелки. Обычно это можно сделать руками. Но иногда может потребоваться ключ на 21 (22), если деталь откручивается плохо.
- Поставить новый датчик. Проследить, чтобы штырь попал в отверстие провода.
- Закрутить деталь руками. Применять усилие или инструменты не требуется. Можно повредить элемент, выполненный из пластика.
При замене элемента нелишним будет проверить работоспособность привода. Для этого используется описанный выше четвёртый способ диагностики. Если привод сломан, его также необходимо заменить.
Езда с неисправным ДС не запрещена, но нежелательна. Нерабочий спидометр может стать причиной аварийной ситуации. А иные проблемы, связанные с этой поломкой, могут существенно отразиться на эксплуатационных характеристиках автомобиля. Поэтому делать нужно поменять в разумные сроки.
