Датчик Холла ВАЗ 2107: установка, ремонт, замена - Портал bigamotor.ru

Основной проблемой и существенным недостатком электронной системы зажигания на автомобилях ВАЗ 2109-2108 является нередкий выход их строя так называемого датчика Холла, который находится внутри трамблера. Процедура замены не из приятных, так как придется разбирать практически весь трамблер. Но, обо всем по-порядку расскажу ниже. Итак, для выполнения этого ремонта, нам понадобится:

Отвертка плоская
Крестовая отвертка
Длинногубцы

Прежде чем приступать к выполнению этой процедуры, необходимо полностью снять трамблер с автомобиля. После этого откручиваем крышку и под ней видим бегунок. Его нужно снять, с небольшим усилием потянув вверх:

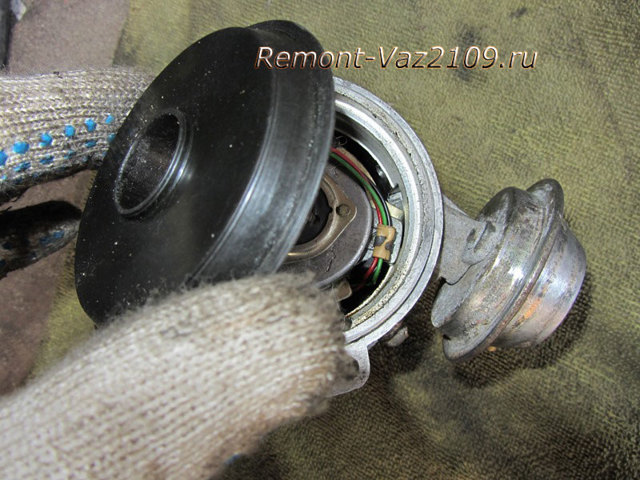

И затем снимаем пластиковую черную крышку, как показано на фото ниже:

Затем плоской отверткой отворачиваем болтик крепления штекера:

После чего сдвигаем его с посадочного места, приложив некоторое усилие:

Теперь откручиваем два болтика крепления опорной пластины датчика Холла, которые отмечены на приведенной ниже фотографии:

Затем отворачиваем два болта крепления вакуум-корректора:

Теперь через небольшое отверстие необходимо извлечь стопорное кольцо, удобнее всего делать это длинногубцами:

После чего снимаем тягу вакуум-корректора со штифта опорной пластины трамблера:

И окончательно снимаем корректор из распределителя:

После этого отверткой слегка разгибаем зажим и вынимаем из него проводки, как это наглядно показано на фото ниже:
Теперь можно без особых проблем снимать опорную пластину, так как больше ее ничего не держит. Просто потяните за нее вверх:

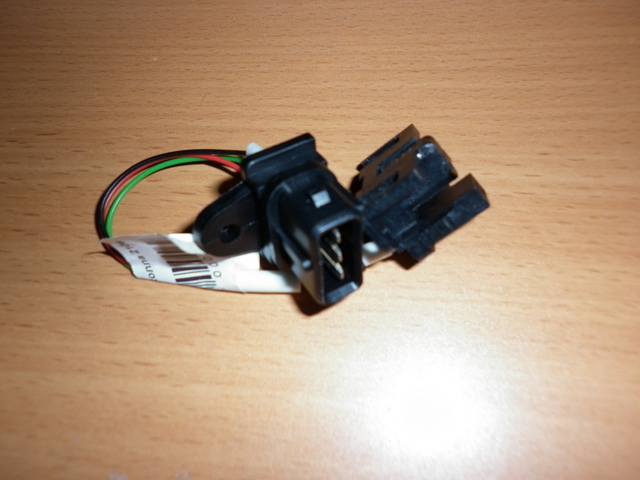

Затем переворачиваем ее и видим как раз-таки датчик Холла, который нам необходимо заменить.

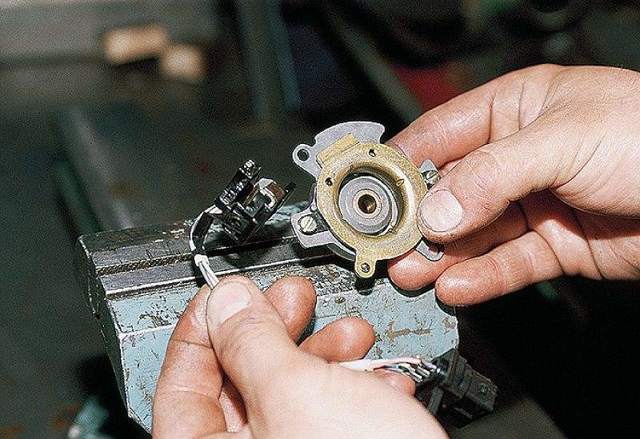

Далее все очень просто — достаточно открутить два болтика плоской отверткой и произвести замену датчика Холла на новый, средняя цена которого в магазинах составляет порядка 150 рублей.

Не столько денег, сколько проблем при его замене! После монтажа датчика, собираем все на место и производим установку в обратной последовательности.

Стоит иметь ввиду, что лучше возить эту деталь с собой всегда в запасе, иначе можно встать на трассе и из-за этой проблемы не приехать домой своим ходом.

Датчик Холла на ВАЗ 2107: его назначение, виды поломок и замена

Когда ломается датчик Холла на ВАЗ 2107, то это влечет за собой невозможность продолжать движение.

Датчик Холла принадлежит к категории ключевых деталей бесконтактной системы зажигания, и если эта деталь начинает сбоить, то коммутатор перестанет подавать импульсы для возникновения искры.

Чтобы устранить неисправность, необходимо подробно разобраться с предназначением и функционированием устройства.

Зачем нужен и как работает датчик Холла

В устройстве бесконтактной системы зажигания машины ВАЗ 2107 встроен такой элемент, именуемый датчиком Холла. Основополагающим его предназначением является способность выявлять угол расположения коленвала и распредвала силового агрегата. Датчик Холла не ставится на инжекторные модели семерок, ставится только на карбюраторные.

По значению этого прибора происходит подача импульсов напряжения на свечи зажигания. Функционирование этого элемента основывается на повышении напряжения в сечении провода, помещенного в магнитном поле.

Элемент подключается тремя клеммами, две из которых обеспечивают подачу питания (плюс и минус), а третий контакт предназначен непосредственно для подачи сигнала. Такое название устройство получило за счет специального эффекта, который был выявлен ученым Холлом.

В трамблере на валу расположена пластина, входящая в управление контроллера устройства.

Когда осуществляется работа мотора, то в прорезях происходит поочередная смена металла, а магнит, который находится внутри контроллера, начинает возбуждаться от колебаний магнитного поля. При этом контроллер формирует импульсы напряжения, выдаваемые коммутатором, и поступающие на катушку.

Катушка, в свою очередь, осуществляет поднятие напряжения до высокой величины, и транспортирует его поочередно по бронепроводам на свечи зажигания. Зная особенности функционирования, надо разобраться с неисправностями, но перед этим немаловажно отметить, что расположен датчик Холла на ВАЗ 2107 в трамблере под крышкой.

Чтобы произвести его замену, понадобится разобрать трамблер.

Основные неисправности датчика

Любая деталь на автомобиле рано или поздно начинает давать сбои, и датчик Холла не является исключением, даже несмотря на то, что он имеет простейшую конструкцию. Поломка его выявляются за счет обнаружения следующих дефектов:

Невозможность завести двигатель.
Неустойчивая и нестабильная работа мотора.
Возникновение рывков.
Двигатель начинает глохнуть.
Возникновение эффекта детонации.

Если появляются вышеперечисленные признаки, то торопиться менять датчик Холла не стоит, так как подобные явления могут формироваться и по причине других поломок системы зажигания и подачи топлива. Чтобы удостовериться в неисправности устройства, понадобится выполнить его проверку на пригодность.

Ремонт дворников на ВАЗ 2107

Особенности проверки

Бесконтактное зажигание БСЗ на ВАЗ 2107 имеет датчик Холла, от исправности которого зависит нормальная работа ДВС. Если имеются подозрения на его неисправность, то надо проверить датчик Холла. Для этого имеются разные способы, на основании которых можно сделать вывод о пригодности элемента.

Для проверки элемента применяются следующие два способа:

Самый простой метод проверки — это установить заведомо исправный элемент. Если признаки неисправностей сразу исчезнут, значит, поломка обнаружена правильно, и успешно устранена. Недостаток этого способа в том, что необходимо предварительно приобрести исправный элемент.
Мультиметром произвести проверку соответствия напряжения на выходе датчика. На приборе включается режим измерения напряжения, после чего производится замер значения на выходе устройства. Величина должна находиться в пределах от 0,4 до 11 Вольт, и если это не так, то элемент следует заменить.
Имитация работы устройства. Схема проверки выглядит следующим образом — клемму элемента следует извлечь из разъема, а после этого включить зажигание. Теперь приступаем к имитации работы датчика Холла, для чего соединяются контакты 3 и 6 вывода коммутатора. Если будет возникать искрение, то элемент подлежит замене.

Немаловажно также произвести проверку исправности клеммной колодки, к которой подключается элемент Холла. Для этого также используется мультиметр, установленный в режим измерения напряжения. Один щуп прибора нужно бросить на массу, а вторым проверить показания на красном и зеленом проводе. Величина показаний должна быть равна значению напряжения на АКБ.

Если проверочные манипуляции показали, что датчик нуждается в замене, тогда следует прибегнуть к выполнению этого действия. Инструкция о том, как меняется устройство на ВАЗ 2107, описана ниже.

Замена датчика Холла на семерке

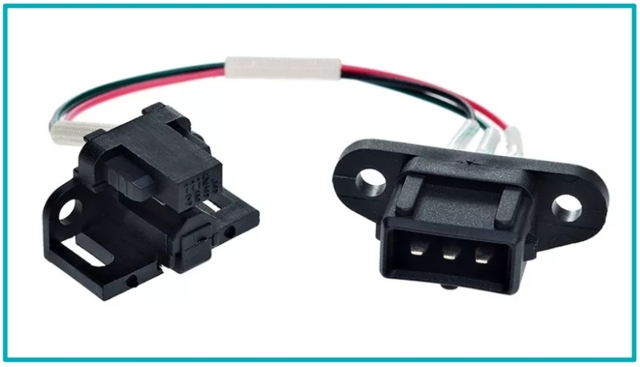

Рассматриваемое устройство имеет небольшие размеры, и является составной деталью трамблера. Процесс замены этой детали не самый приятный, так как для этого понадобится снять трамблер или распределитель зажигания. Перед тем, как приступать к работе, понадобится приобрести новую деталь (она стоит недорого, около 200 рублей), а также подготовить следующие инструменты:

Гаечный ключ на «13».
Отвертка с плоскогубцами.
Молоток.

Замена датчика Холла на ВАЗ 2107 начинается с того, что осуществляется демонтаж трамблера.

Перед этим сначала при помощи маркера нужно поставить отметки на корпусе трамблера и блоке цилиндров, что позволит установить устройство на свое место.

Это позволит исключить необходимость выставлять зажигание после установки распределителя на место. Чтобы поменять устройство, понадобится выполнить следующие действия:

Для начала надо обесточить сеть автомобиля. Для этого откидывается клемма «минус» с АКБ.
С трамблера зажигания снимается крышка, а также вакуумный шланг.
Откидывается клемма устройства от разъема.
Далее для демонтажа трамблера понадобится вывинтить болт на «13», а затем снять шайбу и снять распределитель.
При разборке распределителя понадобится извлечь (выбить) штифт, которым удерживается вал с маслоотражательным кольцом. Чтобы реализовать это действие, понадобится подходящая наставка, зажав предварительно в тисках трамблер.
Извлекается пластиковый стопор с шайбой, и вынимается вал.
Чтобы снять датчик, необходимо выкрутить два латунных винта крепления элемента, а также резьбовые соединители из стали сенсора.
Крепление вакуумного корректора следует отвернуть, а затем произвести извлечение устройства через соответствующее отверстие.
В обратной снятию последовательности производится установка нового элемента.

Реле стеклоочистителя на автомобиле ВАЗ-2107

Принцип замены не трудный, но необходимость демонтажа трамблера приводит к тому, что уходит на это много времени. Если осуществляется разборка трамблера, то при этом рекомендуется сразу же очистить вал от нагара, отмывая его в растворителе.

После замены устройства, можно произвести проверку исправности работы мотора.

Обычно срок службы устройств достаточно высокий, и выходят из строя они редко, но если это происходит, то замену можно выполнить самостоятельно, не обращаясь в автосервис.

Как заменить датчик Холла ВАЗ 2107 своими руками

В статье будет рассказано про датчик холла ВАЗ 2107, о преимуществах его использования, а самое главное – о методах диагностики и замены. Это электронный компонент, который используется в системах зажигания современных автомобилей. Конечно, современными их можно назвать довольно условно, так как датчики на эффекте Холла в системе зажигания применяются только на карбюраторных моторах. Если речь идет про инжекторные, то в них вы подобную конструкцию встретите разве что в датчиках оборотов и скорости, либо же в сигнализации.

Щелевые датчики Холла

Принцип действия основан на том, что во время работы происходит изменение напряжения на сигнальном выходе датчика. Стоит отметить, что эффект Холла используется для многих нужд:

Коммутация сигнального контакта.
В средствах позиционирования.
В датчиках скорости и оборотов.
Передача сигналов.

По сути, датчик Холла – это аналоговое устройство, преобразующее напряжение в системе бесконтактного зажигания ВАЗ 2107.

Конструкция включает в себя чувствительный элемент, корпус, постоянный магнит и три провода. Эти устройства активно используются не только в автомобильной технике.

Их можно встретить в компьютерах, пневматическом оборудовании. Другими словами – там, где требуется надежность и точность.

Преимущества датчиков на эффекте Холла

Если сравнить системы зажигания электронного и классического типов, то можно увидеть одну особенность – первые надежнее, долговечнее, стабильнее, эффективнее.

Достигается это благодаря тому, что отсутствует злосчастная контактная группа, которая имеет свойство очень быстро приходить в негодность. Ведь на нее действует не только разрушающая сила искры, но и механическое трение.

Кроме того, в автомобилях с электронным зажиганием имеется возможность подключить тахометр прямо к сигнальному проводу датчика.

Конструктивные особенности

Чтобы проверить и осуществить замену датчика, вам нужно знать, как он выглядит. Не помешает заодно немного рассказать о его внутреннем устройстве. Конструкция у этого устройства очень простая.

Но она несколько изменяется в зависимости от цели применения датчика и места монтажа. Например, цифровые оказываются сложнее, в них полупроводниковый кристалл вмонтирован в чувствительную часть.

Между кристаллом полупроводника и небольшой схемой (отвечающей за коммутацию) находятся короткие отрезки соединительных проводников.

Особое положение должен занимать кристалл полупроводника в датчике Холла ВАЗ 2107. Магнит располагается так, чтобы его силовые линии оказались перпендикулярны плоскости кристалла.

Именно за счет этого возникает индукция (магнитная). При этом через кристалл проходит некоторый ток.

Под воздействием магнитного поля вырабатывается электродвижущая сила, поступающая на схему коммутации.

Замена и диагностика

Но нужна ли вся эта теория рядовому автомобилисту? Вряд ли. Поэтому давайте перенесемся резко к сути – как же проверить этот датчик и совершить его замену?

Стоит упомянуть, что установлен он внутри распределителя зажигания (трамблера) ВАЗ 2107. При диагностике нет необходимости снимать датчик, достаточно только отсоединить штекер подключения. Итак, вот два основных метода диагностирования:

Измерение напряжения на сигнальном выводе. Подключите вольтметр, включите зажигание. При вращении коленчатого вала (при помощи ключа храповика) ВАЗ 2107 будет наблюдаться изменение значения напряжения в интервале 0,4..3 В.
Самый дорогой способ – установить новый датчик Холла, заведомо исправный. Если проблемы исчезли, то можно смело говорить о том, что старый прибор имел явные неполадки.

Чтобы провести замену устройства, вам потребуется проделать несложную цепочку операций:

При помощи отвертки открыть защелки на крышке.
Снять верхнюю крышку распределителя зажигания ВАЗ 2107.
Выкручиваете гайку и снимаете прижимное устройство.
Вынимаете корпус трамблера.
Выбиваете штифт (фиксирующий маслоотражательное кольцо) молотком.
Вынимаете муфту, шайбу, извлекаете вал распределителя.
Снимаете винты из латуни, крепления из стали и регулятор.
Оттягиваете в сторону рычаг вакуумного регулятора угла зажигания.
После снятия шторок можно извлечь датчик Холла ВАЗ 2107, установить новый на его место.

Вот и все, на этом все работы можно считать завершенными. Сборка проводится в обратном порядке. И не забывайте установить все элементы, чтобы ничего лишнего не оставалось.

Замена датчика Холла в ВАЗ-2107

Если система зажигания автомобиля ВАЗ-2107 неисправна, то автомобиль просто никуда не поедет. Топливно-воздушная смесь обязана своевременно сгорать, высоковольтное напряжение должно правильно подаваться, и к тому же должна быть нормальная искра. Для выполнения все этих функций и предназначена деталь, называемая трамблером.

Электронная система зажигания автомобиля, прозванного в народе семеркой, он же официально – ВАЗ-2107, имеет основную проблему и значительный изъян – у нее частенько дает сбои датчик Холла, находящийся в трамблере. Датчик назван именем физика Холла, который открыл метод, на его основе и состоит принцип работы датчика Холла. Датчик занят коммутированием питания в системе зажигания.

Без его нормального функционирования, автомобиль долго не проедет. Перефразируя Высоцкого, «это будет уже не езда, а ерзанье». А при неисправной системе зажигания ваш автомобиль ВАЗ-2107 вообще станет, как вкопанный. Трамблер сам по себе выполняет три функции. Благодаря ему образуется искра, он занят передачей высокого напряжения на свечи и контролем момента, когда искра образовывается.

Выбор сцепления на ВАЗ 2107

Заменить датчик – не очень приятный процесс, для этого нам понадобится заняться полной разборкой всего трамблера. Давайте разберемся, что нам понадобится в работе. Нужны две отвертки – плоская и крестовая, и плоскогубцы с удлиненными губками, а также ключ на десять.

Снятие трамблера с автомобиля ВАЗ-2107

Для замены датчика нам потребуется полное снятие трамблера с автомобиля. Где находится трамблер на автомашине ВАЗ-2107? Он располагается под капотом автомобиля, слева по ходу движения. К нему присоединено пять высоковольтных проводов.

Прежде чем это сделать, обратите внимание на расположение трамблера относительно корпуса. Запомните это положение или сделайте пометки мелом для того, чтобы потом не заниматься регулировкой зажигания.

В первую очередь с аккумулятора снимается клемма, после отсоединяются провода, прикрепленные к катушке зажигания, далее идет отсоединение центрального высоковольтного провода. С помощью десятого ключа выкручиваем болты и вынимаем трамблер из ВАЗ-2107.

Напоследок снимается крышка самого трамблера.

Что делать дальше после этого

После того как мы выкрутили крышку трамблера, мы увидим в нем деталь, называемую в народе бегунком. Правильное название этой детали – ротор. Снимается она просто – надо потянуть ее к себе, приложив небольшое усилие.

После того как бегунок снят, нам следует снять черную крышку из пластика. Теперь при помощи плоской отвертки снимаем болт, который крепит штекер. Так же снимается болт, крепящий колодки с проводами на трамблере ВАЗ-2107.

Потом, совершив небольшое усилие, вынимаем его с места, где он был прикреплен. Далее откручиваются два болта, крепящие опорную пластину датчика Холла. Потом идет черед еще двух болтов, которые крепят вакуум-коллектор. В небольшом отверстии находится кольцо, которое служит стопором. Его необходимо вынуть.

Это делается при помощи плоскогубцев с удлиненными губками. Затем снимается тяга вакуум-корректора, которая находится на штифте опорной пластины трамблера, после чего происходит окончательная выемка корректора. Дальше идет выемка проводки из зажима при помощи отвертки.

Далее опорная пластина свободна, она ничем уже не закреплена. Тянем ее наверх, осматриваем и находим наш злополучный датчик Холла, нуждающийся в замене. Дальше – дело техники. С помощью плоской отвертки выворачиваем два болта и заменяем вышедший из строя датчик на новый.

Стоит он в автомагазинах небольшие деньги, но времени на замену убивает немало.

Проверьте датчик на исправность

Перед тем как устанавливать датчик на автомобиль ВАЗ-2107, его следует обследовать на исправность. Лучшая проверка датчика – это, конечно, проверка на работающем автомобиле, но можно проверить и с помощью вольтметра. Датчик надо «прозвонить». При соприкосновении с контактами датчика с контактами вольтметр должен подавать звуковые сигналы, если их нет, значит, датчик неисправен. Можно таким же образом проверить работоспособность датчика с помощью сопротивления. Если датчик рабочий, стрелки прибора находятся в движении. Если нет – они не двигаются.

Закрепив новый датчик, собираем всю историю в последовательности от обратного.

Как поменять сайлентблоки на ВАЗ 2107

ВАЗ-2017 считается классикой советского и отечественного автомобилестроения. Его история начинается с 1982 года. Когда-то «семерка» была очень популярной. Да и сейчас, при нужном уходе и правильном обслуживании она с честью выполняет свою миссию.

Обидно, если из-за такой миниатюрной детали, как датчик Холла, она станет посреди дороги. Всегда следите за исправностью датчика Холла.

И как совет – возите эту недорогую, но очень важную деталь, с собой в машине, иначе вы рискуете в один прекрасный момент вернуться домой в лучшем случае на такси.

Датчик холла ваз 2107 карбюратор бесконтактное зажигание

Многих владельцев ВАЗ 2107 с бесконтактной системой зажигания интересует вопрос, как проверить датчик Холла.

Вопрос, на самом деле, довольно актуальный, поскольку при выходе прибора из строя, запуск двигателя становится проблематичным или вовсе невозможным.

Поэтому важно знать, какие действия предпринять для устранения проблемы и как производится замена сенсора.

Назначение датчика
Принцип работы прибораВидео: работа датчика Холла

Где находится ДХ на ВАЗ 2107

Схема подключения

Признаки неисправности датчика Холла на ВАЗ 2107
Как проверить датчикВидео: проверка датчика мультиметром

Замена датчика Холла на ВАЗ 2107

Видео: как заменить датчик Холла на автомобилях семейства ВАЗ

Датчик Холла на ВАЗ 2107

Датчик Холла — один из основных приборов в бесконтактной системе зажигания бензиновых моторов. При возникновении неполадок с этой деталью, работа двигателя нарушается.

Чтобы можно было своевременно диагностировать проблему, важно знать и понимать, как работает датчик Холла (ДХ) и, в частности, на ВАЗ 2107, каким образом определить неисправность и заменить прибор.

На всех этих моментах стоит остановиться более детально.

https://www.youtube.com/watch?v=_NS2wF1Iksw

Датчик Холла является основным элементом бесконтактной системы зажигания бензинового двигателя

Назначение датчика

Ряд электронных систем автомобилей оснащаются датчиками, которые подают сигнал в соответствующий блок, отвечающий за работу силового агрегата, об изменении тех или иных параметров.

Бесконтактная система зажигания ВАЗ 2107 также имеет такой прибор, который называется датчиком Холла (ДХ). Его назначение — определять угол положения коленвала и распредвала силового агрегата.

Устанавливается сенсор не только на современных, но и на старых авто, например, ВАЗ 2108/09. Согласно показаниям элемента, ток подаётся на свечи зажигания.

Принцип работы прибора

Работа ДХ основана на эффекте увеличения напряжения в поперечном сечении проводника, который помещён в магнитное поле. В тот момент, когда должна появиться искра, происходит изменение электродвижущей силы, от трамблёра сигнал подаётся на коммутатор и свечи зажигания.

Если рассмотреть датчик Холла, который сегодня используется в системах зажигания без использования контактов, то представляет он собой прибор для улавливания изменений магнитного поля при работе распредвала.

Для срабатывания элемента требуется определённое значение магнитной индукции.

Работа сенсора осуществляется следующим образом: на оси трамблёра есть специальная пластина корончатого типа. Её особенностью являются прорези, количество которых соответствует числу цилиндров мотора. В конструкции датчика также предусмотрен постоянный магнит.

Как только начинает вращаться вал распределителя зажигания, ведомая пластина пересекается с пространством датчика, что приводит к возникновению импульса, который передаётся в катушку зажигания.

Этот импульс преобразуется и вызывает образование искры на свечах, вследствие чего и происходит зажигание топливовоздушной смеси.

Принцип работы элемента Холла: 1 — магнит; 2 — пластинка из полупроводникового материала

По мере роста числа оборотов двигателя, увеличивается частота импульсов, поступающих от ДХ, что определяет нормальную работу силового агрегата.

Несмотря на то что рассмотренное явление было открыто задолго до того момента, как появились серийные автомобили, тем не менее оно используется в автомобильном производстве и сегодня.

Сенсор является довольно надёжным прибором, поломка которого происходит не так часто.

Видео: работа датчика Холла

На датчике Холла есть три контакта:

масса;
плюс питания (около 6 В);
связь с коммутатором системы зажигания.

Где находится ДХ на ВАЗ 2107

Если вы являетесь владельцем ВАЗовской «семёрки» с бесконтактным зажиганием, то совсем не лишним будет знать, где расположен датчик Холла. Отыскать распределитель зажигания не составит труда, а вот сам сенсор находится под его крышкой. Для доступа к ДХ необходимо снять две защёлки и убрать крышку трамблёра, после чего можно увидеть сам датчик.

Датчик Холла на ВАЗ 2107 находится в подкапотном пространстве под крышкой трамблера

Схема подключения

Датчик Холла имеет непосредственную связь с коммутатором и подключается по схеме, приведённой на рисунке.
Датчик Холла имеет простую схему подключения: сигнал с прибора подается на коммутатор, а затем на катушку зажигания
Сам коммутатор выполняет следующие функции:

усиливает импульсы до 12 В и передаёт их на катушку зажигания;
получает сигнал от ДХ в виде импульса.

Простыми словами, коммутатор представляет собой обычный усилитель, который выполнен по аналогии со сборкой на полевых транзисторах. Несмотря на простоту схемы, устройство проще приобрести, чем изготавливать самому. Главное, чтобы датчик Холла и коммутатор на ВАЗ 2107 были правильно установлены и подключены. Иначе работа сенсора будет неправильной.

Коммутатор предназначен для усиления поступающей на него импульсов от датчика Холла
