Лямбда зонд — датчик кислорода ВАЗ 2110: признаки неисправности, распиновка, устранение неисправностей, чистка, замена

На самом деле датчик кислорода на ВАЗ 2110 играет одну из важнейших ролей в функционировании двигателя и выхлопной системы.

При этом далеко не все автовладельцы знают, что это за устройство, какие задачи оно выполняет, как проводится проверка на предмет работоспособности датчика кислорода. Сегодня мы поговорим про это и не только.

Что это?

Датчик кислорода или лямбда зонд для ВАЗ 2110 является устройством, которое расположена на выпускном коллекторе в выхлопной системе вашего автомобиля.

Данные, передаваемые с устройства, позволяют электронному блоку управления оптимизировать состав топливовоздушной смеси. Если смесь, идущая в камеру сгорания, оказывается бедной или чрезмерно обогащенной, датчик сообщает об этом, после чего начинается корректировка смеси.

Устройство

В конструкцию лямбда зонда входят следующие элементы:

• Корпус, выполненный из металла;
• Изолятор, материалом для изготовления которого служит керамика;
• Уплотнительное кольцо с манжетами и проводкой;
• Защитный чехол с вентиляционными отверстиями;
• Контакт цепи, через который проводится ток;
• Наконечник из керамики;
• Спираль накаливания;
• Защитные щиток с отверстиями, выводящими газы.

Как вы могли заметить, конструкция предусматривает применение термостойких материалов. Не удивительно, ведь датчику кислорода приходится работать при экстремальных температурных нагрузках.

При этом устройства бывают от однопроводных до четырехпроводных.

Причины поломки

Прежде чем приступить к проверке, необходимо определить причины, по которых датчик перестал корректно работать.

1. Внутрь устройства попала охлаждающая жидкость.
2. Были использованы неподходящие чистящие средства для чистки корпуса устройства.
3. В бензине, которым вы заправляете свой автомобиль, имеется большое количество свинца. Популярная поломка, характерная для автомобилей тех владельцев, кто предпочитает дешевые заправки.
4. Банальный перегрев термостойкого датчика, который возникает опять же по причине некачественного горючего.

Симптомы неисправности

По поведению автомобиля можно достаточно легко определить, что лямбда зонд пришел в негодность:

• Автомобиль дергается во время движения;
• Обороты плавают;
• Катализатор работает неправильно;
• Расход топлива заметно растет;
• В выхлопных газах наблюдается большое количество токсинов.

За работой этого датчика требуется постоянный контроль. Согласно руководству по эксплуатации, проверка выполняется каждые 10 тысяч пройденных километров. Но если условия эксплуатации машины трудные, приходится регулярно ездить в сложных условиях, двигатель перегружается, тогда проверку лучше проводить чаще.

Визуальный осмотр

Начинать проверку всегда следует с визуального изучения состояния датчика кислорода.

1. Осмотрите провода. Они должны быть целыми, без следов повреждений, дефектов. Все разъемы проверьте на прочность соединений.
2. Сажа на лямбда зонде говорит о неисправности нагревателя устройства. Также подобные отложения вызваны чрезмерно обогащенной топливовоздушной смесью.
3. Если на поверхности элемента вы заметили блестящие отложения, это свидетельствует об избытке свинца в топливе, который заливаете бак. Подобная ситуация требует обязательной замены датчика кислорода, поскольку свинец мог повредить внутреннее устройство.
4. Серые или белые отложения — это результат воздействия на датчик разного рода присадок из топлива. Они часто становятся причиной поломки зонда, который придется заменить.

Проверка приборами

Для подобных работ можно использовать тестер, осциллограф или цифровой вольтметр. Учитывая особенности этих устройств, оптимальным решением станет именно вольтметр.

Последовательность проверки будет следующей:

1. Запустите двигатель, дайте автомобилю прогреться.
2. Далее находим интересующий нас элемент. При наличии отложений сажи или прочих внешних признаках неисправности, проводить дальнейшую проверку приборами не имеет смысла. И так видно, что он вышел из строя и нуждается в замене.
3. Также проверьте состояние проводки, наличие или отсутствие механических повреждений на устройстве.
4. Если с виду все нормально, отключите разъем и подключите вольтметр.
5. Теперь можно заводить мотор.
6. Нажмите на педаль газа на нейтральной передаче, чтобы добраться до отметки в 2500 оборотов. После этого педаль отпустите.
7. Извлеките вакуумную трубку из регулятора давления горючего.
8. Проверяем на предмет функциональности датчик кислорода. Для этого посмотрите, что показывает вольтметр. Если показания составляют 0,8 Вольт и меньше, зонд не работает.
9. Не лишним будет проверить прибор на бедноту смеси. Для этого нужно включить подсос воздуха, используя вакуумную трубку.
10. Если вольтметр показывает 0,2 Вт или меньше, датчик кислорода работает нормально. Отклонение от этих показателей свидетельствует о поломке устройства. Следовательно, его нужно заменить.

Статья в тему:  Как снять задний бампер на ВАЗ 2114

Замена

Выполнить замену лямбда зонда вовсе не трудно. Здесь главное отыскать устройство, идентичное старому. Для этого на датчиках имеется соответствующая маркировка, по которой вы легко найдете аналог.

• Дождитесь полного остывания двигателя. Убедитесь, что зажигание выключено;
• Старый датчик демонтируется обычным гаечным ключом. Только перед этим обязательно отключаются провода, идущие на лямбда зонд;
• Далее монтируется новый прибор;
• Вкручивать новый датчик следует аккуратно, поскольку чрезмерное усилие на гаечный ключ может привести к тому, что резьба сорвется;
• Подключите обратно провода и проверьте новый зонд в работе.

Как видите, проверить и заменить датчик кислорода на ВАЗ 2110 достаточно просто. Профессионалом быть не обязательно. Следуйте инструкции и применяйте только аналогичный зонд, поскольку устройство с другой маркировкой попросту не будет функционировать.

Поделитесь с друзьями в соц.сетях:

Устройство и функции датчика кислорода ВАЗ 2110

Нередки случаи, когда датчик кислорода на ВАЗ 2110 начинает давать сбои. Как правило, это случается уже после солидного пробега. Сразу отметим, что неисправности лямбда зонда, как часто называют этот датчик, ремонту не подлежат, ему поможет только замена.

Датчики кислорода старого и нового образца Датчики кислорода старого и нового образца

Назначение лямбда зонда

Датчик кислорода, оказывает значительное воздействие на стабильность работы двигателя, а также на экономное расходование топлива и минимизацию выброса вредных веществ в атмосферу. В принципе, при его неисправности ВАЗ 2110 не встанет, как вкопанный, но работать будет значительно хуже.

Например, доказано, что содержание СО в выхлопных газах при поломке этого датчика станет не в пределах 0,3%, как говорят нормативы, а 3, а то и 7 %.

Поэтому чем скорее произойдет замена вышедшего из строя прибора, тем лучше.

Лямбда зонд нового образца Bosch

Датчик кислорода установлен на приемной трубе глушителя, в его нижней части. Он измеряет количество кислорода в выхлопе двигателя ВАЗ 2110 и передает сигнал на электронный блок управления. А уже контролер регулирует оптимальную продолжительность фазы впрыска, регулируя состав топливной смеси.

Не вдаваясь в сложные подробности, можно сказать, что если кислород есть в выхлопе, значит, смесь обедненная, полностью отсутствует – обогащенная. А уже ЭБУ руководит всем так, чтобы она была оптимальной для данного конкретного режима работы двигателя.

Срок службы

По рекомендациям производителей, замена датчика кислорода для ВАЗ 2110, должна происходить для не подогреваемых лямбда зондов через каждые 50 – 80 тысяч км пробега, для подогреваемых – через 100 тысяч.

Но это не значит, что неисправности не могут появиться раньше:

• Самая главная из возможных причин – это отложения нагара под защитным колпачком; Датчик кислорода с нагаром на рабочей части Сравнение нового и грязного лямбда зонда
• Обрывы цепи;
• Перегрузки (перегрев) при перебоях с зажиганием;
• Замыкание;
• Механический обрыв прибора от неосторожной езды.

Симптомы поломок

Заподозрить неисправности лямбда зонда на ВАЗ 2110 помогут такие симптомы:

• Ухудшается динамика разгона (приемистость);
• Холостой ход плавает;
• Растет потребление топлива;
• Увеличенная токсичность выхлопа.

Меняем прибор

Поскольку датчик кислорода не ремонтируемый, ему нужна обычная замена. Работа проводится на эстакаде, яме или подъемнике. Нужно просто отсоединить разъем и ключом на 22 открутить прибор. Устанавливается новый, в обратной последовательности.

Провода подключения

Распиновка датчика кислорода, имеющего подогрев, включает четыре провода:

• Черный провод, он еще называется сигнальный – подключен к контроллеру, который считывает поступающие сигналы о количестве кислорода, который содержится в выхлопе;
• Два белых провода предназначены для нагревательного элемента, находящегося в контроллере. При этом не имеет значение, какой провод подключать к плюсу, какой – к минусу;
• Четвертый провод распиновки лямбда зонда ВАЗ 2110 – серый, это заземление.Электрическая схема (распиновка) датчика кислорода

Лямбда зонды, которые подогрева не имеют, могут иметь распиновку на два или три провода.

Нужно учитывать несколько моментов:

• Замена не подогреваемого датчика на подогреваемый возможна, наоборот – нет;
• При установке проследите, чтобы на разъем или наконечник не попала грязь или смазка, что сильно сокращает срок службы прибора;
• Закручивать новый при замене, нужно динамометрическим ключом с моментом затягивания около 40 Нм.

• ratico19
• Распечатать

Где находится и как поменять датчик кислорода на ВАЗ 2110

Лямбда-зонд (датчик кислорода) — это датчик, который находится в выхлопной системе и измеряет коэффициент избытка кислорода в смеси атмосферного воздуха и жидкого топлива.

Датчик кислорода называют также датчиком «O2», «дожига» или лямбда-зондом. Почему лямбда-зондом? Буква “лямбда”, обозначает избыток кислорода в автомобилестроении.  “Зонд” имеет французские корни и синонимично слову “исследовать”.

Зачем нужен датчик воздуха (лямбда-зонд)?

Для сохранения экологии во многих современных машинах находится катализатор. Это устройство снижает количество выброса выхлопов в атмосферу. Датчик «О2» обеспечивает оптимальное соотношение смеси кислорода и топливной жидкости для продления срока службы катализатора.

Существует немалое количество факторов, которые влияют на необходимое количество топлива для двигателя, например, температура воздуха, положение дроссельной заслонки и прочее. Датчик проверяет, сколько остается кислорода в выхлопных газах и передает сигнал ЭБУ.

Электронный блок управления подстраивает состав смеси, изменяя количество топлива, которое подает в цилиндры. В этот момент осуществляется изменение режима работы двигателя под текущую ситуацию.

Цель изменения — достижения максимальной экономии топливной смеси и сокращения вредных выбросов.

На восьми клапанных ВАЗ 2110 применяются датчики с артикулом 2112385001020. Их цена колеблется от 1400 до 2000 тысяч рублей. Шестнадцати клапанные ВАЗ 2110 имеют другой датчик. Его артикул — 21120385001030. Стоимость такой детали — в пределах 4000-7000. Датчики восьми клапанных и шестнадцати клапанных ВАЗ 2110 не взаимозаменяемы, потому что их распиновка отличается.

Причины и признаки неисправности датчика кислорода

Существует несколько основных причин неисправной работы датчика.

К ним относятся:

• Перегревание;
• Повреждение механическим путем;
• Неправильное подключение;
• Установка бракованной детали;
• Износ.

Признаки поломки датчика кислорода:

• Сигнал от датчика начинает поступать с перебоями, диапазон полученных данных увеличивается. Из-за этого становится хуже качество топливной консистенции. Автомобиль начинает резко дергаться, а двигатель — испускать хлопки. Расход топлива постепенно растет.
• Функционирование лямбды-зонда прекращается, вследствие чего, признаки поломки из первого пункта усиливаются. Мощность двигателя снижается, и замедляется действие педали акселератора. Возможно перегревание двигателя, приводящее его поломке.
• Полный выход из строя лямбда-зонда. Этот этап характеризуется снижением мощности авто и резкой выдачей неприятного запаха из выхлопной трубы.

Расположение датчика кислорода

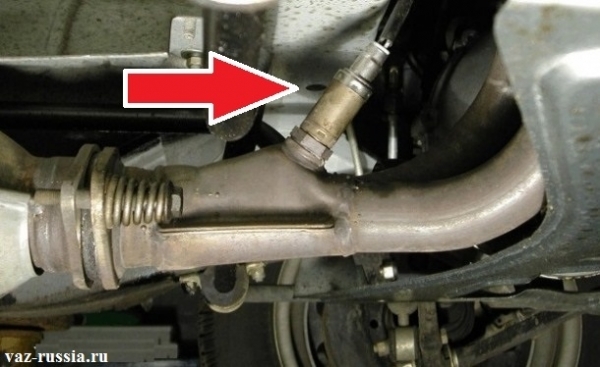

Датчик «О2» на ваз 2110 инжектор восемь клапанов находится рядом с резонатором и крепится к верхней части трубы. Датчик кислорода шестнадцати клапанного авто располагается на выпуклом коллекторе.

На автомобилях с 2-мя датчиками кислорода для замены диагностического лямбды-зонда требуется иметь доступ снизу машины. Поэтому для проведения работ необходимо иметь подъемник, смотровую яму или же эстакаду.

Проверка датчика кислорода (лямбда-зонда)

Если признаки поломки присутствуют, следует проверить датчик. Лучше всего это сделать в СТО, так как самостоятельная проверка с помощью вольтметра может дать неправильные данные в случае, если датчик будет недостаточно прогрет.

Если вы решили, что причина нарушения работы автомобиля заключалась в неисправности лямбды-зонда, то для начала проведите осмотр детали.

Инструкция по осмотру датчика кислорода:

• Обратите внимание на провода. На них не должно быть повреждений и дефектов.
• Выясните, крепко ли соединены разъемы.
• Осмотрите лямбду-зонд на присутствие копоти. Если она есть, то это означает неправильную работу нагревателя, либо лишнюю обогащенностью топливовоздушной смеси.
• Взгляните, есть ли на детали блестящий налет. Он может сигнализировать об избыточном содержании свинца в залитом в бак топливе.

Самый простой и удобный способ самостоятельной проверки датчика воздуха — проверка с помощью мультиметра. Эти приспособления помогают оценить напряжение в датчике. Если на кислородном датчике есть сажа, копоть или механические повреждения, то проверять датчик нет нужды — его в любом случае будет необходимо заменить.

Этапы проверки лямбды-зонда:

• Прогрейте автомобиль, включив двигатель.
• Если после осмотра не было обнаружено дефектов, то можете подключать вольтметр или мультиметр и приступить к проверке.
• Доберитесь 2-х тысяч оборотов, нажав на педаль газа на нейтральной передаче. После этого уберите ногу с педали.
• Вытащите вакуумную трубку из регулятора давления горючего.
• Оцените показания вольтметра. Они должны быть выше 0.8 Вольт. Если результат меньше, то лямбда-зонд неисправен.

Пробег для лямбды-зонда на ВАЗ 2110 ограничен. Максимальное значение пробега находится в районе 100-150-ти тысяч километров. Однако специалисты советуют проводить замену датчика чаще — каждые 60-80 тысяч километров. Своевременная замена лямбды-зонда позволит сократить количество токсичных выхлопных газов и продлить срок службы катализатора.

Замена датчика кислорода на ваз 2110

Датчик кислорода на ваз 2110 обладает высокой чувствительностью к починке, поэтому нужно быть максимально осторожными с заменой неисправной детали. Хрупкий керамический элемент легко разрушается от механического воздействия, и, как следствие, требует полной замены неисправной детали на новую. Ниже представлена подробная инструкция по замене датчика.

Снятие неисправного датчика:

• Зафиксируйте автомобиль стоячим тормозом.
• Откройте крышку капота и обеспечьте доступ к мотору.
• Дождитесь того момента, когда двигатель остынет. Удостоверьтесь, что зажигание выключено.
• Скиньте клемму аккумуляторной батареи со знаком “-”. Так отключится электропитание автомобиля.
• Отсоедините клеммный зажим датчика кислорода.
• Открутите и вытащите лямбду-зонд.

Установка нового датчика осуществляется в обратном порядке снятию. Однако перед этим следует смазать его резьбовое соединение проникающей смазкой, дабы гарантировать герметичность в выхлопной системе.

Прийти в непригодность датчик кислорода может в любое время. Покупая не оригинальный лямбда-зонд, важно понимать, что он может сломаться раньше оригинальной детали. При верном подходе выявить неисправность не представляет сложности, тем более, что замена датчика — достаточно легкий процесс, если следовать рекомендациям из этой статьи.

Лямда — зонд или кислородный датчик, признаки неисправности

Лямда — зонд или кислородный датчик, признаки неисправности.

При всей своей миниатюрности и даже незаметности кислородный датчик, или как его иначе называют лямбда-зонд, играет значительную роль для правильной регулировки соотношения воздуха и топлива в камерах сгорания автомобильных двигателей любой конструкции. Иначе говоря, по информации именно от этого датчика происходит коррекция топливной смеси с целью достижения максимальной эффективности силового агрегата при минимальной выработке бензина (солярного топлива). Несмотря на достаточную надежность лямбда-датчиков существуют факторы способные привести к досрочному выходу их из строя или, как минимум, к значительному увеличению погрешности их показаний. Как правило, к нарушению нормальной их работы приводит: • Очистка корпуса датчика химически активными средствами; • Попадание на датчик технических составов, например антифриза или тормозной жидкости; • Повышенное содержание в топливе соединений свинца; • Значительный перегрев элементов датчика вследствие использования топливной смеси низкого качества, либо засорения топливного фильтра. Кроме всего прочего, о неисправности датчика кислорода могут свидетельствовать некоторые внешние признаки, связанные с ненормальным поведением автомобиля, а именно: • Необычное увеличение расхода топлива; • Рывки автомобиля даже при «прогретом» двигателе; • Явные нарушения в работе катализатора; • Ухудшения показателей токсичности выхлопных газов. Разумеется, свое негативное влияние оказывают и общие условия эксплуатации, способные привести к тривиальному повреждению, как самого датчика кислорода, так и подведенной к нему электрической проводки. Исходя из вышесказанного, в случае подозрений на ненормальную работу датчика кислорода, прежде всего, следует оценить его внешнее состояние. В случае, если датчик в значительной мере покрыт сажей или просто слоем грязи непонятного происхождения, самое правильное действие — заменить его. Если же, по внешнему виду, к лямбда-датчику претензий нет, однако проверка его все же желательна, то необходимо отключить его от штатной колодки и подключить к вольтметру с достаточно высоким классом точности (схема датчика приведена ниже). (Распиновка на примере датчика ВАЗ 2114) Наличие такого прибора позволяет проверить исправность датчика в динамике работы двигателя. Технология достаточно проста : при крейсерском режиме около 2500 оборотов в минуту и вынутой вакуумной трубке исправный датчик выдает около 0,9 В (ниже 0,3 В — датчик неисправен). В случае обедненной смеси, которую можно сымитировать принудительном подсосом воздуха, датчик кислорода должен выдавать не более 0,2В. В промежуточном положении работы двигателя, а именно около 1500 оборотов в минуту, лямбда-датчик должен выдавать напряжение в пределах 0,5В. Если все же принято решение на снятие датчика кислорода, то имеет смысл придерживаться следующих рекомендаций: 1. Демонтировать датчик лучше ••на горячую» — меньше шансов сорвать резьбу; 2. Разъем нового датчика лучше поднять повыше, тем самым снижая риск попадания грязи и влаги; 3. Даже при наличии специальной смазки лишний слой графитовой пасты не помешает. Источник: www.drive2.ru СТО в Рогачеве легко диагностирует такую проблему и устраняет. Ждём Вас!

Причины преждевременного выхода из строя лямбда зондов и способы их устранения

• Срок службы лямбда зондов при нормальных условиях эксплуатации составляет от 50 до 250 тысяч км пробега в зависимости от типа датчика.
• Ниже перечислены наиболее распространённые причины их преждевременного выхода из строя.
• Если выявлена ошибка в работе лямбда зонда, то необходимо провести его полный внешний осмотр и проверить его работу:

1. Проверьте целостность электроразъёма и проводов датчика.2.

Внимательно осмотрите сам датчик на наличие вмятин, трещин и прочих механических повреждений.

3. Проверьте чистоту контактной группы электроразъёма, а также отсутствие на ней следов коррозии.

1. Типовые неисправности лямбда зондов, их причины и способы устранения
2. ← Если двигатель работает нормально и топливо сгорает полностью, то на рабочем наконечнике датчика отсутствует налёт, а его поверхность имеет тусклый матовый тёмно-серый цвет.
3. Отравление чувствительного элемента датчика.
4. Если же вы наблюдаете на наконечнике датчика нижеуказанные изменения, значит, следует обратить внимание на необходимость проведения дополнительных ремонтных работ.

← Отравление антифризом. В случае загрязнения антифризом на наконечнике появляются зернистые отложения серого или зеленоватого цвета с белыми потёками: → Проверьте систему охлаждения двигателя и особенно прокладку головки цилиндров на протечки и провести ремонт. Лямбда зонд заменить.

← Отравление маслом. В случае избыточного потребления двигателем масла на наконечнике появляются отложения серого или черного цвета: → Проверьте двигатель на износ или утечку масла и произвести ремонт. Датчик заменить.

 ← Отравление сажей. В случае неправильной работы система зажигания и/или топливной системы на датчике появляется сажа темно коричневого или черного цвета. → Проверьте топливную систему, измерьте токсичность выхлопных газов. Датчик придётся заменить.

← Отравление этилированным бензином. Одна-две заправки этилированным бензином приводят к появлению на датчике блестящих отложений тёмно серого цвета. → Заменить этилированный бензин на неэтилированный и заменить датчик.

← Отравление топливными присадками. Частое использование различных топливных присадок или недавно проведённый ремонт двигателя с использованием силиконовых герметиков приводит к образованию на датчике красных или белых отложений. → Прочистить топливную систему и двигатель. Заменить датчик.

Перегорание нагревательного элемента.

Если наконечник датчика выглядит вполне здоровым , его провода и электроразъём в порядке, то выход датчика из строя наступил в результате перегорания нагревательного элемента. Нагревательный элемент мог перегореть по следующим причинам:

1. Температурный шок в результате попадания воды на датчик из-за форсирования глубоких луж или мытья подкапотного пространства.2. Неисправная электропроводка.

3. Проблемы с катализатором.

→Внимание! В случае перегорания нагревательного элемента, следует проверить катализатор, поскольку при сохранении проблем с катализатором новый лямбда зонд снова выйдет из строя в течение недолгого времени.

Коррозия контактной группы электроразъёма.

• Попадание воды внутрь электроразъёма (на контактную группу) из-за форсирования глубоких луж или мытья подкапотного пространства.→Старайтесь проезжать лужи в спокойном режиме, без брызг, особенно, если автомобиль имеет обычный дорожный просвет.

Механические повреждения датчика, кабеля датчика, электроразъёма.

• «Кривые» руки автомехаников, производящих демонтаж/монтаж датчика при проведении других работ или деталей, расположенных вблизи датчика. Повреждения происходят в результате падения датчика на твёрдую поверхность, падения чего-то твёрдого и тяжёлого (ключ, головка, деталь, болт и т.п.) на датчик или электроразъём.→ Тут уж вряд ли чем поможешь, но будьте бдительны!

• Неправильная укладка кабеля лямбда зонда после обратного монтажа. В результате этого происходит оплавление изоляции кабеля из-за его соприкосновения с горячими частями двигателя, либо, в случае со вторым датчиком, его обрыв при движении.

→ Проверяйте правильность укладки проводов после установки датчика.

Как проверить лямбда зонд на ВАЗ — неисправности кислородного датчика

Интернет просто пестрит различными обсуждениями на форумах и в соцсетях по поводу проблем с кислородным датчиком или лямбда зондом. На самом деле лямбда зонд является очень важной деталью.

Ведь он участвует непосредственно в смесеобразовании, а это значит что он влияет на такие параметры автомобиля как расход, динамика.

И при этом его неисправность может ничем себя не выдавать, чек гореть не будет, он горит только если лямбда уже окончательно накрылась, а ведь датчик кислорода может просто давать «неверные показания» блоку управления двигателем.

И автовладелец даже не будет догадываться почему у него повышенный расход или «тупит» машина. Так что предлагаю со всей серьезности отнестись к диагностике датчика кислорода, особенно если вы заметили те или иные описанные выше симптомы.

Современный лямбда зонд, устанавливаемый на ВАЗ имеет 4 вывода: масса, выход сигнала и два на подогреватель.

Показания лямбда зонда лучше всего считывать специальным ПО, подключившись к диагностической шине вашего автомобиля. Только так можно узнать форму сигнала, которую он выдает, и скорость изменения этих сигналов.

Первым делом при диагностике датчика скиньте с него разъем и проверьте мультиметром наличие напряжения на сигнальном проводе с ЭБУ, оно должно быть 0.45 вольта. Кстати если это напряжение отклоняется от приведенного значения, чаще всего в сторону увеличения.

Это можно вылечить установкой дополнительного резистора. Вычислить необходимый номинал резистора можно так:

1) берем регулируемый резистор, такие как на регулировки громкости

2) Включаем его последовательно в цепь питания сигнала лямбды.

3) подключаем тестер и крутим резистор, пока напряжение не станет 0.45-0.46 вольт.

4) заводим машину, проверяем, если ОК все хорошо – замеряем сопротивление на нем и подбираем обычный резистор соответствующего номинала. Кстати  резистор нагреваться не будет там нет высокой нагрузки.

Теперь разберемся как  работает сам  лямбда зонд.

Когда количество кислорода в выхлопе увеличивается, напряжение на сигнальном выходе кислородного датчика понижается до 0,1 вольта. А если кислорода мало, то напряжение наоборот возрастает до 0,9 вольта. Думаю принцип работы лямбды вам теперь понятен. Итак рассмотрим самые частые проблемы с лямбдой.

К примеру загорелся чек и бортовой комп или сканер выдал нам ошибку  Р0131 —  «Низкий уровень сигнала датчика кислорода 1». Это не значит что накрылась лямбда и нужно бежать за новой и срочно менять.

Это в первую очередь значит что лямбда зонд определил обеднение смеси! Убедиться в том, что смесь действительно бедная несложно – просто пережмите обратку или брызните из шприца чутка бенза прямо во впускной коллектор. Датчик должен показать чересчур богатую смесь.

Если показал – все ок, смесь богатая, и датчик кислорода это видит, он исправен. Следует отметить и второй вариант – ошибка сообщает что датчик улицезрел слишком богатую смесь. Созидаем искуственный подсос воздуха. Для этого достаточно скинуть шланг вакуумника и проследить за напругой на лямбде. Должна упасть.

Если упала – опять-таки, лямбда исправна. Ну и наконец то последний вариант – вы выполняете предыдущие две попытки повлиять на показания лямбды, а напруга неизменно остается в пределах 0.45 вольт. Вот тут и приехали, лямбда зонд «умер» и его нужно менять, без вариантов.

Ну и дополним статью, поскольку лямбда зонд реагирует именно на количество КИСЛОРОДА, если в системе выпуска будет «подсос» этого самого кислорода извне, он даст сигнал эбу обогатить эту смесь по самое не балуйся. Поэтому отнеситесь к проверке системы и к ее герметичности максимально внимательно! Всем удачи на дорогах и исправных датчиков на авто! 😉

Ремонт лямбда зонда ВАЗ 2114: Чиним датчик кислорода своими руками

Срок службы датчика кислорода на ВАЗ, в том числе, и на четырнадцатую, измеряется пробегом. В промежутке от 80 до 150 тысяч км, лямбда-зонд неминуемо выйдет из строя. Если прислушиваться к советам умельцев из сервиса, то устройство вовсе пора заменить после первых 60 тысяч км. Удовольствие это не дешевое – от 1000 до 3000 рублей в зависимости от региона страны.

Датчик кислорода (лямбда зонд)

По этому, среди владельцев ВАЗа принято проводить ремонт лямбда зонда своими руками или вовсе отключать его (при этом просто делается прошивка мозгов тачки). Вопрос резонный: можно ли его отрубить от сети (убираем датчик и соединяем разъем).

В теории это не сулит ничего страшного, а на практике Электронный блок управления движкой выставит среднестатистические параметры для смеси топлива – характеристика будет скакать от богатой до бедной – пропадет бывалая динамичность машины и вырастет расход бенза.

Так что, если у вас есть потребность тратить деньги на нужные вещи, читайте мануалы о том, как отремонтировать датчик кислорода.

Симптомы неисправного датчика

Основные симптомы умирающего лямбда-зонда:

• Расход бенза превышает 12 литров на сотку
• На холостом ходу ощущение, что движка подтраивает
• При ускорении возможны провалы, динамика, в принципе, не стабильная, мощность движки становится ниже

Естественно, все эти признаки всего лишь догадки, они могут свидетельствовать о поломке других частей подвески или движки.

Чтобы наверняка узнать, накрылся ли ваш датчик кислорода или нет, вам нужно проверить лямбда-зонд, тем более, что способы простые, выполнимые в гаражных условиях.

Ошибки лямбда зонда

Еще одним важным моментом является верное прочтение ошибок, который вам выдаст борт в случае неисправности лямбды (если его нет, гоните машину в сервис, там вам точно помогут).

Обычно, любая неполадка в машине выдается сигналом check engine, хотя, в ситуации с лямбда-зондом может и не загореться. Список самых частых кодов ошибок:

• Ошибка Р0130 – сигнал с датчика не поступает неверный или не поступает
• Ошибка Р0131 – сигнал с датчика поступает низкий
• Ошибка Р0133 – отклик самой лямбды очень медленный
• Ошибка Р0134 – отклика просто нет
• Ошибка Р0135 – нагревательный элемент датчика кислорода неисправен
• Ошибка Р0136 – замкнуло заземление второго лямбда зонда
• Ошибка Р0137 – уровень сигнала второго датчика низкий.
• Ошибка Р0138 – наоборот, высокий уровень сигнала на втором устройстве
• Ошибка Р0140 – произошел обрыв самого датчика
• Ошибка Р0141 – перегрелся нагревательный элемент на втором устройстве
• Ошибка Р1102 – сопротивление устройства считывания инфы пропало или очень низкое
• Ошибка Р1115 – проблема в цепи нагревания самого датчика

Последняя ошибка является самой распространенной, если цепь подогрева накрылась, лямбда зонд сразу выдает неверный сигнал электронного блока управления, и все выше перечисленные признаки неисправности можно соотнести с лямбдой.

Факторы влияющие на поломку

Причины, влияющие на появление неисправностей датчика кислорода:

1. Некачественный бенз на выхлопе отдает много свинца и железа, которые забивают контакты лябда зонда всего за пару-тройку заправок.
2. Состояние маслосъемных колец и колпачков оставляет желать лучшего; масло просто попадает в топливную смесь и в систему выхлопа авто.
3. Если клапаны зажаты, то выхлопная система подвержена постоянным хлопкам, разрушающим поверхность датчика.
4. Может быть, смесь топлива не того качества, угол опережения зажигания не выстроен, много причин внутреннего характера.

Все эти причины могут стать толчком к правильной мысли: как починить лямбда зонд?

Как отремонтировать лямбда зонд

1. Если произошел обрыв контактов цепи нагревательного элемента.

Надо найти то место, где эта цепь порвалась.

За одно проверьте все контакты, они могут окислиться и их нужно будет почистить (как всегда, незаменимая WD-шка 40 спасет мир). Проблемка с обрывом может сидеть в электронном блоке управления.

С него просто может не идти сигнал. Тут нужно смотреть, идет ли на лямбду питание.

1. Если образовался нагар на рабочей поверхности корпуса лямбда зонда.

Чистка – это самый распространенный вид ремонта, который связан не только с мелкими устройствами считывания, но и с другими частями системы.

Вам потребуется удалить весь нагар, который всегда образуется на платиновых электродах керамического стержня. Только не надо использовать наждачку или что-нибудь металлическое! Вы сотрете все напыление н керамической поверхности.

Нужно взять специальное средство, например, то, которое растворяет ржавчину, не оставляя налета.

Схема действий следующая:

• Снимаем датчик кислорода,
• Зажимаем его в тески и спиливаем с него керамический колпак,
• Такая же процедура повторяется и со вторым колпачком, теперь, вы добрались до стержня,
• Опускаем лямбду в раствор с преобразователем ржавчины на полчаса, можно помочь кисточкой (например, для рисования красками), ждем результата.

Если вам не помогли первые два случая, то попробуйте нагреть жидкость для удаления ржавчины, усилив ее действие. После того, как вы провели ремонт, нужно залатать спиленные дырки кемпи-сваркой и поставить лямбда зонд на место.
