Датчик давления масла ВАЗ 2107: инжектор, карбюратор

У любого современного автомобиля источником стабильной и исправной работы является двигатель. Именно этот узел по-другому называют «сердце машины».

Для работоспособности силового агрегата необходим смазочный материал – масло, посредством которого обеспечивается скольжение деталей без их деформации и трения друг о друга.

В связи с этим, на ВАЗ-2107, как и на любом современном транспортном средстве, имеется датчик, который отвечает за давление масла в системе.

Датчик давления масла на ВАЗ-2107 имеется на любом двигателе, вне зависимости инжектор или карбюратор. Его можно обнаружить в нижней левой части мотора, недалеко от КПП и рулевой колонки. На некоторых, более современных автомобилях данной модели ДДМ располагается на торцевой стороне головки блока цилиндров, недалеко от подшипника левого вала ГРМ.

Датчик выпускается в двух разновидностях: электронном и механическом. Электронный датчик включает световой сигнал при снижении давления масла. Механический ДДМ определяет не только величину давления, но и позволяет ее контролировать.

Информация поступает на лампочку контроля и при возникновении неполадок в двигателе — снижения или резкого подъема давления жидкости, появляется соответствующий указатель на приборной панели. Если лампочка загорается слишком часто, то это может свидетельствовать о неисправностях при подаче масла или о поломке самого датчика.

Именно благодаря этому прибору водитель может понять, насколько эффективно работает мотор. Датчик давления масла может стать неисправным по следующим причинам:

• окисление контактов;
• наличие засора на входном отверстии ДДМ;

• плохое крепление к двигателю;

Еще одной немаловажной причиной поломки датчика давления масла на ВАЗ-2107 является его перегрев или механические повреждения устройства.

Проверка работоспособности и замена датчика

Как и любая деталь ДДМ может выйти из строя. Известно, что без масла двигатель любого автомобиля не сможет долго работать. Оно предохраняет детали от износа, помогает мотору охладиться и не допускает перегрев. Это делает процесс контроля уровня и качества масла необходимым. Кроме этого, важным показателем является его давление.

Прежде всего, следует внимательно осмотреть датчик. Отсутствие механических повреждений на датчике еще не являются показателем отсутствия неисправностей. Повреждения датчика могут носить не только механический, но и технический характер. Поэтому процесс проверки датчика давления масла очень важен.

При появлении сигнала об изменении давления в системе, возникает необходимость проверить работоспособность датчика. Сначала внешне оценивают целостность электропитания и щупом измеряют уровень масла в системе. После этого можно приступить к проверке самого датчика.

Для этого необходимо выполнить ряд действий:

• Отвернуть датчик.
• На его место установить манометр.
• Завести двигатель.
• Проанализировать информацию с манометра (если показатель давления более 0,35 кг/см2, то датчик исправен).

Если нет манометра, то давление можно проверить другим способом. Следует выкрутить ДДМ, включить стартер и если из отверстия полетят брызги масла, значит, смазка осуществляется нормально, а датчик давления вышел из строя. Как правило, цена нового датчика давления масла на ВАЗ-2107 с артикулом 695306 составляет 100-150 рублей в зависимости от производителя.

Если говорить о самом процессе замены ДДМ, то он не отличается какими-либо трудностями. Перед заменой необходимо очистить датчик от пыли и грязи, так как мусор с неисправного датчика может попасть в двигатель.

Потом от датчика отсоединяется контактный провод, и на его место устанавливается снятая отрицательная клемма от аккумулятора. При помощи ключа на 21 мм ослабляется крепление датчика, после чего можно с легкостью его открутить. Затем ввинчивается новый датчик, присоединяется контактный провод и возвращается на место клемма аккумулятора.

Что делать если загорелся датчик

Если загорается лампочка давления масла на приборной панели, нужно, прежде всего, заглушить двигатель и попытаться понять причину неисправности, чтобы найти наиболее оптимальное решение возникшей проблемы.

НеисправностьПричинаВозможное решение

Лампочка загорелась внезапно на холостых оборотах	Загрязнение маслоприемника. Износ масляного насоса. Неисправен датчик давления масла. Короткое замыкание. Износился вкладыш коленвала.	Замена датчика
Лампочка загорелась после проведенной замены масла	Низкий уровень масла. Неисправен масляный насос.	Измерить количество масла и если необходимо, долить его. Для замены масляного насоса обратиться на СТО.
Лампочка горит на малых оборотах (менее 1000)	Забился маслоприемник. Износился вкладыш коленвале.	Очистить от мусора маслоприемник. С помощью специальных инструментов проверить работу коленвала.
Лампочка горит на высоких оборотах	Давление масла понизилось менее 0.5 кг/см2; Вышел из строя масляный насос.	Долить масло в двигатель. Заменить масляный насос.
Лампочка загорается при торможении	Резко упал уровень масла. Неполадки в тормозной системе.	Проверить уровень масла. Проверить тормозную систему.

Таким образом, датчик давления масла на ВАЗ-2107 играет весьма важную роль в обеспечении стабильной работы. Для этого необходимо постоянно контролировать исправность ДДМ и, в случае необходимости, сразу же его заменить.

Датчик давления масла на ВАЗ 2107

На любом автомобиле с течением времени возникают различные сбои и поломки некоторых узлов и деталей. Одним из таковых элементов является датчик давления масла на автомобиле ВАЗ 2107.

Всем известно о том, что двигатель долго не проработает без наличия масла в системе. Масло в двигателе не только способствует снижению износа трущихся деталей, но еще и охлаждает мотор, предотвращая его перегрев.

Из этого следует, что очень важно контролировать уровень и качество масла в системе, а также еще один показатель – это давление.

Назначение и расположение изделия

Основное предназначение рассматриваемого датчика заключается в осуществлении контроля давления масла в системе смазки мотора. Информация от него, передается на лампочку, располагающуюся в панели приборов, и является достаточно важной для водителя. При помощи указателя давления масла в системе водитель определяет корректность функционирования мотора.

Датчик давления масла (ДДМ) на автомобиле семейства Лада ВАЗ 2107 располагается непосредственно в левой нижней части мотора.

Во внутренней конструкции изделия находится активный элемент, который срабатывает на перепады давления.

При перепадах давления происходит соответствующее изменение величины силы тока, что фиксируется измерительным прибором. Этот прибор называется указателем, располагающийся в салоне автомобиля на панели приборов.

Изначально следует отметить, что ДДМ бывают двух типов: электронные и механические. Разница между этими изделиями заключается в том, что первый вариант является аварийным, то есть при снижении давления, происходит включение световой сигнализации. Второй вариант является более надежным, так как с его помощью можно не только определять наличие давления, но еще и контролировать его значение.

На карбюраторных автомобилях ВАЗ 2107, а также на современных моделях «семерки» – инжекторных, используются только электронные датчики давления.

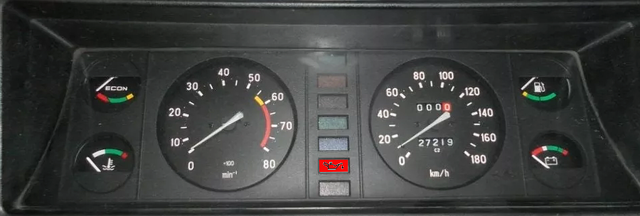

Это обозначает, что информация передается на указатель в виде индикатора(лампочки). Роль индикатора давления масла заключается в том, чтобы сигнализировать водителя о неисправности. При этом на панели приборов загорается специальный индикатор в виде баночки, в результате чего требуется остановиться и заглушить мотор.

Важно знать! Если загорается индикатор масла, то возможно произошла утечка смазочной жидкости, поэтому следует убедиться в том, что смазка в двигателе есть, прежде чем продолжать движение.

Проблемы с ДДМ

Если загорается индикатор на панели приборов, то нужно заглушить мотор, после чего при помощи щупа проверить уровень масла. Если уровень в норме, то причиной световой сигнализации является неисправность датчика. Это бывает в том случае, если датчик давления масла засорился.

  Про бесконтактную систему зажигания ВАЗ 2107

Часто у водителей возникают вопросы о том, почему загорается индикатор, и каковы причины неисправности могут быть, если датчик исправен и уровень масла в норме. Если проверка давления масла и датчика на исправность показала отсутствие проблем, тогда причинами свечения индикатора могут быть следующие факторы:

• неисправность электропроводки датчика;
• проблемы с функционированием масляного насоса;
• большой зазор в подшипниках коленчатого вала.

Как показывает практика, чаще всего из строя выходит датчик или возникает утечка масла. Если возникла утечка, тогда продолжать движение запрещено. Необходимо вызвать эвакуатор, после чего дома или на СТО выявить причину утечки. Если неисправен датчик, то необходимо его заменить на новый. Стоимость изделия не превышает 100 рублей.

Диагностика неисправностей и методика устранения

Если уровень масла ниже нормы, то следует его долить до отметки на щупе «MAX». Для проверки исправности самого датчика, потребуется воспользоваться такими способами:

• использовать манометр;
• подключить датчик к компрессору.

Если в наличии имеется манометр, то проверить исправность изделия не составит особого труда. Для этого необходимо прогреть двигатель до рабочей температуры, после чего заглушить его ввинтить вместо электронного изделия, манометр. Таким образом, удается проверить не только исправность ДДМ, но еще и давление в системе.

Второй вариант предусматривает снятие ДДМ с автомобиля. После этого потребуется воспользоваться насосом с манометром и тестером. Процедура очень простая, для этого необходимо изделие подключить к шлангу от насоса, а тестер установить в режим прозвонки.

Один щуп тестера подключить к выводу ДДМ, а второй к его «массе». При закачивании воздуха, цепь будет разрываться, в результате чего тестер не будет давать прозвонку.

Если же тестер «пищит» при давлении и без него, то датчик не исправен и требуется его замена.

ДДМ не подлежат ремонту, поэтому после того, как он вышел из строя, его необходимо только заменить на новый. Немаловажно также отметить тот факт, что с целью полного контроля за давлением в системе рекомендуется установить вместе с электронным датчиком механический. Сделать это не составит большого труда. Для начала потребуется приобрести специальный тройник, как показано на фото ниже.

Посредством такого тройника можно установить и электронный и механический ДДМ. Потребуется приобрести также указатель давления (манометр) в салон автомобиля. Лучший вариант – это приобрести манометр для автомобилей ВАЗ 2106 или НИВА 2131.

Подключение данного датчика выполняется согласно следующим указаниям, как показано на фото ниже. При этом важно понимать, что провод к датчику аварийного давления масла подключать не обязательно, так как на панели приборов имеется штатный индикатор.

Где устанавливать указатель – это дело личное владельца автомобиля. Большинство водителей устанавливают данное изделие вместо штатных часов, доработав немного отверстие для установки. В результате получается вот такая картина.

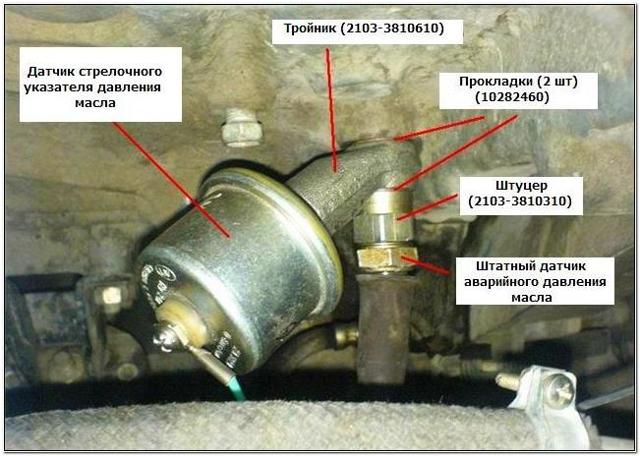

Ниже представлено фото, как это выглядит установка ДДМ под капотом.

В завершении следует отметить, что такая простая доработка позволит не только избежать необходимости лишний раз проверять исправность электронного датчика, но еще и даст возможность постоянно контролировать давление в системе, что очень важно для водителя.

Замена датчика давления масла в автомобиле ВАЗ-2107

Датчик давления масла ВАЗ 2107 передает сведения об уровне смазки на контрольную лампу и в случае неполадок двигателя и резких смен давления жидкости на приборной панели загорается соответствующий диагностический индикатор. Активная контрольная лампа может свидетельствовать не только о неисправности системы подачи масла, но и о поломке самого датчика.

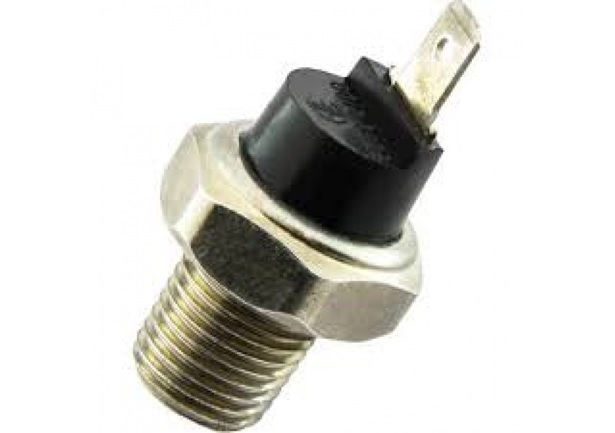

Выглядит запчасть так:

В розничном автомагазине такая деталь стоит не более 150 рублей. Приобретайте только лицензированные запчасти, которые способны выработать полный ресурс.

Почему ломается датчик давления масла на “семерке”

Причины по которым датчик давления масла(далее ДДМ) может прийти в негодность:

• окисление контактов, иных металлических частей;
• разгерметизация датчика;
• загрязнение входного порта ДДМ;
• неплотное резьбовое соединение.

Также деталь повреждается из-за нарушения температурного режима эксплуатации авто или механических повреждений.

Как проверить датчик давления масла ваз 2107

1. Демонтировать датчик;
2. Во входной порт установить аналоговый или цифровой манометр вместо датчика;
3. Если данные прибора не превышают 0,35-0,4 кг/см², то масляное давление упало и замена детали не нужна. Рабочее давление на “Жигулях” ≤1 кг/см².

ДДМ для старых ВАЗов выпускался одного типа: подойдет деталь от любой восьмиклапанной “Лады”. Работоспособность узла можно проверить без манометра. Для этого нужно отвинтить датчик и прокрутить стартер несколько секунд, при этом не заводя мотор.

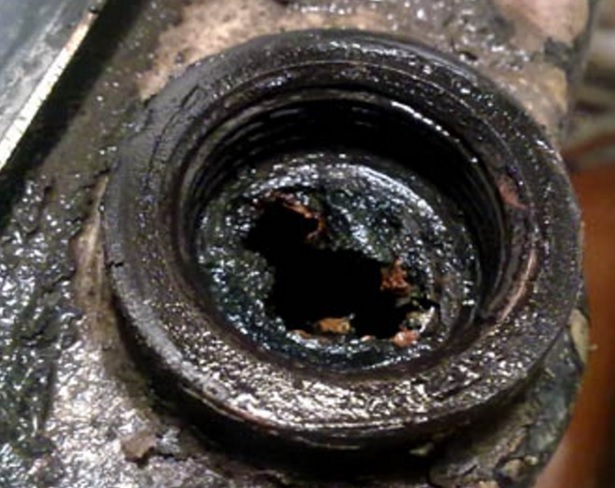

Если из отверстия под датчик полетят масляные брызги, то давление в системе соответствует норме.

Где находится датчик давления масла Ваз 2107

Расположение детали стандартное для “Жигулей” с восьмиклапанным ДВС. Датчик расположен в задней части блока цилиндров, ближе к коробке передач и рулевой колонке. Для наглядности приведем фотографию.

На шестнадцатиклапанных “Ладах” деталь перенесли на заднюю левую часть головки блока цилиндров. Датчик давления масла Ваз 2107 инжектор расположен на торце головки блока рядом с подшипником левого вала ГРМ.

Замена датчика давления масла ваз 2107

Ремонтные работы потребуют от автовладельца следующего комплекта приспособлений:

• ключ накидной на “19”;
• чистая ветошь;
• новая уплотнительная прокладка для датчика.

Перед началом работ изучите эксплуатационное руководство, чтобы запомнить расположение детали. Если книги с описанием нет под рукой, то картинка ниже в помощь.

Перед началом обслуживания нужно “обесточить” автомобиль, скинув клеммы аккумулятора. Перед демонтажем старого датчика нужно ветошью вычистить пространство около детали, чтобы грязь не попала в масляные каналы. К тому же на чистых панелях будет проще зафиксировать наличие подтеков смазки.

Алгоритм замены датчика на новый:

1. Демонтировать аккумуляторные клеммы;
2. Ключом на “19” открутить ДДМ по резьбе, вытащить его, предварительно демонтировав контактный провод датчика;
3. Заменить уплотнительное кольцо на новое;
4. Установить новый датчик, присоединить к нему проводку.

Замена датчика давления масла манометром

Для “классики” популярен тип кустарных переделок, когда вместо ДДМ устанавливают аналоговый или цифровой манометр для удобства считывания показаний: встроенный прибор позволит определять текущее давление масла, игнорируя сигналы контрольных ламп.

Для установки рекомендуется манометр аналогового типа, где нижнее значение шкалы равно нулю, а максимальное – шести. Не нужно использовать приборы с заоблачными шагами шкалы, так рабочее давление масла в “классике” – около 1 кг/см².

Для монтажа потребуется:

1. Прибор измерения давления;

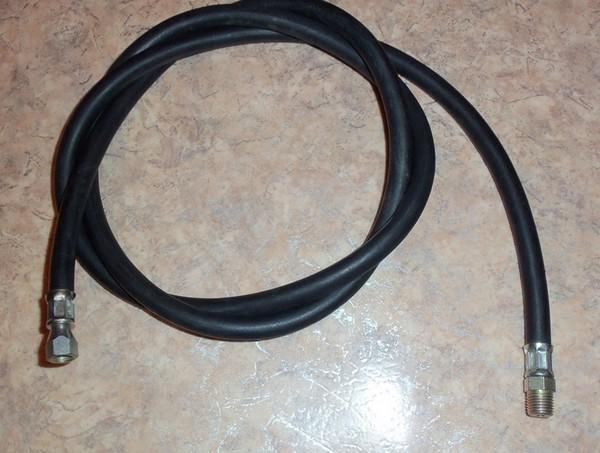

2. Плотный шланг, идентичный по диаметру отверстию для установки ДДМ.

На конце шланга должны быть металлические резьбовые соединения типа “штуцер” как на иллюстрации ниже.

Один конец шланга крепится к манометру, другой – к порту для датчика. Шланг нужно протянуть в салон, закрепив измеритель давления в удобном месте. Также нужно стравить воздух из шланга, иначе прибор будет отображать ложные показания. Доработка подойдет, тем у кого не работает контрольная лампа на “приборке”.

Схема подключения датчика давления моторного масла ВАЗ 2107

На автомобиле ВАЗ 2107 с 1988 года выпуска устанавливается один стандартный датчик аварийного давления масла, который соединен с лампой аварийного давления в щитке приборов.

До этого в пару к нему устанавливался датчик указателя давления масла и стрелочный указатель в щитке приборов.

Схема подключения датчика давления моторного масла ВАЗ 2107 (после 1988 г.в.)

Схема подключения датчика давления масла в системе смазки двигателя автомобиля ВАЗ 2107

Описание схемы подключения датчика давления масла ВАЗ 2107

Датчик аварийного давления масла установлен в разрыв электрической цепи подключения контрольной лампы-сигнализатора давления масла в щитке на панели приборов автомобиля. А именно «массы».

При включении зажигания, давление в системе смазки двигателя отсутствует, подвижный контакт датчика поджат, цепь замкнута, контрольная лампа аварийного давления масла в щитке приборов горит.

После пуска двигателя, давление в системе смазки растет, контакт внутри датчика под действием давления перемещается, размыкая цепь, лампочка гаснет.

Примечания и дополнения

На автомобилях ВАЗ 2107 применяется датчик аварийного давления масла ММ-120 и его модификации: 2101-3810600, 2101-3829010, 2101-9829010-01, 2101-9829010-02.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по электрооборудованию автомобиля ВАЗ 2107

• — Предохраниетели и реле монтажного блока ВАЗ 2107
• — Контакты подрулевых переключателей автомобиля ВАЗ 2107
• — Провода заднего фонаря ВАЗ 2107
• — Схема включения электродвигателя вентилятора отопителя ВАЗ 2107
• — Схема подключения габаритов ВАЗ 2107
• — Схема подключения плафона освещения салона ВАЗ 2107
• — Схема подключения поворотников ВАЗ 2107
• — Не горит дальний или ближний свет фар ВАЗ 2107
• — Выключатель наружного освещения ВАЗ 2107
• — Не горят габариты ВАЗ 2107

Датчик давления масла ВАЗ 2107: инжектор, карбюратор

Датчик давления масла — сигнализатор, который помогает контролировать работу двигателя внутреннего сгорания (ДВС). В его обязанности входит выявление текущих неисправностей ДВС либо предотвращение дальнейших, более серьезных повреждений.

Для нормальной работы ДВС необходимо достаточное давление моторного масла, которое достигается с помощью насоса. Его степень измеряется датчиком.

Почему ломается датчик давления масла на «семерке»

Причины по которым датчик давления масла(далее ДДМ) может прийти в негодность:

• окисление контактов, иных металлических частей;
• разгерметизация датчика;
• загрязнение входного порта ДДМ;
• неплотное резьбовое соединение.

Также деталь повреждается из-за нарушения температурного режима эксплуатации авто или механических повреждений.

Как проверить датчик давления масла ваз 2107

1. Демонтировать датчик;
2. Во входной порт установить аналоговый или цифровой манометр вместо датчика;
3. Если данные прибора не превышают 0,35-0,4 кг/см², то масляное давление упало и замена детали не нужна. Рабочее давление на «Жигулях» ≤1 кг/см².

ДДМ для старых ВАЗов выпускался одного типа: подойдет деталь от любой восьмиклапанной «Лады». Работоспособность узла можно проверить без манометра. Для этого нужно отвинтить датчик и прокрутить стартер несколько секунд, при этом не заводя мотор.

Если из отверстия под датчик полетят масляные брызги, то давление в системе соответствует норме.

Функции и работа указателя

Назначение прибора, встроенного в торпедо слева от тахометра, — отображать уровень давления моторного масла, ориентируясь по датчику.

Принцип действия указателя напоминает работу обычного амперметра, реагирующего на изменение силы тока в цепи.

Когда механический реостат внутри измерительного элемента изменяет сопротивление, сила тока возрастает либо уменьшается, отклоняя стрелку. Шкала проградуирована в единицах давления, соответствующих 1 Бар (1 кгс/см 2 ).

Прибор состоит из следующих основных элементов:

Нулевые показания устройства соответствуют сопротивлению цепи 320 Ом. Когда оно снижается до 100—130 Ом, стрелка держится на отметке 4 Бар, 60—80 Ом — 6 Бар.

Указатель давления моторной смазки «Жигулей» — довольно надёжный элемент, ломающийся очень редко. Если стрелка не желает покидать нулевую отметку, то виновником обычно оказывается датчик.

Когда вы сомневаетесь в работоспособности показывающего устройства, проверьте его простым методом: измерьте напряжение на контактах подключения масляного датчика ММ393А при заведенном двигателе.

Если напряжение присутствует, а стрелка лежит на нуле, прибор следует поменять.

Система слежения за давлением масла ВАЗ 2106 с двумя датчиками и механическим указателем отличается простотой и надёжностью в работе. Невзирая на устаревшую конструкцию, автолюбители нередко покупают и ставят эти измерители на другие, более современные автомобили, оснащённые с завода лишь контрольным индикатором. Примеры — обновлённая ВАЗовская «семёрка», Chevrolet Aveo и Niva.

Источник

Замена датчика давления масла ваз 2107

Ремонтные работы потребуют от автовладельца следующего комплекта приспособлений:

• ключ накидной на «19»;
• чистая ветошь;
• новая уплотнительная прокладка для датчика.

Перед началом работ изучите эксплуатационное руководство, чтобы запомнить расположение детали. Если книги с описанием нет под рукой, то картинка ниже в помощь.

Перед началом обслуживания нужно «обесточить» автомобиль, скинув клеммы аккумулятора. Перед демонтажем старого датчика нужно ветошью вычистить пространство около детали, чтобы грязь не попала в масляные каналы. К тому же на чистых панелях будет проще зафиксировать наличие подтеков смазки.

Замена датчика давления масла манометром

Для «классики» популярен тип кустарных переделок, когда вместо ДДМ устанавливают аналоговый или цифровой манометр для удобства считывания показаний: встроенный прибор позволит определять текущее давление масла, игнорируя сигналы контрольных ламп.

Для установки рекомендуется манометр аналогового типа, где нижнее значение шкалы равно нулю, а максимальное — шести. Не нужно использовать приборы с заоблачными шагами шкалы, так рабочее давление масла в «классике» — около 1 кг/см².

  Замена маслосъемных колпачков Нива Шевроле. Выбор лучших

Для монтажа потребуется:

1. Прибор измерения давления;
2. Плотный шланг, идентичный по диаметру отверстию для установки ДДМ.

На конце шланга должны быть металлические резьбовые соединения типа «штуцер» как на иллюстрации ниже.

Один конец шланга крепится к манометру, другой — к порту для датчика. Шланг нужно протянуть в салон, закрепив измеритель давления в удобном месте. Также нужно стравить воздух из шланга, иначе прибор будет отображать ложные показания. Доработка подойдет, тем у кого не работает контрольная лампа на «приборке».

Работа двигателя внутреннего сгорания не в последнюю очередь зависит от правильного давления масла. Если давление масла недостаточно, то резко возрастает износ трущихся деталей, что приводит к быстрой поломке двигателя и дорогостоящему ремонту.

На некоторых карбюраторных автомобилях с механическим и электронным зажиганием датчик уровня масла подключали к стрелочному индикатору, благодаря чему водитель мог самостоятельно оценивать состояние двигателя и работу масляной системы.

Такой тип датчиков называли контрольным.

На более совершенных карбюраторных автомобилях устанавливали датчик аварийного давления масла, который оповещал водителя о критическом ухудшении работы системы смазки. Эти же устройства применяли и на устаревших дизельных моторах с механическим впрыском.

С переходом на датчик аварийного давления масла, который реагирует лишь на снижение давления ниже определенного уровня, установка обычного датчика, сообщающего данные для стрелочного индикатора, потеряла смысл, однако, его устанавливали на некоторые инжекторные автомобили до середины первого десятилетия XXI века.

На современных инжекторных и дизельных автомобилях датчик давления масла подключен к одному из входов контроллера, поэтому данные с него никак не отображаются на передней панели.

При падении давления масла до опасного уровня загорается индикатор неисправности двигателя «Check Engine».

Если давление масла падает еще ниже, контроллер блокирует подачу топлива, что позволяет избежать серьезного повреждения двигателя.

Причины светящегося индикатора. Способы устранения

Существует несколько причин светящегося индикатора. Рассмотрим каждую в отдельности и способы их устранения.

Недостаточный уровень

Вполне возможен недостаточный уровень моторного масла. О том, как проверить, знает каждый автовладелец автомобилей ВАЗ. Необходима доливка до допустимого уровня и повторная проверка с запуском ДВС.

Проверка уровня выполняется на холодном двигателе либо спустя 10 минут после его работы.

Внутренняя неисправность

Чтобы проверить датчик, необходимо выполнить следующие действия:

1. Включить зажигание.
2. Убедиться в том, что индикатор загорелся.
3. Отключить провод от датчика. При этом индикатор должен потухнуть.
4. «Замкнуть» его с корпусом двигателя. Если индикатор на приборной панели загорелся, значит провод исправен и причина неисправности в датчике. Он ремонту не подлежит и следует его заменить.

Неисправность проводки

В течение эксплуатации автомобиля электропроводка часто подвержена воздействию высокой температуры, трению с металлическими частями, высыханию и нарушению целостности.

Проверка выполняется согласно электросхемы автомобиля ВАЗ 2107 с помощью мультиметра на предмет проводимости и сопротивления провода.

Износ деталей двигателя

Во время работы ДВС через его поршневую систему и газораспределительный механизм по специальным каналам циркулирует масло. В случае износа трущихся деталей нарушается герметичность и совмещение этих каналов. В связи с этим давление падает.

Решением данной проблемы является капитальный ремонт двигателя.

Неисправность насоса

В данном случае выполняется проверка давления масла в магистрали с помощью манометра.

В техническое отверстие в блоке цилиндров ДВС для датчика необходимо вкрутить манометр и запустить ДВС. На холостых оборотах значение должно быть около 1.5 кг/см2. При повышении оборотов двигателя давление должно расти, достигая отметки в 5–6 кг/см2.

Как устроены датчики давления масла

Контрольный датчик давления масла представляет собой манометр, связанный с проволочным потенциометром, сопротивление которого напрямую зависит от давления масла на металлическую мембрану.

Аварийный датчик давления масла состоит из мембраны, соединенной с нормально замкнутыми контактами. По мере роста давления масла, мембрана начинает давить на контакты и при давлении 0,5-1 атмосферу контакты размыкаются.

Мембраны обоих датчиков, равно как и все электрические части, находятся внутри герметичного завальцованного корпуса. Цепь потенциометра или контактов образуется резьбой наконечника, который вкручивают в предназначенное для датчика место и сигнальным выводом.

Иногда используют датчик давления масла, включающий в себя как манометр с потенциометром, так и размыкаемые контакты. Такие датчики, как правило, называют универсальными.

Где находится датчик давления масла на автомобилях ВАЗ

На всех автомобилях «классической» серии ВАЗ (2101-2107) датчик расположен в левой задней части блока цилиндров, рядом с КПП и рулевой колонкой.

На всех 8-клапанных двигателях переднеприводных автомобилей ВАЗ, включая современные Калину, Гранту и Приору, датчик расположен на задней левой стороне головки блока цилиндров (ГБЦ), рядом с кожухом ремня газораспределительного механизма (ГРМ) и ресивером инжектора.

На всех 16-клапанных двигателях датчик давления масла расположен на левом торце ГБЦ, где расположен подшипник левого вала ГРМ.

Неисправности и проверка датчика давления масла

Вот наиболее частые неисправности датчиков давления масла, которые встречаются на любых автомобилях:

• потеря герметичности датчика, в результате чего масло попадает внутрь и меняет работу электрической части;
• загрязнение входного отверстия датчика;
• протекание резьбового соединения датчика и ГБЦ;
• окисление контактов датчика;
• неверные показания датчика.

Проверить датчик можно двумя способами – вкрутить в посадочное место датчика переходник манометра, или подключить датчик к пневматическому насосу через подходящий переходник. В первом случае удастся проверить не только датчик, но и работу масляной системы, во втором только исправность датчика и достоверность его показаний.

Лада 2104 Евро-4, Люкс таз › Бортжурнал › Установка указателя давления масла в приборку 2107

13.05.2015 Давно хотел знать давление масла в системе, а тут как то пару месяцев назад наткнулся на статейку где писалось что указатель давления от ГАЗ 3302 идеально подходит в 7очную панель. Долго я искал этот указатель, в итоге нашел по цене 550руб(ппц), дороговато однако для маленького указателя. Вот его фото сразу после покупки

• вытащил никому не нужный экономайзер, просверлил дырки под новый указатель
• примерил новый указатель
• Казалось бы все норм, НО ОГРОМНОЙ проблемой было найти гаечки с резьбой на 2мм, чтоб прикрутить этот указатель, но я нашел, объездив все магазины, перерыв все заначки в гараже, в итоге батя у себя дома где то надыбал))
• Потом все это дело прикрутил через пластинку текстолита вроде
• Затем «+» и «-» взял там же с приборки проводками, а под управляющий от датчика зафигачил «папку» чтоб можно было отсоединять, ну по человечески короч))

Замена датчика давления масла

Для замены датчика понадобится только рожковый ключ на 19 для классических автомобилей ВАЗ и на 21 для переднеприводных. На иномарках расположение датчика и размер ключа могут отличаться, поэтому внимательно прочитайте инструкцию по ремонту и эксплуатации своего автомобиля. Замену проводите на холодном заглушенном двигателе.

Сама замена не вызывает затруднений даже у неопытного водителя. Ниже описана пошаговая процедура замены.

1. Снимите клемму провода с вывода датчика и уберите провод в сторону, чтобы не мешал.
2. Ключом выкрутите датчик.
3. Вытащите его.
4. Осмотрите пространство вокруг датчика в поисках подтеков масла. Если обнаружили, замените уплотнительное алюминиевое или медное кольцо.
5. Наденьте на новый датчик старое или новое уплотнительное кольцо и вкрутите его в посадочное место (если вы купили датчик с надетым на него уплотнительным кольцом, то не используйте старое, даже если оно не подтекало). Не переусердствуйте при этом, максимальное усилие не должно превышать 1-1,5 килограмма.
6. Подключите клемму провода к выводу датчика.
7. Если после включения и прогрева двигателя датчик масла начал подтекать, установите новое уплотнительное кольцо и проверьте его резьбу. Возможно, вы закрутили его не по резьбе.

Как проверить и заменить элемент

В процессе длительной эксплуатации внутренние детали датчика изнашиваются и периодически выходят из строя. Неисправность проявляется в виде неправдивых показаний индикационной шкалы либо постоянно горящей аварийной лампе. Прежде чем делать выводы о поломках силового агрегата, крайне желательно проверить работоспособность датчика.

Если при работающем двигателе загорелась «контролька», а указатель упал на ноль, ваше первое действие — немедленно заглушить мотор и не запускать до обнаружения проблемы.

Когда лампочка зажигается и тухнет своевременно, а стрелка не отклоняется, следует проверить исправность масляного датчика — измерителя давления ММ393А. Потребуется рожковый ключ размером 19 мм и манометр со шкалой до 10 Бар (1 МПа). К манометру нужно прикрутить гибкий патрубок с резьбовым наконечником М14 х 1,5.

READ Телевизор самсунг как подключить спутниковое телевидение

Порядок проверки следующий:

В дороге масляный датчик ВАЗ 2106 проверить сложнее, поскольку под рукой нет манометра. Чтобы убедиться в наличии смазочного материала в каналах мотора, выкрутите элемент, отсоедините главный провод зажигания и вращайте коленвал стартером. При исправном насосе из отверстия выплеснется масло.

Если стрелка на шкале приборов показывает нормальное давление (в диапазоне 1—6 Бар), но при этом горит красная лампа, явно вышел из строя малый мембранный датчик ММ120.

Когда световой сигнал не горит вовсе, рассматривайте 3 варианта:

Первые 2 версии легко проверить путём прозвонки тестером либо мультиметром. Исправность мембранного элемента испытывается так: включите зажигание, снимите с клеммы провод и замкните на массу автомобиля. Если лампа загорится, смело меняйте датчик.

Замена производится путём откручивания большого или малого датчика гаечным ключом. Важно не растерять уплотнительные бронзовые шайбы, поскольку в комплекте с новой деталью их может не оказаться. Потеки моторной смазки из отверстия удалите ветошью.

Оба измерителя не подлежат ремонту, только замене. Их металлические корпуса, способные выдержать давление масла работающего двигателя, герметично закрыты и не разбираются. Вторая причина — низкая цена запасных частей ВАЗ 2106, делающая подобный ремонт бессмысленным.

Видео: как проверяется давление смазки манометром

Видео: замена датчика ВАЗ 2106

Как выбрать новый датчик давления масла

При выборе датчика учитывайте следующее. Датчик от производителя автомобиля/двигателя или его партнеров всегда лучше, чем от стороннего производителя. Это особенно актуально для российских автомобилей. Убедитесь, что выбранный вами датчик подходит для вашего автомобиля.

Если вы и продавец не знаете, какой именно датчик вам нужен, то обратитесь к инструкции по ремонту двигателя вашего автомобиля или каталогу деталей и запасных частей. Там указан каталожный номер датчика. Перед покупкой датчика попросите продавца предъявить документы на него.

Если продавец не может предъявить никаких сопроводительных документов, значит, датчик произведен неизвестно кем, поэтому никто не знает, подойдет ли он по внутренним настройкам вашему двигателю, или нет.

2.7.8. Проверка давления масла и датчика давления масла

Манометр, используемый для проверки давления моторного масла и работоспособности датчика давления масла
