Работоспособность любого двигателя в автомобиле напрямую зависит от качества и количества масла, а также его давления, которое создается при помощи масляного насоса. Контролирует передачу показателей состояния этих параметров датчик давления масла.
Не каждый владелец ВАЗ 2106 знает, где находится тот или иной элемент. Датчик давления масла в этом автомобиле располагается на левой стороне блока цилиндров, под четвертой свечой зажигания. Не стоит путать данный элемент с датчиком температуры, который можно обнаружить тоже в блоке цилиндров, но немного выше.
Конструкция датчика включает в себя следующие элементы:
- Круглый металлической бочонок, на котором находится одна клемма для присоединения провода.
- Мембранный выключатель с контактом на торцевой поверхности.
- Стальной тройник.
- Бронзовые шайбы, выступающие в качестве уплотнителей.
Принцип работы бочонка основан на определении величины давления, гайка в случае необходимости успевает зафиксировать его отсутствие, а тройник играет роль соединительного элемента, вкрученного в двигатель.
Цена и артикул
На данный момент существует несколько датчиков давления масла на ВАЗ-2106 от разных производителей. Ниже представлена таблица наиболее распространенных из них, где указано название датчика, артикул и его цена.
| Датчик давления масла ВАЗ 2101/ 2102/ 2103/ 2104/ 2105/ 2106/ 2107 | 21063829 | 100 |
| Датчик давления масла(BCG) | ММ393 | 150 |
| Датчик давления масла(FKQ) Vernet | OS3518 | 150 |
| Датчик давления масла ERA | 330566 | 140 |
Проверка и замена
Во время эксплуатации автомобиля ВАЗ 2106 датчик давления масла может выйти из строя, и основной причиной для этого послужит его износ. В основном, поломка обнаруживается при просмотре показателей датчика на приборной панели, а также о возможных неисправностях может сообщить аварийная лампочка.
В любом случае, перед тем, чтобы не делать поспешные выводы, следует проверить его работоспособность.
Так, например, если во время работы автомобиля неожиданно загорится аварийная лампочка, а стрелка при этом не будет отклоняться, то рекомендуется проверить исправность измерителя давления в датчике. Для того чтобы осуществить проверку, потребуется использовать рожковый ключ и манометр.

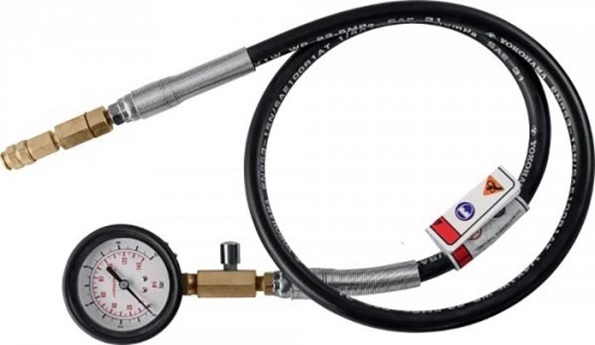

К манометру дополнительно прикручивается гибкий патрубок, имеющий резьбовой наконечник.
Последовательность проверки выглядит следующим образом:
- Двигатель автомобиля выключается и остывает до температуры, не превышающей 600С. Это необходимо для того, чтобы не обжечься во время проведения работ.
- Следующим действием становится отсоединение проводов, прикрепляемых к датчику. Их можно вывернуть ключом вместе с тройником. При этом следует учитывать, что в процессе разборки датчика из блока может вылиться масло.
- После этого в освободившееся отверстие вкручивают резьбовую часть патрубка и подтягивается. Затем заводится двигатель и ведется контроль за показаниями манометра. Схема подключения приведена на рисунке.
Если в результате измерения давления датчик выдает результаты, отличающиеся от стандартных – «7 Бар», то можно сделать вывод о наличии неисправностей в датчике и необходимости его замены.
Если же на приборной панели загорелся и тут же полностью отключился световой сигнал, то причина поломки может заключаться в:
- выходе из строя лампочки;
- обрыве проводов;
- износе малого датчика, имеющего форму шестигранника.
Первые два варианта можно проверить с помощью мультиметра или специального тестера, которые продемонстрируют отличие нужных показателей от стандартных характеристик. Для того чтобы проверить работоспособность малого датчика, потребуется посмотреть, как лампочка реагирует на изменения. Выполняется это с помощью включения зажигания и снятия клеммы с проводов.
Замена элемента осуществляется путем откручивания любого из датчиков – большого или малого гаечным ключом. При этом важно обратить внимание на количество уплотнительных шайб, так как новая деталь может не содержать подобных комплектующих элементов. Стоит отметить, что обе детали не подлежат ремонту, их можно только заменить.
Что делать, если загорелся датчик
В том случае, если загорелась аварийная лампочка датчика давления масла, необходимо первым делом проверить уровень масла. Дело в том, что ее недостаток может снизить напор в масляной системе, что негативно отразится на работоспособности двигателя. Именно это фиксирует датчик давления масла.
При этом не стоит затягивать с доливом масла, так как любая дальнейшая поломка системы может привести к серьезным затратам на ремонт.
В результате нужно сказать, что эксплуатация ВАЗ-2106 требует ответственного отношения, регулярного осмотра работоспособности всех систем и элементов, среди которых немаловажную роль играет датчик давления масла.
Датчик давления масла ВАЗ 2106
Датчик давления масла ВАЗ 2106 – один из элементов системы мониторинга состояния автомобиля, позволяющий своевременно диагностировать аварийно-низкое давление в системе смазки двигателя и устранить не только возникшие проблемы, но и причины их появления.
Как работает датчик давления масла ВАЗ 2106?
На сегодняшний день на автомобили марки ВАЗ устанавливаются датчики давления масла (ДДМ) двух вариантов: электрические и механические.
Первые более современны, но при этом дают меньше полезной информации автовладельцу (достаточное давление масла в системе или нет), что нельзя сказать о механических устройствах, которые благодаря стрелочному механизму еще и выводят на индикатор сиюминутное значение давления. Как раз таким устройством и оснащены «шестерки».
Устройство датчика давления масла
Итак, датчик давления масла ВАЗ 2106 состоит из:
- корпуса,
- измерительной мембраны,
- толкателя (передающего механизма).
Когда водитель включает зажигание, масло в системе отсутствует, мембрана неподвижна, контакты ДДМ замкнуты, электрическая цепь тоже – лампочка-индикатор загорается, свидетельствуя о исправности данной цепи (системе контроля аварийного давления масла.)
Далее водитель заводит двигатель, провоцируя тем самым подъем уровня масла в системе смазки и увеличение его давление в датчике, на мембрану внутри него. Мембрана деформируется, разрывая контакты цепи и провоцируя отклонение стрелки индикатора уровня давления масла.
Если по той или иной причине давление масла в системе падает, мембрана выпрямляется (стрелка индикатора опускается к нулю), цепь снова замыкается, лампочка загорается, оповещая автовладельца о необходимости проверки ДДМ.
Где находится датчик давления масла ВАЗ 2106?
Найти ДДМ в «шестерке» вы сможете позади двигателя слева. Выглядит он вот так.
Как проверить датчик давления масла ВАЗ 2106?
Для осуществления проверки ДДМ ВАЗ 2106 вам потребуется только монометр с давлением до 10 Атмосфер и ключ на «19».
- С помощью ключа проводите демонтаж датчика давления и подключаете на его место монометр.
- Заводите автомобиль и смотрите, как ведет себя стрелка прибора – она должна немного отклониться.
- Постепенно наращивайте обороты, стрелка должна отклоняться пропорционально частоте вращения коленвала. При этом она не должна превышать отметки в 7 Атмосфер.
Если все так, как описано, значит, с давлением все порядке, и в неверных показаниях панели приборов, действительно виноват датчик давления.
Есть еще один способ проверки исправности ДДМ, он будет особенно полезен тем, кого проблема горячей «масленки» застигла в пути.
Просто выкрутите датчик давления масла из его посадочного места (гнезда) и немного покрутите стартером, не заводя мотор авто. Если с подачей масла все в порядке, проблема кроется именно в датчике давления, вы увидите, как во время вращения стартером из гнезда начнет брызгать/литься масло.
Но, конечно, прежде, чем снимать какие-либо детали, удостоверьтесь в том, что ваше масло просто не выкипело со временем, то есть бачок наполнен по уровню.
Замена датчика давления масла ваз 2106- пошаговая инструкция
- Отсоедините от датчика провода.
- С помощью ключа на «19» выкрутите его из посадочного гнезда и закрутите на его место новый.
- Аналогичным образом осуществляется замена датчика контрольной лампы аварийного давления масла. Только ключ берется другого размера – на «21».
Видео
Ваз 2106 замена датчика давления масла
На классической серии, а также и на ВАЗ-2106 датчик давления масла имеет более сложную конструкцию, нежели на «восьмерках» и более поздних автомобилях. А все дело в том, что датчик выдает сигнал различной формы, в зависимости от величины давления.
Этот сигнал впоследствии преобразуется и поступает на индикатор. И вот на нем уже можно видеть точное значение давления масла.
В более поздних моделях такого нет, используется простой выключатель, который замыкает цепь при давлении в системе ниже минимально допустимого значения.
Что такое датчик давления?
На модели ВАЗ-2106 датчик давления масла проводит контроль состояния системы смазки.
Конечно, он не предпринимает какие-то действия по устранению неисправностей, но позволяет оповестить водителя о том, что двигатель начал как-то неправильно работать.
Преимуществом системы контроля, установленной на шестерках, да и на всей классике в целом, является то, что измерение проводится по двум данным.
Во-первых, фиксируется сиюминутное значение и выводится на индикатор. Во-вторых, при снижении значения давления ниже минимального порога, происходит возгорание лампы.
Правда, индикатор расположен ниже уровня глаз водителя. Хорошо, что вспышку оранжевого цвета можно уловить.
Панель приборов ВАЗ-2106 состоит из нескольких средств для диагностики состояния двигателя, и все они расположены преимущественно слева от руля.
Диагностика датчика давления масла
При загорании «контрольки» на стрелочном индикаторе давления масла и нулевом положении стрелки необходимо:
- Прекратить движение и заглушить силовую установку.
- После открывания капота автомобиля проверяем контрольным щупом уровень масла в картере двигателя и при необходимости добавляем смазку.
- Визуально осматриваем картер двигателя и фронтальную плиту на предмет течи масла.
- Заводить автомобиль чрезвычайно опасно, лучше до СТО или домашнего гаража добраться методом буксировки транспортного средства.
- В специальных условиях тестируем функциональные возможности установленного датчик давления масла, фото которого можно найти на нашем интернет-ресурсе.
- Для этого демонтируем датчик давления масла ВАЗ 2106, и вставляем на его место манометр.
- Отрицательный контакт прибора закрепляем на корпус мотора, а положительный контакт через светодиодную лампу подсоединяем к аналогичной клемме АКБ.
- При включенном зажигании светодиодный индикатор также горит, а при увеличении показателей давления должен погаснуть.
- При такой ситуации можно сделать вывод об исправности датчика давления масла двигателя и неисправности следует искать в более широком диапазоне.
Двигатель зашумел или застучал после замены масла
Замена датчика давления масла на автомобиле ВАЗ 2106
Из инструментов вам потребуется ключ на 19. Расположен элемент непосредственно на блоке двигателя, его трудно не заметить – достаточно большой цилиндр, от которого идет провод. Находится он ближе к коробке скоростей, со стороны водителя. Кроме ключа вам никакой инструмент для проведения замены не потребуется.
Первым делом отключите провод, который соединен с датчиком. Лишь только после этого можно выкрутить корпус, используя ключ на 19, о котором упоминалось выше. Выкручиваете пришедший в негодность, ставите на его место новый, вот и вся работа, которая реально занимает две минуты, а то и меньше. Но есть в системе маленькая особенность, о которой будет сказано чуточку ниже.
Особенности конструкции датчика
Датчик имеет указатель и сигнальную лампочку, это очень удобная и надежная конструкция. Под воздействием масла деформируется упругая мембрана, при помощи резистора фиксируется величина сдвига, изменение сопротивления поступает на манометр. Работоспособность системы обеспечивают:
- датчик масляный;
- сопротивления;
- магнит;
- катушка;
- сигнальная лампочка;
- плавкая вставка.
Питание включается при повороте ключа в замке зажигания. Когда датчик перестает работать, его ремонт нерентабелен, так как после сборки высока вероятность того, что указатель будет показывать неверную информацию. Устройство стоит недорого, поэтому при поломке лучше заменить его на новое.
Моторное масло следует подбирать исходя из типа двигателя и его состояния. Для ВАЗ 2106 прекрасно подходят смазочные смеси для применения с бензиновыми двигателями. Перед тем как покупать моторное масло, почитайте инструкцию к вашей «шестерке». Там перечислены все названия и марки различных технологических жидкостей, необходимых для эксплуатации автомобиля.
Если вы являетесь владельцем старой машины и техническая документация отсутствует, то перед тем как приобрести моторное масло, надо точно установить, есть ли в системе регулировки зазора клапанов гидрокомпрессоры, совместимы ли детали двигателя с синтетическими маслами.
На моделях автомобиля ВАЗ 2106 сошедших с конвейера до 80-х годов установлены резиновые маслосъемные колпачки, которые не совместимы с синтетическими моторными маслами. Их можно заменить на изделия из акрилатного или фторкаучука.
Датчик включения лампы
Взгляните на панель приборов ВАЗ-2106, вы увидите индикатор, на котором есть стрелка и контрольная лампа. Она сигнализирует о том, что давление в системе смазки понизилось до критического значения.
И работает эта лампа от отдельного считывающего устройства, которое расположено в непосредственной близости к датчику давления. Если эта лампа не горит, то считывающее устройство необходимо заменять.
Для этого нужно два инструмента – головка на 21 и рожковый ключ такого же размера. Первым делом, конечно же, отключаете все провода, которые могут помешать снятию.
Зачем вам нужно два ключа? Одним вы держите металлический переходник, чтобы он не проворачивался. А вторым отворачиваете корпус устройства. В обратном порядке монтируете новый.
На этом и окончена работа, замена датчика давления масла прошла успешно.
Понятие и предназначение ↑
Указатель давления масла предназначен для считывания атмосферного давления в трубопроводе и выведение показателей на механический датчик. Новые модели оснащены цифровым устройством, со многими сопутствующими функциями. Непосредственно в ВАЗе, устройство расположено в задней части мотора с левой стороны.
Алгоритм замены:
- достаточно обзавестись ровной площадкой со свободным доступом по бокам. Смотровая яма, придорожная эстакада, нам не нужны;
- приготовим набор автомобильных инструментов, ветошь, новый датчик. Приобрести устройство можно в любом автомагазине, авторынке. Стоимость копеечная, даже по современным меркам;
- глушим транспортное средство, выжимаем ручник;
- открываем капот, с помощью рокового ключа на 19 отвинчиваем сам датчик, отсоединяем с него клемники электрических проводов;
- на место старого, нерабочего оборудования устанавливаем новое. Процедуру сборки проводим в обратном порядке;
- запускаем мотор, смотрим на показания, сверяем соответствие маркировки. При установке ненадлежащего датчика возможны неточности при отображении показаний. Водитель может получать несоответствующие действительности данные.
Поздние модели автомобилей
Было уже сказано о том, что на ВАЗ-2106 датчик давления масла позволяет проводить более широкий контроль.
Начиная с первых «Самар», ВАЗ устанавливает несколько иные конструкции, которые не могут удовлетворить некоторые группы водителей.
Понятно, что малограмотный водитель, увидев изображение красной масленки, может даже не заподозрить неладное. А уж куда ему до контроля давления в системе?
Но большая часть автомобилистов технически подкована, по этой причине необходимо быть в курсе всего, что происходит с мотором. В «Самарах» и «десятках», например, имеется шикарный атрибут – корректор положения фар. Причем он гидравлический.
А найти автомобиль с работающим механизмом корректора нереально и днем с огнем. Зато это свободная ниша, в нее без труда устанавливается индикатор давления. А вместо штатного датчика монтируется переходник. Датчик давления масла двигателя становится таким, как на «классике».
И прокладывается несложная проводка, которая запитывается от замка зажигания и соединяет все элементы системы.
Датчик давления масла ВАЗ 2106 и его установка на другие машины
Когда едешь за рулем ВАЗ 2106 особенно на дальние дистанции, надо следить за всеми системами своего автомобиля, особенно за давлением масла, потому что, если будет масляное голодание, то двигателю быстро придет конец. Как вы поняли, сегодня речь пойдет про датчик давления масла ВАЗ 2106.
Так что, надо контролировать давление масла во время включенного двигателя, если давление ниже или выше нормального показателя, то эта ситуация должна давать повод задуматься. В ВАЗе 6-ке есть датчик давления масла, который в большинстве случаев работает исправно, у него есть стрелка и даже сигнальная лампочка.
Левая резьба в какую сторону откручивать
Как устроен и работает датчик давления масла ВАЗ 2106
Конструкция датчика давления масла на ВАЗ 2106 довольно простая, поэтому, в целом, он надежный. Принцип его работы в том, что с упругой мембраны считываются деформации.
Сама мембрана под воздействием масла откланяется от начального положения. То расстояние, на какое сдвинулась мембрана фиксирует резистор, его еще также называют переменным реостатом.
Каждая перемена сопротивления передается на манометр со стрелкой.
Чтобы передать сигнал от мотора на панель приборов, используются такие элементы:
- датчик масла;
- термокомпенсационный и переменный резисторы;
- магнит, который возвращает стрелку в начальное положение;
- сигнальная лампа;
- обмотки;
- предохранитель.
Датчик давления масла ВАЗ 2106 и все остальные элементы питаются от аккумулятора, после включения зажигания. Если датчик давления сломается, то легче его просто поменять на новый, чем пытаться отремонтировать. Во-первых, он не дорогой, а во-вторых, после ремонта он может показывать неправильные показатели.
Датчик давления работает в диапазоне: 0,2 кгc/кв. cм. — 0,6 кгc/кв. cм. Если перевести в Мпа, то получится 0,02 – 0,06. Если показатель давления в масляной магистрали соответствует этому диапазону, то у датчика контакты разомкнуты. Если вдруг давление в магистрали будет выше или ниже заданного диапазона, то контакты датчика замкнутся, после чего сразу загорится сигнальная лампа.
Модель этого датчика давления масла – MM393A, он установлен на ВАЗ 2106, 2121 и некоторые их модификации.
Как проверить исправен ли датчик давления масла ВАЗ 2106
Если вдруг вы заметите, что давление масла упало до 0 и даже лампа загорелась, это еще не значит, что пора паниковать. Дело может в том, что сам датчик давления масла ВАЗ 2106 неправильно работает, при том, что с мотором все в порядке. Для начала надо просто выключить двигатель.
Открыть капот и посмотреть, что там: если нет масляных потеков, то стоит проверить с помощью щупа уровень масла в моторе. Если масла мало, это может быть причиной того, что давление в масляной магистрали низкое.
Чтобы разобраться в чем причина, надо сделать диагностику датчика в гараже или на СТО – взять манометр, у которого диапазон измерения совпадает с диапазоном датчика давления масла.
Также надо помнить, что резьба в месте соединения у датчика ВАЗ 2106 с таким обозначением: M14x1,5.
Это значит, что прибор для диагностики тоже должен быть с такими параметрами, или можно подобрать переходник с таким обозначением.
Чтобы вытащить масляный датчик потребуется рожковый ключ. Проделывать эти действия надо при выключенном моторе. Вместо датчика ставится манометр, затем надо включить мотор и посмотреть какие реальные показатели давления масла в магистрали.
Далее можно нажать педаль газа, после чего обороты двигателя увеличатся, и посмотреть какие максимальные показатели давления масла. Если манометр показывает, что все в норме, значит надо просто поменять датчик давления. Если же нет, тогда искать проблему дальше.
Как установить новый датчик давления масла на BAЗ-2106 или на другие автомобили
Бывают такие водители, которым не нравятся датчики, которые устанавливаются на поздние модели ВАЗа. Например, на 8-ках и 9-ках есть смысл поставить датчик давления масла от ВАЗ 2106. Процедура замены датчика довольно простая, и с ней сможет справиться каждый.
- Для начала надо купить новый датчик с индикатором и проводами. Также необходим переходник, который соединит с блоком цилиндров новую систему.
- В 9-ке или 8-ке нет места для индикатора давления, в отличие от 6-ки. Некоторые владельцы вместо ручки корректора фар, который не работает, ставят индикатор датчика. А для тех, у кого ручка корректора фар работает, то есть смысл вырезать специальное гнездо в панели приборов для посадки индикатора датчика давления масла. Такое гнездо можно сделать электродрелем с тонким сверлом. Отверстия надо сверлить по заранее отмеченному кругу, затем круглым напильником подогнать место для датчика давления масла ВАЗ 2106. На то место, где стоял штатный датчик надо поставить переходничок с медным уплотнительным кольцом. После чего надо прикрепить датчик от ВАЗ 2106 через это медное кольцо.
- Далее с помощью проводов надо соединить стрелочный индикатор с датчиком.
После проделанной работы надо просто проверить, работает ли новый датчик.
Но это для тех, кому действительно пришелся по душе датчик давления масла от 6-ки. Еще бы, простая система, четкие приборы, которые точно показывают какое давление в масляной магистрали, а в случае поломки датчика его можно просто выкинуть и самостоятельно поставить новый датчик давления масла ВАЗ 2106, стоит он совсем не дорого – около 300 рублей.
А далее видео о том, как отличить качественный датчик от подделки:
Также на эту тему Вы можете почитать:
avto-cool.com
Прокачка тормозов автомобиля Лада Калина
Как осуществить диагностику
Вряд ли вы хотите попасть на дорогостоящий капитальный ремонт двигателя. По этой причине нужно следить за режимом работы мотора, в частности, за значением давления в системе смазки.
Если оно недостаточное, то масло не сможет достигнуть самых отдаленных углов. Например, смазка распредвала и клапанов окажется недостаточной.
Вполне возможно, что последние могут застучать, как бы крича о помощи.
Проверка работоспособности – это залог того, что у вас не будет неприятных «сюрпризов». Для проверки вам нужен точный манометр со шкалой до 10 Атмосфер (этого более чем достаточно). Снимаете на ВАЗ-2106 датчик давления масла, а вместо него включаете манометр.
Но будут небольшие тонкости, в зависимости от того, какой тип манометра выбрали – электрический или стрелочный. Со вторым проще. Заводите мотор, стрелка должна немного отклониться. Две атмосферы должно быть при 2000 оборотов в минуту коленчатого вала. Правда, иногда бывает перебор.
Независимо от того, какая частота вращения коленвала, давление не должно быть больше семи атмосфер.
Ваз 2106 | проверка датчиков и давления масла
На классической серии, а также и на ВАЗ-2106 датчик давления масла имеет более сложную конструкцию, нежели на «восьмерках» и более поздних автомобилях. А все дело в том, что датчик выдает сигнал различной формы, в зависимости от величины давления.
Этот сигнал впоследствии преобразуется и поступает на индикатор. И вот на нем уже можно видеть точное значение давления масла.
В более поздних моделях такого нет, используется простой выключатель, который замыкает цепь при давлении в системе ниже минимально допустимого значения.
Что такое датчик давления?
На модели ВАЗ-2106 датчик давления масла проводит контроль состояния системы смазки.
Конечно, он не предпринимает какие-то действия по устранению неисправностей, но позволяет оповестить водителя о том, что двигатель начал как-то неправильно работать.
Преимуществом системы контроля, установленной на шестерках, да и на всей классике в целом, является то, что измерение проводится по двум данным.
Во-первых, фиксируется сиюминутное значение и выводится на индикатор. Во-вторых, при снижении значения давления ниже минимального порога, происходит возгорание лампы.
Правда, индикатор расположен ниже уровня глаз водителя. Хорошо, что вспышку оранжевого цвета можно уловить.
Панель приборов ВАЗ-2106 состоит из нескольких средств для диагностики состояния двигателя, и все они расположены преимущественно слева от руля.
Датчик давления масла ВАЗ 2106
Работоспособность любого двигателя в автомобиле напрямую зависит от качества и количества масла, а также его давления, которое создается при помощи масляного насоса. Контролирует передачу показателей состояния этих параметров датчик давления масла.
Не каждый владелец ВАЗ 2106 знает, где находится тот или иной элемент. Датчик давления масла в этом автомобиле располагается на левой стороне блока цилиндров, под четвертой свечой зажигания. Не стоит путать данный элемент с датчиком температуры, который можно обнаружить тоже в блоке цилиндров, но немного выше.
Конструкция датчика включает в себя следующие элементы:
- Круглый металлической бочонок, на котором находится одна клемма для присоединения провода.
- Мембранный выключатель с контактом на торцевой поверхности.
- Стальной тройник.
- Бронзовые шайбы, выступающие в качестве уплотнителей.
Принцип работы бочонка основан на определении величины давления, гайка в случае необходимости успевает зафиксировать его отсутствие, а тройник играет роль соединительного элемента, вкрученного в двигатель.
Замена датчика давления масла на автомобиле ВАЗ 2106
Из инструментов вам потребуется ключ на 19. Расположен элемент непосредственно на блоке двигателя, его трудно не заметить – достаточно большой цилиндр, от которого идет провод. Находится он ближе к коробке скоростей, со стороны водителя. Кроме ключа вам никакой инструмент для проведения замены не потребуется.
Первым делом отключите провод, который соединен с датчиком. Лишь только после этого можно выкрутить корпус, используя ключ на 19, о котором упоминалось выше. Выкручиваете пришедший в негодность, ставите на его место новый, вот и вся работа, которая реально занимает две минуты, а то и меньше. Но есть в системе маленькая особенность, о которой будет сказано чуточку ниже.
Все о датчике давления масла в автомобилях 2106
Для того, чтобы автомобиль не подводил в самый неожиданный момент, владелец должен следить за исправностью всех систем. Регулярно производить диагностику, и устранять неполадки.
Одним из таких элементов системы является состояние датчика давления масла.
Если показатели его будут слишком завышены или понижены, есть вероятность возникновения поломок, на устранение которых потребуются большие материальные затраты.
https://www.youtube.com/watch?v=-5k2sVwvTmA
Датчик давления масла ваз 2106 произведен достаточно удачно, поскольку оснащен индикатором со стрелкой и специальной лампой сигнала, и не требует особых навыков, чтобы разобраться в его составляющих.
Устройство и особенности работы
В настоящее время датчики у автомобилей ваз бывают:
- электрические,
- механические.
Вариант с электрическими приборами более современный, но не такой надежный, поскольку не предоставляет владельцу достаточной информации о состоянии уровня масла.
Механика же более простая, но в тоже же время, и более точная. Именно их и устанавливают в «шестерки».
Такие аппараты достаточно надежны. Основой их работы является перенос информации с мембраны, положение которой изменяется под воздействием отклонений количества жидкости от изначальной отметки. Размер изменений фиксируется переменным резистором, которые и передаются на манометр, а уровень показывает стрелка. Располагается ДДМ сзади двигателя, слева.
В цвет двери на Ладу калину 2 (2192,2194)
Чтобы сигнал передавался от мотора на приборную панель, применяются основные элементы:
- указатель давления масла,
- переменный и термокомпенсационный резистор,
- лампочка, подающая сигнал,
- магнит, при помощи которого, стрелка держится на отметке ноль,
- предохранитель.
Работает вся система от заведенного двигателя. Когда происходит сбой работы прибора, лучше всего его просто заменить новым. Стоимость его невелика, а при его разборке, работать снова он может со сбоями.
Как проверить датчик на исправность
В случае, когда давление масла снижается, тогда стрелка опускается к отметке ноль, загорается лампочка, а это свидетельствует о неисправности. Владелец авто должен обратить внимание на это, и устранить неисправность.
При возникновении такой ситуации, прежде всего, необходимо осмотреть отсек двигателя на предмет потеков масла. Если они отсутствуют, проверяют уровень жидкости в моторе. Если масла слишком мало, это вполне может стать причиной падения давления.
При достаточном количестве жидкости, необходимо проверить датчик давления, проведя соответствующую диагностику. Для этого потребуется такой прибор, как манометр и ключ.
Используя ключ, необходимо извлечь датчик, а на его место подключить манометр. Далее, завести авто и наблюдать, как поведет себя стрелка прибора. При постепенном наращивании оборотов, стрелка должна изменяться относительно частоты движения коленвала, но, не превышая указатель в семь атмосфер.
После произведения всех замеров, если показатели оказались в норме, значит с давлением все в порядке, причина неисправностей именно в приборе. После этого, производится его замена.
Существует, также, еще один вариант проверки ДДМ. Он обычно используется, когда неприятность возникла в процессе езды. Для этого потребуется извлечь прибор с гнезда и провернуть стартер, не заводя двигатель. Если проблема кроется именно в датчике, то из гнезда будет выступать масло. Значит, также потребуется установить новый исправный аппарат.
Как подключить новый датчик
Чтобы заменить прибор новым, особых навыков не потребуется, процесс этот довольно несложный. Для начала, потребуется подготовить необходимые инструменты. Последовательность и схема подключения будет следующей:
- отсоединить все провода от датчика,
- при помощи ключа достать его наружу,
- произвести ремонт или замену прибора и, соединив все провода, вернуть его на место.
После этого, необходимо убедиться в исправности нового агрегата.
Автомобили ВАЗ имеют достаточно простую, но одновременно эффективную систему контроля параметров учета масла. А если возникает неисправность, то произвести замену собственными руками не составит никакого труда.
Видео: датчик давления масла 2106
AvtoTehnar.ru
Датчик включения лампы
Взгляните на панель приборов ВАЗ-2106, вы увидите индикатор, на котором есть стрелка и контрольная лампа. Она сигнализирует о том, что давление в системе смазки понизилось до критического значения.
И работает эта лампа от отдельного считывающего устройства, которое расположено в непосредственной близости к датчику давления. Если эта лампа не горит, то считывающее устройство необходимо заменять.
Самостоятельно устраняем трещины в бампере
Для этого нужно два инструмента – головка на 21 и рожковый ключ такого же размера. Первым делом, конечно же, отключаете все провода, которые могут помешать снятию.
Зачем вам нужно два ключа? Одним вы держите металлический переходник, чтобы он не проворачивался. А вторым отворачиваете корпус устройства. В обратном порядке монтируете новый.
На этом и окончена работа, замена датчика давления масла прошла успешно.
Устройство датчика
Схема датчиков масла
Как известно, на любых автомобилях и на ваз 2106 замена датчика давления масла проводится после того, как его устройство будет тщательно изучено. По сути, датчик является электронным устройством, которое подает сигнал на панель приборов.
Сигнал подается, когда уровень масла в системе смазки двигателя становится критическим или по другим причинам. Масло подается в соединения и места трения деталей по-разному. Одним из самых распространенных способов подачи масла считается разбрызгивание.
К примеру, в распределительном вале делают специальные отверстия, сквозь которые под давлением и происходит разбрызгивание. Устройство датчика основано на специальном принципе преобразования одной энергии в другую.
Преобразователи подают сигнал, который оказывает воздействие на манометр или считывается компьютерным блоком управления, если на автомобиле такой стоит.
Совет. Чтобы следить за давлением масла, в салон автомобиля устанавливают специальное устройство.
Поздние модели автомобилей
Было уже сказано о том, что на ВАЗ-2106 датчик давления масла позволяет проводить более широкий контроль.
Начиная с первых «Самар», ВАЗ устанавливает несколько иные конструкции, которые не могут удовлетворить некоторые группы водителей.
Понятно, что малограмотный водитель, увидев изображение красной масленки, может даже не заподозрить неладное. А уж куда ему до контроля давления в системе?
Но большая часть автомобилистов технически подкована, по этой причине необходимо быть в курсе всего, что происходит с мотором. В «Самарах» и «десятках», например, имеется шикарный атрибут – корректор положения фар. Причем он гидравлический.
А найти автомобиль с работающим механизмом корректора нереально и днем с огнем. Зато это свободная ниша, в нее без труда устанавливается индикатор давления. А вместо штатного датчика монтируется переходник. Датчик давления масла двигателя становится таким, как на «классике».
И прокладывается несложная проводка, которая запитывается от замка зажигания и соединяет все элементы системы.
Как осуществить диагностику
Вряд ли вы хотите попасть на дорогостоящий капитальный ремонт двигателя. По этой причине нужно следить за режимом работы мотора, в частности, за значением давления в системе смазки.
Если оно недостаточное, то масло не сможет достигнуть самых отдаленных углов. Например, смазка распредвала и клапанов окажется недостаточной.
Вполне возможно, что последние могут застучать, как бы крича о помощи.
Проверка работоспособности – это залог того, что у вас не будет неприятных «сюрпризов». Для проверки вам нужен точный манометр со шкалой до 10 Атмосфер (этого более чем достаточно). Снимаете на ВАЗ-2106 датчик давления масла, а вместо него включаете манометр.
Но будут небольшие тонкости, в зависимости от того, какой тип манометра выбрали – электрический или стрелочный. Со вторым проще. Заводите мотор, стрелка должна немного отклониться. Две атмосферы должно быть при 2000 оборотов в минуту коленчатого вала. Правда, иногда бывает перебор.
Независимо от того, какая частота вращения коленвала, давление не должно быть больше семи атмосфер.
