Датчик коленвала ВАЗ 2114: где находится, признаки неисправности

Устройство современных автомобилей год от года становится сложнее и сложнее. Заводы изготовители в новые модели пичкают все больше электроники. На машины ставится огромное количество разных датчиков, реле, преобразователей, сенсоров. И сегодня мы поговорим про датчик коленчатого вала на ВАЗ 2114.

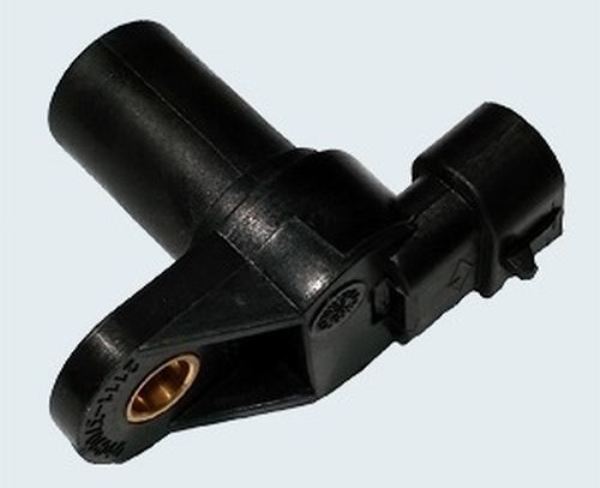

Устройство датчика коленвала на ваз 2114

Внешне это небольшое устройство представляет собой пластмассовую геометрическую фигурку, с одной стороны круглая, с другой прямоугольная, а в середине ушко с отверстием для крепления к корпусу.

• Эта маленькая штучка в машине выполняет довольно важную функцию-она считывает данные вращения коленчатого вала и предает их в «мозги» автомобиля.
• По положению коленчатого вала определяются точки расположения поршней. И на основании этой информации возникает периодичность возникновения искры на свечах зажигания, а газораспределительный механизм с помощью инжектора подает топливо в камеру сгорания цилиндров.

Что будет если датчик коленвала на ваз 2114 неисправен

1. Она может начать дергаться, троить, глохнуть на холостых оборотах.
2. Также при неисправности датчика автомобиль, может показаться на первый взгляд может ехать нормально, но если при этом вы посмотрите на расход топлива, то он будет на много больше.

Это происходит потому, что электроника не в состоянии считывать идеальный момент подачи искры и топлива. Поэтому автомобилистам по мере возможности лучше возить с собой запасной датчик ДПКВ. Стоит он не дорого 200-400 рублей, в зависимости от производителя.

Принцип работы датчика коленвала на ваз 2114

Разновидности датчиков коленвала

Индуктивные

индуктивные

Индуктивные (электромагнитные) внутри имеют железный шток обмотанный медной проволокой. Это наиболее распространенный вид датчиков.

Если возле штока появляется металлическая деталь (шкив коленвала) он реагирует на ее магнитное поле, в результате чего меняется его электромагнитный сигнал, который подается в электронный блок управления.

Само по себе понятие индуктивность, это извлечение энергии из электрического тока и сохранение ее в другом виде.

Разница сигналов до и после прохождения пропуска шкива коленвала передается на медную обмотку стержня и на ней образуется переменный ток. Сама обмотка выведена к разъему, расположенному на корпусе ДКПВ.

От фишки идут провода, соединяющие устройство с блоком управления и двигателем. Полученный переменный ток передается в «мозги» четырнадцатой, которые определяют текущее положение коленчатого вала.

Этот вид датчика считается более надежным и простым, по сравнению с его собратом.

Частотные

частотные

Устройство и принцип работы датчика коленвала частотного типа более замысловатое. Такие устройства также обладают электромагнитным стержнем, однако они оборудованы преобразователем работающим по принципу Холла, который формирует из возникшего переменного напряжения частотный импульс.

Информация в ЭБУ подается в виде импульсных сигналов, аналогично электромагнитному датчику. Среди недостатков этого устройства можно отметить излишняя восприимчивость устройства к электромагнитным помехам, возникающим в цепи, а наличие электронной схемы в нем снижает его надежность.

Принцип работы датчиков одинаковый, но устройства у них немного разные. Первый датчик получил большее распространение в связи с более простой конструкцией.

Неисправности датчика коленвала

• При неисправной работе датчика коленвала на щитке приборов автомобиля загорается чек.
• На автомобиле существенно может ослабнуть тяга, машина может не завестись, могут плавать обороты двигателя на холостом ходу (обороты могут произвольно увеличиваться и уменьшаться), при движении увеличится расход топлива.
• Отказ датчика приводит к нарушению работы форсунок, отвечающих за впрыск топлива и нарушению функционирования системы зажигания.
• Впрыск топлива не совпадает с вспыхиванием искры на свечах зажигания, что приводит к непредсказуемым последствиям.
• Автомобиль даже какое-то время может ехать нормально с загоревшимся чеком на щитке приборов. Но все это временно. Как говорится «хороший стук наружу выйдет». Однако разумеется не обязательно, что при таких симптомах поломался именно датчик ДКВП.
• Аналогичные признаки могут быть при выходе из строя датчика кислорода. Если на вашей машине отсутствует бортовой компьютер, то проверить работу датчика можно путем его замены на новый, или поездкой в автосервис.

Приведем пример. У знакомого четырнадцатая начала троить и очень долго он не мог найти причину этого. Поехал на сервис. Проверили и ничего не нашли, развели руками, посоветовали поменять датчик коленвала. Поменял. Машина все равно временами троит. Поехал на другой сервис. Там сказали поменять датчик кислорода. Заменил и его. С начала поехал все было нормально, а потом все вернулось на круги своя. Машина опять начала троить. Ничего не добившись в автосервисах, рассказал о проблеме на работе. Один коллега посоветовал проверить клапана. Поехал, отрегулировал клапана и «свершилось чудо». Один клапан действительно был сильно зажат, и причина неисправности была в нем. Поэтому прежде чем грешить на датчик внимательно проанализируйте ситуацию. На самом деле у ДКВП довольно большой срок службы и выходит из строя он не так часто.

Визуальный осмотр датчика

Однако, если у вас все же есть подозрения, что причиной неисправности может быть датчик коленвала, то нужно его снять и осмотреть.

• Первой причиной неисправности могут быть трещины в корпусе, повреждение сердечника, контактов.
• Также датчик может выйти из строя по причине износа чувствительного элемента или заводского брака. В этом случае визуально определить работоспособность датчика невозможно. Придется ехать на сервис или купить новый самому и поставить.

В случае, если причина была не в ДКВП, его можно оставить себе в запас или сдать обратно в магазин.

Способ проверки датчика коленвала

Самому работоспособность датчика можно проверить мультиметром. Он измеряет сопротивление обмотки сердечника. Для этого переключаем прибор в положение измерения сопротивления. Переключатель ставим в положение 2 кОм. Затем прищепки контактной группы плотно прижимаем к клеммам датчика.

Если клеммы ДВКП окислены или грязные, их необходимо хорошо очистить подручными средствами (наждачная бумага, надфиль). Это тоже часто бывает причиной выхода датчика из строя. Прибор должен показывать от 500 до 800 Ом.

Но на сто процентов в исправности нельзя быть уверенным, поскольку снятый датчик может выдавать одни показания, а во время работы, когда его температура повышена, показания могут быть совсем другими.

В этот момент может происходить пробой или короткие замыкания между витками обмотки. В этом и заключается вся сложность, то есть в нерабочем состоянии все нормально, а во время работы устройство выдает неправильный сигнал на электронный блок управления.

Если у кого-то осталось, то можно посмотреть паспортные данные датчика коленвала. Эта бумажка обычно кладется в коробочку вместе с устройством. Здесь должны быть указаны точные сопротивление и индуктивность. Можно также замерить индуктивность ДВКП. Для этого ставим прибор в положение измерения индуктивности.

Показания рабочего датчика должны быть около 400мГн.

Еще замеряется состояние изоляции датчика, но для этого вам понадобится еще один прибор, который называется мегометр. Замер в этом случае проходит иначе. Устанавливаем прибор на отметку в 500 В. Одну клемму прибора присоединяем к корпусу датчика, а другую к его контакту.

В этом случае сопротивление должно быть около 20-25 МОм. Но наверное все-таки в этом нет никакого смысла. Поэтому, что делать решайте сами. Стоит ли покупать эти приборы за 500-800 рублей, или купить датчик за 250 рублей. В принципе прибор можно попросить у соседа или друга.

Решает каждый сам.

Замена датчика коленвала

Для замены датчика коленвала нужно всего лишь ключ-трещетка с головкой на 10. Может еще потребоваться удлинитель на ключа, поскольку снимать датчик неудобно. Открываем капот и с левой стороны возле шкива генератора находим ДКВП. Он прикручен обыкновенным болтом к крышке масляного насоса. Отсоединяем от датчика фишку, и выкручиваем ключом болт.

Вынимаем его из посадочного места. Установка нового устройства производится в обратном порядке. Нужно следить за состоянием датчика.

Периодически нужно очищать его от загрязнений и следить, что бы зазор между ДКП и шкивом был по регламенту. Зазор между шкивом генератора и сердечником датчика должен быть 0,61-1 мм. Его можно померить штангенциркулем.

Датчики не ремонтно пригодны. Поэтому неисправный датчик можно смело выбрасывать.

Таким образом, датчик является достаточно важным элементом в электротехнической части автомобиля. Его неисправность отрицательно влияет на работу всех узлов и механизмов, увеличивая их износ.

Признаки неисправности и замена датчика распредвала ВАЗ 2114, коленвала и дроссельной заслонки

Для контроля работоспособности двигателя в современных авто, в том числе транспортных средствах отечественного производства, используются разные датчики. В частности, в этой статье мы расскажем об автомобилях ВАЗ 2114. Как поменять контроллер коленвала, дроссельной заслонки, датчик распредвала ВАЗ 2114, и какие неисправности для этих устройств характерны? Об этом мы расскажем ниже.

Контроллер положения распределительного вала — это устройство, использующееся для обеспечения правильного функционирования двигателя. ДПРВ или датчик фаз отвечает за искру и применяется для определения положения вала в текущий момент времени. Данное устройство устанавливается в моторном отсеке, прямо на двигателе, неподалеку от воздушного фильтра, рядом с ГБЦ.

Принцип работы

Что касается принципа действия, то в данном случае он похож на работу контроллера Холла. Во время работы ДПРВ считывает данный с вала силового агрегата посредством шестерни, на которой отсутствуют два зубчика.

Эти зубья расположен так, что попадая на датчик, поршень будет располагаться либо в верхней, либо в нижней мертвой точке. Импульс, передающийся контроллером, поступает на модуль, а он, основываясь на полученных данных, контролирует и меняет при необходимости угол опережения зажигания.

Первостепенная задача контроллера заключается в регулировке этого параметра во время работы мотора, что позволило сделать двигатели «Четырок» более эффективными.

Возможные неисправности в работе датчика

По каким признакам можно определить неисправность данного регулятора:

1. На приборной панели появилась ошибка Чек Энджин, причем загорелась она после того, как силовой агрегат был запущен. При такой проблеме управляющий модуль двигателя будет ждать поступления информации с контроллера, а если ДПРВ все же не работает, то он будет работать, основываясь на рабочих параметрах системы зажигания.
2. Также определить выход из строя датчика распредвала можно по увеличившемуся расходу горючего.
3. При попытке проведения самодиагностики в работе системы могут проявляться сбои и неисправности. О поломке могут сообщить ошибки под номерами 0340 и 0343.
4. Значительно упала мощность силового агрегата, а также его динамика, особенно ярко это прослеживается в результате езды в гору.

Как определить неисправность методом визуальной диагностики:

1. Сначала необходимо проверить корпус устройства — на нем не должно быть дефектов или следов повреждений. Если же на корпусе имеются трещины, то скорей всего, регулятор пора менять.
2. Также нужно произвести проверку контактов на разъеме устройства и убедиться в том, что на них нет влаги. Из-за попадания воды на штекер контакты могут замыкать, что приведет к тому, что датчик не сможет передавать правильную информацию на модуль управления. Необходимо также проверить контакты на предмет наличия окисления. Если контакты по каким-то причинам окислились, что опять же, может быть связано с влажностью, то это приведет к потере сигнала. Соответственно, блок управления может расценить это как выход из строя датчика распредвала.
3. Не лишним будет проверить целостность подключенной электрической проводки, для тестирования используется мультиметр. В случае, если цепь оказалась повреждена, ее нужно либо поменять, либо отремонтировать (видео о замене снято пользователем Vitashka Ronin).

Инструкция по самостоятельной замене устройства

Рассмотрим процедуру замены ДПРВ на примере 16-клапанного силового агрегата:

1. Как мы уже сообщили, датчик располагается под воздушным коллектором, в близости с распределительным валом. Для того, чтобы процедура замены была менее сложной, рекомендуется снять решетку радиаторного устройства мотора.
2. Используя гаечный ключ или головку с удлинителем, что будет более удобно, необходимо открутить два винта, фиксирующих устройство. Отключите подведенные к регулятору провода, после этого контроллер надо демонтировать, очистить и попытаться установить в посадочное место еще раз. Возможно, эти действия позволят избавиться от неисправности, если она заключается в загрязнении контактов. Если ДПРВ все равно не работает, то он подлежит замене.
3. Для установки нового регулятора не рекомендуется пользоваться герметиком, поскольку этот датчик в любом случае будет работать в жестких условиях, в агрессивной среде. Это связано с температурными перепадами мотора. Установите новый ДПРВ и поставьте на место решетку радиатора.

Фотогалерея «Самостоятельная замена ДПРВ»

Основные сведения о контроллере положения коленчатого вала

Теперь предлагаем ознакомиться с основной информацией касательно датчика коленвала. Где находится это устройство, как проверить девайс, какие бывают типы? Ответы ищите ниже.

Место монтажа, назначение и устройство

ДПКВ или датчик коленчатого вала представляет собой небольшой по размерам девайс, предназначенный для передачи информации о положении коленвала. Информация отправляется на модуль управления, то есть блок. Регулятор отвечает за впрыск.

От работоспособности ДПКВ зависит правильная работа форсунок двигателя, которые отвечают за подачу топлива. Также ДПКВ влияет на работоспособность системы зажигания в целом.

Что касается места расположения, то найти контроллер не трудно — он находится в моторном отсеке, рядом со шкивом коленвала, зафиксирован датчик на масляном насосе с помощью болта.

Принцип работы

Необходимо учитывать, что в «Четырках» могут использоваться разные ДПКВ и отличаются между собой они не только по конструктивным особенностям, но и по принципу работы.

К примеру, если речь идет о контроллере индуктивного типа, то он оснащается стальным стержнем с магнитом, использующимся для намагничивания датчика. Сверху стержня располагается обмотка из медной проволоки.

В этом случае принцип действия основан на подаче импульса, если рядом располагается металлический предмет.

Есть также датчики, принцип работы которых основан на эффекте Холла, сам контроллер Холла располагается внутри конструкции. Если к ДПКВ поднести металлическое устройство, то состояние датчика поменяется. Кроме того, в «Четырках» используются и импульсные устройства, которые предназначены для генерирования сигналов определенной частоты.

Возможные неполадки и методы их устранения

Как проверить и определить неработоспособность регулятора? Причин, по которым ДПКВ может сломаться, много, начиная от загрязнения устройства и заканчивая выходом из строя самого девайса или повреждением проводки.

Для начала рассмотрим основные симптомы поломки:

• силовой агрегат автомобиля стал нестабильно работать на холостых оборотах — обороты могут произвольно повышаться и уменьшаться;
• также может снизиться мощность автомобильного мотора;
• когда водитель жмет на газ, могут проявляться провалы, при которых мощность авто не увеличивается;
• возникают трудности с запуском двигателя;
• компьютерная диагностика может показать ошибки 0335 или 0336, при таких проблемах, вероятнее всего, причину нужно искать в повреждении электроцепи рядом с разъемом.

Что касается основных поломок:

• поврежден корпус девайса, тогда единственным выходом будет замена датчика;
• произошло замыкание витков на самой обмотке, из-за чего управляющий модуль получает неверные сигналы — также потребуется замена устройства;
• естественный износ датчика — от этого никуда не уйти, датчик придется менять;
• произошло повреждение зубьев на шкиве коленвала, при такой неисправности нужно менять сам шкив (автор — канал AUTO REPAIR).

Как самостоятельно поменять ДПКВ?

Легче всего проверить работоспособность контроллера путем замены его на заведомо рабочий девайс. Если в результате замены симптомы неисправностей больше проявляются, то можно точно сказать, что установленный ранее датчик коленвала является неработоспособным.

Как поменять устройство своими силами:

1. Сначала следует отключить зажигание и открыть капот автомобиля.
2. Найдите место монтажа контроллера, ищите его на маслонасосе, рядом со шкивом коленвала.
3. Если посадочное место датчика грязное, то перед демонтажем устройства его следует очистить. Проследите за тем, чтобы поверхность вокруг девайса была максимально чистой.
4. Затем отключите разъем с проводами, подключенный к датчику, открутите винт, который его фиксирует и извлеките контроллер из места монтажа. Визуально проверьте возможное наличие повреждений на корпусе устройства, а также зубчатый шкив.
5. Прежде чем установить новый ДПКВ, еще раз прочистите посадочное место. Установите новый контроллер, закрутите винт, который его крепит. При закручивании будьте внимательны и не переусердствуйте при затяжке.
6. Используя щуп, следует также проверить зазор между шкивом и сердечником контроллера. В идеале этот зазор должен быть не более 1 мм, допускается незначительное отклонение в 0.4 мм в большую сторону.
7. Когда ДПКВ будет установлен, необходимо завести силовой агрегат и проверить его работу. Если вы заметили, что двигатель завелся быстро и уверенно, то замена была выполнена верно (автор видео — канал IZO)))LENTA).

Важная информация о регуляторе дроссельной заслонки

Контроллер положения дроссельной заслонки в «Четырках» располагается на одной оси непосредственно с дросселем. Этот контроллер выполняет одну из основных функций в работе системы управления мотором.

В соответствии с данными, которые регулятор отправляет на управляющий модуль, происходит расчет пропорций горючей смеси.

Также управляющий модуль, ссылаясь на показания датчика, выполняет регулировку момента зажигания.

Принцип работы

ДПДЗ работает следующим образом:

1. Сначала на один из контактов устройства поступает электрический импульс, значение напряжения составляет 5 вольт, при этом другой выход подключен к массе автомобиля, то есть кузову. Устройство ДПДЗ подразумевает использование третьего выхода — по нем сигнал отправляется на блок управления. Когда заслонка поворачивается, уровень напряжения, которое идет от ползунка токосъемника на выход, изменяется.
2. При отключенном зажигании можно произвести замер величины напряжения, которое подается на регулятор, для этого используется диагностический тестер.
3. Когда угол открытия дросселя изменяется, параметр напряжения, которое поступает на управляющий модуль от заслонки, также меняется. В соответствии с этим блок управления регулирует подачу горючего.
4. Контроллер положения заслонки напрямую связан с регулятором холостого хода. Когда двигатель автомобиля заводится и если заслонка при этом находится в закрытом положении, то при подаче сигнала на блок управления, модуля активирует работу регулятора холостого хода. В этом случае в силовой агрегат начинает поступать дополнительный объем воздушного потока в обход заслонки.

Возможные неисправности и способы их устранения

ДПДЗ, как и любой другой регулятор, не может работать вечно, поэтому со временем в его работе могут возникнуть неисправности.

Сначала рекомендуем ознакомиться с признаками поломки:

• плавающие обороты двигателя при езде на холостому ходу, в частности, чаще всего обороты повышенные;
• падение мощности силового агрегата, приемистость двигателя также ухудшится;
• когда вы жмете на педаль газа, то можете почувствовать, как появляются провалы и рывки, при этом мотор мощность не набирает;
• если водитель будет переключать скорости, то мотор может произвольно отключиться;
• еще при поломке ДПДЗ при определенном открытии газа возможны провалы мощности.

По каким причинам в работе ДПДЗ могут проявиться неполадки:

1. Одна из наиболее встречаемых причин — окисление контактов. Для устранения такой проблемы вам потребуется средство WD-40. С помощью этой жидкости и ватного тампона необходимо очистить контакты на разъеме устройства, а также под крышкой.
2. Часто датчик ломается по причине изношенных подложек. Такая проблема зачастую проявляется в тех устройствах, конструктивные особенности которых предусматривают напыление резистивного слоя.
3. Сломался подвижный контакт девайса. Возможно, вышел из строя наконечник контакта, что приводит к появлению задиров и, соответственно, повреждению других контактов.
4. Еще одна причина — заслонка дросселя не может открыться при движении на холостых оборотах. Можно попробовать подпилить с помощью напильника место установки регулятора — из-за этого заслонка должна закрываться (автор видео — Иван Васильевич).

Инструкция по замене своими руками

Как произвести замену ДПДЗ:

1. Перед заменой подготовьте новый контроллер, уплотнитель и отвертку с крестовым наконечником. Отключите зажигание автомобиля, откройте капот, после чего сбросьте клемму с аккумуляторной батареи, чтобы обесточить бортовую сеть авто.
2. Найдите регулятор, отсоедините фиксаторы, после чего отключите разъем с проводами, подключенными к девайсу. Используя отвертку, вам надо будет открутить два винта, которые фиксируют регулятор к корпусу дросселя. Когда болт будет откручен, извлеките устройство, а также уплотнитель.
3. Вместо изношенного уплотнителя установите новую прокладку. Сам уплотнитель располагается между патрубком заслонки и регулятором. Надежно зафиксируйте устройство на корпусе дросселя, закрутив винты как можно более крепко. Если болты будут затянуты не до конца, это может привести к тому, что датчик будет работать в условиях вибраций, что быстро выведет его из строя.
4. Затем подключите к девайсу разъем с проводкой. Сделав это, можно установить на место клемму автомобильного аккумулятора. Удостоверьтесь в том, что процедура замены была выполнена верно. Попробуйте руками открыть саму заслонку, а затем проверните сектор привода устройства, для этого можно потянуть за трос педали газа. Если в результате сектор не проворачивается, то регулятор необходимо переустановить, в частности, опять демонтировать его и повернуть на 90 градусов по отношению к оси дросселя.

Видео «Наглядное пособие по замене»

Что следует учесть при замене контроллера в гаражных условиях, и как правильно осуществить процедуру замены устройства (ролик опубликован каналом В гараже у Сандро).

Ваз 2114: распиновка эбу (январь 4/5.2/7.1, bosch, ителма)

Разберемся где находится датчик коленвала на ВАЗ 2114. Определить местоположение устройства несложно — откройте капот и осмотрите левую часть моторного отсека. Возле масляного насоса вы увидите небольшое устройство с пластиковым корпусом, зафиксированное в посадочном гнезде на крышке шкива генератора, это и есть ДКПВ.

Замена датчика коленвала на ВАЗ 2114 требует наличия ключа-трещотки с головкой на 10, также не помешает удлинитель на ключ длиною в 5 сантиметров, поскольку доступ к самому датчику ограничен находящимися рядом агрегатами.

Снятие ДКПВ выполняется в следующей последовательности:

1. Открываем капот автомобиля, находим датчик и отсоединяем идущие на него провода питания;
2. Надеваем головку ключа-трещотки на фиксирующий болт и выкручиваем его;
3. Извлекаем ДКПВ из посадочного гнезда.

Установка нового устройства производится в обратной последовательности

Тут важно соблюсти правило минимального зазора между самим ДКПВ и шкивом генератора, который можно регулировать посредством идущих в комплекте с ДКПВ посадочных шайб

  Последствия неисправностей двигателя ВАЗ 2110 инжектор

Согласно правилам, зазор между шкивом генератора и сердечником ДКПВ не должен превышать 1 мм и быть не меньше 0,61 мм. Для определения величины зазора воспользуйтесь штангенциркулем.

Также стоит отметить, что если произошла поломка датчика надеяться на самостоятельный ремонт устройства не стоит.

Данный измерительный прибор обладает очень нежной начинкой, и если начал барахлить чувствительный элемент либо контакты, датчику уже ни чем не поможешь — проще и быстрее просто купить и установить новое устройство, благо, стоит он не дорого (стоимость ДКВП колеблется в пределах 300-500 рублей, в зависимости от производителя.), а замена, как вы видите, выполняется в течение 5-10 минут.

Многие автомобилисты сталкивались с тем, что переставал работать датчик коленчатого вала ВАЗ-2114. Но, при этом, не все автолюбители понимали признаки неисправности, пока не обращались в автосервис. Итак, в данной статье рассмотрим, по каким причинам можно определить выход из строя датчика, а также как это диагностировать.

Демонтаж и установка

Итак, вы определили, что ДПКВ вышел из строя. Следовательно, не остается ничего другого, кроме как заменить его. Для этого придется демонтировать старое устройство.

1. Отключите зажигание, и откройте капот. Надежно его зафиксируйте, дабы избежать неприятных ударов по спине или голове.
2. Удалите все загрязнения около датчика, чтобы можно было его снять и осмотреть визуально.
3. Отключите колодку с проводкой из соответствующего разъема.
4. С помощью ключа на 10 миллиметров вы сможете достаточно легко демонтировать крепление датчика коленвала.
5. Извлеките поврежденное устройство.
6. Параллельно обязательно проверьте зубчатый шкив привода генератора. Не редко на нем появляются повреждения, из-за которых прибор не может корректно работать. Из-за этих зубьев на бортовом компьютере появляются коды ошибок.
7. Если никаких дефектов нет, и ничто не препятствует установке нового прибора, начинайте сборку.
8. Зачистите при необходимости место установки ДПКВ.
9. Поставьте новое измерительное устройство в гнездо, закрутите крепежный болт. При этом не превышайте момент затяжки более чем 12 Н м.
10. Обязательно используйте регулировочную шайбу, которая ответственными производителями датчиков поставляется уже в комплекте.
11. С помощью специального щупа убедитесь, что между шкивом и сердечником ДПКВ имеет зазор в 1 миллиметр.
12. Погрешность зазора может составлять не более 0,41 миллиметра в сторону увеличения. Ни в коем случае не делайте зазор меньше положенного 1 мм.

Соблюдайте зазор

Цена вопроса

Как мы уже отмечали, владельцы ВАЗ 2114 не часто сталкиваются с необходимостью поменять ДПКВ. Но всегда будьте готовы к подобным неприятностям.

На приобретение нового датчика тратить огромные деньги не придется. Цена зависит от магазина и региона, где продаются автомобильные запчасти. В среднем ДК обходится где-то в 200-400 рублей.

Замена на СТО — это еще затраты в районе стоимости нескольких датчиков. Потому подумайте, кто именно будет выполнять работу — вы или мастера автосервиса.

ВАЗ 2114, как и любой современный автомобиль, обладает сложной системой электроники, неотъемлемой частью которой являются разнообразные датчики. Таких устройств в четырнадцатой достаточно много, они необходимы для того, чтобы ЭБУ (электронное бортовое управление) получало информацию о текущем состоянии разных систем автомобиля – двигателя, тормозов, количества расходных материалов и тд.

Единственный датчик, поломка которого может полностью остановить автомобиль – ДПКВ. Именно о нем и пойдет речь в данной статье. Вы узнаете, что собою представляет данный узел, какие поломки ему характерны и как их определить, а также как самостоятельно проверить датчик коленвала.

Датчик положения коленвала

Назначение и принцип работы

Функциональное назначение ДКПВ — подача в ЭБУ четырнадцатой информации о текущем положении коленного вала, на основании которой контролер выполняет синхронизацию работы системы зажигания и форсунок. По простому — от ДКПВ зависит момент подачи в камеры сгорания топливной смеси и периодичность возникновения искры на свечах зажигания.

Если ДКВП выйдет из строя, полностью нарушится режим работы движка — из-за того, что топливо будет подаваться чрезмерно часто либо, наоборот, зажигание не будет происходить в нужный момент, движок начнет троить, автомобиль дергаться при движении и терять обороты .

На четырнадцатые разных годов выпуска устанавливались разные ДКПВ — частотные и индуктивные, отличия между ними заключаются в принципе работы.

Индуктивные датчики, они же электромагнитные, обладают электромагнитным сердечником, покрытым обмоткой из медной проволоки. Когда вблизи сердечника появляется металлическая деталь (коленной вал) сердечник реагирует на ее электромагнитное поле, в результате чего меняется его электрический потенциал.

Разница потенциалов передается на медную обмотку и на ней образуется переменный ток. Сама обмотка выведена к контактам, расположенным на корпусе ДКПВ. К контактам подсоединены провода, соединяющие устройство с блоком управления двигателем. Возникший переменный ток передается в контроллер, на основание чего мозги четырнадцатой определяют текущее положение коленвала.

Устройство и принцип работы датчика коленвала частотного типа несколько сложнее. Такие устройства также обладают электромагнитным сердечником, однако они также оборудованы преобразователем работающим по принципу Холла, который формирует из возникшего переменного напряжения частотный импульс.

Информация в ЭБУ подается в виде импульсных сигналов, частота возникновения которых меняется, когда рядом с датчиком расположен металлический предмет (в данном случае, венцовые зубья коленвала).

autovazremont › Блог › Проверка датчика положения коленчатого вала мультиметром ВАЗ-2107i

Как мы знаем, датчик положения коленчатого вала (ДПКВ или датчик синхронизации) в инжекторных двигателях является наиболее важным для его работы как таковой. При поломке датчика невозможно будет просто запустить двигатель, либо же в его работе будет происходить сбой, приводящий к невозможности продолжать движение.

Для проверки его работоспособности в домашних или дорожных условиях можно воспользоваться обычным мультиметром . В инжекторах классического ряда автомобилей ВАЗ используется датчик индуктивного типа, состоящий из постоянного магнита и катушки с двумя выводами.

При вращении зубьев венца коленчатого вала изменяется магнитное поле датчика, он в свою очередь производит электро-магнитные импульсы, которые и воспринимаются электронным блоком управления автомобиля. Поэтому, с помощью мультиметра мы сможем определить исправность катушки и проверить выдает ли она какие-либо импульсы.

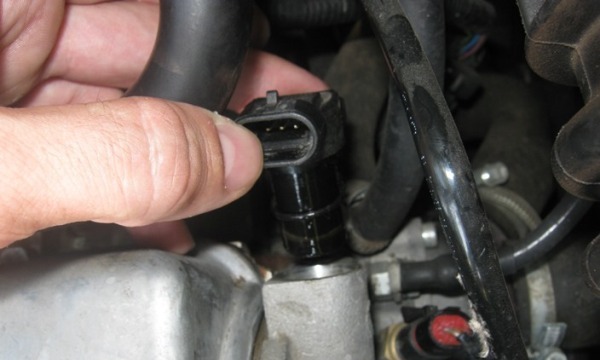

Качество этих импульсов, к сожалению, мы проверить не сможем, так как для этого нужно более сложное оборудование. Итак, приступим. Для начала нам необходимо снять сам датчик с места крепления на передней крышке двигателя. Для этого снимаем с него клемму и крестовой отверткой откручиваем один винт крепления.

Мультиметр переводим в режим измерения сопротивления на пределе 2000 Ом и подсоединяем щупы к его выводам. Прибор нам должен показать нормальное значение в пределах от 550 до 750 Ом. Как мы видим на фото, он показывает 630 Ом — значит катушка исправна.

Теперь проверим может ли он генерировать электро-магнитные импульсы — т.е. попросту ток. Для этого переводим мультиметр в режим вольтметра с пределом 2000mВ, как более чувствительный.

Также подцепляем щупы, берем металлический предмет, например отвертку, и несколькими движениями проводим им около кончика намагниченного сердечника датчика.

При этом вольтметр должен показать некие значения отличные от нуля — значит происходит генерация импульсов.

Однако, таким образом мы можем проверить лишь его работоспособность в экстренной ситуации и это не дает нам гарантию его полной исправности.

Подписывайтесь на блог! Удачи на дорогах!

Датчик коленвала (ДПКВ) ВАЗ 2114 признаки неисправности

Датчик положения коленчатого вала играет важную роль в стабильности работы двигателя. Пожалуй, это единственный датчик в электрической схеме управления двигателем, из-за неисправности которого мотор может не заводиться.

Виды датчиков коленчатого вала

По своим конструктивным особенностям датчики положения коленчатого вала бывают магнитными, построенными на эффекте Холла или оптическими.

Датчик магнитного (магниторезистивного) типа работает под воздействием магнитного поля, возникающего от проходящего в непосредственной близости постоянного магнита. В датчике Холла сила тока меняется от величины магнитного потока – по принципу работы такая модель напоминает распределитель зажигания. В оптическом датчике встроен зубчатый диск.

Зубчатое колесо

Зубчатое колесо всегда присутствует там, где есть датчик положения коленчатого вала (ДПКВ).

При прохождении зубьев рядом с датчиком происходит изменение направления магнитного потока, а датчик измененный сигнал передает на блок управления двигателем.

Полученные от ДПКВ данные блок синхронизирует с форсунками, подавая искру на цилиндр в тот момент, когда поршень находится в верхней мертвой точке и идет цикл сжатия.

Зубья расположены по окружности колеса через каждые 6 градусов. Если окружность 360 градусов разделить на 6, то зубьев должно быть 60. Но в этой окружности есть пропуск на 2 зуба, поэтому их всего 58. Так сделано для того, чтобы датчик смог определить через коленчатый вал, когда будет верхняя мертвая точка у поршня первого цилиндра.

Конструктивно зубья могут быть выполнены на шкиве коленвала, на самом коленчатом валу, на маховике и даже на корзине сцепления. Соответственно, и ДПКВ находится рядом с зубчатым колесом. Расстояние между датчиком и краем зуба должно быть ориентировочно около одного миллиметра. Такой зазор необходим для создания магнитного поля.

Датчик положения коленчатого вала ВАЗ-2114

На ВАЗ-2114 устанавливается ДПКВ магнитного типа.  Датчик подходит на многие модели переднеприводных ВАЗ с инжекторным 8-клапанным или 16-клапанным двигателем: ВАЗ-2108-09, ВАЗ-2110-12, «Калина», «Приора». Широко распространенный тип датчика имеет маркировку ВАЗ-2112.

ДПКВ крепится на кронштейне масляного насоса двигателя, а зубчатый диск расположен на шкиве коленвала. Получается, что датчик находится в переднем правом углу автомобиля под капотом. К ДПКВ несложно добраться и довольно легко можно заменить даже новичку.

Меняется деталь очень просто: отсоединяется штекер с проводами, отворачивается крепежный винт – все, датчик снят. Ставится он в обратном порядке. Нужно проследить, чтобы под место крепления ДПКВ не попала грязь.

После установки детали проверяем зазор между датчиком и зубчатым диском – он должен быть приблизительно 1 мм, допустимо отклонение в ± 0,5 мм.

Признаки неисправности ДПКВ ВАЗ-2114

Как правило, ДПКВ на автомобилях ВАЗ надежен и нечасто выходит из строя. Очень часто причина неисправности кроется не в самой детали, а в оборванных проводах или в попадании грязи и масла между датчиком и зубчатым диском. ДПКВ жжет пострадать от удара в результате наезда на препятствие или при аварии.

Вероятность неисправного состояния датчика ПКВ можно определить по следующим признакам:

• — «плавают» холостые обороты двигателя;
• — не хватает мощности у мотора;
• — возникают детонационные стуки в цилиндрах;
• — двигатель сам набирает и сбрасывает обороты;
• — двигатель совсем не запускается;
• — в салоне загорается сигнальная лампа «Check Ingine».

Невозможно завести двигатель при полностью неисправном датчике. По всем остальным признакам можно только предположить, что неисправен ДКПВ, точнее можно определить на компьютерной диагностике. Нужно смотреть коды ошибок. Например, код 0335 означает неправильный сигнал датчика коленчатого вала, а код 0336 — ошибка сигнала ДПКВ.

Как проверить ДПКВ ВАЗ-2114 на исправность

Для проверки датчика положения коленчатого вала его необходимо снять и осмотреть на предмет механических повреждений. Если на датчике обнаружена грязь, то деталь следует хорошо почистить.

Проверить ДПКВ можно с помощью омметра. У исправного датчика сопротивление катушки составляет 550-750 Ом. Мультиметром проверяют индуктивность обмотки, но быть уверенным в исправности ДПКВ нельзя, даже если все показания будут совпадать с допустимыми параметрами. В данном случае никак не учитывается состояние магнитного сердечника, поэтому для диагностики лучше всего подойдет осциллограф.

Можно по-всякому проверять ДПКВ, но логичнее будет просто заменить его сразу на новый. Если причина не в датчике, нужно искать причину неисправности дальше. Старый ДПКВ можно убрать в запас, он пригодится.

Стоит датчик коленвала на ВАЗ совсем недорого, так стоит ли мучиться с замером сопротивления и индуктивности? Цена ДПКВ колеблется в пределах 250-350 рублей, и в дороге запасной датчик может очень выручить.
