Если неожиданно перестает работать двигатель, обороты плавают, нарушается слаженность в деятельности механизмов транспортного средства, то во многих случаях источником всех бед является разлад в деятельности датчика дроссельной заслонки, располагающегося вблизи мотора.
Назначение датчика положения дроссельной заслонки
Датчик положения дроссельной заслонки — устройство электронного типа, передающее сведения о положении механизма, необходимого для поддержания давления, в отдельный отрезок времени, на электронную панель управления ДВС машины. ДПДЗ характеризуется постоянным и переменным резистором.

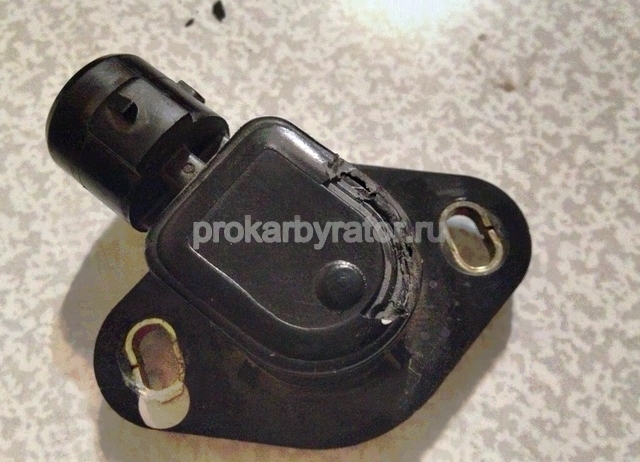

Датчик положения дроссельной заслонки; 1 — корпус; 2 — поворотная втулка; 3 -подвижной контакт; 4 — штекерная колодка; 5 — штекер; 6 — печатная плата; 7 — упор; 8 — ось дроссельной заслонки; Rl. R2. R3 и R4 -сопротивления.
Сопротивление механизма – 8 Ом. Комплектация датчика дроссельной заслонки ВАЗ включает 3 проводка. На два из которых передается напряжение — 5 вольт, а 3, представляет собой сигнальный проводок, сопряженный с контроллером.
Перемены в сопротивлении датчика дроссельной заслонки образуются:
- Когда дроссель полностью открыт, а на 3 проводке максимальное напряжение равняется 4 В.
- Когда дроссель в закрытом состоянии, на 3 проводке напряжение — 0,7 В.
Контроллер производит настройку напряжения, если оно изменится. Это воздействует на регулирование бензина, поступающего в мотор транспортного средства.
Когда напряжение дросселя превышает установленные границы, то мотор начнет работать в хаотичном порядке, или на высоких оборотах или глохнуть.
Когда датчик дросселя в неисправном состоянии, то деятельность коробки переключения передач осуществляется с перебоями.
Коробка переключения передач, представляет собой второй механизм после мотора, который сложно сменить, а восстановление его, требует не малого расхода средств. Как только появляются признаки неисправности датчика положения дроссельной заслонки, желательно перестать пользоваться автомашиной и в кратчайший период сменить сломавшуюся деталь.
Где располагается датчик положения дроссельной заслонки
Где же находится датчик дроссельной заслонки? Датчик обнаруживается в дроссельном узле. Точнее — он зафиксирован на заслонке, в близости с механизмом который регулирует холостой ход транспортного средства.
Признаки, свидетельствующие о поломке ДД
- Непостоянность оборотов на холостом ходу. Мотор может работать на высоких оборотах, или полностью заглохнуть.
- Если резко отпустить педаль газа в процессе переключения скоростного режима, двигатель внутреннего сгорания перестает работать.
- Интенсивность работы мотора сильно снижена. Транспортное средство не едет ни на подъем, ни по ровной местности.
- Уровень расхода горючего возрос.
- При осторожном нажатии педали газа, автомобиль разгоняется рывками.
Во многих автомашинах на приборной панели возникает строка Check Engine, через непродолжительный период тухнет, а затем снова загорается. При появлении такой надписи следует делать диагностику, потому что силовой агрегат может перестать действовать под воздействием любого фактора
Проверка датчика положения дроссельной заслонки
Если был обнаружен хоть один из приведенных признаков, то следует произвести проверку деятельности датчика дросселя. Это сделать не так сложно, и не нужны умения электронщика. Необходим будет только один из приборов: мультиметр или вольтметр.
Большинство автовладельцев продолжают эксплуатировать автомашину, невзирая на появившуюся надпись Check Engine. Это не правильно, следует в кратчайшие сроки посетить мастерскую, или уладить возникшие сложности самостоятельно.
Если работа мотора производится правильно, то надпись Check Engine будет появляться на приборной панели при запуске двигателя.
Проконтролировать верное функционирование датчика положения дросселя можно, выполнив последовательность работ:
- Запустить мотор и проконтролировать включилась ли надпись Check Engine. При отсутствии таковой, следует открыть капот и внимательно осмотреть датчик дросселя.
- На следующей стадии понадобится мультиметр. Следует обнаружить «+». Это возможно определить, проколов провода.
- Далее следует найти массу.
Последовательность деятельности по обнаружению поломок датчика положения дросселя, если характерные черты неисправностей проявили себя в процессе движения транспортного средства:
- Запустить двигатель и по очереди проколоть контакты острием мультиметра в режиме Вольтметра и зафиксировать напряжение, размер которого должен быть равен 0,7 Вольт.
- Теперь ручным способом снять дроссельную заслонку, напряжение при этом должно быть не менее 4 В.
- Запустить мотор, откинуть один из разъемов. Теперь в пространстве между выходом ползунка и оставшимся проводом следует присоединить щуп измерительного механизма.
- Не убирая щуп механизма, ручным способом, прокрутить раздел и проконтролировать показания прибора. Когда напряжение возрастает медленно, без рывков, то это значит, что деятельность датчика осуществляется без помех. Когда количество вольт перескакивает через несколько чисел, значит неисправны дорожки резистора.
Напряжение датчика влияет на то, какие сигналы даст электронный блок управления остальным механизмам: какое количество горючего или воздуха подать. Поэтому дроссельный запор считается немаловажной составной частью, оказывающей воздействие на деятельность двигателя.
Сбои в функционировании дросселя распознаются следующим образом: если дроссельная заслонка открыта, а прибор сигнализирует об обратном, то следует произвести замену датчика положения дроссельной заслонки.
Проверяем датчик измерив сопротивление между соответствующими выводами
Проверьте датчик положения дроссельной заслонки, измерив сопротивление между соответствующими выводами разъема датчика при различных положениях дроссельной заслонки.
| Дроссельная заслонка | Выводы | Сопротивпе ние, кОм |
| полностью закрыта | VTA-E2 | 0.2 — 5.7 |
| полностью открыта | VTA-E2 | 2,0-10.2 |
| — | VC-E2 | 2.5-5.9 |
Замена датчика положения дроссельной заслонки
Изготовитель автомобилей ВАЗ, оснащает их датчиками, характеризующимися небольшим сроком использования. Замена датчика дроссельной заслонки при возникновении проблем будет самым хорошим решением.
Дроссель состоит из ротора и статора. Ротор — элемент, на изготовление которого пошли материалы, не подвергающиеся воздействию магнитного поля, в основе ротора находится магнит. Статор, это составная часть дросселя, очень хорошо реагирующая на магнитное поле. Он находится от магнита на отрезке постоянной величины, а в процессе сборки прибора настраивается нужным образом.
Замена датчика происходит следующим образом:
- Запустить двигатель и отсоединить провод от отрицательной клеммы аккумулятора.
- Отжать пластиковую защелку и отключить колодку с проводами от пластика. Датчик дроссельной заслонки снять очень просто отвернуть два болта, воспользовавшись отверткой.
- Поставив датчик туда, где ему следует быть, следует подсоединить блок проводов, настройки никакой не нужно.
Ремонт датчика положения дроссельной заслонки
Произвести ремонт датчика положения дроссельной заслонки в обычных условиях сделать практически нереально. Один из способов, позволяющих отремонтировать датчик, это перемещение резистивных дорожек относительно ползунка.
Для этой процедуры, в датчике нужно найти винт, регулирующий расположение дорожек относительно ползунка. Если резистивный слой максимально изношен, есть возможность открутить болт и переместить его в место, не доступное ползунку.
Так можно произвести ремонт датчика дроссельной заслонки и избежать его замены.
Проверка и замена датчика дроссельной заслонки ВАЗ-2107-20
Датчик положения дроссельной заслонки (ДПДЗ) установлен на оси дроссельной заслонки и представляет собой потенциометр.
На один вывод датчика подается опорное напряжение +5В, а другой соединен с «массой» контроллера. С третьего вывода датчика – потенциометра (ползунка) – снимается сигнал для контроллера.
- При выходе из строя ДПДЗ или его цепей загорается лампа «CHECK ENGINE».
- При этом функции ДПДЗ берет на себя датчик массового расхода воздуха, а обороты холостого хода не опускаются ниже 1500 мин-1.
- Проверка датчика положения дроссельной заслонки
- Для проверки напряжения питания отсоединяем от датчика колодку проводов.
Включаем зажигание и тестером измеряем напряжение между выводами «А» и «В» колодки проводов. Напряжение питания должно составлять около 5В.
- Для проверки датчика подсоединяем к нему колодку проводов и при включенном зажигании измеряем напряжение (провода колодки можно проколоть тонкими иглами, подключенными к выводам вольтметра) между выводами датчика «В» («масса») и «С» (ползунок) – оно должно быть не более 0,7В.
- Поворачивая рукой пластмассовый сектор привода, полностью открываем дроссельную заслонку и вновь измеряем напряжение – оно должно быть более 4В.
- Выключив зажигание, отсоединяем колодку проводов и подключаем омметр между выводами «С» и «А» (или «В») датчика.
Медленно поворачивая сектор привода, следим за показаниями стрелки тестера. Во всем диапазоне рабочего хода скачков стрелки быть не должно.
Для замены датчика снимаем со шпилек ресивера корпус дроссельной заслонки, не отсоединяя от него шланги подвода и отвода охлаждающей жидкости (см. Снятие корпуса дроссельной заслонки).
- При выключенном зажигании отсоединяем колодку проводов от датчика.
- Крестообразной отверткой отворачиваем два винта крепления датчика к корпусу дроссельной заслонки
- и снимаем датчик.
- На датчике нанесена маркировка 2112-1148200
- Снимаем уплотнительное поролоновое кольцо, установленное под датчиком
- Устанавливаем датчик на корпус дроссельной заслонки в обратной последовательности.
При этом заслонка должна находиться в закрытом положении. Момент затяжки винтов крепления датчика 2 Нм.
Датчик заслонки ваз 2107 инжектор признаки неисправности — Вместе мастерим
Неисправности датчика дроссельной заслонки приводят к нестабильной работе двигателя автомобиля.
Что ДПДЗ работает не корректно можно понять по таким признакам: нестабильные холостые, снижение динамики авто, повышенный расход топлива и другие подобные неприятности.
Основной признак тому, что датчик положения дроссельной заслонки неисправен, являются скачущие обороты. А главной тому причиной — износ контактных дорожек датчика заслонки дросселя. Однако есть и ряд других.
Проверка датчика положения дроссельной заслонки достаточно проста, и под силу даже начинающему автолюбителю. Для этого нужен лишь электронный мультиметр, способный измерять постоянное напряжение. При выходе датчика из строя ремонт его, чаще всего, невозможен, и это устройство просто меняют на новое.
Признаки неисправности датчика положения дроссельной заслонки
Перед тем как перейти к описанию симптомов поломки ДПДЗ, имеет смысл вкратце остановиться на вопросе, на что влияет датчик положения дроссельной заслонки. Необходимо понимать, что основная функция указанного датчика состоит в определении угла, на который повернута заслонка.
От этого зависит угол опережения зажигания, расход топлива, мощность двигателя, динамические характеристики машины.
Информация от датчика попадает в электронный блок управления двигателем, и на ее основании компьютер посылает команды о количестве подаваемого топлива, угле опережения зажигания, что способствует образованию оптимальной топливовоздушной смеси.
Соответственно, неисправности датчика положения дроссельной заслонки выражаются в следующих внешних признаках:
- Нестабильные, «плавающие», обороты холостого хода.
- Двигатель глохнет во время переключения передач, либо после перехода с какой-либо передачи на нейтральную скорость.
- Мотор может произвольно заглохнуть при работе на холостом ходу.
- Во время езды имеются «провалы» и рывки, в частности, при разгоне.
- Ощутимо снижается мощность двигателя, падают динамические характеристики автомобиля. Что очень заметно на показателях динамики разгона, проблемах при езде на машине в гору, и/или при ее значительной загрузке или буксировке прицепа.
- На приборной панели активируется (загорается) сигнальная лампа Check Engine. При сканировании ошибок из памяти ЭБУ диагностический прибор показывает ошибку р0120 или другую, связанную с датчиком положения дроссельной заслонки и ее неисправностью.
- В некоторых случаях отмечается повышенный расход топлива автомобилем.
Здесь же стоит отметить, что перечисленные выше признаки могут указывать и на проблемы с другими узлами двигателя, в частности, на неисправность дроссельной заслонки. Однако в процессе выполнения диагностики имеет смысл также проверить и датчик ДПДЗ.
Причины неисправности ДПДЗ
Существуют два типа датчиков положения дроссельной заслонки — контактный (пленочно-резистивный) и бесконтактный (магниторезистивный). Чаще всего из строя выходят именно контактные датчики.
Их работа основана на движении специального ползунка по резистивным дорожкам. Со временем они изнашиваются, из-за чего датчик начинает выдавать некорректную информацию на ЭБУ.
Итак, причинами поломки пленочно-резистивного датчика может быть:
- Потеря контакта на ползунке. Это может быть вызвано как просто его физическим износом, так и обломом наконечника. Может попросту износиться резистивный слой, из-за чего также пропадает электрический контакт.
- Не повышается линейное напряжение на выходе датчика. Такая ситуация может быть вызвана тем, что напыление основы стерлось практически до основания в том месте, где начинается движение ползунка.
- Износ шестерен привода ползунка.
- Обрыв проводов датчика. Это могут быть как питающие, так и сигнальные провода.
- Возникновение короткого замыкания в электрической и/или сигнальной цепи датчика положения дроссельной заслонки.
Булочки со свежими яблоками в духовке
Что касается магниторезистивных датчиков, то у них нет напыления из резистивных дорожек, поэтому его поломки сводятся, в основном, к обрыву проводов или возникновению в их цепи короткого замыкания. А методы проверки у одного и другого типа датчиков аналогичные.
В любом случае ремонт вышедшего из строя датчика вряд ли возможен, поэтому после выполнения диагностики необходимо попросту заменить его на новый. При этом желательно использовать бесконтактный датчик положения дроссельной заслонки, поскольку такой агрегат имеет гораздо более длительный срок службы, хоть и стоит дороже.
Как определить неисправность датчика дроссельной заслонки
Проверка ДПДЗ сама по себе несложная, и все что понадобится, это электронный мультиметр, способный измерять постоянное напряжение. Итак, чтобы проверить неисправность ДПДЗ, необходимо действовать по приведенному далее алгоритму:
- Включите зажигание автомобиля.
- Отсоедините фишку от контактов датчика и с помощью мультиметра удостоверьтесь, что на датчик подходит питание. Если питание есть — продолжайте проверку. В противном случае необходимо «прозвонить» питающие провода с тем, чтобы найти место обрыва либо другую причину, почему не подходит напряжение на датчик.
- Минусовый щуп мультиметра установить на «массу», а плюсовой — на выходной контакт датчика, с которого информация идет на электронный блок управления.
- При закрытой заслонке (соответствует полностью отжатой педали акселератора) напряжение на выходном контакте датчика не должно превышать значения 0,7 Вольта. Если полностью открыть заслонку (полностью выжать педаль акселератора), то соответствующее значение должно быть не менее 4 Вольт.
- Далее нужно вручную открывать заслонку (вращать сектор) и параллельно следить за показаниями мультиметра. Они должны плавно повышаться. Если соответствующее значение поднимется скачкообразно, то это говорит о том, что в резистивных дорожках имеются потертые места, и такой датчик нужно заменить на новый.
Владельцы отечественных ВАЗов зачастую сталкиваются с проблемой неисправности ДПДЗ по причине низкого качества проводов (в частности, их изоляции), которыми штатно комплектуются эти машины с завода. Поэтому рекомендуется их заменить на более качественные, например, производства ЗАО «ПЭС/СКК».
Ну и, конечно же, необходимо выполнить проверку с помощью диагностического прибора, наподобие ELM327 или его аналога. Сканер точно укажет номер ошибки, а также определит, есть ли еще проблемы у автомобиля, возможно в других системах.
Самая распространенная ошибка, связанная с датчиком положения дроссельной заслонки имеет код р0120 и расшифровывается как «Неисправность цепи датчика/выключателя «A» положения дроссельной заслонки/педали».
Другая возможная ошибка р2135 имеет название «Несовпадение показаний датчиков №1 и №2 положения дроссельной заслонки».
После замены датчика на новый нужно обязательно стереть информацию об ошибке из памяти ЭБУ программно, либо просто на несколько секунд снять с аккумуляторной батареи минусовую клемму. Однако воспользоваться программой предпочтительнее.
Заключение
Неисправность датчика положения дроссельной заслонки — поломка не критическая, однако ее нужно диагностировать и исправить как можно быстрее.
В противном случае двигатель будет работать при значительных нагрузках, что приведет к сокращению его общего ресурса.
Чаще всего ДПДЗ выходит из строя просто из-за банального износа и восстановлению не подлежит. Поэтому его нужно просто заменить на новый.
Работой двигателя современного авто полностью управляет электроника. Контроллер собирает показания нескольких датчиков, готовит смесь топлива с воздухом и подает в цилиндры в нужном количестве.
Поломка любого из этих измерителей влечет проблемы с мотором: сбои, повышенный расход горючего и потерю мощности.
В данной публикации предлагается рассмотреть признаки неисправности датчика положения дроссельной заслонки (сокращенно – ДПДЗ), поскольку он чаще остальных выходит из строя, заставляя автолюбителей нервничать и искать неполадки в силовом агрегате.
Герань садовая многолетняя сорта фото
Расположение и принцип действия измерителя
Датчик устанавливается на блоке дроссельной заслонки и механически соединяется с ее осью. Благодаря этому прибор способен решать 3 задачи:
- сообщать контроллеру, на какой угол открыт дроссель в данный момент;
- сигнализировать о полном закрытии подачи воздуха (водитель отпустил педаль акселератора);
- отслеживать скорость открытия заслонки.
На основании этой информации электронный блок управления силовым агрегатом (ЭБУ) принимает решение об увеличении или уменьшении топливоподачи и впрыске горючего для интенсивного разгона при резком нажатии на педаль газа.
Справка. На автомобили ставятся ДПДЗ двух типов: резистивные и бесконтактные. Первые дешевле и потому встречаются на всех бюджетных машинах. Вторые надежнее и дороже, устанавливаются на авто средней и высокой ценовой категории.
Алгоритм работы резистивного датчика следующий:
- На холостом ходу заслонка закрыта и воздух идет в мотор по отдельному каналу. Напряжение на выходе прибора не превышает 0,5 вольт, контроллер подает горючее для поддержания холостых оборотов двигателя.
- Когда водитель нажимает педаль газа, ползунок датчика перемещается по пленке с резистивным напылением. Сопротивление электрической цепи, куда последовательно включен прибор, уменьшается.
- ЭБУ «видит» рост напряжения в цепи измерителя, делает расчет, готовит топливовоздушную смесь в требуемом количестве и подает ее в цилиндры. Максимальный вольтаж при полностью открытом дросселе составляет около 4,5 В.
- Когда шофер резко давит педаль акселератора, контроллер отмечает аналогичный скачок напряжения и выдает порцию обогащенной смеси для динамичного разгона.
Примечание. Значения рабочего напряжения указаны для распространенного российского авто – ВАЗ 2110.
Бесконтактный датчик положения дросселя функционирует идентично. Разница заключается в способе воздействия на электрическую цепь. Резистивный прибор меняет сопротивление при помощи ползунка, движущегося по пленке, а бесконтактный – за счет магнитно-резистивного эффекта. Благодаря такому принципу действия ДПДЗ служит значительно дольше и не создает проблем хозяину машины.
Симптоматика неисправности датчика
В главном блоке управления заложена программа: если один из важных измерителей прекращает работу, топливовоздушная смесь готовится и подается по усредненным показателям, а на приборной панели включается предупреждающее табло Check Engine. Аварийный режим работы с повышенным расходом горючего служит явным признаком поломки какого-либо датчика.
Коварство ДПДЗ заключается в том, что он не ломается в привычном понимании. Когда резистивная пленка начинает истираться, сопротивление устройства меняется непредсказуемо.
Контроллер то «видит» в цепи работоспособный датчик, то отмечает некорректные скачки напряжения и пытается перейти в аварийный режим.
Отсюда определяется главный признак неисправности дроссельной заслонки – периодически мигающее табло Check Engine.
Неполадка сопровождается изменением поведения двигателя, а точнее:
- «трясучка» и самопроизвольные остановки мотора, работающего на холостом ходу;
- разгонная динамика отсутствует, после нажатия педали газа наблюдаются рывки и провалы;
- повышенные холостые обороты силового агрегата (1500–2500 об/мин);
- машина «не тянет» вследствие потери мощности;
- рывки ощущаются и в процессе езды;
- расход горючего повышается на 10–25%.
Все о холодильнике индезит
Как проверить ДПДЗ?
Чтобы подтвердить или опровергнуть симптомы неисправности измерителя, потребуется мультиметр либо другой прибор с функцией вольтметра. В комплекте должны быть заостренные щупы, иначе придется зачищать провода, подключенные датчику. Снимать изоляцию с проводников крайне нежелательно, так что при отсутствии острых контактов сделайте их самостоятельно – в будущем пригодятся.
Диагностика датчика производится путем замера напряжения между выходным проводом и массой машины. Алгоритм выполнения операции следующий:
- При отключенном зажигании снимите разъем ДПДЗ и по схеме определите, какая из трех жил является выходной. В автомобилях ВАЗ нужный проводник подсоединен к верхнему контакту колодки.
- Поставьте разъем на место и снаружи проколите найденный провод заостренным щупом. Второй зажим присоедините к «минусовой» клемме аккумуляторной батареи.
- Выставьте мультиметр на измерение вольтажа и включите зажигание. Зафиксируйте показания.
- Откройте дроссель до упора и снимите второй показатель напряжения.
- Плавно поворачивайте заслонку, наблюдая за ростом вольтажа. Значения должны меняться постепенно, без скачков и падений до нуля.
Совет. Если схемы нет в наличии, отыщите требуемый провод методом исключения. Первый контакт – это питание измерителя, второй – «минус», третий – выход импульса. При включенном зажигании несложно отыскать жилу с постоянным напряжением питания 5 вольт (для ВАЗ) и «массу».
Теперь проанализируйте данные. Напряжение при закрытом дросселе не должно превышать 0,5–0,7 В (зависит от марки машины). Когда возникает превышение указанного порога, контроллер «видит» приоткрытую заслонку, подает больше топлива и обороты растут, хотя по факту дроссель закрыт. Сопоставьте вывод с симптомами неисправности.
Отклонения при полностью открытой воздушной заслонке и резкие скачки вольтажа дают идентичный эффект. ЭБУ не понимает, что датчик банально врет, и снабжает мотор горючим в соответствии с его показаниями.
Отсюда возникают все неприятные моменты – нестабильность, провалы, рывки.
Когда контакт на ползунке пропадает окончательно, контроллер переходит в аварийный режим, включается табло и увеличивается расход бензина.
Итак, признаком поломки является отклонение от верхнего и нижнего порога напряжения и неадекватные скачки при плавном открытии дросселя. Чтобы убедиться в неисправности окончательно, можете отсоединить разъем датчика и проверить его сопротивление в разных положениях дроссельной заслонки.
Заменить нерабочий прибор довольно просто. Выполните такие действия:
- Снимите «минусовую» клемму аккумуляторной батареи.
- Отключите разъем ДПДЗ.
- Открутите датчик и поставьте на его место новый.
- Подключите провода в обратном порядке.
Для крепления измерителя обычно используется 1–2 винта либо пластмассовые защелки. После установки заведите мотор и убедитесь в том, что проблема решена.
Датчики инжектора ВАЗ Основные симптомы неисправностей датчиков инжектора Часть 1.
— Датчик положения дроссельной заслонки (ДПДЗ) — Регулятор холостого хода (РХХ) — Датчик массового расхода воздуха (ДМРВ) Основные симптомы неисправностей датчиков инжектора Часть 2.
— Датчик положения коленчатого вала (ДПКВ) — Датчик детонации (ДД) — Датчик фаз (ДФ) — Датчик кислорода. Лямбда-зонд (ДК) — Датчик температуры охлаждающей жидкости (ДТОЖ)
Замена ДПДЗ на ВАЗ 2107 и 2105 инжектор
Причины неисправного датчика положения дроссельной заслонки на инжекторных автомобилях ВАЗ 2105, 2104 и 2107 могут быть разными, и основные из них будут приведены ниже:
- Нестабильная работа двигателя на холостом ходу
- Затрудненный запуск двигателя
- Провалы при движении и резком нажатии на педаль газа
Если подобные проблемы имею место быть на вашей машине, то необходимо проверить работоспособность ДПДЗ и при необходимости его заменить. Для того, чтобы это сделать, достаточно будет одной отвертки с крестообразным лезвием.
Где находится ДПДЗ на ВАЗ 2105 — 2107 ?
Датчик положения дроссельной заслонки на инжекторных авто типа «классика» находится непосредственно на дроссельном узле. Также, рядом с ним есть еще один датчик — регулятор холостого хода, но он находится ниже.
Снятие и установка ДПДЗ
Первым делом необходимо отсоединить клемму минус от аккумуляторной батареи, после чего отсоединить фишку с проводами питания от датчика, как это показано ниже на приведенном фото:
Теперь при помощи крестовой отвертки отворачиваем два винта крепления датчика к дроссельному узлу.
После того, как оба винта откручены, аккуратно отводим его в сторону.
В посадочном есть присутствует специальная прокладка из поролона, которую нужно сохранить в целостности. Новый датчик устанавливается в обратной последовательности, таким образом, чтобы отверстия в нем совпадали с отверстиями в дросселе.
Цена нового ДПДЗ на инжекторные ВАЗ 2104, 2105 и 2107 составляет около 200-500 рублей. Стоимости зависит от производителя и места покупки.
Замена дроссельной заслонки lada 2107 (ваз 2107)
Многие владельцы автомобилей помнят то время, когда по дорогам страны колесили, в основном, Жигули и Москвичи.
Их ключевой характеристикой было то, что провести мелкий ремонт или регулировку определённых параметров можно было очень просто, лишь вооружившись небольшим набором инструментов.
Тем не менее, отличием тех автомобилей от их современных аналогов было то, что у них устанавливалась карбюраторная система подачи топлива. Она не использовала электронику, так что, всё регулировалось механическим способом.
Регулировка инжектора своими руками
Теперь же всё иначе, и провести регулировку холостого хода уже не так просто, как раньше. Поэтому, сейчас мы попробуем разобраться в том, как же именно регулировать инжектор и его холостой ход на современных машинах.
Так выглядит «инжектор» автомобиля.
Так ошибочно называют «в народе» блок управления двигателем (ЭБУ). Хотя сам «инжектор» состоит из нескольких частей: ЭБУ, форсунки, датчики и т.п.
Датчики в «инжекторе»
Технологии управления подачей топлива в двигатель существуют разные. Поэтому некоторые датчики могут отсутствовать. Самые распространённые датчики в «инжекторе»:
- Датчик коленвала
- Датчик положения распредвала
- Датчик кислорода
- Датчик массового расхода воздуха
- Датчик положения дроссельной заслонки (ДПДЗ)
- Датчик детонации
Причины загрязнения
Смесь частиц пыли и масла медленно покрывает поверхность заслонки в процессе эксплуатации. Особенно это заметно в тех местах, где есть завихрения воздуха.
Если вовремя не производить чистку, то со временем зарастет таким налетом и тепловой зазор. Также в заслонке уменьшится ход клапана, который регулирует холостой ход авто.
Регулировка холостого хода на инжекторном автомобиле
В случае, когда речь идёт о плавающих оборотах мотора, прекращении работы двигателя при постановке автомобиля на нейтральную передачу или же о повышении оборотов в случае работы полностью прогретого мотора, то это может говорить о неисправностях регулятора холостого хода или о бедной смеси. Аналогичный вывод можно сделать и в том случае, когда на холодном двигателе обороты оказываются слишком низкими.
Регулятор холостого хода автомобиля Лифан Солано
В любом случае, это всё может происходить по причине чрезмерной подачи воздуха.
Проводить регулировку смеси должен компьютер, который собирает данные из целого ряда датчиков (про датчики инжектора мы уже писали выше). Он, на некоторые время, может открывать или же закрывать клапана инжекторов с той величиной, которая нужна для мотора в данный момент.
Порядок действий
Регулятор холостого хода — это исполняющий орган функционирования мотора (механический датчик), то при его некорректной работе лампочка, указывающая на неисправность, гореть не будет. Регулятор является шаговым электрическим двигателем, включающим в себя конусную иглу.
Регулятор может быть расположен на корпусе дроссельной заслонки, что позволяет гарантировать конкретный уровень воздушного потока, обходящего закрытую дроссельную заслонку.
А его, в свою очередь, задаёт электронная система автомобиля, дабы двигатель работал устойчиво и равномерно, независимо от внешних факторов.
- Для начала необходимо отключить аккумулятор. Недостаточно будет просто выключить зажигание. Вам необходимо выключить «массу».
Проводим демонтаж регулятора холостого хода
- Вторым пунктом, на который вы должны обратить внимание, является отвинчивание креплений, которые удерживают регулятор. Это позволит вам полностью его снять. Как мы уже сказали, регулятор можно найти на корпусе дроссельной заслонки, к которой он привинчен парой винтов. В части моделей машин винты могут быть залиты специальной краской или, что ещё хуже, рассверлены. В такой ситуации может понадобиться выполнить полный демонтаж корпуса дроссельной заслонки, после чего и будет проводиться разборка и снятие регулятора.
- Пункт номер три предполагает чистку посадочного канала. Достаточно будет промыть его, после чего обработать сильным потоком воздуха. Делается это посредством баллончика со сжатым газом или же обычным компрессором. Регулятор нужно разбирать с большой осторожностью, дабы не была повреждена его обмотка. Теперь наступает время провести проверку направляющей втулки, тем более, если конусная игла может свободно двигаться вокруг своей оси с зазором. Если это так, то втулка должна быть заменена новой. В ситуации, когда конусная игла не содержит на своей поверхности существенных повреждений или же потёртостей, то её можно оставить. Но, когда у вас возникают даже малейшие сомнения в её исправности, то её необходимо полностью заменить аналогичной моделью.
- Четвёртый пункт инструкции говорит о процессе определения целостности, характерной для прижимной пружины. Также, задействовав специальный измерительный прибор, можно провести проверку целостности обмотки регулятора. Кроме того, не лишним будет очистить контакты этой самой обмотки. И лишь после этого можно снова собирать регулятор холостого хода. Но, прежде чем устанавливать регулятор на автомобиль, необходимо замерить расстояние от фланца его корпуса до кончика конусной иглы. Этот показатель должен быть равен двадцати трём миллиметрам. Если же расстояние отличается от указанного в любую сторону, то игла должна быть заменена новой. Касается это и ситуации, когда никаких видимых повреждений на игле нет.
- Пятым, завершающим, пунктом будет то, что вам нужно будет провести установку регулятора холостого хода на своё место. Для него, как вы уже могли видеть в процессе его демонтажа, предусмотрено своё посадочное место. Находится оно в корпусе дроссельной заслонки. После этого можно подключить штекер управления к этому самому регулятору. Далее снова включаем электрическое питание автомобиля. И вот тут начинается самое «интересное». Вам нужно завести мотор и испробовать его в различных условиях работы. Если проблемы сохранились или же не исчезли полностью, то может понадобиться повторный разбор регулятора холостого хода. Но, если и вторая попытка не увенчалась успехом, то поломку стоит искать в других местах. В частности, причиной может быть прошивка бортового компьютера, тем более, если вы покупали автомобиль «с рук».
Дополнительным советом станет то, что проводить регулировку оборотов мотора можно только на двигателе, который был предварительно хорошо прогрет.
Альтернативные причины
Обслуживание и ремонт дроссельной заслонки
Заслонку необходимо время от времени чистить. Это обусловлено двумя факторами:
Как проверить катушку зажигания: 3 проверенных способа
- воздухофильтр удерживает в себе не всю пыль и грязь, часть попадает в заслонку и оседает на ее внутренних элементах;
- при функционировании картера часть из отработанных газов и паров масла также попадает в дроссель, приводя к образованию на нем копоти.
Для чистки потребуется:
- хлопчатобумажная или льняная ветошь;
- ватные палочки;
- набор отверток для демонтажа узла;
- растворитель (подойдет ацетон, 646).
Вместо растворителя можно взять бензин. Однако следует иметь в виду, что он будет растворять нагар несколько хуже.
Для чистки потребуется выполнить следующие действия:
- открутить винты, удерживающие воздухофильтр;
- демонтировать воздушный фильтр;
- открутить винты, удерживающие заслонку;
- отсоединить заслонку (при наличии электрических разъемов также их отсоединить);
- положить узел в небольшую чашку и полностью залить растворителем (обычно для этого достаточно 2 литровых бутылок);
- продержать так дроссель 5 – 10 минут;
- извлечь узел из растворителя и удалить грязь с помощью тряпки (в труднодоступных местах – с помощью ватной палочки);
- произвести сборку механизма в обратном порядке.
Нужно помнить, что схема подключения заслонки на разных моделях авто отличается. Перед началом работы лучше посмотреть фото отсоединенного от двигателя узла или изучить наглядную схему разборки. Это существенно облегчит выполнение процедуры.
Чего не следует делать, так это самостоятельно работать с механизмом, который имеет электропривод – его можно легко повредить. Это касается и электронных приводов (причем даже в большей степени).
Также перед процедурой чистки следует почитать отзывы о вашей модели механизма. Некоторые устройства не переносят замачивания в бензине или растворителе и начинают после него некорректно работать. В частности, такое происходит с заслонками Mitsubishi Lancer 9 4G18.
Надо понимать, что нередко чистка не дает желаемых результатов и мотор продолжает работать некорректно. Это говорит только об одном – задвижка вышла из строя. В таком случае ее ремонтируют или полностью меняют. Если речь идет о заслонке с электронным приводом, проблема может быть в нарушении работы блока управления.
О необходимости чистки или неисправности могут говорить следующие признаки:
- авто не получается завести с одного раза;
- двигатель делает рывки на холостых и невысокой скорости;
- мотор самопроизвольно глохнет;
- холостые обороты нестабильны.
Чип-тюнинг автомобиля
Чип-тюнинг — данным словом называют простую настройку инжектора и электронной системы управления мотором, для того, чтобы улучшить его эксплуатационные качества.
Прошивки могут подготовить автомобиль к качеству местного топлива, определённым температурным режимам работы, а также определить, сколько именно топлива будет потреблять мотор в штатных режимах.
Преимущества чип-тюнинга
Среди основных преимуществ, которые получает автомобиль после подобных доработок, можно выделить
- ускоренный старт с места,
- плавное движение при минимальных показателях нагрузки,
- а также максимально ровную тягу, которая возникает при работе на самых высоких передачах.
Как промыть дроссель на ВАЗ 2107?
нужно заменить РХХ и промыть дроссель на инжекторно 2107 сказали на диагностике инжектора, т.к. прыгаают обороты на холостом ходу
не могу найти инфы в инете как самому снять этот дроссельный узел и где он находится как выглядит. не хочу отдавать на сто, сам учусь на своей машине) помогите с информацией кто знает.
дроссель на ресивере прикручен, к нему еще тросик от педали газа подходит. ищи тросик газа и по нему придешь к дроссельной заслонке))) снимается ключами и руками, моется тоже элементарно)))
Мыть же химией надо и спецальным образом? или так с шёточкой тряпочкой под краноном?
Очиститель карбюратора вам в помощь
Чистка заслонки
Данную работу надо производить на заглушенном моторе. Также надо подождать пока он остынет, чтобы избежать ожогов. Инструменты и материалы:
Ключ на «13» для снятия дроссельного узла Набор отверток для проведения работ Очиститель для промывки карбюраторов Палочки для ушей, которые можно использовать для чистки заслонки Прокладка дроссельного узла
- Набор отверток.
- Ключ на «13».
- Ветошь (можно взять палочки для чистки ушей).
- Прокладка.
- Жидкость для промывки.
